ПОСІБНИК КОРИСТУВАЧА STEP 80 AEG

Технічні характеристики, Вказівки З Техніки Безпеки, Використання за призначенням, Сертифікат Відповідності Вимогам Єс, Підключення до мережі, Обслуговування, Символи Прочитайте та збережіть цю інструкцію.

Вставити пильне полотно в захоплення Fixtec до упору.

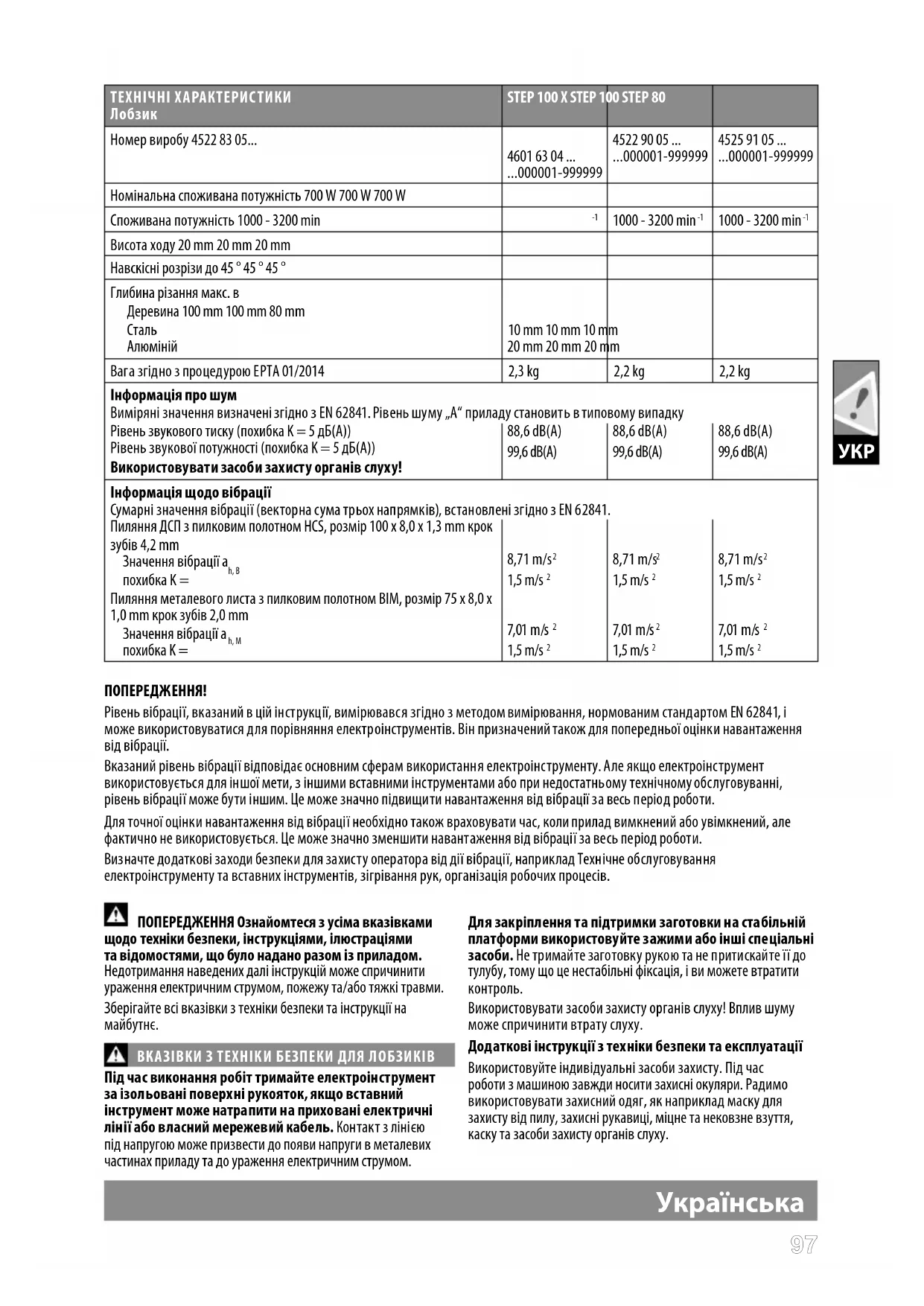

...000001-999999 Номінальна споживана потужність 700 W 700 W 700 W Споживана потужність 1000 - 3200 min

Висота ходу 20 mm 20 mm 20 mm Навскісні розрізи до 45 ° 45 ° 45 ° Глибина різання макс. в Деревина 100 mm 100 mm 80 mm Сталь 10 mm 10 mm 10 mm Алюміній 20 mm 20 mm 20 mm Вага згідно з процедурою EPTA 01/2014 2,3 kg 2,2 kg 2,2 kg Інформація про шум Виміряні значення визначені згідно з EN 62841. Рівень шуму „А“ приладу становить в типовому випадку Рівень звукового тиску (похибка K = 5 дБ(A)) Рівень звукової потужності (похибка K = 5 дБ(A)) Використовувати засоби захисту органів слуху! 88,6 dB(A) 99,6 dB(A) 88,6 dB(A) 99,6 dB(A) 88,6 dB(A) 99,6 dB(A) Інформація щодо вібрації Сумарні значення вібрації (векторна сума трьох напрямків), встановлені згідно з EN 62841. Пиляння ДСП з пилковим полотном HCS, розмір 100 x 8,0 x 1,3 mm крок зубів 4,2 mm Значення вібрації a h, B похибка K = 8,71 m/s

Пиляння металевого листа з пилковим полотном BIM, розмір 75 x 8,0 x 1,0 mm крок зубів 2,0 mm Значення вібрації a h, M похибка K = 7,01 m/s

ПОПЕРЕДЖЕННЯ! Рівень вібрації, вказаний в цій інструкції, вимірювався згідно з методом вимірювання, нормованим стандартом EN 62841, і може використовуватися для порівняння електроінструментів. Він призначений також для попередньої оцінки навантаження від вібрації. Вказаний рівень вібрації відповідає основним сферам використання електроінструменту. Але якщо електроінструмент використовується для іншої мети, з іншими вставними інструментами або при недостатньому технічному обслуговуванні, рівень вібрації може бути іншим. Це може значно підвищити навантаження від вібрації за весь період роботи. Для точної оцінки навантаження від вібрації необхідно також враховувати час, коли прилад вимкнений або увімкнений, але фактично не використовується. Це може значно зменшити навантаження від вібрації за весь період роботи. Визначте додаткові заходи безпеки для захисту оператора від дії вібрації, наприклад Технічне обслуговування електроінструменту та вставних інструментів, зігрівання рук, організація робочих процесів. ПОПЕРЕДЖЕННЯ Ознайомтеся з усіма вказівками щодо техніки безпеки, інструкціями, ілюстраціями та відомостями, що було надано разом із приладом. Недотримання наведених далі інструкцій може спричинити ураження електричним струмом, пожежу та/або тяжкі травми. Зберігайте всі вказівки з техніки безпеки та інструкції на

ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ ЛОБЗИКІВ Під час виконання робіт тримайте електроінструмент за ізольовані поверхні рукояток, якщо вставний інструмент може натрапити на приховані електричні лінії або власний мережевий кабель. Контакт з лінією під напругою може призвести до появи напруги в металевих частинах приладу та до ураження електричним струмом. Для закріплення та підтримки заготовки на стабільній платформи використов уйте зажими або інші спеціальні засоби. Не тримайте заготовку рукою та не притискайте її до тулубу, тому що це нестабільні фіксація, і ви можете втратити

Використовувати засоби захисту органів слуху! Вплив шуму може спричинити втрату слуху. Додаткові інструкції з техніки безпеки та експлуатації Використовуйте індивідуальні засоби захисту. Під час роботи з машиною завжди носити захисні окуляри. Радимо використовувати захисний одяг, як наприклад маску для захисту від пилу, захисні рукавиці, міцне та нековзне взуття, каску та засоби захисту органів слуху. УКР9898

Пил, що утворюється під час роботи, часто буває шкідливим для здоров‘я; він не повинен потрапляти в організм. Використовувати засоби для відсмоктування пилу та додатково носити відповідну маску для захисту від пилу. Відкладення пилу ретельно видаляти, наприклад, пилососом. Не можна обробляти матеріали, небезпечні для здоров‘я (наприклад, азбест). При блокуванні вставного інструменту негайно вимкнути прилад! Не вмикайте прилад, якщо вставний інструмент заблокований; при цьому може виникати віддача з високим зворотнім моментом.Визначити та усунути причину блокування вставного інструменту з урахуванням вказівок з техніки безпеки. Причиною може бути:

• Перекіс в заготовці, що обробляється

• Пробивання оброблюваного матеріалу

• Перевантаження електроінструмента Частини тіла не повинні потрапляти в машину, коли вона

Вставний інструмент може нагріватися під час роботи. ПОПЕРЕДЖЕННЯ! Небезпека опіків

• при заміні інструменту

• при відкладанні приладу Не можна видаляти стружку або уламки, коли машина працює. Обов‘язково користуватися захисним обладнанням машини. Пилкові полотна з тріщинами або деформовані диски використовувати не можна! Пиляння з зануренням можливе тільки для м‘яких матеріалів (деревина, легкі будівельні матеріали для стін), для твердіших матеріалів (метали) необхідно використовувати отвір, який відповідає пилковому полотну. Під час роботи на стінах, стелях або підлозі звертати увагу на електричні кабелі, газові та водопровідні лінії. Перед будь-якими роботами на машині витягнути штекер із штепсельної розетки. В зв‘язку з небезпекою короткого замикання в вентиляційні отвори не повинні потрапляти металеві предмети. ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ Лобзик призначений для різання деревини, полімерного матеріалу та металів. Він ріже рівні лінії, скоси, криві та внутрішні розрізи. ПІДКЛЮЧЕННЯ ДО МЕРЕЖІ Підключати лише до однофазного змінного струму і напруги мережі, які вказані на фірмовій табличці з паспортними даними. Можливе підключення також до штепсельних розеток без захисного контакту, адже конструкція має клас захисту II. Штепсельні розетки за межами приміщень та на вологих ділянках повинні бути оснащені автоматичним запобіжним вимикачем, який спрацьовує при появі струму витоку (FI, RCD, PRCD). Для цього необхідні монтажні інструкції для вашої електричної системи. Майте це на увазі при користуванні нашим приладом. Під‘єднати машину до штепсельної розетки тільки в вимкненому стані. З‘єднувальний кабель завжди тримати за межами радіуса дії машини. Вести кабель завжди позаду машини. ОБСЛУГОВУВАННЯ Завжди підтримувати чистоту вентиляційних отворів. Якщо потребується заміна шнура живлення, для уникнення небезпеки вона повинна виконуватися виробником або його представником. Використовувати комплектуючі та запчастини тільки від AEG. Деталі, заміна яких не описується, замінювати тільки в відділі обслуговування клієнтів AEG (зверніть увагу на брошуру „Гарантія / адреси сервісних центрів“). У разі необхідності можна запросити креслення з зображенням вузлів машини в перспективному вигляді, для цього потрібно звернутися в ваш відділ обслуговування клієнтів або безпосередньо в Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Німеччина, та вказати тип машини та шестизначний номер на фірмовій табличці з даними машини. СЕРТИФІКАТ ВІДПОВІДНОСТІ ВИМОГАМ ЄС Ми заявляємо на власну відповідальність, що виріб, описаний в „Технічних даних“, відповідає всім застосовним положенням

2006/42/EC 2011/65/EU (RoHS) 2014/30/EU та наступним гармонізованим нормативним документам EN 62841-1:2015 EN 62841-2-11:2016 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018 Winnenden, 2020-11-18 Alexander Krug / Managing Director Уповноважений із складання технічної документації. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany УКР9999

Уважно прочитайте інструкцію з експлуатації перед введенням приладу в дію. Під час роботи з машиною завжди носити захисні

Носити захисні рукавиці! УВАГА! ПОПЕРЕДЖЕННЯ! НЕБЕЗПЕЧНО! Перед будь-якими роботами на машині витягнути штекер із штепсельної розетки. Комплектуючі - не входять в обсяг постачання, рекомендовані доповнення з програми комплектуючих. Електричні прилади не можна утилізувати з побутовими відходами. Електричні та електронні прилади необхідно збирати окремо та здавати в спеціалізовані підприємства для утилізації, що не шкодить навколишньому середовищу. Зверніться до місцевих органів або до вашого дилера, щоб отримати адреси пунктів вторинної переробки та пунктів прийому. Електроінструмент класу захисту II. Електроінструмент, в якому захист від враження електричним струмом залежить не лише від базової ізоляції, але й від використовуваних додаткових засобів захисту, таких як подвійна ізоляція або посилена ізоляція. Немає пристроїв для підключення захисного з‘єднання.

Споживана потужність

Змінний струм Європейський знак відповідності Британський знак відповідності Український знак відповідності Євроазіатський знак відповідності УКР100100
