BEDIENUNGSANLEITUNG STEP 80 AEG
Originalbetriebsanleitung
Notice originale
Isolierte Grifflache

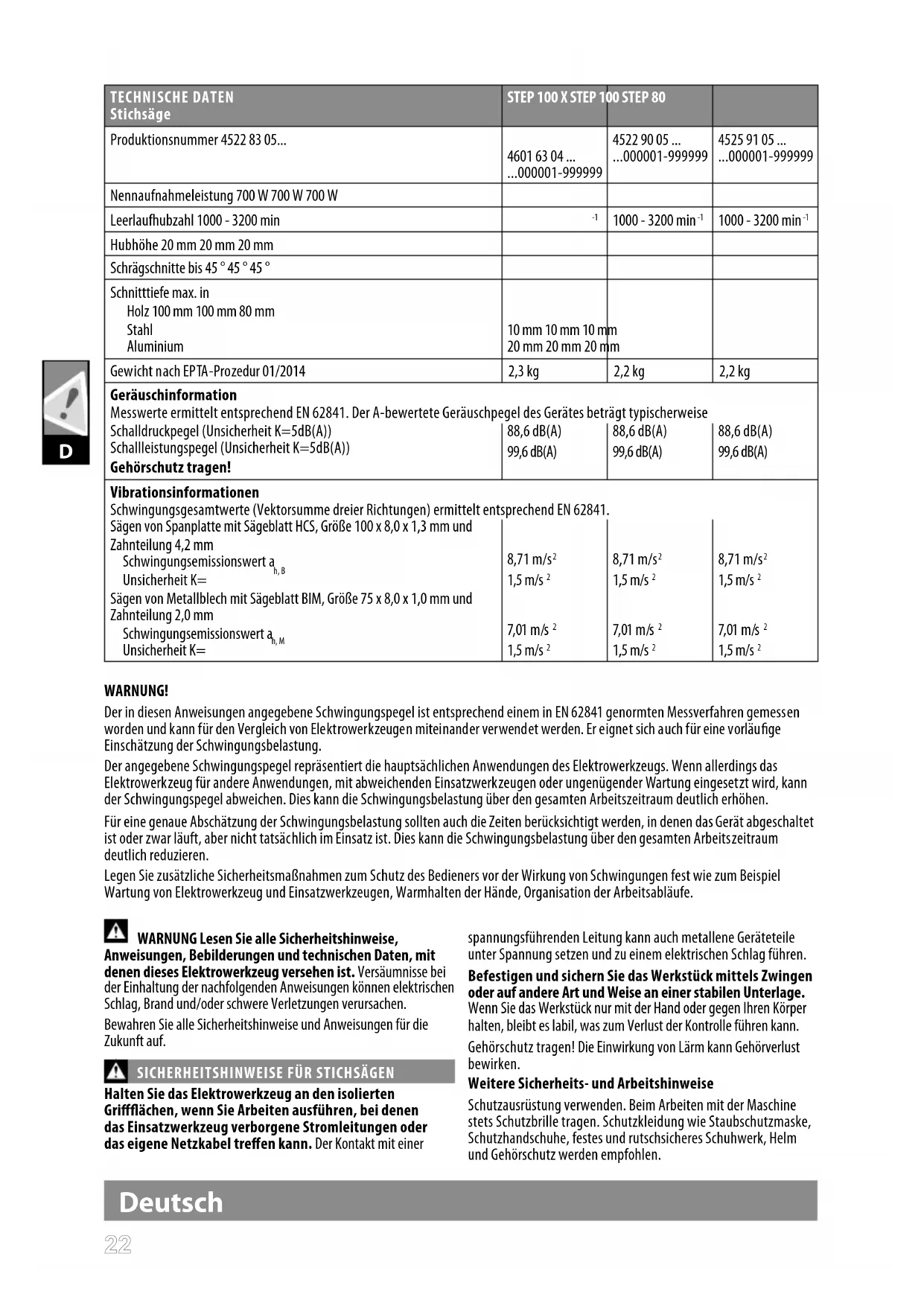

| TECHNISCHE DATENStichsäge | STEP 100 X STEP 100 STEP 80 | ||
| Produktionsnummer 4522 83 05... | 4601 63 04 ... .000001-999999 | 4522 90 05 ... .000001-999999 | 4525 91 05 ... .000001-999999 |
| Nennaufnahmeleistung 700 W 700 W 700 W | |||
| Leerlaufhubzahl 1000 - 3200 min | -1 | 1000 - 3200 min-1 | 1000 - 3200 min-1 |
| Hubhöhe 20 mm 20 mm 20 mm | |||
| Schrägschnitte bis 45° 45° 45° | |||
| Schnitttiefe max. inHolz 100 mm 100 mm 80 mmStahlAluminium | 10 mm 10 mm 10 mm20 mm 20 mm 20 mm | ||
| Gewicht nach EPTA-Prozedur 01/2014 | 2,3 kg | 2,2 kg | 2,2 kg |
| GeräuschinformationMesswerte ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweiseSchalldruckpegel (Unsicherheit K=5dB(A))Schalleistungspegel (Unsicherheit K=5dB(A))Gehörschutz/TRagen! | 88,6 dB(A)99,6 dB(A) | 88,6 dB(A)99,6 dB(A) | 88,6 dB(A)99,6 dB(A) |
| VibrationsinformationenSchwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841.Sägen von Spanplatte mit Sägeblatt HCS, Höhe 100 x 8,0 x 1,3 mm undZahnteilung 4,2 mmSchwingungsemissionswert ah, BUnsicherheit K= Sägen von Metallblech mit Sägeblatt BIM, Höhe 75 x 8,0 x 1,0 mm undZahnteilung 2,0 mmSchwingungsemissionswert ah, MUnsicherheit K= | 8,71 m/s21,5 m/s27,01 m/s21,5 m/s2 | 8,71 m/s21,5 m/s27,01 m/s21,5 m/s2 | 8,71 m/s21,5 m/s27,01 m/s21,5 m/s2 |
WARNING!
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 62841 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel representiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwirkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgescheltet ist oder während lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.
WARNING Lesen Sie alle Sicherheitshinweise,
Anweisungen, Bebilderungen und technischen Daten, mit denen diesen Elektrowerkzeuge versehen ist. Versaumnisse bei der Einhaltung der nachfolgenden Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
SICHERHEITSHINWEISE FÜR STICHSAGEN
Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer
spannungsfuhrenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage.
Wenn Sie das Werkstuck nur mit der Hand oder gegen ihren Körpern halten, bleibt es labil, was zum Verlust der Kontrolle führen kann. Gehörschutz/TRagen! Die Einwirkung von Larm kann Gehörverlust bewirken.
Weitere Sicherheits- und Arbeitschinweise
Schutzausrüstung verwenden. Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzkleidung wie Staubschutzmaske, Schutzhandschuhe, festes und rutschesicheres Schuhwerk, Helm und Gehorschutz werden empfohlen.
Deutsch
Beim Arbeiten entstehender Staub ist oft gesundheitsschädlich und sollte nicht in den Körper gelangen. Staubabsaugung verwenden und zusätzlich geeignete Staubschutzmaske tragen. Abgelagerten Staub gründlich entfern, z.B. Aufsaugen.
Es durren keine Materialien bearbeitet werden, von denen eine Gesundheitsgefahrung ausgeht (z.B. Asbest).
Beim Blockieren des Einsatzwerkzeugesitte das Gerat sofort ausschalten! Schalten Sie das Gerat nicht wieder ein, solange das Einsatzwerkzeug blockiert ist; hierbei konnte ein Ruckschlag mit hohem Reaktionsmoment entstehen.Ermitteln und beheben Sie die Ursache fur die Blockierung des Einsatzwerkzeuges unter Berücksichtigung der Sicherheitshinweise.
Mögliche Ursachen darauf konnen sein:
- Verkanten im zubearbeitenden Werkstück
- Durchbrechen des zu bearbeitenden Materials
- ÜberlastendasElektrowerkzeuges
Greifen Sie nicht in die laufende Maschine.
Das Einsatzwerkzeug kann während der Anwendung besteht.
WARNING! Verbrennungsgefahr
- bei Werkzeugwechsel
- bei Ablegen des Gerätes
Späne oder Splitter)dürfen bei laufender Maschine nicht entfernt werden.
Schutzeinrichtung der Maschine unbedingt verwenden.
Rissige Sägeblätter oder solche, die ihre Form verändert haben, * dürfen nicht verwendet werden!
Tauchsägen ist nur in weicheren Materialien (Holz, Leichtbaustoffe für Wände) möglich, bei harften Materialien (Metalle) muss eine dem Sägeblatt entsprechend große Bohrung angebracht werden.
Beim Arbeiten in Wand, Decke oder Fußboden auf elektrische Kabel, Gas- und Wasserleitungen achen.
Vor allen Arbeiten an der Maschine den Stecker aus der Steckdoseziehen.
Wegen Kurzschlussgfahr)dürfen Metallteile nicht in die Lüftungs-schlitze gelangen.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Stichsäge ist bestimmt zum Sagen von Holz, Kunststoff und Metall. Sie schneidet Geraden, Gehrungen, Kurven und Innenausschnitte.
NETZANSCHLUSS
Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungs-schild angegebene Netzspannung anschließen. Anschluss ist auch an Steckdosen ohne Schutzkontakt möglich, da ein Aufbau der Schutzklasse II vorliegt.
Steckdosen in Feuchträumen und Außenbereichen,müssen mit Fehlerstrom-Schutzschaltern (FI, RCD, PRCD) ausgerüstet sein. Das verlangt die Installationsvorschrift fur ihre Elektroanlage.itte beachten Sie das bei der Verwendung unseres Gerätes.
Maschine nur ausgeschaltet an die Steckdose anschließen.
Anschlusskabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführren.
WARTUNG
Stets die Luftungsschlitze der Maschine sauber halten.
Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, ist dies vom Hersteller oder seinem Vertreiter auszuführen, um Sicherheitsgeführungen zu vermeiden
Nur AEG Zubehor und Ersatzteile verwenden. Bauteile, deren Aus-tausch nicht beschrieben wurde, bei einer AEG Kundendienststelle auswechseln halten (Broschüre Garantie/Kundendienstadtressen beachten).
Bei Bedarf kann eine Explosionszeichung des Gerätes unter Angabe der Maschinen Type und der sechsstelligen Nummer auf dem Leistungsschild bei ihrer Kundendienstelle oder direkt bei Techronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany angefordert werden.
CE-KONFORMITÄTSERKLÄRUNG
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten" beschriebene Produkt mit allen relevanten Vorschriften der Richtlinien
2006/42/EG
2011/65/EU (RoHS)
2014/30/EU
und den folgenden harmonisierten normativen Dokumenten übereinstimmt
EN 62841-1:2015
EN 62841-2-11:2016
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
Alexander Krug / Managing Director
Bevollmächtigt die technischen Unterlagen zusammenzustellen.
Techtronic Industries GmbH
Bitte lessen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.
Beim Arbeiten mit der Maschine stets Schutzbrille trag.
Schutzhandschuheragen!
ACHTUNG!WARNUNG!GEFAHR!
Vor allen Arbeiten an der Maschine den Stecker aus der Steckdoseziehen.
Zubehor - Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehorprogramm.
Elektrogeräte)dürfen nicht zusammen mit dem Hausmüll entsorgt werden. Elektrische und elektronische Geräte sind getrennt zu sammeln und zur umweltgerechten Entsorgung bei einem Verwertungsbetrieb abzugeben. Erkundigen Sie sich bei den örtlichen Behörden oder bei ihrem Fachhändler nach Recyclunghofen und Sammelstellen.
Elektrowerkzeug der Schutzklasse II. Elektrowerkzeug, bei dem der Schutz vor einem elektrischen Schlag nicht nur von der Basisisolierung abhängt, sondern auch davon, dass zusätzliche Schutzmaßnahmen, wie doppelte Isolierung oder verstärkte Isolierung, angewendet werden. Es gibt keine Vorrichtung zum Anschluss eines Schutzleiters.
No
Leerlaufhubzahl
V
Spannung
Wechselstrom
Europäisches Konformitätszeichen
Britisches Konformitätszeichen
Ukrainisches Konformitatszeichen
Euroasiatisches Konformittatszeichen
Deutsch
