LIETOŠANAS INSTRUKCIJA STEP 80 AEG

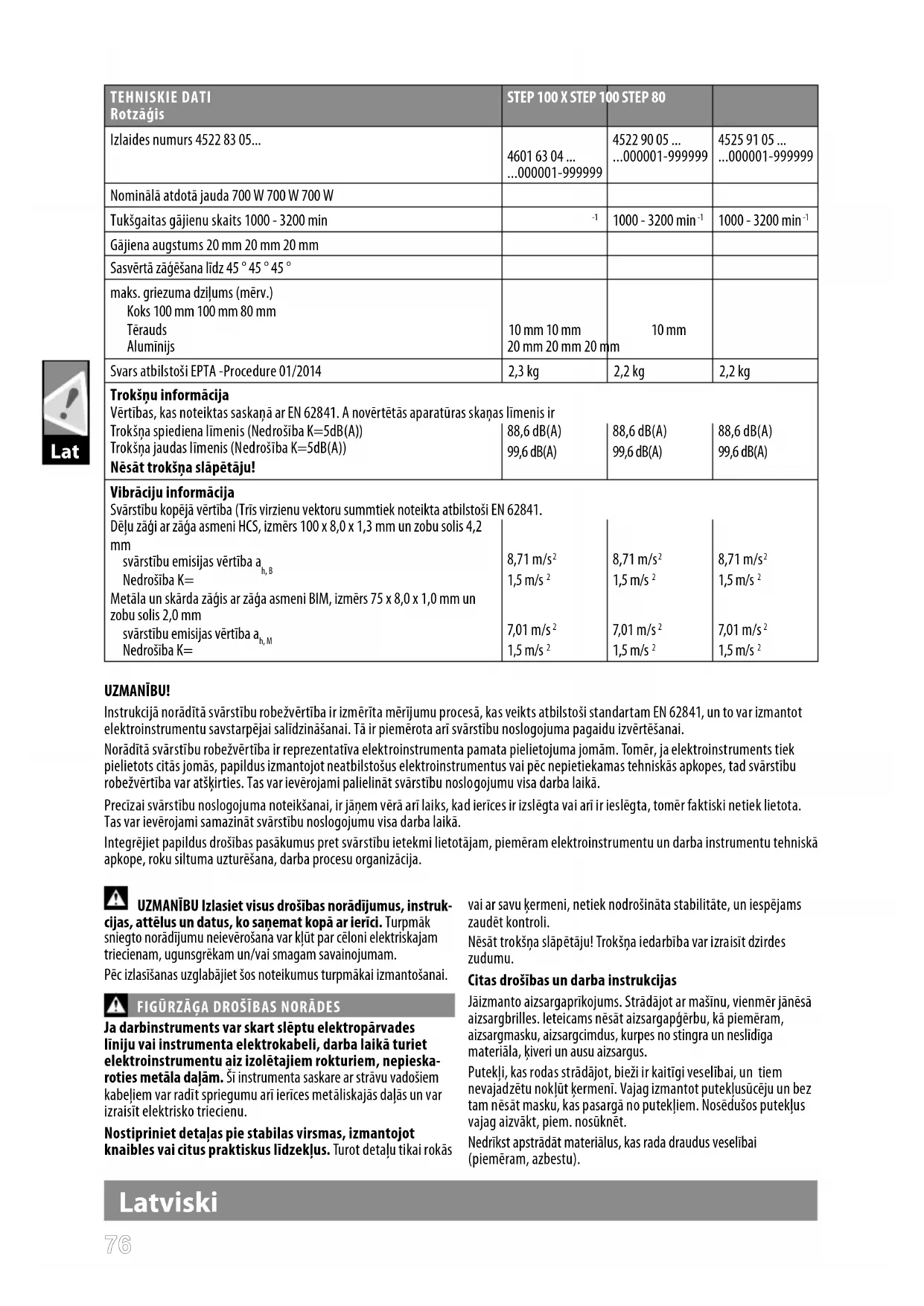

Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums, Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli Lūdzu, izlasīt un uzglabāt! Latviski

...000001-999999 Nominālā atdotā jauda 700 W 700 W 700 W Tukšgaitas gājienu skaits 1000 - 3200 min

Gājiena augstums 20 mm 20 mm 20 mm Sasvērtā zāģēšana līdz 45 ° 45 ° 45 ° maks. griezuma dziļums (mērv.) Koks 100 mm 100 mm 80 mm Tērauds 10 mm 10 mm 10 mm Alumīnijs 20 mm 20 mm 20 mm Svars atbilstoši EPTA -Procedure 01/2014 2,3 kg 2,2 kg 2,2 kg Trokšņu informācija Vērtības, kas noteiktas saskaņā ar EN 62841. A novērtētās aparatūras skaņ as līmenis ir Trokšņa spiediena līmenis (Nedrošība K=5dB(A)) Trokšņa jaudas līmenis (Nedrošība K=5dB(A)) Nēsāt trokšņa slāpētāju! 88,6 dB(A) 99,6 dB(A) 88,6 dB(A) 99,6 dB(A) 88,6 dB(A) 99,6 dB(A) Vibrāciju informācija Svārstību kopējā vērtība (Trīs virzienu vektoru summtiek noteikta atbilstoši EN 62841. Dēļu zāģi ar zāģa asmeni HCS, izmērs 100 x 8,0 x 1,3 mm un zobu solis 4,2

svārstību emisijas vērtība a h, B Nedrošība K= 8,71 m/s

Metāla un skārda zāģis ar zāģa asmeni BIM, izmērs 75 x 8,0 x 1,0 mm un zobu solis 2,0 mm svārstību emisijas vērtība a h, M Nedrošība K= 7,01 m/s

UZMANĪBU! Instrukcijā norādītā svārstību robežvērtība ir izmērīta mērījumu procesā, kas veikts atbilstoši standartam EN 62841, un to var izmantot elektroinstrumentu savstarpējai salīdzināšanai. Tā ir piemērota arī svārstību noslogojuma pagaidu izvērtēšanai. Norādītā svārstību robežvērtība ir reprezentatīva elektroinstrumenta pamata pielietojuma jomām. Tomēr, ja elektroinstruments tiek pielietots citās jomās, papildus izmantojot neatbilstošus elektroinstrumentus vai pēc nepietiekamas tehniskās apkopes, tad svārstību robežvērtība var atšķirties. Tas var ievērojami palielināt svārstību noslogojumu visa darba laikā. Precīzai svārstību noslogojuma noteikšanai, ir jāņem vērā arī laiks, kad ierīces ir izslēgta vai arī ir ieslēgta, tomēr faktiski netiek lietota. Tas var ievērojami samazināt svārstību noslogojumu visa darba laikā. Integrējiet papildus drošības pasākumus pret svārstību ietekmi lietotājam, piemēram elektroinstrumentu un darba instrumentu tehniskā apkope, roku siltuma uzturēšana, darba procesu organizācija. UZMANĪBU Izlasiet visus drošības norādījumus, instruk- cijas, attēlus un datus, ko saņemat kopā ar ierīci. Turpmāk sniegto norādījumu neievērošana var kļūt par cēloni elektriskajam triecienam, ugunsgrēkam un/vai smagam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. FIGŪRZĀĢA DROŠĪBAS NORĀDES Ja darbinstruments var skart slēptu elektropārvades līniju vai instrumenta elektrokabeli, darba laikā turiet elektroinstrumentu aiz izolētajiem rokturiem, nepieska- roties metāla daļām. Šī instrumenta saskare ar strāvu vadošiem kabeļiem var radīt spriegumu arī ierīces metāliskajās daļās un var izraisīt elektrisko triecienu. Nostipriniet detaļas pie stabilas virsmas, izmantojot knaibles vai citus praktiskus līdzekļus. Turot detaļu tikai rokās vai ar savu ķermeni, netiek nodrošināta stabilitāte, un iespējams zaudēt kontroli. Nēsāt trokšņa slāpētāju! Trokšņa iedarbība var izraisīt dzirdes zudumu. Citas drošības un darba instrukcijas Jāizmanto aizsargaprīkojums. Strādājot ar mašīnu, vienmēr jānēsā aizsargbrilles. Ieteicams nēsāt aizsargapģērbu, kā piemēram, aizsargmasku, aizsargcimdus, kurpes no stingra un neslīdīga materiāla, ķiveri un ausu aizsargus. Putekļi, kas rodas strādājot, bieži ir kaitīgi veselībai, un tiem nevajadzētu nokļūt ķermenī. Vajag izmantot putekļusūcēju un bez tam nēsāt masku, kas pasargā no putekļiem. Nosēdušos putekļus vajag aizvākt, piem. nosūknēt. Nedrīkst apstrādāt materiālus, kas rada draudus veselībai (piemēram, azbestu). Lat7777 Latviski Ja izmantojamais darba rīks tiek bloķēts, nekavējoties izslēgt ierīci! Neieslēdziet ierīci, kamēr izmantojamais darba rīks ir bloķēts; var rasties atsitiens ar augstu griezes momentu.Noskaidrojiet un novērsiet izmantojamā darba rīka bloķēšanas iemeslu, ievērojot visas drošības norādes. Automātiskās apstāšanās iespējamie iemesli:

• iesprūdis apstrādājamajā materiālā

• Apstrādājamā materiāla caururbšana

• elektroinstruments ir pārslogots Leslēgtai ierīcei nepieskarties. Izmantojamais darba rīks darba gaitā var stipri sakarst. UZMANĪBU! Bīstamība apdedzināties

• veicot darba rīka nomaiņu

• noliekot iekārtu Skaidas un atlūzas nedrīkst ņemt ārā, kamēr mašīna darbojas. Noteikti vajag izmantot mašīnai paredzēto aizsargaprīkojumu. Saplaisājušas zāģu ripas un tādas, kas ir izmainījušas savu formu, nedrīkst izmantot. Iegremdējamos zāģus drīkst izmantot tikai mīkstu materiālu apstrādei (koks, vieglie būvmateriāli sienām), cietākos materiālos iepriekš jāveic zāģa ripas izmēram atbilstošs urbums. Veicot darbus sienu, griestu un grīdas apvidū, vajag uzmanīties, lai nesabojātu elektriskos, gāzes un ūdens vadus. Pirms jebkādiem darbiem, kas attiecas uz mašīnas apkopi, mašīnu noteikti vajag atvienot no kontaktligzdas. Sakarā ar to, ka var izraisīt īsslēdzienu, dzesēšanas atverēs nedrīkst iekļūt nekādi metāla priekšmeti.

NOTEIKUMIEM ATBILSTOŠS IZMANTOJUMS

Ar svārsta zāģi var zāģēt koku, plastmasu un metālu. Ar to var veikt taisnos zāģējumus, kā arī sasvērto, slīpo un kombinēto zāģēšanu.

Pieslēgt tikai vienpola maiņstrāvas tīklam un tikai spriegu- mam, kas norādīts uz jaudas paneļa. Pieslēgums iespējams arī kontaktligzdām bez aizsargkontaktiem, jo runa ir par uzbūvi, kas atbilst II. aizsargklasei. Kontaktligzdām, kas atrodas ārpus telpām jābūt aprīkotām ar automātiskiem drošinātājslēdžiem, kas nostrādā, ja strāvas plūsmā radušies (FI, RCD, PRCD) bojājumi. To pieprasa jūsu elektroiekārtas instalācijas noteikumi. Lūdzu, to ņemt vārā, izmantojot mūsu instrumentus. Mašīnu pievienot kontaktligzdai tikai izslēgtā stāvoklī. Pievienojuma kabeli vienmēr turēt atstatus no mašīnas darbības lauka. Kabelim vienmēr jāatrodas aiz mašīnas. APKOPE Vajag vienmēr uzmanīt, lai būtu tīras dzesēšanas atveres. Ja nepieciešama barošanas vada nomaiņa, lai novērstu apdraudējumu, to jāveic ražotājam vai tā pārstāvim. Izmantojiet tikai rmu AEG piederumus un rmas rezerves daļas. Lieciet nomainīt detaļas, kuru nomaiņa nav aprakstīta, kādā no rmu AEG klientu apkalpošanas servisiem. (Skat. brošūru „Garan- tija/klientu apkalpošanas serviss“.) Ja nepieciešams, klientu apkalpošanas servisā vai tieši pie rmas Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnen- den, Germany, var pieprasīt instrumenta numurs, kas norādīts uz jaudas paneļa.

ATBILSTĪBA CE NORMĀM

Mēs ar pilnu atbildību paziņojam, ka izstrādājums, kas raksturots sadaļā „Tehniskie dati”, atbilst visām attiecīgajām prasībām direktīvās 2006/42/EK 2011/65/ES (RoHS) 2014/30/ES un ir piemēroti šādi saskaņotie standarti EN 62841-1:2015 EN 62841-2-11:2016 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018 Winnenden, 2020-11-18 Alexander Krug / Managing Director Pilnvarotais tehniskās dokumentācijas sastādīšanā. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany Lat7878 Latviski SIMBOLI Pirms sākt lietot instrumentu, lūdzu, izlasiet lietošanas pamācību. Strādājot ar mašīnu, vienmēr jānēsā aizsargbrilles. Jāvalkā aizsargcimdi! UZMANĪBU! BÎSTAMI! Pirms jebkādiem darbiem, kas attiecas uz mašīnas apkopi, mašīnu noteikti vajag atvienot no kontaktligzdas. Piederumi - standartaprīkojumā neietvertās, bet ieteicamās papildus komplektācijas detaļas no piederumu programmas. Elektroiekārtas nedrīkst izmest kopā ar sadzīves atkritumiem. Elektriskās un elektroniskās iekārtas ir jāsavāc atsevišķi un jānodod pārstrādes uzņēmumam, kas no tām atbrīvosies dabai draudzīgā veidā. Meklējiet otrreizējās pārstrādes poligonus un savākšanas punktus vietējās pārvaldes iestādēs vai pie preces pārdevēja. II aizsardzības klases elektroinstruments. Elektroinst- ruments, kuram aizsardzība pret elektrisko triecienu ir atkarīga ne tikai no pamata izolācijas, bet arī no tā, ka tiek piemēroti papildu aizsardzības pasākumi, piemēram, dubultā izolācija vai pastiprināta izolācija. Aizsarga pieslēgšanai instrumenti nav paredzēti.

Tukšgaitas gājienu skaits

Spriegums Maiņstrāva Eiropas atbilstības zīme Lielbritānijas atbilstības zīme Ukrainas atbilstības zīme Eirāzijas atbilstības zīme Lat7979 Lietuviškai TECHNINIAI DUOMENYS Siauras pjūklas
