LIETOŠANAS INSTRUKCIJA PS 216 L AEG

Tehniskie dati, Speciālie drošības noteikumi, Noteikumiem atbilstošs izmantojums, Atbilstība CE normām, Tīkla pieslēgums, Apkope, Simboli Lūdzu, izlasīt un uzglabāt! Latviski

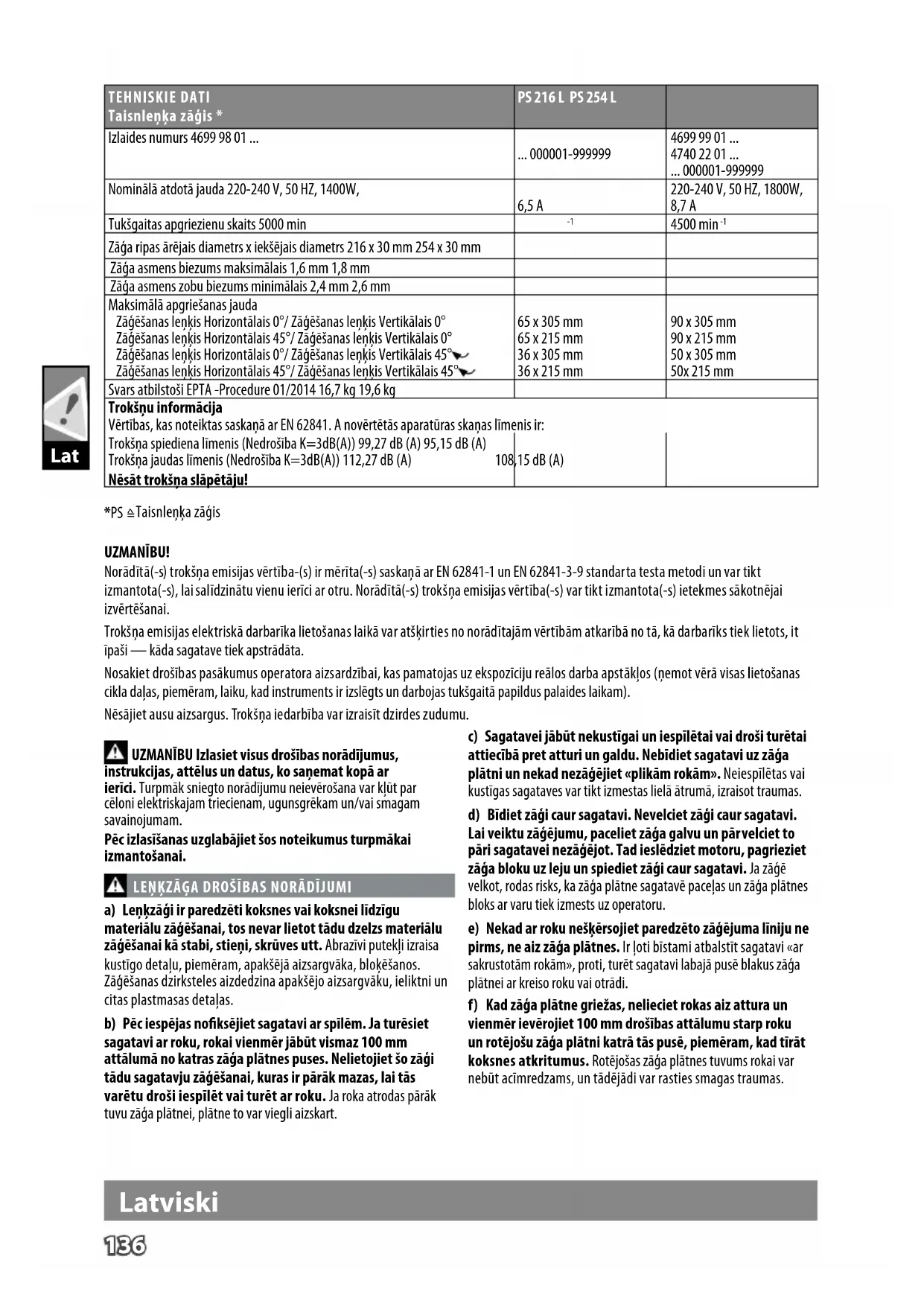

Zāģa ripas ārējais diametrs x iekšējais diametrs 216 x 30 mm 254 x 30 mm Zāģa asmens biezums maksimālais 1,6 mm 1,8 mm Zāģa asmens zobu biezums minimālais 2,4 mm 2,6 mm Maksimālā apgriešanas jauda Zāģēšanas leņķis Horizontālais 0°/ Zāģēšanas leņķis Vertikālais 0° Zāģēšanas leņķis Horizontālais 45°/ Zāģēšanas leņķis Vertikālais 0° Zāģēšanas leņķis Horizontālais 0°/ Zāģēšanas leņķis Vertikālais 45° Zāģēšanas leņķis Horizontālais 45°/ Zāģēšanas leņķis Vertikālais 45° 65 x 305 mm 65 x 215 mm 36 x 305 mm 36 x 215 mm 90 x 305 mm 90 x 215 mm 50 x 305 mm 50x 215 mm Svars atbilstoši EPTA -Procedure 01/2014 16,7 kg 19,6 kg Trokšņu informācija Vērtības, kas noteiktas saskaņā ar EN 62841. A novērtētās aparatūras skaņas līmenis ir: Trokšņa spiediena līmenis (Nedrošība K=3dB(A)) 99,27 dB (A) 95,15 dB (A) Trokšņa jaudas līmenis (Nedrošība K=3dB(A)) 112,27 dB (A) 108,15 dB (A) Nēsāt trokšņa slāpētāju! *PS

Taisnleņķa zāģis UZMANĪBU! Norādītā(-s) trokšņa emisijas vērtība-(s) ir mērīta(-s) saskaņā ar EN 62841-1 un EN 62841-3-9 standarta testa metodi un var tikt izmantota(-s), lai salīdzinātu vienu ierīci ar otru. Norādītā(-s) trokšņa emisijas vērtība(-s) var tikt izmantota(-s) ietekmes sākotnējai izvērtēšanai. Trokšņa emisijas elektriskā darbarīka lietošanas laikā var atšķirties no norādītajām vērtībām atkarībā no tā, kā darbarīks tiek lietots, it īpaši — kāda sagatave tiek apstrādāta. Nosakiet drošības pasākumus operatora aizsardzībai, kas pamatojas uz ekspozīciju reālos darba apstākļos (ņemot vērā visas lietošanas cikla daļas, piemēram, laiku, kad instruments ir izslēgts un darbojas tukšgaitā papildus palaides laikam). Nēsājiet ausu aizsargus. Trokšņa iedarbība var izraisīt dzirdes zudumu. UZMANĪBU Izlasiet visus drošības norādījumus, instrukcijas, attēlus un datus, ko saņemat kopā ar ierīci. Turpmāk sniegto norādījumu neievērošana var kļūt par cēloni elektriskajam triecienam, ugunsgrēkam un/vai smagam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. LEŅĶZĀĢA DROŠĪBAS NORĀDĪJUMI a) Leņķzāģi ir paredzēti koksnes vai koksnei līdzīgu materiālu zāģēšanai, tos nevar lietot tādu dzelzs materiālu zāģēšanai kā stabi, stieņi, skrūves utt. Abrazīvi putekļi izraisa kustīgo detaļu, piemēram, apakšējā aizsargvāka, bloķēšanos. Zāģēšanas dzirksteles aizdedzina apakšējo aizsargvāku, ieliktni un citas plastmasas detaļas. b) Pēc iespējas noksējiet sagatavi ar spīlēm. Ja turēsiet sagatavi ar roku, rokai vienmēr jābūt vismaz 100mm attālumā no katras zāģa plātnes puses. Nelietojiet šo zāģi tādu sagatavju zāģēšanai, kuras ir pārāk mazas, lai tās varētu droši iespīlēt vai turēt ar roku. Ja roka atrodas pārāk tuvu zāģa plātnei, plātne to var viegli aizskart. c) Sagatavei jābūt nekustīgai un iespīlētai vai droši turētai attiecībā pret atturi un galdu. Nebīdiet sagatavi uz zāģa plātni un nekad nezāģējiet «plikām rokām». Neiespīlētas vai kustīgas sagataves var tikt izmestas lielā ātrumā, izraisot traumas. d) Bīdiet zāģi caur sagatavi. Nevelciet zāģi caur sagatavi. Lai veiktu zāģējumu, paceliet zāģa galvu un pārvelciet to pāri sagatavei nezāģējot. Tad ieslēdziet motoru, pagrieziet zāģa bloku uz leju un spiediet zāģi caur sagatavi. Ja zāģē velkot, rodas risks, ka zāģa plātne sagatavē paceļas un zāģa plātnes bloks ar varu tiek izmests uz operatoru. e) Nekad ar roku nešķērsojiet paredzēto zāģējuma līniju ne pirms, ne aiz zāģa plātnes. Ir ļoti bīstami atbalstīt sagatavi «ar sakrustotām rokām», proti, turēt sagatavi labajā pusē blakus zāģa plātnei ar kreiso roku vai otrādi. f) Kad zāģa plātne griežas, nelieciet rokas aiz attura un vienmēr ievērojiet 100mm drošības attālumu starp roku un rotējošu zāģa plātni katrā tās pusē, piemēram, kad tīrāt koksnes atkritumus. Rotējošas zāģa plātnes tuvums rokai var nebūt acīmredzams, un tādējādi var rasties smagas traumas.137 Lat g) Pirms zāģēšanas pārbaudiet sagatavi. Ja sagatave ir izliekta vai sagriezusies, iespīlējiet to ar uz āru izliekto pusi pret atturi. Vienmēr pārliecinieties, ka pa zāģējuma vietu nav spraugas starp sagatavi, atturi un galdu. Izliektas vai sagriezušās sagataves var pagriezties vai savērpties un izraisīt rotējošās zāģa plātnes iesprūšanu zāģēšanas laikā. Sagatavē nedrīkst būt naglas vai svešķermeņi. h) Lietojiet zāģi tikai tad, kad galds ir brīvs no instrumen- tiem, koksnes atkritumiem utt.; uz galda drīkst atrasties tikai sagatave. Nelieli atkritumi, nenostiprināti koka gabali vai citi priekšmeti, saskaroties ar rotējošu zāģa plātni, var tikt izmesti lielā ātrumā.

i) Vienā reizē zāģējiet tikai vienu sagatavi. Vairākas sakrau-

tas sagataves nevar atbilstoši iespīlēt vai noturēt, un zāģēšanas laikā tas var izraisīt plātnes iesprūšanu vai tās var noslīdēt. j) Pirms lietošanas novietojiet leņķzāģi uz līdzenas un cietas darba virsmas. Līdzena un cieta darba virsma mazina risku, ka leņķzāģis var kļūt nestabils. k) Plānojiet savu darbu. Regulējot zāģa plātnes slīpumu vai leņķi, vienmēr ievērojiet, lai pareizi būtu noregulēts regulējamais atturis un sagatave būtu pareizi atbalstīta, nesaskaroties ar plātni vai aizsargvāku. Neieslēdzot mašīnu un bez sagataves uz galda, ir jāizmēģina zāģa plātnes pilna zāģēšanas kustība, lai pārliecinātos, ka nerodas traucējumi vai risks iezāģēt atturī. l) Nodrošiniet pietiekamu atbalstu sagatavēm, kas ir platākas vai garākas par galda augšpusi, piemēram, ar galda pagarinājumiem vai steķiem. Sagataves, kas ir garākas vai platākas par leņķzāģa galdu, var apgāzties, ja tās nav nekustīgi atbalstītas. Ja nozāģēta koksnes daļa vai sagatave apgāžas, tā var pacelt apakšējo aizsargvāku un plātne to var nekontrolēti izmest. m) Neizmantojiet citu personu, lai aizvietotu galda pagarinājumu vai papildu balstu. Sagataves nestabila atbalstīšana var izraisīt plātnes iesprūšanu. Tāpat zāģēšanas laikā sagatave var pārbīdīties un ievilkt operatoru vai palīgu rotējošā plāksnē. n) Nozāģēto gabalu nedrīkst spiest pret rotējošu zāģa plātni. Ja ir pārāk maz vietas, piemēram, izmantojot garenvirziena atturus, nozāģētais gabals var saķīlēt plātni un ar varu tikt izmests. o) Vienmēr lietojiet spīles vai piemērotu mehānismu, lai atbalstītu apaļu materiālu, piemēram, stieņus vai caurules. Stieņiem zāģēšanas laikā ir tendence ripot, kā rezultātā plātne var «iestrēgt» un ievilkt sagatavi kopā ar operatora roku plātnē. p) Pirms sagataves zāģēšanas ļaujiet plātnei sasniegt pilnu apgriezienu skaitu. Tas palīdz izvairīties no sagataves izmetes. q) Ja sagatave iesprūst vai plātne bloķējas, izslēdziet leņķzāģi. Nogaidiet, līdz apstājas visas kustīgās detaļas, izvelciet kontaktdakšu un/vai izņemiet akumulatoru. Pēc tam izņemiet iesprūdušo materiālu. Ja turpināt zāģēt šādas bloķēšanās gadījumā, iespējams kontroles zudums vai leņķzāģa bojājumi. r) Pēc pabeigta zāģējuma atlaidiet slēdzi, turiet zāģa galvu lejā un nogaidiet, līdz plātne apstājas, pirms izņemat nozāģēto gabalu. Ir ļoti bīstami sniegties ar roku vēl neapstājušās plātnes tuvumā. s) Turiet stingri rokturi, ja veicat nepilnu zāģējumu vai atlaižat slēdzi, pirms zāģa galva ir sasniegusi apakšējo gala pozīciju. Zāģa bremzēšanas darbība var izraisīt zāģa galvas pēkšņu novilkšanu uz leju, izraisot traumu risku. KOKA ZĀĢĒŠANAS ASMENS SPECIĀLIE DROŠĪBAS NOTEIKUMI Pirms izmantot zāģa asmeni un mašīnu, uzmanīgi izlasiet rokasgrāmatu un instrukcijas. Mašīnai jābūt labā stāvoklī, vārpsta nedrīkst būt deformēta un vibrēt. Neizmantojiet zāģi, ja aizsargi nav savās vietās, uzturiet aizsargus labā darba kārtībā un pareizi apkoptus. Nodrošiniet, ka operators ir atbilstoši apmācīts par drošības pasākumiem, regulēšanu un mašīnas ekspluatāciju. Vienmēr valkājiet brilles un dzirdes aizsargus, kad lietojat mašīnu. Ieteicams valkāt cimdus, izturīgus, neslīdošus apavus un priekšautu. Pirms lietot kādu no piederumiem, skatiet instrukciju rokasgrāmatu. Piederuma nepareiza lietošana var izraisīt bojājumu un palielināt traumu risku. Izmantojiet tikai asmeņus, kas norādīti šajā rokasgrāmatā un kas atbilst EN 847-1. Ievērojiet maksimālos apgriezienus, kas norādīti uz zāģa asmens. Pārliecinieties, ka apgriezieni, kas norādīti uz zāģa asmens, ir vismaz vienādi ar apgriezieniem, kas norādīti uz zāģa. Vienmçr lietojiet pareiza izmçra zâìa asmeni, ar piemçrotas formas centrâlo atvçrumu. Zâìa asmeòi, kas neatbilst zâìa stiprinoðo elementu formai, necen trçjas uz darbvârpstas un var novest pie kontroles zaudçðanas pâr zâìçðanas procesu. Neizmantojiet asmeņus, kuru diametrs ir lielāks vai mazāks par ieteicamo. Neizmantojiet distancerus, lai pielāgotu asmeni vārpstas diametram. Pirms katras lietošanas reizes pārbaudiet, vai zāģa asmens gali nav bojāti vai ar izskata anomālijām. Gali, kuri ir bojāti vai vaļīgi, lietošanas laikā var atdalīties, kļūstot par lidojošiem objektiem, ka palielina traumu risku. Saplaisājušas zāģu ripas un tādas, kas ir izmainījušas savu formu, nedrīkst izmantot. Neizmantot bojātus vai deformētus zāģa diskus. Ja zāģa asmens ir bojāts, deformēts, mainījies vai ieplaisājis, utilizējiet to; remonts nav atļauts. Nelietojiet zāģa plātnes, kas izgatavotas no ātram darbam paredzētā tērauda. Pārliecinieties, ka zāģa asmens ir uzstādīts pareizi, pirms lietošanas kārtīgi pievelciet vārpstas uzgriezni (pievilkšanas moments apm. 12 Nm). Stiprināšanas skrūvi un uzgriežņus jāpievelk, izmantojot atbilstošu uzgriežņatslēgu utt. Nav atļauts izmantot uzgriežņatslēgas pagarinājumu vai veikt pievilkšanu ar āmuru sitieniem. Pārliecinieties, ka asmens un atloki ir tīri un ka apciļņa iegremdētās malas atrodas asmens pusē. Pārliecinieties, ka asmens rotē pareizajā virzienā. Pirms darba veiciet zāģējuma imitāciju ar izslēgtu motoru, lai varētu pārbaudīt asmens novietojumu, aizsargu darbību attiecībā pret citām mašīna daļām un apstrādājamo daļu. Nekādā gadījumā neatstājiet mašīnu bez pieskatīšanas. Neuzklājiet uz asmens smērvielas, kamēr tas griežas. Latviski138 Lat Nekādā gadījumā neveiciet tīrīšanas vai apkopes darbus, kamēr mašīna vēl darbojas un galva neatrodas miera pozīcijā. Nekādā gadījumā nemēģiniet strauji apturēt mašīnas kustību, nosprostojot asmeni ar instrumentu vai citu priekšmetu; šādā veidā var tikt nejauši izraisīti nopietni negadījumi. Atvienojiet zāģi no barošanas vai izņemiet akumulatoru, pirms mainīt asmeņus vai veikt apkopi. Pievērsiet uzmanību asmens iepakošanai un izpakošanai; no asmens asajiem galiem ir viegli gūt traumas. Kad strādājat ar zāģa asmeni, izmantojiet asmeņu turētāju vai valkājiet cimdus. Glabājiet asmeni oriģinālajā iepakojumā vai citā piemērotā iepakojumā, glabājiet to sausos apstākļos un atstatus no ķīmiskajām vielām, kas var bojāt asmeni.

CITAS DROŠĪBAS UN DARBA INSTRUKCIJAS

Vienmēr droši un kārtīgi nostipriniet apstrādājamo daļu. Nodrošināt, lai ierīce vienmēr stāvētu stabili (piem., piestiprinot pie darbgalda).. Nēsājiet ausu aizsargus. Trokšņa iedarbība var izraisīt dzirdes zudumu. Strādājot ar mašīnu, vienmēr jānēsā aizsargbrilles. Ieteicams valkāt cimdus, strādājot ar asmeņiem un rupjiem materiāliem, kā arī izturīgus, neslīdošus apavus, kas arī aizsargā pēdas no apstrādājamām daļām, kas nav nokrist no griešanas zonas. Vienmēr pārliecinieties, vai kontaktdakša ir izņemta no barošanas avota, pirms veicat ierīces regulēšanas, eļļošanas vai apkopes darbus. Mašīnu pievienot kontaktligzdai tikai izslēgtā stāvoklī. Nekādā gadījumā nespiedzieties blakus asmenim, kamēr tas nav pilnībā apstājies. Pirms lietošanas pārbaudiet instrumentu, vai tam nav bojājumu vai materiāla noguruma pazīmju. Bojātās detaļas drīkst remontēt tikai profesionālis. Noteikti vajag izmantot mašīnai paredzēto aizsargaprīkojumu. Nelietojiet mašīnu, ja aizsargi nav savās vietās un nedarbojas pareizi. Apakšējā asmens aizsargam vajadzētu atvērties tikai tad, kad asmens ir nolaists līdz detaļai, tam vienmēr brīvi jākustas un jāaiztaisās automātiski.. Vienmēr noksējiet un izmantojiet pagarinātājstieņa rokturus detaļas atbalstam darbības laikā. Nekādā gadījumā nemodicējiet zāģi vai tā funkcijas. Tas var mazināt jūsu drošību. Neizmantojiet zāģa asmeņus, kas ir ieplaisājuši, bojāti vai deformēti. Nelietojiet zāģa plātnes, kas izgatavotas no ātram darbam paredzētā tērauda. Izmantojiet tikai asus zāģa asmeņus. Nomainiet trulus asmeņus ar jauniem. Vienmçr lietojiet pareiza izmçra zâìa asmeni, ar piemçrotas formas centrâlo atvçrumu. Zâìa asmeòi, kas neatbilst zâìa stiprinoðo elementu formai, necen- trçjas uz darbvârpstas un var novest pie kontroles zaudçðanas pâr zâìçðanas procesu. Izmantojiet tikai koka zāģēšanas asmeņus, kas norādīti šajā rokasgrāmatā un kas atbilst EN 847-1. Neizmantojiet citus atlokus, paplāksnes un uzgriežņus, lai piestiprinātu zāģa asmeni, izņemot tos, kas norādīti instrukciju rokasgrāmatā. Lietojiet zāģa plātni, kas ir piemērota attiecīgā materiāla griešanai. Nekādā gadījumā neizmantojiet ražojumu, lai sagrieztu citus materiālus, izņemot tos, kas norādīti šajā instrukcijā paredzētā lietojuma sadaļā. Zāģēšanas laikā nepārkarsējiet asmeni un neizkausējiet plastmasas detaļu. Nodrošiniet, lai netiktu pārsniegti uz zāģa plātnes norādītie maksimālie apgriezieni. Izmantojiet tikai zāģa asmeni, kas paredzēts tādam pašam vai lielākam ātrumam kā ierīce. Nomainiet galda ieliktni, kad tas ir nodilis vai bojāts. Pirms darba veiciet zāģējuma imitāciju ar izslēgtu motoru, lai varētu pārbaudīt asmens novietojumu, aizsargu darbību attiecībā pret citām mašīna daļām un apstrādājamo daļu. Veicot slīpzāģēšanu, nošļaupšanu vai sarežģītus slīpos griezumus, noregulējiet slīdošo barjeru, lai nodrošinātu pareizu attālumu no asmens. Ražojuma pārvadāšanas laikā vienmēr nostipriniet to ar balsteni. Raudzīties, lai uz grīdas nemētātos materiālu atlikumi, piem., zāģskaidas, atgriezumi. Neizņemt zāģēšanas pārpalikumus vai citus formu fragmentus no žāģēšanas iekārtas, ja tā ir iedarbināta un žāģis neatrodas mierīgā pozīcijā. Garas apstrādājamās sagataves piemērotā veidā atbalstiet.Zāģa darba zona ietver visu detaļas apjomu. Strādniekam vajadzētu norobežot šo zonu no citiem cilvēkiem vai objektiem, kas varētu izkustināt detaļu darbošanās laikā. Putekļi, kas rodas strādājot, bieži ir kaitīgi veselībai, un tiem nevajadzētu nokļūt ķermenī. Vajag izmantot putekļusūcēju un bez tam nēsāt masku, kas pasargā no putekļiem. Nosēdušos putekļus vajag aizvākt, piem. nosūknēt. Nenomainiet LED lampiņu vai lāzeri ar cita tipa aizvietotāju. Jebkādus remontdarbus drīkst veikt tikai ražotājs vai pilnvarots servisa centrs. Elektrības kāpumi izraisa sprieguma svārstības unvar ietekmēt citas elektroierīces tajā pašā elektrībasslēgumā. Lai mazinātu sprieguma svārstības,pievienojiet izstrādājumu strāvas padevei, kuraspretestība ir vienāda ar 0,3 Ω. Sazini- eties ar savuelektroenerģijas piegādātāju, lai saņemtu plašākuinformāciju. SPECIĀLIE DROŠĪBAS NOTEIKUMI LĀZERS Šim zāģim izmantotā lāzera starojums atbilst II. klasei ar maksimāli P≤1mW un λ: 650nm viļņu garumu. Neskatieties tajā tieši ar optiskajiem instrumentiem. Šo noteikumu neievērošana var izraisīt smagas traumas. Neskatieties starā darbības laikā. Nevērsiet lāzera staru tieši acīs citiem. Tas var izraisīt smagas acu traumas. Nenovietojiet lāzeru pozīcijā, kur tā stars var tīšām vai netīšām iespīdēt kādam acīs. Neizmantojiet optiskos instrumentus, lai skatītos uz lāzera staru. Nestrādājiet ar lāzeru bērnu tuvumā un neļaujiet bērniem strādāt ar lāzeru. Nemēģiniet patstāvīgi saremontēt lāzera iekārtu. Nemēģiniet patstāvīgi mainīt lāzera iekārtas daļas. Jebkādus remontdarbus drīkst veikt tikai ražotājs vai pilnvarots servisa centrs. Nenomainiet elektroinstrumentā iebūvēto lāzeru ar cita tipa lāzera ierīci. Latviski139

NOTEIKUMIEM ATBILSTOŠS IZMANTOJUMS

Slīdrāmja kombinētais leņķzāģis ir paredzēts, lai zāģētu monolītu un savienotu koku ar vai bez līmēta saplākšņa, plastmasas un materiāliem, kas līdzinās kokam. Slīdrāmja kombinētais leņķzāģis ir paredzēts lietošanai tikai pieaugušiem operatoriem, kuri ir izlasījuši instrukciju rokasgrāmatu un izpratuši riskus un draudus. Slīdrāmja kombinētais leņķzāģis ir paredzēts, lai tā pamatni piestiprinātu uz stingra darbgalda. Ja pamatne nav pareizi piestiprināta, visa mašīna griešanas darbu laikā var izkustēties, kas palielina smagu traumu iespēju. Slīdrāmja kombinētais leņķzāģis ir paredzēts, lai veiktu leņķa un šķērseniskos griezumus. Iespējas veikt dažādus griezumus ir norādītas šīs rokasgrāmatas produkta specikācijās. Slīdrāmja kombinētais leņķzāģis jālieto sausos apstākļos, kur ir lielisks apgaismojums un atbilstoša ventilācija. Slīdrāmja kombinētais leņķzāģis ir paredzēts patērētāju lietošanai, un to drīkst izmantot tikai atbilstoši augstāk sniegtajām instrukcijām, tas nav paredzēts citiem mērķiem.

Pat tad, kad slīdrāmja kombinētais leņķzāģis tiek lietots atbilstoši norādēm, nav iespējams pilnībā novērst noteiktus neizbēgamos riska faktorus. Var rasties zemāk aprakstītie draudi, un operatoram jāpievērš īpaša uzmanība, lai izvairītos no šīm situācijām:

• Saskares ar rotējošā zāģa asmeņa neaizsegtajām daļām risks.

• Apstrādājamo daļu vai to daļu atsitiens nepareizas regulēšanas vai apiešanās dēļ.

• Bojātu karbīda galu katapultēšana no zāģa asmens.

• Elpošanas sistēmas bojājumi. PIEZĪME: Valkājiet elpošanas aizsargmaskas. Nodrošiniet atbilstošu darba vietas ventilāciju. Neēdiet, nedzeriet un nesmēķējiet darba zonā. Var rasties dzirdes traucējumi, ja netiek valkāti dzirdes aizsargi. UZMANĪBU Putekļi no noteiktām krāsām, pārklājumiem un materiāliem var izraisīt elpceļu kairinājumu vai alerģiskas reakcijas. Putekļi no tādiem kokmateriāliem kā ozols, dižskābardis, MDF un citiem var būt kancerogēni.Ar materiāliem, kas satur azbestu, drīkst strādāt vai tos apstrādāt drīkst tikai kvalicēti specializētie operatori. UZMANĪBU Ilgstoša kādas ierīces lietošana var radīt vai paasināt miesas bojājumus. Lietojot jebkuru ierīci ilgstoši, ir jāievēro regulāri pārtraukumi.

IEPAZĪSTIET SAVU RAŽOJUMU

Skatīt ... lappusi A.

1. Rokturis, izolēta satveršanas

3. Drošības aiztura svira

6. Apakšējais aizsargs

7. Fiksētais vadlineāls

8. Zāģēšanas plāksnīte

9. Grozāmā galda aiztura

11. Augšējais aizsargs

12. Putekļu atsūces kanāls

13. Lineārā vītņstieņa

15. Zāģēšanas leņķa aiztura svira

16. Slīdošais vadlineāls

17. Detaļas turētājs

18. Pagarinājuma stienis

22. 45° zāģēšanas leņķa

23. 90° zāģēšanas leņķa

26. Vārpstas aiztura taustiņš

27. Zāģēšanas dziļuma

28. Zāģēšanas dziļuma

• KZāģēšanas plāksnīte (Lappusi A: No. 8)

Pieslēgt tikai vienpola maiņstrāvas tīklam un tikai spriegu- mam, kas norādīts uz jaudas paneļa. Pieslēgums iespējams arī kontaktligzdām bez aizsargkontaktiem, jo runa ir par uzbūvi, kas atbilst II. aizsargklasei. Kontaktligzdām, kas atrodas ārpus telpām jābūt aprīkotām ar automātiskiem drošinātājslēdžiem, kas nostrādā, ja strāvas plūsmā radušies (FI, RCD, PRCD) bojājumi. To pieprasa jūsu elektroiekārtas instalācijas noteikumi. Lūdzu, to ņemt vārā, izmantojot mūsu instrumentus. Mašīnu pievienot kontaktligzdai tikai izslēgtā stāvoklī. Pievienojuma kabeli vienmēr turēt atstatus no mašīnas darbības lauka. Kabelim vienmēr jāatrodas aiz mašīnas. Pirms katras lietošanas pārbaudīt, vai nav bojāts vai novecojis pats instruments, pievienojuma kabelis, akumulātori, pagarinājuma kabelis un kontaktdakša. Bojātās detaļas drīkst labot tikai speciālists. Elektrības kāpumi izraisa sprieguma svārstības unvar ietekmēt citas elektroierīces tajā pašā elektrībasslēgumā. Lai mazinātu sprieguma svārstības,pievienojiet izstrādājumu strāvas padevei, kuraspretestība ir vienāda ar 0,3 Ω. Sazinieties ar savuelektroenerģijas piegādātāju, lai saņemtu plašākuinformāciju. APKOPE Zāģi nedrīkst nekādā veidā modicēt, kā arī nedrīkst izmantot piederumus, kas nav ražotāja apstiprināti. Tas var mazināt jūsu un citu drošību. Neizmantojiet zāģi, ja slēdži, aizsargi vai citas šī zāģa funkcijas nedarbojas, kā paredzēts. Atgrieziet to pilnvarotā servisa centrā, lai veiktu remonta un regulēšanas darbus. Neveiciet nekādas regulēšanas darbības, kamēr zāģa asmens griežas. Vienmēr pārliecinieties, vai kontaktdakša ir izņemta no barošanas avota, pirms veicat ierīces regulēšanas, eļļošanas vai apkopes darbus. Pirms un pēc katras lietošanas reizes pārbaudiet, vai zāģa daļas nav bojātas vai salūzušas, un uzturiet to labā darba kārtībā, nekavējoties nomainot vajadzīgās daļas ar ražotāja apstiprinātām rezerves daļām. Asmens pēc lietošanas ir ļoti karsts, valkājiet cimdus vai ļaujiet tam atdzist, pirms veikt apkopes vai tīrīšanas darbus. Notīriet sakrājušos putekļus, izmantojot birsti vai putekļsūcēju. Neizmantojiet saspiestu gaisu. Lat Latviski140 Lat Lai nodrošinātu drošību un uzticamību, visi remontdarbi, ieskaitot suku maiņu, jāveic pilnvarotā servisa centrā. Iekārtu un aizsardzības aprīkojumu jātīra ar tīru un sausu lupatiņu. Vajag vienmēr uzmanīt, lai būtu tīras dzesēšanas atveres. Ja nepieciešama barošanas vada nomaiņa, lai novērstu apdraudējumu, to jāveic ražotājam vai tā pārstāvim. Izmantojiet tikai rmu AEG piederumus un rmas rezerves daļas. Lieciet nomainīt detaļas, kuru nomaiņa nav aprakstīta, kādā no rmu AEG klientu apkalpošanas servisiem. (Skat. brošūru "Garan- tija/klientu apkalpošanas serviss".) Ja nepieciešams, klientu apkalpošanas servisā vai tieši pie rmas Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnen- den, Germany, var pieprasīt instrumenta numurs, kas norādīts uz jaudas paneļa.

ATBILSTĪBA CE NORMĀM

Mēs ar pilnu atbildību paziņojam, ka izstrādājums, kas raksturots sadaļā „Tehniskie dati”, atbilst visām attiecīgajām prasībām direktīvās 2011/65/ES (RoHS) 2006/42/EK 2014/30/ES un ir piemēroti šādi saskaņotie standarti EN 62841-1:2015 EN 62841-3-9:2015+A11:2017 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-11:2000 EN IEC 63000:2018 Winnenden, 2019-03-08 Alexander Krug / Managing Director Pilnvarotais tehniskās dokumentācijas sastādīšanā. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SIMBOLI UZMANĪBU! BÎSTAMI! Pirms jebkādiem darbiem, kas attiecas uz mašīnas apkopi, mašīnu noteikti vajag atvienot no kontaktligzdas. UZMANĪBU-Lai izvairītos no savainojumiem, lietotājam jāizlasa instrukcija! Strādājot ar mašīnu, vienmēr jānēsā aizsargbrilles. Nēsāt trokšņa slāpētāju! Jāvalkā aizsargcimdi! Raugieties, lai rokas vienmēr būtu ārpus zāģa diska zonas. Šis instruments ir piemērots tikai darbam iekštelpās. Sargāt instrumentu no lietus. ReplacethekertplateIcons Putekļu atsūces kanāls ReplacethekertplateIcons Zāģējiet tikai koksni. Nelūkot cieši lāzera starā. LASER

λ: 650nm; P≤1mW EN 60825-1:2014 Produkts atbilst lāzera 2.klasei saskaņā ar EN 60825-1:2014. Zāģa ripas ārējais diametrs x iekšējais diametrs Griešanās virzienu Zāģa plātnes zobi 2,4 / 2,6 mm Zāģējuma platums

Tukšgaitas apgriezienu skaits

Voltāža Maiņstrāva II aizsardzības klases elektroinstruments. Elektroinst- ruments, kuram aizsardzība pret elektrisko triecienu ir atkarīga ne tikai no pamata izolācijas, bet arī no tā, ka tiek piemēroti papildu aizsardzības pasākumi, piemēram, dubultā izolācija vai pastiprināta izolācija. Aizsarga pieslēgšanai instrumenti nav paredzēti. Elektroiekārtas nedrīkst izmest kopā ar sadzīves atkri- tumiem. Elektriskās un elektroniskās iekārtas ir jāsavāc atsevišķi un jānodod pārstrādes uzņēmumam, kas no tām atbrīvosies dabai draudzīgā veidā. Meklējiet otrreizējās pārstrādes poligonus un savākšanas punktus vietējās pārvaldes iestādēs vai pie preces pārdevēja. Eiropas atbilstības zīme Ukrainas atbilstības zīme Eirāzijas atbilstības zīme Latviski141 Liet Lietuviškai TECHNINIAI DUOMENYS Traukiamasis kampinis apipjovimo pjūklas * PS 216 L PS 254 L Produkto numeris 4699 98 01 ... ... 000001-999999
