| Znamka | AEG |
| Model | PS 216 L |
| Vrsta izdelka | Radialna kotna žaga |
| Napajanje | 220-240 V ~ 50 Hz, 1400 W, 6,5 A |
| Hitrost v prostem teku | 5000 min⁻¹ |
| Premer lista | 216 mm, izvrtina 30 mm |
| Največja debelina telesa lista | 1,6 mm |
| Najmanjša debelina zoba lista | 2,4 mm |
| Rezalna zmogljivost (0°/0°) | 65 x 305 mm |
| Rezalna zmogljivost (45°/0°) | 65 x 215 mm |
| Rezalna zmogljivost (0°/45°) | 36 x 305 mm |
| Teža (po EPTA 01/2014) | 16,7 kg |
| Raven zvočnega tlaka | 99,27 dB(A) (negotovost K=3 dB) |
| Raven zvočne jakosti | 112,27 dB(A) (negotovost K=3 dB) |
| Razred zaščite | II (dvojna izolacija) |
| Glavne funkcije | Kotni rez, poševni rez, sestavljeni rez; drsno vodilo; laser razred 2; LED osvetlitev; nastavljiv globinski omejevalnik |
| Varnost | Spodnje varovalo, zavora, stikalo za vklop/izklop, gumb za zaustavitev linearne palice, zaklepanje poševnega kota |
| Vzdrževanje in čiščenje | Očistite s krtačo ali sesalnikom; ne uporabljajte stisnjenega zraka; zamenjajte obrabljene liste; popravila v pooblaščenem servisu |
| Nadomestni deli in popravljivost | Žagin list EN 847-1/0216x030x2,4/48T; vložna plošča; deli na voljo prek servisa AEG |
| Splošne informacije | Predvidena uporaba: žaganje lesa in podobnih materialov; certifikat CE; vključuje navodila za uporabo |
Pogosto zastavljena vprašanja - PS 216 L AEG
Vprašanja uporabnikov o PS 216 L AEG
0 vprašanje o tej napravi. Odgovorite na tiste, ki jih poznate, ali zastavite svoje.
Zastavite novo vprašanje o tej napravi
Prenesite navodila za vaš Vbodna žaga v formatu PDF brezplačno! Poiščite svoja navodila PS 216 L - AEG in vzemite svojo elektronsko napravo nazaj v roke. Na tej strani so objavljeni vsi dokumenti, potrebni za uporabo vaše naprave. PS 216 L znamke AEG.
NAVODILA ZA UPORABO PS 216 L AEG
Nejeina j komplektacija. Ei kuulu tarne komplekti
HeBxoOJNTBo6bEmNoCTaBKn
Zajistite vhodno prezračevanje na delovnem mestu. Ne jejte, ne pijte in ne kadite v delovnem območju.
Poškodba sluha, če se ne uporablja učinkovita zaščita sluha.
OPOZORILO
Prahovod za priklop
Žagajte samo les.
Ne glejte v laserski žarek.
Izdelek ustreza laserskemu razredu 2 po EN 60825-1:2014.
Žagin list x luknja
Smer vrtenja
Ostri zobje
Širina reza
Prosti tek
napetost
Stridavy proud
Električni aparat z zaščitnim razredom II. Električni aparat, pri katerem zaščita pred udarom električnega toka ni odvisna samo od osnovne izolacije, temveč tudi od uporabe dodatnih zaščitnih ukrepov, kot sta dvojna izolacija ali ojačana izolacija.
Ni naprave za priključitev zaščitnega vodnika.

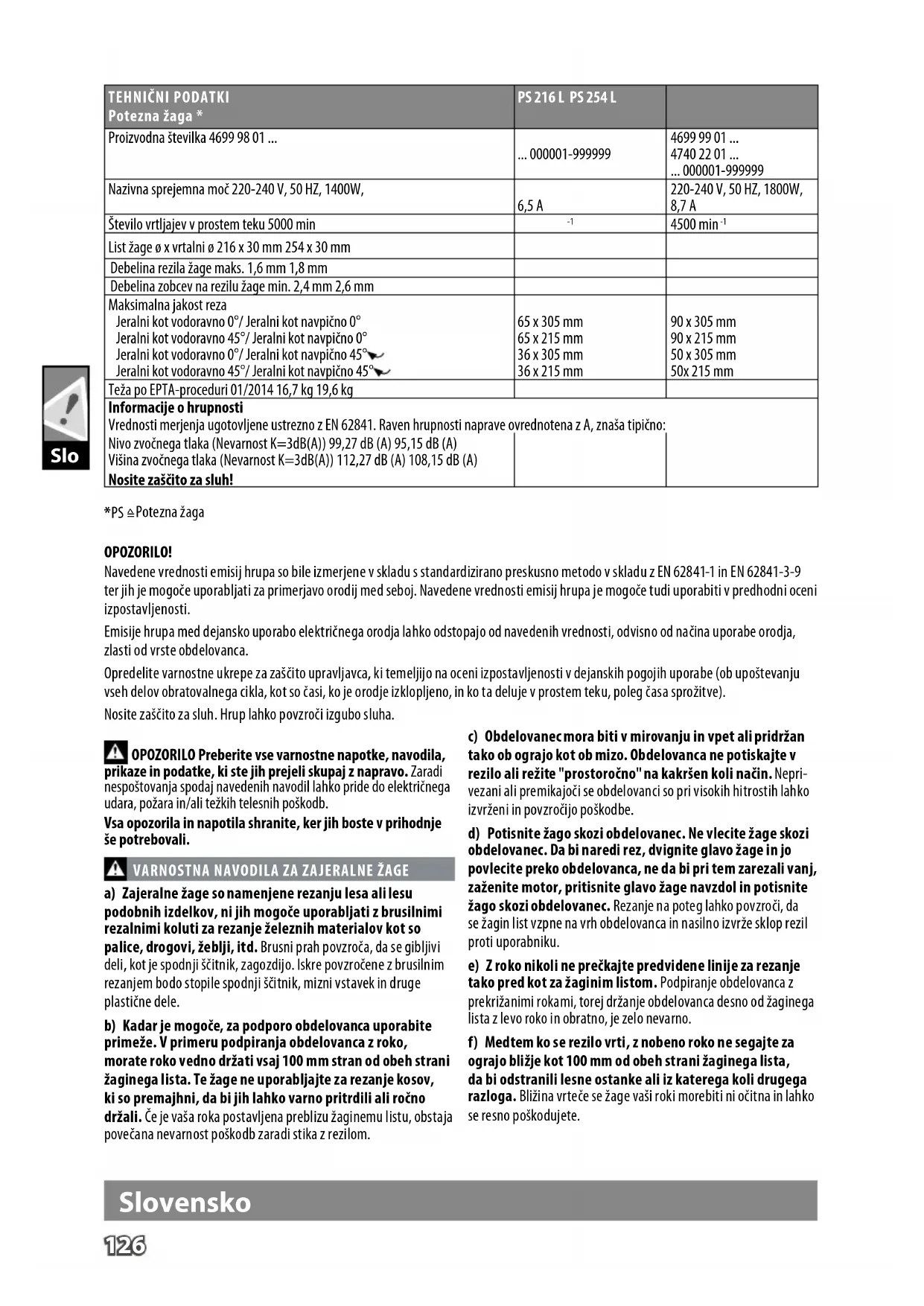

| TEHNIČNI PODATKI Poteznažaga* | PS 216 L PS 254 L | |
| Proizvodna stevilka 4699 98 01 ... | ... 000001-999999 | 4699 99 01 ... |
| 4740 22 01 ... | ||
| ... 000001-999999 | ||
| Nazivna sprejemna moč 220-240 V, 50 HZ, 1400W, | 6,5 A | 220-240 V, 50 HZ, 1800W, |
| 8,7 A | ||
| Število vrtlajev v prostem teku 5000 min | -1 | 4500 min-1 |
| List Žage ø x vrtlalni ø 216 x 30 mm 254 x 30 mm | ||
| Debelina rezila Žage maks. 1,6 mm 1,8 mm | ||
| Debelina zobcev na rezilu Žage min. 2,4 mm 2,6 mm | ||
| Maksimalna jakost reza | ||
| Jeralni kot vodoravno 0°/ Jeralni kot navpićno 0° | 65 x 305 mm | 90 x 305 mm |
| Jeralni kot vodoravno 45°/ Jeralni kot navpićno 0° | 65 x 215 mm | 90 x 215 mm |
| Jeralni kot vodoravno 0°/ Jeralni kot navpićno 45° | 36 x 305 mm | 50 x 305 mm |
| Jeralni kot vodoravno 45°/ Jeralni kot navpićno 45° | 36 x 215 mm | 50x 215 mm |
| Teža po EPTA-proceduri 01/2014 16,7 kg 19,6 kg | ||
| Informacije o hrupnosti | ||
| Vrednosti merjenja ugotovljene ustrezno z EN 62841. Raven hrupnosti naprave ovrednotena z A, znaša tipićno: | ||
| Nivo zvočnegа tlaka (Nevarnost K=3dB(A)) 99,27 dB (A) 95,15 dB (A) | ||
| Višina zvočnegа tlaka (Nevarnost K=3dB(A)) 112,27 dB (A) 108,15 dB (A) | ||
| Nosite zašcito za sluh! |
*PS ≡ Potezna žaga
OPOZORILO!
Navedene vrednosti emisij hrupa so bile izmerjene v skladu s standardizirano preskusno metodo v skladu z EN 62841-1 in EN 62841-3-9 ter jih je mogoče uporabljati za primerjavo orodij med seboj. Navedene vrednosti emisij hrupa je mogoče tudi uporabiti v predhodni oceni izpostavljenosti.
Emisije hrupa med dejansko uporabo električnega orodja lahko odstopajo od navedenih vrednosti, odvisno od načina uporabe orodja, zlasti od vrste obdelovanca.
Opredelite varnostne ukrepe za zaščito upravljavca, ki temeljijo na oceni izpostavljenosti v dejanskih pogojih uporabe (ob upoštevanju vseh delov obratovalnega cikla, kot so časi, ko je orodje izklopljeno, in ko deluje v prostem teku, poleg časa sprožitve).
Nosite zaščito za sluh. Hrup lahko povzroči izgubo sluha.
A OPOZORILO Preberite vse varnostne napotke, navodila, prikaze in podatke, ki ste jih prejeli skupaj z napravo. Zaradi neupoštevanja spodaj navedenih navodil lahko pride do električnega udara, požara in/ali težkih telesnih poškodb.
Vsa opozorila in napotila shranite, ker jih boste v prihodnje še potrebovali.
VARNOSTNA NAVODILA ZA ZAJERALNE ŽAGE
a) Zajeralne žage so namenjene rezanju lesa ali lesu podobnih izdelkov, ni jih mogoče uporabljati z brusilnimi rezalnimi koluti za rezanje železnih materialov, kot so palice, drogovi, žeblji itd. Brusni prah povzroča, da se gibljivi deli, kot je spodnji ščitnik, zagozdijo. Iskre, povzročene z brusilnim rezanjem, bodo stopile spodnji ščitnik, mizni vstavek in druge plastične dele.
b) Kadar je mogoče, za podporo obdelovanca uporabite primeže. V primeru podpiranja obdelovanca z roko, morate roko vedno držati vsaj 100 mm stran od obeh strani žaginega lista. Te žage ne uporabljajte za rezanje kosov, ki so premajhni, da bi jih lahko varno pritrdili ali ročno držali. Če je vaša roka postavljena preblizu žaginemu listu, obstaja povečana nevarnost poškodb zaradi stika z rezilom.
c) Obdelovanec mora biti v mirovanju in vpet ali pridržan tako ob ograjo kot ob mizo. Obdelovanca ne potiskajte v rezilo ali rezite "prostoročno" na kakršen koli način. Nepritrjeni ali premikajoči se obdelovanci so pri visokih hitrostih lahko izvrženi in povzročijo poškodbe.
d) Potisnite žago skozi obdelovanec. Ne vlecite žage skozi obdelovanec. Da bi naredili rez, dvignite glavo žage in jo povlecite preko obdelovanca, ne da bi pri tem zarezali vanj, zaženite motor, pritisnite glavo žage navzdol in potisnite žago skozi obdelovanec. Rezanje na poteg lahko povzroči, da se žagin list vzpne na vrh obdelovanca in nasilno izvrže sklop rezil proti uporabniku.
e) Z roko nikoli ne prečkajte predvidene linije za rezanje tako pred kot za žaginim listom. Podpiranje obdelovanca s prekrižanimi rokami, torej držanje obdelovanca desno od žaginega lista z levo roko in obratno, je zelo nevarno.
f) Medtem ko se rezilo vrti, z nobeno roko ne segajte za ograjo bližje kot 100 mm od obeh strani žaginega lista, da bi odstranili lesne ostanke ali iz katerega koli drugega razloga. Bližina vrteče se žage vaši roki morda ni očitna in lahko se resno poškodujete.
g) Pred rezanjem preglejte obdelovanec. Če je obdelovanec upognjen ali ukrivljen, ga pritrdite tako, da je zunanja upognjena stran obrnjena proti ograji. Vedno se prepričajte, da med obdelovancem, ograjo in mizo vzdolž linije reza ni vrzeli. Upognjeni ali ukrivljeni obdelovanci se lahko zvijejo ali premaknejo in povzročijo zagozdenje na vrtečem se žaginem listu med rezanjem. Na obdelovancu ne sme biti žebljev ali tujih predmetov. h) Žage ne uporabljajte, dokler miza ni prosta vseh orodij, lesnih ostankov itd., razen obdelovanca. Majhni delci ali razmajani kosi lesa ali drugi predmeti, ki pridejo v stik z vrtečim se rezilom, so lahko izvrženi z visoko hitrostjo. i) Režite le en obdelovanec naenkrat. Več zloženih obdelovancev ni mogoče ustrezno prijeti ali podpreti in se lahko med rezanjem sprimejo na rezilo ali premaknejo. j) Pred uporabo poskrbite, da je zajeralna žaga nameščena ali postavljena na ravno, stabilno delovno površino. Ravna in stabilna delovna površina zmanjša tveganje, da zajeralna žaga postane nestabilna. k) Načrtujte svoje delo. Vsakič, ko spremenite nastavitev naklona in kota zajeralne žage, poskrbite, da je nastavljiva ograja pravilno nastavljena za podporo obdelovanca in ne bo ovirala rezila ali varovalnega sistema. Ne da vklopite orodje in brez obdelovanca na mizi, premaknite žagin list skozi celoten simulirani rez, da se prepričate, da ne pride do interference ali nevarnosti, da bi prerezali ograjo. l) Za obdelovance, ki so večji ali daljši od plošče mize, zagotovite ustrezno podporo, kot je podaljšek za mizo, koza za žaganje itd. Obdelovanci, ki so daljši ali širši od mize zajeralne žage, se lahko prevrnejo, če niso varno podprti. Če se odrezani kos ali obdelovanec prevrne, lahko dvigne spodnji ščitnik ali pa je izvržen s strani vrtečega se rezila. m) Ne uporabljajte druge osebe kot nadomestilo za razširitev mize ali kot dodatno podporo. Nestabilna podpora obdelovanca lahko povzroči, da se rezilo zagozdi ali pa se obdelovanec med rezanjem premakne ter povleče vas in pomočnika v vrteče se rezilo. n) Odrezani kos ne sme biti zagozden ali stisnjen s kakršnimi koli sredstvi ob vrtečo se žago. Če je omejen, npr. s pomočjo dolžinskega prislona, se odrezani kos lahko zagozdi med rezilo in je silovito izvržen. o) Vedno uporabljajte primež ali opremo, zasnovano za ustrezno podporo okroglih materialov, kot so palice in cevi. Med rezanjem so palice nagnjene k obračanju, kar povzroči, da rezilo "ugrizne" in potegne obdelovanec skupaj z vašo roko v rezilo. p) Preden se rezilo dotakne obdelovanca, mora doseči polno hitrost. To bo zmanjšalo tveganje za izvrženje obdelovanca. q) Če se obdelovanec ali rezilo zagozdi, ugasnite zajeralno žago. Počakajte, da se vsi gibljivi deli ustavijo, in iztaknite vtič iz vira napajanja in/ali odstranite baterijski sklop. Potem odstranite zagozdeni material. Nadaljevanje žaganja z zagozdenim obdelovancem lahko povzroči izgubo nadzora ali škodo na zajeralni žagi. r) Po končanem rezanju spustite stikalo, držite glavo žage navzdol in počakajte, da se rezilo ustavi, preden odstranite odrezani kos. Iztegovanje roke proti rezilu v prostem teku je nevarno.
Pri izvajanju nepopolnega reza ali ob sprostitvi stikala, preden je glava žage v popolnoma spodnjem položaju, trdno držite ročico. Zavorno delovanje žage lahko povzroči nenaden poteg glave žage navzdol, kar povzroči možnost telesne poškodbe.
REZILO ZA LES – SPECIALNI VARNOSTNI NAPOTKI
Pred uporabo žaginega lista in stroja pozorno preberite priročnik in navodila.
Stoj mora biti v dobrem stanju, os brez deformacij in vibracij.
Žage ne uporabljajte, če varovala niso v pravilnem položaju, dobrem stanju in ustrezno vzdrževana.
Poskrbite, da je upravljavec ustrezno usposobljen za varnostne ukrepe, namestitve in delovanje stroja.
Pri uporabi stroja vedno nosite zaščitna očala in zaščito za ušesa. Priporočljiva je uporaba rokavic, vzdržljivih nedrsečih čevljev in predpasnika.
Pred uporabo kakršne koli dodatne opreme preberite priročnik z navodili. Nepravilna uporaba dodatne opreme lahko povzroči škodo in poveča možnosti za poškodbe.
Uporabljajte le rezila, ki so določena v tem priročniku in so v skladu z EN 847-1.
Upoštevajte največjo hitrost, označeno na žaginem listu.
Prepričajte se, da je hitrost, označena na žaginem listu, enaka ali večja od hitrosti, označene na žagi.
Vedno uporabljajte žagine liste pravilne velikosti, ki se prilegajo obliki prijemalne prirobnice. Žagini listi, ki se ne ujemajo z montažnimi deli žage, se vrtijo neenakomerno in povzročijo izgubo nadzora nad napravo.
Ne uporabljajte rezil s premerom večjim ali manjšim od priporočenega. Za nameščanje rezila na os ne uporabljajte distančnikov.
Pred vsako uporabo preverite konice žaginega lista, da niso poškodovane ali nenormalnega videza. Konice, ki so poškodovane ali ohlapne, lahko med uporabo postanejo leteči predmeti in povečajo možnost telesnih poškodb.
Napokani listi žage in tisti, ki so spremenili svojo obliko, se ne smejo uporabljati! Ne uporabljajte žaginih listov, ki so poškodovani ali deformirani.
Zavrzite žagin list, ki je poškodovan, deformiran, izkrivljen ali razpokan. Popravilo ni dovoljeno.
Ne uporabljajte žaginih listov, izdelanih iz hitroznega jekla.
Pred uporabo se prepričajte, da je žagin list pravilno nameščen, in privijte matico osi (navor zategovanja pribl. 12 Nm).
Pritrdilni vijak in matice morajo biti priviti z uporabo ustreznega ključa, itd.
Podaljšanje ključa ali zategovanje z uporabo kladiva ni dovoljeno.
Prepričajte se, da so vsa rezila in prirobnice čisti ter da so utori prirobnice usmerjeni proti rezilu.
Prepričajte se, da se rezilo vrti v pravi smeri.
Pred delom izvedite navidezni rez z izklopljenim motorjem, tako lahko preverite položaj rezila, delovanje varoval v povezavi z drugimi strojnimi deli in obdelovanca.
Nikoli ne pustite stroja brez nadzora.
Če je stroj še vedno v teku in če glava ni v položaju mirovanja, ne izvajajte kakršnegakoli čiščenja ali vzdrževalnih del.
Nikoli ne poskušajte stroja med delovanjem ustaviti na hitro tako, da rezilo blokirate z drugim pripomočkom ali sredstvom, saj lahko pride do hudih nesreč.
Pred zamenjavo rezila ali postopki vzdrževanja žago odklopite iz električnega omrežja ali odstranite baterijo.
Bodite pozorni ob pakiranju in razpakiranju rezila, saj se zaradi ostrih konic rezila lahko hitro poškodujete.
Pri rokovanju z rezilom uporabite držalo ali nosite rokavice.
Rezilo hranite v originalni embalaži ali drugi ustrezni embalaži, v suhem prostoru in stran od kemikalij, ki lahko poškodujejo rezilo.
NADALJNA VARNOSTNA IN DELOVNA OPOZORILA
Obdelovanca vedno varno in zanesljivo vpnite.
Zagotovite, da bo stroj zmeraj stal varno (npr. pritrditev na pult).
Nosite zaščito za sluh. Hrup lahko povzroči izgubo sluha.
Pri delu s strojem vedno nosite zaščitna očala. Pri rokovanju z rezilom ali grobim materialom nosite rokavice in vzdržljive nedrseče čevlje za zaščito stopal pred obdelovanci, ki lahko padejo iz območja rezanja.
Pred nastavljanjem, mazanjem ali kakršnim koli vzdrževanjem naprave vedno preverite, ali je električni vtič izvlečen iz električnega omrežja.
Stroj priklopite na vtičnico samo v izklopljenem stanju.
Nikoli ne segajte v območje v bližini rezila, razen če je rezilo popolnoma ustavljeno.
Pred uporabo temeljito preglejte orodje za kakršno koli škodo ali utrujenost materiala. Poškodovane dele dajte v popravilo zgolj strokovnjaku.
Brezpogojno uporabljajte zaščitne priprave stroja. Če varovala niso na mestu in ne delujejo pravilno, stroja ne uporabljajte.
Spodnje varovalo noža se mora odpreti samo, ko je rezilo spuščeno na obdelovanec, ter se mora vedno prosto premikati in se samodejno zapirati.
Med delovanjem vedno pritrdite in uporabite držala za podaljševalno vodilo za podporo obdelovanca.
Nikoli ne spreminjajte ali predelujte žage ali njene funkcije. Vaša varnost je lahko ogrožena.
Ne uporabljajte žaginih listov, ki so razpokani, poškodovani ali deformirani.
Ne uporabljajte žaginih listov izdelanih iz hitroreznega jekla.
Uporabljajte samo ostre žagine liste. Topa rezila zamenjajte z novimi.
Vedno uporabljajte žagine liste pravilne velikosti, ki se prilegajo obliki prijemalne prirobnice.
Žagini listi, ki se ne ujemajo z montažnimi deli žage, se vrtijo neenakomerno in povzročijo izgubo nadzora nad napravo.
Uporabljajte le rezila, ki so določena v teh navodilih in so v skladu z EN 847-1.
Za pritrditev žaginega lista ne uporabljajte prirobnic, podložk in matic, ki niso priložene ali navedene v priročniku za uporabo.
Izberite rezanemu materialu ustrezen žagin list. Izdelka ne uporabljajte za rezanje materialov, ki niso navedeni v relevantnem odstavku tega priročnika.
Pomembno je preprečiti pregrevanje rezila in taljenje plastičnega obdelovanca med rezanjem.
Ravnati se je potrebno glede na največje dovoljeno število vrtljajev, navedeno na žaginem listu. Uporabljajte samo žagin list, ki je
označen s hitrostjo, ki je enaka ali višja od hitrosti, označene na orodju.
Če je mizni vstavek obrabljen ali poškodovan, ga zamenjajte.
Pred delom, z izklopljenim motorjem, izvedite simulirani rez, tako da lahko preverite položaj rezila, delovanje varoval v povezavi z drugimi strojnimi deli in namestitev obdelovanca.
Med izvajanjem zajeralnih, stožčastih ali sestavljenih zajeralnih rezov, nastavite drsno ograjo, da zagotovite ustrezno razdaljo od rezila.
Pri transportu izdelka mora biti nosilec vedno nameščen.
Tla ohranjajte prosta ostankov materiala, npr. odrezkov in ostankov žaganja.
Kadar stroj obratuje in kadar glava žage ni v stanju mirovanja, iz območja žaganja ne odstranjujte nobenih ostankov žaganja ali drugih delov obdelovancev.
Dolge obdelovance je potrebno podpreti. Delovno območje žage vključuje celoten obseg obdelovanca. Upravljavec mora to območje zavarovati pred nenamernim dotikom drugih oseb ali predmetov, ki lahko med delovanjem premikajo obdelovanec.
Prah, ki nastaja pri delu, je pogosto zdravju škodljiv in naj ne zaide v telo. Uporabljajte odsesavanje prahu in dodatno nosite primerno masko za zaščito proti prahu. Prah, ki se usede, temeljito očistite, npr. posesajte.
LED diod ali laserja ne zamenjajte z drugo vrsto. Popravila lahko izvede samo proizvajalec ali pooblaščeni serviser.
Tokovna konica povzroči fluktuacije napetosti in lahko vpliva na druge električne izdelke na istem električnem vodu.
Izdelek priključite na napajanje impedance 0,3 Ω, da čim bolj zmanjšate napetostna nihanja. Za nadaljnja pojasnila se obrnite na svojega dobavitelja električne energije.
SPECIALNI VARNOSTNI NAPOTKI ZA LASER
Lasersko sevanje, uporabljeno pri tej žagi, je razreda II z največ P≤1mW in λ: 650nm valovne dolžine. Ž optični instrumenti ne glejte direktno. Neupoštevanje pravil lahko povzroči hude telesne poškodbe.
Med delovanjem ne glejte v žarek.
Laserskega žarka ne usmerjajte neposredno v oči drugih. Lahko povzroči resne poškodbe oči.
Laserja ne postavljajte v položaj, ki lahko povzroči, da kdorkoli gleda v laserski žarek namerno ali nenamerno.
Za gledanje laserskega žarka ne uporabljajte optičnih orodij.
Laserja ne uporabljajte v prisotnosti otrok in le-tem ne dovolite upravljanja z laserjem.
Ne poskušajte sami popravljati laserske naprave.
Ne poskušajte sami zamenjati delov laserske naprave.
Popravila lahko izvede samo proizvajalec ali pooblaščeni serviser.
Laserskega žarka ne usmerjajte na osebe ali živali in sami ne glejte v laserski žarek.
Potezna krožna žaga je namenjena žaganju trdega in lepljenega lesa z ali brez lepljenim furnirjem, plastiko in materialom, podobnim lesu.
Potezno krožno žago lahko uporabljajo le odrasle osebe, ki so prebrale priročnik za uporabo in razumejo tveganja in nevarnosti.
Potezna krožna žaga mora biti pritrjena na zgornjo ploskev trdne klopi. Če baza ni dobro pritrjena, se lahko celoten stroj med rezanjem premakne, kar povečuje možnost hudih telesnih poškodb.
Potezna krožna žaga je zasnovana za poševne in zajeralne reze. Zmogljivosti za različne vrste rezov so podane v specifikacijah proizvodov v tem priročniku.
Potezna krožna žaga se uporablja v suhih pogojih, pri odlični osvetlitvi prostora in ob ustreznem prezračevanju.
Potezna krožna žaga je namenjena za potrošniško uporabo in jo je treba uporabljati le kot je opisano zgoraj ter ni predvidena za noben drug namen.
PREOSTALE NEVARNOSTI
Tudi pri uporabi potezne krožne žage, kot je predpisano, je žal nemogoče popolnoma odpraviti nekatere preostale dejavnike tveganja. Pojavijo se lahko naslednje nevarnosti in upravljavec mora biti posebej pozoren, da se prepreči naslednje:
- Tveganje stika z nepokritimi deli vrtečega se žaginega lista.
- Odkok obdelovancev ali delov obdelovancev zaradi nepravilne namestitve ali ravnanja.
- Izvrženje okvarjenih karbidovih konic iz žaginega lista.
- Poškodbe dihal.
NAPOTEK: Nosite maske za zaščito dihal, ki vsebujejo filtre, primerne na material, ki ga obdelujete.
Poskrbite za zadostno prezračevanje na delovnem mestu. V delovnem območju ne jesti, piti in ne kaditi.
Ob neuporabi učinkovite zaščite so možne poškodbe sluha.
OPOZORILO
Prah nekaterih barv, premazov in materialov lahko povzroči draženje ali alergijske reakcije dihal. Prah lesa, kot so hrast, bukev, vlaknene plošče srednje gostote in drugih, je rakotvoren. Materiale, ki vsebujejo azbest, lahko obdelujejo ali predelujejo samo usposobljeni specializirani izvajalci.
OPOZORILO
Če uporabljate orodje dlje časa, lahko pride do telesnih poškodb ali pa se te poslabšajo. Če uporabljate katero koli orodje dlje časa, poskrbite za redne premore.
SPOZNAJTE SVOJ IZDELEK
Glejte stran A.
- Ročaj, izolirana prijemna površina
- Stikalo za vklop
- Varnostna ročica za zaklepanje
- Zunanja prirobnica
- Rezilo žage
- Spodnje varovalo
- Fiksirano varovalo
- Rezalna plošča
- Ročica za zaklepanje vrtljive plošče
- Zgornji ročaj
- Zgornje varovalo
- Drča za prah
- Gumb za zaustavitev linearne palice
- Objemka
- Kotna varnostna ročica za navpično poševno rezanje
16. Drsno varovalo 17. Nosilec obdelovanca 18. Podaljševalno vodilo 19. Pritrdilne luknje x4 20. Vrtljiva plošča 21. Skala za zajeralne reze 22. Nastavitveni vijak za 45° poševni kot 23. Nastavitveni vijak za 90° poševni kot 24. Stikalo za lučko LED 25. Stikalo za laser 26. Gumb za blokado vretena 27. Plošča za nastavitev globine reza 28. Gumb za nastavitev globine reza
SEZNAM NADOMESTNIH DELOV
- PS 216 L: Potezna žaga EN 847-1/ø216 x ø30 x 2,4 / 48T / HW / n maks. 7000 min-1 (Stran A: No. 5)
- PS 254 L: Potezna žaga EN 847-1/ø254 x ø30 x 2,6 / 48T / HW / n maks. 7400 min-1 (Stran A: No. 5) K Rezalna plošča (Stran A: No. 8)
OMREŽNI PRIKLJUČEK
Priključite samo na enofazni izmenični tok in samo na omrežno napetost, ki je označena na tipski ploščici. Priključitev je možna tudi na vtičnice brez zaščitnega kontakta, ker obstaja nadgradnja zaščitnega razreda.
Vtičnice v zunanjem področju morajo biti opremljene z zaščitnimi stikali za okvarni tok (FI, RCD, PRCD). To zahteva instalacijski predpis za vašo električno napravo. Prosimo, da to pri uporabi naše naprave upoštevate.
Stroj priklopite na vtičnico samo v izklopljenem stanju.
Vedno pazite, da se priključni kabel ne približa področju delovanja stroja. Kabel vedno vodite za strojem.
Pred vsako uporabo kontrolirajte napravo, priključni kabel, AkkuPack, kabel za podaljšek in vtikač glede poškodb in obrabe. Poskrbite, da poškodovane dele popravi izključno strokovnjak.
Tokovna konica povzroči fluktuacije napetosti in lahko vpliva na druge električne izdelke na istem električnem vodu. Izdelek priključite na napajanje z impedanco 0,3 Ω, da čim bolj zmanjšate napetostna nihanja.
Ne spreminjajte žage na kakršen koli način in ne uporabljajte opreme, ki je proizvajalec ni odobril. Ogrožena je lahko vaša varnost in varnost drugih.
Ne uporabljajte žage, če katera od stikal, varoval ali drugih funkcij žage ne deluje, kot je predvideno. Vrnite na pooblaščeni servisni center za strokovno popravilo ali nastavitev.
Medtem ko je žagin list v gibanju, ne izvajajte nobenih nastavitev.
Pred nastavljanjem, mazanjem ali kakršnim koli vzdrževanjem naprave vedno preverite, ali je električni vtič izvlečen iz električnega omrežja.
Pred in po vsaki uporabi preglejte žago, da ni poškodovana in da ni zlomljenih delov ter jo ohranjajte v brezhibnem stanju, tako da dele zamenjate z rezervnimi deli, odobrenimi s strani proizvajalca.
Rezilo je po uporabi zelo vroče, zato nosite rokavice in pustite, da se ohladi, preden pričnete s postopki vzdrževanja ali čiščenja.
S krtačo ali sesalnikom očistite nakopičen prah. Ne uporabljajte stisnjenega zraka.
Zagotavljanje varnosti in zanesljivosti mora vsa popravila, vključno z zamenjavo krtač, opraviti pooblaščeni servisni center. Napravo in zaščitno pripravo čistite s suho krpo.
Pazite na to, da so prezračevalne reže stroja vedno čiste.
Če je potrebna zamenjava napajalnega kabla, mora to storiti proizvajalec ali njegov zastopnik, da bi se izognili nevarnosti za varnost. Uporabljajte samo AEG pribor in nadomestne dele. Poskrbite, da sestavne dele, katerih zamenjava ni opisana, zamenjajo v AEG servisni službi (upoštevajte brošuro Garancija/Naslovi servisnih služb).
Po potrebi se lahko pri vaši servisni službi ali direktno pri Techtronic Industries GmbH naroči eksplozijska risba naprave ob navedbi tipa stroja in številke s tipske ploščice. Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
Slovensko
CE-IZJAVA O KONFORMNOSTI
S polno odgovornostjo izjavljamo, da izdelek, opisan pod „Tehnični podatki" izpolnjuje vse ustrezne določbe direktiv
2011/65/EU (RoHS)
2006/42/ES
2014/30/EU
ter da so bili uporabljeni naslednji harmonizirani standardi
EN 62841-1:2015
EN 62841-3-9:2015+A11:2017
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-11:2000
EN IEC 63000:2018
Winnenden, 2019-03-08
Pred vsemi deli na stroju izvlecite vtikač iz vtičnice.
OPOZORILO - Za zmanjšanje tveganj telesnih poškodb mora uporabnik prebrati navodila za uporabo!
Pri delu s strojem vedno nosite zaščitna očala.
Nosite zaščito za sluh!
Nosite zaščitne rokavice.
Naprava je primerna samo za uporabo v prostorih, naprave ne izpostavljajte dežju.
Električno orodje zaščitnega razreda II. Električno orodje, pri katerem zaščita pred električnim udarom ni odvisna zgolj od osnovne izolacije, temveč tudi od tega, da so uporabljeni dodatni ukrepi, kot dvojna ali okrepljena izolacija.
Ni priprave za priključek zaščitnega vodnika.
Električnih naprav ni dovoljeno odstranjevati skupaj z gospodinjskimi odpadki. Električne in elektronske naprave je potrebno zbirati ločeno in za okolju prijazno odstranitev oddati podjetju za recikliranje. Pri krajevnem uradu ali vašem strokovnem prodajalcu se pozanimajte glede reciklirnih dvorišč in zbirnih mest.
Evropska oznaka za združljivost
Ukrajinska oznaka za združljivost
Evrazijska oznaka za združljivost
Slovensko
| TEHNIČKI PODACI Vlačna pila za obrezivanje i iskošavanje * | PS 216 L PS 254 L | |
| Broj proizvodnje 4699 98 01 ... | ... 000001-999999 | 4699 99 01 ... |
| 4740 22 01 ... | ||
| ... 000001-999999 | ||
| Snaga nominalnog prijema 220-240 V, 50 HZ, 1400W, | 6,5 A | 220-240 V, 50 HZ, 1800W, |
| 8,7 A | ||
| Broj okretaja praznog hoda 5000 min | -1 | 4500 min-1 |
| List pile-ø x Bušenje-ø 216 x 30 mm 254 x 30 mm | ||
| Debljina lista max. 1,6 mm 1,8 mm | ||
| Debljina zuba pile min. 2,4 mm 2,6 mm | ||
| Učinak rezanja max. | ||
| Kut kosog rezanja horizontalni 0°/ Kut kosog rezanja vertikalni 0° | 65 x 305 mm | 90 x 305 mm |
| Kut kosog rezanja horizontalni 45°/ Kut kosog rezanja vertikalni 0° | 65 x 215 mm | 90 x 215 mm |
| Kut kosog rezanja horizontalni 0°/ Kut kosog rezanja vertikalni 45° | 36 x 305 mm | 50 x 305 mm |
| Kut kosog rezanja horizontalni 45°/ Kut kosog rezanja vertikalni 45° | 36 x 215 mm | 50x 215 mm |
| Težina po EPTA-proceduri 01/2014 16,7 kg 19,6 kg | ||
| Informacije o buci | ||
| Mjerne vrijednosti utvrdjene odgovarajuće EN 62841. A-ocijenjeni nivo buke aparata iznosi tipićno: | ||
| Nivo pritiska zvuka (Nesigurnost K=3dB(A)) 99,27 dB (A) 95,15 dB (A) | 112,27 dB (A) | 108,15 dB (A) |
| Nivo učinka zvuka (Nesigurnost K=3dB(A)) | ||
| Nositi zašitu sluha! | ||
*PS ≡ Vlačna pila za obrezovanje in izkošanje
OPOZORILO!
Navedene vrednosti emisije hrupa so izmerjene v skladu s standardno preskusno metodo po EN 62841-1 in EN 62841-3-9 in se lahko uporabljajo za medsebojno primerjavo orodij. Navedene vrednosti emisije hrupa se lahko uporabljajo tudi za predhodno oceno izpostavljenosti.
Emisija hrupa med dejansko uporabo električnega orodja se lahko razlikuje od navedenih vrednosti, odvisno od načina uporabe orodja, zlasti od vrste obdelovanca, ki se obdeluje.
- OPOZORILO
- VARNOSTNA NAVODILA ZA ZAJERALNE ŽAGE
- REZILO ZA LES – SPECIALNI VARNOSTNI NAPOTKI
- NADALJNA VARNOSTNA IN DELOVNA OPOZORILA
- SPECIALNI VARNOSTNI NAPOTKI ZA LASER
- PREOSTALE NEVARNOSTI
- SPOZNAJTE SVOJ IZDELEK
- GLEJTE STRAN A
- SEZNAM NADOMESTNIH DELOV
- OMREŽNI PRIKLJUČEK
- SLOVENSKO
- CE-IZJAVA O KONFORMNOSTI
Znamka : AEG
Model : PS 216 L
Kategorija : Vbodna žaga
