| Marka | AEG |
| Model | PS 216 L |
| Typ produktu | Ukośnica promieniowa |
| Zasilanie | 220-240 V ~ 50 Hz, 1400 W, 6,5 A |
| Prędkość obrotowa | 5000 min⁻¹ |
| Średnica tarczy | 216 mm, otwór 30 mm |
| Maks. grubość korpusu tarczy | 1,6 mm |
| Min. grubość zębów tarczy | 2,4 mm |
| Wydajność cięcia (0°/0°) | 65 x 305 mm |
| Wydajność cięcia (45°/0°) | 65 x 215 mm |
| Wydajność cięcia (0°/45°) | 36 x 305 mm |
| Waga (zgodnie z EPTA 01/2014) | 16,7 kg |
| Poziom ciśnienia akustycznego | 99,27 dB(A) (niepewność K=3 dB) |
| Poziom natężenia akustycznego | 112,27 dB(A) (niepewność K=3 dB) |
| Klasa ochronności | II (podwójna izolacja) |
| Główne funkcje | Cięcie ukośne, cięcie pod kątem, cięcie złożone; prowadnica przesuwna; laser klasy 2; oświetlenie LED; regulowany ogranicznik głębokości |
| Bezpieczeństwo | Dolna osłona, hamulec, wyłącznik włącz/wyłącz, przycisk zatrzymania suwaka liniowego, blokada kąta pochylenia |
| Konserwacja i czyszczenie | Czyścić szczotką lub odkurzaczem; nie używać sprężonego powietrza; wymieniać zużyte tarcze; naprawy w autoryzowanym serwisie |
| Części zamienne i naprawialność | Tarcza piłowa EN 847-1/0216x030x2,4/48Z; płyta z nacięciem; części dostępne przez serwis posprzedażny AEG |
| Informacje ogólne | Przeznaczenie: cięcie drewna i podobnych materiałów; certyfikat CE; zawiera instrukcję obsługi |
Często zadawane pytania - PS 216 L AEG
Pytania użytkowników dotyczące PS 216 L AEG
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wyrzynarka w formacie PDF za darmo! Znajdź swoją instrukcję PS 216 L - AEG i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. PS 216 L marki AEG.
INSTRUKCJA OBSŁUGI PS 216 L AEG
Instrukcja oryginalna
Nie stanowi wyposażenia standardowego.
Nie wchodzi w zakres dostawy.
Nie wchodzi w zakres dostawy. Kompletacja wg załącznika.
Izolowana powierzchnia uchwytu
Jeżeli konieczne jest skorygowanie kąta ustawienia płyty prowadzącej 90° w stosunku do brzeszczotu, należy wykorzystać do tego celu śrubę regulacyjną.
*PS ≡ Szalowanie kapujące piła
UWAGA!
Elektryczny przyrząd klasy ochrony II. Elektryczny przyrząd, przy którym ochrona przed porażeniem prądem zależy nie tylko od izolacji podstawowej, ale także od zastosowania dodatkowych środków ochronnych, takich jak podwójna izolacja lub wzmocniona izolacja.

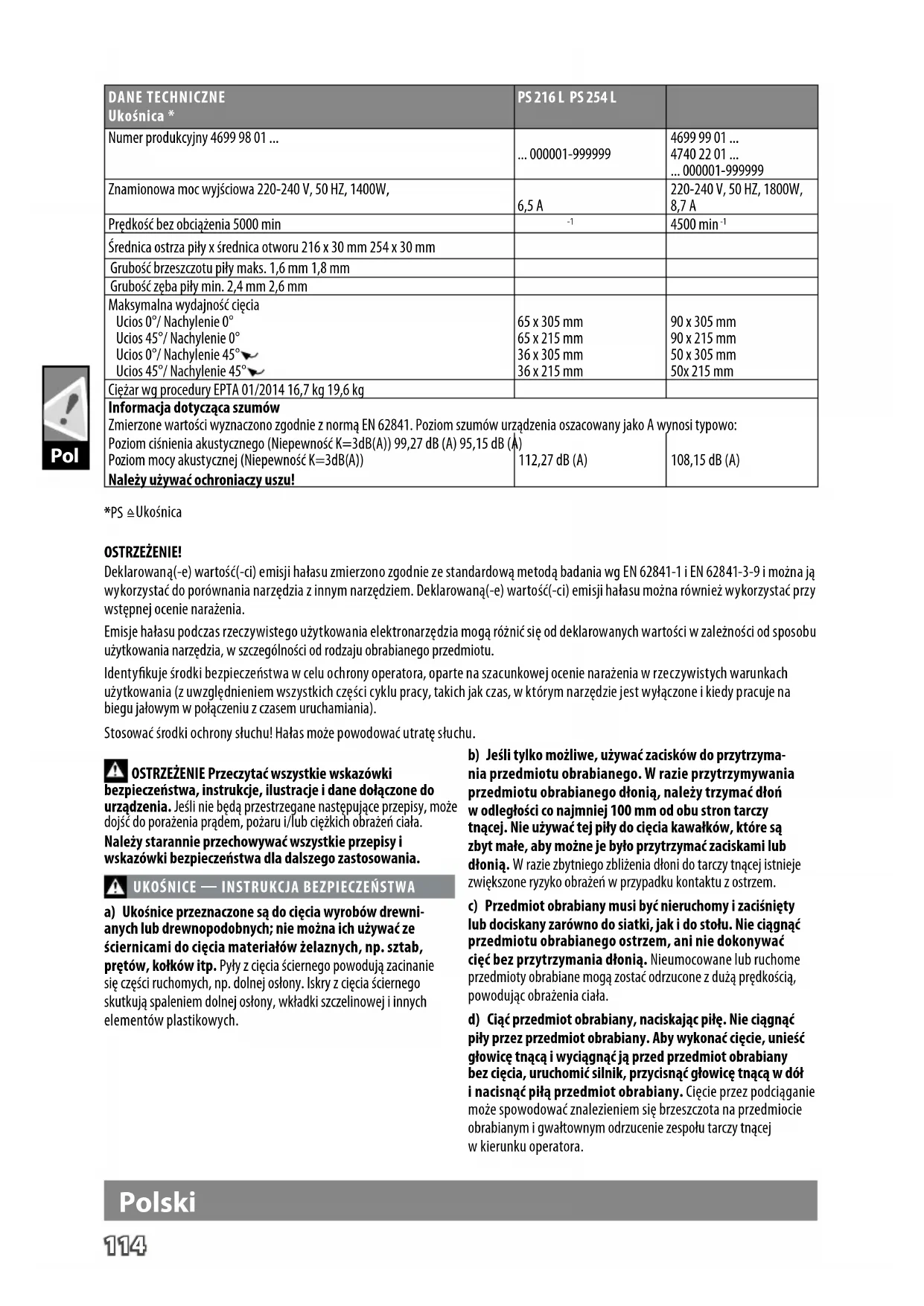

| DANE TECHNICZNE Ukośnica * | PS 216 L PS 254 L | |
| Numer produktу prokaryngia 4699 98 01 ... | ... 000001-999999 | 4699 99 01 ... 4740 22 01 ... ... 000001-999999 |
| Znamionowa moc wyjsciowa 220-240 V, 50 HZ, 1400W, | 6,5 A | 220-240 V, 50 HZ, 1800W, 8,7 A |
| Prędkość bez obłowenia 5000 min | -1 | 4500 min-1 |
| Średnia ostrza pily x srednia otworu 216 x 30 mm 254 x 30 mm | ||
| Grubosć brzeszcotu pily maks. 1,6 mm 1,8 mm | ||
| Grubosć zęba pily min. 2,4 mm 2,6 mm | ||
| Maksymalna wydajnosćciecia Ucios 0°/ Nachylenie 0° Ucios 45°/ Nachylenie 0° Ucios 0°/ Nachylenie 45° Ucios 45°/ Nachylenie 45° | 65 x 305 mm 65 x 215 mm 36 x 305 mm 36 x 215 mm | 90 x 305 mm 90 x 215 mm 50 x 305 mm 50x 215 mm |
| Ciezar wq procedury EPTA 01/2014 16,7 kg 19,6 kg | ||
| Informacja dotyczność szumów Zmierzone wartość wyznoczone zgodnia z norma EN 62841. Poziom szumów urzadzenia oszacowywni��:A wynosi typowo: Poziom ciasnienia akustycznego (Niewepność K=3dB(A)) 99,27 dB(A) 95,15 dB(A) Poziom mozy akustyczniej (Niewepność K=3dB(A)) 112,27 dB(A) 108,15 dB(A) Naleź uzywoć ochroniacja uszu! | ||
*PS ≡ Ukośnica
OSTRZEŻENIE!
Deklarowane wartości emisji hałasu zmierzono zgodnie ze standardową metodą badania wg EN 62841-1 i EN 62841-3-9 i można je wykorzystać do porównania narzędzia z innym narzędziem. Deklarowane wartości emisji hałasu można również wykorzystać przy wstępnej ocenie narażenia.
Emisje hałasu podczas rzeczywistego użytkowania elektronarzędzia mogą różnić się od deklarowanych wartości w zależności od sposobu użytkowania narzędzia, w szczególności od rodzaju obrabianego przedmiotu.
Należy zidentyfikować środki bezpieczeństwa w celu ochrony operatora, oparte na szacunkowej ocenie narażenia w rzeczywistych warunkach użytkowania (z uwzględnieniem wszystkich części cyklu pracy, takich jak czas, w którym narzędzie jest wyłączone i kiedy pracuje na biegu jałowym w połączeniu z czasem uruchamiania).
Stosować środki ochrony słuchu! Hałas może powodować utratę słuchu.
OSTRZEŻENIE Przechowywać wszystkie wskazówki
bezpieczeństwa, instrukcje, ilustracje i dane dołączone do urządzenia. Jeśli nie będą przestrzegane następujące przepisy, może dojść do porażenia prądem, pożaru i/lub ciężkich obrażeń ciała.
Należy starannie przechowywać wszystkie przypisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
UKOŚNICE INSTRUKCJA BEZPIECZEŃSTWA
a) Ukośnice przeznaczone są do cięcia wyrobów drewnianych lub drewnopodobnych; nie są zaopatrzone w tarcze ścierne do cięcia materiałów żelaznych, np. sztab, prętów, kołków itp. Pył z cięcia ściernego powoduje zacięcia części ruchomych, np. dolnej osłony. Iskry z cięcia ściernego skutkują spaleniem dolnej osłony, wózka szczelinowego i innych elementów plastikowych.
b) Jeśli tylko możliwe, używać zacisków do przytrzymania przedmiotu obrabianego. W razie przytrzymywania przedmiotu obrabianego dłonią, należy trzymać dłoń w odległości co najmniej 100 mm od obu stron tarczy tnącej. Nie używać tej piły do cięcia kawałków, które są zbyt małe, aby można je było przytrzymać zaciskami lub dłonią. W razie zbytniego zbliżenia dłoni do tarczy tnącej istnieje zwiększone ryzyko obrażeń w przypadku kontaktu z ostrzem.
c) Przedmiot obrabiany musi być nieruchomy i zaciśnięty lub dociskany zarówno do siatki, jak i do stołu. Nie ciągnąć przedmiotu obrabianego ostrzem, ani nie dokonywać cięcia przytrzymując dłonią. Nieumocowane lub ruchome przedmioty obrabiane mogą zostać odrzucone z dużą prędkością, powodując obrażenia ciała.
d) Ciąć przedmiot obrabiany, naciskając piłę. Nie ciągnąć piły przez przedmiot, unieść głowicę tnącą i wyciągnąć ją przedmiot obrabiany bez cięcia, uruchomić silnik, przycisnąć głowicę tnącą w dół i nacisnąć piłę przedmiot obrabiany. Cięcie przy podciąganiu może spowodować znalezienie się brzeszczotu na przedmiocie obrabianym i gwałtowne odrzucenie zespołu tarczy tnącej w kierunku operatora.
Polski
e) Nigdy nie krzyżować rąk nad linią planowanego cięcia — ani przed tarczą tnącą, ani za nią. Przytrzymywanie obrabianego przedmiotu skrzyżowanymi rękami, tzn. trzymając przedmiot obrabiany po lewej stronie tarczy tnącej lub odwrotnie, jest bardzo niebezpieczne. f) Gdy tarcza wiruje, nie sięgać dłonią za siatkę bliżej niż 100 mm z obu stron tarczy tnącej w celu usunięcia resztek drewna lub z jakiegokolwiek innego powodu. Niewielka odległość między wirującą tarczą tnącą a dłonią użytkownika może nie być widoczna na pierwszy rzut oka i może skutkować poważnymi obrażeniami. g) Sprawdzić obrabiany przedmiot przed cięciem. Jeśli przedmiot obrabiany jest wygięty lub wypaczony, zamocować go zewnętrzną stroną wygięcia skierowaną do siatki. Zawsze upewniać się, czy nie ma szczeliny pomiędzy obrabianym przedmiotem, siatką i stołem wzdłuż linii cięcia. Wygięte lub zniekształcone przedmioty obrabiane mogą ulec skręceniu lub przesunięciu, co może spowodować ugrzęźnięcie w nich obracającej się podczas cięcia tarczy tnącej. W przedmiocie obrabianym nie powinno być żadnych gwoździ ani ciał obcych. h) Nie używać piły, dopóki stół nie zostanie oczyszczony z wszelkich narzędzi, ścinków drewna itp., za wyjątkiem obrabianego przedmiotu. Małe odłamki lub luźne kawałki drewna lub inne przedmioty kontaktujące się z obracającym się ostrzem mogą zostać odrzucone z dużą prędkością. i) Dokonywać cięcia tylko jednego przedmiotu obrabianego na raz. Ułożenie wielu obrabianych przedmiotów może skutkować niedopowiednim zaciskiem lub spięciem oraz ugrzęźnięciem lub przesunięciem ostrza podczas cięcia. j) Przed użyciem należy upewnić się, czy ukośnica została zamontowana lub umieszczona na równej i stabilnej powierzchni roboczej. Równa i stabilna powierzchnia robocza zmniejsza ryzyko utraty stabilności przy ukośnicy. k) Planować pracę. Przy każdej zmianie ustawienia kąta skosu lub ścięcia upewnić się, że regulowana osłona została ustawiona prawidłowo i wspiera obrabiany przedmiot oraz nie będzie kolidować z ostrzem lub z systemem ochrony. Bez włączania narzędzia ("ON") i umieszczania obrabianego przedmiotu na stole przesunąć tarczę tnącą, symulując kompletne cięcie, w celu upewnienia się, czy nie dojdzie do zakłóceń lub niebezpieczeństwa przecięcia siatki. l) Zapewnić odpowiednie wsparcie obrabianego przedmiotu, np. przedłużenie stołu, kozioł itp., w przypadku gdy przedmiot jest dłuższy lub szerszy niż stół. Obrabiane przedmioty dłuższe lub szersze niż stół ukośnicy mogą się przechylać, jeśli nie są prawidłowo obrabiane. Jeśli odcięty kawałek lub obrabiany przedmiot przechyli się, może unieść dolną osłonę lub zostać odrzucony przez wirujące ostrze. m) Poza operatorem przy stole nie powinny znajdować się inne osoby, np. w celu zapewnienia przedłużenia stołu lub przytrzymania przedmiotu. Niestabilne wsparcie obrabianego przedmiotu może spowodować, że ostrze lub obrabiany przedmiot przesunie się podczas cięcia, pociągając operatora i jego pomocnika na wirujące ostrze.
n) Należy chronić wirującą tarczę tnącą przed przygnieceniem lub wcięciem odciętych kawałków.
W przypadku ograniczonej przestrzeni, tj. z zastosowaniem ograniczników długości, odcięty kawałek może zaklinować się przy ostrzu i zostać gwałtownie odrzucony.
o) Zawsze używać zacisku lub osprzętu zaprojektowanego tak, aby poprawnie wesprzeć okrągłe przedmioty takie jak pręty czy druty, które mają tendencję do odskakiwania podczas cięcia, powodując ukruszenia ostrza i mogą pociągnąć dłoń na ostrze. p) Ostrze powinno osiągnąć pełną prędkość przed dotknięciem obrabianego przedmiotu, aby zmniejszyć ryzyko odrzucenia obrabianego przedmiotu. q) Jeśli obrabiany przedmiot lub ostrze zacina się, wyłącz ukośnicę. Poczekaj, aż wszystkie ruchome części się zatrzymają, i odłącz wtyczkę od źródła zasilania i/lub wyjmij akumulator. Następnie wykonaj czynności w celu uwolnienia zaklinowanego materiału. Dalsze cięcie z zaklinowanym obrabianym przedmiotem może spowodować utratę kontroli lub uszkodzenie ukośnicy. r) Po zakończeniu cięcia, zwolnij przełącznik, skieruj głowicę tnącą w dół i zaczekaj, aż tarcza się zatrzyma. Zbliżanie dłoni do spowalniających obrotów ostrza jest niebezpieczne. s) Trzymaj mocno uchwyt przy wykonywaniu cięcia częściowego lub po zwolnieniu przełącznika, zanim głowica piły nie znajdzie się w położeniu dolnym. Hamowanie piły może spowodować nagłe pociągnięcie głowicy piły w dół, powodując ryzyko urazów.
OSTRZE DO CIĘCIA DREWNA INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
Przed użyciem tarczy tnącej urządzenia uważnie przeczytaj podręcznik oraz instrukcje.
Urządzenie musi być w dobrym stanie; trzpień — bez odkształceń i drgań.
Nie używać piły bez osłon w odpowiednim położeniu; utrzymywać osłony w dobrym stanie i odpowiednio je konserwować.
Upewnij się, że operator został odpowiednio przeszkolony w zakresie środków bezpieczeństwa, regulacji i eksploatacji urządzenia. Zawsze nosić okulary ochronne i ochraniacze na uszy podczas korzystania z urządzenia. Zaleca się stosowanie rękawic, wytrzymałych butów antypoślizgowych i fartucha.
Przed użyciem jakiegokolwiek akcesorium należy zapoznać się z instrukcją obsługi. Niewłaściwe użytkowanie akcesoriów może spowodować uszkodzenia i zwiększyć ryzyko obrażeń.
Stosować wyłącznie ostrza określone w niniejszej instrukcji, zgodne z normą EN 847-1.
Przestrzegać maksymalnej prędkości podanej na tarczy tnącej. Upewnij się, że prędkość podana na tarczy tnącej jest co najmniej równa prędkości wskazanej na pile.
Należy używać zawsze brzeszczotów odpowiedniej wielkości i z pasującym otworem zamocowania. Brzeszczoty, które nie pasują do części montażowych piły, kręcą się nierównomiernie i prowadzą do utraty kontroli nad urządzeniem.
Nie używać ostrzy o średnicy większej lub mniejszej niż zalecana. Nie używać żadnych podkładek dystansowych, aby dopasować ostrze do trzpienia.
Przed każdym użyciem sprawdzić końcówkę tarczy tnącej pod kątem uszkodzenia lub nieprawidłowego wyglądu. Uszkodzone lub luźne końcówki mogą w trakcie pracy ulec gwałtownemu wyrzuceniu i zwiększyć ryzyko obrażeń ciała.
Nie używać pękniętych lub zniekształconych brzeszczotów! Nie używać brzeszczotów/tarcz, które są zniekształcone lub uszkodzone.
Uszkodzoną, zdeformowaną, zniekształconą lub pękniętą tarczę tnącą należy zezłomować; naprawa nie jest dozwolona.
Nie używać brzeszczotów wykonanych ze stali szybkotnącej.
Upewnić się, że tarcza tnąca jest prawidłowo zamocowana, bezpiecznie dokręcić nakrętkę trzpienia przed użyciem (moment dokręcenia: ok. 12 Nm).
Śrubę mocującą i nakrętki można dokręcić odpowiednim kluczem.
Przedłużanie klucza do nakrętek lub dokręcanie za pomocą uderzeń młotkiem jest niedopuszczalne.
Upewnić się, że ostrze i kołnierze są czyste i że zagłębione boki kołnierza są przy tarczy.
Upewnić się, że ostrze obraca się w prawidłowym kierunku.
Przed przystąpieniem do pracy bez włączania silnika wykonać próbne cięcie w celu sprawdzenia położenia ostrza, działanie osłon w stosunku do innych części urządzenia i przedmiotu obrabianego.
Nie pozostawiać urządzenia bez nadzoru.
Nie nakładać smaru na pracujące ostrze.
Nigdy nie wykonywać żadnych prac konserwacyjnych lub czyszczenia, gdy urządzenie nadal działa, a głowica nie znajduje się w położeniu spoczynkowym.
Nigdy nie próbować szybkiego zatrzymania urządzenia w ruchu przez zablokowanie ostrza narzędziem lub innym przedmiotem - w taki sposób może dojść do nieodwracalnego spowodowania poważnego wypadku.
Odłączyć piłę od zasilania lub wyjąć akumulator przed wymianą ostrza lub przystąpieniem do konserwacji.
Uważać przy pakowaniu i rozpakowywaniu ostrza; łatwo zranić się ostrymi końcówkami ostrza.
Stosować uchwyt do ostrza lub zakładać rękawice przy operowaniu tarczą tnącą.
Chronić i przechowywać ostrze w oryginalnym opakowaniu lub innym odpowiednim opakowaniu: przechowywać w suchym miejscu, z dala od substancji chemicznych, które mogą uszkodzić ostrze.
DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA I INSTRUKCJE ROBOCZE
Zawsze bezpiecznie i pewnie zaciskać obrabiany przedmiot.
Upewnić się, czy maszyna jest zawsze pewnie osadzona (np. zamocowana na stole warsztatowym).
Stosować środki ochrony słuchu! Hałas może powodować utratę słuchu.
Przy pracy maszyną zawsze nosić okulary ochronne. Zaleca się stosowanie rękawiczek do obsługi ostrzy i materiałów chropowatych, jak również solidnego obuwia antypoślizgowego chroniącego też stopy przed przedmiotami obrabianymi, które mogą wydostawać się ze strefy skrawania.
Zawsze upewnić się, że wtyczka została odłączona od źródła zasilania przed przystąpieniem do regulacji, smarowania lub dokonaniem jakichkolwiek czynności konserwacyjnych na urządzeniu.
Elektronarzędzie można podłączać do gniazdka sieciowego tylko wtedy, kiedy jest wyłączone.
Nigdy nie sięgać do obszaru wokół ostrza, o ile ostrze nie zostało całkowicie zatrzymane.
Przed użyciem dokładnie sprawdzić narzędzie pod kątem jakichkolwiek uszkodzeń lub zużycia materiału. Wymiana winna zostać dokonana wyłącznie przez specjalistę.
Zawsze stosować osłony ochronne na elektronarzędziu. Nie używać urządzenia, gdy osłony nie są na swoim miejscu i nie działają poprawnie.
Dolna osłona ostrza powinna się otwierać tylko przy opuszczaniu ostrza na obrabiany przedmiot i musi mieć zawsze możliwość swobodnego ruchu i automatycznego zamykania.
Zawsze mocować i używać uchwytów przytrzymujących do podparcia przedmiotu obrabianego podczas cięcia.
Nie zmieniać ani nie modyfikować piły lub jej funkcji.
Bezpieczeństwo użytkownika może być zagrożone.
Nie używać tarcz tnących, które są pęknięte, uszkodzone lub zdeformowane.
Nie używać brzeszczotów wykonanych ze stali szybkotnącej. Używać wyłącznie tarcz tnących, które są ostre. Wymienić tępe ostrza na nowe.
Należy używać zawsze brzeszczotów odpowiedniej wielkości i z pasującym otworem zamocowania.
Brzeszczot, który nie pasuje do części montażowych piły, może być nierównomiernie zamocowany i prowadzić do utraty kontroli nad urządzeniem.
Stosować wyłącznie ostrza do obróbki drewna określone w niniejszej instrukcji i zgodne z normą EN 847-1.
Do mocowania tarcz tnących nie używać jakichkolwiek kołnierzy, podkładek i nakrętek innych niż dostarczone lub wskazane w instrukcji obsługi.
Brzeszczot należy dobrać odpowiednio do ciętego materiału. Nigdy nie używać produktu do cięcia materiałów innych niż wymienione w odpowiedniej części niniejszej instrukcji obsługi dotyczącej przeznaczenia urządzenia.
Ważne jest, aby unikać przegrzania ostrza i stopienia przedmiotu obrabianego z tworzywa sztucznego podczas cięcia.
Należy zachowywać maksymalne obroty podane na brzeszczocie. Używać wyłącznie tarcz tnących pracujących z prędkością równą lub wyższą niż prędkość podana na narzędziu.
Wymienić wkładkę stołu, gdy jest zużyta lub uszkodzona.
Przed przystąpieniem do pracy bez włączania silnika wykonać próbne cięcie w celu sprawdzenia położenia ostrza, działanie osłon w stosunku do innych części urządzenia i przedmiotu obrabianego.
Podczas wykonywania cięcia kątowego, fazowania lub złożonych cięć kątowych, dostosować ruchomy ogranicznik, aby zapewnić prawidłowy odstęp od ostrza.
Ogranicznik wspornika musi być zawsze włączony podczas transportu produktu.
Usuwać resztki materiału z podłogi, np. wióry i odcięte kawałki drewna.
Nie wolno usuwać żadnych pozostałości po cięciu lub innych części przedmiotów obrabianych, gdy maszyna pracuje, a głowica piły nie znajduje się w położeniu spoczynkowym.
Długie przedmioty obrabiane należy odpowiednio podeprzeć. Obszar roboczy piły obejmuje cały zakres obrabianego przedmiotu. Operator powinien zabezpieczyć ten obszar przed przypadkowym kontaktem z innymi osobami lub przedmiotami, które mogą poruszać obrabiany przedmiot podczas cięcia.
Polski
Pył wydzielający się podczas pracy z elektronarzędziem może być szkodliwy dla zdrowia i dlatego też nie powinien mieć kontaktu z ciałem. Stosować układ pochłaniania pyłu i nosić odpowiednią maskę ochronną. Dokładnie usunąć nagromadzony pył np. przy pomocy odkurzacza.
Nie wymieniać LED lub lasera na inny typ. Wszelkich napraw musi dokonywać wyłącznie producent lub autoryzowany serwis.
Wpływać na pracę innych urządzeń elektrycznych podłączonych do tej samej linii zasilającej. Podłącz produkt do źródła zasilania o impedancji wynoszącej 0,3 Ω, aby ograniczyć wahania napięcia. Skontaktuj się z dostawcą energii elektrycznej, aby uzyskać szczegółowe informacje.
INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA LASERA
Promieniowanie laserowe stosowane w urządzeniu: klasa II, maksymalnie P≤ 1mW długość fali λ: 650 nm. Nie patrzeć bezpośrednio w przyrządy optyczne. Nieprzestrzeganie zasad może doprowadzić do poważnych obrażeń ciała.
Nie patrzeć na wiązkę podczas pracy.
Nie kierować wiązki laserowej bezpośrednio na oczy innych osób. Może spowodować poważne uszkodzenie oczu.
Nie ustawiać lasera w położeniu, w którym mogłoby dojść do umyślnego lub nieumyślnego spojrzenia jakiejkolwiek osoby w wiązkę lasera.
Nie używać przyrządów optycznych do oglądania wiązki laserowej.
Nie używać lasera przy dzieciach ani nie pozwalać dzieciom obsługiwać lasera.
Nie próbować naprawiać urządzenia laserowego samodzielnie.
Nie próbować zmieniać części urządzenia laserowego samodzielnie.
Wszelkich napraw musi dokonywać wyłącznie producent lub autoryzowany serwis.
Nie zamieniać wbudowanego lasera na laser innego typu.
WARUNKI UŻYTKOWANIA
Ukośnica z elementem przesuwnym jest przeznaczona do cięcia litego drewna i płyt klejonych fornirem lub nie, z tworzywami sztucznymi i materiałami podobnymi do drewna lub bez nich.
Ukośnica z elementem przesuwnym jest przeznaczona wyłącznie do użytku przez dorosłych operatorów, którzy zapoznali się z instrukcją i rozumieją ryzyko i zagrożenia.
Ukośnica z elementem przesuwnym jest przeznaczona do zamocowania podstawą do solidnego blatu roboczego. Jeśli podstawa nie została prawidłowo ustawiona, całe urządzenie może się poruszać podczas operacji cięcia, co zwiększa możliwość poważnego zranienia.
Ukośnica z elementem przesuwnym jest przeznaczona do wykonywania cięć pod kątem. Możliwość różnych cięć opisano w specyfikacji produktu zawartej w niniejszej instrukcji.
Ukośnica z elementem przesuwnym jest przeznaczona do pracy w suchych warunkach, o doskonałym oświetleniu otoczenia i odpowiedniej wentylacji.
Ukośnica z elementem przesuwnym jest przeznaczona do użytkowania przez konsumenta i powinna być wykorzystywana wyłącznie w sposób opisany powyżej; urządzenie to nie jest przeznaczone do innych celów.
ZAGROŻENIA RESZTKOWE
Nawet stosowanie ukośnicy z elementem przesuwnym zgodnie z zaleceniami nie powoduje całkowitego wyeliminowania pewnych szczątkowych czynników ryzyka. Mogą wystąpić niżej wymienione zagrożenia; operator powinien zwrócić szczególną uwagę, aby uniknąć następujących sytuacji:
- Ryzyko kontaktu z odsłoniętymi częściami obracającej się tarczy tnącej.
- Odrzucenie przedmiotów obrabianych lub ich części w wyniku nieprawidłowej regulacji lub obsługi. Gwałtowne odrzucenie wadliwych końcówek z węgla od tarczy tnącej.
- Uszkodzenie układu oddechowego.
UWAGA: Nosić maskę chroniącą drogi oddechowe i zawierającą filtry odpowiednie do obrabianych materiałów.
Zapewnić odpowiednią wentylację. Nie jeść, nie pić ani nie palić w obszarze roboczym.
Uszkodzenie słuchu w razie niestosowania skutecznej ochrony słuchu.
OSTRZEŻENIE
Pył z niektórych farb, powłok i materiałów może powodować podrażnienia lub reakcje alergiczne układu oddechowego. Pył z drewna, takiego jak dąb, buk, z płyt MDF itp. jest rakotwórczy. Materiały zawierające azbest powinien obrabiać lub przetwarzać wyłącznie wykwalifikowany specjalista.
OSTRZEŻENIE
Urazy mogą być spowodowane lub pogłębione w wyniku długotrwałego używania narzędzia. Korzystając z dowolnego narzędzia przez dłuższy czas, należy robić regularne przerwy.
NALEŻY ZAPOZNAĆ SIĘ Z PRODUKTEM
patrz strona A.
- Uchwyt z izolowaną powierzchnią
- Przełącznik zwalniający
- Dźwignia blokady bezpieczeństwa
- Kołnierz zewnętrzny
- Tarcza tnąca
- Dolna osłona
- Ogranicznik stały
- Płyta ze szczeliną
- Dźwignia blokady stołu obrotowego
- Górny uchwyt
- Górna osłona
- Przyłącze do odprowadzenia pyłu i trocin
- Śruba ustalająca szyny prowadzącej 14. Zacisk
- Dźwignia blokady kąta ukosu 16. Ogranicznik przesuwny
- Uchwyt przedmiotu obrabianego
- Szyna przedłużająca 19. 4 otwory montażowe
- Stół roboczy
- Podziałka prowadnicy kątowej
- Śruba nastawcza kąta ukosu 45°
- Śruba nastawcza kąta ukosu 90°
- Przełącznik diody LED
- Przełącznik lasera
- Przycisk blokady trzpienia
- Płyta nastawcza głębokości cięcia
- Przycisk nastawy głębokości cięcia
LISTA CZĘŚCI ZAMIENNYCH
- PS 216 L: Ukosnica EN 847-1/ø216 x ø30 x 2,4 / 48T / HW / n maks. 7000 min-1 (Strona A: Nr 5)
- PS 254 L: Ukosnica EN 847-1/ø254 x ø30 x 2,6 / 48T / HW / n maks. 7400 min-1 (Strona A: Nr 5)
Polski
POŁĄCZENIE DO SIECI
Podłączać tylko do źródła zasilania prądem zmiennym jednofazowym i wyłącznie o napięciu podanym na tabliczce znamionowej. Możliwe jest również podłączenie do gniazdka bez uziemienia, ponieważ konstrukcja odpowiada II klasie bezpieczeństwa.
Urządzenia pracujące w wielu różnych warunkach, również poza pomieszczeniami zamkniętymi, należy podłączać przez ochronny wyłącznik różnicowoprądowy (FI, RCD, PRCD) lub wyłącznik udarowy.
Elektronarzędzie można podłączać do gniazdka sieciowego tylko wtedy, kiedy jest wyłączone.
Kabel zasilający nie może znajdować się w obszarze roboczym elektronarzędzia. Powinien on zawsze znajdować się za operatorem.
Przed każdym użyciem należy sprawdzić, czy nie występują oznaki uszkodzeń lub zmęczenia materiału na elektronarzędziu, kablu i wtyczce. Naprawę uszkodzonych części zleć upoważnionym Przedstawicielom Serwisu.
Wpływać na pracę innych urządzeń elektrycznych podłączonych do tej samej linii zasilającej. Podłącz produkt do źródła zasilania o impedancji wynoszącej 0,3 Ω, aby ograniczyć wahania napięcia.
Skontaktuj się z dostawcą energii elektrycznej, aby uzyskać szczegółowe informacje.
UTRZYMANIE I KONSERWACJA
Nie należy modyfikować piły w jakikolwiek sposób ani nie używać akcesoriów niezatwierdzonych przez producenta. Bezpieczeństwo użytkownika i innych osób może być zagrożone.
Nie należy używać piły, jeśli jakiekolwiek przełączniki, osłony czy inne funkcje piły nie działają zgodnie z przeznaczeniem. W celu profesjonalnej naprawy lub regulacji zwróć się do autoryzowanego centrum serwisowego.
Nie dokonywać żadnych regulacji, gdy tarcza tnąca jest w ruchu. Zawsze upewnić się, że wtyczka została odłączona od źródła zasilania przed przystąpieniem do regulacji, smarowania lub dokonaniem jakichkolwiek czynności konserwacyjnych na urządzeniu.
Przed każdym użyciem i po każdym użyciu sprawdzić piłę pod kątem uszkodzeń lub wadliwych części. Natychmiast zastąpić takie części częściami zamiennymi zatwierdzonymi przez producenta, aby utrzymać piłę w najlepszym stanie technicznym.
Po użyciu ostrze jest bardzo gorące; nosić rękawice lub pozostawić do ostygnięcia przed przystąpieniem do konserwacji lub czyszczenia.
Szczotką lub odkurzaczem usunąć nagromadzony pył. Nie używać sprężonego powietrza.
Aby zapewnić bezpieczeństwo i niezawodność, wszystkich napraw, w tym zmiany szczotek, powinien dokonywać autoryzowany serwis.
Czyścić urządzenia i elementy zabezpieczające za pomocą suchej ściereczki.
Otwory wentylacyjne elektronarzędzia muszą być zawsze drożne.
Jeśli konieczna jest wymiana przewodu zasilającego, musi to zostać wykonane przez producenta lub jego przedstawiciela w celu uniknięcia zagrożenia bezpieczeństwa.
Należy stosować wyłącznie wyposażenie dodatkowe i części zamienne AEG. W przypadku konieczności wymiany części, dla których nie podano opisu, należy skontaktować się z przedstawicielami serwisu AEG (patrz lista punktów obsługi gwarancyjnej/serwisowej).
Na życzenie można otrzymać rysunek widoku zespołu rozebranego. Przy zamawianiu należy podać numer oraz typ elektronarzędzia umieszczony na tabliczce znamionowej. Zamówienia można dokonać albo u lokalnych przedstawicieli serwisu, albo bezpośrednio w Techronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
DEKLARACJA ZGODNOŚCI
Oświadczamy na naszą wyłączną odpowiedzialność, że produkt opisany w "Dane techniczne" spełnia wszystkie istotne wymagania dyrektyw
2011/65/UE (RoHS)
2006/42/WE
2014/30/UE
I zastosowano następujące zharmonizowane normy
EN 62841-1:2015
EN 62841-3-9:2015+A11:2017
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-11:2000
EN IEC 63000:2018
Winnenden, 2019-03-08
Upoważniony do zestawienia danych technicznych
Techtronic Industries GmbH
Przed przystąpieniem do jakichkolwiek prac związanych z elektronarzędziem należy wyjąć wtyczkę z gniazdka.
OSTRZEŻENIE: Aby zmniejszyć ryzyko urazu, użytkownik powinien przeczytać instrukcję obsługi!
Podczas pracy należy zawsze nosić okulary ochronne.
Należy używać ochronników słuchu!
Nosić rękawice ochronne!
Nie należy nigdy wkładać rąk w strefę brzeszczotu piły.
Urządzenie można stosować tylko w pomieszczeniach zamkniętych. Nie wystawiać na deszcz.
Przyłącze do odprowadzania pyłu i trocin
Urządzenie służy tylko do cięcia drewna.
Nie patrzeć na promień lasera.
Produkt odpowiada klasie lasera 2 wg EN 60825-1:2014.
Średnica ostrza piły x Średnica otworu
Kierunek obrotów
Zęby ostrza
Prędkość bez obciążenia
Napięcie
Prąd przemienny
Elektronarzędzie klasy ochrony II. Elektronarzędzie, w którym zabezpieczenie przed porażeniem prądem opiera się nie tylko na izolacji podstawowej, lecz również na tym, czy zostały zastosowane dodatkowe środki ochrony, takie jak: izolacja podwójna lub izolacja wzmocniona.
Nie ma żadnego urządzenia do podłączenia przewodu ochronnego.
Urządzenia elektryczne nie mogą być usuwane razem z odpadami pochodzącymi z gospodarstw domowych. Urządzenia elektryczne i elektroniczne należy gromadzić oddzielnie i w celu usuwania ich do odpadów zgodnie z wymaganiami środowiska naturalnego oddawać do przedsiębiorstwa utylizacyjnego. Proszę zasięgnąć informacji o centrach recyklingowych i punktach zbiorczych u władz lokalnych lub u wyspecjalizowanego dostawcy.
Europejski Certyfikat Zgodności
Ukraiński Certyfikat Zgodności
Euroazjatycki Certyfikat Zgodności
- UWAGA
- OSTRZEŻENIE
- OSTRZEŻENIE PRZECHOWYWAĆ WSZYSTKIE WSKAZÓWKI
- UKOŚNICE INSTRUKCJA BEZPIECZEŃSTWA
- POLSKI
- OSTRZE DO CIĘCIA DREWNA INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
- DODATKOWE WSKAZÓWKI BEZPIECZEŃSTWA I INSTRUKCJE ROBOCZE
- INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA LASERA
- WARUNKI UŻYTKOWANIA
- ZAGROŻENIA RESZTKOWE
- NALEŻY ZAPOZNAĆ SIĘ Z PRODUKTEM
- PATRZ STRONA A
- LISTA CZĘŚCI ZAMIENNYCH
- POŁĄCZENIE DO SIECI
- UTRZYMANIE I KONSERWACJA
- DEKLARACJA ZGODNOŚCI
Marka : AEG
Model : PS 216 L
Kategoria : Wyrzynarka
