Tuotemerkki	AEG
Malli	PS 216 L
Tuotetyyppi	Radiaalinen jiirisaha
Virransyöttö	220-240 V ~ 50 Hz, 1400 W, 6,5 A
Tyhjäkäyntinopeus	5000 min⁻¹
Terän halkaisija	216 mm, poraus 30 mm
Terän rungon maksimipaksuus	1,6 mm
Terän hampaan minimipaksuus	2,4 mm
Leikkauskapasiteetti (0°/0°)	65 x 305 mm
Leikkauskapasiteetti (45°/0°)	65 x 215 mm
Leikkauskapasiteetti (0°/45°)	36 x 305 mm
Paino (EPTA 01/2014 mukaan)	16,7 kg
Äänenpainetaso	99,27 dB(A) (epävarmuus K=3 dB)
Äänitehotaso	112,27 dB(A) (epävarmuus K=3 dB)
Suojausluokka	II (kaksoiseristys)
Päätoiminnot	Jiirileikkaus, viistoleikkaus, yhdistelmäleikkaus; liukuva ohjain; luokan 2 laser; LED-valaistus; säädettävä syvyysrajoitus
Turvallisuus	Alempi suojus, jarru, päälle/pois-kytkin, lineaarisen varren pysäytyspainike, viistokulman lukitus
Huolto ja puhdistus	Puhdista harjalla tai pölynimurilla; älä käytä paineilmaa; vaihda kuluneet terät; korjaukset valtuutetussa huoltokeskuksessa
Varaosat ja korjattavuus	Sahaterä EN 847-1/0216x030x2,4/48T; lovilevy; osia saatavilla AEG:n jälkimarkkinahuollon kautta
Yleistä tietoa	Käyttötarkoitus: puun ja vastaavien materiaalien sahaus; CE-sertifiointi; sisältää käyttöohjeet

Usein kysytyt kysymykset - PS 216 L AEG

Millaista terää tulisi käyttää PS 216 L -sahan kanssa?

Käytä yksinomaan standardin EN 847-1 mukaisia teriä, halkaisija 216 mm, poraus 30 mm, hampaan minimipaksuus 2,4 mm. Toimitettu terä on HW 48 hammasta (viite 49314285046). Älä koskaan käytä pikaterästeriä tai vaurioituneita teriä.

Kuinka säätää viisto- ja jiirikulma?

Jiiriä varten löysää kääntöpöydän lukituskahvaa (merkintä 12) ja käännä pöytä haluttuun kulmaan. Viistoa varten löysää viistokulman lukitusvipua (merkintä 15) ja kallista päätä. Käytä säätöruuveja (22, 23) tarkkuuteen 45° ja 90°.

Mitä tehdä, jos terä juuttuu leikkauksen aikana?

Kytke saha heti OFF-asentoon, odota täydellistä pysähtymistä, irrota laite. Poista juuttunut materiaali varovasti. Tarkista terän kunto ja vaihda tarvittaessa. Älä koskaan pakota terää pyörimään.

Kuinka vaihtaa sahan terä?

Irrota saha verkkovirrasta. Käytä akselin lukituspainiketta (merkintä 26) estääksesi pyörimisen. Löysää ulkolaippaa oleva ruuvi mukana toimitetulla avaimella. Poista laippa ja terä. Asenna uusi terä pyörimissuunta huomioiden. Kiristä laippa 12 Nm:n momenttiin.

Mitä säännöllistä huoltoa tarvitaan?

Puhdista pöly harjalla tai pölynimurilla jokaisen käytön jälkeen. Älä käytä paineilmaa. Tarkista terän ja suojien kunto. Voitele liikkuvat osat ohjeiden mukaan. Tarkistuta laite valtuutetussa huoltokeskuksessa tarvittaessa.

Saha tuottaa epänormaalia ääntä, mitä tehdä?

Pysäytä heti ja irrota verkkovirrasta. Tarkista, että terä on asennettu oikein eikä se ole vaurioitunut. Tarkasta laipat ja akseli. Jos ääni jatkuu, vie laite AEG-valtuutettuun huoltoon.

Voinko käyttää tätä sahaa metallin leikkaamiseen?

Ei, tämä saha on suunniteltu vain puulle ja vastaaville materiaaleille (muovi, paneelit). Käyttö metallilla tai hankaavilla materiaaleilla voi vahingoittaa konetta ja aiheuttaa vaaraa.

Kuinka käyttää laseroppaan?

Luokan 2 laser syttyy laserkytkimellä (merkintä 25). Älä koskaan katso suoraan säteeseen. Se projisoi leikkauslinjan ohjaamaan leikkausta. Älä käytä optisia instrumentteja säteen tarkkailuun.

Mikä on suurin leikkauskapasiteetti?

Suorassa leikkauksessa (jiiri 0°, kallistus 0°): 65 mm korkeus ja 305 mm leveys. Jiirissä 45° ilman kallistusta: 65 x 215 mm. Kallistuksessa 45° ilman jiiriä: 36 x 305 mm. Katso kapasiteettitaulukko käyttöohjeesta.

Mistä löytää varaosia?

Ota yhteyttä AEG-huoltokeskukseen (luettelo toimitetaan laitteen mukana) tai suoraan Techtronic Industries GmbH:hen, Max-Eyth-Straße 10, 71364 Winnenden, Saksa. Ilmoita tyyppikilvessä oleva sarjanumero.

KÄYTTÖOHJE PS 216 L AEG

Ei sisälly vakiovarustukseen.

Mikäli pohjaleyn 90° -kulman oikaisu sahanterään nähden on tarpeen, oikaisu suoritetaan oikaisuruuvista.

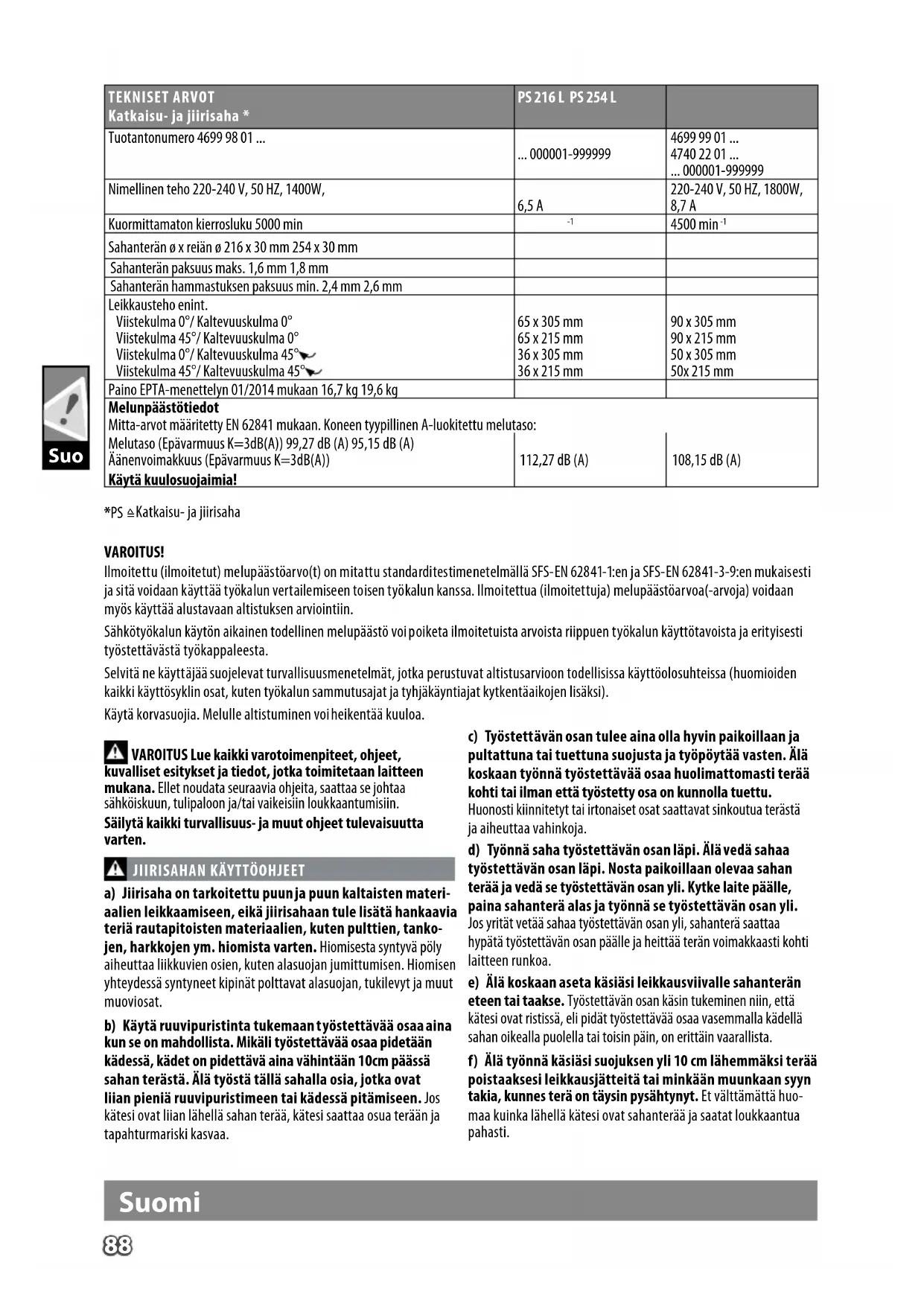

TEKNISET ARVOT Katkaisu- ja jijirisaha *	PS 216 L PS 254 L
Tuotantonumero 4699 98 01 ...	... 000001-999999	4699 99 01 ...
		4740 22 01 ...
		... 000001-999999
Nimellinen teho 220-240 V, 50 HZ, 1400W,	6,5 A	220-240 V, 50 HZ, 1800W,
		8,7 A
Kuormittamaton kierrosluku 5000 min	-1	4500 min-1
Sahanterän ø x reiën ø 216 x 30 mm 254 x 30 mm
Sahanterän paksuus maks. 1,6 mm 1,8 mm
Sahanterän hammastuksen paksuus min. 2,4 mm 2,6 mm
Leikkausteho enint.
Viistekulma 0°/ Kaltevuuskulma 0°	65 x 305 mm	90 x 305 mm
Viistekulma 45°/ Kaltevuuskulma 0°	65 x 215 mm	90 x 215 mm
Viistekulma 0°/ Kaltevuuskulma 45°	36 x 305 mm	50 x 305 mm
Viistekulma 45°/ Kaltevuuskulma 45°	36 x 215 mm	50x 215 mm
Paino EPTA-menettelyn 01/2014 mukaan 16,7 kg 19,6 kg
Melunpäästötiedot
Mitta-arvot märritetty EN 62841 mukaan. Koneen typpillinen A-luokitettu melutaso:
Melutaso (Epävarmuus K=3dB(A)) 99,27 dB (A) 95,15 dB (A)	112,27 dB (A)	108,15 dB (A)
Äänenvoimakkuus (Epävarmuus K=3dB(A))
Käytä kuulosuojaimia!

*PS Katkaisu- ja jiirisaha

VAROITUS!

Ilmoitettu (ilmoitetut) melupäästöarvo(t) on mitattu standarditestimenetelmällä SFS-EN 62841-1:en ja SFS-EN 62841-3-9:en mukaisesti ja sitä voidaan käyttää työkalun vertailemiseen toisen työkalun kanssa. Ilmoitettua (ilmoitettuja) melupäästöarvoa(-arvoja) voidaan myös käyttää alustavaan altistuksen arviointiin.

Sähkötyökalun käytön aikainen todellinen melupäästö voi poiketa ilmoitetuista arvoista riippuen työkalun käyttötavoista ja erityisesti työstettävästä työkappaleesta.

Sovella käyttäjää suojelevia turvallisuusmenetelmiä, jotka perustuvat altistusarviointiin todellisissa käyttöolosuhteissa (huomioiden kaikki käyttösyklin osat, kuten työkalun sammutusajat ja tyhjäkäyntiajat kytkentäaikojen lisäksi).

Käytä korvasuojia. Melulle altistuminen voi heikentää kuuloa.

VAROITUS Lue kaikki varotoimenpiteet, ohjeet,

kuvalliset esitykset ja tiedot, jotka toimitetaan laitteen mukana. Ellet noudata seuraavia ohjeita, saattaa se johtaa sähköiskuun, tulipaloon ja/tai vakaviin loukkaantumisiin.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

JIRISAHAN KÄYTTÖOHJEET

a) Jiirisaha on tarkoitettu puun ja puun kaltaisten materiaalien leikkaamiseen, eikä jiirisahaan tule lisätä hankaavia teriä rautapitoisten materiaalien, kuten pulttien, tankojen, harkkojen ym. hiomista varten. Hiomisesta syntyvä pöly aiheuttaa liikkuvien osien, kuten alasuojan jumittumisen. Hiomisen yhteydessä syntyneet kipinät polttavat alasuojan, suojalevyt ja muut muoviosat. b) Käytä ruuvipuristinta tukemaan työstettävää osaa aina kun se on mahdollista. Mikäli työstettävää osaa pidetään kädessä, kädet on pidettävä aina vähintään 10 cm päässä sahan terästä. Älä työstä tällä sahalla osia, jotka ovat liian pieniä ruuvipuristimeen tai kädessä pitämiseen. Jos kätesi ovat liian lähellä sahan terää, kätesi saattaa osua terään ja tapaturmariski kasvaa.

c) Työstettävän osan tulee aina olla hyvin paikoillaan ja pultattuna tai tuettuna suojusta ja työpöytää vasten. Älä koskaan työnnä työstettävää osaa huolimattomasti terää kohti tai ilman että työstettävä osa on kunnolla tuettu. Huonosti kiinnitetyt tai irtonaiset osat saattavat sinkoutua terästä ja aiheuttaa vahinkoja. d) Työnnä saha työstettävän osan läpi. Älä vedä sahaa työstettävän osan läpi. Nosta paikoillaan olevaa sahanterää ja vedä se työstettävän osan yli. Kytke laite päälle, paina sahanterä alas ja työnnä se työstettävän osan yli. Jos yrität vetää sahaa työstettävän osan yli, sahanterä saattaa hypätä työstettävän osan päälle ja heittää terän voimakkaasti kohti laitteen runkoa. e) Älä koskaan aseta käsiäsi leikkausviivalle sahanterän eteen tai taakse. Työstettävän osan käsin tukeminen niin, että kätesi ovat ristissä, eli pidät työstettävää osaa vasemmalla kädellä sahan oikealla puolella tai toisin päin, on erittäin vaarallista. f) Älä työnnä käsiäsi suojuksen yli 10 cm lähemmäksi terää poistaaksesi leikkausjätteitä tai minkään muunkaan syyn takia, kunnes terä on täysin pysähtynyt. Et välttämättä huomaa kuinka lähellä kätesi ovat sahanterää ja saatat loukkaantua pahasti.

g) Tarkista työstettävä osa ennen leikkaamista. Jos työstettävä osa on vino tai kiero, ruuvaa se niin, että sen kumara osa on suojusta vasten. Varmista aina, että työstettävän osan leikkauslinja on kiinni suojuksessa ja leikkaustasossa. Vinot tai kierot osat saattavat pyöriä tai liikkua, mikä saattaa johtaa osan juuttumiseen sahanterään leikkaamisen aikana. h) Älä käytä sahaa ennen kuin olet siivonnut pöydältä kaikki muut työkalut, puuosat yms. työstettävää osaa lukuun ottamatta. Jos pienet roskat, puupalat tai muut esineet joutuvat kosketuksiin liikkuvan terän kanssa, ne saattavat sinkoutua voimakkaasti terästä. i) Leikkaa aina vain yksi osa kerrallaan. Sahaa ei saa käyttää useamman osan leikkaamiseen kerralla, koska useampaa osaa ei saa kiinnitettyä kunnolla paikoilleen ja tämä saattaa johtaa terän jumittumiseen tai vääntymiseen leikkaamisen aikana. j) Varmista ennen käyttöä, että jiirisaha on kiinnitetty tasaiselle ja tukevalle alustalle. Tasaisen ja tukevan alustan avulla varmistetaan, että jiirisaha on tukevasti paikoillaan. k) Suunnittele leikkausprosessi huolellisesti. Aina, kun muutat terän kulmaa tai linjaa, varmista, että muunneltava suojus on oikealla kohdalla ja tukee työstettävää osaa, muttei häiritse terää tai suojusjärjestelmää. Ennen kuin käännät laitteen päälle ja asetat työstettävän osan leikkaustasolle, liikuta sahanterää leikkausurassa varmistaaksesi, ettei terän tiellä ole esteitä eikä se osu suojukseen. l) Mikäli työstettävä osa on suurempi kuin leikkaustaso, tue työstettävää osaa esimerkiksi jatkettavan pöydän, sahapukin yms. avulla. Työstettävät osat, jotka ovat suurempia kuin leikkaustaso, saattavat kaatua, ellei niitä ole asianmukaisesti tuettu. Jos leikattu pala tai työstettävä osa kaatuu, se saattaa irrottaa alemman suojuksen tai se saattaa sinkoutua liikkuvasta terästä. m) Älä pyydä tukialustan sijaan toista henkilöä pitämään työstettävää osaa paikoillaan tai tukemaan sitä. Jos työstettävää osaa ei tueta riittävän hyvin, sahanterä saattaa jumittua tai työstettävä osa saattaa liikkua leikkaamisen aikana ja vetää sinua ja osaa kannattelevaa henkilöä kohti terää. n) Leikattua osaa ei saa painaa tai työntää väkisin liikkuvaa terää vasten. Ahtaassa tilassa, esimerkiksi mittalaitetta käyttäessä, leikattu osa saattaa jäädä jumiin terää vasten ja sinkoutua voimakkaasti. o) Kun työstät pyöreitä osia, kuten tankoja tai putkia, käytä aina ruuvipuristinta tai muuta asianmukaista apuvälinettä pitämään osaa paikallaan. Pyöreillä esineillä on taipumus pyöriä leikkaamisen aikana, mikä saattaa johtaa terän jumittumiseen ja vetää kätesi terää kohti. p) Anna terän kiihtyä täyteen nopeuteen ennen kuin aloitat leikkaamisen. Tämä ehkäisee työstettävän osan sinkoutumisen vaaraa. q) Mikäli työstettävä osa tai terä jää jumiin, käännä jiirisaha pois päältä. Odota, kunnes kaikki liikkuvat osat ovat pysähtyneet, irrota pistoke seinästä ja/tai irrota akku. Irrota tämän jälkeen jumittunut materiaali terästä. Jos jatkat jumittuneen osan sahaamista, saatat menettää sahan hallinnan tai vioittaa jiirisahan.

r) Leikkaamisen jälkeen käännä katkaisija pois päältä, pidä saha alhaalla ja odota, kunnes sahanterä on pysähtynyt ennen kuin irrotat leikatun osan. Käden laittaminen liukuvan terän lähelle on vaarallista. s) Pidä kahvasta tiukasti kiinni, kun leikkaat työstettävää osaa vain osittain tai jos käännät katkaisijan pois päältä ennen kuin sahanterä on täysin alhaalla. Kun terä jarruttaa, saha saattaa yhtäkkiä vetää alaspäin ja aiheuttaa vahinkoja.

PUUNSAHAUSTERÄN TURVALLISUUSOHJEET

Lue käyttöopas ja ohjeet huolellisesti ennen sahanterän ja koneen käyttöä. Koneen on oltava hyvässä kunnossa, karan ilman epämuodostumia ja tärinää. Älä käytä sahaa, jos suojukset eivät ole paikallaan. Pidä suojukset hyvässä kunnossa ja asianmukaisesti huollettuina. Varmista, että käyttäjällä on riittävästi koulutusta turvatoimiin, säätöön ja koneen käyttöön liittyen. Käytä aina suojalaseja ja kuulosuojaimia konetta käytettäessä. On suositeltavaa käyttää käsineitä, tukevia luistamattomia kenkiä ja esiliinaa. Lue käyttöopas ennen lisävarusteiden käyttöä. Lisävarusteiden väärä käyttö voi aiheuttaa vaurioita ja lisätä loukkaantumisten mahdollisuutta. Käytä vain tässä käyttöoppaassa määriteltyjä teriä, jotka vastaavat standardia EN 847-1. Huomioi sahanterään merkitty maksiminopeus. Varmista, että sahanterään merkitty nopeus on vähintään sama kuin sahaan merkitty nopeus. Käytä aina oikean kokoisia ja kiinnityslaippaan sopivia sahanteriä. Sahanterät, jotka eivät sovi sahan asennusosiin, pyörivät epäkeskeisesti ja johtavat sahan hallinnan menettämiseen. Älä käytä teriä, joiden halkaisija on suositeltua suurempi tai pienempi. Älä käytä välikappaleita sovittaaksesi terää karalle. Tarkista sahanterän kärjet vaurioiden ja epänormaalin ulkonäön varalta ennen jokaista käyttökertaa. Vahingoittuneista tai irrallisista kärjistä voi tulla käytössä lentäviä esineitä ja ne lisäävät henkilövahinkojen mahdollisuutta. Rikkinaisia sahanteriä tai sellaisia, jotka ovat muuttaneet muotoaan, ei saa käyttää! Älä käytä sahanteriä, jotka ovat vahingoittuneet tai vääntyneet. Poista sahanterät käytöstä, jos ne ovat vaurioituneita, vääntyneitä, väärästyneitä tai murtuneita, korjaaminen ei ole sallittua. Ei saa käyttää pikateräksestä valmistettuja sahanteriä. Varmista, että sahanterä on kiinnitetty oikein, kiristä karamutteria tiukasti ennen käyttöä (kiristysmomentti n. 12 Nm). Kiinnitysruuvi ja mutterit on kiristettävä käyttämällä asianmukaista avainta jne. Avaimen jatkaminen tai kiristäminen vasaralla ei ole sallittua. Varmista, että terä ja laipat ovat puhtaat ja että kauluksen uurretut puolet ovat terää vasten. Varmista, että terä pyörii oikeaan suuntaan. Tee ennen työskentelyn aloittamista testileikkaus ilman, että moottori on kytkettynä päälle, jotta voit tarkistaa terän asennon, suojuksen toiminnan suhteessa muihin koneen osiin ja työkappaleeseen. Älä jätä konetta koskaan ilman valvontaa. Älä levitä terälle voiteluainetta sen ollessa käynnissä.

Suomi

Älä koskaan suorita puhdistus- tai ylläpitotöitä, kun kone on vielä käynnissä, eikä sen pää ole lepoasennossa.

Älä koskaan yritä pysäyttää liikkeessä olevaa konetta nopeasti asettamalla työkalua tai muuta terää vasten, siitä voi aiheutua tahattomasti vakavia onnettomuuksia.

Irrota saha sähköverkosta tai irrota akku ennen terien vaihtoa ja huoltotöitä.

Kiinnitä huomiota terän pakkaamiseen ja purkamiseen, teräviin terän kärkiin on helppo loukata itsensä.

Käytä teränpidintä tai käsiniteitä, kun käsittelet sahanterää.

Säilytä terä alkuperäisessä pakkauksessa tai muussa sopivassa pakkauksessa, pidä kuivissa olosuhteissa ja loitolla kemikaaleista, jotka voivat vahingoittaa terää.

TÄYDENTÄVIÄ TURVALLISUUSMÄÄRÄYKSIÄ JA TYÖSKENTELYOHJEITA

Kiinnitä työkappale aina turvallisesti ja varmasti.

Varmista, että kone seisoo aina tukevasti paikallaan (esim. kiinnittämällä se ruuvipenkkiin).

Käytä korvasuojia. Melulle altistuminen voi heikentää kuuloa.

Käytä aina suojalaseja käyttäessä konetta. On suositeltavaa käyttää käsineitä teriä ja karkeita materiaaleja käsiteltäessä, sekä tukevia liukumattomia kenkiä, jotka myös suojaavat jalkoja leikkausalueelta mahdollisesti putoavilta työkappaleilta.

Varmista aina, että virtapistoke on irrotettu virtalähteestä ennen tuotteella tehtäviä säätöjä, voitelua tai huoltotöitä.

Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon.

Älä koskaan vie kättä lähelle terää ennen kuin se on kokonaan pysähtynyt.

Tarkista työkalu huolellisesti ennen käyttöä vaurioiden ja materiaalin väsymisen varalta. Anna ainoastaan alan ammattihenkilön korjata vialliset osat.

Laitteen suojavarusteita on ehdottomasti käytettävä. Älä käytä konetta, jos suojukset eivät ole paikallaan ja toimi oikein.

Alemman teräsuojuksen tulisi aueta ainoastaan, kun terä lasketaan työkappaleelle. Sen liikkeen on oltava aina esteetön ja sen on sulkeuduttava automaattisesti.

Kiinnitä ja käytä jatkopalapidikettä tukeaksesi työkappaletta työskentelyn aikana.

Älä koskaan muuta tai muokkaa sahaa tai sen toimintaa. Se voi vaarantaa turvallisuuttasi.

Älä käytä sahanteriä, jotka ovat murtuneita, vaurioituneita tai vääntyneitä.

Ei saa käyttää pikateräksestä valmistettuja sahanteriä.

Käytä vain teräviä sahanteriä. Vaihda tylsät terät uusiin.

Käytä aina oikean kokoisia ja kiinnityslaippaan sopivia sahanteriä.

Sahanterät, jotka eivät sovi sahan asennusosiin, pyörivät epäkeskeisesti ja johtavat sahan hallinnan menettämiseen.

Käytä vain tässä käyttöoppaassa määritettyjä puuntyöstöteriä, jotka vastaavat standardia EN 847-1.

Älä käytä muita kuin mukana toimitettuja tai käyttöoppaassa ilmoitettuja laippoja, aluslaattoja tai muttereita varmistamaan sahanterä.

Valitse sahattavalle materiaalille sopiva sahanterä. Älä koskaan käytä tuotetta muiden kuin tässä käyttöoppaassa määriteltyjen tarkoituksenmukaisten materiaalien leikkaamiseen.

On tärkeää, että vältät terän ylikuumenemista ja muovisen työkappaleen sulamista leikatessasi.

Sahanterään merkittyä suurinta kierroslukua ei saa ylittää. Käytä ainoastaan sahanteriä, joihin merkitty nopeus vastaa tai ylittää työkalun nopeusmerkinnän.

Vaihda kulunut tai vahingoittunut pöytäosa uuteen.

Tee ennen työskentelyn aloittamista testileikkaus ilman, että moottori on kytkettynä päälle, jotta voit tarkistaa terän asennon, suojusten toiminnan suhteessa muihin koneen osiin ja työkappaleeseen.

Viistekulmaa, vinoa reunaa tai liitoskulmaa leikattaessa säädä liukuva este varmistamaan oikea terän etäisyys.

Käytä aina rajoitinta tuotetta siirtäessä.

Pidä lattia puhtaana materiaalijätteistä, esim. purusta ja sahausjätteistä.

Älä poista sahausjätettä tai muita työkappaleiden paloja sahausalueelta, kun kone käy eikä sahan pää ole lepoasennossa.

Pitkiä työkappaleita tulee tukea sopivin toimin. Sahan työskentelyalueeseen kuuluu koko työkappaleen laajuus. Käyttäjän on varmistettava tämä alue tahattomalta kosketukselta työkappaletta käytön aikana siirtävien muiden henkilöiden tai esineiden kanssa.

Työstössä syntyvä pöly saattaa olla terveydelle vahingollista, joten sen koskettaminen tai hengittäminen tulisi välttää. Liitä kone kohdeimujärjestelmään ja käytä sopivaa pölysuojaa kasvoilla. Poista laskeutunut pöly huolellisesti esimerkiksi pölynimurilla.

Älä koskaan korvaa LEDiä tai laseria erilaisella tyypillä. Valmistajan tai valtuutetun huoltoliikkeen on suoritettava mahdolliset korjaustyöt.

Virtapiikki aiheuttaa jännitteen heilahtelua ja voi vaikuttaa muihin samaan syöttöverkkoon kytkettyihin tuotteisiin. Minimoidaksesi jänniteheilahtelun kytke tuote pistorasiaan, jonka impedanssi on 0,3 Ω. Lisätietoja saa sähköyhtiöltä.

TURVALLISUUSOHJEET LASER

Tässä sahassa käytetty lasersäteily kuuluu luokkaan II, maksimi P ≤ 1mW ja λ : 650nm aallonpituuksilla. Älä tarkastele suoraan optisilla laitteilla. Sääntöjen laiminlyönti voi aiheuttaa vakavia henkilövahinkoja.

Älä tuijota säteeseen käytön aikana.

Älä heijasta lasersädettä suoraan muiden silmiin. Tämä voi aiheuttaa vakavia silmävammoja.

Älä aseta laseria asentoon, jossa muut voivat tuijottaa lasersäteeseen tahallaan tai tahattomasti.

Älä käytä optisia välineitä lasersäteen tarkasteluun.

Älä käytä laserin säteiden lähettyvillä tai anna lasten käyttää laseria. Älä yritä korjata laserlaitetta itse.

Älä yritä vaihtaa laserlaitteeseen mitään osia itse.

Valmistajan tai valtuutetun huoltoliikkeen on suoritettava mahdolliset korjaustyöt.

Älä vaihda sisäänrakennettua laseria toisentyyppiseen laseriin.

TARKOITUKSENMUKAINEN KÄYTTÖ

Yhdistelmäjiirisaha on tarkoitettu kiinteän ja liimatun puun, liimatuilla viiluilla tai ilman, muovien ja puuta muistuttavien materiaalien sahaamiseen.

Yhdistelmäjiirisaha on tarkoitettu käytettäväksi vain aikuisten käyttäjien toimesta, jotka ovat lukeneet käyttöohjeet ja ymmärtävät riskit ja vaarat.

Suomi

Yhdistelmäjiirisaha on suunniteltu kiinnitettäväksi jalustastaan kiinteään penkkiin. Jos alusta ei ole kiinnitetty varmasti, koko kone voi liikkua leikkaamisen aikana, mikä lisää vakavien henkilövahinkojen mahdollisuutta.

Yhdistelmäjiirisaha on suunniteltu tekemään viisto- ja jiirileikkauksia. Erilaiset leikkausmahdollisuudet on ilmoitettu tämän käyttöoppaan tuotetiedoissa.

Yhdistelmäjiirisahaa on käytettävä vakaissa olosuhteissa, erinomaisessa valaistuksessa ja asianmukaisesta ilmanvaihdosta huolehtien.

Yhdistelmäjiirisaha on tarkoitettu kuluttajakäyttöön ja sitä tulisi käyttää vain aiemmin mainitulla tavalla. Sitä ei ole tarkoitettu mihinkään muuhun käyttötarkoitukseen.

JÄÄMÄRISKIT

Vaikka yhdistelmäjiirisahaa käytetään määritetyllä tavalla, tiettyjä jäljellä olevia riskitekijöitä on mahdotonta eliminoida täysin. Seuraavia vaaroja voi syntyä ja käyttäjän on kiinnitettävä erityistä huomiota seuraavien välttämiseen:

• Pyörivän sahanterän suojaamattomien osien kosketuksen riski. Väärästä säädöstä tai käsittelystä aiheutuva työkappaleiden tai työkappaleiden osien takapotku. Viallisten karbidikärkien sinkoutuminen sahanterästä. Vahingot hengityselimille.

HUOMAA: Käytä hengityssuojaimia, joissa on työstettäville materiaaleille sopivat suodattimet.

Varmista työpaikan asianmukainen ilmanvaihto. Älä syö, juo tai tupakoi työalueella.

Tehokkaiden kuulosuojainten käyttämättä jättäminen vaurioittaa kuuloa.

VAROITUS

Tiettyjen maalien, pinnoitteiden ja materiaalien pöly voi aiheuttaa hengitysteiden ärsytystä tai allergisia reaktioita. Puupöly, kuten tammen, pyökin, MDF:n jne. pöly aiheuttaa syöpää. Asbestia sisältäviä materiaaleja saa työstää tai käsitellä vain ammattitaitoinen käyttäjä.

VAROITUS

Työkalun pitkittynyt käyttö voi aiheuttaa tai pahentaa vammoja. Jos käytät työkalua pidempiä aikoja, muista pitää säännöllisesti taukoja.

TUNNE TUOTTEESI

Katso sivu A.

1. Kahva, eristetty tartuntapinta
2. Virtakytkin
3. Turvalukkovipu
4. Ulompi laippa
5. Sahantera
6. Alempi suojus
7. Kiinteä suojus
8. Sahausrakolevy
9. Kääntöpöydän lukkokahva
10. Yläkehä
11. Ylempi suojus
12. Polykouru
13. Lineaaritangon pysäytinsuppi
14. Lukitusleuka
15. Viistekulman lukitusvipu
16. Liukuva suojus
17. Työkappaleen pidike
18. Jatkopala
19. Asennusreiät x 4
20. Kääntöpöytä
21. Viisteasteikko 22,45° viistekulman säätöruuvi
22. 90° viistekulman säätöruuvi
23. LED-kytkin
24. Laserkytkin
25. Karan rajoitinpainike
26. Leikkuussyvyyden säätölevy
27. Leikkuussyvyyden säätönuppi

VARAOSALUETTELO

• PS 216 L: Katkaisu- ja jiirisaha EN 847-1/0216 x 030 x 2,4 / 48T / HW / n maks. 7000 min-1 (Sivu A: No. 5)
• PS 254 L: Katkaisu- ja jiirisaha EN 847-1/0254 x 030 x 2,6 / 48T / HW / n maks. 7400 min-1 (Sivu A: No. 5) K Sahausrakolevy (Sivu A: No. 8)

VERKKOLIITÄNTÄ

Yhdistä ainoastaan yksivaiheiseen vaihtovirtaan, jonka verkkojännite on sama kuin tyyppikilvessä ilmoitettu. Myös liittäminen maadoittamattomiin pistorasioihin on mahdollista, sillä rakenne vastaa turvallisuusluokkaa II.

Ulkokäytössä olevat pistorasiat on varustettava vikavirtasuojakytkimillä (FI, RCD PRCD) sähkölaiteistosi asennusmääräysten mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa. Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon.

Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina taaksesi.

Tarkista ennen jokaista käyttökertaa, ettei laitteessa, liitäntäjohdossa, jatkojohdossa ja pistotulpassa ole vaurioita eikä niissä ole tapahtunut muutoksia. Viallisia osia saa korjata vain alan ammattilainen.

Virtapiikki aiheuttaa jännitteen heilahtelua ja voi vaikuttaa muihin samaan syöttöverkkoon kytkettyihin tuotteisiin. Minimoidaksesi jännitteen heilahtelun kytke tuote pistorasiaan, jonka impedanssi on 0,3 Ω.

Lisätietoja saa sähköyhtiöltä.

HUOLTO

Älä muuta tätä sahaa millään tavalla tai käytä lisävarusteita, joita valmistaja ei ole hyväksynyt. Se voi vaarantaa sinun ja muiden turvallisuuden.

Älä käytä sahaa, jos sen kytkimet, suojukset tai muut toiminnot eivät toimi tarkoituksenmukaisesti. Käänny valtuutetun palvelukeskuksen puoleen ammattimaista korjausta ja säätöä varten.

Älä tee mitään säätöjä silloin, kun sahanterä on liikkeessä.

Varmista aina, että virtapistoke on irrotettu virtalähteestä ennen tuotteella tehtäviä säätöjä, voitelua tai huoltotöitä.

Tarkista ennen käyttöä ja sen jälkeen saha vaurioiden ja rikkinäisten osien varalta ja pidä se huippukunnossa korvaamalla osat välittömästi varaosilla, jotka ovat valmistajan hyväksymiä.

Terä on käytön jälkeen erittäin kuuma, käytä käsineitä tai anna jäähtyä ennen huoltoa tai puhdistusta.

Siivoa kertynyt pöly pois harjalla tai pölynimurilla. Älä käytä paineilmaa.

Jotta turvallisuus ja luotettavuus voidaan taata, kaikki korjaustyöt, mukaan lukien hiilien vaihto, tulisi suorittaa vain valtuutetun palvelukeskuksen toimesta.

Puhdista laite ja suojavarusteet kuivalla liinalla.

Pidä moottorin ilmanottoaukot puhtaina.

Syöttöketjun vaihdon ollessa tarpeen, toteuttaa valmistaja tai sen edustaja vaihdon turvallisuusriskien ehkäisemiseksi.

Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimusliikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo).

Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven numeron seuraavasta osoitteesta: Techronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Suomi

TODISTUS CE-STANDARDIMUKAISUUDESTA

Vakuutamme täten olevamme yksin vastuussa siitä, että kohdassa "Tekniset tiedot" kuvattu tuote vastaa kaikkia direktiivien merkityksellisiä säännöksiä

2011/65/EU (RoHS)

2006/42/EY

2014/30/EU

ja seuraavia yhdenmukaistettuja standardeja on käytetty.

EN 62841-1:2015

EN 62841-3-9:2015+A11:2017

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-11:2000

EN IEC 63000:2018

Winnenden, 2019-03-08

Valtuutettu kokoamaan tekniset dokumentit.

Techtronic Industries GmbH

Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimenpiteitä.

VAROITUS - Vahinkovaaran vähentämiseksi käyttäjän on luettava käyttöohjeet!

Käytä laitteella työskennellessäsi suojalaseja.

Käytä kuulosuojaimia!

Käytä suojakäsineitä!

Älä koskaan vie käsiä sahanterän alueelle.

Työkalu käytettävä sisätiloissa. Suojeltava sateelta.

Polykouru liitäntäportti

Sahaa vain puuta.

Älä katso lasersäteeseen

Tuote vastaa laserluokkaa 2 standardin EN 60825-1:2014 mukaan.

Sahanterän halkaisija x reiän halkaisija

Pyörimissuunta

Terän hampaat

Leikkausleveys

Kuormittamaton kierrosluku

Jännite

Vaihtovirta

Suojaluokan II sähkötyökalu. Sähkötyökalu, jonka sähköinen suojaus ei ole riippuvainen ainoastaan peruseristyksestä, vaan myös siitä, että käytetään lisäturvatoimia, kuten kaksinkertaista eristystä tai vahvistettua eristystä.

Laitteessa ei ole suojaohtimen liittämiseen tarvittavia varusteita.

Sähkölaitteita ei saa hävittää yhdessä kotitalousjätteiden kanssa. Sähkö- ja elektroniset laitteet tulee kerätä erikseen ja toimittaa kierrätysliikkeeseen ympäristöystävällistä hävittämistä varten. Pyydä paikallisilta viranomaisilta tai alan kauppiaaltasi tarkemmat tiedot kierrätyspisteistä ja keräyspaikoista.

Euroopan säännönmukaisuusmerkki

Ukrainan säännönmukaisuusmerkki

Euraasian säännönmukaisuusmerkki

Suomi

Pora tulee pitää materiaalijätteistä, kuten sahanpurusta ja lastuista, puhtaana.

Löigake ainult puitu.

Ärge vaadake laserkiirde.

See toode vastab laseri klassile 2 standardi EN 60825-1:2014 alusel.

Saelehe läbimõõt

Pöörlemissuund

Saelehe hambad

Lõikelaius
