KASUTUSJUHEND KS 662 AEG

Algupärane kasutusjuhend

Isoleeritud pideme piirkond

Juhul kui on vaja parandada juhtplaadi 90° nurka saelehe suhtes, siis tehke seda korrigeeriva kruviga.

Kohandage lõikesügavus tooriku paksusega. Saeketas võib tooriku alt vähem kui ühe täishamba võrra välja ulatuda.

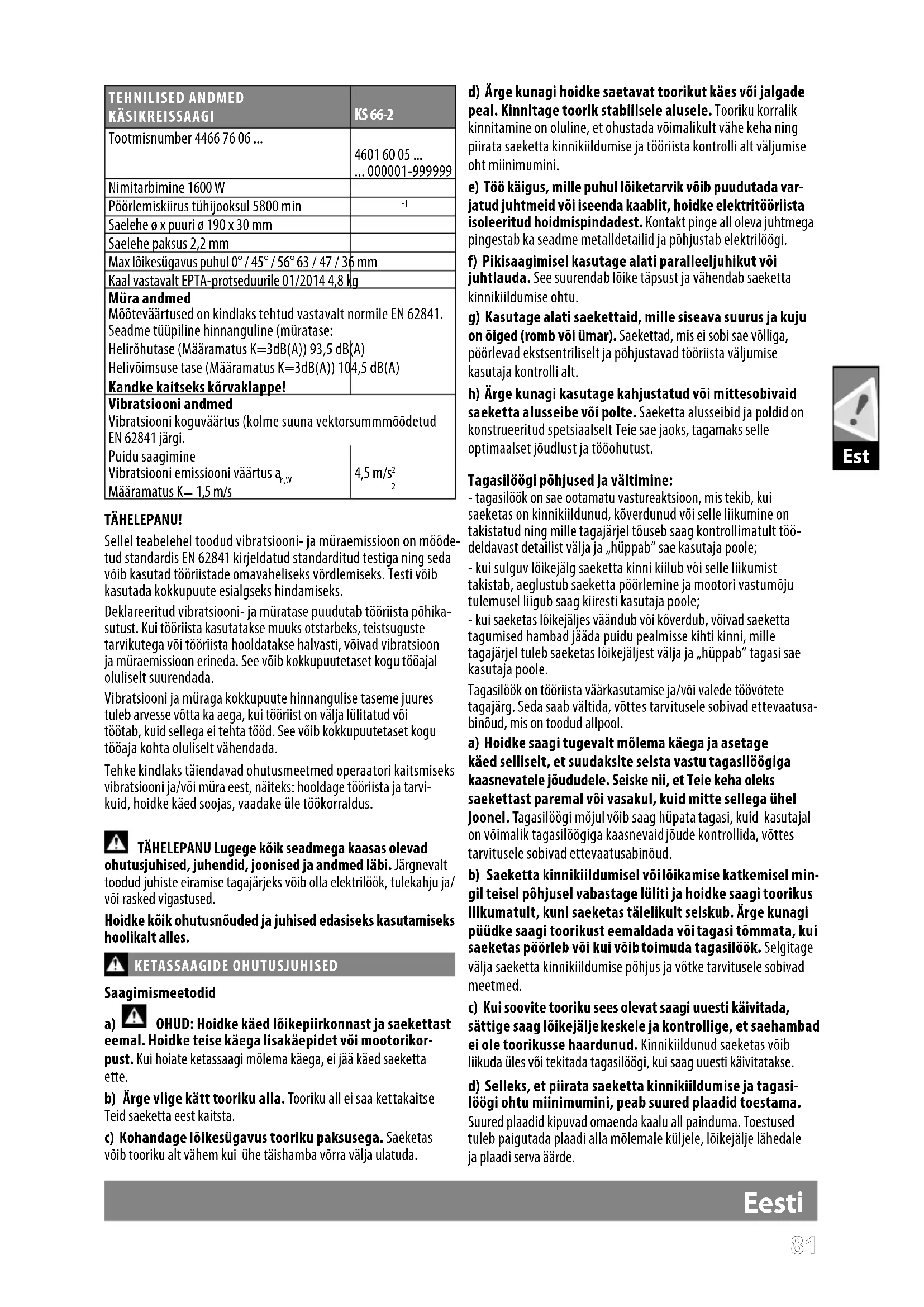

TEHNILISED ANDMEDKÄSIKREISSAAGI	KS 66-2
Tootmisnumber 4466 76 06 ...	4601 60 05 ... ... 000001-999999
Nimitarbimine 1600 W
Pöörlemiskiirus tühijooksul 5800 min	^-1
Saelehe ø x puuri ø 190 x 30 mm
Saelehe paksus 2,2 mm
Max lõikesügavus puhul 0° / 45° / 56° 63 / 47 / 36 mm
Kaal vastavalt EPTA-protseduurile 01/2014 4,8 kg
Müra andmedMõõteväärtused on kindlaks tehtud vastavalt normile EN 62841.Seadme tüüpiline hinnanguline (müratase:Helirõhutase (Määramatus K=3dB(A)) 93,5 dB(A)Helivõimsuse tase (Määramatus K=3dB(A)) 104,5 dB(A)Kandke kaitseks kõrvaklappe!
Vibratsiooni andmedVibratsiooni koguväärtus (kolme suuna vektorsummmõõdetud EN 62841 järgi.Puidu saagimineVibratsiooni emissiooni väärtus ah,wMääramatus K= 1,5 m/s	4,5 m/s ^2 ^2

TÄHELEPANU!

Sellel teabelehel toodud vibratsiooni- ja müraemission on mõõde- tud standardis EN 62841 kirjeldatud standarditud testiga ning seda võib kasutad tööriistade omavaheliseks värdlemiseks. Testi võib kasutada kokkupuute esialgseks hindamiseks.

Deklareeritud vibratsiooni- ja müratase puudutab tööriista põhika-sutust. Kui tööriista kasutatakse muuks otstarbeks, teistsuguste tarvikutega või tööriista hooldatakse halvasti, võivad vibratsioon ja müraemissioon erineda. See võib kokkupuutetaset kogu tööajal oluliselt suurendada.

Vibratsiooni ja müraga kokkupuute hinnangulise taseme juures tuleb arvesse võtta ka aega, kui tööriist on välja lülitatud või töötab, kuid sellega ei tehta tööd. See võib kokkupuutetaset kogu tööaja kohta oluliselt vähendada.

Tehke kindlaks täiendavad ohutusmeetmed operaatori kaitsmiseks vibratsiooni ja/või müra eest, näiteks: hooldage tööriista ja tarvikuid, hoidke käed soojas, vaadake üle töökorraldus.

TÄHELEPANU Lugege köik seadmega kaasas olevad

ohutusjuhised, juhendid, joonised ja andmed läbi. Järgnevalt toodud juhiste eiramise tagajärjeks vöib olla elektrilöök, tulekahju ja/ vöi rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

KETASSAAGIDE OHUTUSJUHISED

Saagimismeetodid

OHUD: Hoidke käed lõikepiirkonnast ja saekettast

eemal. Hoidke teise käega lisakäepidet või mootorikorpust. Kui hoiate ketassaagi mölema käega, ei jää käed saeketta ette.

b) Ärge viige kätt tooriku alla. Tooriku all ei saa kettakaitse Teid saeketta eest kaitsta.

c) Kohandage lõikesügavus tooriku paksusega. Saeketas võib tooriku alt vähem kui ühe täishamba võrra välja ulatuda.

d) Ärge kunagi hoidke saetavat toorikut käes või jalgade peal. Kinnitage toorik stabilsele alusele. Tooriku korralik kinnitamine on oluline, et ohustada võimalikult vähe keha ning piirata saeketta kinnikiildumise ja tööriista kontrolli alt väljumise oht miinimumini.
e) Töö käigus, mille puhul lõiketarvik võib puudutada varjatud juhtmeid või iseenda kaablit, hoidke elektritööriista isoleeritud hoidmispindadest. Kontakt pinge all oleva juhtmega pingestab ka seadme metalldetailid ja põhjustab elektrilöögi.
f) Pikisaagimisel kasutage alati paralleeljuhikut või juhtlauda. See suurendab lõike täpsust ja vähendab saeketta kinnikiildumise ohtu.
g) Kasutage alati saekettaid, mille siseava suurus ja kuju on öiged (romb või ümar). Saekettad, mis ei sobi sae völliga, pöörlevad ekstsentriliselt ja põhjustavad tööriista väljumise kasutaja kontrolli alt.
h) Ärge kunagi kasutage kahjustatud või mittesobivaid saeketta alusseibe või polte. Saeketta alusseibid ja poldid on konstrueritud spetsiaalselt Teie sae jaoks, tagamaks selle optimaalset jõudlust ja tööohutust.

Tagasilöögi põhjused ja vältimine:

- tagasilöök on sae ootamatu vastureaktsioon, mis tekib, kui saeketas on kinnikiildunud, köverdunud vöi selle liikumine on takistatud ning mille tagajärjel töuseb saag kontrollimatult töö-deldavast detailist välja ja „hüppab“ sae kasutaja poole;

- kui sulguv lõikejälg saeketta kinni kiilub või selle liikumist takistab, aeglustub saeketta pöörlemine ja mootori vastumõju tulemusel liigub saag kiiresti kasutaja poole;

- kui saeketas lõikejäljes väändub või kõverdub, võivad saeketta tagumised hambad jääda puidu pealmisse kihti kinni, mille tagajärjel tuleb saeketas lõikejäljest välja ja „hüppab“ tagasi sae kasutaja poole.

Tagasilöök on tööriista väärkasutamise ja/või valede töövötete tagajärg. Seda saab vältida, vöttes tarvitusele sobivad ettevaatusabinõud, mis on toodud allpool.

a) Hoidke saagi tugevalt mölema käega ja asetage käed selliselt, et suudaksite seista vastu tagasilöögiga kaasnevatele jõududele. Seiske nii, et Teie keha oleks saekettast paremal või vasakul, kuid mitte sellega ühel joonel. Tagasilöögi mõjul võib saag hüpata tagasi, kuid kasutajal on võimalik tagasilöögiga kaasnevaid jõude kontrollida, võttes tarvitusele sobivad ettevaatusabinõud.
b) Saeketta kinnikiildumisel või lõikamise katkemisel mingil teisel põhjusel vabastage lülitii ja hoidke saagi toorikus liikumatult, kuni saeketas täielikult seiskub. Ärge kunagi püüdke saagi toorikust eemaldada või tagasi tömmata, kui saeketas pöörleb või kui võib toimuda tagasilöök. Selgitage välja saeketta kinnikiildumise põhjus ja võtke tarvitusele sobivad meetmed.
c) Kui soovite tooriku sees olevat saagi uuesti käivitada, sättige saag löikejälje keskele ja kontrollige, et saehambad ei ole toorikusse haardunud. Kinnikiildunud saeketas vöib liikuda üles vöi tekitada tagasilöögi, kui saag uuesti käivitatakse.
d) Selleks, et piirata saeketta kinnikiildumise ja tagasi- löögi ohtu miinimumini, peab suured plaadid toestama.

Suured plaadid kipuvad omaenda kaalu all painduma. Toestused tuleb paigutada plaadi alla mölemale küljele, lõikejälje lähedale ja plaadi serva äärde.

Eesti

e) Ärge kasutage nüri või kahjustatud saeketast. Teritamata või valesti paigaldatud sa ekettast tekib kitsas lõikejälg, mis põh-justab liigset hõõrdumist, saeketta kinnikiildumist ja tag asilööke.
f) Enne lõike tegemist peavad lõikesügavuse ja -nurga reguleerimise lukustushoovad ole ma kindlalt kinnitatud. Kui saeketta seadistused saagimise ajal muutuvad, võib see põhjustada kinnikiildumise ja tagasilöögi.
g) Olge eriti tähelepanelik, kui teete uputuslõikeid seintes või muudes varjatud piirkonda des. Esileulatuv saeketas võib varjatud objektide lõikamisel blokeeruda, mille tagajärjeks on tagasilöök.

Alumise kaitsekatte funktsioon

a) Iga kord enne kasutamist kontrollige, kas alumine kettakaitse sulgub korralikult. Ärge kasutage saagi, kui alumine kettakaitse ei liigu vabalt ega sulgu koheselt. Alumist ketta kaitset ei tohi avatud asendis kinni kiiluda ega siduda. Kui saag kogemata maha kukub, vöib alumine ketta- kaitse väänduda. Töstke alumine kettakaitse tagasitömmatavast käepidemest üles ning veenduge, et see liigub vabalt ja ei puuduta saeketast ega muid detaile mistahes löikenur kade ja -sügavuste juures.
b) Kontrollige alumise kettakaitsme vedru funktsioneerimist. Kui alumine kettakaitse ja vedru ei funktsioneeri korralikult, tuleb need enne kasutamist parandada lasta. Kahjusta tud osade, kleepuvate sadestuste või saepuru kuhjumise tõttu võib alumise kettakaitse töö aeglu studa.
c) Alumist kettakaitset tuleks käsitsi tagasi tömmata ainult erilöigete "nagu uputuslöigete ja nurklöigete tegemiseks". Avage alumine kettakaitse tagasitömmatava hoovaga ja va bastage see kohe, kui saeketas on toorikusse sisse tunginud. Köikide teiste saagimistööde ajal peaks alumine kettakaitse toimima automaatselt.
d) Enne sae asetamist tööpingile või põrandale jälgige alati, et alumine kettakaitse saeke tast katab. Kaitsmata, järelpöörlev saeketas põhjustab sae liikumise tagasi, lõigates köike, mis teele jääb. Pöörake tähelepanu sae järelpöörlemise ajale.

Kandke kaitseks kõrvaklappe. Müra toime võib põhjustada kuulmiskadu.

Kasutada kaitsevarustust. Masinaga töötamisel kanda alati kaitseprille. Kaitseriietusena soovitatakse kasutada tolmumaski kaitsekindaid, kinniseid ja libisemisvastase tallaga jalanõusid, kiivrit ja kuulmisteede kaitset.

Töötamisel tekkiv tolm on sageli tervistkahjustav ning ei tohiks organismi sattuda. Kasutage tolmu äraimemist ning kandke täiendavalt sobivat tolmukaitsemaski. Kogunenud tolm eemaldage põhjalikult, nt imemisega.

Saelehti, mis ei vasta käesoleva kasutamisjuhendi karakteristikutele, ei tohi kasutada.

Lõigatava materjali jaoks valida välja sobiv saeleht.

Kasutage ainult selles kasutusjuhendis esitatud tootja poolt soovitatud saekettaid, mis vastavad EN 847-1 standardile.

Instrumenti lubatud pöörete arv peab olema vähemalt sama suur kui elektritööriistal märgitud maksimaalne pöörete arv.

Lihvimiskettaid ei tohi kasutada!

Käsitsi juhtides käitamisel ärge kiiluge sisse-välja lülitit kinni.

TÖÖJUHISED

Vältige sobitatud etteandekiirusega saeketta hammaste ülekuumenemist.

VÖRKU ÜHENDAMINE

Ühendage ainult ühefaasilise vahelduvvooluga ning ainult andmesildil toodud vörgupingega. Ühendada on vöimalik ka kaitsekontaktita pistikupesadesse, kuna nende konstruktsioon vastab kaitseklassile II.

Välitingimustes asuvad pistikupesad peavad olema varustatud rikkevoolukaitselülititega (FI, RCD, PRCD). Seda nõutakse Teie elektriseadme installeerimiseeskirjas. Palun pidage sellest meie seadme kasutamisel kinni.

Masin peab pistikupessa ühendamisel olema alati väljalülitatud seisundis.

Lühiseohu töttu ei tohi õhutuspiludesse sattuda metallosi.

Hoidke ühendusjuhe alati masina tööpiirkonnast eemal. Vedage juhe alati masinast tahapoole.

Enne igat seadme kasutamiskorda kontrollida, kas toitekaablid, pikendajad ja turvavööd pole kahjustatud või kulunud. Kahjustatud detaile tohib remontida ainult selle ala professionaal.

Voolutõuked põhjustavad pingekõikumisi ja võivad mõjutada samasse toiteahelasse ühendatud elektriseadmete tööd. Ühendage seade toitevõrku, mille näivtakistus on 0,368 Ω, et pingekõikumisi minimeerida.

KASUTAMINE VASTAVALT OTSTARBELE

Käsikreissaagi saab rakendada sirgjooneliste lõigete saagimiseks puitu.

HOOLDUS

Enne kõiki töid masina kallal tömmake pistik pistikupesast välja.

Enne saeketta kinnitamist või eemaldamist veenduge, et sae toide on lahti ühendatud.

Puhastage seadet ja kaitseseadist kuiva lapiga.

Osad puhastusvahendid kahjustavad plastmassi või muid isoleeritud detaile.

Hoidke masina õhutuspilud alati puhtad.

Eemaldage regulaarselt tolm. Tuleohu vältimiseks eemaldage sae sisemusse kogunenud saepuru.

Hoidke seade puhas ja kuiv ning eemaldage väljatunginud öli ja määre.

Kontrollige kaitsekatte talitlust.

Regulaarne hooldus ja puhastamine tagavad pika eluea ning ohutu käsitsemise.

Kui on vaja vahetada toitejuhet, peab ohutuse tagamise raames seda tegema tootja või tema agent.

Kasutage ainult AEG tarvikuid ja tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada AEG klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduste aadressid).

Vajaduse korral võite tellida seadme läbilõikejoonise, näidates ära masina tüübi ja andmesildil oleva numbri. Selleks pöörduge klienditeeninduspunkti või otse: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Eesti

EÜ VASTAVUSAVALDUS

Kinnitame oma ainuvastutusel, et „Tehniliste andmete“ all kirjeldatud toode vastab direktiivide köigile asjakohastele sätetele 2006/42/EÜ

2014/30/EU

2011/65/EU (RoHS)

ning täidetud on järgmiste ühtlustatud standardite nõuded.

EN 62841-1:2015

EN 62841-2-5:2014

EN 55014-1:2017+A11:2020

EN 55014-2: 2015

EN 61000-3-2:2014

EN 61000-3-11:2000

EN IEC 63000:2018

On volitatud koostama tehnilist dokumentatsiooni.

Techtronic Industries GmbH

Palun lugege enne käikulaskmist kasutamisjuhend hoolikalt läbi.

Masinaga töötades kandke alati kaitseprille.

Kandke kaitseks kõrvaklappe!

Kanda sobivat kaitsemaski.

Kanda kaitsekindaid!

Enne kõiki töid masina kallal tömmake pistik pistikupesast välja.

Ärge kasutage jõudu.

Tarvikud - ei kuulu tarne komplekti, soovitatav täiendus on saadaval tarvikute programmis.

Elektriseadmeid ei tohi utiliseerida koos majapida-misprügiga. Elektrilised ja elektroonilised seadmed tuleb eraldi kokku koguda ning keskkonnasöbralikuks utiliseerimiseks vastavas käitlusettevöttes ära anda. Küsige kohalikest pädevatest ametitest või edasimüüjalt käitlusjaamade ja kogumispunktide kohta järele.

Kaitseklassi II elektritööriist. Elektritööriist, mille puhul ei sõltu kaitse mitte üksnes baasisolatsioonist, vaid ka täiendatavate kaitsemeetmete nagu topeltisolatsiooni või tugevdatud isolatsiooni kohaldamisest. Mehhanism kaitsejuhi ühendamiseks puudub.

n_0

Pöörlemiskiirus tühijooksul

V

Voltaaž

Vahelduvvool

Euroopa vastavusmärk

Ühendkuningriigi vastavusmärk

Ukraina vastavusmärk

Euraasia vastavusmärk
