MANUAL DE UTILIZADOR KS 662 AEG

Características técnicas, Instruções de segurança, Utilização autorizada, Declaração de Conformidade CE, Ligação à rede, Manutenção, Symbole Por favor leia e conserve em seu poder! Português

COLLEGAMENTO ALLA RETE

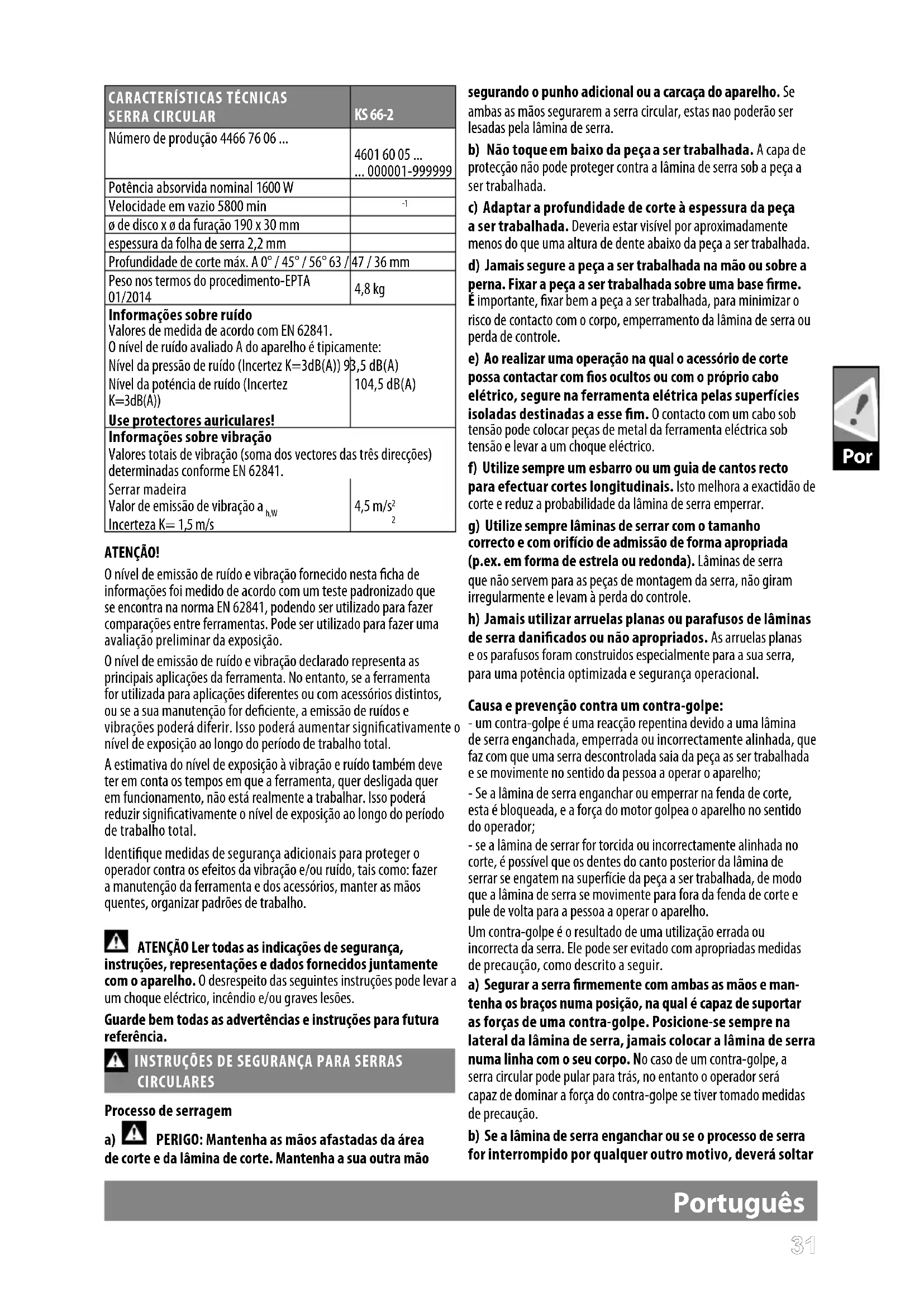

SERRA CIRCULAR KS 66-2 Número de produção 4466 76 06 ...

... 000001-999999 Potência absorvida nominal 1600 W Velocidade em vazio 5800 min

ø de disco x ø da furação 190 x 30 mm espessura da folha de serra 2,2 mm Profundidade de corte máx. A 0° / 45° / 56° 63 / 47 / 36 mm Peso nos termos do procedimento-EPTA 01/2014 4,8 kg Informações sobre ruído Valores de medida de acordo com EN 62841. O nível de ruído avaliado A do aparelho é tipicamente: Nível da pressão de ruído (Incertez K=3dB(A)) 93,5 dB(A) Nível da poténcia de ruído (Incertez K=3dB(A)) 104,5 dB(A) Use protectores auriculares! Informações sobre vibração Valores totais de vibração (soma dos vectores das três direcções) determinadas conforme EN 62841. Serrar madeira Valor de emissão de vibração a h,W 4,5 m/s

ATENÇÃO! O nível de emissão de ruído e vibração fornecido nesta cha de informações foi medido de acordo com um teste padronizado que se encontra na norma EN 62841, podendo ser utilizado para fazer comparações entre ferramentas. Pode ser utilizado para fazer uma avaliação preliminar da exposição. O nível de emissão de ruído e vibração declarado representa as principais aplicações da ferramenta. No entanto, se a ferramenta for utilizada para aplicações diferentes ou com acessórios distintos, ou se a sua manutenção for deciente, a emissão de ruídos e vibrações poderá diferir. Isso poderá aumentar signicativamente o nível de exposição ao longo do período de trabalho total. A estimativa do nível de exposição à vibração e ruído também deve ter em conta os tempos em que a ferramenta, quer desligada quer em funcionamento, não está realmente a trabalhar. Isso poderá reduzir signicativamente o nível de exposição ao longo do período de trabalho total. Identique medidas de segurança adicionais para proteger o operador contra os efeitos da vibração e/ou ruído, tais como: fazer a manutenção da ferramenta e dos acessórios, manter as mãos quentes, organizar padrões de trabalho. ATENÇÃO Ler todas as indicações de segurança, instruções, representações e dados fornecidos juntamente com o aparelho. O desrespeito das seguintes instruções pode levar a um choque eléctrico, incêndio e/ou graves lesões. Guarde bem todas as advertências e instruções para futura referência. INSTRUÇÕES DE SEGURANÇA PARA SERRAS CIRCULARES Processo de serragem

PERIGO: Mantenha as mãos afastadas da área de corte e da lâmina de corte. Mantenha a sua outra mão segurando o punho adicional ou a carcaça do aparelho. Se ambas as mãos segurarem a serra circular, estas nao poderão ser lesadas pela lâmina de serra. b) Não toque em baixo da peça a ser trabalhada. A capa de protecção não pode proteger contra a lâmina de serra sob a peça a ser trabalhada. c) Adaptar a profundidade de corte à espessura da peça a ser trabalhada. Deveria estar visível por aproximadamente menos do que uma altura de dente abaixo da peça a ser trabalhada. d) Jamais segure a peça a ser trabalhada na mão ou sobre a perna. Fixar a peça a ser trabalhada sobre uma base rme. É importante, xar bem a peça a ser trabalhada, para minimizar o risco de contacto com o corpo, emperramento da lâmina de serra ou perda de controle. e) Ao realizar uma operação na qual o acessório de corte possa contactar com os ocultos ou com o próprio cabo elétrico, segure na ferramenta elétrica pelas superfícies isoladas destinadas a esse m. O contacto com um cabo sob tensão pode colocar peças de metal da ferramenta eléctrica sob tensão e levar a um choque eléctrico. f) Utilize sempre um esbarro ou um guia de cantos recto para efectuar cortes longitudinais. Isto melhora a exactidão de corte e reduz a probabilidade da lâmina de serra emperrar. g) Utilize sempre lâminas de serrar com o tamanho correcto e com orifício de admissão de forma apropriada (p.ex. em forma de estrela ou redonda). Lâminas de serra que não servem para as peças de montagem da serra, não giram irregularmente e levam à perda do controle. h) Jamais utilizar arruelas planas ou parafusos de lâminas de serra danicados ou não apropriados. As arruelas planas e os parafusos foram construidos especialmente para a sua serra, para uma potência optimizada e segurança operacional. Causa e prevenção contra um contra-golpe: - um contra-golpe é uma reacção repentina devido a uma lâmina de serra enganchada, emperrada ou incorrectamente alinhada, que faz com que uma serra descontrolada saia da peça as ser trabalhada e se movimente no sentido da pessoa a operar o aparelho; - Se a lâmina de serra enganchar ou emperrar na fenda de corte, esta é bloqueada, e a força do motor golpea o aparelho no sentido do operador; - se a lâmina de serrar for torcida ou incorrectamente alinhada no corte, é possível que os dentes do canto posterior da lâmina de serrar se engatem na superfície da peça a ser trabalhada, de modo que a lâmina de serra se movimente para fora da fenda de corte e pule de volta para a pessoa a operar o aparelho. Um contra-golpe é o resultado de uma utilização errada ou incorrecta da serra. Ele pode ser evitado com apropriadas medidas de precaução, como descrito a seguir. a) Segurar a serra rmemente com ambas as mãos e man- tenha os braços numa posição, na qual é capaz de suportar as forças de uma contra-golpe. Posicione-se sempre na lateral da lâmina de serra, jamais colocar a lâmina de serra numa linha com o seu corpo. No caso de um contra-golpe, a serra circular pode pular para trás, no entanto o operador será capaz de dominar a força do contra-golpe se tiver tomado medidas de precaução. b) Se a lâmina de serra enganchar ou se o processo de serra for interrompido por qualquer outro motivo, deverá soltar Português3232 Português Por o interruptor de ligar-desligar e segurar a serra imóvel na peça a ser trabalhada, até a lâmina de serra parar com- pletamente. Não tente jamais remover a lâmina de serra da peça a ser trabalhada ou puxá-la para trás, enquanto a lâmina ainda estiver em movimento ou enquanto puder ocorrer um contra-golpe. Encontrar a causa pela qual a lâmina de serra está enganchada e eliminar a causa através de medidas apropriadas. c) Se desejar reaccionar uma serra que se encontra na peça a ser trabalhada, deverá centrar a lâmina de serra na fenda de serra e controlar se os dentes da serra não engate na peça a ser trabalhada. Se a lâmina de serra emperrar, poderá movimentar-se para fora da lâmina de serra ou causar um contra- golpe logo que a serra for reaccionada. d) Placas grandes devem ser apoiadas, para reduzir o risco de um contra-golpe devido a uma lâmina de serra emperrada. Placas grandes podem curvar-se devido ao seu próprio peso. Placas devem ser apoiadas em ambos os lados, tanto nas proximidades da fenda de corte, assim como na borda. e) Não utilizar lâminas de serra obtusas ou danicadas. Lâminas de serra obtusas ou desalinhadas causam devido a uma fenda de corte demasiado estreita, uma fricção elevada, emperra- mento da lâmina de serra e contra-golpes. f) Antes de serrar, deverá apertar os ajustes de profundi- dade de corte e de ângulo de corte. Se os ajustes se alterarem durante o processo de corte, é possível que a lâmina de serra seja emperrada e que ocorra um contra-golpe. g) Tenha especialmente cuidado, ao efectuar um “Corte de imersão” numa área escondida, p.ex. uma parede exis- tente. A lâmina de serra mergulhada pode bloquear-se em objetos escondidos ao serrar e causar um contra-golpe. Funcionamento da cobertura de protecção inferior a) Controlar antes de cada utilização, se a capa de protecção inferior fecha perfeitamente. Não utilize a serra se a capa de protecção inferior não se movimentar livremente e não se fechar imediatamente. Jamais prender ou amarrar a capa de protecção na posição aberta. Se a serra cair inesperadamente no chão, é possível que a capa de protecção inferior seja entortada. Abrir a capa de protecção com a alavanca para puxar para trás, e assegurar que se movimente livremente e não entre em contacto com a lâmina de serra nem com outras partes ao efectuar todos os tipos de cortes angulares e em todas profundidades de corte. b) Controlar a função da mola para a capa de protecção inferior. Permite que seja efectuada uma manutenção do aparelho antes de utilizá-lo, se a capa de protecção inferior e a mola não estiverem funcionando perfeitamente. Peças danicadas, resíduos aderentes ou acumulações de aparas fazem com que a capa de protecção inferior trabalhe com atraso. c) Só abrir a capa de protecção inferior manualmente em certos tipos de corte, como “Cortes de imersão e cortes angulares”. Abrir a capa de protecção inferior com uma alavanca para puxar para trás e soltar, logo que a lâmina de serra tenha entrado na peça a ser trabalhada. Em todos os outros trabalhos de serra é necessário que a capa de protecção inferior trabalhe automaticamente. d) Não depositar a serra sobre a bancada de trabalho nem sobre o chão, sem que a capa de protecção inferior encubra a lâmina de serra. Uma lâmina de serra não utilizada, e em movimento por inércia, movimenta a serra no sentido contrário do corte e serra tudo que estiver no seu caminho. Observe o tempo de movimento de inércia da serra. INSTRUÇÕES DE SEGURANÇA E TRABALHO SUPLEMENTARES Sempre use a protecção dos ouvidos. Os ruídos podem causar surdez. Utilizar equipamento de protecção. Durante os trabalhos com a máquina, usar sempre óculos de protecção. Vestuário de protecção, bem como máscara de pó, sapatos fechados e antiderrapante, capacete e protecção auditiva são recomendados. A poeira gerada ao trabalhar com esta ferramenta pode ser perigosa para a saúde e por isso não deve atingir o corpo. Utilize um sistema de absorção de poeiras e use uma máscara de protecção. Retire completamente a poeira depositada, por exemplo com um aspirador. É inadmissível a utilização de discos de serra que não correspondam às características especicadas nestas instruções de serviço. Seleccione uma folha de serra apropriada para o material a cortar. Utilize apenas as lâminas para madeira especicadas neste manual, as quais se encontram em conformidade com a EN 847-1. As rotações admissíveis da ferramenta de trabalho devem ser pelo menos tão elevadas como as rotações máximas indicadas na ferramenta eléctrica. É favor não instalar discos de lixar! Não bloquear o interruptor quando a máquina fôr conduzida à mão.

Ajuste a velocidade de avanço para evitar um sobreaquecimento dos dentes das folhas de serra.

Só conectar à corrente alternada monofásica e só à tensão de rede indicada na placa de potência. A conexão às tomadas de rede sem contacto de segurana também é possível, pois trata-se duma construção da classe de protecção II. Aparelhos não estacionários, utilizados ao ar livre, devem ser prote- gidos por um disjuntor de corrente de defeito (FI,RCD,PRCD). Ao ligar à rede, a máquina deve estar desligada. Não deixe que peças metálicas toquem nas fendasde circulação de ar - perigo de curto-circuitos. Manter sempre o cabo de ligação fora da zona de acção da máquina. Antes de qualquer utilização do aparelho, verique se o cinto de segurança e a cha estão danicados ou desgastados. Deixe um especialista reparar as peças danicadas. Um pico de corrente causa variações de voltagem epode afectar outros aparelhos eléctricos na mesmalinha eléctrica. Ligue o dis- positivo à tomada eléctricacom uma impedância de 0,368 Ωpara minimizar asutuações de voltagem.

UTILIZAÇÃO AUTORIZADA

A serra circular manual efectua cortes precisos em madeira.3333 Português Por MANUTENÇÃO Antes de efectuar qualquer intervenção na máquina, tirar a cha da tomada. Certique-se que desliga a ferramenta da rede eléctrica antes de instalar ou remover a lâmina serra. Limpe o aparelho e o dispositivo de protecção com um pano seco. Alguns detergentes danicam o plástico ou outras peças isoladas. Manter desobstruidos os rasgos de ventilação na carcaça da máquina. Retire regularmente o pó. Retire a serradura acumulada no interior da serra para evitar riscos de incêndio. Mantenha o aparelho limpo e seco e livre de óleo ou graxa que saiu. Verique a função das tampas de protecção. Uma manutenção e limpeza em intervalos regulares cuida de uma longa vida útil e de um manejo seguro. Se for necessário substituir o cabo de alimentação, a substituição terá de ser feita pelo fabricante ou pelo agente do mesmo, a m de se evitar que ocorra algum risco de segurança. Utilizar unicamente acessórios e peças sobressalentes da AEG. Sem- pre que a substituição de um componente não tenha sido descrita nas instruções, será de toda a conveniência mandar executar esse trabalho a um Serviço de Assistência AEG (veja o folheto Garantia/ Endereços de Serviços de Assistência). A pedido e mediante indicação da referência que consta da chapa de características da máquina, pode requerer-se um desenho explosivo da ferramenta eléctrica a: Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DECLARAÇÃO DE CONFORMIDADE CE

Declaramos, sob a nossa inteira responsabilidade, que o produto descrito em «Dados Técnicos» cumpre todas as disposições relevan- tes das diretivas 2006/42/CE 2014/30/UE 2011/65/UE (RoHS) tendo sido seguidas as seguintes normas harmonizadas EN 62841-1:2015 EN 62841-2-5:2014 EN 55014-1:2017+A11:2020 EN 55014-2: 2015 EN 61000-3-2:2014 EN 61000-3-11:2000 EN IEC 63000:2018 Winnenden, 2020-11-16 Alexander Krug / Managing Director Autorizado a reunir a documentação técnica. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SYMBOLE ATENÇÃO! PERIGO! Leia atentamente o manual de instruções antes de colocar a máquina em funcionamento. Usar sempre óculos de protecção ao trabalhar com a máquina. Use protectores auriculares! Use uma máscara de protecção contra pó apropriada. Use luvas de protecção! Antes de efectuar qualquer intervenção na máquina, tirar a cha da tomada. Não aplique força. Acessório - Não incluído no eqipamento normal, disponível como acessório. Aparelhos eléctricos não devem ser jogados no lixo doméstico. Aparelhos eléctricos e electrónicos devem ser colectados separadamente e entregues a uma empresa de reciclagem para a eliminação correcta.Solicite informações sobre empresas de reciclagem e postos de colecta de lixo das autoridades locais ou do seu vendedor autorizado. Ferramenta eléctrica da classe de protecção II. Ferra- menta eléctrica, na qual a protecção contra choque eléc- trico não só depende do isolamento básico, mas também da aplicação de medidas de protecção suplementares, como isolamento duplo ou reforçado. Não há um disposi- tivo para a conexão dum condutor de protecção.
