NÁVOD NA OBSLUHU HTHECTOR 420 Hillvert

Benzines kerti aprítógép / Benzines faaprító.

Táto používatel'ská príručka bola preložená pomocou strojového prekladu. Vyvinuli sme maximálne úsilie, aby bol preklad presný, ale upozorňujeme, že automatické preklady nie sú dokonalé a nie sú určené na to, aby nahradili ľudských prekladatel'ov. Oficiálna verzia používatel'skej príručky je v angličtine. Akékol'vek rozdiely medzi preloženou verziou a originálnou angličtinou nie sú právne záväzné. Ak máte akékol'vek otázky týkajúce sa presnosti prekladu, pozrite si anglickú verziu, ktorá je oficiálnou referenciou. Viac jazykových verzií je k dispozícii na vyžiadanie cez [e-mail].

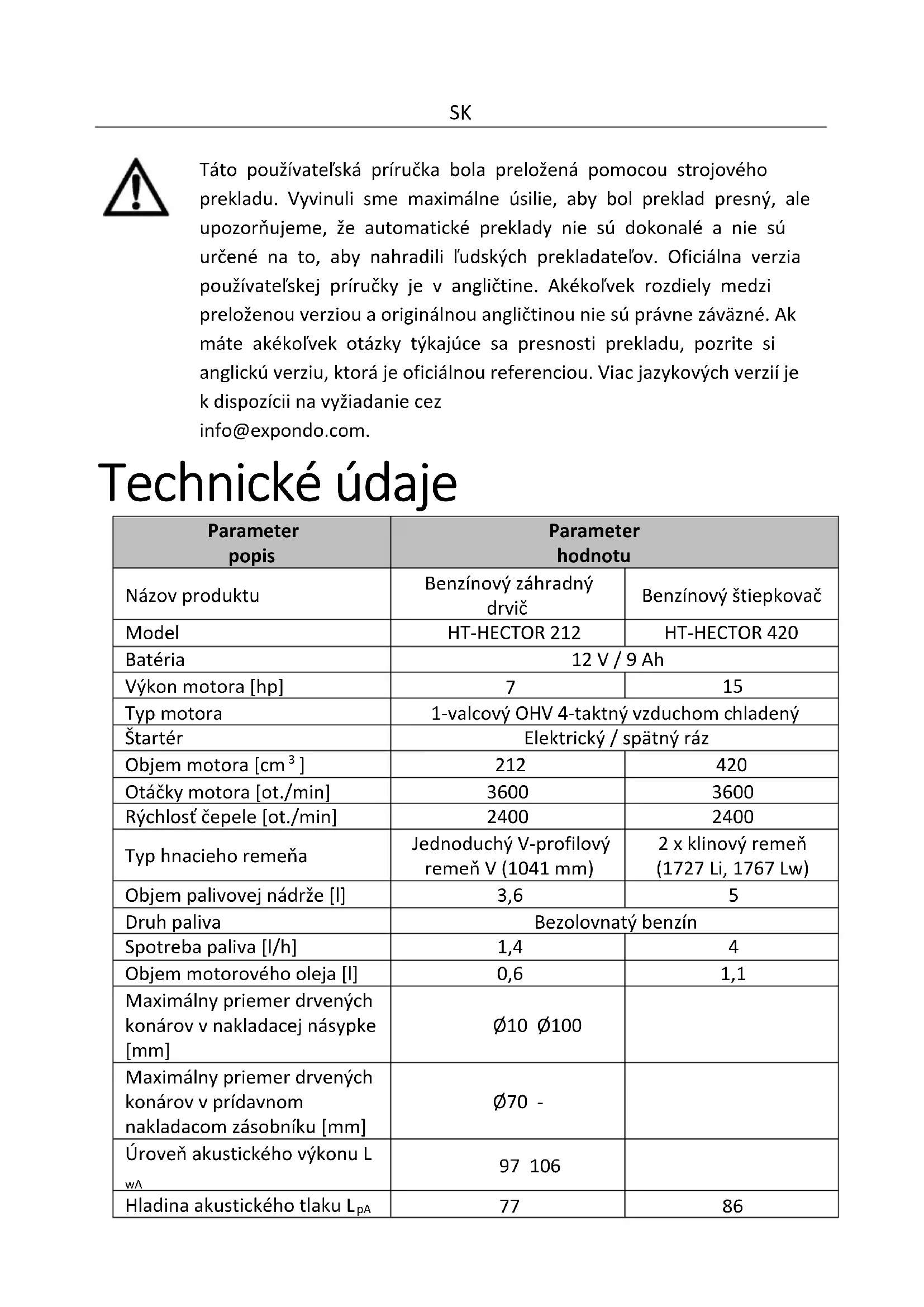

Technické údaje

Používatel'ská príručka je vytvorená s ciel'om zaistiť bezpečné a bezproblémové používanie zariadenia. Produkt je navrhnutý a vyrobený v súlade s prísnymi technickými smernicami s použitím najmodernejších technológií a komponentov. Okrem toho sa vyrába v súlade s najprísnejšími kvalitatívnymi normami.

NEPOUŽÍVAJTE ZARIADENIE, POKIAL' STE SI DÔKLADNE NEPREČÍTALI TÚTO POUŽÍVATEL'SKÚ PRÍRUČKU A NEPOROZUMELI JEJ.

Aby ste predížili životnosť výrobku a zaistili jeho bezproblémovú prevádzku, používajte ho v súlade s touto používatelškou príručkou a pravidelne vykonávajte údržbu. Technické údaje a špecifikácie uvedené v tejto používatelškej príručke sú aktuálne. Výrobca si vyhradzuje právo na zmeny súvisiace s vylepšením kvality. Zariadenie je navrhnuté tak, aby sa riziká emisií hluku znížili na minimum, pričom sa zohl’adňuje technologický pokrok a možnosti zníženia hluku.

Legenda

CE	Výrobok spíňa príslušné bezpečnostné normy.
	Pred použitím si prečítajte pokyny.
	Výrobok sa musí recyklovať.
	VAROVANIE! alebo POZOR! alebo UPOZORNENIE! Platí pre danú situáciu.(všeobecné výstražné znamenie)
	Používajte ochranu sluchu. Vystavenie silnému hluku môže mať za následok stratu sluchu.

SK

	Používajte ochranné okuliare.
	Noste protiprachovú masku (na ochranu dýchacích ciest).
	Používajte ochranné rukavice.
	Noste ochranu nôh.
	POZOR! Varovanie pred hlasným zvukom!
	POZOR! Rotujúce časti, nebezpečenstvo zamotania!
	POZOR! Nebezpečenstvo požiaru – horľavé materiály!
	VÝSTRAHA! Toxické látky, nebezpečenstvo otravy!
	Núdzové zastavenie!
	POZOR! Horúci povrch, hrozí riziko popálenia!
	UPOZORNENIE: Dodržujte bezpečnú vzdialenosť od okolostojacich osôb.
	POZOR: Hrozí nebezpečenstvo vymrštenia predmetov zo stroja!
	UPOZORNENIE! Ostré prvky. Nebezpečenstvo porezania končatín.
	Ked' je stroj v prevádzke, držte ruky alebo akúkol'vek časť tela mimo dosahu násypky, lievika a výstupného žľabu.Pri práci so strojom sa vždy vzdialte od oblasti vypúštania.
	V blízkosti zariadenia nefajčite. Zariadenie obsahuje horlavé látky.

UPOZORNENIE! Nákresy v tejto príručke slúžia len na ilustráciu a niektoré detaily sa môžu líšit' od skutočného výrobku.

2. Bezpečnost pri používaní

POZOR! Prečítajte si všetky bezpečnostné upozornenia a všetky pokyny.

Nedodržanie upozornení a pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo vážne zranenie alebo dokonca smrt.

Výrazy „zariadenie“ alebo „výrobok“ sa vo upozorneniach a pokynoch používajú ako odkaz na:

a) Postarajte sa o to, aby bolo pracovisko čisté a dobre osvetlené. Neporiadok alebo zlé osvetlenie môže viest' k nehodám. Pri práci so zariadením sa snažte mysliet dopredu, sledovať, čo sa deje, a používať zdravý rozum.
b) Zariadenie nepoužívajte v prostredí s nebezpečenstvom výbuchu, napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Zariadenie vytvára iskry, ktoré môžu zapáliť prach alebo výpary.
c) Ak zistíte, že zariadenie je poškodené alebo má nepravidelnú prevádzku, okamžite ho vypnite a bezodkladne to nahláste svojmu nadriadenému.
d) Ak máte pochybnosti o správnom fungovaní zariadenia, obrátte sa na podpornú službu výrobcu.
e) Opravu zariadenia môže vykonávať iba servisné stredisko výrobcu. Nepokúšajte sa samostatne vykonávať žiadne opravy!
f) V prípade požiaru použite na uhasenie práškový hasiaci prístroj alebo hasiaci prístroj s oxidom uhličitým (CO2)(určený na hasenie elektrických zariadení pod napätím).

g) Detom alebo nepovolaným osobám je vstup na pracovisko zakázaný. (Rozptylenie môže viest' k strate kontroly nad zariadením).
h) Zariadenie počas prevádzky produkuje prach a nečistoty. Okolostojace osoby je potrebné chránit pred ich škodlivými účinkami.
i) NÚDZOVÉ ZASTAVENIE použite, ak existuje riziko zranenia alebo smrti, nehody alebo škody.
j) Pravidelne kontrolujte stav bezpečnostných štítkov. Ak sú štítky nečitateľné, je potrebné ich vymeníť.
k) Túto používatel'skú príručku si ponechajte k dispozícii pre budúce použitie. Ak toto zariadenie odovzdáte tretej strane, je potrebné spolu s ním odovzdat' aj príručku.
I) Obalové prvky a malé montážne diely uchovávajte na mieste, ku ktorému nemajú prístup deti.
m) Zariadenie uchovávajte mimo dosahu detí a zvierat.

Upozornenie! Pri používaní zariadenia chráňte deti a ostatné okolostojace osoby.

a) Zariadenie nepoužívajte, ked' ste unavení, chorí alebo pod vplyvom alkoholu, omamných látok alebo liekov, ktoré môžu výrazne zhoršit' schopnosť ovládat' ho.
b) Stroj môžu obsluhovať fyzicky zdatné osoby, ktoré sú schopné s ním manipulovať, sú riadne vyškolené, prečítali si tento návod na obsluhu a absolvovali školenie o bezpečnosti a ochrane zdravia pri práci.
c) Stroj nie je určený na to, aby s ním manipulovali osoby (vrátane detí) s obmedzenými duševnými a zmyslovými funkciami alebo osoby, ktorým chýbajú príslušné skúsenosti a/alebo znalosti, pokiaľ nie sú pod dohl’adom osoby zodpovednej za ich bezpečnosť alebo nedostali pokyny na obsluhu stroja. stroj.
d) Pri práci so zariadením používajte zdravý rozum a bud’te ostražití. Dočasná strata koncentrácie počas používania zariadenia môže viest’ k vážnym zraneniam.
e) Pri práci s prístrojom používajte osobné ochranné prostriedky uvedené v časti 1 (Legenda).
Používanie správnych a schválených osobných ochranných prostriedkov znižuje riziko úrazu.

f) Nepreceňujte svoje schopnosti. Pri používaní zariadenia udržiavajte rovnováhu a zachovajte si stabilitu. To zaistí lepšiu kontrolu nad zariadením v neočakávaných situáciách.
g) Nenoste volné oblečenie ani šperky. Udržiavajte vlasy, oblečenie a rukavice mimo dosahu pohyblivých častí. Volné oblečenie, šperky alebo dlhé vlasy sa môžu zachytití o pohyblivé časti.
h) Pred zapnutím zariadenia odstráňte všetky nastavovacie nástroje alebo klúče. Náradie alebo klúč ponechaný v otočnej časti zariadenia môže spôsobit poranenie.
i) Zariadenie nie je hračka. Deti musia byť pod dohl'adom, aby sa so zariadením nehrali.

2.3. Bezpečné používanie zariadenia

a) Zariadenie nepreťažujte. Používajte nástroje, ktoré sú vhodné pre príslušnú úlohu. Správne zvolené zariadenie bude vykonávať úlohu, na ktorú bolo navrhnuté, lepšie a bezpečnejšie.
b) Zariadenie nepoužívajte, ak vypínač nefunguje správne (nezapína a nevypína zariadenie). Zariadenia, ktoré sa nedajú zapnút a vypnút pomocou vypínača ON/OFF, sú nebezpečné, nemali by sa používať a musia sa opravit.
c) Ak sa nepoužíva, uložte ho na bezpečné miesto, mimo dosahu detí a osôb, ktoré nie sú oboznámené so zariadením a neprečítali si návod na obsluhu. Zariadenie môže predstavovať nebezpečenstvo v rukách neskúsených používateľov.
d) Udržujte zariadenie v bezchybnom technickom stave. Pred každým použitím skontrolujte, či nedošlo k celkovému poškodeniu a najmä skontrolujte, či nie sú prasknuté časti alebo prvky a či nie sú iné podmienky, ktoré by mohli ovplyvnit bezpečnú prevádzku zariadenia. Ak zistíte poškodenie, odovzdajte zariadenie pred použitím na opravu.
e) Zariadenie uchovávajte mimo dosahu detí.
f) Opravu alebo údržbu zariadenia by mali vykonávať kvalifikované osoby a používať pri nej iba originálne náhradné diely. Tým sa zaistí bezpečné používanie.
g) Aby sa zabezpečila funkčná integrita zariadenia, neodstraňujte ochranné kryty namontované z výroby a neuvolňujte žiadne skrutky.
h) Pri preprave a manipulácii so zariadením medzi skladom a miestom určenia dodržiavajte zásady bezpečnosti a ochrany zdravia pri práci pre manuálnu prepravu, ktoré platia v krajine, kde sa zariadenie bude používať.
i) Vyhnite sa situáciám, keď zariadenie prestane počas používania fungovať v dôsledku nadmerného zaťaženia. Môže to viest k prehriatiu prvkov pohonu a poškodeniu zariadenia.

j) Nedotýkajte sa kíbových častí alebo príslušenstva, pokiaľ zariadenie nebolo odpojené od zdroja napájania.
k) Nenakláňajte ani neprepravujte stroj, ked' je v prevádzke.
I) Počas prevádzky nenechávajte stroj bez dozoru. Vždy, keď opustíte pracovný priestor, vypnite stroj a odpojte kábel zapaľovacej sviečky.
m) Zariadenie pravidelne čistite, aby ste zabránili usadzovaniu odolných nečistôt.
n) Zariadenie nie je hračka. Čistenie a údržbu nesmú vykonávať deti bez dozoru dospelej osoby. Je zakázané zasahovať do konštrukcie zariadenia za účelom zmeny jeho parametrov alebo konštrukcie.
o) Neinštalujte, neodstraňujte, nenastavujte ani neopravujte vypúštacie sito iných dielov, keď je motor v chode.
p) Ked' motor beží, držte všetky časti tela a tažké predmety mimo dosahu nakladacej násypky (hlavnej a prídavnej pre HT-HECTOR 212) a výstupného žľabu.
q) Počas chodu stroja nevkladajte končatiny do nakladacej násypky a výstupu triesok. Môže to mať za následok vtiahnutie a/alebo porezanie končatín.
r) Do stroja nevkladajte kovy, kamene, fl'aše, plechovky na iných nebotanických predmetoch.
s) Rotujúce rezné nože vo vnútri týchto otvorov spôsobia pri dotyku vážne zranenie.
t) Pri práci bud'te opatrní. Stroj môže vyhadzovať úlomky spracovávaného materiálu z nakladacej násypky alebo výstupného žľabu.
u) Motor sa počas prevádzky velími zahrieva. Nedotýkajte sa horúceho motora, pretože môže spôsobit' popáleniny.
v) Aby ste predišli riziku požiaru, držte lístie, trávu a iné horľavé materiály mimo horúceho motora a tlmiča výfuku.
w) Nepracujte na chodníku, štrku alebo iných tvrdých povrchoch, pretože predmety by sa mohli odrazit' a spôsobit' zranenie.
x) Niektoré druhy stromov môžu spôsobit' alergickú reakciu. Prach unikajúci počas spracovania vetvy môže byt' škodlivý, mali by sa prijať vhodné ochranné opatrenia.
y) Ručne neodstraňujte zámky zo zariadenia
z) Nepracujte na nerovnom povrchu alebo v prípade, že je jednotka nestabilná.
aa) Vezmite prosím na vedomie! Spracovaný materiál sa môže odraziť od nakladacej násypky alebo môže byť vymrštený z výstupného žľabu.
bb) Ak motor zhasne v dôsledku zaseknutia, pred čistením posuňte páku ovládania plynu do polohy zastavenia vypínacej kolísky do 0, ak je vo výbave.
cc) Ak sa drvič štiepok zasekne alebo upchá, okamžite vypnite motor a pred čistením počkajte, kým sa všetky pohyblivé časti úplne nezastavia.
dd) Nevkladajte do stroja vetvy väčšie ako tie, ktoré sú uvedené v technických údajoch.

ee) Pred spustením stroja sa uistite, že nakladacia násypka (hlavná a prídavná pre HT-HECTOR 212) je prázdna.
ff) Pred použitím zariadenia pridajte olej po značku. Ak je hladina oleja nízka, motor nenaštartuje alebo sa môže vypnúť.
gg) Únik oleja zo stroja je potrebné nahlásiť príslušnému servisu alebo v súlade s právnymi požiadavkami platnými v oblasti použitia.
hh) Nebezpečenstvo! Nebezpečenstvo ohrozenia zdravia a nebezpečenstvo výbuchu spaľovacieho motora
ii) Vo výfukových plynoch motora je prítomný jedovatý oxid uhol'natý. Pobyt v prostredí s oxidom uhol'natým môže viest' k strate vedomia alebo dokonca k smrti. Nenechávajte motor bežať v uzavretom priestore.
jj) Chráňte motor pred teplom, iskrami a plameňom. V blízkosti štiepkovača nefajčite!
kk) Benzín je horľavý a výbušný. Pred doplnením paliva by mal byť motor vypnutý a vychladnutý
II) POZOR! Riziko poškodenia motora v dôsledku nesprávneho paliva.
mm) Batéria je pod napätím. Nedotýkajte sa svoriek a konektorov batérie. Odpojenie konektorov batérie by sa malo vykonať v správnom poradí.
nn) Pred použitím skontrolujte rastliny na drvenie. Odstráňte všetky nečistoty a rôzne predmety, ktoré by mohli byť odhodené. Pred ich drvením odstráňte pôdu z koreňov.
oo) Pred vložením konárov do nakladacej násypky počkajte, kým sa čepel' roztočí na plné otáčky.
pp) Nevhadzujte do komína mäkký odpad (napr. kuchynský odpad).
qq) Vyhnite sa vkladaniu príliš veľkého množstva rastlín naraz, ktoré by mohlo zablokovat' nakladaciu násypku.
rr) Na záver si odložte niekoľko suchých konárov: tie pomôžu vyčistiť zariadenie.
ss) Spotrebič nevypínajte, kým všetky vetvy nevypadnú z výstupného žl'abu. V opačnom prípade môže byť žl'ab pri d'alšom zapnutí zariadenia zablokovaný.
tt) Nedovol'te, aby sa drvený materiál hromadil na úroveň, kde by mohol zablokovat' výstupný ž'ab. Nevkladajte príliš veľa rastlín, rastliny sa môžu nahromadit' až po úroveň drviča a môžu byť vymrštené cez nakladací zásobník.
uu) Organické materiály môžu obsahovať veľké množstvo vody a miazgy, ktoré sa môžu prilepiť na časti spotrebiča. Aby ste tomu zabránili, nechajte ich niekol’ko dní vyschnúť a potom ich nastrúhajte.

POZOR! Napriek bezpečnej konštrukcii zariadenia a jeho ochranným prvkom, ako aj použitiu d'alších prvkov chrániacich obsluhujúcu osobu existuje pri používaní zariadenia mierne riziko nehody alebo poranenia. Pri používaní zariadenia bud'te ostražití a používajte zdravý rozum.

3. Pokyny na používanie

Stroj je určený na brúšenie konárov, kríkov, buriny, výhonkov a vysokej trávy s priemerom nepresahujúcim hodnotu uvedenú v tabul'ke technických údajov.

Stroj nepoužívajte na brúšenie stavebnej sutiny, plastov, papierových výrobkov, lán alebo šnúr alebo akéhokol'vek materiálu, ktorý môže obsahovať kov.

Upozornenie: Pred vložením materiálu do stroja odstráňte všetky klince, povrazy, povrazy alebo kamene, ktoré môžu byť zapustené v častiach rastliny (napr. v koreňoch atd').

Používatel' je zodpovedný za akékol'vek škody spôsobené neúmyselným používaním zariadenia.

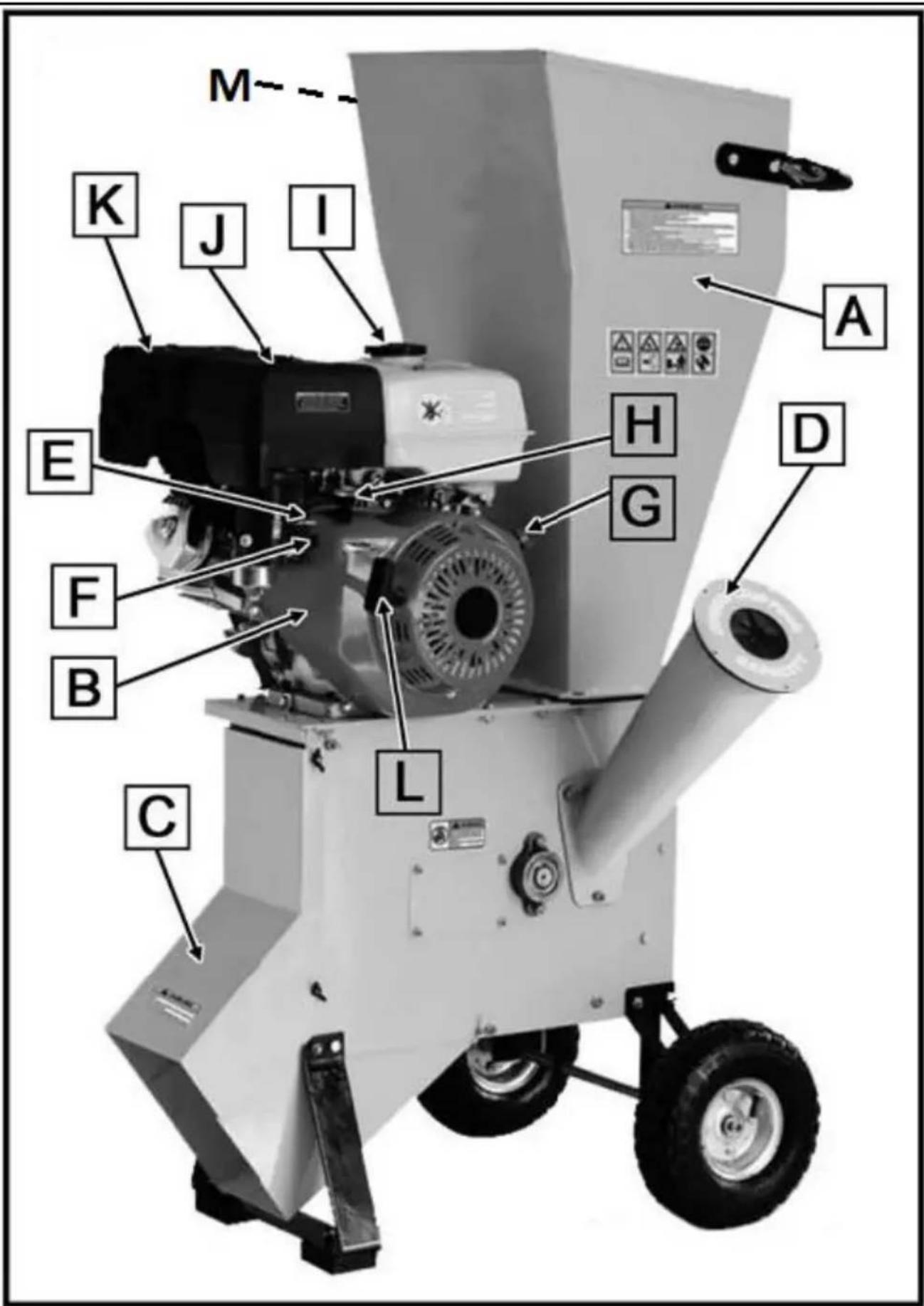

3.1. Popis zariadenia

HT-HECTOR 212

1 – Prepravná rukovät'
2 - Motor
3 - Kryt plniaceho zásobníka
4 - Nakladacia násypka
5 – Výstupný žl'ab
6 - Kryt výstupného žl'abu
7 - Koleso
8 - Núdzový vypínač

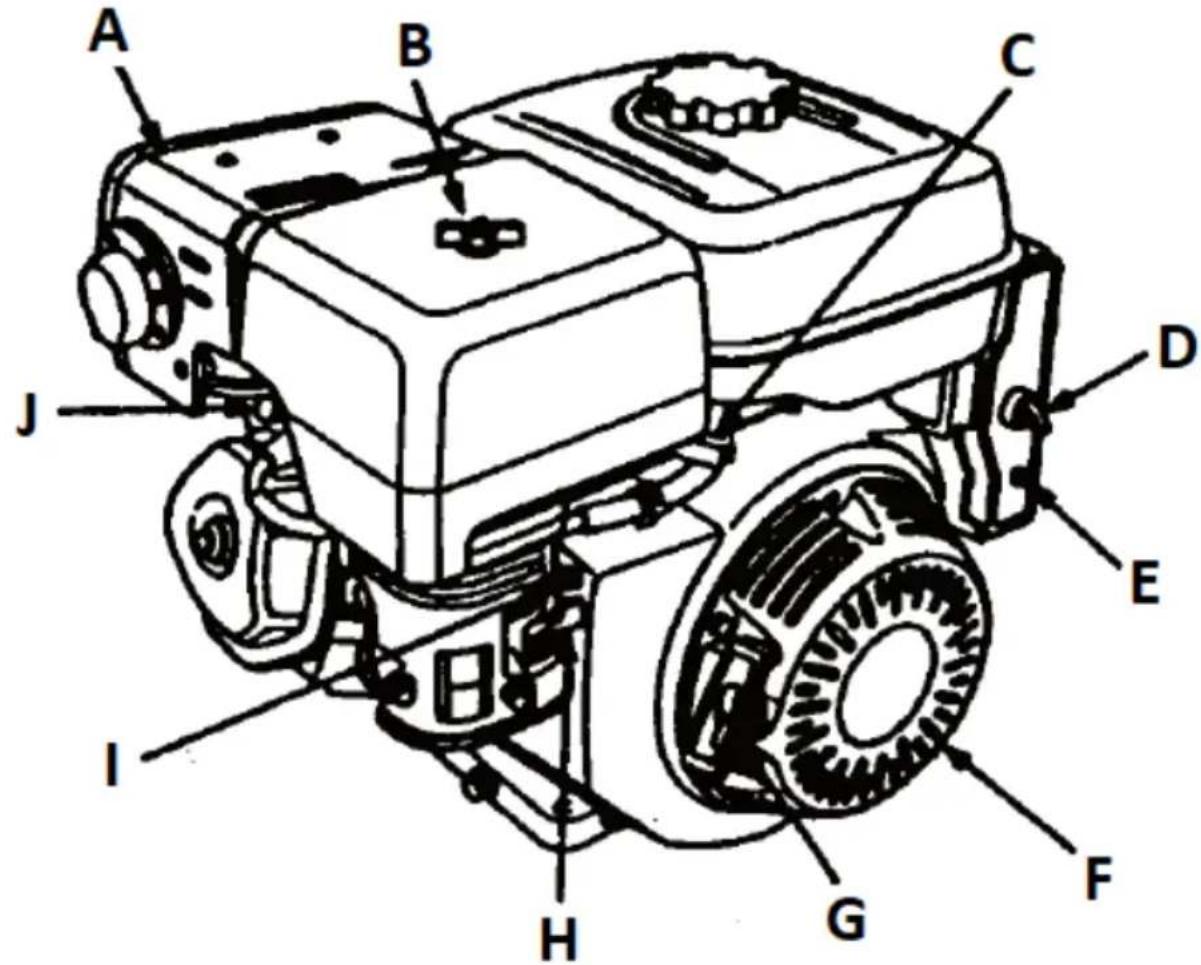

Popis motora:

F - Manuálny štartér

G - Držiak štartovacieho kábla

H - Palivový kohút

I – Páčka sýtiča

J - Zapal'ovacia sviečka

K - Palivová nádrž

N – Vypúšťacia skrutka motorového oleja

O – Mierka motorového oleja

3.2. Príprava na použitie

UMIESTNENIE SPOTREBIČA

Stroj by sa mal používať mimo uzavretých priestorov, na stabilnom, rovnom povrchu, najlepšie na tráve alebo na zemi. Neumiestňujte stroj na betón, asfalt na iné tvrdé povrchy, pretože triesky a iné zvyšky vymrštené strojom sa môžu odraziť a spôsobit nebezpečenstvo.

Pracovné podmienky

Skontrolujte materiál, ktorý sa má drviť, a uistite sa, že nad strojom je dostatok miesta na vloženie materiálu.

Odporúča sa vybrať si miesto výkonu práce čo najbližšie k miestu, kde sa čipy používajú. Tým sa zníži nutnosť nosit spracovaný materiál na minimum.

Udržujte bezpečnú vzdialenost od oblasti vyhadzovania triesok. Zabezpečte, aby sa všetci okolostojaci, deti, zvieratá alebo cennosti nachádzali v bezpečnej vzdialenosti od miesta vyhadzovania triesok.

MONTÁŽ SPOTREBIČA

UPOZORNENIE ! Nepokúšajte sa spustit stroj, kým sa nedokončí montáž.

Môže to spôsobit vážne zranenie a poškodenie stroja.

UPOZORNENIE: Počas montáže sa nedotýkajte nožov stroja a nevkladajte ruky do vnútra stroja.

HT-HECTOR 212

Vezmite prosím na vedomie! Upozornenie Nenakláňajte stroj, ak je v nádržiach olej a/alebo palivo, pretože sa môžu vyliať.

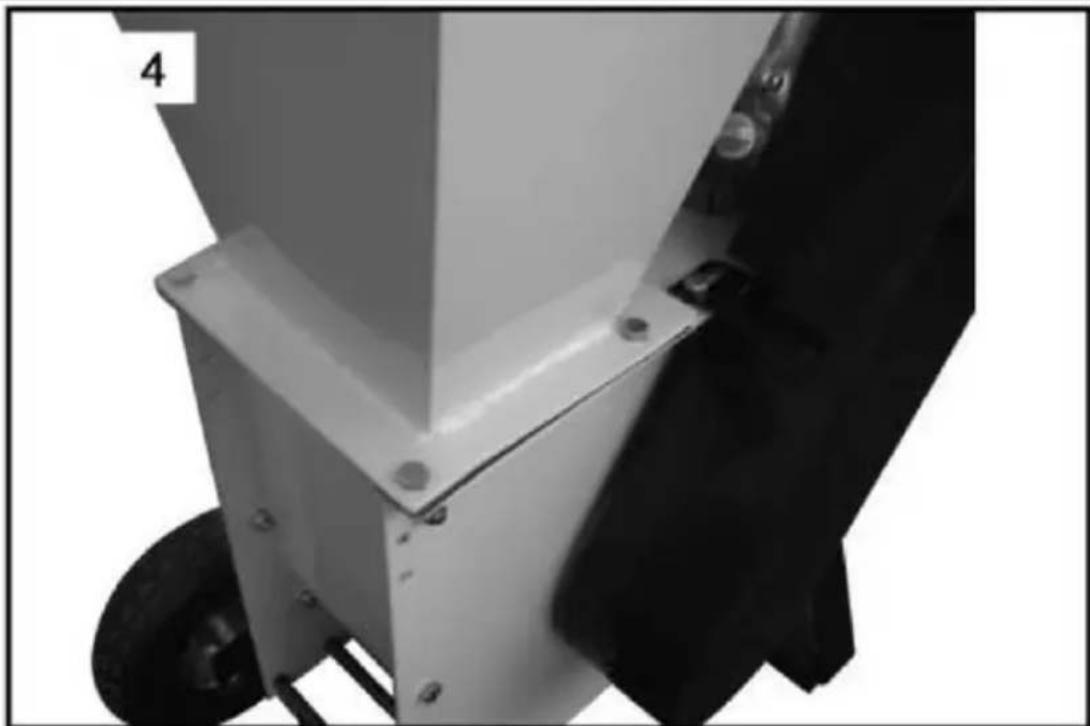

d) Umiestnite plniaci zásobník na tesnenie a zaistite spojenie pomocou skrutiek, podložiek a matíc.

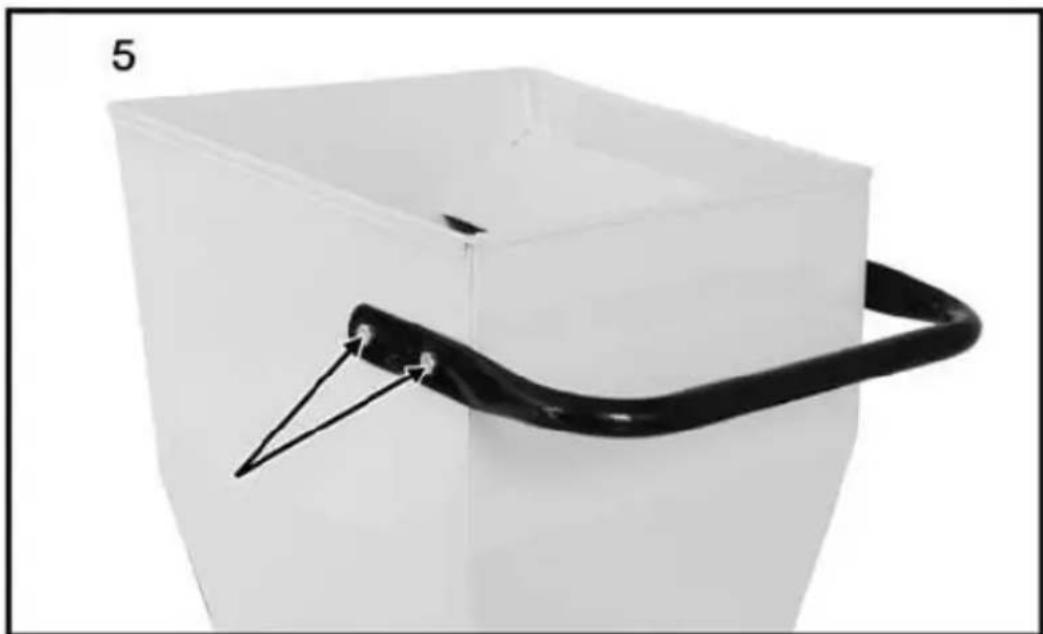

e) Namontujte držiak nakladacej násypky a priskrutkujte ho pomocou podložiek a poistných skrutiek.

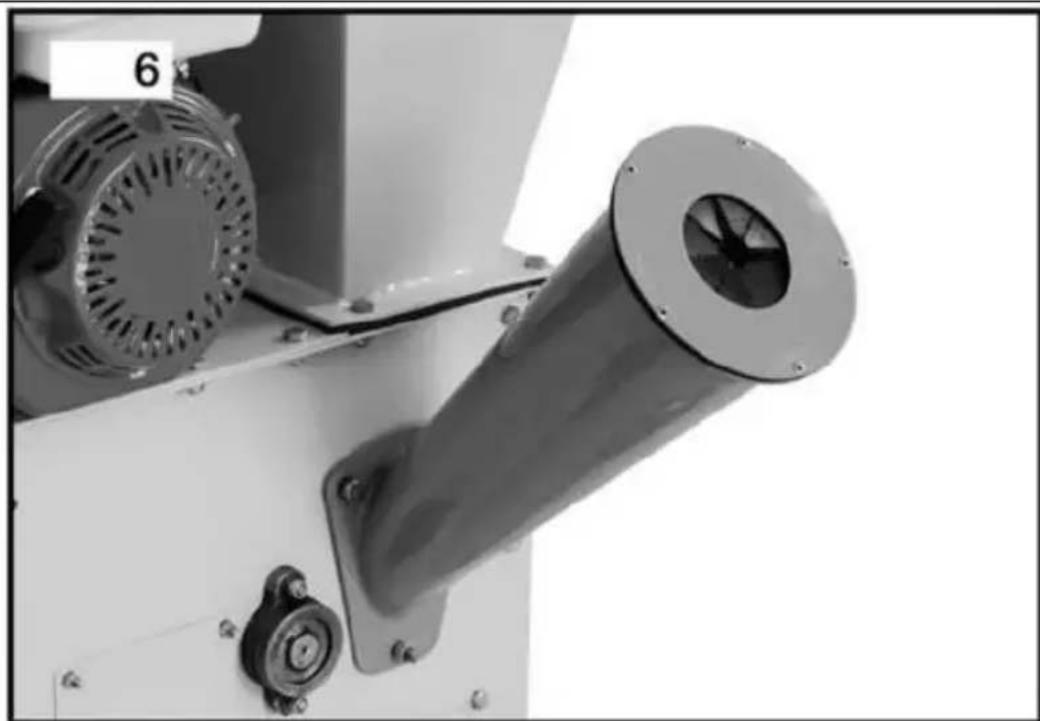

f) Nasad'te prídavnú násypku na bočný otvor stroja a utiahnite ju podložkami a skrutkami.

Vezmite prosím na vedomie! Pred spustením stroja naplňte olejovú a palivovú nádrž podľa návodu na obsluhu.

HT-HECTOR 420

1. Nakladacia zostava násypky a výstupného žľabu

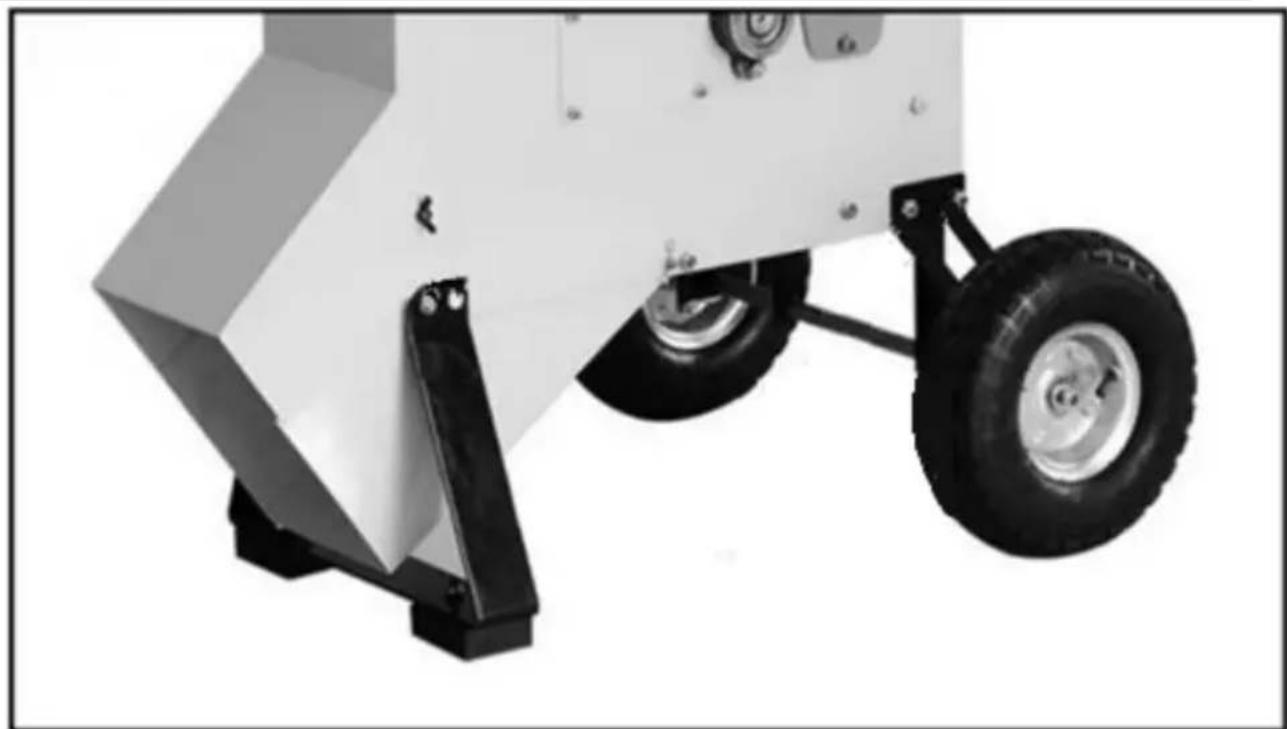

a) Vložte osku kolesa [14] do otvoru v spodnej časti rámu a zaistite spojenie stlačením osi so skrutkou v strede otvoru.
b) Namontujte kolesá [1] na osku [14] pomocou skrutky [3] a veľkej podložky [2].
c) Namontujte podperu [6] na rám stroja pomocou podložky [5], matice [4] a skrutiek [7].

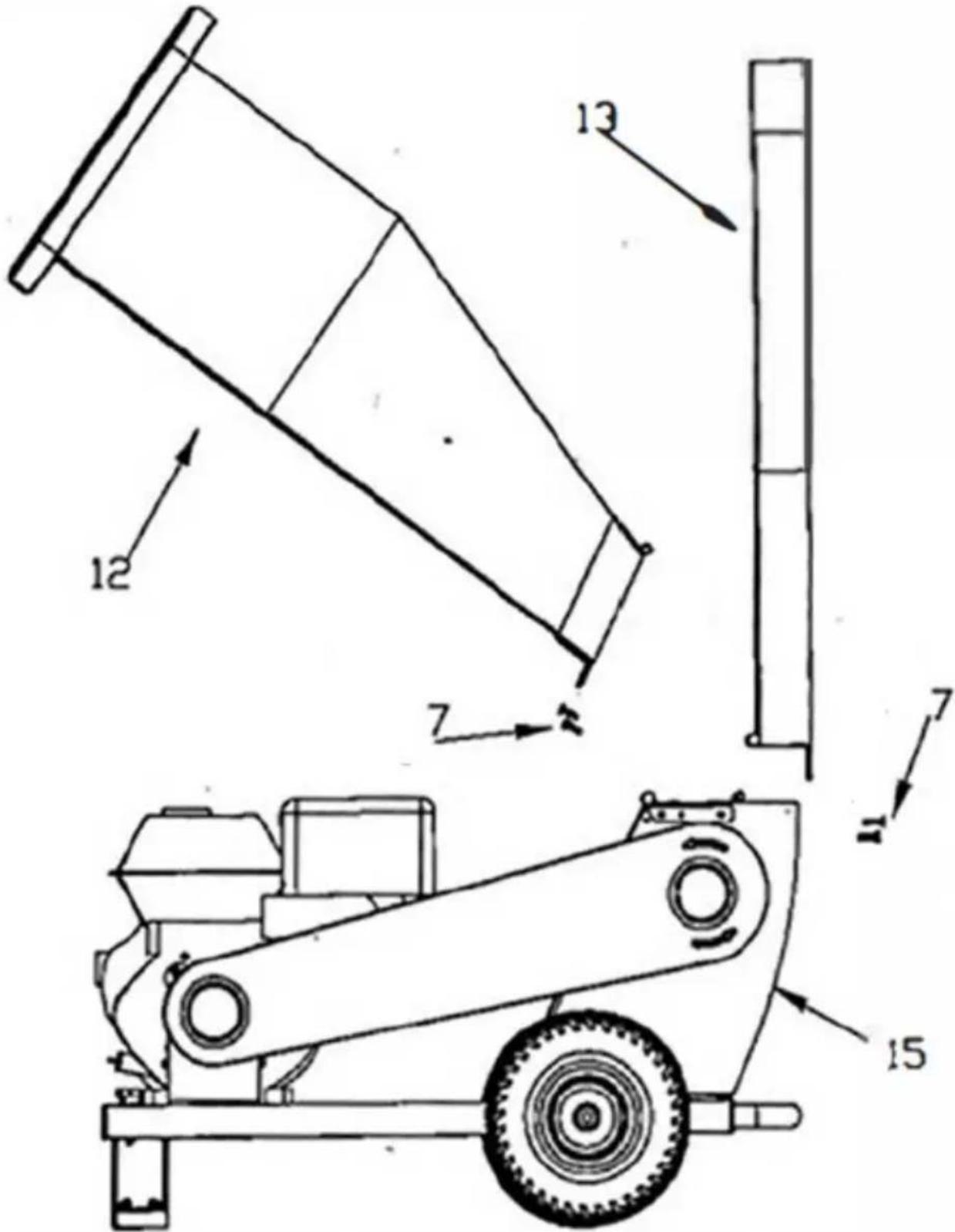

Na zostavenie nakladacieho zásobníka

a) Vložte závesy nakladacej násypky [12] do otvorov v kryte na rezacom prvku [15] a pripevnite ho skrutkami na druhej strane.

b) Zasuňte závesy výstupného žľabu [13] do otvorov v telese rezacieho prvku [15] a pripevnite ho skrutkami na druhej strane.

Diel č.	8	9	10	11	12	13	14
Popis	Rám	Motor	Rezacie prvky	Kryt na opasok	Nakladacia násypka	Výstupný žľab	Náprava

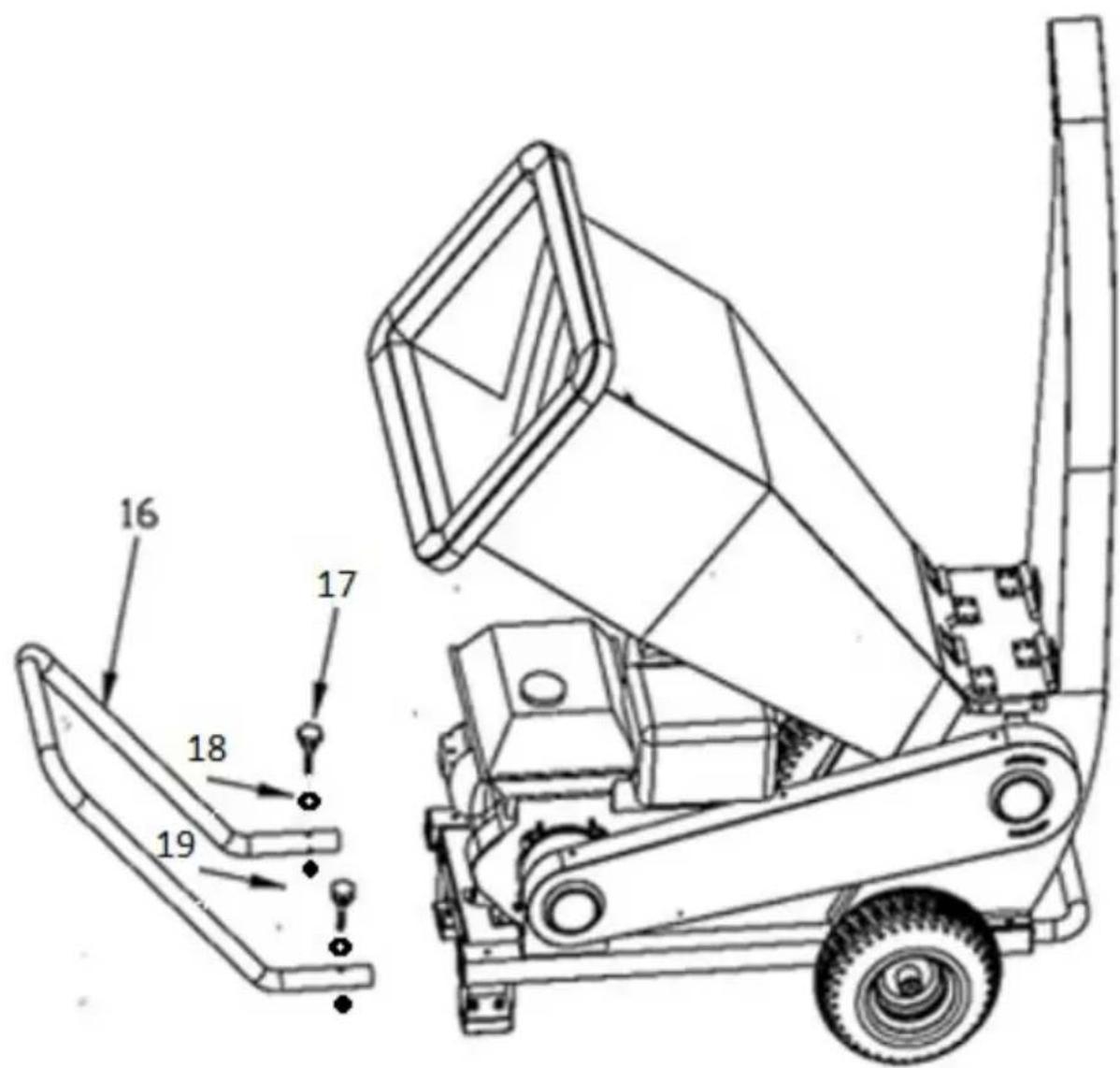

1. Montáž rukoväte

a) Pripevnite rukovat' [16] k rámu [8] pomocou skrutiek [16], podložiek [17] a matíc [18].

Vezmite prosím na vedomie! Pred spustením stroja naplňte olejovú a palivovú nádrž podľa návodu na obsluhu.

Doplnenie motorového oleja do kl'ukovej skrine

Položte stroj na rovný povrch a odskrutkujte olejovú mierku.

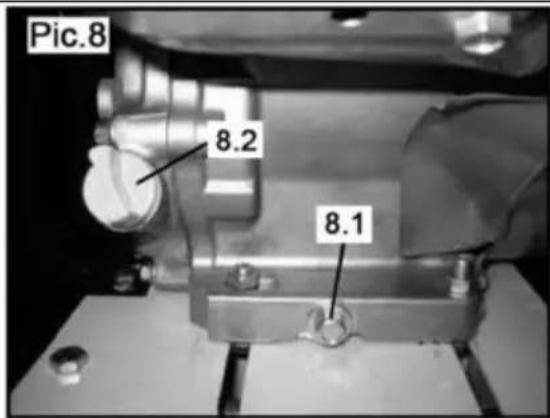

Pic.8 8.2 8.1

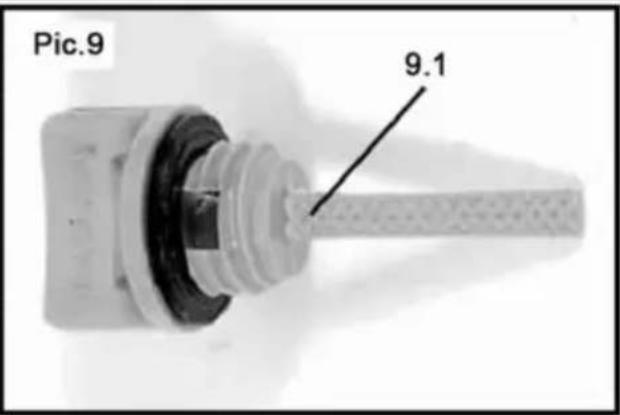

Pic.9 9.1

Doplňte motorový olej až po hornú úroveň (prekrížené pole) na mierke.

Tankovanie

Stroj poháňa štvortaktný motor poháňaný bezolovnatým benzínom.

Odskrutkujte uzáver palivovej nádrže a nalejte benzín (použite lievik), pričom dávajte pozor, aby ste nerozliali kvapalinu alebo neprekročili maximálnu hladinu benzínu. Nádrž by mala byť naplnená tak, aby neobmedzovala viditel’nosť palivového filtra.

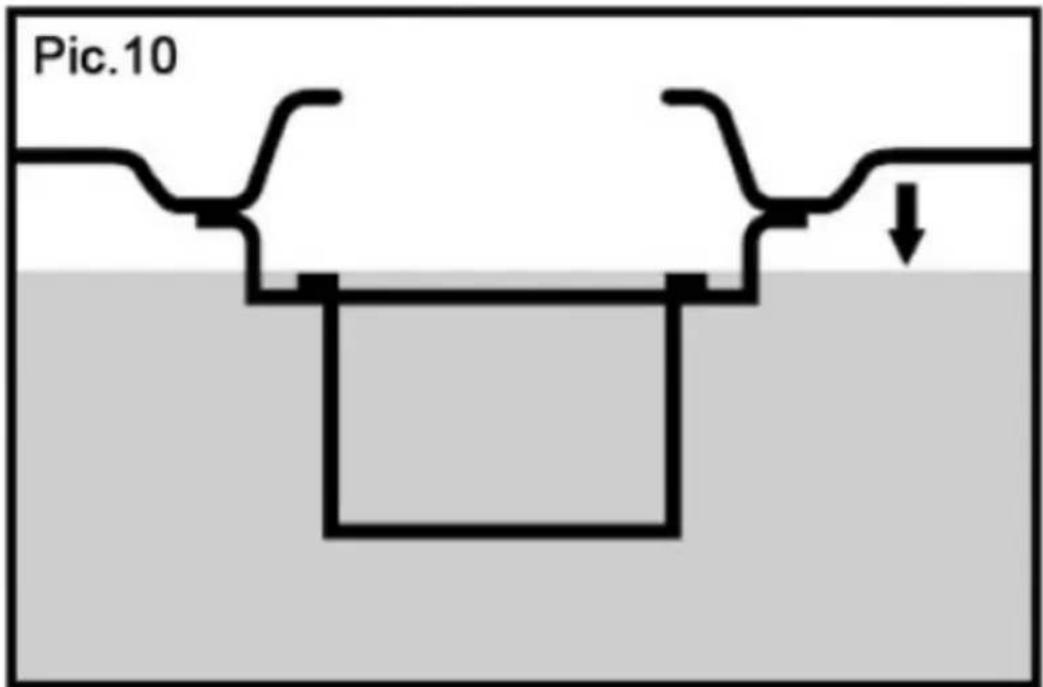

Pic.10

3.3. Používanie zariadenia

UPOZORNENIE! Pred spustením stroja nalejte motorový olej a palivo. Stroj sa dodáva bez motorového oleja alebo paliva.

1. Umiestnite stroj na rovný, stabilný povrch tak, aby výstupný žlab smeroval bezpečným smerom.

2. Pred spustením stroja skontroluite hladinu paliva a oleja.

3. Nasad'te zberný vak na výstupný žl'ab a zaistite ho, aby nespadol.
4. Uistite sa, že hlavný zásobník a prídavný zásobník (nie model HT-HECTOR 420) sú prázdne. Ak sa počas štartovania v stroji nachádza nejaký materiál, môže to spôsobit náhle zablokovanie štartovacej šnúry alebo sa stroj môže prevrátiť a spôsobit vážne zranenie.
5. Nastavte plvn na nainižšiu rýchlost.
6. Postavte sa na stranu nakladacej násypky a pevne stojte.

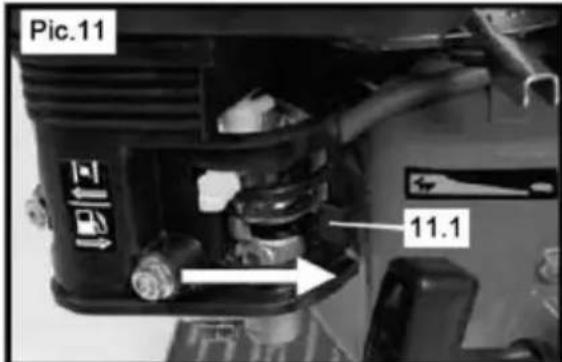

7. Nastavte palivový ventil do polohy ON (pozri obrázok 11).
8. Nastavte páčku sýtiča do polohy ON (pozri obrázok 12).

UPOZORNENIE! Pred začatím práce so strojom je potrebné odkúšať jeho činnosť bez brúseného materiálu. Ak stroj nevydáva žiadne podozrivé zvuky a nedochádza k netesnostiam, môžete pokračovať v práci.

1. Pomaly vložte materiál do nakladacej násypky. Nedávajte príliš veľa súčasne. Po vložení materiálu zatvorte kryt na plniacej násypke (platí pre model HT-HECTOR 212).
2. V prípade potreby použite na zatlačenie dávky dlhý kus nastrúhaného materiálu.

Pred premiestňovaním stroja, vyprázdňovaním vrecka, odstraňovaním zámkov, dopĺňaním kvapalín alebo inými údržbárskymi alebo opravárenskými prácami odpojte kábel zapaľovacej sviečky.

Návod na použitie

• Materiál vkladajte pomaly. Ak motor vydáva nezvyčajný zvuk, znamená to, že materiál je naložený príliš rýchlo.
• Korene a iné znečistené materiály otupí a poškodia nože.
• Nezabudnite zo stroja často odstraňovať triesky. V opačnom prípade môžu spôsobit zablokovanie.
• Nebrúste mokrý materiál, pretože môže upchat stroj. Ak je potrebné mletie mokrého materiálu, malo by sa oddelit od suchého materiálu.

Mletie materiálu cez prídavný nakladací zásobník (iba HT-HECTOR 212)

1. Odstráňte malé vetvičky a listy. To ul'ahčí vkladanie materiálu do prídavného zásobníka.
2. Hmotu vložte do násypky – hrubší koniec pridajte smerom nadol a nechajte hmotu zachytiť. Materiál by mal byť naložený kus po kuse.
3. Po skončení práce vypnite stroj otočením vypínača motora do polohy OFF.

Návod na použitie

• Nevkladajte materiál s väčším priemerom, ako je uvedený v tabul'ke technických údajov.
• Čerstvé zelené drevo je lepšie rozdrviť. Nože zostanú dlhšie ostré.

a) Uistite sa, že sa stroj úplne zastavil a odpojte kábel zapal'ovacej sviečky pred uvoľnením zaseknutia alebo upchatia, vyprázdnéním vrecka, naplnením plynovej nádrže alebo vykonaním akejkol'vek údržby alebo opráv.
b) Na čistenie povrchu používajte len nekorozívne čistiace prostriedky.
c) Po vyčistení zariadenia je potrebné všetky časti pred d'alším použitím úplne vysušit.
d) Prístroj skladujte na suchom a chladnom mieste, bez prístupu vlhkosti a priameho slnečného žiarenia.
e) Prístroj nikdy nestriekajte vodou.
f) Nedovol'te, aby sa do zariadenia dostala voda cez otvory v jeho plášti.
g) Vyčistite vetracie otvory pomocou kefy a stlačeného vzduchu.

h) Zariadenie sa musí pravidelne kontrolovať, aby sa overila jeho technická efektívnosť a zistilo sa prípadné poškodenie.
i) Na čistenie používajte mäkkú handričku.
j) V prípade zhoršenia účinnosti brúsenia je potrebné čepele otočit, nabrúsiť alebo vymenit.
k) Pomocou kefy alebo vysávača vyčistite triesky, ktoré sa nahromadili na stroji a okolo motora.
I) Po skončení práce vždy odstráňte všetky zvyšky z nakladacích násypiek a výstupného žľabu.

• Skontrolujte, či nie sú uvoľnené, nesprávne dotiahnuté alebo poškodené časti.
• Skontrolujte, či rám stroja nie je poškodený a či nemá praskliny.
• Skontrolujte technický stav nožov.
• Skontrolujte stav motorového oleja a paliva.

Údržba motora

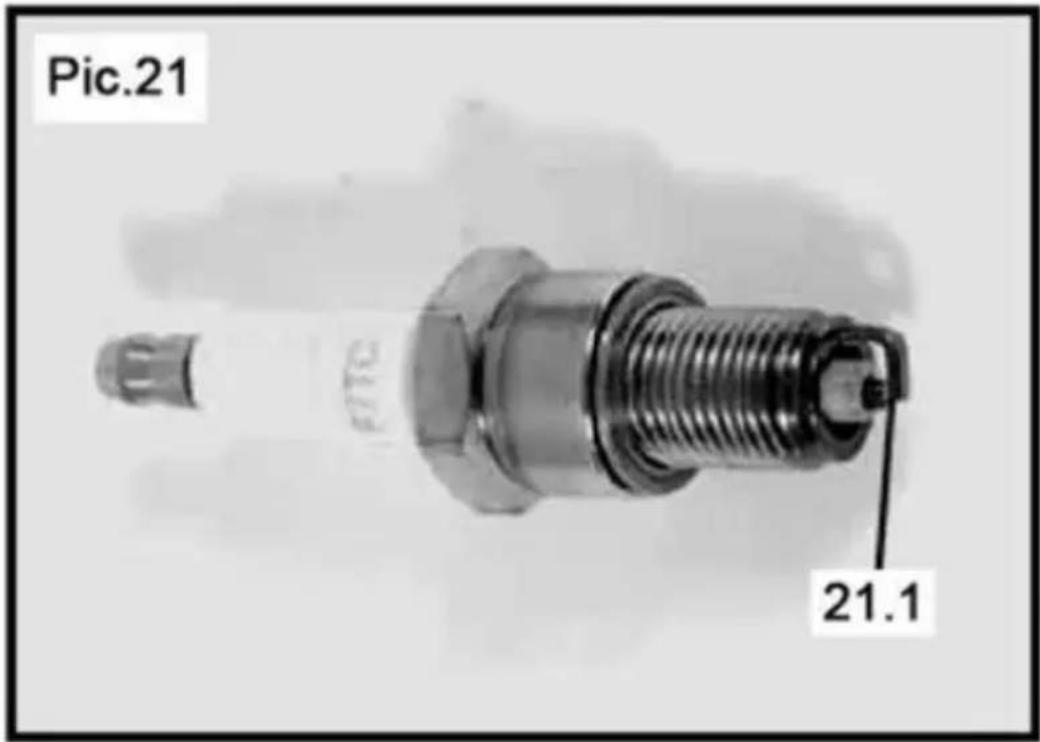

Zapaľovacia sviečka by sa mala kontrolovať po každých 50 hodinách prevádzky. Skontrolujte farbu usadeniny na konci zapaľovacej sviečky. Farba by mala byť hnedá. Zvyšky odstráňte pomocou kovovej kefy. Skontrolujte medzeru medzi elektródami av prípade potreby ju upravte. Správna vzdialenosť elektród je 0,7 - 0,8 mm.

Pic.21 21.1

Položte stroj na rovný povrch, zapnite ho a motor niekol'ko minút zahrejte. Odskrutkujte uzáver olejovej náplne kl'ukovej skrine (mierku).

Umiestnite nádobu na zber odpadového oleja pod motor pod vypúšťaciu skrutku oleja. Odstráňte vypúšťaciu skrutku oleja a vypustite všetok olej. Na ochranu pred kvapkaním oleja do rámu stroja sa odporúča použiť lievik na privedenie oleja priamo do nádoby na odpadový olej.

Skontrolujte tesnenie vypúšťacej zátky, olejovú zátku a jej tesniaci krúžok. Ak sú tieto diely poškodené alebo opotrebované, musia sa vymeniť. Vymeňte a utiahnite vypúšťaciu skrutku. Po tejto operácii pridajte čerstvý olej po hornú úroveň na mierke.

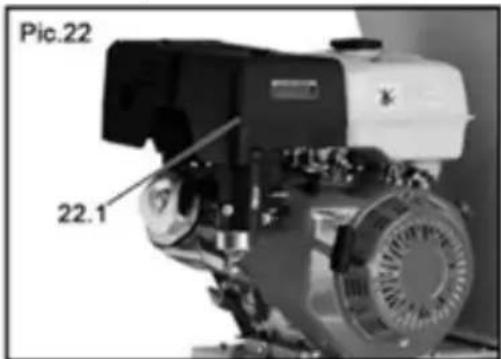

Vzduchový filter

Vzduchový filter by mal byť skontrolovaný z hládiska technického stavu. Mal by sa odskrutkovať a vyčistiť alebo vymeniť za nový. Filter treba umyť vodou a jemným čistiacim prostriedkom, vysušiť a vymeniť. Neštartujte motor s demontovaným vzduchovým filtrom.

Pic.22 22.1

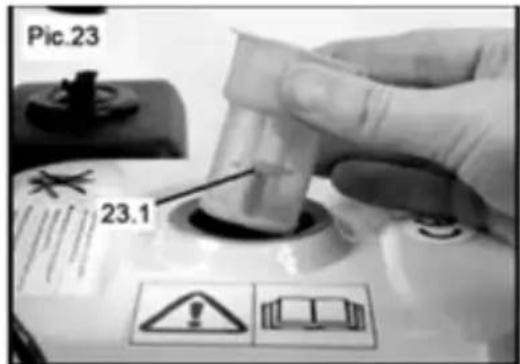

Palivový filter

Palivový filter by sa mal kontrolovať po každých 150 hodinách prevádzky alebo po 3 mesiacoch používania. Odstráňte a vyčistite palivový filter od všetkých usadenín. Odkrutkujte uzáver palivovej nádrže, vyčistite filter extrakčným benzínom, vysušte a vymeňte.

Pic.23 23.1

Údržba batérie

Batérie nainštalované v strojoch nevyžadujú doplňanie ani špeciálnu údržbu. Uistite sa, že svorky nie sú pokryté prachom a oxidáciou. Korózia môže spôsobit' nesprávnu prevádzku batérie a môže byť nebezpečná. Ak spozorujete známky korózie, odpojte svorky a odstráňte hrdzu čistením svoriek a konektorov lúhom - roztokom sódy bikarbóny a vody (hydrogenuhličitan sodný). Pred opätovným zapojením a utiahnutím koncovky natrite medeným mazivom alebo ich nastriekajte špeciálnym sprejom na koncovky.

Mazanie

V HT-HECTOR 420 je potrebné každých 50 pracovných hodín premazať ložiská hriadeľa rezného prvku špeciálnym mazivom na ložiská.

Skladovanie

1. Odpojte kábel zapaľovacej sviečky, aby ste zabránili náhodnému spusteniu.
2. Vyčistite stroj a zlikvidujte triesky.
3. Nechajte stroj na rovnom povrchu v dobre vetranej miestnosti mimo dosahu priameho slnečného žiarenia.
4. Neskladujte stroj s prítomnými zdrojmi vznietenia, ako je sporák, plynový alebo elektrický ohrievač atd'.
5. Stroj neskladujte na miestach, kde by sa výfukové alebo toxické plyny mohli dostať do obytných priestorov.
6. Nasad'te kryty na plniaci zásobník a výstupný ž'ab.
7. Ak sa stroj nebude používať dlhšie ako 30 dní, vypustite nádrž a karburátor.
   Odskrutkujte zapaľovaciu sviečku a nalejte približne 5 ml motorového oleja cez otvor pre zátku valca. S vypínačom v polohe OFF niekolľkokrát jemne potiahnite štartovaciu šnúru. Zaskrutkujte spät zapaľovaciu sviečku a t’ahajte za štartovaciu šnúru, kým nepocítite odpor, a už net’ahajte.

Doprava

Počas prepravy:

Použité batérie vyberte zo zariadenia rovnakým spôsobom, akým ste ich nainštalovali.

Recyklujte batérie v príslušnej organizácii alebo spoločnosti.

LIKVIDÁCIA POUŽITÝCH ZARIADENÍ

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia. Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
