NAVODILA ZA UPORABO HTHECTOR 420 Hillvert

Ta uporabniški priročnik je bil preveden s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upoštevajte, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi človeških prevajalcev. Uradna različica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno različico in izvirno angleščino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte angleško različico, ki je uradna referenca. Več jezikovnih različic je na voljo na zahtevo prek [e-mail].

Tehnični podatki

Parameter opis	Parameter vrednost
Ime izdelka	Bencinski vrtnarski drobilnik	Bencinski drobilnik za les
Model	HT-HEKTOR 212	HT-HECTOR 420
Baterija	12 V / 9 Ah
Moč motorja [KM]	7	15
Vrsta motorja	1-valjni OHV 4-taktni zračno hlajen
Zaganjalnik	Električni / povratni
Prostornina motorja [cm3]	212	420
Hitrost motorja [rpm]	3600	3600
Hitrost rezila [rpm]	2400	2400
Vrsta pogonskega jermena	Enojni klinasti jermen V (1041 mm)	2 x V-profilni jermen (1727 Li, 1767 Lw)
Prostornina rezervoarja za gorivo [l]	3,6 5
Vrsta goriva	Neosvinčeni bencin
Poraba goriva [l/h]	1,4	4
Prostornina motornega olja [l]	0,6	1,1
Največji premer zdrobljenih vej v nakladalnem lijaku [mm]	∅10 ∅100
Največji premer zdrobljenih vej v dodatnem nakladalnem lijaku [mm]	∅70 -
Raven akustične moči LwA	97	106
Raven zvočnega tlaka LpA	77	86
Mere [mm]	1330 ÷ 1660 x 890 x 870	142 x 68 x 121,5
Velikost kolesa [palec]	10	13

Teža [kg]

78

156,5

1. Splošni opis

Navodila za uporabo so namenjena varni in nemoteni uporabi naprave. Izdelek je zasnovan in izdelan v skladu s strogimi tehničnimi smernicami, z uporabo najsodobnejših tehnologij in komponent. Poleg tega je izdelan v skladu z najstrožjimi standardi kakovosti.

NAPRAVE NE UPORABLJAJTE, RAZEN, ČE STE TEMELJITO PREBRALI IN RAZUMELI TEGA UPORABNIŠKEGA PRIROČNIKA.

Da bi podaljšali življenjsko dobo naprave in zagotovili nemoteno delovanje, jo uporabljajte v skladu s tem uporabniškim priročnikom in redno izvajajte vzdrževalna dela. Tehnični podatki in specifikacije v tem uporabniškem priročniku so posodobljeni. Proizvajalec si pridržuje pravico do sprememb v zvezi z izboljšanjem kakovosti. Naprava je zasnovana tako, da z upoštevanjem tehnološkega napredka in možnosti zmanjševanja hrupa zmanjša tveganje emisije hrupa na minimum.

Legenda

	Izdelek izpolnjuje ustrezne varnostne standarde.
	Pred uporabo preberite navodila.
	Izdelek je treba reciklirati.
	OPOZORILO! ali POZOR! ali ZAPOMNI! Uporabno za dano situacijo. (splošen opozorilni znak)
	Uporabljajte zaščito za sluh. Izpostavljenost močnemu hrupu lahko povzroči izgubo sluha.
	Nosite zaščitna očala.

SL

	Nosite masko za prah (zaščita dihalnih poti).
	Nosite zaščitne rokavice.
	Nosite zaščito za noge.
	POZOR! Opozorilo o glasnem hrupu!
	POZOR! Vrtljivi deli, nevarnost zapletov!
	POZOR! Nevarnost požara - vnetljivi materiali!
	OPOZORILO! Strupene snovi, nevarnost zastrupitve!
	Ustavitev v sili!
	POZOR! Vroča površina, nevarnost opeklin!
	POZOR: Upoštevajte varno razdaljo do bližnjih mimoidočih.
	POZOR: Obstaja nevarnost izvrženja predmetov iz stroja!
	POZOR! Ostri elementi. Nevarnost ureznine okončin.
	Med delovanjem stroja držite roke ali kateri koli del telesa proč od lijaka, lijaka in odvodne žleba.
	Med delovanjem stroja vedno stojte stran od območja praznjenja.

Ne kadite v bližini naprave. Naprava vsebuje vnetljive snovi.

UPOŠTEVAJTE! Risbe v tem priročniku so samo za ilustracijo in se lahko v nekaterih podrobnostih razlikujejo od dejanskega izdelka.

2. Varnost uporabe

POZOR! Preberite vsa varnostna opozorila in vsa navodila. Neupoštevanje opozoril in navodil lahko povzroči električni udar, požar in/ali resne poškodbe ali celo smrt.

Izraza "naprava" ali "izdelek" se v opozorilih in navodilih nanašata na:

Bencinski vrtni sekalnik / Bencinski sekalnik lesa.

2.1. Varnost na delovnem mestu

a) Poskrbite, da bo delovno mesto čisto in dobro osvetljeno. Neurejeno ali slabo osvetljeno delovno mesto lahko povzroči nesreče. Poskusite razmišljati vnaprej, opazujte dogajanje in pri delu z napravo uporabljajte zdrav razum.
b) Naprave ne uporabljajte v potencialno eksplozivnem okolju, na primer v prisotnosti vnetljivih tekočin, plinov ali prahu. Naprava ustvarja iskre, ki lahko vnamejo prah ali hlape.
c) Če ugotovite poškodbe ali nepravilno delovanje, napravo takoj izklopite in o tem nemudoma obvestite nadzornika.
d) Če dvomite o pravilnem delovanju naprave, se obrnite na proizvajalčevo službo za podporo.
e) Napravo sme popravljati le servis proizvajalca. Ne poskušajte popravljati sami!
f) V primeru požara za gašenje uporabite gasilni aparat na prah ali ogljikov dioksid (CO2) (namenjen za uporabo na električnih napravah pod napetostjo).
g) Otrokom ali nepooblaščenim osebam je prepovedan vstop na delovno mesto. (Motnja lahko povzroči izgubo nadzora nad napravo).
h) Naprava med delovanjem proizvaja prah in ostanke. Pomembno je zaščititi mimoidoče pred njihovimi škodljivimi učinki.
i) Uporabite USTAVITEV V SILI, če obstaja tveganje za poškodbe ali smrt, nesrečo ali škodo.

j) Redno preverjajte stanje varnostnih nalepk. Če so nalepke nečitljive, jih je treba zamenjati.
k) Prosimo, da ta priročnik ostane na voljo za poznejšo uporabo. Če napravo predate tretji osebi, ji morate posredovati tudi priročnik.
I) Embalažne elemente in majhne sestavne dele hranite na mestu, ki ni dostopno otrokom.
m) Napravo hranite izven dosega otrok in živali.

Ne pozabite! Pri uporabi naprave zaščitite otroke in druge navzoče.

2.2. Osebna varnost

a) Naprave ne uporabljajte, če ste utrujeni, bolni ali pod vplivom alkohola, narkotikov ali zdravil, ki lahko bistveno poslabšajo sposobnost upravljanja naprave.
b) Stroj lahko upravljajo fizično sposobne osebe, ki so sposobne rokovati s strojem, so ustrezno usposobljene, ki so pregledale ta priročnik za uporabo in se usposobile za varnost in zdravje pri delu.
c) Stroj ni zasnovan tako, da bi ga uporabljale osebe (vključno z otroki) z omejenimi duševnimi in senzoričnimi funkcijami ali osebe brez ustreznih izkušenj in/ali znanja, razen će jih nadzoruje oseba, odgovorna za njihovo varnost, ali će so prejeli navodila za uporabo stroj.
d) Pri delu z napravo bodite zdravi in bodite pozorni. Začasna izguba koncentracije med uporabo naprave lahko povzroči resne poškodbe.
e) Za delo z napravo uporabljajte osebno zaščitno opremo, ki je navedena v 1. poglavju (Legenda).
Uporaba pravilne in odobrene osebne zaščitne opreme zmanjša tveganje za poškodbe.
f) Ne precenjujte svojih sposobnosti. Pri uporabi naprave ohranite ravnotežje in bodite ves čas stabilni. To bo zagotovilo boljši nadzor nad napravo v nepričakovanih situacijah.
g) Ne nosite ohlapnih oblačil ali nakita. Lase, oblačila in rokavice ne približujte gibljivim delom. Ohlapna oblačila, nakit ali dolgi lasje se lahko ujamejo v gibljive dele.
h) Pred vklopom naprave odstranite vsa nastavitvena orodja ali ključe. Orodje ali ključ, ki ostane v vrtljivem delu naprave, lahko povzroči poškodbe.
i) Naprava ni igrača. Otroke je treba nadzorovati, da se zagotovi, da se ne igrajo z napravo.

2.3. Varna uporaba naprave

a) Ne preobremenjujte naprave. Uporabite ustrezna orodja za dano nalogo. Pravilno izbrana naprava bo nalogo, za katero je bila zasnovana, opravila bolje in varneje.
b) Naprave ne uporabljajte, če stikalo za VKLOP/IZKLOP ne deluje pravilno (ne vklaplja in izklaplja naprave). Naprave, ki jih ni mogoče vklopiti in izklopiti s stikalom za VKLOP/IZKLOP, so nevarne, jih ne smete uporabljati in jih je treba popraviti.
c) Ko ni v uporabi, shranite na varno mesto, stran od otrok in ljudi, ki niso seznanjeni z napravo in niso prebrali uporabniškega priročnika. Naprava lahko predstavlja nevarnost v rokah neizkušenih uporabnikov.
d) Napravo vzdržujte v brezhibnem tehničnem stanju. Pred vsako uporabo preverite morebitne splošne poškodbe in še posebej preverite morebitne počene dele ali elemente ter morebitna druga stanja, ki bi lahko vplivala na varno delovanje naprave. Če odkrijete poškodbe, pred uporabo odnesite napravo v popravilo.
e) Napravo hranite izven dosega otrok.
f) Popravilo ali vzdrževanje naprave naj izvajajo usposobljene osebe, samo z uporabo originalnih nadomestnih delov. To bo zagotovilo varno uporabo.
g) Za zagotovitev brezhibnosti delovanja naprave ne odstranjujte tovarniško nameščenih varoval in ne popuščajte nobenih vijakov.
h) Pri transportu in rokovanju z napravo med skladiščem in namembnim mestom upoštevajte načela varnosti in zdravja pri delu za ročni transport, ki veljajo v državi, kjer se bo naprava uporabljala.
i) Izogibajte se situacijam, ko naprava med uporabo preneha delovati zaradi prevelike obremenitve. To lahko povzroči pregrevanje pogonskih elementov in poškodbe naprave.
j) Ne dotikajte se zgibnih delov ali dodatkov, razen će je naprava izključena iz vira napajanja.
k) Ne nagibajte ali prevažajte stroja, ko deluje.
I) Ne puščajte stroja brez nadzora, medtem ko deluje. Ugasnite stroj in odklopite žico vžigalne svečke, kadar koli zapustite delovno območje.
m) Napravo redno čistite, da preprečite nabiranje trdovratne umazanije.
n) Naprava ni igrača. Čiščenja in vzdrževanja ne smejo izvajati otroci brez nadzora odrasle osebe. Prepovedano je posegati v strukturo naprave z namenom spreminjanja njenih parametrov ali konstrukcije.
o) Med delovanjem motorja ne nameščajte, odstranjujte, nastavljajte ali servisirajte izpustnega sita drugih delov.

p) Ko motor teče, držite vse dele telesa in težke predmete proč od nakladalnega lijaka (glavnega in dodatnega za HT-HECTOR 212) in odvodnega žleba.
q) Ne vstavljajte krakov v nakladalni lijak in odprtino za odrezke, medtem ko stroj deluje. Lahko povzroči vlečenje in/ali urezanje okončin.
r) V stroj ne vstavljajte kovin, kamenja, steklenic, pločevink na drugih nebotaničnih predmetih.
s) Vrtljiva rezila v teh odprtinah lahko povzročijo resne telesne poškodbe, će se jih dotaknete.
t) Med delom bodite previdni. Stroj lahko izvrže drobce obdelanega materiala iz nakladalnega lijaka ali odvodne žleba.
u) Motor se med delovanjem zelo segreje. Ne dotikajte se vročega motorja, ker lahko povzroči opekline.
v) Da preprečite nevarnost požara, držite listje, travo in druge vnetljive materiale stran od vročega motorja in dušilca.
w) Ne delajte na pločniku, gramozu ali drugih trdih površinah, saj lahko predmeti odskočijo in povzročijo poškodbe.
x) Nekatere drevesne vrste lahko povzročijo alergijsko reakcijo. Prah, ki izhaja med obdelavo vej, je lahko škodljiv, zato je treba sprejeti ustrezne zaščitne ukrepe.
y) Ne odstranjujte ročno ključavnic z naprave
z) Ne delajte na neravnem terenu ali će je enota nestabilna.
aa) Upoštevajte! Obdelani material se lahko odbije od nakladalnega lijaka ali izvrže iz odvodne žleba.
bb) Če se motor ustavi zaradi zagozditve, pred čiščenjem premaknite ročico za plin, da ustavite položaj zaporne zibalke na 0, če je na voljo.
cc) Če se drobilnik ostružkov zagozdi ali zamaši, takoj ugasnite motor in počakajte, da se vsi gibljivi deli popolnoma ustavijo, preden ga očistite.
dd) V stroj ne vstavljajte vej, večjih od tistih, ki so navedene v tehničnih podatkih.
ee) Pred zagonom stroja se prepričajte, da je nakladalni koš (glavni in dodatni za HT-HECTOR 212) prazen.
ff) Pred začetkom uporabe naprave dodajte olje do polne oznake. Če je nivo olja nizek, se motor ne bo zagnal ali pa se bo ugasnil.
gg) Puščanje olja iz stroja je treba prijaviti ustreznim službam ali upoštevati zakonske zahteve, ki veljajo na področju uporabe.
hh) Nevarnost! Nevarnost za zdravje in nevarnost eksplozije motorja z notranjim zgorevanjem
ii) V izpuhu motorja je prisoten strupeni ogljikov monoksid. Zadrževanje v okolju z ogljikovim monoksidom lahko povzroči izgubo zavesti ali celo smrt. Ne zaganjajte motorja v zaprtem prostoru.
jj) Zaščitite motor pred vročino, iskrami in ognjem. Ne kadite v bližini sekalnika!
kk) Bencin je vnetljiv in eksploziven. Pred dolivanjem goriva je treba motor ugasniti in ohladiti

II) Opozorilo! Nevarnost poškodbe motorja zaradi napačnega goriva.
mm) Baterija je pod napetostjo. Ne dotikajte se sponk in priključkov baterije. Odklop konektorjev akumulatorja je treba opraviti v pravilnem vrstnem redu.
nn) Pred uporabo preverite rastline, ki jih je treba strgati. Odstranite vse ostanke in razne predmete, ki bi jih lahko metali naokoli. Odstranite zemljo s korenin, preden jih drobite.
oo) Počakajte, da se rezilo zavrti s polno hitrostjo, preden vstavite veje v nakladalni koš.
pp) V dimnik ne odlagajte mehkih odpadkov (npr. kuhinjskih odpadkov).
qq) Izogibajte se vstavljanju preveč rastlin hkrati, saj lahko blokirajo nakladalni koš.
rr) Nekaj suhih vej prihranite za konec: te bodo pomagale očistiti napravo.
ss) Naprave ne izklopite, dokler vse veje ne pridejo iz odvodne jaške. V nasprotnem primeru se lahko žleb blokira, ko naslednjič vklopite napravo.
tt) Ne dovolite, da bi se zdrobljen material nakopičil do višine, kjer bi lahko zamašil odvodno žleb. Izogibajte se vstavljanju preveč rastlin, rastline se lahko naberejo do nivoja drobilnika in izvržejo skozi nakladalni lijak.
uu) Organski materiali lahko vsebujejo velike količine vode in sokov, ki se lahko oprimejo delov naprave. Da bi se temu izognili, jih pustite nekaj dni sušiti, preden jih raztrgate.

POZOR! Kljub varni zasnovi naprave in njenim zaščitnim funkcijam ter kljub uporabi dodatnih elementov, ki ščitijo operaterja, pri uporabi naprave še vedno obstaja majhna nevarnost nesreče ali poškodbe. Bodite pozorni in pri uporabi naprave uporabljajte zdrav razum.

3. Uporabite smernice

Stroj je zasnovan za mletje vej, grmičevja, plevela, poganjkov in dolge trave s premerom, ki ne presega vrednosti, navedene v tabeli tehničnih podatkov.

Stroja ne uporabljajte za mletje gradbenih odpadkov, plastike, papirnih izdelkov, vrvi ali vrvi ali katerega koli materiala, ki lahko vsebuje kovino.

Prosimo, upoštevajte: Odstranite vse žeblje, vrvi, vrvice ali kamne, ki se lahko zapičijo v dele rastline (npr. v korenine itd.), preden material dostavite v stroj.

Uporabnik odgovarja za vso škodo, ki nastane zaradi nenamenske uporabe naprave.

3.1. Opis naprave

SL

HT-HEKTOR 212

1 – Transportni ročaj
2 - Motor
3 - Pokrov nakladalnega lijaka
4 - Nakladalni lijak
5 – Odvodna žleb
6 - Pokrov odvodne cevi
7 - Kolo
8 - Stikalo za zaustavitev v sili

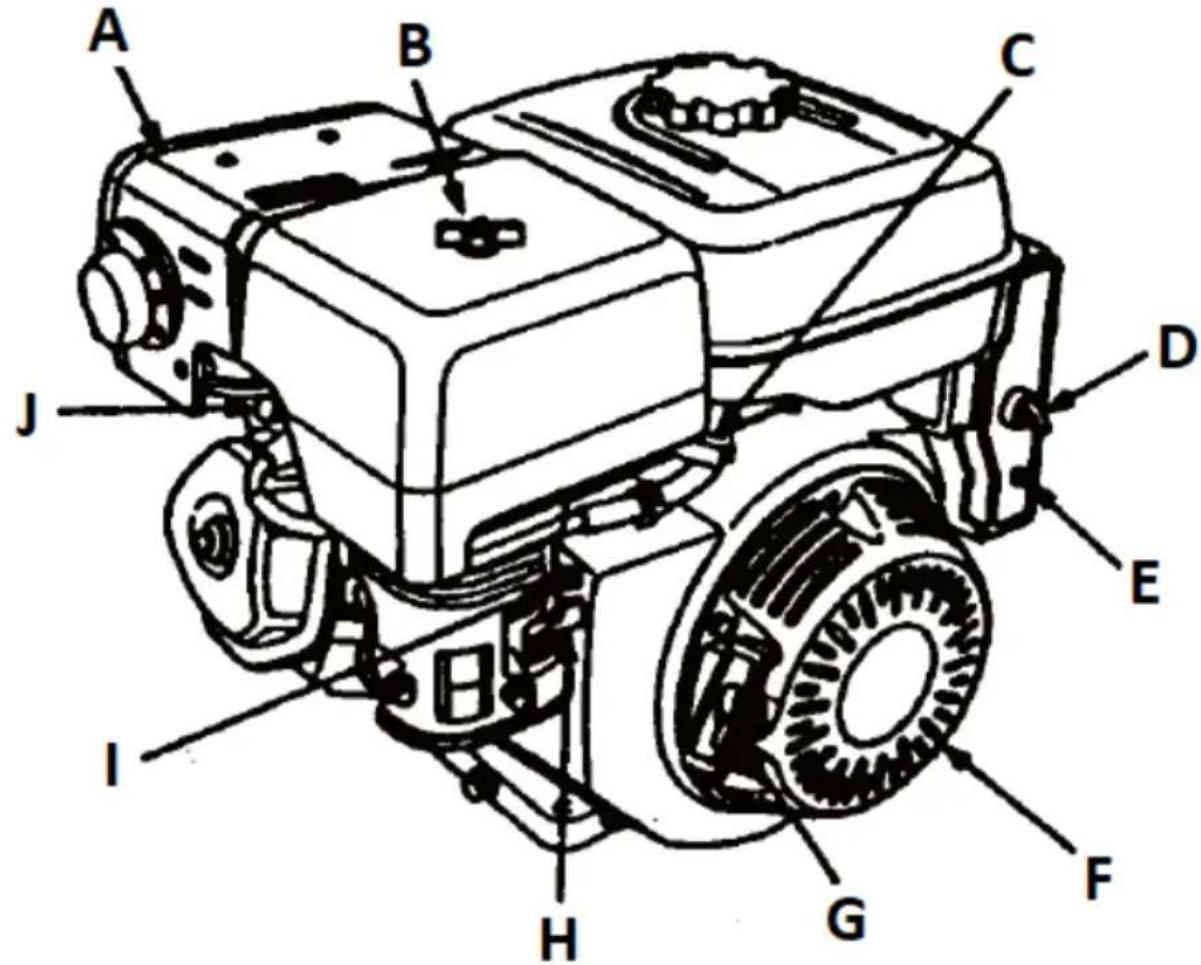

Opis motorja:

B - Ohišje zračnega filtra

C – Ročica za plin

D – stikalo za vklop/izklop/stikalo za vžig

E - Odklopnik

F - Ročni zaganjalnik

G - Nosilec kabla zaganjalnika

H - Pipa za gorivo

I – vzvod dušilke

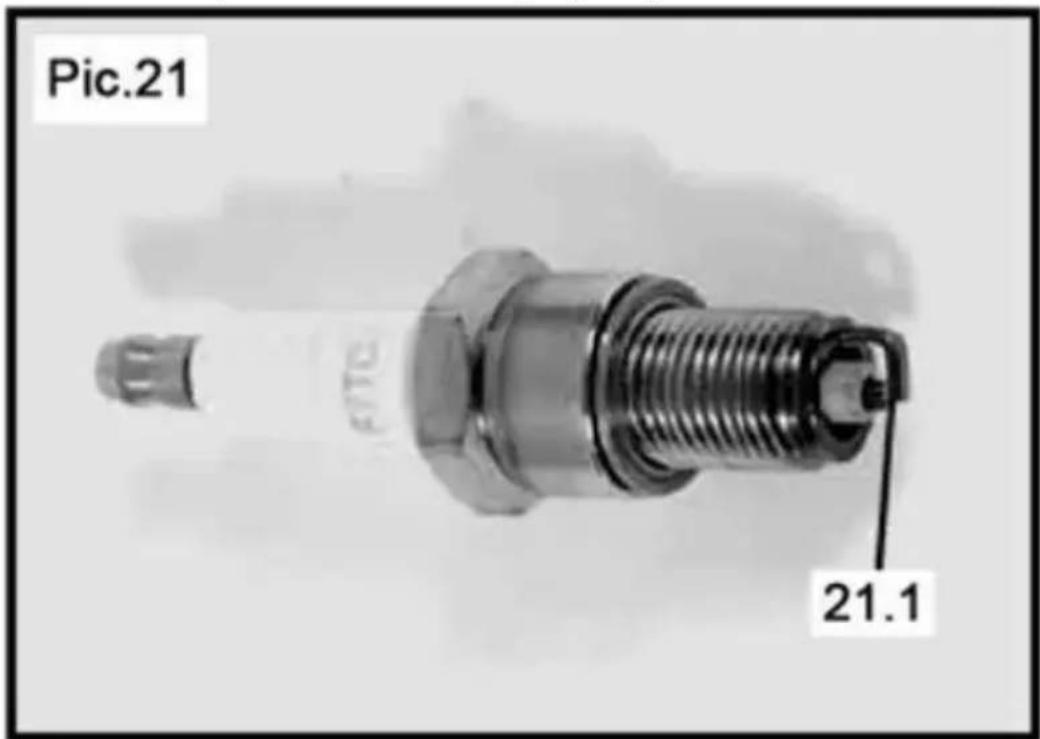

J - Vžigalna svečka

K - Rezervoar za gorivo

L - Pokrov posode za gorivo

M - električni zaganjalnik

N – Čep za izpust motornega olja O – Merilna palica za motorno olje

3.2. Priprava za uporabo

LOKACIJA APARATA

Stroj je treba uporabljati zunaj zaprtih prostorov, na stabilni, ravni površini, po možnosti na travi ali na tleh. Stroja ne postavljajte na beton, asfalt ali druge trde površine, ker se lahko ostružki in drugi ostanki, ki jih vrže stroj, odbijejo in povzročijo nevarnost.

Pogoji dela

Preglejte material, ki ga želite zdrobiti, in se prepričajte, da je nad strojem dovolj prostora za nalaganje materiala.

Priporočljivo je izbrati delovno mesto čim bližje mestu uporabe čipov. To bo zmanjšalo potrebo po prenašanju obdelanega materiala na minimum.

Ohranjajte varno razdaljo od območja odvajanja ostružkov. Zagotovite, da so vsi mimoidoči, otroci, živali ali dragocenosti prav tako na varni razdalji od območja odvajanja sekancev.

SESTAVLJANJE APARATA

PROSIMO, UPOŠTEVAJTE ! Ne poskušajte zagnati stroja, dokler

sestavljanje ni končano. Lahko povzroči resne poškodbe in poškoduje stroj.

POZOR: Med sestavljanjem se ne dotikajte rezil stroja in ne segajte rok v stroj.

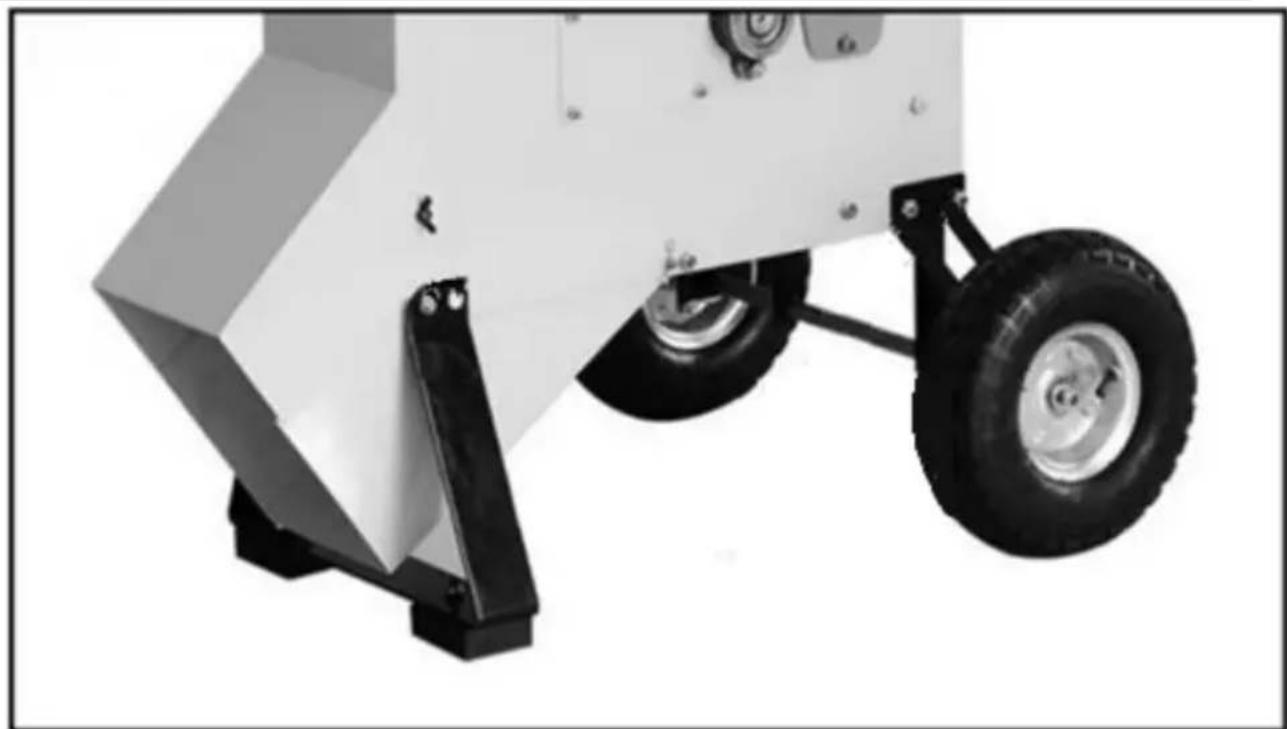

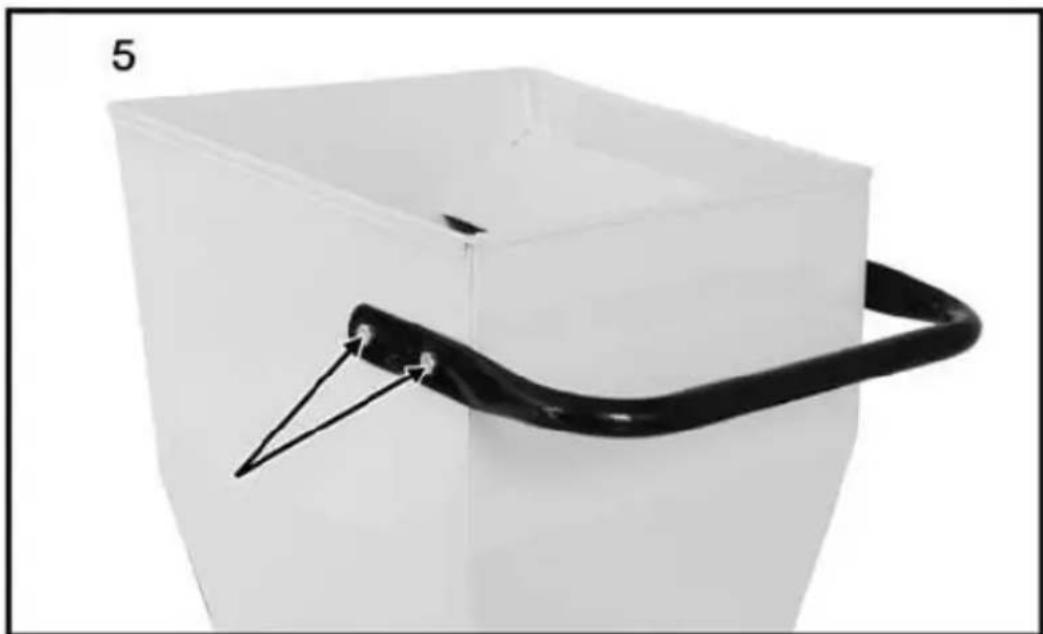

HT-HEKTOR 212

Upoštevajte! Opomba Ne nagibajte stroja, če sta v rezervoarjih olje in/ali gorivo, ker se lahko razlijeta.

e) Namestite držalo nakladalnega lijaka in ga privijte s podložkami in zaklepnimi vijaki.

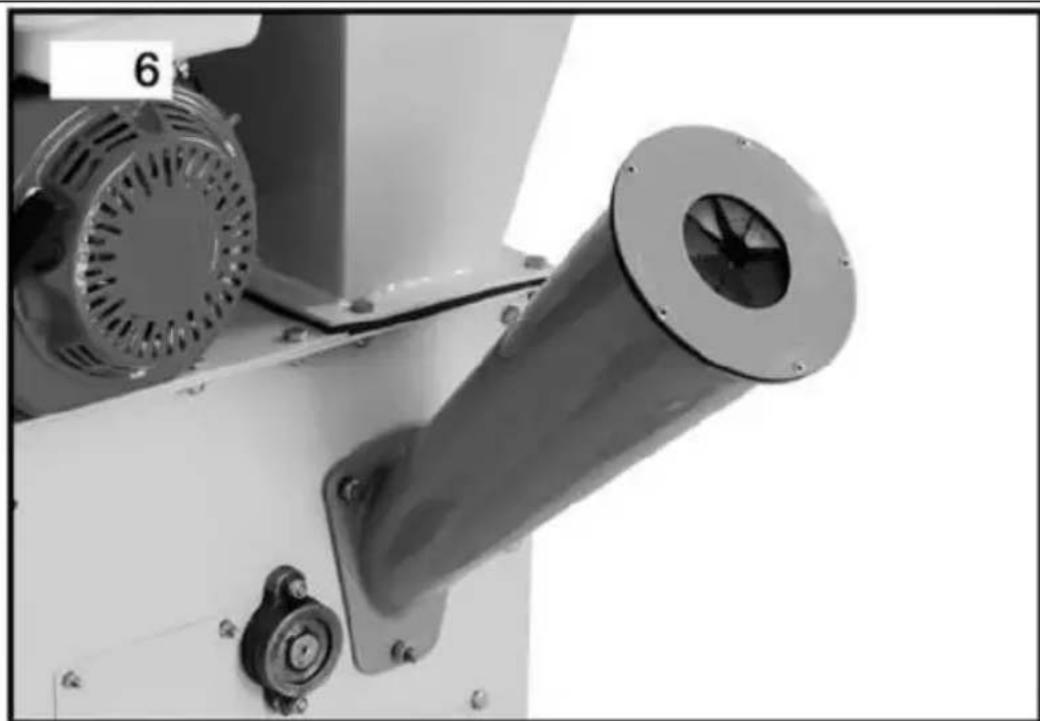

f) Pritrdite dodatno posodo na stransko odprtino stroja in jo privijte s podložkami in vijaki.

Upoštevajte! Pred zagonom stroja napolnite rezervoarje za olje in gorivo v skladu z navodili za uporabo.

HT-HECTOR 420

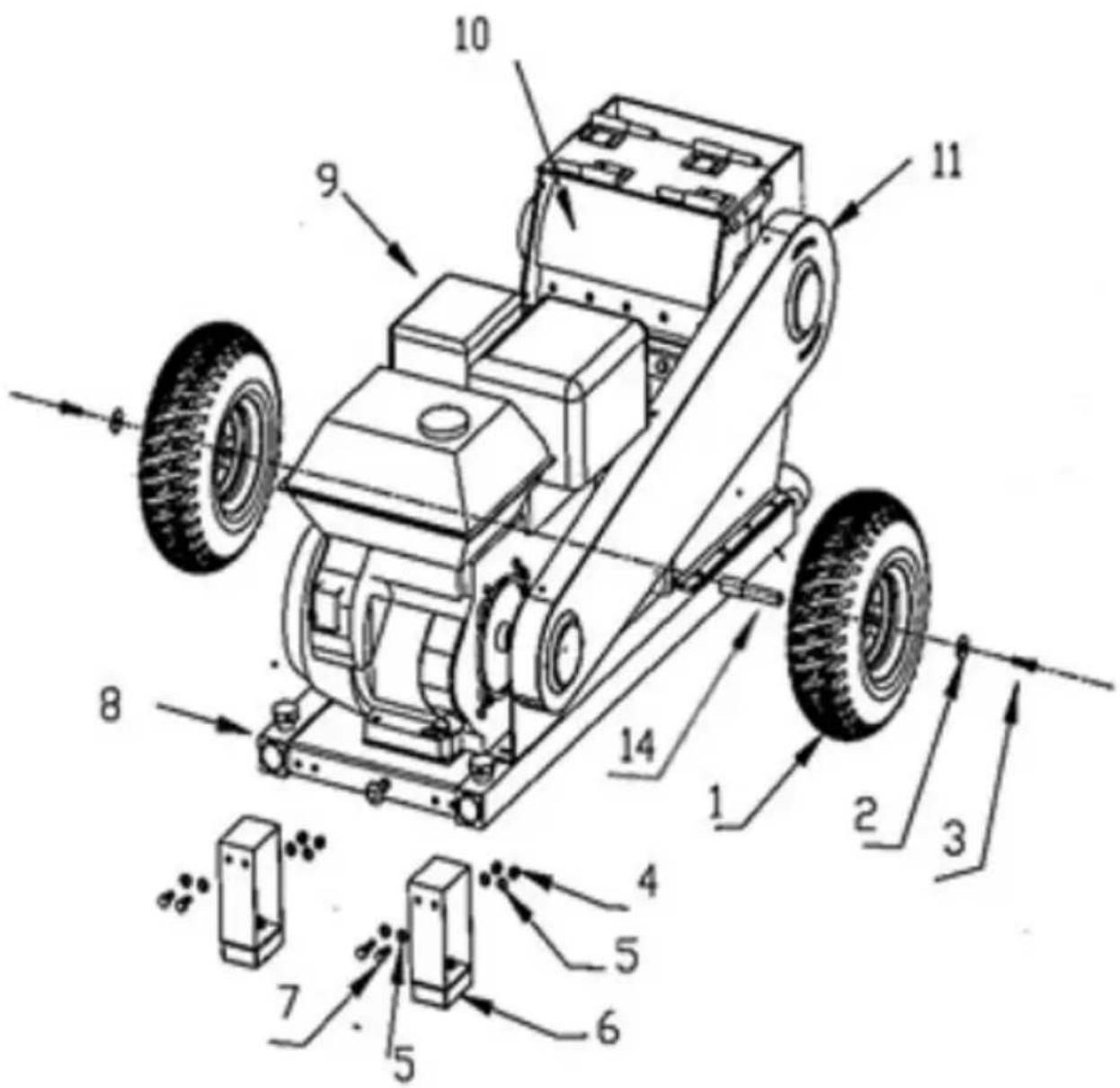

1. Sklop nakladalnega lijaka in odvodnega žleba

a) Vstavite os kolesa [14] v odprtino na dnu okvirja in pritrdite povezavo tako, da pritisnete os z vijakom na sredini odprtine.
b) Namestite kolesa [1] na os [14] s pomočjo vijaka [3] in velike podložke [2].
c) Namestite nosilec [6] na okvir stroja s pomočjo podložke [5], matice [4] in vijakov [7].

Številka dela	1 2 3 4	5 6 7
Opis Kolesa		Velika podložka	M8x20 vijak	Oreh	Pralni stroj	Podpora	M8x25 vijak

Številka dela	8	9	10	11	12	13	14
Opis Okvir	Motor		Rezalni elementi	Prevleka za pas	Nakladalni lijak	Odvodna žleb	Os

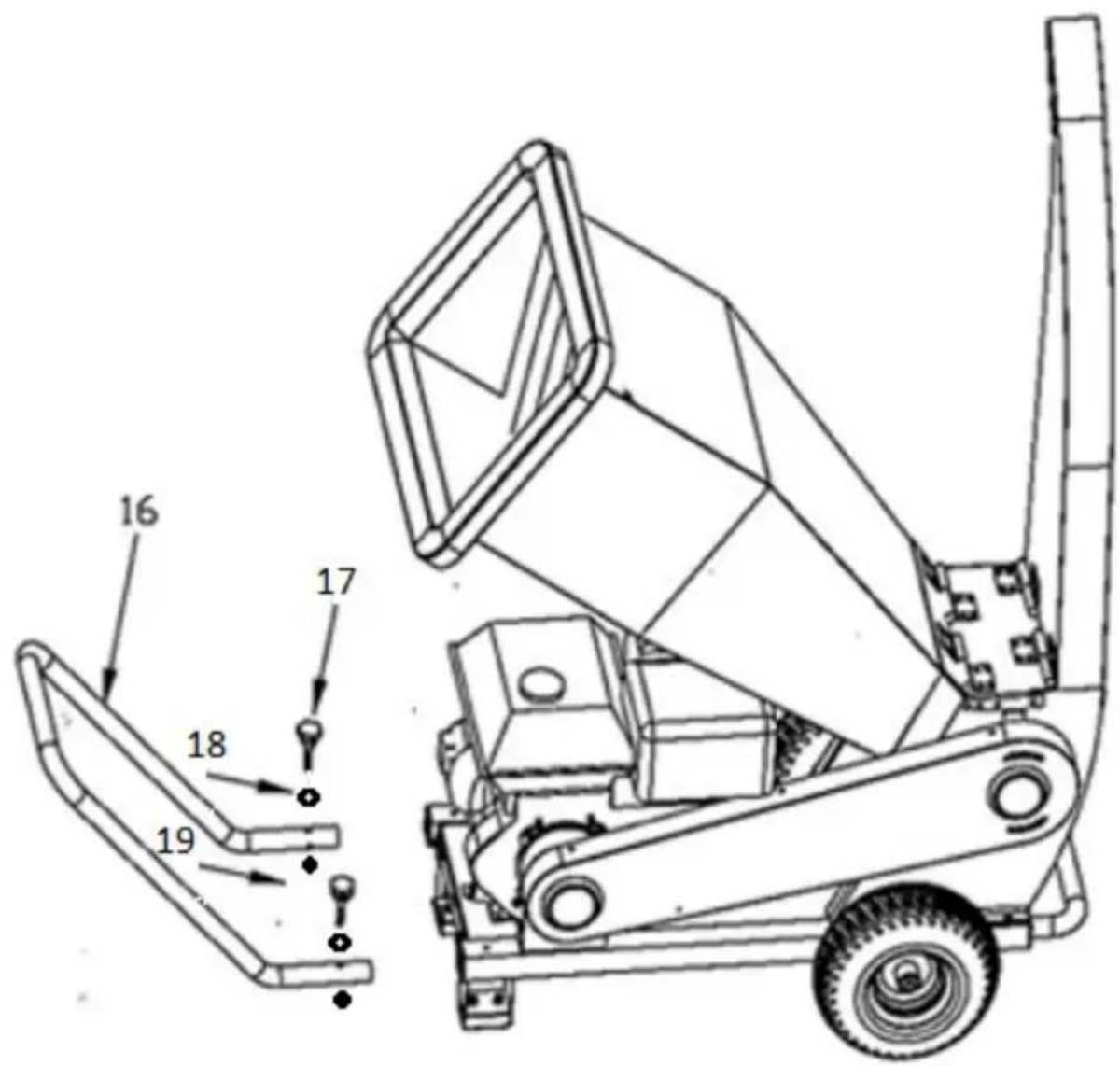

1. Montaža ročaja

a) Ročaj [16] pritrdite na okvir [8] z vijaki [16], podložkami [17] in maticami [18].

Številka dela	15	16	17	18
Opis	Ohišje bobna rezalnega elementa	Vijak	Pralni stroj	Oreh

Upoštevajte! Pred zagonom stroja napolnite rezervoarje za olje in gorivo v skladu z navodili za uporabo.

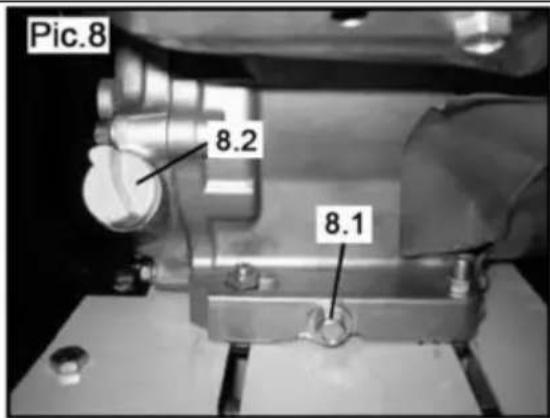

Dodajanje motornega olja v ohišje motorja

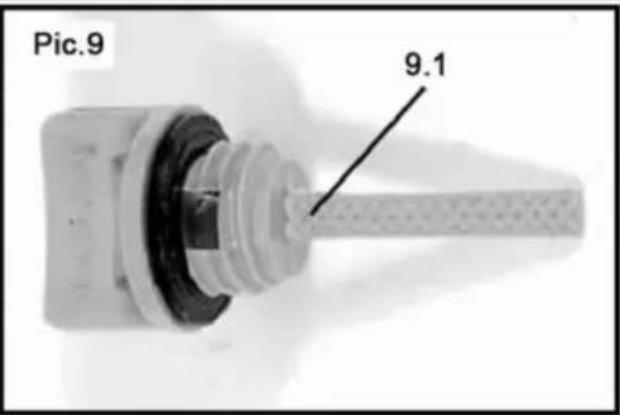

Stroj postavite na ravno površino in odvijte merilno palico za olje.

Pic.8 8.2 8.1

Pic.9 9.1

Nalijte motorno olje do vrha (prečrtano polje) na merilni palici.

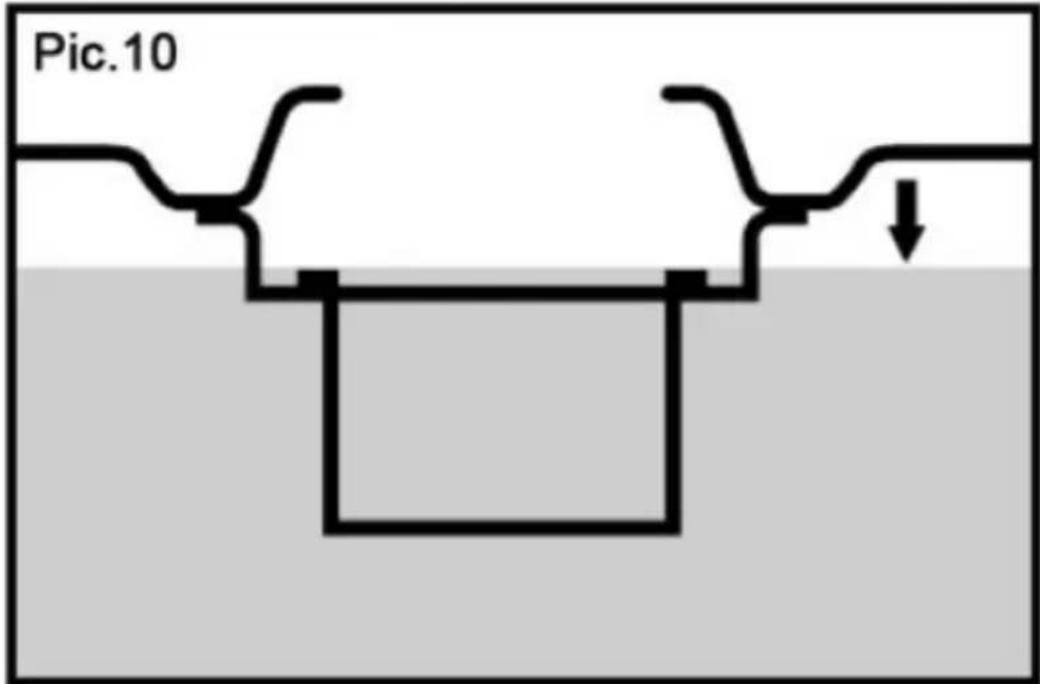

Dolivanje goriva

Stroj poganja štiritaktni motor na neosvinčeni bencin.

Odvijte pokrov rezervoarja za gorivo in natočite bencin (uporabite lijak), pri tem pa pazite, da ne razlijete tekočine ali presežete najvišje dovoljene količine bencina. Rezervoar mora biti napolnjen do nivoja, ki ne ovira vidljivosti filtra za gorivo.

Pic.10

3.3. Uporaba naprave

UPOŠTEVAJTE! Pred zagonom stroja dolijte motorno olje in gorivo. Stroj je dostavljen brez motornega olja ali goriva.

1. Stroj postavite na ravno in stabilno površino z odvodno cevjo, usmerjeno v varno smer.

2. Pred zagonom stroja preverite nivo goriva in olja.

3. Zbirno vrečo položite na odtočno cev in jo zavarujite, da ne pade.

4. Prepričajte se, da sta glavni in dodatni nakladalni koš (ne model HT-HECTOR 420) prazna. Če je med zagonom v stroju kakršen koli material, lahko povzroči, da se zaganjalna vrvica nenadoma blokira ali pa se stroj prevrne, kar povzroči resne poškodbe.
5. Ročico plina nastavite na najnižjo hitrost.
6. Stoite mirno ob strani nakladalnega lijaka.

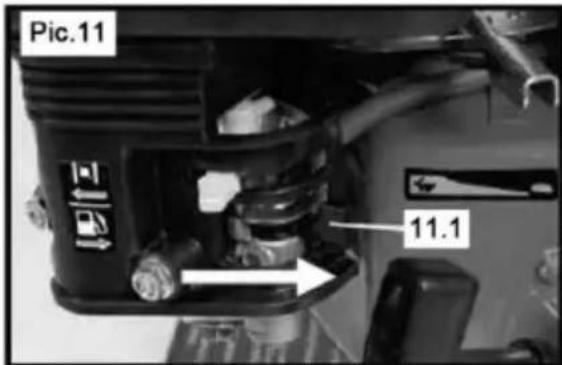

7. Nastavite ventil za gorivo v položaj ON (glejte sliko 11).
8. Nastavite ročico dušilke v položaj VKLOP (glejte sliko 12).

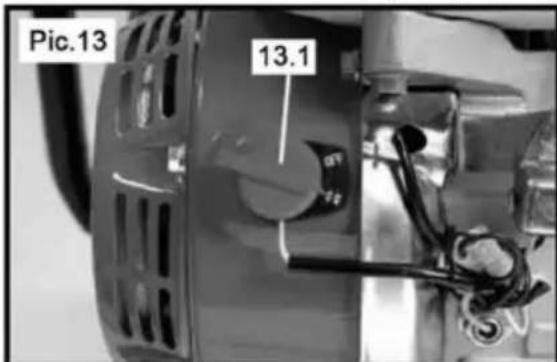

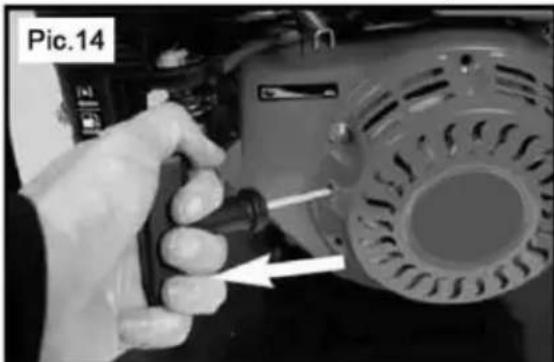

1. Nastavite stikalo motorja v položaj ON ali zaženite motor s kablom, kot sledi:

Pic.13 13.1

Roko trdno položite na motor (prej preverite, ali motor ni vroč, in će je, pustite, da se ohladi, preden naredite ta korak), z drugo roko počasi povlecite ročico za zagonsko vrvico, dokler ne začutite upora, nato povlecite vrvico težko. Če se motor ne zažene, ponovite postopek.

1. Ko se motor zažene in teče gladko, premaknite ročico čoka v položaj IZKLOP.
2. Za povečanje ali zmanjšanje števila vrtljajev motorja prilagodite plin. Če želite povečati hitrost, premaknite ročaj proti sliki zajca, da zmanjšate hitrost, premaknite ročaj proti sliki želve.
3. Za izklop stroja obrnite stikalo motorja v položaj OFF.

UPOŠTEVAJTE! Pred začetkom dela s strojem je potrebno preizkusiti njegovo delovanje brez brušenega materiala. Če stroj ne oddaja nobenih sumljivih zvokov in ni puščanja, lahko nadaljujete z delom.

1. Počasi vstavite material v nakladalni lijak. Ne dajajte preveč hkrati. Po vnosu materiala zaprite pokrov na nakladalnem lijaku (velja za model HT-HECTOR 212).
2. Po potrebi uporabite dolg kos razrezanega materiala, da potisnete serijo.

UPOŠTEVAJTE! Ne vstavljajte rok ali drugih delov telesa v lijak.

Pic.19

1. Ko končate z delom, izklopite stroj tako, da obrnete stikalo motorja v položaj OFF.

Pred premikanjem stroja, praznjenjem vrečke, odstranjevanjem ključavnic, ponovnim polnjenjem tekočin ali drugimi vzdrževalnimi ali popravljalnimi deli odklopite žico vžigalne svečke.

Navodila za uporabo

• Material nalagajte počasi. Če motor oddaja nenavaden hrup, to pomeni, da je material prehitro naložen.
• Korenine in drugi umazani materiali bodo otopeli in poškodovali nože.
• Ne pozabite pogosto odstraniti ostružkov iz stroja. V nasprotnem primeru lahko povzročijo blokado.
• Izogibajte se mletju mokrega materiala, ker lahko zamaši stroj. Če je potrebno mletje mokrega materiala, ga je treba ločiti od suhega.

Mletje materiala skozi dodatni nakladalni lijak (samo HT-HECTOR 212)

1. Odstranite majhne vejice in liste. To bo olajšalo vstavljanje materiala v dodatni lijak.
2. Material vstavite v lijak - dodajte debelejši konec navzdol in pustite, da se material ujame. Material je treba nalagati kos za kosom.
3. Ko končate z delom, izklopite stroj tako, da obrnete stikalo motorja v položaj OFF.

Navodila za uporabo

• Ne vstavljajte materiala s premerom, večjim od navedenega v tabeli tehničnih podatkov.
• Bolje je zdrobiti svež zelen les. Noži bodo dlje ostali ostri.

3.4. Čiščenje in vzdrževanje

a) Prepričajte se, da se je stroj popolnoma ustavil in odklopite žico vžigalne svečke, preden sprostite zastoj ali zamašitev, izpraznite vrečko, napolnite rezervoar za plin ali opravite kakršno koli vzdrževanje ali popravila.
b) Za čiščenje površine uporabljajte le nejedka čistila.
c) Po čiščenju naprave je treba vse dele pred ponovno uporabo popolnoma posušiti.
d) Enoto hranite na suhem, hladnem mestu, brez vlage in neposredne sončne svetlobe.
e) Naprave nikoli ne pršite z vodo.
f) Ne dovolite, da voda pride v notranjost naprave skozi zračnike v ohišju naprave.
g) Očistite zračnike s krtačo in stisnjenim zrakom.

h) Napravo moramo redno pregledovati, da preverimo njeno tehnično učinkovitost in morebitne poškodbe.
i) Za čiščenje uporabite mehko krpo.
j) V primeru poslabšanja učinkovitosti brušenja je treba rezila obrniti, nabrusiti ali zamenjati.
k) Ostružke, ki so se nabrali na stroju in okoli motorja, očistite s krtačo ali sesalnikom.
I) Ko končate z delom, vedno odstranite vse ostanke iz nakladalnih lijakov in odvodne žleba.

Vsakič, ko zaženete stroj:

• Preverite, ali ni zrahljanih, nepravilno privitih ali poškodovanih delov.
• Preverite, kateri okvir stroja ni poškodovan in nima razpok.
• Preverite tehnično stanje rezil.
• Preverite stanje motornega olja in goriva.

Vzdrževanje motorja

Vžigalno svečko je treba preveriti po vsakih 50 urah delovanja. Preverite barvo usedline na koncu vžigalne svečke. Barva mora biti rjava. Ostanke odstranite s kovinsko krtačo. Preverite razmik med elektrodama in ga po potrebi prilagodite. Pravilna razdalja med elektrodami je 0,7 - 0,8 mm.

Pic.21 21.1

Zamenjava motornega olja

Stroj postavite na ravno površino, ga vklopite in motor segrevajte nekaj minut. Odvijte pokrov za dolivanje olja (merilno palico) na ohišju motorja.

Pod motor pod čep za izpust olja postavite posodo za zbiranje odpadnega olja. Odstranite vijak za izpust olja in izpustite vse olje. Za zaščito pred kapljanjem olja v okvir stroja je priporočljivo uporabiti lijak za dovajanje olja neposredno v posodo za odpadno olje.

Preverite tesnilo odtočnega čepa, čep za olje in njegov o-tesnilo. Če so ti deli poškodovani ali obrabljeni, jih je treba zamenjati. Zamenjajte in privijte odtočni vijak. Po tem postopku dodajte sveže olje do zgornje ravni na merilni palici.

Zračni filter

Zračni filter je treba pregledati glede tehničnega stanja. Treba ga je odviti in očistiti ali zamenjati z novim. Filter je treba oprati z vodo in blagim detergentom, posušiti in zamenjati. Ne zaganjajte motorja z razstavljenim zračnim filtrom.

Pic.22 22.1

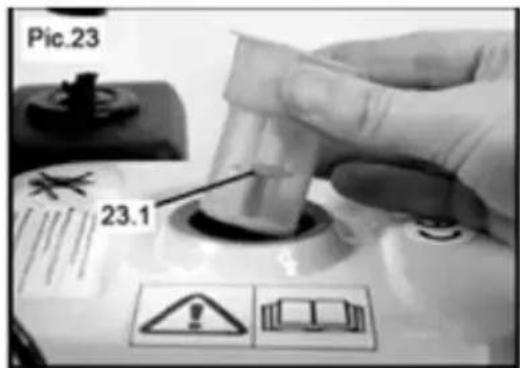

Filter goriva

Filter za gorivo je treba pregledati po vsakih 150 urah delovanja ali po 3 mesecih uporabe. Odstranite in očistite filter goriva morebitnih usedlin. Odvijte pokrov rezervoarja za gorivo, filter očistite z ekstrakcijsko nafto, posušite in zamenjajte.

Pic.23 23.1

Vzdrževanje baterije

Baterije, nameščene v stroje, ne zahtevajo ponovnega polnjenja ali posebnega vzdrževanja.

Prepričajte se, da sponke niso prekrite s prahom in oksidacijo. Korozija lahko povzroči nepravilno delovanje baterije in je lahko nevarna. Če opazite znake korozije, odklopite sponke in odstranite rjo tako, da očistite sponke in konektorje z lugom – raztopino sode bikarbone in vode (natrijev bikarbonat). Sponke pokrijte z bakreno mastjo ali jih poškropite s posebnim sprejem za priključke, preden jih ponovno priključite in zategnete.

Mazanje

Pri HT-HECTOR 420 je treba vsakih 50 delovnih ur ležaje gredi rezalnega elementa namazati s posebnim mazivom za ležaje.

Shranjevanje

Preden stroj shranite, ne pozabite narediti naslednjega.

1. Odklopite žico vžigalne svečke, da preprečite nenamerni zagon.
2. Očistite stroj in zavrzite sekance.
3. Stroj pustite na ravni površini v dobro prezračenem prostoru izven dosega neposredne sončne svetlobe.
4. Stroja ne shranjujte s prisotnimi viri vžiga, kot so štedilnik, plinski ali električni grelec itd.
5. Stroja ne shranjujte na mestih, kjer lahko izpušni ali strupeni plini pridejo v bivalne prostore.
6. Namestite pokrove na nakladalni koš in odvodni žleb.
7. Če stroja ne boste uporabljali več kot 30 dni, izpraznite rezervoar in uplinjač. Odvijte vžigalno svečko in skozi odprtino za svečko cilindra nalijte približno 5 ml motornega olja. Ko je stikalo v položaju OFF, večkrat nežno povlecite zaganjalno vrvico. Privijte svečko nazaj in povlecite zaganjalno vrvico, dokler ne začutite upora, in ne vlecite več.

Transport

Med prevozom:

• izklopite stroj, zaprite ventil za gorivo in odklopite kabel vžigalne svečke
• izpraznite rezervoar za gorivo
• namestite pokrove na nakladalni koš in odvodni žleb
• transportirajte stroj v delovnem položaju
• stroj prevažajte na majhne razdalje, tako da ga držite za ročaj, stroj rahlo magnete in njegovo težo položite na kolesa

VARNA ODSTRANITEV BATERIJ IN POLNILNIH BATERIJ

V napravah je vgrajen akumulator 12 V / 9 Ah.

Izrabljene baterije odstranite iz naprave po enakem postopku, kot ste jih vstavili. Reciklirajte baterije pri ustrezni organizaciji ali podjetju.

ODSTRANJEVANJE RABLJENIH NAPRAV

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje električnih in električnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoče reciklirati v skladu z njihovimi oznakami. Z odločitvijo za recikliranje pomembno prispevate k varovanju našega okolja. Za informacije o vašem lokalnem obratu za recikliranje se obrnite na lokalne oblasti.

hillvert
