Produkttyp	Bensindriven grenförstörare
Varumärke	Hillvert
Modell	HTHECTOR 420
Motor	1-cylindrig OHV 4-takt, luftkyld, 15 hk, 420 cm³
Start	Elektrisk (batteri 12 V / 9 Ah) och manuell (dragstart)
Bränsle	Blyfri bensin
Bränsletankens kapacitet	5 L
Motoroljekapacitet	1,1 L
Maximal krossdiameter	100 mm
Bladens rotationshastighet	2400 varv/min
Transmission	2 kilremmar (trapezoida)
Ljudtrycksnivå (LwA)	106 dB(A)
Vikt	156,5 kg
Mått (L x B x H)	142 x 68 x 121,5 cm
Hjulstorlek	13 tum
Huvudfunktioner	Krossning av grenar, buskar, grönt avfall upp till 100 mm i diameter
Säkerhet	Nödstopp, skydd för rörliga delar, säkerhetsspärr
Rutinunderhåll	Rengöring efter användning, motoroljebyte, slipning eller byte av blad
Reparationsmöjligheter	Reservdelar finns hos tillverkaren (remmar, blad, filter, tändstift)
Allmän information	Användarmanual gratis nedladdningsbar på notice-facile.com

Vanliga frågor - HTHECTOR 420 Hillvert

Vilken typ av bränsle ska användas till motorn?

Använd blyfri bensin (vanlig eller superb). Använd inte olja-bensinblandning eftersom motorn är 4-takt med separat smörjning.

Vad är bränsletankens kapacitet?

Tanken har en kapacitet på 5 liter. Se till att inte överskrida maxnivån för att undvika spill.

Hur startar man förstöraren HTHECTOR 420?

Start kan ske elektriskt (via 12V-batteriet) eller manuellt med startsnöret. Se till att bränslekranen är öppen och choken är aktiverad vid kallstart.

Vilken maximal diameter på grenar kan krossas?

Maximal diameter för grenar i huvudtratten är 100 mm. Sätt inte in grövre grenar för att undvika skador på motor eller blad.

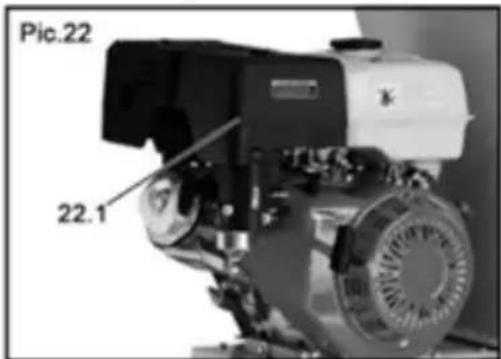

Hur underhåller man luftfiltret?

Luftfiltret bör kontrolleras regelbundet. Rengör det med vatten och ett milt rengöringsmedel, torka det helt innan du sätter tillbaka det. Byt ut det om det är skadat.

Vilken motorolja ska användas och hur byter man den?

Använd en 4-takts motorolja av kvalitet (SAE 10W-30 eller motsvarande). Oljebyte utförs efter att motorn har värmts upp, genom att skruva loss oljepluggen och samla upp den använda oljan.

Hur slipar eller byter man bladen?

Bladen kan vändas eller slipas om de är slöa. Om de är skadade, byt ut dem mot originaldelar. Koppla alltid bort tändstiftet före ingrepp.

Vilka är de viktigaste säkerhetsföreskrifterna?

Bär alltid skyddsutrustning (glasögon, handskar, hörselskydd, ansiktsmask). Stick aldrig in händerna i tratten. Använd nödstoppet vid problem.

Vad gör man vid blockering?

Stäng omedelbart av motorn och vänta tills alla rörliga delar har stannat helt. Koppla bort tändstiftskabeln, ta sedan bort fastkilade grenar för hand. Använd inte våld.

Var hittar man reservdelar och manual?

Reservdelar finns hos tillverkaren (remmar, blad, filter). Hela användarmanualen kan laddas ner gratis på notice-facile.com.

BRUKSANVISNING HTHECTOR 420 Hillvert

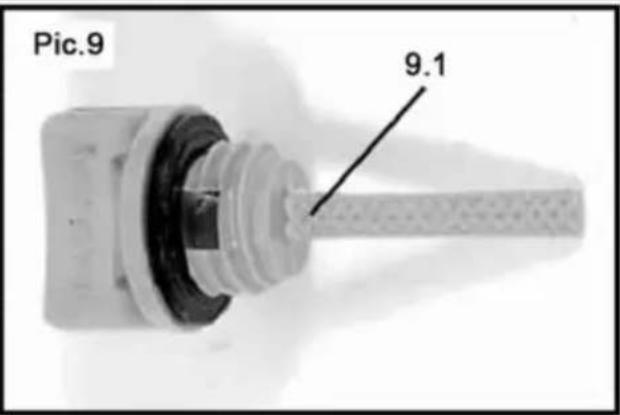

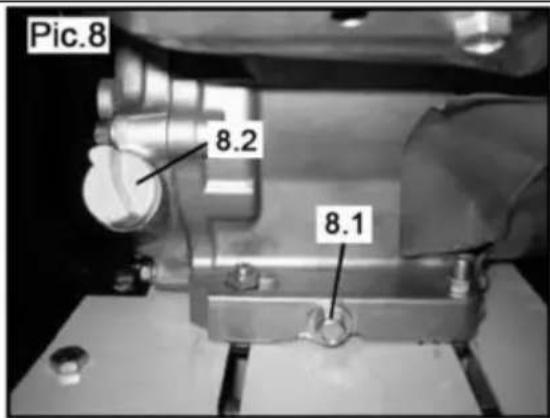

Fyll på motorolje opp til toppnivået (krysset felt) på peilepinnen.

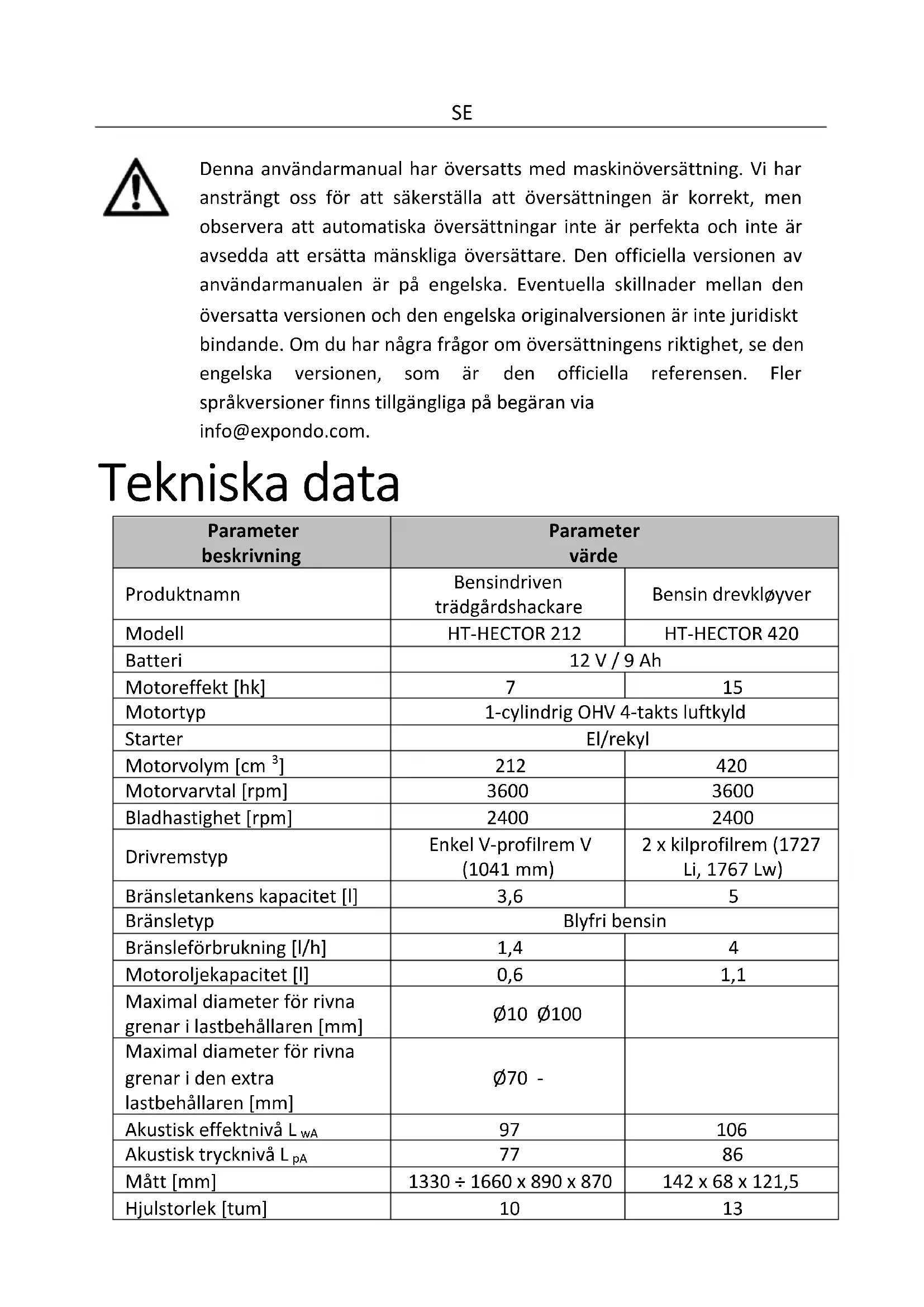

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via [e-mail].

Tekniska data

Parameter beskrivning	Parameter värde
Produktnamn	Bensindriven trädgårdshackare	Bensin drevkløyver
Modell	HT-HECTOR 212	HT-HECTOR 420
Batteri	12 V / 9 Ah
Motoreffekt [hk]	7	15
Motortyp	1-cylindrig OHV 4-takts luftkyld
Starter	El/rekyl
Motorvolym [cm3]	212	420
Motorvarvtal [rpm]	3600	3600
Bladhastighet [rpm]	2400	2400
Drivremstyp	Enkel V-profilrem V (1041 mm)	2 x kilprofilrem (1727 Li, 1767 Lw)
Bränsletankens kapacitet [l]	3,6	5
Bränsletyp	Blyfri bensin
Bränsleförbrukning [l/h]	1,4	4
Motoroljekapacitet [l]	0,6	1,1
Maximal diameter för rivna grenar i lastbehållaren [mm]	∅10 ∅100
Maximal diameter för rivna grenar i den extra lastbehållaren [mm]	∅70 -
Akustisk effektnivå LWA	97	106
Akustisk trycknivå LpA	77	86
Mått [mm]	1330 ÷ 1660 x 890 x 870	142 x 68 x 121,5
Hjulstorlek [tum]	10	13
Vikt [kg]	78	156,5

1. Allmän beskrivning

Bruksanvisningen är avsedd att underlätta en säker och problemfri användning av apparaten. Produkten är konstruerad och tillverkad i enlighet med strikta tekniska riktlinjer, med hjälp av modern teknik och komponenter. Dessutom har den tilverkats i enlighet med de mest noggranna kvalitetsstandarderna.

ANVÄND INTE APPARATEN OM DU INTE HAR LÄST IGENOM OCH FÖRSTÄTT DENNA BRUKSANVISNING.

För att öka apparatens livslängd och säkerställa en problemfri drift ska du använda den i enlighet med denna bruksanvisning och regelbundet utföra underhållsåtgärder. De tekniska data och specifikationer som anges i denna bruksanvisning är aktuella. Tillverkaren förbehåller sig rätten att göra ändringar i samband med kvalitetsförbättringar. Med beaktande av tekniska framsteg och möjligheten att begränsa buller har apparaten designats och byggts så att risken för bulleremission minskas till lägsta möjliga nivå.

Förklaring av symbolerna

CE		Produkten uppfyller de relevanta säkerhetsstandarderna.
		Läs instruktionerna före användning.
		Produkten måste återvinnas.
		WARNING! eller FÖRSIKTIGHET! eller KOM IHÅG! Tillämpas på den givna situationen.(allmän varningssymbol)
		Använd hörselskydd. Exponering för höga ljudnivåer kan leda till hörselnedsättning.
		Använd skyddsglasögon.

SE

	Använd dammskyddsmask (skydd för andningsvägarna).
	Använd skyddshandskar.
	Använd fotskydd.
	OBS! Varning för högt ljud!
	OBS! Roterande delar, risk för att fastna!
	OBS! Brandrisk - brandfarliga material!
	VARNING! Giftiga ämnen, risk för förgiftning!
	Nödstopp!
	UPPMÄRKSAMHET! Het yta, risk för brännskador!
	VARNING: Observera ett säkert avstånd från närliggande åskådare.
	FÖRSIKTIGHET: Det finns risk för att föremål kastas ut från maskinen!
	OBS! Skarpa inslag. Risk för skärskador.
	Håll händer eller andra kroppsdelar borta från behållaren, tratten och utloppsrännan när maskinen är i drift.
	Stå alltid borta från utloppszonen när du använder maskinen.

Rök inte nära enheten. Enheten innehåller brandfarliga ämnen.

OBSERVERA! Illustrationerna i denna bruksanvisning är endast avsedda som referens och vissa detaljer kan skilja sig från den faktiska produkten.

2. Användningssäkerhet

OBS! Läs alla säkerhetsvarningar och alla instruktioner. Om varningarna och instruktionerna inte följs kan det leda till elektriska stötar, brand och/eller allvarliga personskador eller till och med dödsfall.

Termerna "enhet" eller "produkt" används i varningarna och instruktionerna för att referera till:

Bensin trädgårdsflismaskin / Bensin flishuggare.

2.1. Säkerhet på arbetsplatsen

a) Se till att arbetsplatsen är ren och väl upplyst. En stökig eller dåligt upplyst arbetsplats kan leda till olyckor. Försök att tänka i förväg, var försiktig, uppmärksam på vad som händer och använd sunt förnuft när du arbetar med apparaten.

b) Använd inte apparaten i en potentiellt explosiv miljö, t.ex. i närheten av brandfarliga vätskor, gaser eller damm. Apparaten genererar gnistor som kan antända damm eller rök och gaser.

c) Om du upptäcker skador eller oregelbunden/felaktig funktion ska du omedelbart stänga av apparaten och rapportera detta till en överordnad utan dröjsmål.

d) Om det finns några tvivel om enhetens korrekta funktion, kontakta tillverkarens supporttjänst.

e) Endast tillverkarens serviceställe får reparera enheten. Försök inte reparera på egen hand!

f) Vid brand, använd en pulver- eller kolsyresläckare (CO2) (en brandsläckare som är avsedd att användas på spänningssatta elektriska apparater) för att släcka branden.

g) Barn eller obehöriga får inte gå in på en arbetsplats. (En distraktion kan resultera i att du förlorar kontrollen över enheten).
h) Apparaten producerar damm och skräp under drift. Det är viktigt att skydda personer i närheten från deras skadliga effekter.
i) Använd NÖDSTOPP om det finns risk för personskada eller dödsfall, olycka eller skada.
j) Kontrollera regelbundet säkerhetsdekalernas skick. Om etiketterna är inte kan läsas måste de bytas ut.
k) Förvara denna bruksanvisning så att den finns tillgänglig för framtida bruk/information. Om apparaten överlåts till en tredje part måste bruksanvisningen överlåtas tillsammans med apparaten.
I) Förvara förpackningsdelar och små monteringsdelar på en plats som är oåtkomlig för barn.
m) Håll apparaten borta från barn och djur.

Kom ihåg! Skydda barn och andra personer som befinner sig i närheten när du använder apparaten.

2.2. Personlig säkerhet

a) Använd inte apparaten om du är trött, sjuk eller påverkad av alkohol, narkotika eller mediciner som kan försämra förmågan att använda apparaten avsevärt.
b) Maskinen får endast användas av personer som är fysiskt lämpade för att hantera maskinen, har rätt utbildning, har läst igenom denna bruksanvisning och som har fått utbildning i arbetsmiljö och -säkerhet.
c) Maskinen är inte konstruerad för att hanteras av personer (inklusive barn) med begränsade mentala och sensoriska funktioner eller personer som saknar relevant erfarenhet och/eller kunskap om de inte övervakas av en person som ansvarar för deras säkerhet eller de har fått instruktioner om hur man använder maskinen. maskin.
d) Använd sunt förnuft och var uppmärksam när du arbetar med apparaten. Tillfällig brist på koncentration vid användning av apparaten kan leda till allvarliga personskador.
e) Använd personlig skyddsutrustning som krävs för att arbeta med enheten, specificerad i avsnitt 1 (Legend).
Användning av korrekt och godkänd personlig skyddsutrustning minskar risken för skador.

f) Överskatta inte dina förmågor. Håll hela tiden balansen och var i ett stadigt läge när du använder apparaten. Detta ger bättre kontroll över apparaten i oväntade situationer.
g) Bär inte löst sittande kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Lösa kläder, smycken eller långt hår kan fastna i rörliga delar.
h) Ta bort alla justeringsverktyg och skiftnycklar innan du sätter på apparaten. Ett verktyg eller en skiftnyckel som lämnas kvar i den roterande delen av apparaten kan orsaka personskador.
i) Apparaten är inte en leksak. Barn måste hållas under uppsikt för att säkerställa att de inte leker med apparaten.

2.3. Säker användning av apparaten

a) Överbelasta inte apparaten. Använd de lämpliga verktygen för den givna uppgiften. En korrekt utvald apparat utför den uppgift som den är avsedd för bättre och på ett säkrare sätt.
b) Använd inte enheten om ON/OFF-knappen inte fungerar korrekt (slår inte på och av enheten). Enheter som inte kan slås på och av med ON/OFF-knappen är farliga, bör inte användas och måste repareras.
c) Förvara apparaten på en säker plats när den inte används, så att den är utom räckhåll för barn och personer som inte är bekanta med apparaten och som inte har läst bruksanvisningen. Apparaten kan vara farlig för oerfarna användare.
d) Håll apparaten i perfekt tekniskt skick. Kontrollera före varje användning efter allmänna skador och särskilt efter spruckna delar eller element och för andra förhållanden som kan påverka enhetens säker användning. Om du upptäcker skador ska du lämna in apparaten för reparation innan användning.
e) Förvara apparaten utom räckhåll för barn.
f) Reparation eller underhåll av apparaten skall utföras av kvalificerade personer och endast med originalreservdelar. Detta säkerställer en säker användning.
g) För att säkerställa apparatens driftsäkerhet får fabriksmonterade skydd inte avlägsnas och skruvar inte lossas.
h) Vid transporten och hanteringen av apparaten mellan lagringsplatsen och destinationen, följ de arbetshälso- och säkerhetsprinciper för manuellt transportarbete som gäller i det land där apparaten kommer att användas.
i) Undvik situationer där apparaten slutar att fungera under användning på grund av för hög belastning. Detta kan leda till en överhettning av driftelementen och skador på apparaten.

j) Rör inte vid ledade delar eller tillbehör om inte apparaten har kopplats bort från strömkällan.
k) Luta eller transportera inte maskinen när den är i drift.
I) Lämna inte maskinen utan uppsikt medan den är igång. Stäng av maskinen och koppla loss tändstiftskabeln när du lämnar arbetsområdet.
m) Rengör apparaten regelbundet för att förhindra att tuffa smutsavlagringar fastnar.
n) Apparaten är inte en leksak. Rengöring och underhåll får inte utföras av barn utan tillsyn av en vuxen person. Det är förbjudet att störa enhetens struktur för att ändra dess parametrar eller konstruktion.
o) Installera, ta bort, justera eller serva inte utloppsskärmen för några andra delar medan motorn är igång.
p) När motorn är igång, håll alla kroppsdelar och tunga föremål borta från lastbehållaren (huvud- och extra för HT-HECTOR 212) och utloppsrännan.
q) För inte in benen i påfyllningsbehållaren och spånutloppet medan maskinen är igång. Det kan leda till att man drar in och/eller skär av benen.
r) Mata inte in metall, stenar, flaskor, burkar på andra icke-botaniska föremål i maskinen.
s) Roterande skärblad inuti dessa öppningar kommer att orsaka allvarliga personskador vid beröring.
t) Var försiktig när du arbetar. Maskinen kan skjuta ut fragment av bearbetat material från påfyllningsbehållaren eller utloppsrännan.
u) Motorn blir mycket varm under drift. Rör inte den heta motorn eftersom den kan orsaka brännskador.
v) För att undvika brandrisk, håll löv, gräs och andra brännbara material borta från den heta motorn och ljuddämparen.
w) Använd inte på trottoar, grus eller andra hårda ytor eftersom föremål kan rikoschettera och orsaka skada.
x) Vissa trädarter kan orsaka en allergisk reaktion. Damm som kommer ut under grenbearbetning kan vara skadligt, lämpliga skyddsåtgärder bör vidtas.
y) Ta inte bort lås manuellt från enheten
z) Använd inte på ojämn mark eller om enheten är instabil.
aa) Observera! Det bearbetade materialet kan studsa av påfyllningsbehållaren eller kastas ut från utloppsrännan.
bb) Om motorn stannar på grund av stopp, flytta gasreglagespaken till stoppläget för avstängningsvippan till 0 om sådan finns före rensning.
cc) Stäng av motorn omedelbart och vänta tills alla rörliga delar har stannat helt innan du rengör om den trasiga dokumentförstöraren fastnar eller blir igensatt.
dd) Sätt inte in grenar som är större än de som anges i tekniska data i maskinen.
ee) Se till att påfyllningsbehållaren (huvud- och extra för HT-HECTOR 212) är tom innan du startar maskinen.

ff) Fyll på olja tills den är helt markerad innan du börjar använda enheten. Om oljenivån är låg startar inte motorn eller så kan den stängas av.
gg) Oljeläckage från maskinen ska rapporteras till lämplig service eller följa lagliga krav som gäller för användningsområdet.
hh) Fara! Hälsofara och risk för explosion av förbränningsmotorn
ii) Giftig kolmonoxid finns i motorns avgaser. Att stanna kvar i en kolmonoxidmiljö kan leda till att man förlorar medvetandet eller till och med dödsfall. Kör inte motorn i ett slutet utrymme.
jj) Skydda motorn från värme, gnistor och lågor. Rök inte i närheten av flishuggaren!
kk) Bensin är brandfarligt och explosivt. Innan tankning ska motorn stängas av och kylas ner
II) Varning! Risk för motorskador på grund av fel bränsle.
mm) Batteriet är strömförande. Rör inte vid polerna och batterikontakterna. Att koppla bort batterikontakterna ska utföras i rätt ordning.
nn) Kontrollera växterna som ska strimlas före användning. Ta bort allt skräp och diverse föremål som kan kastas runt. Ta bort jord från roten innan du river dem.
oo) Vänta tills bladet roterar med full hastighet innan du för in grenarna i påfyllningsbehållaren.
pp) Lägg inte mjukt avfall i skorstenen (t.ex. köksavfall).
qq) Undvik att sätta in för många plantor åt gången, eftersom det kan blockera påfyllningsbehållaren.
rr) Spara några torra grenar till slutet: dessa hjälper till att rengöra enheten.
ss) Stäng inte av apparaten förrän alla grenar har kommit ut ur utloppsröret. Annars kan rännan blockeras nästa gång du slår på enheten.
tt) Låt inte stimlat material hamna på en nivå där det kan blockera utloppsrännan. Undvik att sätta in för många plantor, plantorna kan staplas upp till samma nivå som rivaren och kastas ut genom laddningsbehållaren.
uu) Organiska material kan innehålla stora mängder vatten och sav som kan fastna på apparatens delar. För att undvika detta, låt dem torka några dagar innan du strimlar dem.

OBS! Trots den säkra konstruktionen av apparaten och dess skyddsfunktioner, och trots användningen av ytterligare element som skyddar användaren, finns det fortfarande en liten risk för olycka eller skada vid användning av apparaten. Var hela tiden uppmärksam och använd sunt förnuft när du använder apparaten.

3. Riktlinjer för användning

Maskinen är konstruerad för att slipa grenar, buskar, ogräs, skott och långt gräs med en diameter som inte överstiger det värde som anges i tabellen med tekniska data.

Använd inte maskinen för att slipa byggrester, plast, pappersprodukter, rep eller snören eller något material som kan innehålla metall.

Observera: Ta bort alla spikar, rep, snören eller stenar som kan bäddas in i delar av växten (t.ex. i rötterna etc.) innan materialet matas in i maskinen.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

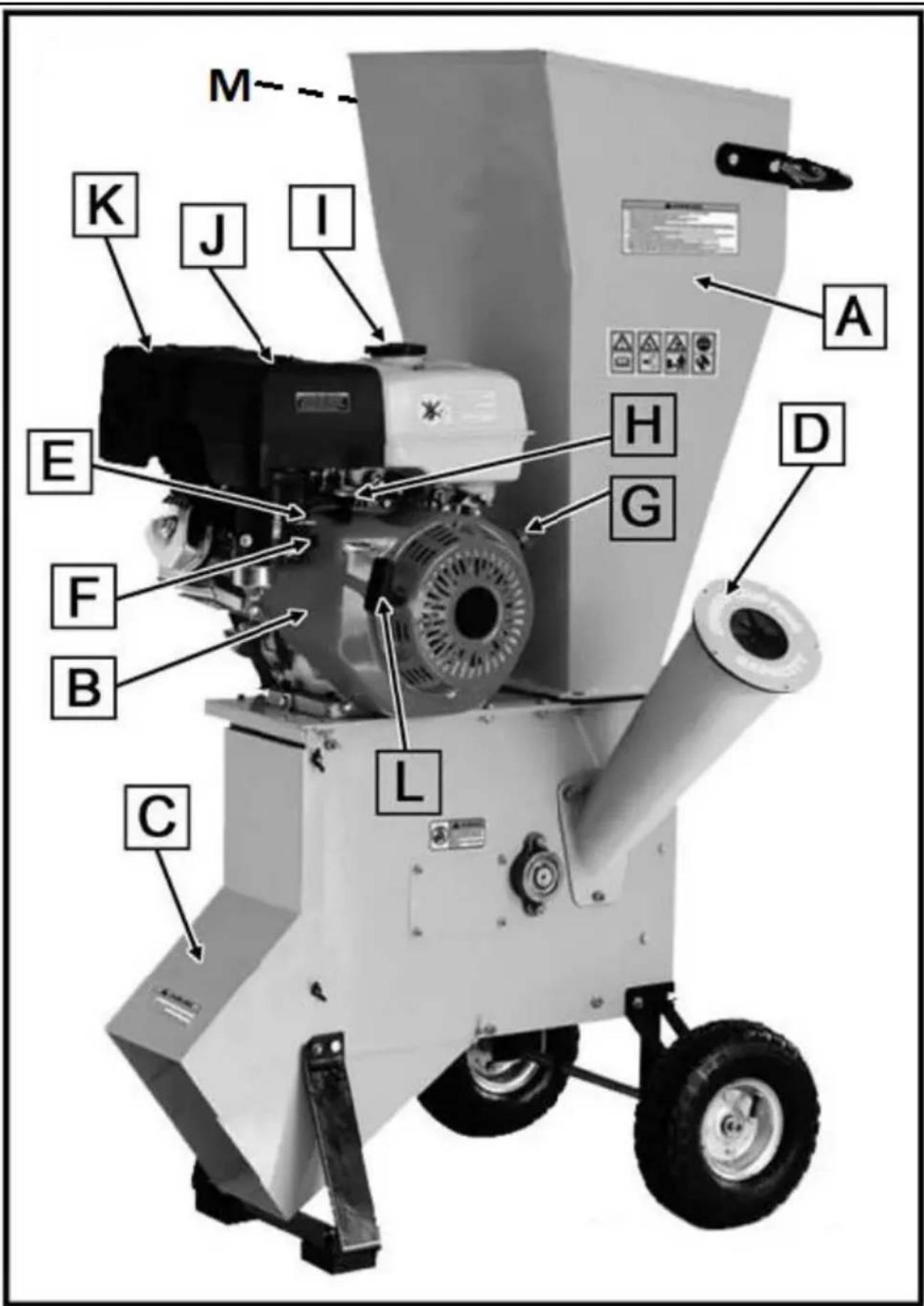

3.1. Beskrivning av apparaten

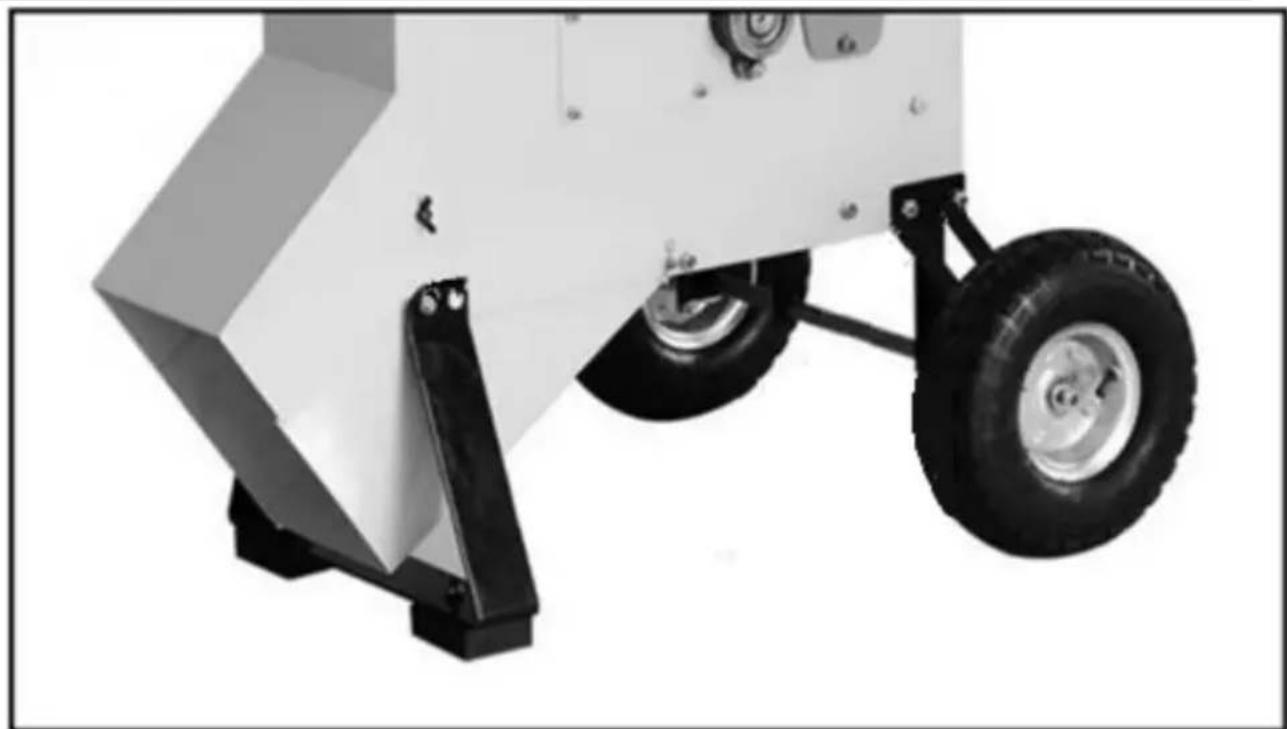

HT-HECTOR 212

A. Laddar tratt
B. Motor
C. Utloppsrör
D. Extra påfyllningsbehållare (ø70 mm)
E. Chokehandtag
F. Bränsleventil
G. ON/OFF-brytare/tändningslås
H. Gasreglage
I. Bränsletanklock
J. Luftfilterhus
K. Ljuddämpare
L. Startkabelhållare
M. Nödbrytare (visas inte på bilden)

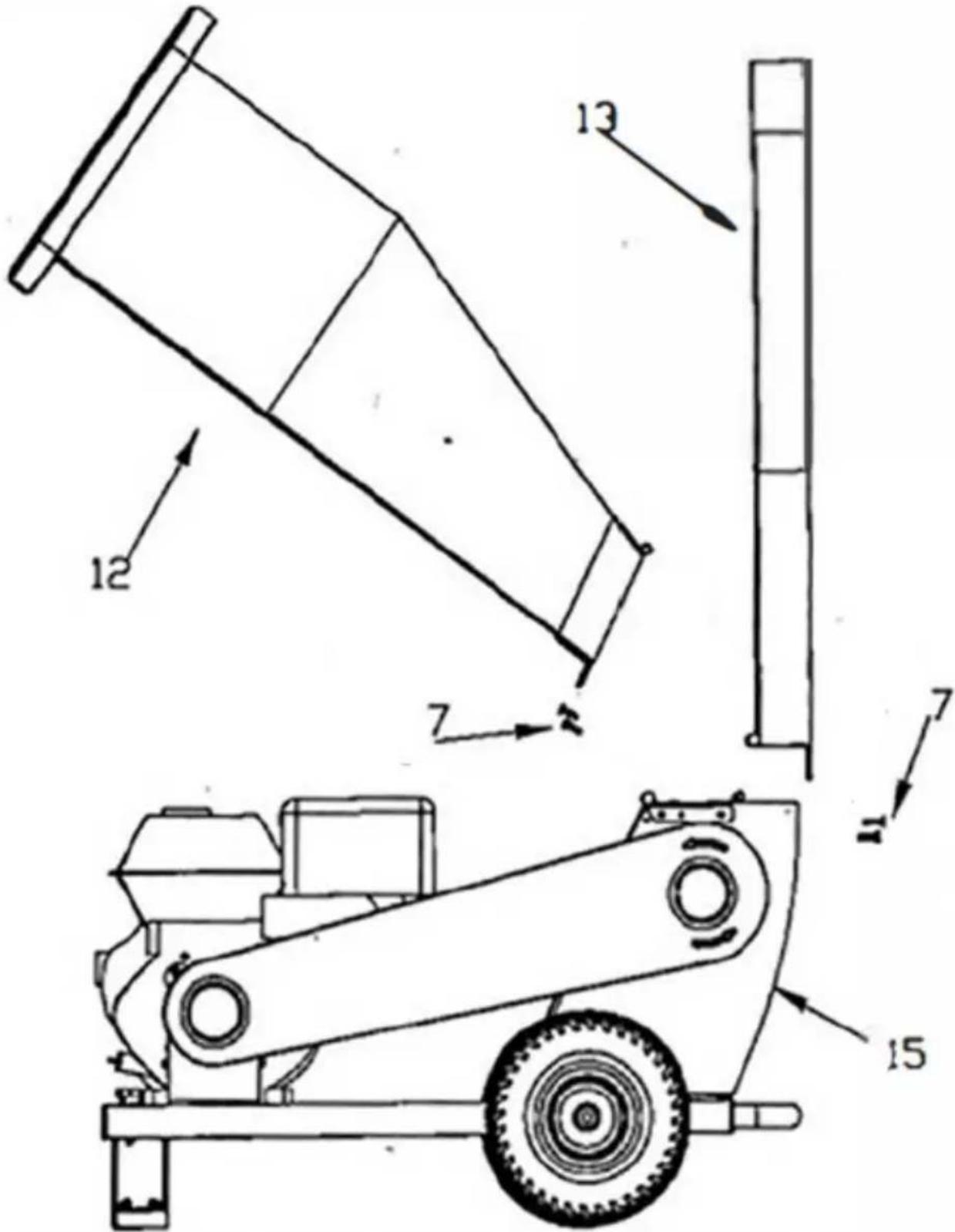

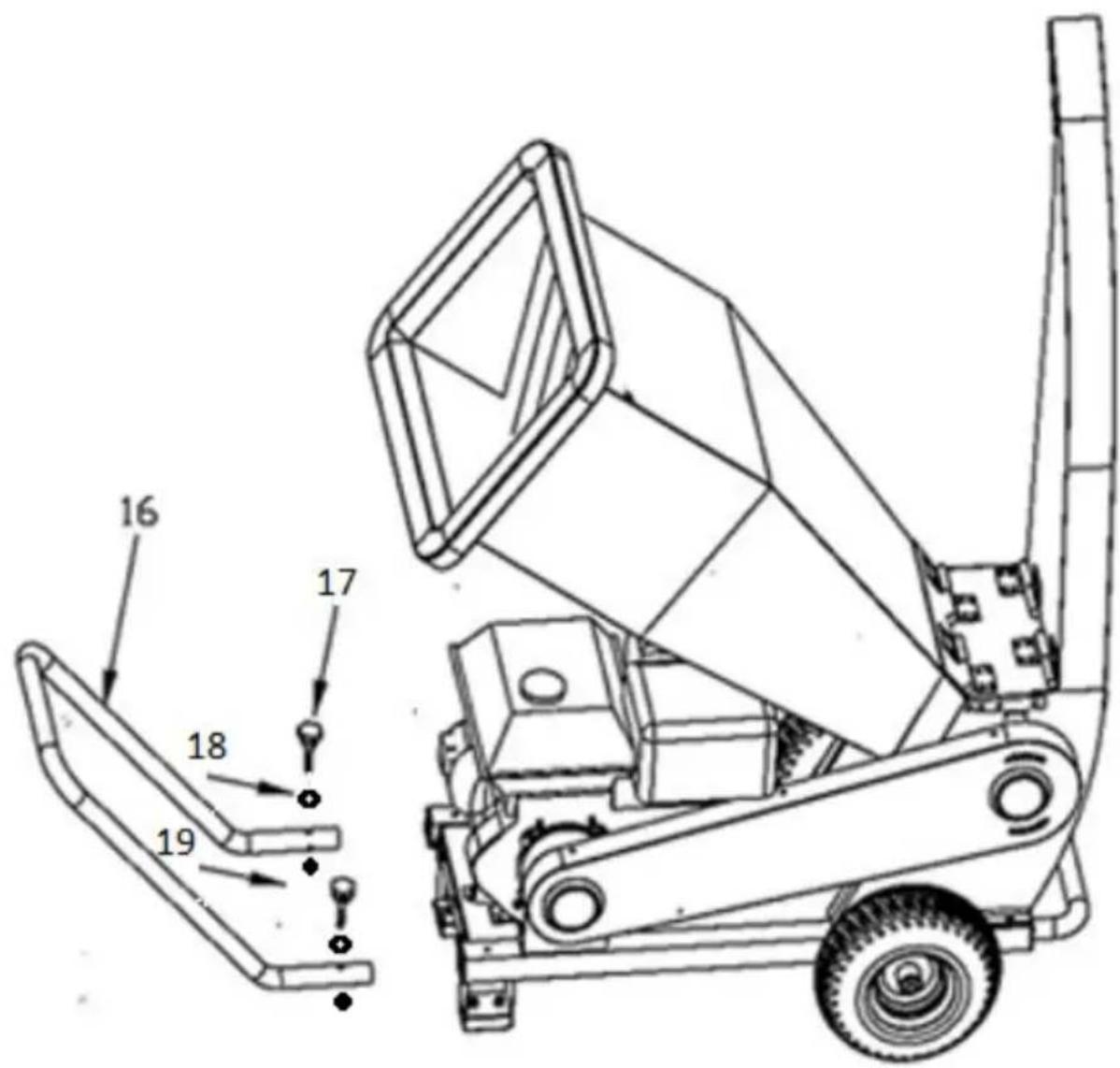

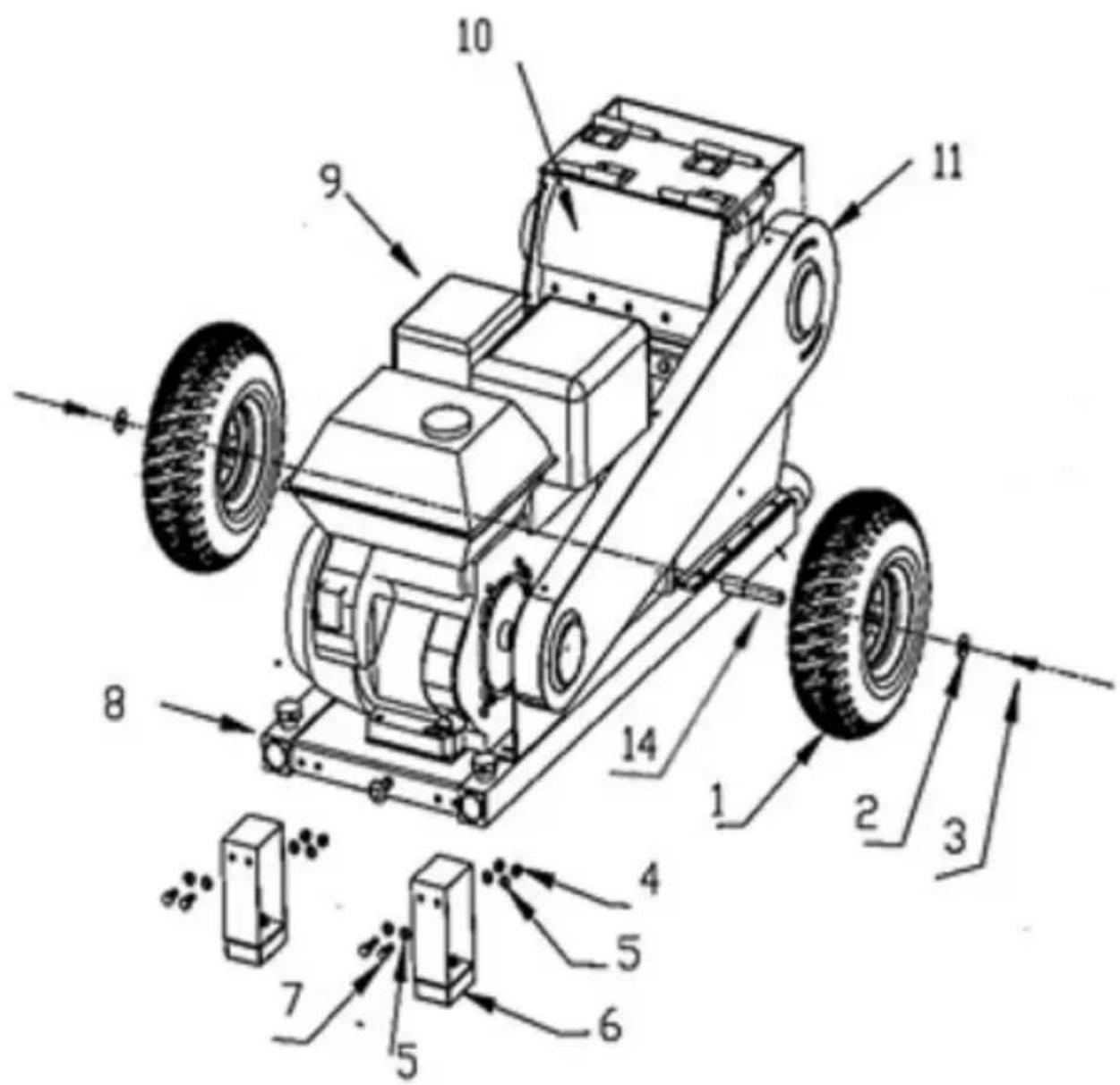

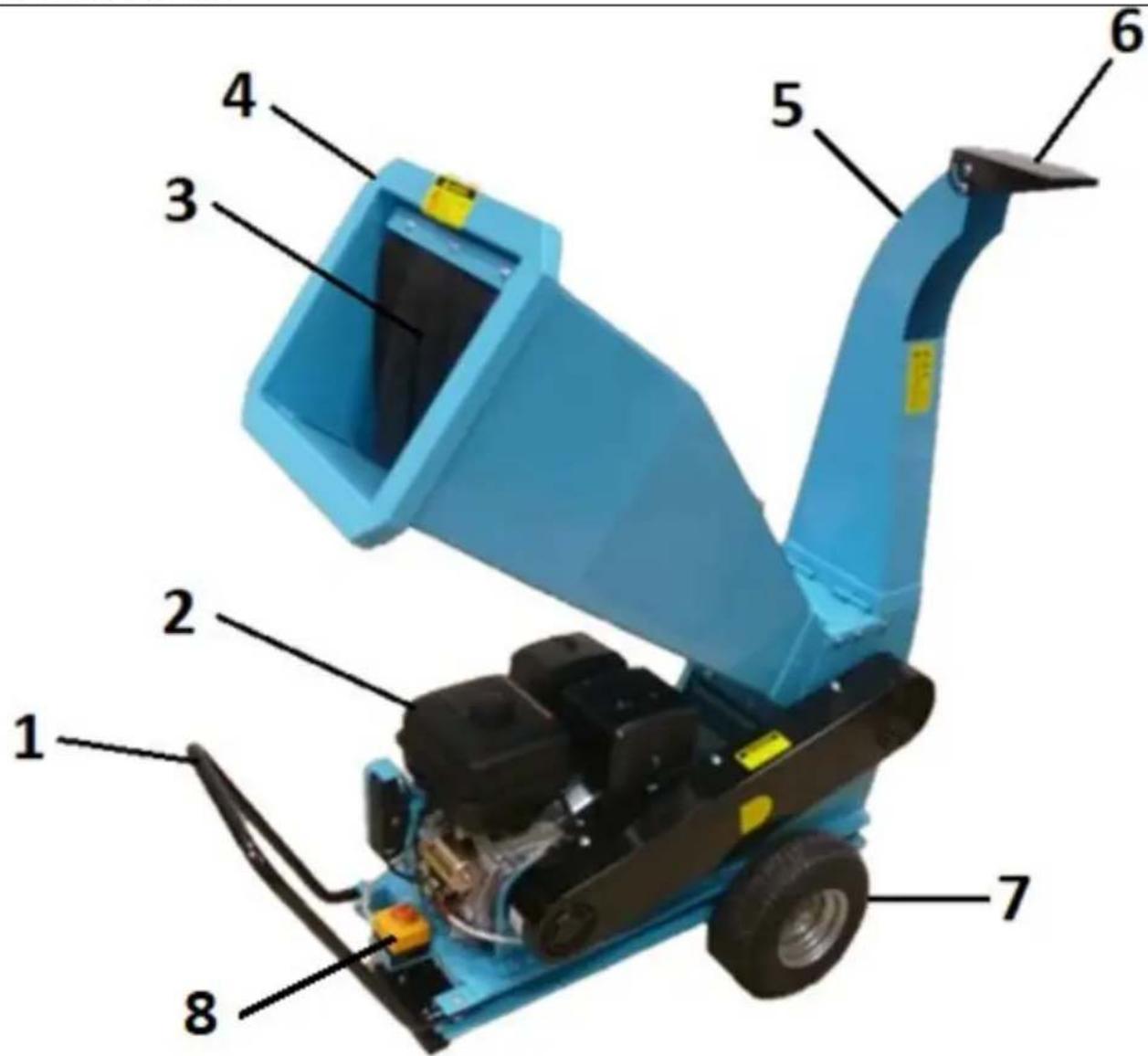

HT-HECTOR 420

3 - Lastningsbehållarens lock

4 - Ladda behållare

5 – Utloppsrör

6 - Utloppsrännans lock

7 - Hjul

8 - Nödstoppsbrytare

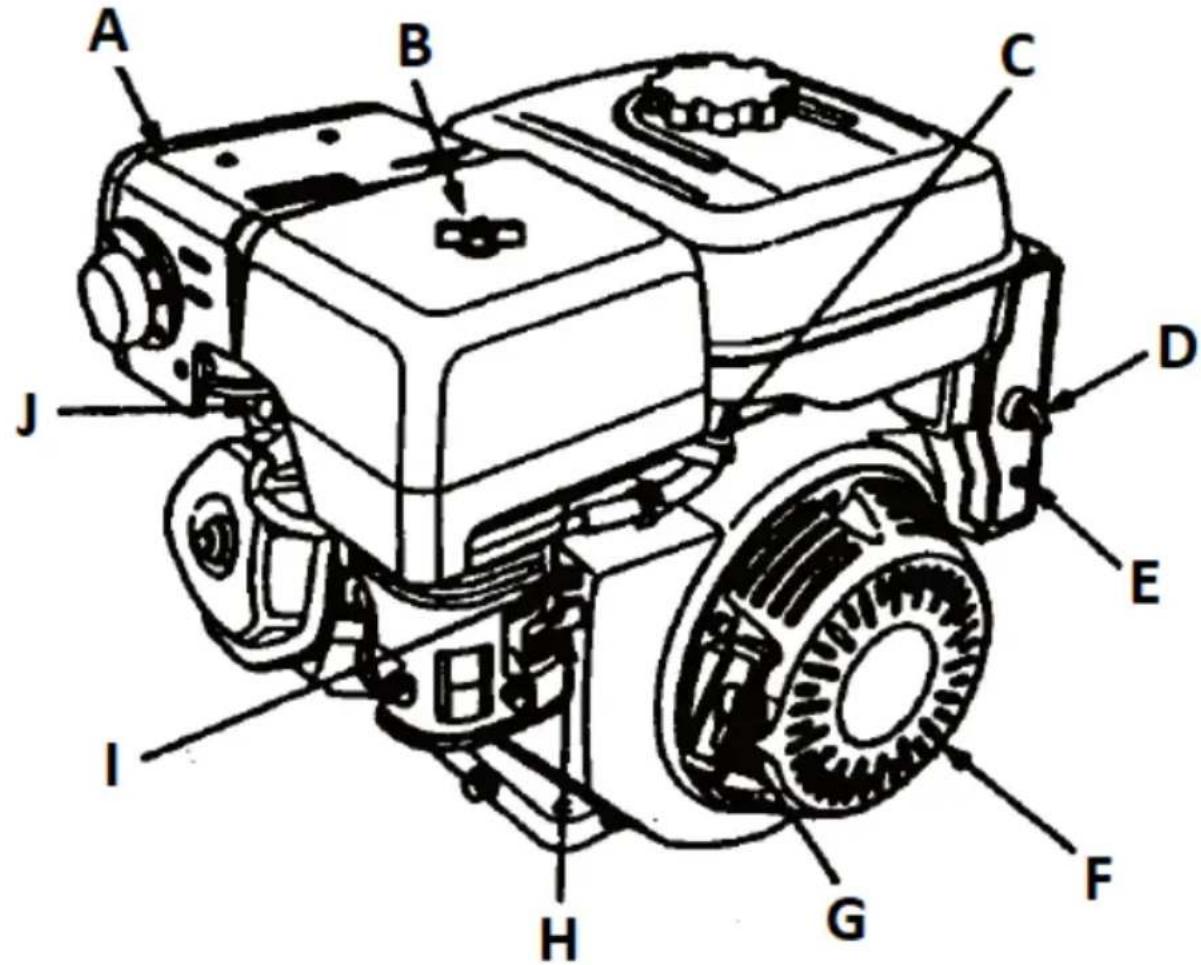

Motorbeskrivning:

D – PÅ/AV-brytare/tändningslås

E - Strömbrytare

F - Manuell startmotor

G - Startkabelhållare

H - Bränslekran

I – Chokereglage

J - Tändstift

K - Bränsletank

L - Bränslepåfyllningslock

M - Elstartare

N – Avtappningsplugg för motorolja

O – Motoroljesticka

3.2. Förberedelser för användning

Maskinen ska användas utanför slutna utrymmen, på en stabil, jämn yta, helst på gräs eller på marken. Placera inte maskinen på betong, asfalt på andra hårda ytor, eftersom spån och andra rester som sprutas ut av maskinen kan studsa av och orsaka fara.

Arbetsförhållanden

Inspektera materialet som ska rivas och se till att det finns tillräckligt med utrymme ovanför maskinen för att ladda materialet.

Det rekommenderas att välja en arbetsplats så nära platsen där chipsen används som möjligt. Detta kommer att minska behovet av att bära det bearbetade materialet till ett minimum.

Håll ett säkert avständ från spånets utloppsyta. Se till att alla åskådare, barn, djur eller värdesaker också befinner sig på ett säkert avständ från spånets utloppsområde.

MONTERING AV APPARATEN

OBS ! Försök inte starta maskinen förrän monteringen har slutförts. Det

kan orsaka allvarliga skador och skador på maskinen.

OBSERVERA: Rör inte vid maskinens blad under monteringen och placera inte händerna inuti maskinen.

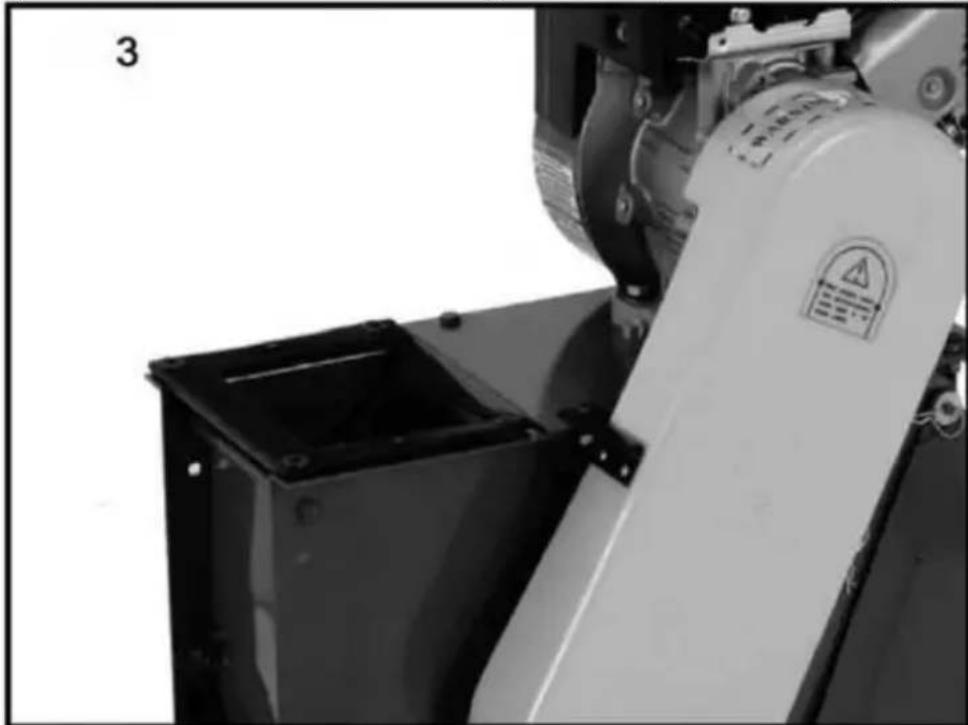

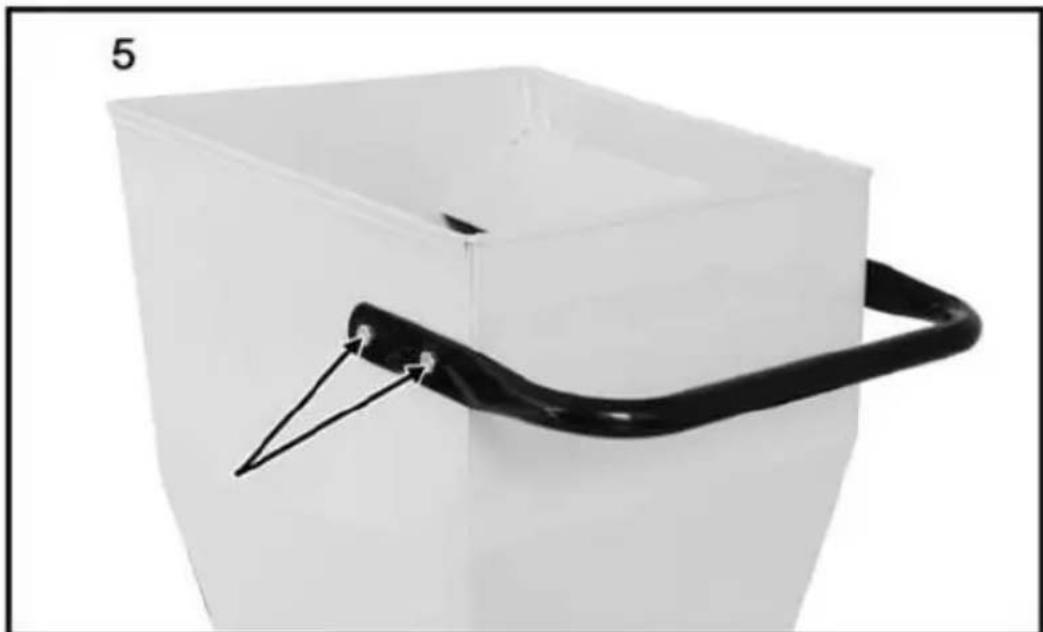

HT-HECTOR 212

a) Lägg maskinen på sidan.

Observera! Observera Luta inte maskinen om olja och/eller bränsle finns i tankarna eftersom de kan spilla ut.

b) Montera hjulsatsen och fäst skarven med skruvar.
c) Ställ maskinen i horisontellt läge och sätt på behållarens packning.

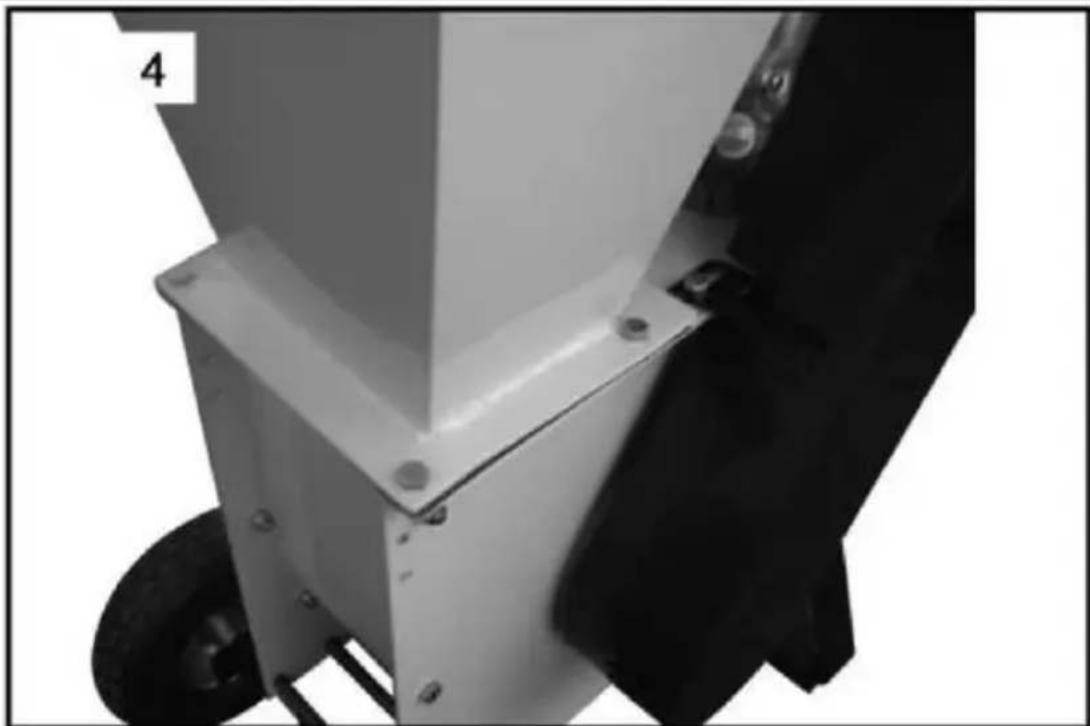

d) Placera påfyllningsbehållaren på packningen och säkra anslutningen med bultar, brickor och muttrar.

e) Montera påfyllningsbehållaren och skruva fast den med brickor och lässkruvar.

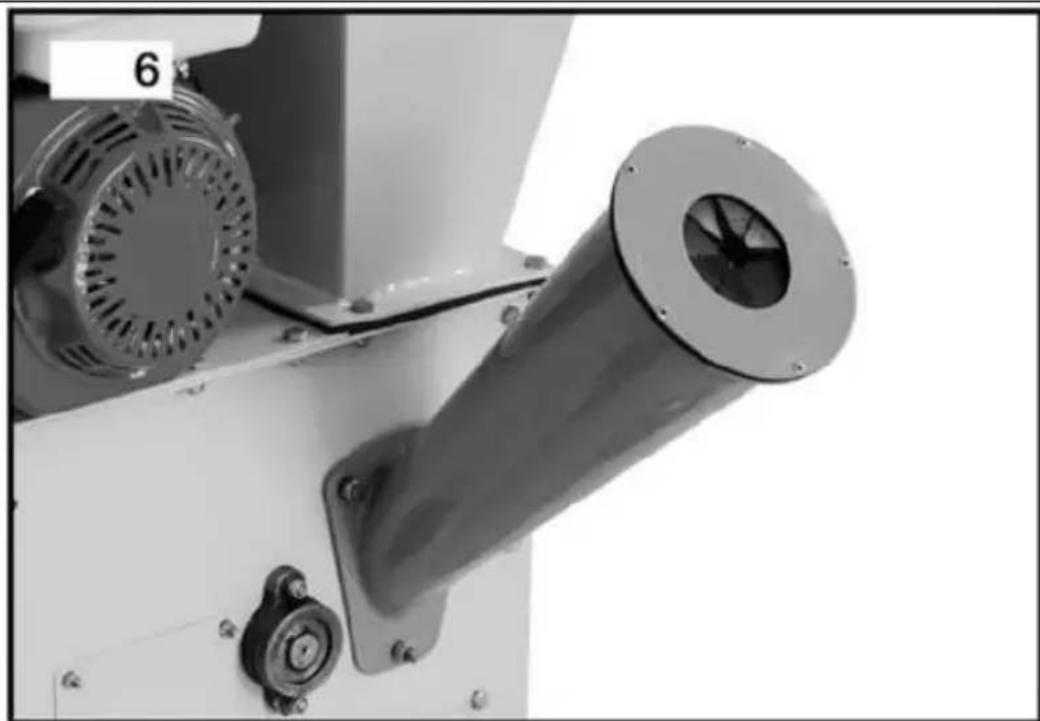

f) Fäst den extra spiralen på maskinens sidoöppning och dra åt den med brickor och skruvar.

Observera! Innan du startar maskinen, fyll olje- och bränsletankarna enligt bruksanvisningen.

HT-HECTOR 420

1. Ladda behållaren och utloppsrännan

a) Sätt in hjulaxeln [14] i öppningen i botten av ramen och säkra anslutningen genom att trycka på axeln med skruven i mitten av öppningen.
b) Montera hjulen [1] på axeln [14] med skruven [3] och den stora brickan [2].
c) Montera stödet [6] på maskinens ram med en bricka [5], en mutter [4] och skruvar [7].

Nummer på del	1 2 3	4 5 6 7
Beskrivning	Hjul	Stor bricka	M8x20 skruv	Mutter	Bricka	Stödelement	M8x25 skruv

1. Montera påfyllningsbehållaren

För att montera påfyllningsbehållaren

a) Sätt in påfyllningsbehållarens gångjärn [12] i hålen i huset på skärelementet [15] och fixera det med skruvar på andra sidan.

b) Skjut in utloppsrännans gångjärn [13] i hålen i skärelementhuset på [15] och fixera det med skruvar på andra sidan.

Nummer på del	8	9	10	11	12	13	14
Beskrivning	Ram Motor		Skärande element	Bältesskydd	Laddar tratt	Utloppsrör	Axel

1. Handtagsmontering

a) Fäst handtaget [16] på ramen [8] med skruvar [16], brickor [17] och muttrar [18].

Observera! Innan du startar maskinen, fyll olje- och bränsletankarna enligt bruksanvisningen.

Tillsätt motorolja i vevhuset

Placera maskinen på en plan yta och skruva av oljestickan.

Pic.8 8.2 8.1

Pic.9 9.1

Fyll på motorolja upp till den översta nivån (korsade fältet) på oljestickan.

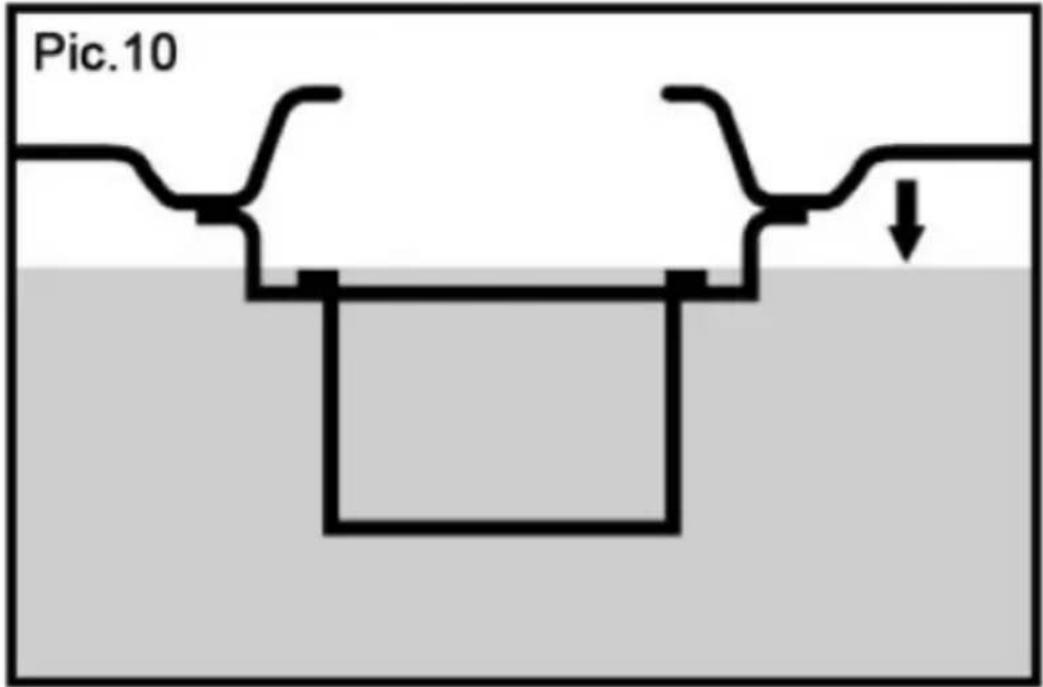

Tankning

Maskinen drivs av en fyrtaktsmotor som drivs av blyfri bensin. Skruva av bränsletankens lock och håll på bensin (använd en tratt), var noga med att inte spilla vätska eller överskrida den maximala bensinnivån. Tanken ska fyllas till en nivå som inte blockerar bränslefiltrets synlighet.

Pic.10

3.3. Användning av apparaten

OBSERVERA! Innan du startar maskinen, håll på motorolja och bränsle. Maskinen levereras utan motorolja eller bränsle.

1. Placera maskinen på en jämn, stabil yta med utloppsrännan pekande i en säker riktning.

2. Kontrollera bränsle- och oljenivåerna innan du startar maskinen.

3. Sätt uppsamlingspåsen på utloppsrännan och säkra den så att den inte faller.

4. Se till att huvudbehållaren och den extra påfyllningsbehållaren (inte HT-HECTOR 420-modellen) är tomma. Om det finns något material i maskinen under uppstart kan det göra att startlinan plötsligt låser sig eller att maskinen kan välta och orsaka allvarliga skador.
5. Ställ in gasreglaget på lägsta hastighet.
6. Stå på sidan av lastbehållaren och stå stadigt.

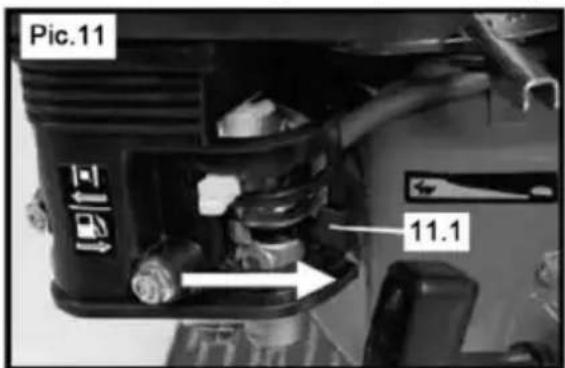

7. Ställ bränsleventilen i läge ON (se bild 11).
8. Ställ choken i läge ON (se bild 12).

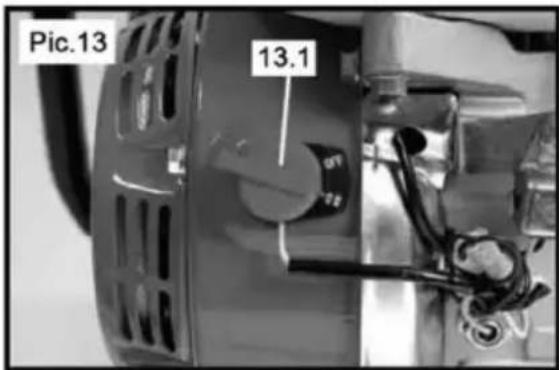

1. Ställ motoromkopplaren i läge ON eller starta motorn med sladden, enligt följande:

Pic.13 13.1

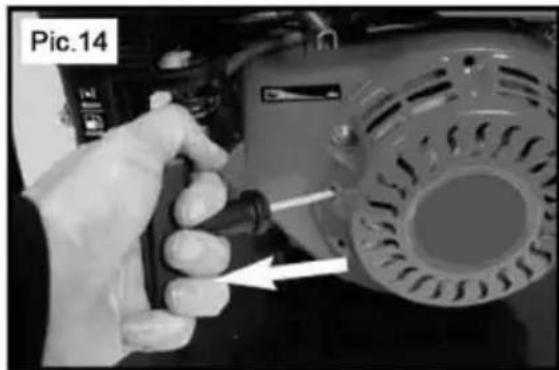

Placera handen stadigt på motorn (kontrollera innan att motorn inte är varm och om den är varm, låt den svalna innan du tar detta steg), dra längsamt i startsnörets handtag med den andra handen tills du känner motständ, dra sedan i sladden hård. Om motorn inte startar, upprepa proceduren.

1. När motorn startar och går jämnt, flytta choken till läget AV.
2. Justera gasreglaget för att öka eller minska motorvarvtalet. För att öka hastigheten, flytta greppet mot kaninbilden för att minska hastigheten, flytta greppet mot sköldpaddsbilden.

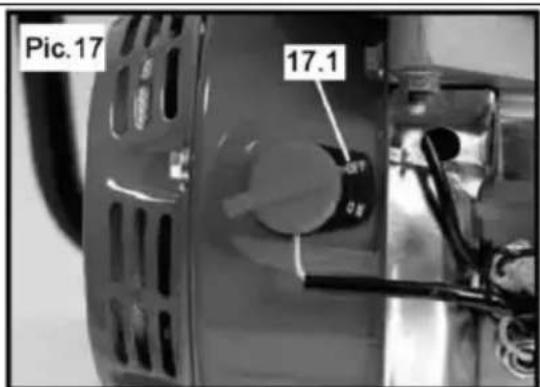

3. För att stänga av maskinen, vrid motoromkopplaren till läget AV.

1. När motorn har stannat, flytta bränsleventilspaken till läget AV.

Strimling

OBSERVERA! Innan du börjar arbeta med maskinen är det nödvändigt att testa dess funktion utan markmaterialet. Om maskinen inte avger några misstänkta ljud och det inte finns några läckor kan du fortsätta arbeta.

1. För långsamt in materialet i påfyllningsbehållaren. Lägg inte för mycket på samma gång. Efter att materialet har satts in, stäng locket på lastbehållaren (gäller modellen HT-HECTOR 212).
2. Använd vid behov en lång bit rivet material för att skjuta satsen. OBSERVERA! Placera inte händerna eller andra delar av kroppen i behållaren.

Pic.19

1. När du är klar med arbetet, stäng av maskinen genom att vrida motorströmbrytaren till läget AV.

Koppla bort tändstiftskabeln innan du flyttar maskinen, tömmer påsen, tar bort lås, fyller på vätskor eller annat underhålls- eller reparationsarbete.

Anvisningar för användning

• Ladda materialet långsamt. Om motorn gör ett ovanligt ljud betyder det att materialet laddas för snabbt.
• Rötter och andra smutsiga material kommer att matta och skada knivarna.
• Kom ihåg att ofta ta bort spån från maskinen. Annars kan de orsaka blockering.
• Undvik att slipa vått material eftersom det kan täppa till maskinen. Om det är nödvändigt att slipa det våta materialet bör det separeras från det torra materialet.

Malning av materialet genom den extra påfyllningsbehållaren (endast HT-HECTOR 212)

1. Ta bort små kvistar och löv. Detta kommer att underlätta införing av materialet i den extra behållaren.
2. För in materialet i behållaren - lägg den tjockare änden nedåt och låt materialet fastna. Materialet ska laddas bit för bit.
3. När du är klar med arbetet, stäng av maskinen genom att vrida motorströmbrytaren till läget AV.

Anvisningar för användning

- Sätt inte in material med en diameter som är större än den som anges i tabellen med tekniska data.

– Det är bättre att strimla krossa färskt grönt trä. Knivarna kommer att hålla sig vassa längre.

3.4. Rengöring och underhåll

a) Se till att maskinen har stannat helt och koppla loss tändstiftskabeln, innan du släpper loss en stopp eller tilltäppning, tömmer påsen, fyller bensintanken eller utför underhåll eller reparationer.
b) Använd endast icke-korrosiva rengöringsmedel för att rengöra ytan.
c) Efter att apparaten har rengjorts ska alla delar torkats helt innan den används igen.
d) Förvara apparaten på en torr och sval plats som är skyddad mot fukt och direkt solljus.
e) Spraya aldrig enheten med vatten.
f) Låt inte vatten tränga in i apparaten genom ventilationsöppningarna i apparatens hölje.

g) Rengör ventilationsöppningarna med en borste och tryckluft.
h) Apparaten måste inspekteras regelbundet för att kontrollera dess tekniska effektivitet och upptäcka eventuella skador.
i) Använd en mjuk trasa för rengöring.
j) Vid försämring av slipningseffektiviteten bör bladen roteras, slipas eller bytas ut.
k) Rengör spån som har samlats på maskinen och runt motorn med en borste eller dammsugare.
I) När du är klar med arbetet, ta alltid bort alla rester från påfyllningsbehållare och utloppsrännan.

Varje gång du startar maskinen:

• Kontrollera att det inte finns några lösa, inte ordentligt åtdragna eller skadade delar.
• Kontrollera att maskinens ram inte är skadad och inte har några sprickor.
• Kontrollera knivarnas tekniska skick.
• Kontrollera skicket på motoroljan och bränslet.

Motorunderhåll

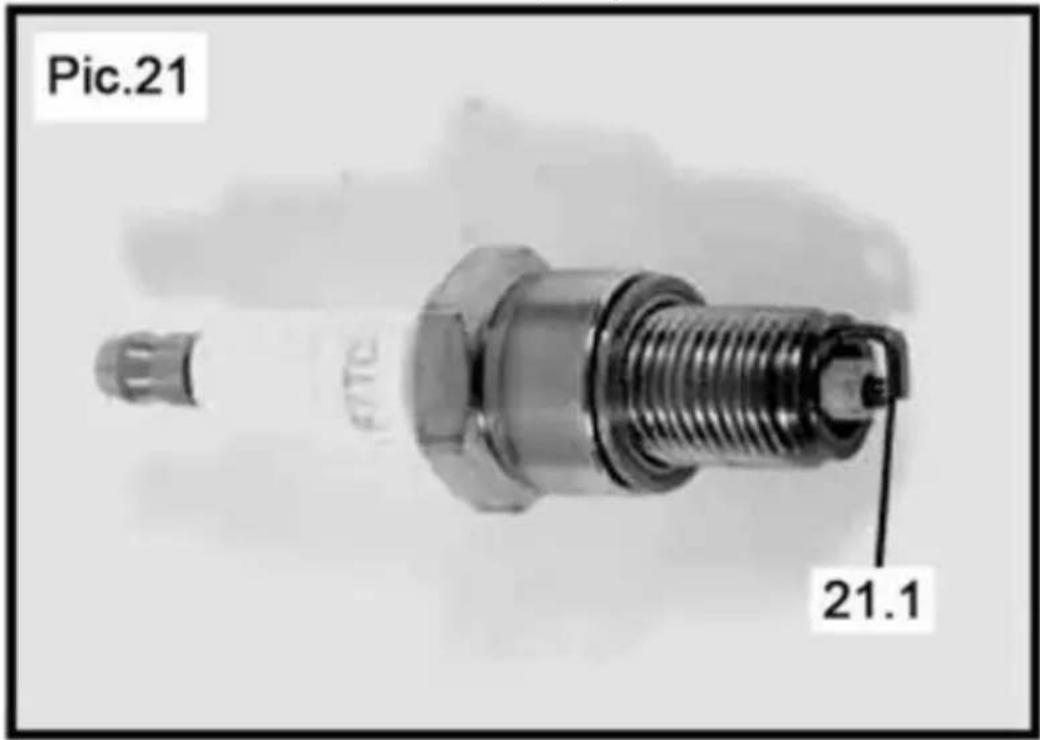

Tändstiftet bör kontrolleras efter var 50:e drifttimme. Inspektera färgen på avlagringen i änden av tändstiftet. Färgen ska vara brun. Ta bort resterna med en metallborste. Kontrollera avståndet mellan elektroderna och justera det vid behov. Det korrekta elektrodavståndet är 0,7 - 0,8 mm.

Pic.21 21.1

Byte av motorolja

Placera maskinen på en plan yta, slå på den och värm upp motorn i några minuter. Skruva av vevhusets oljepåfyllningslock (sticka).

Placera en behållare för att samla upp spilloljan under motorn under oljeavtappningspluggen. Ta bort oljeavtappningsskruven och tappa ur all olja. För att skydda mot att olja droppar in i maskinens ram, rekommenderas att använda en tratt för att föra oljan direkt in i spilloljebehållaren.

Kontrollera avtappningspluggens packning, oljepluggen och dess o-ring. Om dessa delar är skadade eller slitna måste de bytas ut. Byt ut och dra åt avtappningsskruven. Efter denna operation, tillsätt ny olja till den övre nivån på oljestickan.

Luftfilter

Luftfiltret bör inspekteras för tekniskt skick. Den ska skruvas loss och rengöras eller bytas ut mot en ny. Filtret ska tvättas med vatten och ett milt rengöringsmedel, torkas och bytas ut. Starta inte motorn med luftfiltret demonterat.

Pic.22 22.1

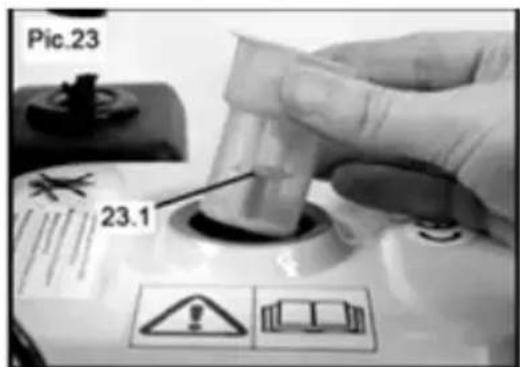

Bränslefilter

Bränslefiltret bör inspekteras efter var 150:e drifttimme eller efter 3 månaders användning. Ta bort och rengör bränslefiltret från eventuella avlagringar. Skruva av tanklocket, rengör filtret med extraktionsnafta, torka och byt ut det.

Pic.23 23.1

Batteriunderhåll

Batterier installerade i maskinerna kräver ingen påfyllning eller särskilt underhåll.

Se till att terminalerna inte är täckta med damm och oxiderar. Korrosion kan orsaka felaktig batteridrift och kan vara farligt. Om du märker några tecken på korrosion, koppla bort polerna och ta bort rosten genom att rengöra polerna och kontakterna med lut - en lösning av bakpulver och vatten (natriumbikarbonat). Täck terminalerna med kopparfett eller spraya dem med speciell terminalspray innan du ansluter och drar åt dem igen.

Smörjning

I HT-HECTOR 420 var 50:e arbetstimme bör skärelementets axellager smörjas med speciallagersmörjmedel.

Lagring

Innan du förvarar maskinen, kom ihåg att göra följande.

1. Koppla loss tändstiftskabeln för att förhindra oavsiktlig start.
2. Rengör maskinen och kassera spånen.
3. Lämna maskinen på en plan yta i ett välventilerat rum utom räckhåll för direkt solljus.
4. Förvara inte maskinen med antändningskällor närvarande, såsom spis, gas- eller elvärmare, etc.
5. Förvara inte maskinen på platser där avgaser eller giftiga gaser kan komma in i bostaden.

6. Sätt på locken på påfyllningsbehållaren och utloppsrännan.

7. Om maskinen inte ska användas på mer än 30 dagar, töm tanken och förgasaren.

Skruva loss tändstiftet och häll cirka 5 ml motorolja genom cylinderns plugghål. Med strömbrytaren i läget OFF dra försiktigt i startsnöret flera gånger. Skruva tillbaka tändstiftet och dra i startsnöret tills du känner motständ och dra inte mer.

Transport

Under transport:

• stäng av maskinen, stäng bränslekranen och koppla loss tändstiftskabeln
• tömma bränsletanken
• sätt på locken på påfyllningsbehållaren och utloppsrännan
• transportera maskinen i arbetsläge
• transportera maskinen över små avständ genom att hålla den i handtaget, luta maskinen lätt och vila dess vikt på hjulen

SÄKER BORTTAGNING AV BATTERIER OCH UPPLDDNINGSBARA BATTERIER 12 V / 9 Ah batteri är installerat i enheterna.

Ta bort förbrukade batterier från apparaten genom att använda samma procedur som när du installerade dem.

Återvinn batterier hos den lämpliga organisationen eller företaget.

KASSERING AV ANVÄNDA ENHETER

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö. Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.
