BRUKSANVISNING HT-WBL-02 Hillvert

Artikkelnummer	Delbeskrivelse
92	Toppdeksel for øvre del av förbeholder
91	∅vre del av förbeholder
70	Låsemutter
69	Bolt
68	Bøssing
67	Vaskemaskin
66	Bolt
51	Fjærskive
50	Bolt
11	Fjær
10	Sikkerhetsstang

Monter først sikkerhetsstangen 10 som vist på figuren med maskinvare og fjær for å feste den på den øvre delen av förbeholderen 91. Installer deretter toppdekselet for den øvre delen av förbeholderen 92 på den øvre delen av förbeholderen 91 med bolt 50, og vent på neste installasjonstrinn.

B. Forhjulsmontering

4 90 89 3

n) Langvarig ikke-bruk av maskinen:

Denna användarmanual har översatts med maskinöversättning. Vi har ansträngt oss för att säkerställa att översättningen är korrekt, men observera att automatiska översättningar inte är perfekta och inte är avsedda att ersätta mänskliga översättare. Den officiella versionen av användarmanualen är på engelska. Eventuella skillnader mellan den översatta versionen och den engelska originalversionen är inte juridiskt bindande. Om du har några frågor om översättningens riktighet, se den engelska versionen, som är den officiella referensen. Fler språkversioner finns tillgängliga på begäran via

[e-mail]

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn		Grenkutter
Modell		HT-WBL-01	HT-WBL-02
Motortyp		DH457Naturligt aspirerad1-cylindrig OHV 4-taktsluftkyld457 ccm5 euro	DH212Naturligt aspirerad1-cylindrig OHV 4-taktsluftkyld212 ccm5 euro
Max effekt [HP]		18 vid 3600 rpm	7 vid 3600 rpm
Max vridmoment [Nm]		31 vid 2500 rpm	13,5 vid 2500 rpm
Bränsletyp		Blyfri bensin min. 91 oktan (RON) ≤E10
Motorolja	Viskositet	Standard omgivande arbetsförhållanden:API SJ +higher 10W30 (med rengöringstillsatser)
		Kalla omgivande arbetsförhållanden (inte överstigande 0 °C): API SJ + högre 5W30 (med rengöringstillsatser)
	Kapacitet [L]	1,1	0,6
Tändstift	Typ	F7TC / F7RTC (eller motsvarande)
	Elektrodgap [mm]	0.6-0.8
	Åtdragningsmoment [Nm]	18-22
Bränsletankens kapacitet [L]		6,5	3,6
Starttyp		Rekyl / Elektrisk
Bladets maxhastighet [rpm]		230	240
Fliskapacitet [cm]		12 (mjuk färsk gren)	7 (mjuk färsk gren)
Tillåten stockdimeter [cm]		∅10-30	∅8-20
Mått [bredd x djup x höjd; mm]		850 x 2120 x 1410	640 x 1800 x 1120
Vikt (netto) [kg]		249	112
Typ av strömförsörjning		6MF9GEL 12 V 9 Ah	6MFLGEL 12 V 9 Ah

1. Riktlinjer för användning

Enheten är utformad för bearbetning av trägrenar, buskar, ogräs, skott (med en diameter som inte överstiger värdet som anges i tabellen med tekniska data) till mindre bitar. Dessa maskiner drivs av en bensinmotor, vilket gör den bärbar och lämplig för utomhusbruk, särskilt i områden utan tillgång till elektricitet och utrustade med ett drag för bogsering i låg hastighet (≤ 5 km/h) endast utanför allmänna vägar.

WARNING: använd inte maskinen för att riva sönder byggrester, plast, pappersprodukter, rep eller snören eller något material som kan innehålla metall.

WARNING : ta bort alla spikar, rep, snören eller stenar som kan vara inbäddade i växtdelar (t.ex. rötter, etc.) innan du för in material i enheten.

Användaren är ansvarig för alla skador som uppstår till följd av icke avsedd användning av apparaten.

3.1. Beskrivning av apparaten

A. Luftrenare
B. Ljuddämpare
C. Ljuddämparskydd (tillval)
D. Tändstift
E. Gasreglage
F. Tändningslås
G. Brytare (typ elektrisk start)
H. Rekylstarthandtag

I. Chokehandtag
J. Bränslekran
K. Bränslepåfyllningslock
L. Bränsletank
M. Startmotor (typ elektrisk start)
N. Motorns identifieringsnummer
O. Oljesticka
P. Oljeavtappningsplugg

3.2. Förberedelser för användning

Den omgivande temperaturen får inte överstiga 45°C och den omgivande luftfuktigheten bör inte överstiga 85%. Använd endast enheten i öppna utrymmen och/eller välventilerade utrymmen. Blockera inte enhetens luftintag och motorns avgasutlopp. Håll utrustningen borta från heta ytor. Använd alltid enheten på en jämn, stabil, ren, brandsäker yta och utom räckhåll för barn och personer med nedsatt mentala, sensoriska och intellektuella funktioner. Användningsplatsen för enheten bör ge enkel åtkomst till enhetens nödavstängningsspak. Det är förbjudet att arbeta eller köra maskinen på icke-belagda ytor med sluttningar, vägor, stötar, lösa eller hala ytor.

ARBETSVILLKOR

Kontrollera materialet som ska rivas och se till att det finns tillräckligt med utrymme ovanför maskinen för att lasta materialet. Det rekommenderas att välja en arbetsplats så nära där chipsen ska användas som möjligt. Detta kommer att minska behovet av att bära det bearbetade materialet till ett minimum.

Håll ett säkert avständ från spånets utloppsyta. Se till att alla åskådare, barn, djur eller värdesaker också hålls på säkert avständ från spånets utloppsyta.

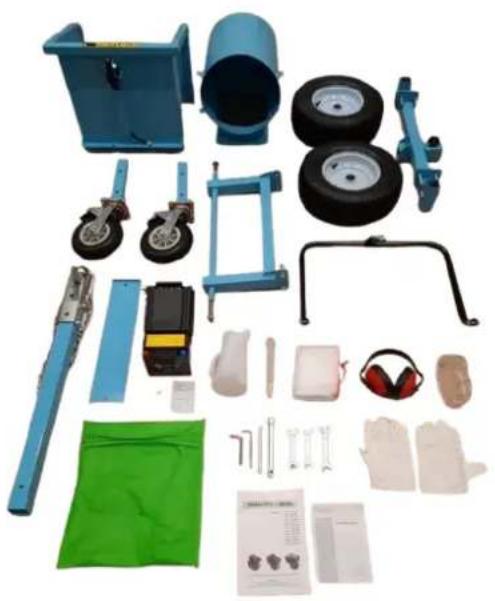

MONTERING AV MASKINEN

Denna maskin är delvis demonterad och packad. Efter uppackning tas delarna ut ur förpackningslådan och sätts helt enkelt ihop enligt bifogat installationsschema innan användning. Observera: Vissa delar av denna maskin med stor volym och tung vikt. Vid montering rekommenderas det att söka vägledning och hjälp från en såljare eller någon med stor kunskap och förmåga till denna maskin för att garantera säkerheten.

FÖRSIKTIGT: under installationen, placera inte händer eller andra kroppsdelar inom en radie av bladrotorn; Rör inte vid knivarna med händerna eller andra kroppsdelar.

HT-WBL-01

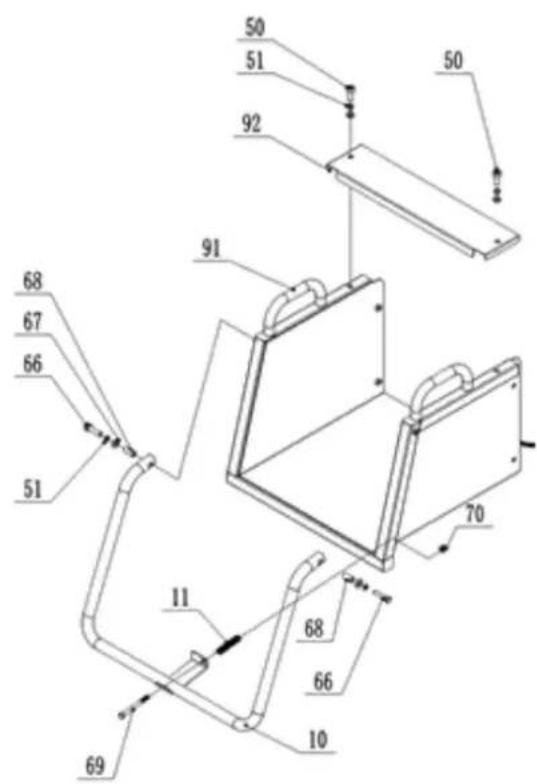

A. Övre delen av matarmagasinet

Nummer på del	Delbeskrivning
92	Topplock för övre delen av foderbehållaren
91	Övre delen av foderbehållaren
70	Låsmutter
69	Bult
68	Bussning
67	Bricka
66	Bult
51	Fjäderbricka
50	Bult
11	Fjäder
10	Säkerhetsstång

Installera först säkerhetsstången 10 som visas i figuren med hårdvara och fjäder för att fästa den på den övre delen av fodermagasinet 91. Montera sedan topplocket för den övre delen av fodermagasinet 92 på den övre delen av fodermagasinet 91 med bult 50, och vänta på nästa installationssteg.

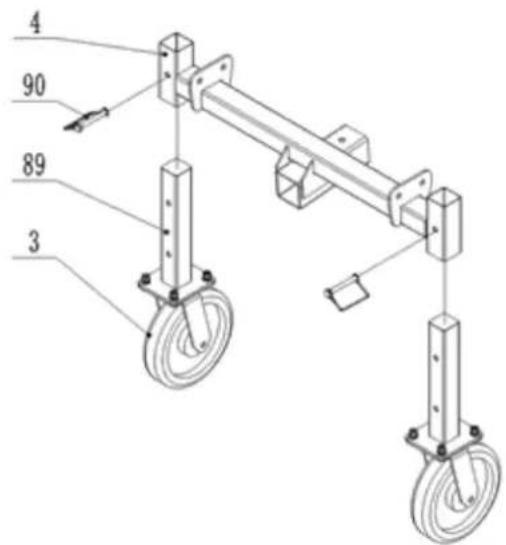

B. Framhjul montering

4 90 89 3

Montera framhjulsfot 89 enligt bilden på framhjulsramen 4 med D-stift 90 och vänta på nästa installationssteg.

C. Bakhjulsrammontering

73 74 88 5 7 6 74 73 88

Nummer på del	Delbeskrivning
88	Stift
74	Bricka
73	Låsmutter
7	Bakhjulsram
6	Höger hjul
5	Vänster hjul

Installera vänster och höger däck 5 och 6 på bakhjulsramen 7 med hårdvara och vänta på nästa installationssteg.

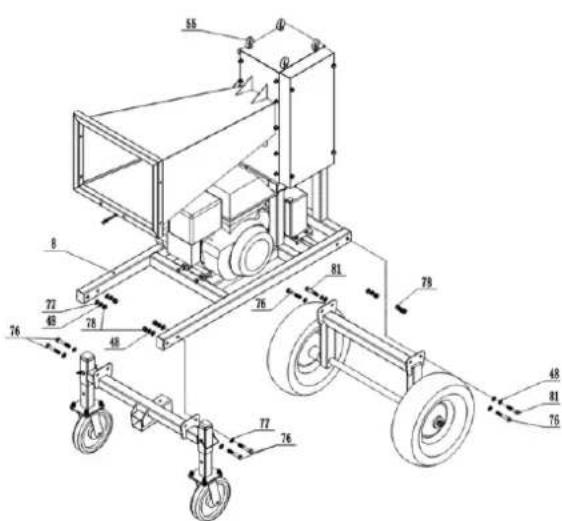

D. Framhjul/ bakhjulsram/huvudrammontering

Nummer på del	Delbeskrivning
81	Bult
78	Låsmutter
77	Bricka
76	Bult
51	Fjäderbricka
55	Ögonbult – för lyft
48	Fjäderbricka

Minst två ögonbultar 55 bör väljas som huvudlyftpunkter, lyft huvudramen 8 långsamt till en höjd av 50-70cm över marken med en lyftanordning med en lyftkapacitet på över 1000kg, med hänsyn till säkerheten. Som visas i ovanstående figur kan framhjul och bakhjulsram fästas på huvudramen 8 med hjälp av hårdvara.

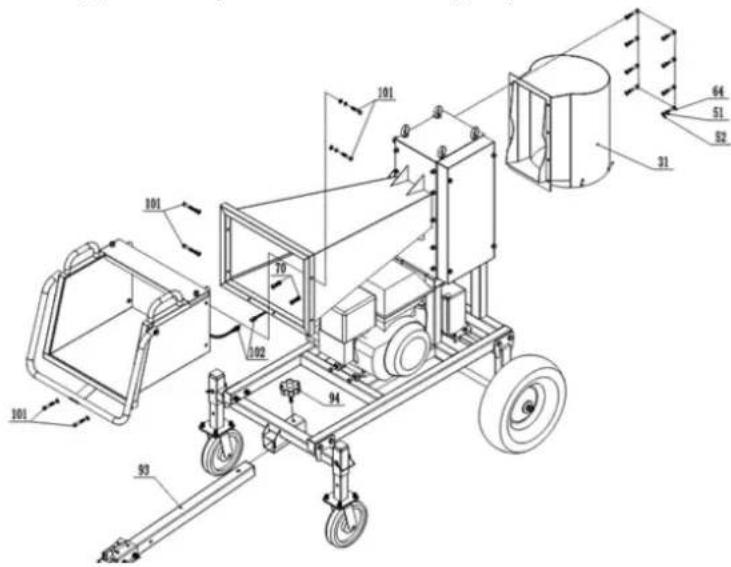

E. Utloppsbehållare/ övre del av matarmagasin/huvudramsenhet

Nummer på del	Delbeskrivning
102	Tråd
101	Bult
94	Knopp
93	Dragkrok
70	Låsmutter
64	Bult
52	Bricka
51	Fjäderbricka
31	Utloppsbehållare

Fixera den färdiga övre delen av matningsbehållaren 91 och utloppsbehållaren 31 på huvudramen med hårdvara; Anslut kabel 102 till motorkontrollkabel. Dra ut det vänstra stiftet på säkerhetsbrytaren på säkerhetsstången 10. Fäst dragkroken 93 med vred 94 på ramen.

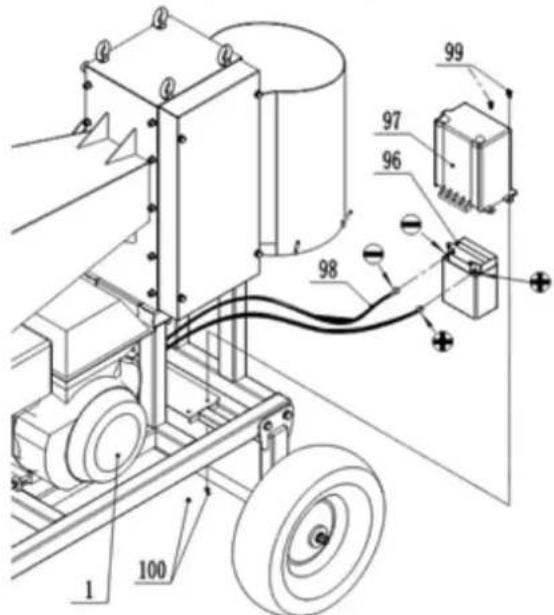

F. Batterimontering och anslutning

Anslut de positiva och negativa ledningarna på batteritråden 98 till de positiva och negativa polerna på batteriet 96, med den positiva polen ansluten till den positiva polen och den negativa polen ansluten till den negativa polen. Anslut dem inte felaktigt, annars kommer det att skada batteriet och motorn. Fäst batteriluckan 97 på batteri 96 och läste dem på ramen med bulten 99.

HT-WBL-02

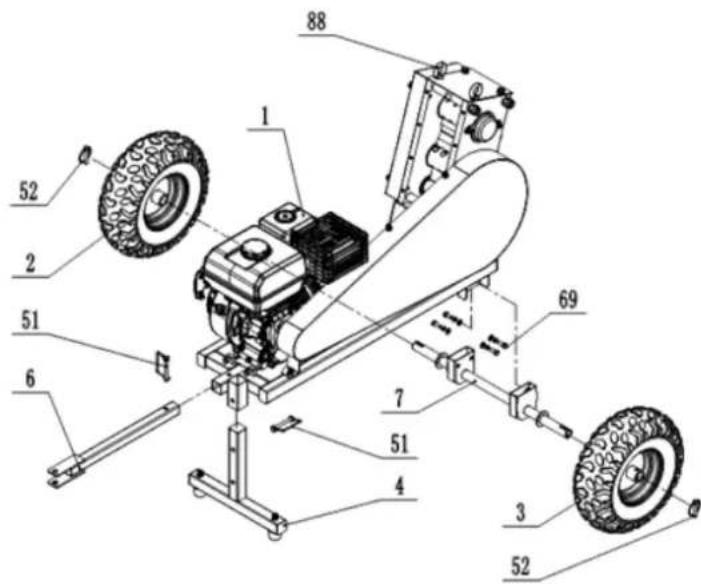

A. Ram montering

Två ögonbultar 88 bör väljas som huvudlyftpunkter, lyft huvudramen längsamt till en höjd av 40-60 cm över marken med en lyftanordning med en lyftkapacitet på över 300kg, var uppmärksam på säkerheten! Montera T-stång 4, dragstång 6, axel 7 och hjul (2&3) med D-stift 51, 52 och bult 69 och hårdvara.

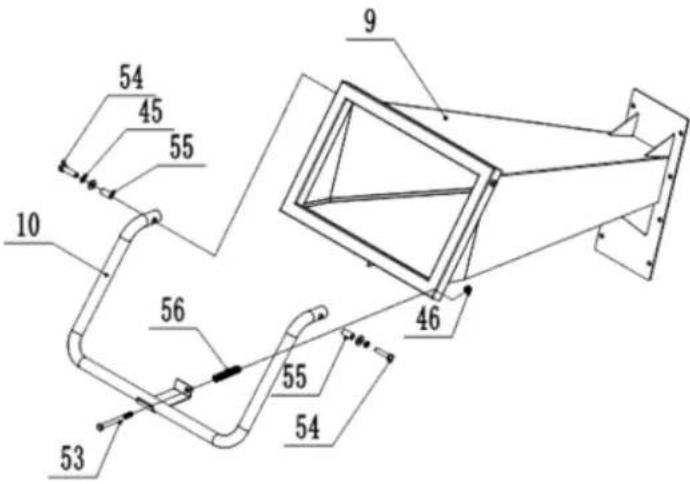

B. Inmatningsbehållare

54 45 55 10 56 53 9 46 55 54

Installera säkerhetsstången 10 på matningsbehållaren 9 med bult 53, 54 och hårdvara.

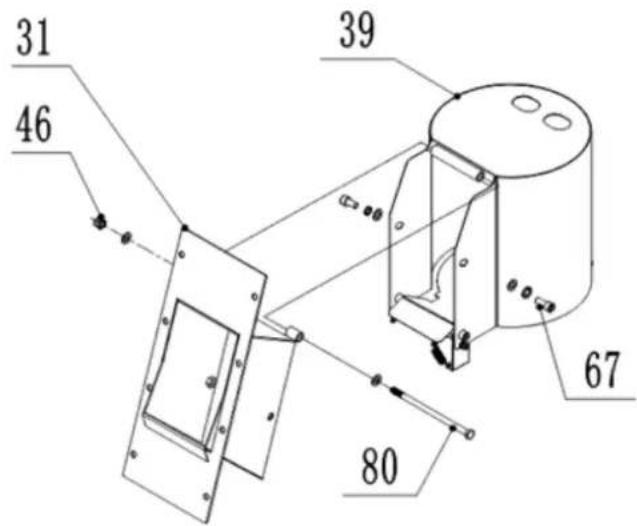

C. Utloppsbehållare

31 46 39 67 80

Installera utloppsbehållaren på den övre utloppsbehållaren 31 med bultar och hårdvara.

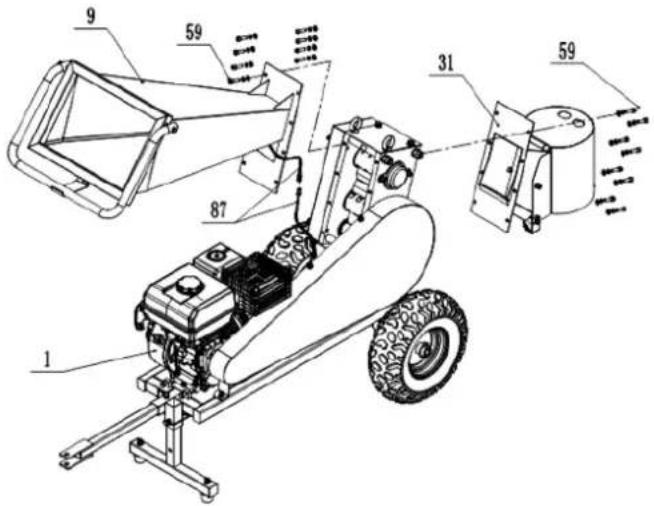

D. Inmatnings-/utloppsbehållare och huvudram

Installera matningsbehållaren 9 och utloppsbehållaren 31 med bultar och hårdvara. Anslut säkerhetskablarna 87 till motorn, dra ut återställningsstiftet på strömställaren (vänster sida på strömbrytaren) för start.

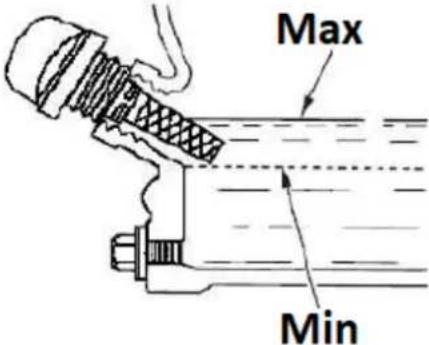

PÄFYLLNING AV MOTOROLJA

Under transport är maskinens motor utan olja, därför måste den fyllas på innan den första uppstarten. Använd endast fårsk olja i enlighet med rekommendationen för smörjning av motorn (se tabellen med tekniska data):

Max Min

• Placera maskinen på en plan, horisontell yta.
• Skruva av det orangefärgade motoroljepåfyllningslocket (med en inbyggd oljesticka - se bilden ovan) och håll olja genom dess öppning (använd till exempel en tratt), var noga med att inte hålla mer än den tillåtna nivån (markerat fält på oljesticka), som vi kontrollerar på lockets oliesticka efter att den har fixerats i hålet.
• Det rekommenderas att hålla nivån närmare den övre än den nedre acceptabla gränsen. Vid översvämning över den tillåtna nivån kan överskottsolja sugas ut genom plugghålet.
  OBSERVERA: körning av motorn med fel oljenivå kan leda till motorskador! Kontrollera motoroljenivån före varje maskindrift när motorn fortfarande är kall.

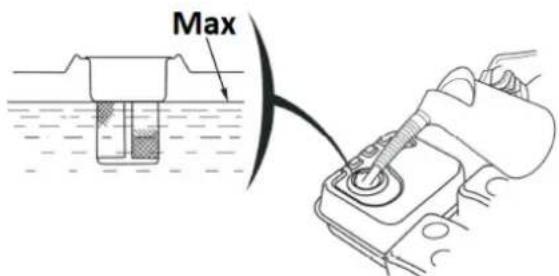

TANKNING

OBSERVERA: Enhetens motor är endast anpassad för att bränna blyfri bensin utan oljeinblandningar. Användning av annat bränsle som inte är färskt och med för hög etanolhalt eller av låg kvalitet kan leda till motorhaveri. Tanka endast med motorn avstängd, var noga med att inte spilla bränsle över motorn, speciellt när den är varm - brandrisk! Om motorn är varm, vänta minst 2 minuter innan du tankar.

Max

• Placera maskinen på en plan, horisontell yta.
• Bränsletanken är placerad på toppen av enheten.
• Skruva av bränslepåfyllningslocket (med dispenserikonen). Dra inte ut silfiltret inuti öppningen!
• Fyll på bränsle genom pluggöppningen - den maximala bränslenivån i tanken bör inte överstiga den övre gränsen för den röda nivåmätaren i silfiltret, dvs nå botten av påfyllningsröret som max.

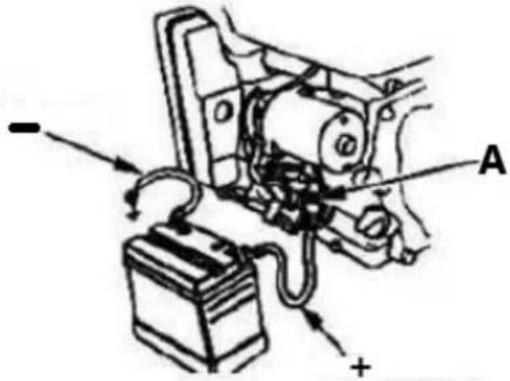

BATTERIANSLUTNING

WARNING: Var försiktig så att du inte ansluter batteriet i omvänd polaritet, eftersom detta kommer att kortsluta batteriladdningssystemet!

• Anslut den positiva/röda (+) kabeln till startmagnetpolen (A).
- Anslut den negativa/svarta eller blå (-) kabeln till en motormonteringsbult eller annan bra jordanslutning.
- Anslut den positiva (+) kabeln till den positiva (+) polen.

• Anslut minuskabeln (-) till minuspolen (-).
- Smörj plintar och kabeländar med koppar eller speciellt elektriskt polfett.

3.3. Användning av apparaten

3.3.1 Start

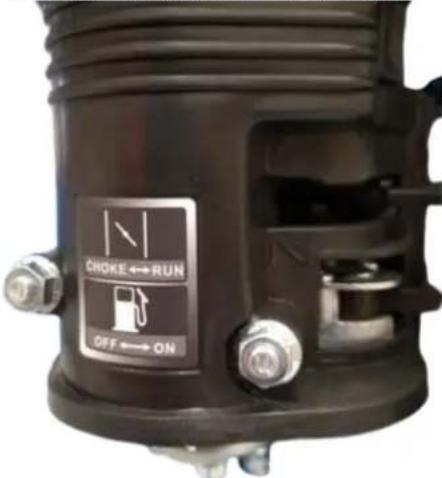

- Ställ in bränsleventilen - fördelarikonen - till öppet läge ("ON" - se signaturpiktogrammet på luftfilterhuset) så att bränsle kan flöda från tanken till förgasaren för att starta motorn.

CHOKE ↔ RUN OFF ↔ ON

• Endast när motorn är kall : aktivera choken, dvs ställ den manuella sugspaken i stängt läge ("CHOKE") - se universalikonen.

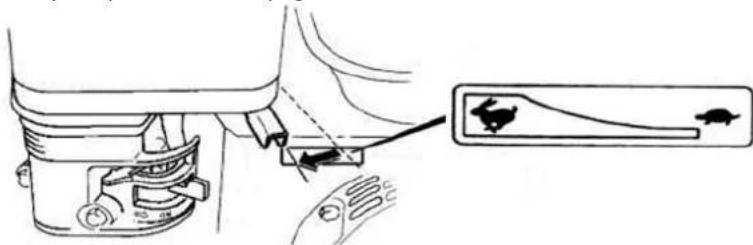

• Ställ in gasreglaget - motorvarvtalsreglering - på ca. 1/2 skala i snabb rotationsriktning. OBS: kaninikonen symboliserar snabb rotation och sköldpaddan är för låga hastigheter, så genom att flytta spaken mot lämplig ikon ökar eller minskar du motorvarvtalet.

• Vrid tändningen (nyckeln) på motorn från "OFF" till "ON"-läget (endast HT-WBL-01) och sedan till "START" (eller vevikonen) så att motorn kan startas – efter starterna, släpp omedelbart tändningsnyckeln.
• [alternativt - manuellt] Efter att ha satt tändningsnyckeln till "ON"-läget, ta tag i spaken på rekylstartrepet och dra i en stadig rörelse tills du känner motständ på spaken, dra sedan med en

snabb rörelse till slutet, allt samtidigt som du håller handtaget i handen så att det kan återgå till utgångsläget på ett kontrollerat sätt. Ibland under frysförhållanden kan det vara nödvändigt att dra i draghandtaget flera gånger innan motorn startar - detta är normalt.

OBSERVERA: gammalt eller lågkvalitativt bränsle kan leda till startproblem! Byt omedelbart till en ordentlig, fräsch.

• Efter att ha startat motorn, låt den verka en stund för att nå driftstemperaturen efter ca. 1 minut och flytta under denna tid gradvis den manuella sugspaken i riktning mot av ("RUN").
  OBS : att starta en uppvärmd motor kräver inte att suget slås på - dess spak ska vara i öppet läge.

VIKTIGT: låg hastighet är endast avsedd för tomgångskörning av motorn - använd det högsta varvtalet när du använder maskinen.

3.3.2 Stoppa

• Ställ in det lägsta motorvarvtalet med gasreglaget (flytta den mot sköldpaddsikonen) och låt motorn gå på låg hastighet i 1-2 minuter för att kyla ner den lite.
• Stäng av tändningen genom att ställa omkopplaren i läge "OFF". Alternativt kan du stänga bränsleventilen (växla till "STÄNG"-läget) och vänta tills motorn stannar - denna metod kommer att bli av med restbränsle från förgasaren, så det är värt att använda det innan du lagrar en oanvänd maskin för en lång tid.

OBSERVERA: om du behöver stoppa enheten plötsligt, tryck på nödstoppsknappen men använd denna metod endast i en nödsituation!

VIKTIGT : använd aldrig chokern för att stoppa motorn genom att gasa på den!

- Om maskinen inte kommer att användas längre, stäng sedan bränsletillförselventilen - ställ dess spak till stängt ("STÄNG") läge.

3.3.3 Arbetstips

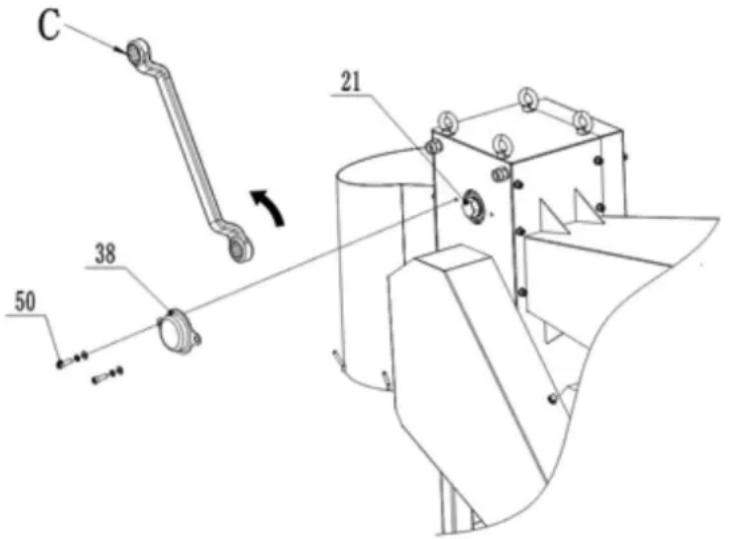

- [HT-WBL-01] Om maskinen stannar under arbetet och träet sitter fast på bladet och inte kan skäras av, skruva loss bulten 50 och ta bort axelkåpan 38. Använd en verktygsnyckel C med en diameter på 34 mm på motsatt sida för att klämma fast den sexkantiga kroppen på bladaxeln 21. Vrid den övre knivaxeln 21 moturs för att frigöra bladet från träet. Ta bort det fastnade virket och fixera axelkåpan 38 innan du startar om maskinen:

C 38 50 21 5

• [HT-WBL-02] Om maskinen stannar under arbetet och träet sitter fast på bladet och inte kan skäras av, skruva loss bulten 67 och ta bort axelkåpan 38. Använd en verktygsnyckel C med en diameter på 30 mm för att klämma fast den sexkantiga kroppen på bladaxeln 21. Vrid den övre knivaxeln 21 moturs för att frigöra bladet från träet. Ta bort det fastnade virket och fixera axelkåpan 38 innan du startar om maskinen.
• Denna maskin kan klippa osorterade eller förbearbetade grenar, så nyklippta grenar, växtstammar etc. kan vara direkt för kapning. På grund av faktorer som råmaterialtyp, fuktinnehåll och hårdhet

kan maskinen uppleva överbelastning av motorn, stannar och skakar på kroppen under arbetet, vilket är en normal situation.

- Om det är nödvändigt att avverka hårda fleråriga träd eller torrt virke, bör matningsdiametern minskas för att förhindra överbelastning och avstängning av motorn och för att minska skador på motorn, knivarna och andra komponenter i fordonet. Denna maskin har den bästa skäreffekten på färsk kork.

- Se till att läget under utloppsporten är öppet och att det inte finns några andra situationer som kan påverka utloppet innan du börjar arbeta.

- Mata materialet på båda sidor framför matningsbehållaren, kör inte direkt mot maskinens matningsport. När du matar, håll inte kraftigt i träet, tryck bara försiktigt in träet; rengöring och uppsamlingsoperationer direkt under utloppsporten är förbjudna.

- På grund av denna maskins bearbetningsegenskaper behöver användaren bara försiktigt trycka in veden i matningsbehållaren. Efter att råvirket har matats in i matningsmagasinet kommer det att fortsätta att fullständigt bearbeta hela sektionen av råmaterial till slutet, utan någon åtgård från användaren. Men att stanna halvvägs kan orsaka ofullständig kapning av träet och att bladet fastnar. Därför, i icke-nödsituationer, får denna maskin inte röra säkerhetsstången och får inte stanna mitt under arbetet. Dessutom bör trämaterial med korta block inte komma in i matningsbehållaren för kapning, eftersom de kommer att gå sönder horisontellt i trälådan under kapning, orsaka överbelastning och avstängning av motorn och till och med orsaka skador på knivar eller andra delar av maskinen.

- [HT-WBL-01] Utloppsporten är utrustad med krokar för uppsamlingspåsar, men uppsamlingspåsar kan endast placeras om följande två villkor är uppfyllda:

a) Placering och byte av uppsamlingspåsen sköts av en dedikerad person. Efter placeringen ska uppsamlingspåsen vara lägre än utloppsportens nedre kant, vilket gör det enkelt att observera staplingsstatusen för trä inuti den. Detta säkerställer att uppsamlingspåsen kan upptäckas i tid efter fyllning utan att orsaka blockering vid utloppsporten, och tas snabbt bort och ersätts med en ny uppsamlingspåse i tid.

b) Om en enskild användare arbetar ensam och behöver en uppsamlingspåse för att samla upp vedavverkning, är det nödvändigt att se till att uppsamlingspåsen helt kan rymma hela volymen av råvirket, se till att virket inte svämmar över inuti uppsamlingspåsen och förhindra allvarliga skada på viktiga komponenter som bladet och bladaxeln på grund av blockering av utloppsporten orsakad av översvämning av trä inuti uppsamlingspåsen.

3.4. Rengöring och underhåll

a) Tabell för motorserviceintervall (om inget annat anges av tillverkaren av motorenheten):

Aktivitet/intervall *			Före varje användning	Efter 1 månad eller de första 20 mantimmar från 1. driftsättning	Var 3:e månad eller var 50:e drifttimme	Varje år eller 100 arbetstimmar
Motorolja	Besiktning av eventuellt tillägg		x
	Ersättning x ** x
Luftfilter ***	Kontrollera		x
	Rengöring			X
	Ersättning				x
Rengöring av bränsletanken			x
Kontrollera och vid behov justera tändstiftsavständet						x (byte vid behov)
Bränsletank - rengöring						x
Kontrollera skärpan på knivarna/splines			x
Däcktryck				x
Rengör utsidan av motorn (skada, damm, etc.)			x
Bränsleslangar - besiktning	Vartannat år (byte vid behov)
Rengöring av insidan av cylinderhuvudet eller kolven från kolansamling ****	Var 125:e drifttimme
* Beroende på vad som faller tidigare.
** Om maskinen arbetar ofta under belastning eller under extremt varma omgivningsförhållanden - minska intervallet till 25 arbetstimmar.
*** Om maskinen ofta arbetar i en dammig, smutsig miljö bör rengöringsintervallet minskas till 10 arbetstimmar och bytas ut var 25:e arbetstimme.
****Tjänsten måste utföras av en specialist.

b) Före varje rengöring, justering eller byte av tillbehör, och när enheten inte används, stäng av maskinen och kyl ner den helt, ta även bort tändkabelns rör från tändstiftet.

• Vänta tills de roterande delarna har stannat.

c) Använd endast icke-frätande rengöringsprodukter för att rengöra ytorna.

d) Förvara utrustningen på en torr och sval plats som är skyddad mot fukt och direkt solljus.

e) Spruta inte utrustningen med en vattenstråle och sänk inte ned den i vatten.

f) Se till att inget vatten tränger in genom ventilationsöppningarna i höljet.

g) Rengör ventilationsöppningarna med en borste och tryckluft.

h) Kontrollera utrustningen regelbundet med avseende på dess tekniska effektivitet och eventuella skador.

i) Använd inte vassa föremål och/eller metallföremål för rengöring (t.ex. en stålborste eller en metallspatel) eftersom de kan skada apparatens ytmaterial.

j) Kontrollera bränslekablarna regelbundet för eventuella skador eller slitage (sprickor eller läckor) och byt ut den skadade komponenten omedelbart.

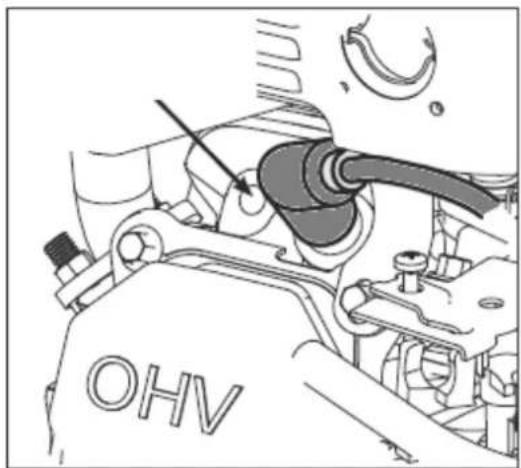

k) Inspektion/byte av tändstift:

OBSERVERA: ta bort kontakten endast på en kall motor!

Tillgång till pluggen är mellan luftfilterhuset och ljuddämparen. Ta först bort tändkabelns rör från tändstiftet för att komma åt det. Innan du installerar ett tändstift - inklusive ett nytt tändstift - kontrollera tändstiftsavständet och justera det vid behov. När du skruvar i pluggen, gör det så långt det går, men dra åt den försiktigt - vanligtvis ytterligare 1/3-1/2 varv (se pluggtillverkarens rekommendationer). Resten av monteringen går tillbaka till demontering.

• Ta bort luftrenarens utsida (A). Var noga med att förhindra att smuts och skräp faller in i luftrenarenheten.
  • Separera luftfiltret (A) från luftfilterhuset (B).
• Inspektera luftfiltret. Rengör smutsigt luftfilter med varmt vatten och mild tvål. Låt luftfiltret torka ordentligt innan det återinstalleras.
  • Installera luftfilterenheten på förgasaren och fäst med skruv.
• Obs: Använd inte tryckluft eller lösningsmedel för att rengöra filtret. Tryckluft kan skada filtret och lösningsmedel kommer att lösa upp filtret.

- Placera maskinen på en plan yta, slå på maskinen och värm upp motorn i några minuter och stäng sedan av den.

• Ta bort oljepåfyllningslocket med oljestickan.

• Sätt oljefläcksbehållaren under motorn vid avtappningspluggen.

- Skruva loss oljeavtappningspluggen och tappa ur all olja - tills den slutar läcka.

- Sätt på avtappningspluggen igen och fyll på ny olja genom påfyllningspluggen med en oljesticka enligt proceduren som beskrivs tidigare i denna manual.

n) Långvarig utebliven användning av maskinen:

Om maskinen inte används på mer än en månad är det nödvändigt att:

- Töm bränslet från tanken eller tillsätt en bränslestabilisator till den enligt tillverkarens andel av tillsatsen.

OBS: förvara inte bränsle i en tank med stabilisator längre än vad tillverkaren av tillsatsen rekommenderar!

- (endast om bränslet töms ur tanken) Starta motorn och låt den gå utan belastning tills den stängs av av sig själv på grund av bränslebrist - detta gör att restbränslet töms ur bränslesystemet och förgasaren. Eventuella rester kan tömmas genom att skruva loss fällningsfiltret:

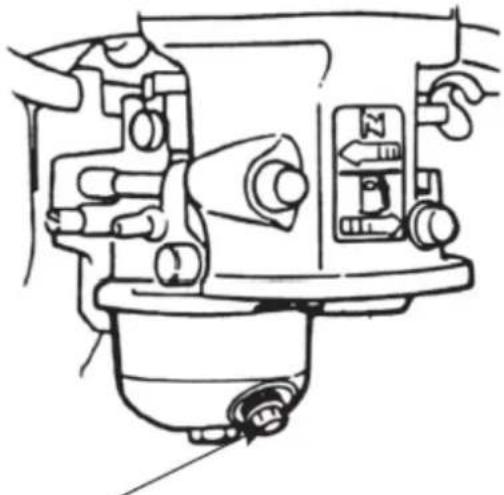

• Stäng av nederbördsfiltret och stäng bränslekranen.

- Bvt ut motorolian mot ny olia (om den inte har bytts nvligen eller visar tecken på slitage).

- På en kall motor, ta bort tändkabelröret från tändstiftet och skruva loss tändstiftet och håll 5-10 ml ny motorolia i cylindern genom dess öppning. Skruva tillbaka tändstiftet.

- Dra i starthandtaget tills du känner motständ så att oljan fördelas i cylindern och bevarar motorn från insidan. Gör sedan 8-10 långsamma rörelser med draget som om du ville starta motorn.

• Rengör enheten, särskilt motorn, från smuts och andra föroreningar såsom damm.

• Inspektera maskinen för slitna eller skadade delar - byt ut dem vid behov.

• Vid behov, blås upp luften i hjulen till maximalt tillåtet tryck (se markeringen på däcket).
• Förvara maskinen i en torr takbyggnad med god ventilation och borta från värme och solljus.

o) Vänligen inspektera maskindelarna under ledning av proffs eller proffs regelbundet med 1-2 gånger i månaden. Se till att maskinen har stannat helt!

- [HT-WBL-01] Öppna växelkåpan 36, remkåpan 13, växellådans lilla käpa 43 och utloppsporten 31, ge en lämplig mängd smörjfett till varje växelkomponent; Kontrollera om det finns flexibel rotation och slitage på nyckeldelar som lager, blad, remmar, etc. Om defekter upptäcks bör de omgående repareras innan omarbete. Speciellt för knivar krävs regelbundna inspektioner och knivreparationer utförs på professionella institutioner. Ett trubbigt blad kan minska maskinens effektivitet och i svåra fall kan det orsaka skador på maskinkomponenter.

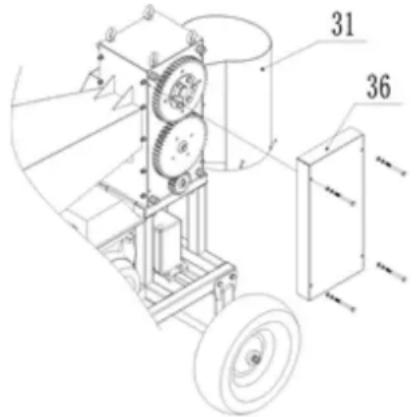

- [HT-WBL-02] öppna växelkåpan 36 genom att ta bort de 4x som håller den b77 bultarna. Smörj varje kugghjulskomponent; Kontrollera om det finns flexibel rotation och slitage på nyckeldelar som lager, blad, remmar, etc. Om defekter upptäcks bör de omgående repareras innan omarbete. Speciellt för knivar krävs regelbundna inspektioner och knivreparationer utförs på professionella institutioner. Ett trubbigt blad kan minska maskinens effektivitet och i svåra fall kan det orsaka skador på maskinkomponenter.

SÄKER BORTTAGNING AV BATTERIER

GEL 12V 9Ah batterier är installerade i enheterna.

Ta bort använt batteri från enheten med samma procedur som du installerade dem.

Återvinn batterier hos den lämpliga organisationen eller företaget.

KASSERING AV ANVÄNDA ENHETER

Släng inte apparaten i kommunala avfallssystem. Lämna den till en återvinnings- och insamlingsplats för elektriska och elektroniska apparater. Kontrollera symbolen på produkten, bruksanvisningen och förpackningen. Plasterna som använts för att konstruera apparaten kan återvinnas i överensstämmelse med deras märkning. Genom att välja att återvinna gör du en viktig insats för att skydda vår miljö.

Kontakta lokala myndigheter för information om din lokala återvinningsanläggning.

FELSÖKNING

Problem	Möjlig orsak
Motorn kan inte startas	Är tändningslåset i läge "ON"?Är bränsleavstängningsventilen på?Använder du färsk, ren gas? Om gasen är gammal, byt den.Använd en bränslestabilisator om du håller gasen längre än 30 dagar.Är tändstiftet rent? Om tändstiftet är smutsigt eller sprucket, byt det. Om den är oljig, lämna den ute, håll en trasa över plugghålet och dra i rekylsnöret flera gånger för att blåsa ut eventuell olja i cylindern, torka sedan av pluggen och sätt tillbaka den.om säkerhetsbrytaren är återställd och kabeln är ansluten?
Motorn stannar under arbete	om motorn stoppas av överbelastning?om trä är blockerat i bladhuset?om säkerhetsbrytaren är i normalt skick?om motorn har tillräckligt med bränsle och olja?
Konstigt ljud	Stoppa maskinen, kontrollera om någon hårdvara lossnar?Om inte, be proffsen att kontrollera och utföra underhåll.
Bladet är slitet eller skadat	Gå till professionella reparationsplatser för att byta eller vassa knivarna.
Bälte slirar	stoppa omedelbart maskinen, be professionell personal att öppna bälteslocket, kontrollera bältets slitage, och om bältet är skadat, byt ut det mot ett nytt; Om remmen är normal är det nödvändigt att lossa motorns fästbultar, justera motorns främre och bakre positioner för att spänna remmen och sedan återmontera remkåpan efter färdigställandet.
Vedhuggaren kan inte separeras effektivt	stoppa omedelbart maskinen, be professionell personal att justera bladutrymmet (öppna växelkåpan, lossa bultarna som trycks på konhylsan på den övre bladaxeln och kugghjulet, rotera den övre bladaxeln, justera växelns och bladets relativa läge axel, välj lämpligt mellanrum mellan de övre och nedre klingorna, lås bultarna på konhylsan och montera sedan tillbaka växelkåpan)
