Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn		Grenklipper
Model		HT-WBL-01	HT-WBL-02
Motortype		DH457Naturligt opsuget1-cylindret OHV 4-taktsluftkølet457 ccmEuro 5	DH212Naturligt opsuget1-cylindret OHV 4-taktsluftkølet212 ccmEuro 5
Maksimal effekt [HP]		18 ved 3600 o/min	7 ved 3600 o/min
Maks. drejningsmoment [Nm]		31 ved 2500 o/min	13,5 ved 2500 o/min
Type brændstof		Blyfri benzin min. 91 oktan (RON) ≤E10
Motorolie	Viskositet	Standard arbejdsbetingelser i omgivelserne:API SJ +højere 10W30 (med rengøringsadditiver)
		Kolde arbejdsforhold (ikke over ^0oC ): API SJ +højere5W30 (med rengøringsadditiver)
	Kapacitet [L]	1,1	0,6
TÆNDR∅R:	Type	F7TC / F7RTC (eller tilsvarende)
	Elektrodeafstand[mm]	0.6-0.8
	Tilspændingsmoment[Nm]	18-22
Brændstoftankkapacitet [L]		6,5	3,6
Starttype		Rekyl / elektrisk
Bladets maksimale hastighed [rpm]		230	240
Flisekapacitet [cm]		12 (blød, frisk gren)	7 (blød, frisk gren)
Tilladt logdimeter [cm]		∅10-30	∅8-20
Dimensioner (bredde x dybde x højde) [mm]		850 x 2120 x 1410	640 x 1800 x 1120
Vægt (netto) [kg]		249	112
Batteritype		6MF9GEL 12 V 9 Ah	6MFLGEL 12 V 9 Ah

1. Brug retningslinjer

Apparatet er beregnet til forarbejdning af grene, buske, ukrudt og skud (med en diameter, der ikke overstiger den værdi, der er angivet i tabellen med tekniske data) til mindre stykker. Disse maskiner drives af en benzinmotor, hvilket gør dem bærbare og egnede til udendørs brug, især i områder uden adgang til elektricitet, og de er udstyret med et anhængertræk til bugsering ved lav hastighed (≤ 5 km/t) uden for offentlig vej.

FORSIGTIG: Brug ikke maskinen til at makulere byggeaffald, plastik, papirprodukter, reb eller snore eller andet materiale, der kan indeholde metal.

ADVARSEL: Fjern alle søm, reb, snore eller sten, der kan være indlejret i plantedele (f.eks. rødder osv.), før du sætter materialet ind i enheden.

Brugeren er ansvarlig for eventuelle skader som følge af utilsigtet brug af enheden.

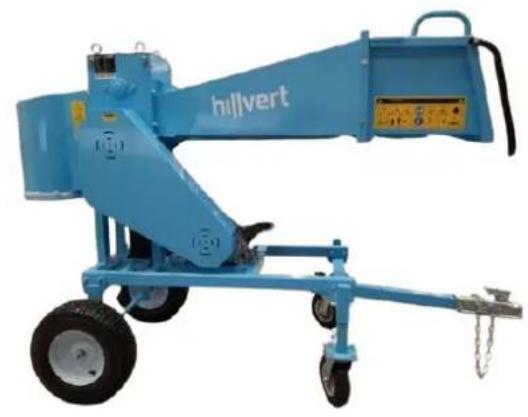

3.1. Beskrivelse af enheden

A. Luftfilter
B. Lyddæmper
C. Afskærmning til lyddæmper (ekstraudstyr)
D. TÆNDR∅R:
E. Gashåndtag
F. Tændingskontakt
G. Afbryder (elektrisk starttype)
H. Håndtag til rekylstarter

I. Choke-greb
J. Brændstofhane
K. Tankdæksel
L. Brændstoftank
M. Starter (elektrisk starttype)
N. Motorens identifikationsnummer
O. Oliemålepind
P. Olieaftapningsprop

3.2. Klargøring til brug

Omgivelsestemperaturen må ikke overstige 45 °C, og luftfugtigheden må ikke overstige 85 %. Brug kun enheden i åbne rum og/eller godt ventilerede områder. Undgå at blokere enhedens luftindtag og motorens udstødningsrør. Hold apparatet væk fra varme overflader. Brug altid enheden på en plan, stabil, ren og brandsikker overflade og uden for rækkevidde af børn og personer med nedsatte mentale, sensoriske og intellektuelle funktioner. Apparatets betjeningssted skal give nem adgang til apparatets nødstophåndtag.

Det er forbudt at arbejde eller køre med maskinen på ikke-asfalterede overflader med hældninger, bølger, ujævnheder, løshed eller glatte overflader.

ARBEJDSFORHOLD

Tjek det materiale, der skal kværnes, og sørg for, at der er plads nok over maskinen til at læsse materialet. Det anbefales at vælge en arbejdsplads så tæt som muligt på det sted, hvor spånerne skal bruges. Det reducerer behovet for at transportere det forarbejdede materiale til et minimum.

Hold dig på sikker afstand af spånudladningsområdet. Sørg for, at alle tilskuere, børn, dyr eller værdigenstande også holdes på sikker afstand af spånudladningsområdet.

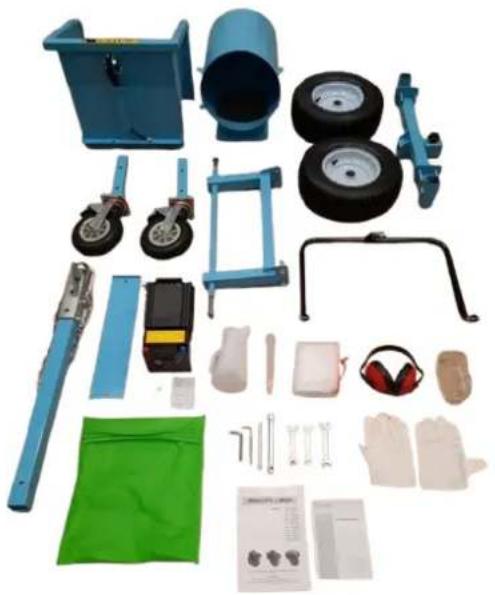

SAMLING AF MASKINEN

Denne maskine er delvist adskilt og pakket. Efter udpakning tages delene ud af emballagen og samles ganske enkelt i henhold til det vedlagte installationsdiagram, før de tages i brug. Vær opmærksom på: Nogle dele af denne maskine har stor volumen og tung vægt. Under monteringen anbefales det at søge vejledning og hjælp hos en sælger eller en person med stor viden om og færdigheder i denne maskine for at sikre sikkerheden.

FORSIGTIG: Under installationen må du ikke placere hænder eller andre kropsdele inden for en radius af knivrotoren; rør ikke ved knivene med dine hænder eller andre kropsdele.

HT-WBL-01

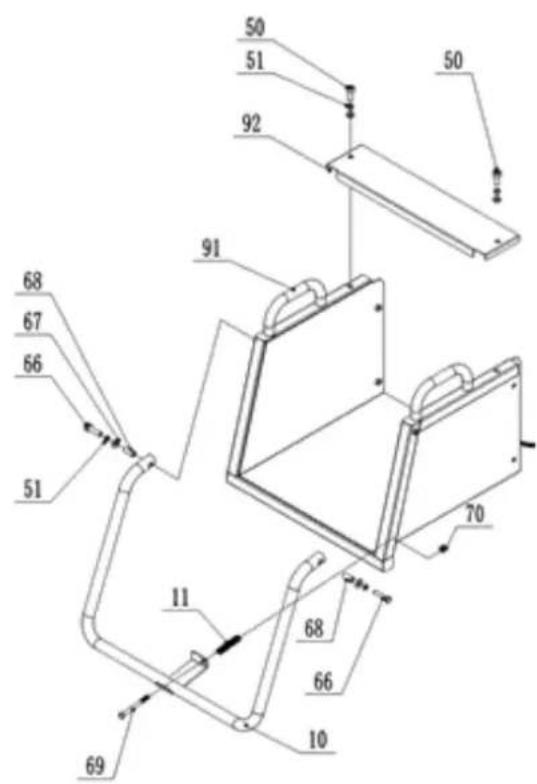

A. Den øverste del af fodertragten

Delnummer	Beskrivelse af del
92	Topdæksel til den øverste del af fodertragten
91	Den øverste del af fodertragten
70	Låsemøtrik
69	Bolt
68	Bøsning
67	Underlagsskive
66	Bolt
51	Fjederskive
50	Bolt
11	Fjeder
10	Sikkerhedsbøjle

Monter først sikkerhedsbøjlen 10 som vist på figuren med beslag og fjeder for at fastgøre den på den øverste del af fodertragten 91. Monter derefter topdækslet til den øverste del af fodertragten 92 på den øverste del af fodertragten 91 med bolt 50, og vent på næste installationstrin.

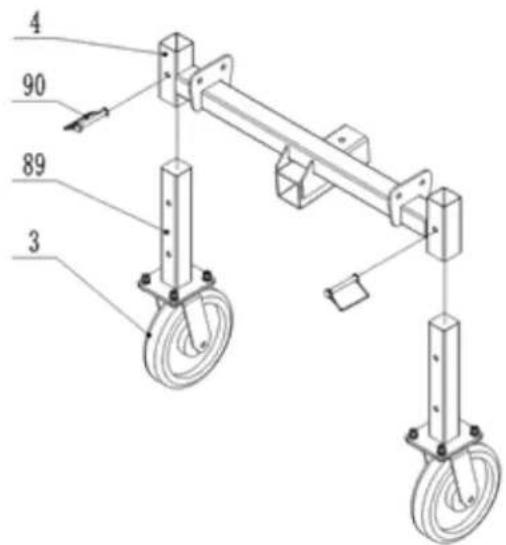

B. Montering af forhjul

4 90 89 3

Delnummer	Beskrivelse af del
90	D-stik
89	Fod til forhjul
4	Ramme til forhjul
3	Omnidirektionelt hjul

Monter forhjulsfoden 89 som vist på figuren på forhjulsrammen 4 ved hjælp af D-pin 90, og vent på næste installationstrin.

C. Samling af baghjulsramme

73 74 88 5 7 6 74 73 88

Delnummer	Beskrivelse af del
88	Bolt
74	Underlagsskive
73	Låsemøtrik
7	Ramme til baghjul
6	Højre hjul
5	Venstre hjul

Monter venstre og højre dæk 5 og 6 på baghjulsrammen 7 med hardware, og vent på næste installationstrin.

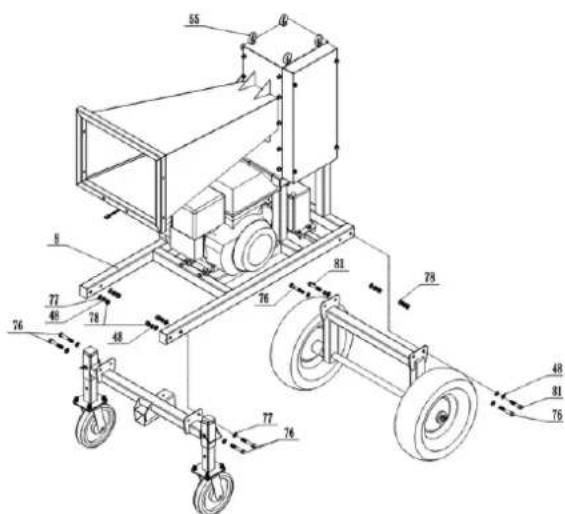

D. Forhjul/baghjulsramme/hovedrammesamling

Delnummer	Beskrivelse af del
81	Bolt
78	Låsemøtrik
77	Underlagsskive
76	Bolt
51	Fjederskive
55	∅jebolt - til løft
48	Fjederskive

Der skal vælges mindst to øjebolte 55 som de vigtigste løftepunkter, og hovedrammen 8 skal løftes langsomt til en højde på 50-70 cm over jorden med en løfteanordning med en løftekapacitet på over 1000 kg, idet der tages hensyn til sikkerheden. Som det fremgår af ovenstående figur, kan forhjul og baghjulsramme fastgøres på hovedrammen 8 med hardware.

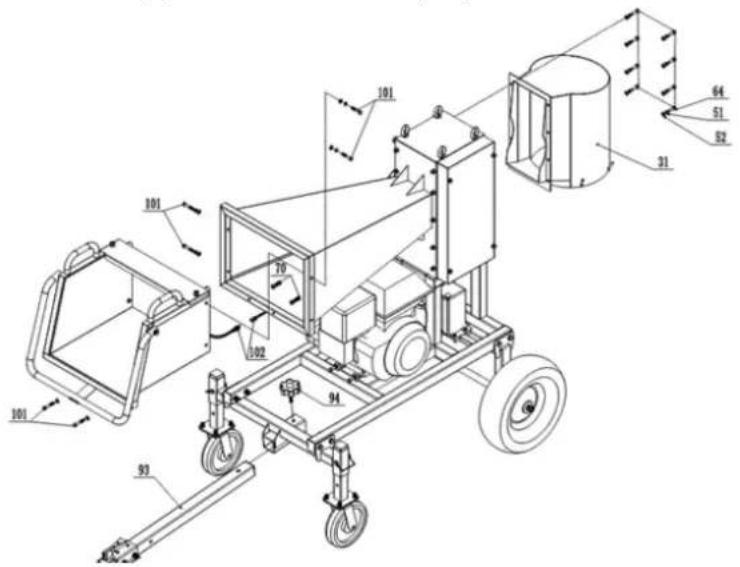

E. Udløbstragt/ øverste del af fodertragten/hovedrammen

Delnummer	Beskrivelse af del
102	Strop
101	Bolt
94	Drejeknap
93	Anhængertræk
70	Låsemøtrik
64	Bolt
52	Underlagsskive
51	Fjederskive
31	Udløbsbeholder

Fastgør den færdige øverste del af indføringstragten 91 og udløbstragten31 på hovedrammen med hardware; tilslut ledning 102 til motorstyringsledningen. træk den venstre stift ud på sikkerhedskontakten på sikkerhedsbøjlen 10. Fastgør anhængertrækket 93 med knoppen 94 på rammen.

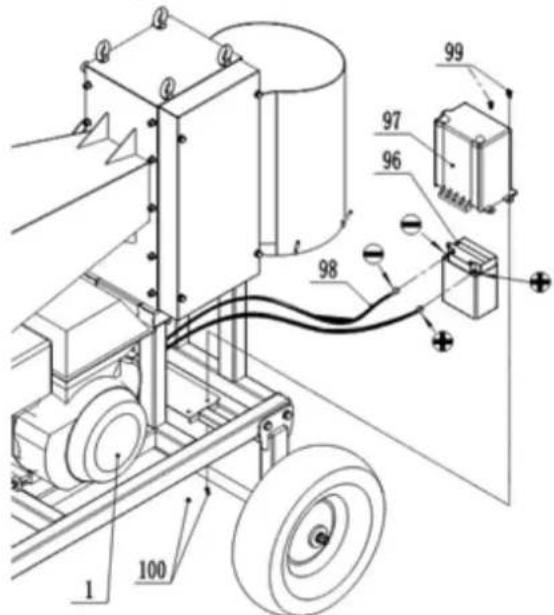

F. Montering og tilslutning af batteri

Delnummer	Beskrivelse af del
100	Låsemøtrik
99	Bolt
98	Batteriets ledning
97	Batteridæksel
96	Batteri
1	Motor

Forbind de positive og negative ledninger på batterikabel 98 til de positive og negative poler på batteri 96, med den positive pol forbundet til den positive pol og den negative pol forbundet til den negative pol. Tilslut dem ikke forkert, da det ellers vil beskadige batteriet og motoren Sæt batteridækslet 97 på batteriet 96, og lås dem fast på rammen med bolt 99.

HT-WBL-02

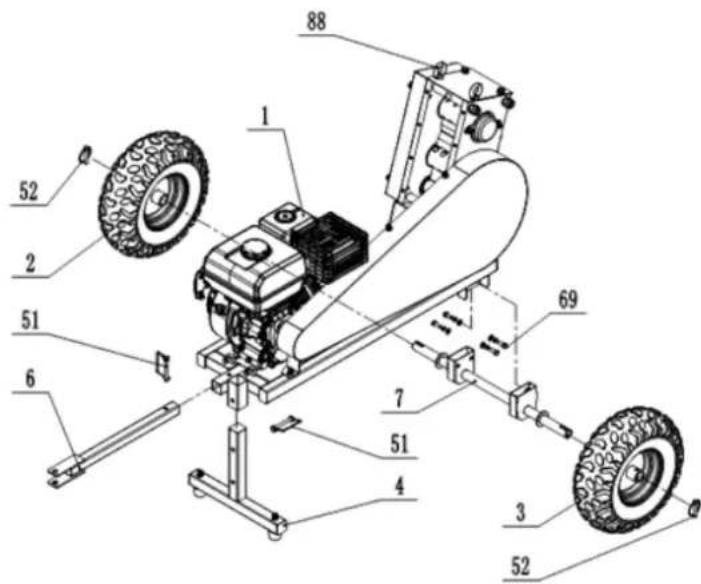

A. Samling af ramme

To øjebolte 88 skal vælges som de vigtigste løftepunkter, løft hovedrammen langsomt til en højde på 40-60 cm over jorden med en løfteanordning med en løftekapacitet på over 300 kg, og vær opmærksom på sikkerheden! Monter T-stang 4, anhængertræk 6, aksel 7 og hjul (2&3) med D-pin 51, 52 og bolt 69 og beslag.

B. Montering af indføringstragt

54 45 55 10 56 53 9 46 55 54

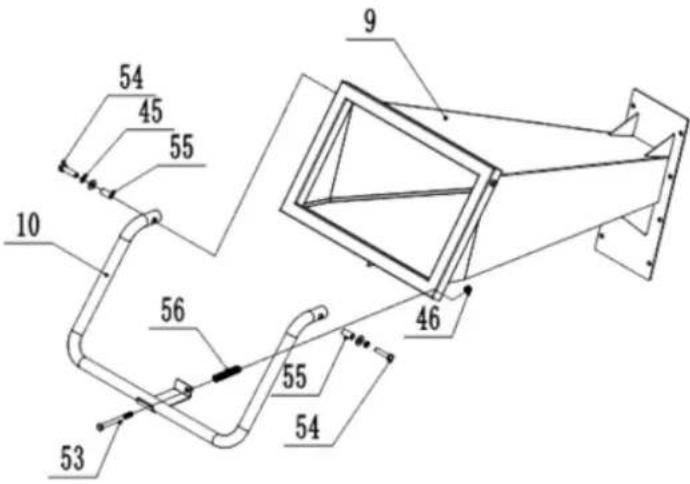

Monter sikkerhedsbøjle 10 på foderbeholderen 9 med bolt 53,54 og beslag.

C. Samling af udløbstragt

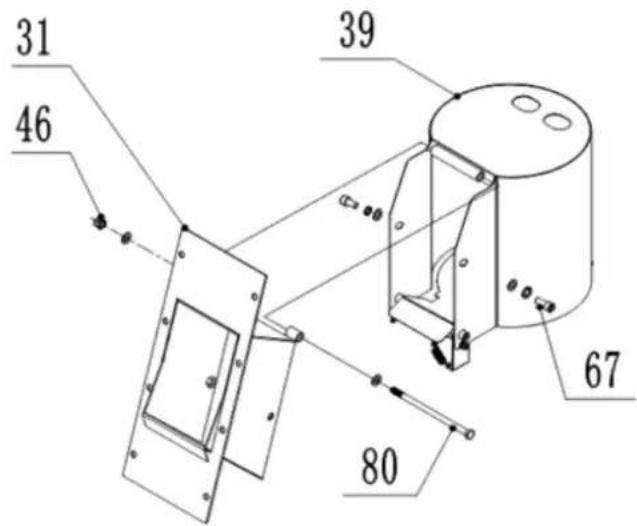

31 46 39 67 80

Monter udløbstragten på den øverste udløbstragt 31 med bolte og beslag.

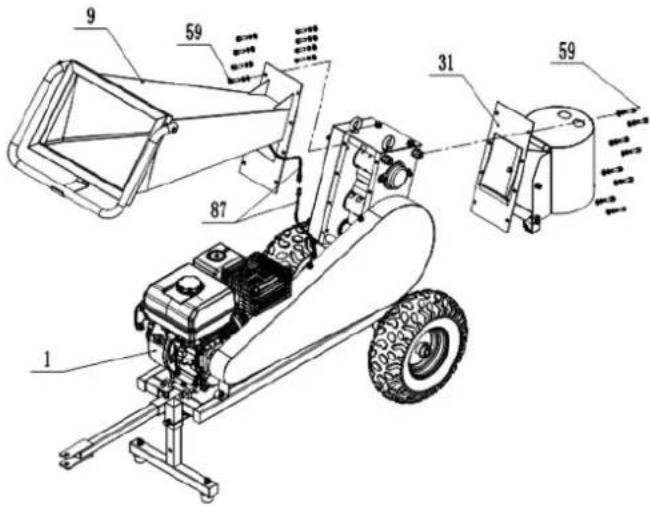

D. Ind- og udløbstragt og hovedramme

Monter indføringstragt 9 og udløbstragt 31 med bolte og beslag. Tilslut sikkerhedsledningerne 87 med motoren, træk nulstillingsstiften ud på kontakten (venstre side på kontakten) for at starte.

PÄFYLDNING AF MOTOROLIE

Under transport er maskinens motor uden olie, og den skal derfor fyldes op før første opstart. Brug kun frisk olie i overensstemmelse med anbefalingerne for smøring af motoren (se tabellen med tekniske data):

Max Min

- Placer maskinen på en plan, vandret overflade.

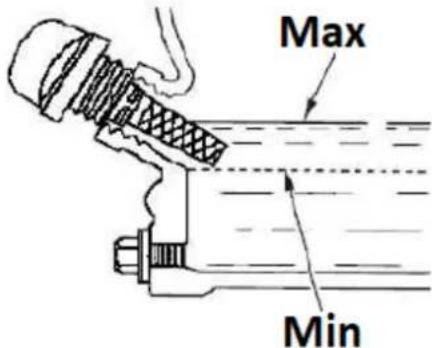

- Skru det orange motoroliepåfyldningsdæksel (med indbygget målepind - se billedet ovenfor) af, og hæld olie gennem åbningen (brug f.eks. en tragt), og pas på ikke at hælde mere end det tilladte niveau (markeret felt på målepinden), som vi kontrollerer på dækslets målepind, när den er sat fast i hullet.

- Det anbefales at holde niveauet tættere på den øvre end den nedre acceptable grænse. I tilfælde af overløb ud over det tilladte niveau kan overskydende olie suges ud gennem proppehullet.

OBS: Hvis motoren kører med forkert oliestand, kan det føre til motorskader! Kontrollér motoroliestanden før hver brug af maskinen, när motoren stadig er kold.

REFUELING

OBS: Apparatets motor er kun beregnet til at forbrænde blyfri benzin uden olieblandinger. Brug af andet brændstof, der ikke er frisk og har for højt ethanolindhold eller er af dårlig kvalitet, kan føre til motorstop. Fyld kun brændstof på, när motoren er slukket, og vær meget opmærksom på ikke at spilde brændstof over motoren, især när den er varm - brandfare! Hvis motoren er varmet op, skal du vente mindst 2 minutter, før du fylder brændstof på.

Max

- Placer maskinen på en plan, vandret overflade.

- Brændstoftanken er placeret på toppen af enheden.

- Skru tankdækslet af (med dispensersymbolet). Træk ikke filtret ud inde i åbningen!

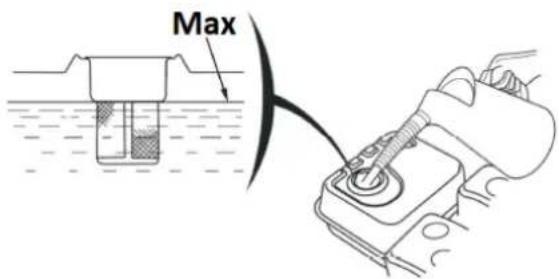

- Fyld brændstof på gennem propåbningen - det maksimale brændstofniveau i tanken må ikke overstige den øverste grænse på den røde niveaumåler i filteret, dvs. nå bunden af påfyldningsstudsen som maks.

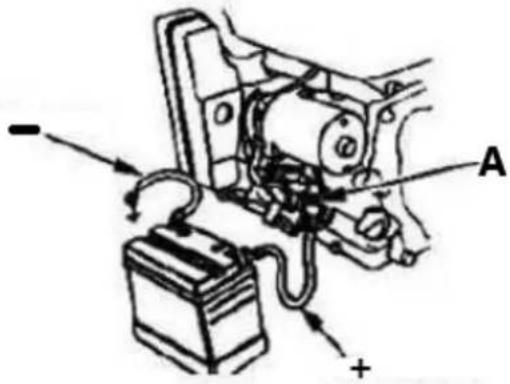

BATTERIFORBINDELSE

FORSIGTIG: Pas på ikke at tilslutte batteriet med omvendt polaritet, da dette vil kortslutte batteriets opladningssystem!

- Tilslut det positive/røde (+) kabel til startmagnetens terminal (A).

• Tilslut det negative/sorte eller blå (-) kabel til en motormonteringsbolt eller en anden god iordforbindelse til motoren.
• Tilslut det positive (+) kabel til den positive (+) terminal.
• Tilslut det negative (-) kabel til den negative (-) terminal.
• Smør klemmer og kabelender med kobber eller specielt elektrisk klemmefedt.

- Sæt brændstofventilen - fordelersymbolet - i åben position ("ON" - se signaturpiktogrammet på luftfilterhuset), så der kan strømme brændstof fra tanken til karburatoren for at starte motoren.

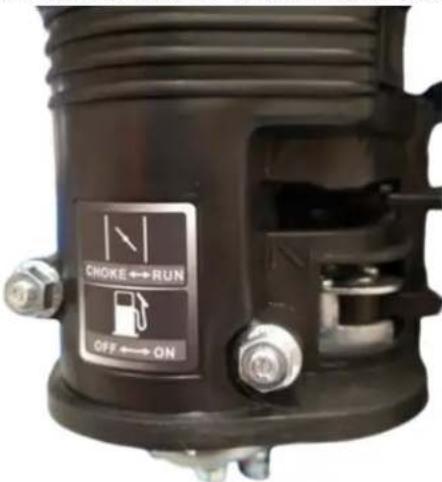

CHOKE ↔ RUN OFF ↔ ON

• Kun när motoren er kold: Aktivér chokeren, dvs. sæt det manuelle indsugningsgreb i lukket position ("CHOKE") - se universalikonet.

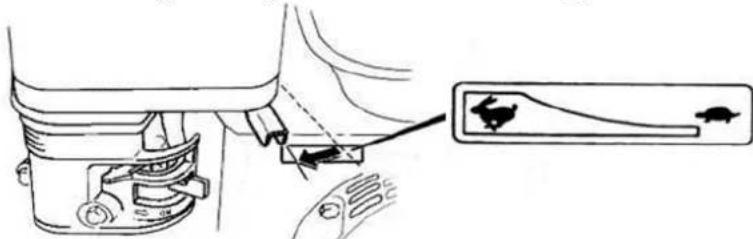

• Indstil gashåndtaget - motorhastighedskontrol - til ca. 1/2 skala i retning af hurtig rotation. BEMÆRK: Kanin-ikonet symboliserer hurtig rotation, og skildpadden er til langsomme hastigheder, så ved at bevæge håndtaget mod det relevante ikon øger eller sænker du motorhastigheden.

- Drej tændingsnøglen på motoren fra "OFF" til "ON" (kun HT-WBL-01) og derefter til "START" (eller krumtap-ikonet), så motoren kan startes - slip straks tændingsnøglen, når den er startet.

- [alternativt - manuelt] Når du har sat tændingsnøglen i positionen "ON", skal du tage fat i håndtaget på rekylstarterrebet og trække i en jævn bevægelse, indtil du mærker modstand på håndtaget, og derefter med en hurtig bevægelse trække til enden, mens du holder håndtaget i hånden, så det kan vende tilbage til startpositionen på en kontrolleret måde. I frostvejr kan det nogle gange være nødvendigt at trække i slæbehåndtaget flere gange, før motoren starter - det er normalt.

OBS: Gammelt brændstof eller brændstof af dårlig kvalitet kan føre til startproblemer! Skift den straks ud med en ordentlig, ny.

- Når du har startet motoren, skal du lade den arbejde lidt for at nå driftstemperaturen efter ca. 1 minut, og i løbet af denne tid skal du gradvist bevæge det manuelle sugehåndtag i retning af slukket ("RUN").

BEMÆRK: For at starte en opvarmet motor er det ikke nødvendigt at tænde for udsugningen håndtaget skal være i åben position.

VIGTIGT: Lav hastighed er kun til at lade motoren gå i tomgang - brug den højeste hastighed, när du kører med maskinen.

3.3.2 Standsning

• Indstil den laveste motorhastighed med gashåndtaget (bevæg det mod skildpaddeikonet), og lad motoren køre ved lav hastighed i 1-2 minutter for at køle den lidt ned.
• Slå tændingen fra ved at sætte kontakten i positionen "OFF". Alternativt kan du lukke brændstofventilen (sæt kontakten i positionen "CLOSE") og vente på, at motoren stopper - denne metode fjerner restbrændstof fra karburatoren, så det er værd at bruge den, før du opbevarer en ubrugt maskine i lang tid.

OBS: Hvis du har brug for at stoppe enheden pludseligt, skal du trykke på nødstopknappen, men brug kun denne metode i en nødsituation!

VIGTIGT: Brug aldrig chokerhåndtaget til at stoppe motoren ved at gasse den!

- Hvis maskinen ikke skal bruges mere, skal du lukke brændstoftilførselsventilen - sæt håndtaget i den lukkede ("CLOSE") position.

3.3.3 Tips til arbejdet

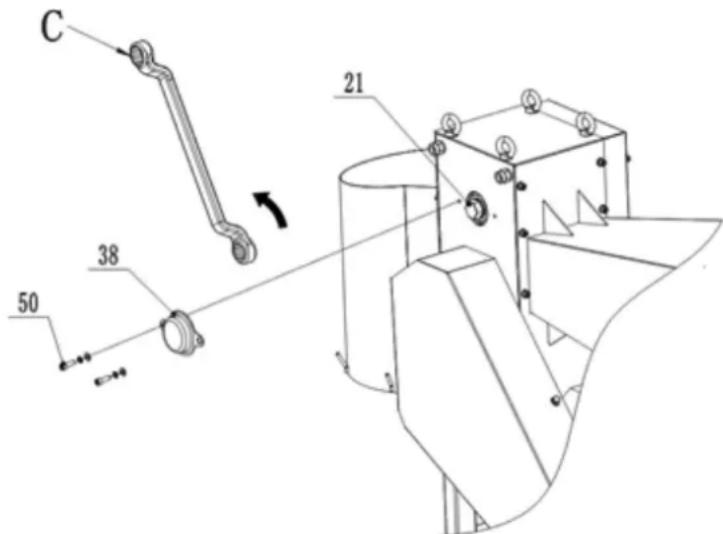

- [HT-WBL-01] Hvis maskinen er stoppet under arbejdet, og træet sidder fast på klingen og ikke kan skæres af, skal du skrue bolten 50 ud og fjerne akseldækslet 38. Brug en værktøjsnøgle C med er diameter på 34 mm på den modsatte side til at spænde den sekskantede krop fast på knivakslen 21. Drej den øverste klingeaksel 21 mod uret for at frigøre klingen fra træet. Fjern det fastsiddende træ, og sæt akseldækslet 38 på plads, før du genstarter maskinen:

C 38 50 21

- [HT-WBL-02] Hvis maskinen er stoppet under arbejdet, og træet sidder fast på klingen og ikke kan skæres af, skal du skrue bolten 67 ud og fjerne akseldækslet 38. Brug en værktøjsnøgle C med en diameter på 30 mm til at spænde den sekskantede krop fast på knivakslen 21. Drej den øverste

klingeaksel 21 mod uret for at frigøre klingen fra træet. Fjern det fastsiddende træ, og sæt akseldækslet 38 på plads, før du genstarter maskinen.

- Denne maskine kan skære usorterede eller forbehandlede grene, så friskskårne grene, plantestængler osv. kan skæres direkte. På grund af faktorer som råmaterialetype, fugtindhold og hårdhed kan maskinen opleve overbelastning af motoren, standsning og rystelser under arbejdet, hvilket er en normal situation.

- Hvis det er nødvendigt at fælde hårde, flerårige træer eller tørt træ, skal indføringsdiameteren reduceres for at forhindre overbelastning og nedlukning af motoren og for at reducere skader på motoren, knivene og andre af køretøjets komponenter. Denne maskine har den bedste skæreeffekt på frisk kork.

- Sørg for, at positionen under udløbsporten er åben, og at der ikke er andre situationer, der kan påvirke udløbet, før du arbejder.

- Indfør materialet på begge sider foran indføringstragten, og arbejd ikke direkte mod maskinens indføringsport. Hold ikke hårdt fast i træet, men skub det forsigtigt ind; rengøring og opsamling direkte under udløbsåbningen er forbudt.

- På grund af maskinens forarbejdningsegenskaber behøver brugeren kun at skubbe træet forsigtigt ned i indføringstragten. Når råtræet er ført ind i indføringstragten, fortsætter den med at behandle hele sektionen af råmateriale til slut uden nogen form for betjening fra brugerens side. Men hvis du stopper midtvejs, kan det medføre ufuldstændig skæring af træet og fastklemning af klingen. Derfor må denne maskine ikke røre sikkerhedsbøjlen i ikke-akutte situationer og må ikke stoppe midtvejs under arbejdet. Derudover bør korte træblokke ikke komme ind i indføringstragten til skæring, da de vil knække vandret i trækassen under skæring, hvilket kan forårsage overbelastning og nedlukning af motoren og endda skade knive eller andre dele af maskinen.

- [HT-WBL-01] Udløbsporten er udstyret med kroge til opsamlingsposer, men opsamlingsposer kan kun placeres, hvis følgende to betingelser er opfyldt:

a) Placering og udskiftning af opsamlingsposen varetages af en dedikeret person. Efter placering skal opsamlingsposen være lavere end underkanten af udløbsporten, så det er nemt at observere træets stablingsstatus indeni. Dette sikrer, at opsamlingsposen kan opdages rettidigt efter påfyldning uden at forårsage blokering ved udløbsporten, og at den hurtigt kan fjernes og udskiftes med en ny opsamlingspose rettidigt.

b) Hvis en enkelt bruger arbejder alene og har brug for en opsamlingspose til at opsamle træ, er det nødvendigt at sikre, at opsamlingsposen kan rumme hele mængden af råtræ, sikre, at træet ikke flyder over i opsamlingsposen, og forhindre alvorlig skade på vigtige komponenter som f.eks. bladet og bladakslen på grund af blokering af udløbsporten forårsaget af overløb af træ inde i opsamlingsposen.

a) Tabel over motorens serviceintervaller (medmindre andet er angivet af producenten af motorenheden):

Aktivitet/interval *.			Før første brug	Efter 1 måned eller de første 20 mandetimer fra 1. idriftsættelse	Hver 3. måned eller hver 50. driftstime	Hvert år eller 100 arbejdstimer
Motorolie	Inspektion af muligt supplement		x
	Udskiftning x		** x
Luftfilter ***	Kontrol		x
	Rengøring:			X
	Udskiftning			x
Rengøring af brændstoftanken		x
Kontrol og om nødvendigt justering af tændrørsafstanden					x(udskiftning om nødvendigt)
Brændstoftank - rengøring					x
Tjek knivens/splintens skarphed		x
Dæktryk			x
Rengør motoren udvendigt (anløbning, støv osv.)		x
Brændstofslanger - inspektion		Hvert 2. år(udskiftning om nødvendigt)
Rengøring af indersiden af topstykket eller stemplet for kulstofopbygning ****		Hver 125. driftstime
* Afhængigt af hvad der falder før.
** Hvis maskinen ofte arbejder under belastning eller i ekstremt varme omgivelser - reducer intervallet til 25 arbejdstimer.
*** Hvis maskinen ofte arbejder i et støvet, snavset miljø, bør rengøringsintervallet reduceres til 10 arbejdstimer og udskiftning hver 25. arbejdstime.
****Servicen skal udføres af en specialist.

b) Før hver rengøring, justering eller udskiftning af tilbehør, og når enheden ikke er i brug, skal du slukke for maskinen og køle den helt ned, og du skal også fjerne tændrøret fra tændrøret.

- Vent på, at de roterende elementer stopper.

c) Brug kun ikke-ætsende midler til at rengøre overfladen.

d) Opbevar apparatet på et køligt og tørt sted, beskyttet mod fugt og direkte sollys.

e) Det er forbudt at sprøjte apparatet med en vandstrøm eller nedsænke det i vand.

f) Sørg for, at vand ikke trænger ind gennem ventilationsåbningerne i huset.

g) Ventilationsåbningerne skal rengøres med en børste og trykluft.

h) Der bør udføres regelmæssig inspektion af apparatet med hensyn til dens tekniske effektivitet og eventuelle skader.

i) Brug ikke skarpe og/eller metalgenstande (f.eks. stålbørste eller metalspatel) til rengøring, da de kan beskadige overfladen af apparatets materiale.

j) Kontrollér jævnligt brændstofkablerne for skader eller slitage (revner eller lækager), og udskift straks den beskadigede komponent.

k) Inspektion/udskiftning af tændrør:

Der er adgang til stikket mellem luftfilterhuset og lyddæmperen. Fjern først tændkabelrøret fra tændrøret for at få adgang til det. Før du monterer et tændrør - også et nyt tændrør - skal du kontrollere tændrørsafstanden og justere den, hvis det er nødvendigt. Når du skruer stikket i, skal du gøre det så langt, som det kan komme, men stram det forsigtigt - normalt yderligere 1/3-1/2 omdrejning (se stikproducentens anbefalinger). Resten af monteringen foregår omvendt af demonteringen.

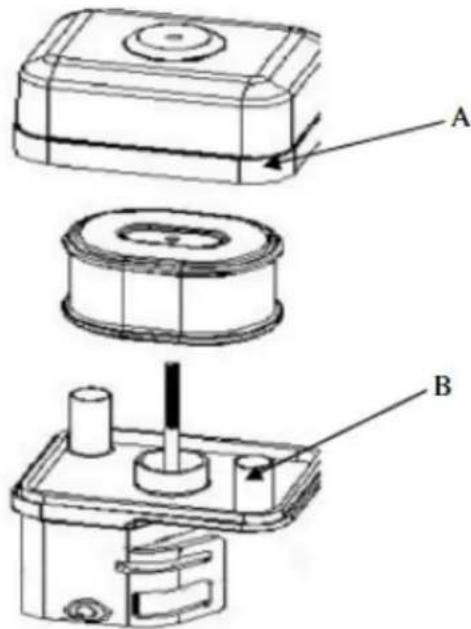

I) Kontrol/udskiftning af luftfilter:

• Fjern luftfilterets udvendige dæksel (A). Pas på, at der ikke falder skidt og snavs ned i luftrenserenheden.
• Adskil luftfilteret (A) fra luftfilterhuset (B).
• Undersøg luftfilteret. Rengør det snavsede luftfilter med varmt vand og mild sæbe. Lad luftfilteret tørre grundigt, før det monteres igen.
• Monter luftfilteret på karburatoren, og sæt det fast med en skrue.
• Bemærk: Brug ikke trykluft eller opløsningsmidler til at rense filteret. Luft under tryk kan beskadige filteret, og opløsningsmidler opløser filteret.

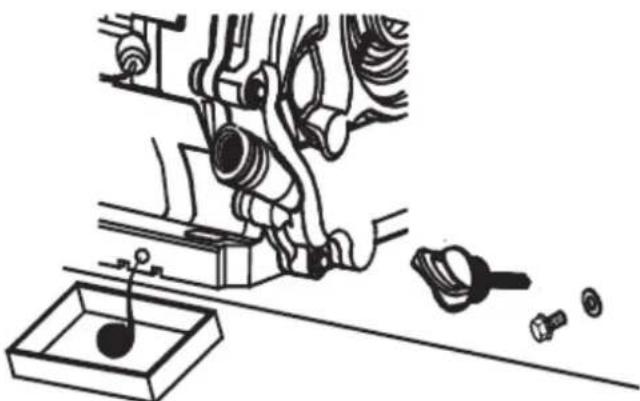

m) Udskiftning af motorolie:

• Stil maskinen på en plan overflade, tænd for den og varm motoren op i et par minutter, og sluk så for den.
  • Fjern oliepåfyldningsdækslet med målepinden.
  • Sæt beholderen til oliespild under motoren ved aftapningsproppen.
• Skru olieaftapningsproppen ud, og dræn al olien - indtil den ikke længere lækker.
• Sæt aftapningsproppen på igen, og fyld frisk olie på gennem påfyldningsproppen med en målepind i henhold til den procedure, der er beskrevet tidligere i denne manual.

n) Længere tids manglende brug af maskinen:

Hvis maskinen ikke bruges i mere end en måned, er det nødvendigt at:

- Tøm brændstoffet fra tanken, eller tilsæt en brændstofstabilisator i henhold til producentens andel af tilsætningsstoffet.

BEMÆRK: Opbevar ikke brændstof i en tank med en stabilisator i længere tid, end producenten af tilsætningsstoffet anbefaler!

- (kun hvis brændstoffet er tømt fra tanken) Start motoren, og lad den køre uden belastning, indtil den slukker af sig selv på grund af mangel på brændstof - dette vil gøre det muligt at tømme restbrændstoffet fra brændstofsystemet og karburatoren. Eventuelle rester kar drænes ved at skrue udfældningsfilteret af:

• Sluk for udfældningsfilteret, og luk for brændstofventilen.
• Udskift motorolien med frisk olie (hvis den ikke er blevet skiftet for nylig eller viser tegn på slitage).
• På en kold motor skal du fjerne tændrøret fra tændrøret, skrue tændrøret af og hælde 5-10 ml frisk motorolie i cylinderen gennem åbningen. Skru tændrøret på igen.

• Træk i starchåndtaget, indtil du mærker modstand, så olien fordeles i cylinderen og bevarer motoren indefra. Lav derefter 8-10 langsomme bevægelser med trækket, som om du ville starte motoren.
  • Rengør enheden, især motoren, for snavs og andre forurenende stoffer som f.eks. støv.

• Efterse maskinen for slidte eller beskadigede dele - udskift dem om nødvendigt.

• Pump om nødvendigt luften i hjulene op til det maksimalt tilladte tryk (se mærkningen på dækket).
• Opbevar maskinen i en tør, overdækket bygning med god ventilation og væk fra varme og sollys.

o) Efterse maskinens dele under vejledning af fagfolk eller professionelle regelmæssigt 1-2 gange om måneden. Sørg for, at maskinen er stoppet helt!

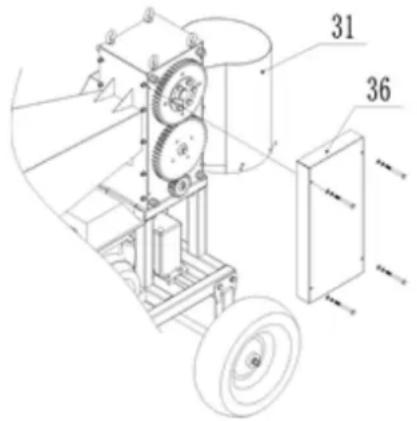

- [HT-WBL-01] Åbn geardækslet 36, remdækslet 13, det lille geardæksel 43 og udløbsporten 31, giv en passende mængde smørefedt til hver gearkomponent; tjek for fleksibel rotation og slid på vigtige dele som lejer, knive, remme osv. Hvis der findes fejl, skal de straks repareres, før de omarbejdes. Især for knive kræves der regelmæssige inspektioner, og reparationer af knive udføres på professionelle institutioner. En sløv klinge kan reducere maskinens effektivitet, og i alvorlige tilfælde kan den forårsage skader på maskinkomponenter.

- [HT-WBL-02] Åbn geardækslet 36 ved at fjerne de 4x, der holder det b77 bolte. Smør hver gearkomponent; tjek for fleksibel rotation og slitage af vigtige dele som lejer, knive, remme osv. Hvis der findes fejl, skal de straks repareres, før de omarbejdes. Især for knive kræves der regelmæssige inspektioner, og reparationer af knive udføres på professionelle institutioner. En sløv klinge kan reducere maskinens effektivitet, og i alvorlige tilfælde kan den forårsage skader på maskinkomponenter.

SIKKER FJERNELSE AF BATTERIER

Der er installeret GEL 12V 9Ah-batterier i enhederne.

Fjern det brugte batteri fra enheden ved hjælp af samme procedure, som du installerede dem.

Genbrug batterier hos den rette organisation eller virksomhed.

BORTSKAFFELSE AF BRUGTE ENHEDER

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø.

Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

PROBLEML∅SNING

Problem	Mulig årsag
Motoren kan ikke startes	Er tændingskontakten i positionen "ON"?Er der lukket for brændstoffet?Bruger du frisk, ren benzin? Hvis gassen er gammel, skal du skifte den.Brug en brændstofstabilisator, hvis du opbevarer benzin længere end 30 dage.Er tændrøret rent? Hvis tændrøret er snavset eller revnet, skal det skiftes. Hvis den er fedtet, skal du ladeden være ude, holde en klud over plug-hullet og trække i rekylsnoren flere gange for at blæse eventuel olie i cylinderen ud, derefter tørre pluggen af og sætte den i igen. hvis sikkerhedsafbryderen er nulstillet, og ledningen er tilsluttet?
Motoren stopper under arbejdet	hvis motoren stopper på grund af overbelastning? hvis træ er blokeret i bladhuset? hvis sikkerhedsafbryderen er i normal tilstand? om motoren har nok brændstof og olie?
Mærkelig støj	Stop maskinen, og tjek, om noget hardware har løsnet sig.Hvis ikke, skal du bede fagfolk om at tjekke og vedligeholde den.
Klingen er slidt eller beskadiget	Gå til de professionelle reparationssteder for at skifte eller slibe knivene.
Bæltet glider	Stop straks maskinen, bed professionelt personale om at åbne bæltedækslet, kontroller bæltets slid, og hvis bæltet er beskadiget, skal det udskiftes med et nyt; Hvis bæltet er normalt, er det nødvendigt at løsne motorens fastgørelsesbolte, justere motorens forreste og bageste positioner for at spænde bæltet og derefter geninstallere bæltedækslet efter afslutning.
Skovhugger bliver ikke adskilt effektivt	stop straks maskinen, bed professionelt personale om at justere knivafstanden (åbn geardækslet, løsn boltene, der er presset på konusbøsningen på den øverste knivaksel og gearet, drej den øverste knivaksel, juster den relative position af gearet og knivakslen, vælg det passende mellemrum mellem de øverste og nederste knive, lås boltene på konusbøsningen, og monter derefter geardækslet igen).

Koble de positive og negative ledningene til batteriledningen 98 til de positive og negative polene til batteriet 96, med den positive polen koblet til den positive polen og den negative polen koblet til den negative polen. Ikke koble dem feil, ellers vil det skade batteriet og motoren. Fest batterideksel 97 på batteri 96, og lås dem på rammen med bolt 99.

HT-WBL-02

A. Rammemontering

- Koble den negative (-) kabelen til den negative (-) terminalen.

- Smør terminaler og kabelender med kobber eller spesielt elektrisk terminalfett.

Nummer på del	Delbeskrivning
90	D-stift
89	Framhjulsfot
4	Framhjulsram
3	Rundstrålande hjul
