Produkttype	Dykpumpe
Mærke	Hillvert
Model	HT-ROBSON-SP2200-72
Nominel spænding	230 V ~ / 50 Hz
Nominel effekt	3000 W
Udgangseffekt	2200 W
Beskyttelsesklasse	I
Beskyttelsesgrad	IP68
Mål (L x diameter)	1250 x 95 mm
Vægt	25,6 kg
Min. brønddiameter	100 mm
Maks. løftehøjde	72 m
Maks. flow	230 L/min (13,8 m³/h)
Maks. sandindhold	0,25 %
Maks. vandtemperatur	35 °C
Udløbstilslutning	2"
Kabellængde	20 m
Anvendelse	Rent vand, borehuller
Sikkerhedsanordninger	Overstrømsafbryder, termisk beskyttelse
Vedligeholdelse	Regelmæssig rengøring, inspektion af kabler og tilslutninger
Reparationsmulighed	Reparation udelukkende hos producentens servicecenter
Reservedele	Originaldele tilgængelige via producenten

Ofte stillede spørgsmål - HT-ROBSON-SP2200-72 Hillvert

Hvad er effekten på denne pumpe?

Hillvert HT-ROBSON-SP2200-72 pumpen har en nominel effekt på 3000 W og en udgangseffekt på 2200 W.

Hvad er den maksimale løftehøjde?

Den maksimale løftehøjde er 72 m. Dette svarer til den lodrette højde, som vandet kan pumpes.

Kan man pumpe beskidt vand med denne pumpe?

Nej, denne pumpe er designet til rent vand med et maksimalt sandindhold på 0,25 %. Beskidt vand eller vand med slibende partikler kan beskadige pumpen.

Skal pumpen nedsænkes før start?

Ja, pumpen skal være helt nedsænket før start. Tørkørsel forårsager permanent skade. Vandoverfladen skal være mindst 2 m over afgangshullerne.

Hvordan installerer man pumpen i en brønd?

Installer pumpen i lodret position i brønden. Brug et nylontov fastgjort til håndtaget til at sænke den. Sørg for, at brønden har en diameter på mindst 100 mm. Tilslut strømkablet til trykrøret med strips hver 2 m.

Hvad gør man, hvis pumpen ikke starter?

Kontrollér først overstrømsafbryderen: hvis den er udløst, vent til motoren er kølet af, og tænd den igen. Sørg for, at strømkablet er korrekt tilsluttet. Hvis problemet fortsætter, kontakt en kvalificeret tekniker.

Hvordan vedligeholder man pumpen?

Afbryd pumpen fra strømmen før vedligeholdelse. Rengør jævnligt pumpelegemet med rent vand og en blød klud. Kontrollér kablets og tilslutningernes tilstand. Om vinteren skal pumpen skilles ad og opbevares tørt og frostfrit.

Hvilken type strømkabel skal man bruge?

Brug det medfølgende strømkabel på 20 m. Hvis der er brug for en forlængerledning, skal den være vandtæt og installeres af en kvalificeret person. Kablet må ikke bruges til at transportere pumpen.

Kan pumpen køre tør?

Nej, tørkørsel er strengt forbudt. Det beskadiger pumpen uopretteligt. Pumpen skal altid være nedsænket under drift.

Hvad er de anbefalede opbevaringsforhold?

Opbevar pumpen et tørt, ventileret og frostfrit sted. Omgivelsestemperaturen skal være over 0 °C. Inden pumpen tages i brug efter opbevaring, skal dens funktion kontrolleres.

BRUGSANVISNING HT-ROBSON-SP2200-72 Hillvert

Denne brugervejledning er blevet oversat ved hjælp af maskinoversættelse. Vi har gjort alt for at sikre, at oversættelsen er nøjagtig, men vær opmærksom på, at automatiserede oversættelser ikke er perfekte og ikke er beregnet til at erstatte menneskelige oversættere. Den officielle version af brugervejledningen er på engelsk. Eventuelle forskelle mellem den oversatte version og den oprindelige engelske er ikke juridisk bindende. Hvis du har spørgsmål om nøjagtigheden af oversættelsen, bedes du henvise til den engelske version, som er den officielle reference. Flere sprogversioner er tilgængelige efter anmodning via [e-mail].

Tekniske data

Parameterbeskrivelse Parameterværdi
Produktnavn DYKPUMPE
Model	HT-ROBSON-SP1100-93	HT-ROBSON-SP1100-101	HT-ROBSON-SP2200-72
Nominel spænding [V~/Frekvens [Hz]	230/50
Nominel effekt[W] 1900 1700	3000
Udgangseffekt [W] 1100 1100	2200
Beskyttelsesklasse	I
Beskyttelsesgrad IP IP68
Dimensions [mm]	1090*80*80	980*90*90	1250x95
Vægt [kg]	16,65	17,25	25,6
Borehullets diameter [mm]	100
H Max. [m]	93	101	72
Maks. flowhastighed [L/min]	80	100	230
Maks. sandindhold i vand [%]	0,25
Maks. vandtemperatur. [°C]	35
Udløb	1.5"	1.25"	2"
Længde på strømkabel [m]	20
Maks. vandgennemstrømning [m3/t]	4,8	6	13,8
Parameterbeskrivelse	Parameterværdi
Produktnavn DYKPUMPE
Model	HT-ROBSON-SP550-80		HT-ROBSON-SP750-85
Nominel spænding [V~/Frekvens [Hz]	230/50
Nominel effekt[W]	1100 1500
Udgangseffekt [W]	550		750
Beskyttelsesklasse	I
Beskyttelsesgrad IP IP68
Dimensions [mm]	820*90*90	1190*71*71
Vægt [kg] 13,4 13,35
Borehullets diameter [mm]	100	80
H Max. [m] 80 85
Maks. flowhastighed [L/min]	50	60
Maks. sandindhold i vand [%]	0,25
Maks. vandtemperatur. [°C] 35
Udløb 1.25"
Længde på strømkabel [m] 20
Maks. vandgennemstrømning [m3/t]	3 3,6

Generel beskrivelse

Brugervejledningen er designet til at hjælpe med sikker og problemfri brug af enheden. Produktet er designet og fremstillet i overensstemmelse med strenge tekniske brugsbetingelser ved hjælp af de mest avancerede teknologier og komponenter. Desuden er den produceret i overensstemmelse med de strengeste kvalitetsstandarder.

BRUG IKKE ENHEDEN, MEDMINDRE DU HAR LÆST OG FORSTÅET DENNE BRUGERVEJLEDNING GRUNDIGT.

For at øge enhedens levetid og sikre problemfri drift skal du bruge den i overensstemmelse med denne brugervejledning og regelmæssigt udføre vedligeholdelsesopgaver. De tekniske data og specifikationer i denne brugervejledning er opdaterede. Producenten forbeholder sig ret til at foretage ændringer i forbindelse med kvalitetsforbedringer. Enheden er designet til at reducere risikoen for støjemission til et minimum under hensyntagen til teknologiske fremskridt og muligheder for støjreduktion.

Legende

Produktet opfylder de relevante sikkerhedsstandarder.

Læs instruktionerne før brug.

Produktet skal genbruges.

ADVARSEL! eller FORSIGTIG! eller HUSK! Gælder for den givne situation. (generelt adverselsskilt)

OBS! Advarsel om elektrisk stød!

OBS! Tegningerne i denne manual er kun til illustration, og nogle detaljer kan afvige fra det faktiske produkt.

Sikkerhed ved brug

OBS! Læs alle sikkerhedsadvarsler og alle instruktioner. Manglende overholdelse af advarsler og instruktioner kan resultere i elektrisk stød, brand og/eller alvorlig personskade eller endda død.

Udtrykkene "enhed" eller "produkt" bruges i advarslerne og instruktionerne til at henvise til arbejde med apparatet:

DYKPUMPE

Elektrisk sikkerhed

a) Stikket skal passe til stikkontakten. Du må ikke ændre stikket på nogen måde. Brug af originale stik og matchende stikkontakter reducerer risikoen for elektrisk stød.
b) Undgå at røre ved jordforbundne elementer som rør, varmeapparater, kedler og køleskabe. Der er øget risiko for elektrisk stød, hvis den jordede enhed udsættes for regn, kommer i direkte kontakt med en våd overflade eller bruges i et fugtigt miljø. Vand, der trænger ind i apparatet, øger risikoen for skader på apparatet og for elektrisk stød.
c) Rør ikke ved apparatet med våde eller fugtige hænder.
d) Brug kun kablet til det formål, det er beregnet til. Brug den aldrig til at bære enheden eller til at trække stikket ud af en stikkontakt. Hold kablet væk fra varmekilder, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede kabler øger risikoen for elektrisk stød.
e) Hvis du arbejder med enheden udendørs, skal du sørge for at bruge en forlængerledning, der er egnet til udendørs brug. Brug af en forlængerledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Brug ikke enheden, hvis netledningen er beskadiget eller viser tydelige tegn på slitage. En beskadiget netledning skal udskiftes af en kvalificeret elektriker eller producentens servicecenter.

Sikkerhed på arbejdspladsen

a) Sørg for, at arbejdspladsen er ren og godt oplyst. En rodet eller dårligt oplyst arbejdsplads kan føre til ulykker. Prøv at tænke fremad, observere, hvad der sker, og brug din sunde fornuft, når du arbejder med apparatet.
b) Brug ikke enheden i et potentielt eksplosivt miljø, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Apparatet frembringer gnister, som kan antænde støv eller dampe.
c) Hvis du opdager skader eller uregelmæssig drift, skal du straks slukke for enheden og rapportere det til en tilsynsførende uden forsinkelse.
d) Hvis du er i tvivl om, hvorvidt produktet fungerer korrekt, eller hvis du finder skader, skal du kontakte producentens servicecenter.

e) Kun producentens servicecenter må udføre reparationer på produktet. Forsøg ikke selv at udføre reparationer!
f) I tilfælde af brand skal du bruge en pulver- eller kuldioxid (CO2)-brandslukker (en, der er beregnet til brug på strømførende elektriske apparater) til at slukke den.
g) Børn eller uautoriserede personer må ikke komme ind på en arbejdsstation. (En distraktion kan resultere i tab af kontrol over enheden).
h) Kontrollér regelmæssigt sikkerhedsmærkaternes tilstand. Hvis etiketterne er ulæselige, skal de udskiftes.
i) Opbevar venligst denne manual til senere brug. Hvis denne enhed overdrages til en tredjepart, skal manualen overdrages sammen med den.
j) Opbevar emballageelementer og små monteringsdele på et sted, der ikke er tilgængeligt for børn.
k) Hold apparatet væk fra børn og kæledyr.
I) Hvis denne enhed bruges sammen med andet udstyr, skal de øvrige brugsanvisninger også følges.

HUSK! Beskyt børn og andre tilskuere, när du bruger apparatet.

Personlig sikkerhed

a) Brug ikke apparatet, hvis du er træt, syg eller påvirket af alkohol, narkotika eller medicin, som i væsentlig grad kan forringe evnen til at betjene apparatet.
b) Maskinen må kun betjenes af fysisk egnede personer, der er i stand til at håndtere maskinen, er korrekt uddannet, har gennemgået denne betjeningsvejledning og har modtaget undervisning i sundhed og sikkerhed på arbejdspladsen.
c) Brug din sunde fornuft og vær opmærksom, når du arbejder med enheden. Midlertidigt tab af koncentration under brug af apparatet kan føre til alvorlige skader.
d) For at undgå, at enheden tændes ved et uheld, skal du sørge for, at tænd-/slukknappen står på OFF, før du tilslutter den til en strømkilde.
e) Lad være med at overvurdere dine evner. Når du bruger enheden, skal du holde balancen og være stabil hele tiden. Det sikrer bedre kontrol over enheden i uventede situationer.
f) Enheden er ikke et stykke legetøj. Børn skal være under opsyn for at sikre, at de ikke leger med enheden.
g) Sæt ikke dine hænder eller andre genstande ind i enheden, mens den er i brug!

Sikker brug af enheden

a) Maskinen skal være placeret på et stabilt underlag. Brug de rigtige værktøjer til den givne opgave. En korrekt valgt enhed vil udføre den opgave, den er designet til, bedre og på en mere sikker måde.
b) Brug ikke enheden, hvis tænd-/slukknappen ikke fungerer korrekt (den tænder og slukker ikke for enheden). Enheder, der ikke kan tændes og slukkes med ON/OFF-knappen, er farlige, bør ikke betjenes og skal repareres.
c) Sørg for, at stikket er taget ud af stikkontakten, før du foretager justeringer eller udskifter tilbehør, eller før du lægger enheden til side. Sådanne forholdsregler vil reducere risikoen for at aktivere enheden ved

et uheld.

d) Afbryd enheden fra strømforsyningen, før du påbegynder justering, rengøring og vedligeholdelse. En sådan forebyggende foranstaltning reducerer risikoen for utilsigtet aktivering.

e) Når den ikke er i brug, skal den opbevares på et sikkert sted, væk fra børn og personer, der ikke er fortrolige med enheden, og som ikke har læst brugervejledningen. Apparatet kan udgøre en fare i hænderne på uerfarne brugere.

f) Hold enheden i perfekt teknisk stand. Før hver brug skal du tjekke for generelle skader og især for revnede dele eller elementer og for andre forhold, der kan påvirke den sikre drift af enheden. Hvis du opdager en skade, skal du aflevere enheden til reparation før brug.

g) Opbevar enheden utilgængeligt for børn.

h) Reparation eller vedligeholdelse af enheden skal udføres af kvalificerede personer, og der må kun bruges originale reservedele. Det sikrer en sikker brug.

i) For at sikre enhedens funktionsdygtighed må de fabriksmonterede afskærmninger ikke fjernes, og skruerne må ikke løsnes.

j) Når du transporterer og håndterer enheden mellem lageret og destinationen, skal du overholde de arbejdsmiljø- og sikkerhedsprincipper for manuelle transportoperationer, der gælder i det land, hvor enheden skal bruges.

k) Undgå situationer, hvor enheden holder op med at fungere under brug på grund af for stor belastning. Det kan resultere i overophedning af drivelementerne og beskadigelse af enheden.

I) Rør ikke ved leddelte dele eller tilbehør, medmindre enheden er koblet fra strømkilden.

m) Apparatet må ikke flyttes, justeres eller drejes under arbejdet.

n) Rengør enheden regelmæssigt for at forhindre, at der samler sig genstridigt snavs.

o) Enheden er ikke et stykke legetøj. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn af en voksen person.

p) Kør ikke enheden, när den er tom.

q) Det er forbudt at gribe ind i enhedens struktur for at ændre dens parametre eller tekniske tilstand.

r) Hold enheden væk fra ild- og varmekilder.

s) Maskinen skal være placeret på et stabilt underlag.

OBS! På trods af apparatets sikre design og dets beskyttelsesfunktioner, og på trods af brugen af ekstra elementer til beskyttelse af operatøren, er der stadig en lille risiko for ulykker eller skader, når apparatet bruges. Vær opmærksom og brug din sunde fornuft, når du bruger enheden.

Brugsbetingelser

Produktet er designet til at pumpe rent vand op til 35°C fra dybe vandbrønde.

Brugeren er ansvarlig for enhver skade, der opstår som følge af utilsigtet brug af enheden.

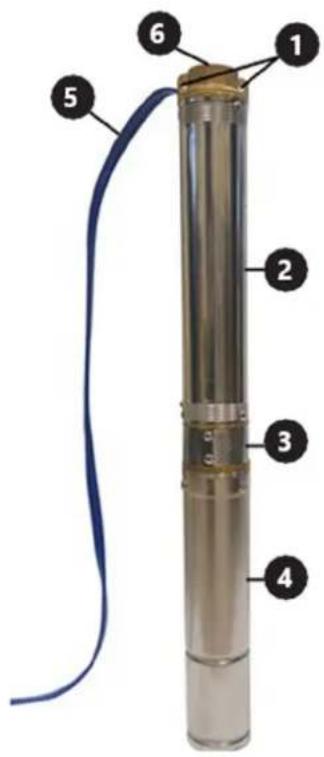

Enhedens dele

3- Gitter til vandindtag

4- Motorhus

6- Åbning til udledning af vand

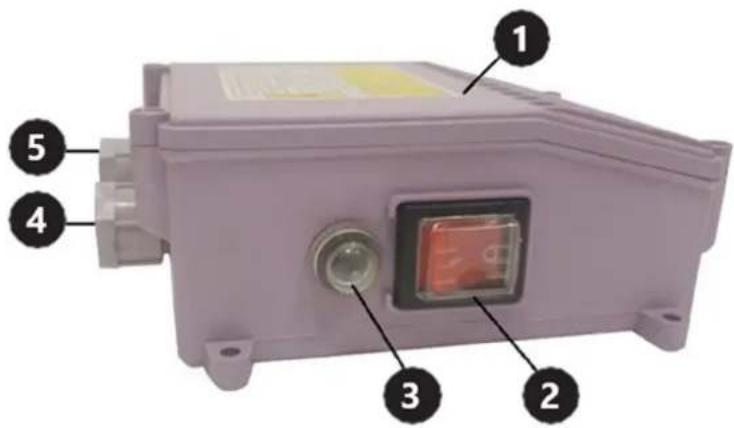

Kontrolpanel

Klargøring til brug af apparatets placering

• Kun en person med de rette kvalifikationer og færdigheder må sætte de elektriske forbindelser på plads og installere pumpen.
• Tilslut enhedens strømkabel i overensstemmelse med det elektriske diagram, der følger med denne vejledning.
• Kontrolpanelet skal placeres på et sted, der er beskyttet mod vandindtrængning. Betjen ikke apparatet med våde hænder.
• Eventuelle forlængelser af strømkablet skal være hermetisk lukkede og udføres af en person med de rette kvalifikationer.
• Brug ikke strømkablet til at bære enheden.
• Pumpen skal være jordet. Brug en fejlstrømsafbryder på op til 30 mA i det elektriske system.
• Afbryd straks strømforsyningen, hvis pumpen ikke fungerer korrekt, eller hvis strømkablets isolering er beskadiget.
  • Tænd ikke for pumpen, när du står i vand eller er barfodet på en våd, elektrisk ledende overflade.
• Installer pumpen i en brønd i lodret position.
  • Før du sænker pumpen ned i en brønd, skal du sørge for, at slammet er blevet renset ud.
• Brug ikke pumpen til at pumpe snavset vand (f.eks. forurenet med olie, partikler, slibende partikler osv.)
• Brug ikke pumpen til saltvand, ætsende stoffer, brandfarlige væsker osv.
• Må ikke bruges sammen med vand, der overstiger 35 °C.
• Hvis pumpen installeres i en boring, der er for bred, vil det føre til utilstrækkelig køling, og enheden vil blive overophedet. I dette tilfælde skal der installeres en kølekappe.
• Start ikke pumpen, før den er nedsænket i vand. "Tør" drift resulterer i permanent skade på pumpen. Pumpen skal være helt neddykket, og vandoverfladen skal være mindst 2 m over vandudløbshullerne.
• Fastgør strømkablet til leveringsrøret (f.eks. ved hjælp af kabelbindere) for mindst hver 2. m for at undgå, at kablet bremses af sin egen vægt.
• Brug en kontraventil til at beskytte pumpen mod tilbagevendende vandpåvirkning.
  • Før du sænker pumpen ned i en ny boring, skal du sikre dig, at slam, silt og sand er blevet renset grundigt.

• Det anbefales ikke at bruge pumpen til at pumpe vand med et højt mineralindhold. Vand med et højt mineralindhold kan resultere i aflejringer på pumpehuset og forhindre korrekt køling af motoren, hvilket igen kan føre til overophedning og beskadige motoren.

• Brug ikke pumpen, hvis omgivelsestemperaturen er under nul. Frossent vand vil beskadige enheden og vandforsyningssystemet til overfladen.
  • Vandudløbet må ikke blokeres under brug.

• Brug et reb (helst standardnylon), der er fastgjort til pumpehåndtaget, til at løfte, bære og sænke pumpen ned i en brønd.
• Produktet skal bruges under opsyn af en person med passende viden om dets brug og betjening.

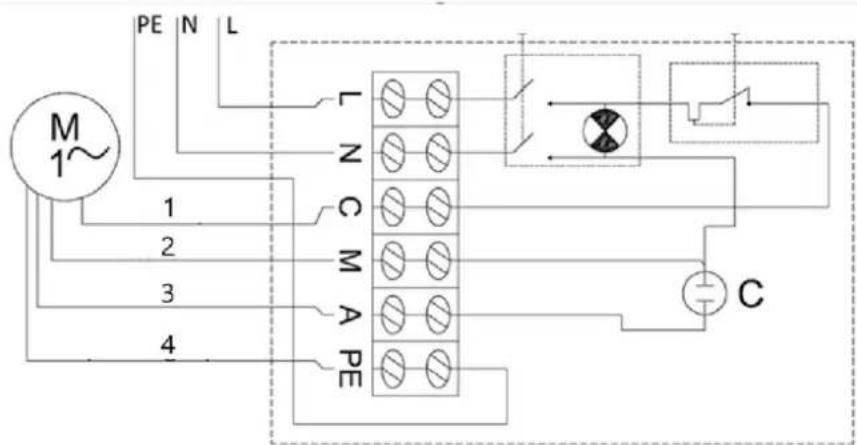

Elektrisk kredsløbsdiagram:

For at tænde for pumpen skal du sætte tænd-/slukknappen i positionen On. Hvis overstrømsafbryderen udløses af en kortslutning, overophedning osv., skal du, når problemet er løst (årsagen til overstrømsafbryderens udløsning), udløse afbryderen ved at trykke på afbryderknappen på kontrolpanelets hus.

Afmontering af pumpen

I områder, hvor temperaturen falder til under nul, skal pumpen afmonteres for vintersæsonen og opbevares i overensstemmelse med retningslinjerne i afsnittet "Transport og opbevaring".

For at afmontere pumpen:

• Sæt tænd-/slukknappen i positionen Off ("0").
• Afbryd pumpen fra strømkilden.
• Træk pumpen op af borehullet ved hjælp af stål eller et andet sikkert reb, der er fastgjort til pumpehåndtagene.
• Frakobl vandforsyningsrøret fra pumpen.
  • Tøm eventuelt resterende vand i pumpen ved at vende den på hovedet.
  • Når pumpen er tør, er den klar til at blive opbevaret sikkert.

• Man bør undgå at ryste, vælte og vende enheden på hovedet, når man transporterer den. Opbevar den på et ordentligt ventileret sted med tør luft og uden ætsende gas.
• Opbevar enheden i vandret position ved omgivelsestemperaturer over nul. Hvis pumpen har været opbevaret i mere end et par dage, skal du sikre dig, at enheden fungerer korrekt, før du installerer den igen.

• Tag stikket ud af stikkontakten, og lad apparatet køle helt af før hver rengøring, justering eller udskiftning af tilbehør, eller hvis apparatet ikke bruges. Vent på, at de roterende elementer stopper.
• Brug kun ikke-ætsende rengøringsmidler til at rengøre overfladen.
• Opbevar enheden på et tørt, køligt sted, fri for fugt og direkte sollys.
• Enheden skal inspiceres regelmæssigt for at kontrollere dens tekniske effektivitet og opdage eventuelle skader.
• Brug ikke skarpe og/eller metalgenstande til rengøring (f.eks. en stålbørste eller en metalspatel), da de kan beskadige apparatets overflademateriale.
• Rengør ikke enheden med syreholdige stoffer, midler til medicinske formål, fortynder, brændstof, olie eller andre kemiske stoffer, da det kan beskadige enheden.
• Rengør enheden for organiske aflejringer efter hver brug med en stråle rent vand og en blød klud.

Bortskaffelse af brugte enheder

Bortskaf ikke denne enhed i det kommunale affaldssystem. Aflever den på et genbrugs- og indsamlingssted for elektriske apparater. Tjek symbolet på produktet, brugsanvisningen og emballagen. Den plast, der bruges til at konstruere enheden, kan genbruges i overensstemmelse med deres mærkning. Ved at vælge at genbruge yder du et væsentligt bidrag til beskyttelsen af vores miljø. Kontakt de lokale myndigheder for at få oplysninger om din lokale genbrugsstation.

Problemløsning

Problem	Mulig	årsag
Enheden starter ikke	Overstrømsafbryder er udløst	Afhjælp årsagen til, at afbryderen udløses. Vent på, at motoren køler af. Nulstil afbryderen til dens oprindelige position.
	Ingen strøm	Sørg for, at strømkablet er tilsluttet korrekt.
	Beskadiget motor eller strømkabel	Ring til din agent eller en kvalificeret tekniker.
Enheden starter, men pumper ikke / pumper kun lidt vand	Vandtilførsel tilstoppet Fjern blokeringen.
	Utætte vandtilslutninger Forsegl forbindelserne.
	Utilstrækkelig vandstand i boringen	Kontroller vandstanden.Pumpen skal være mindst 2 m under vandoverfladen.
	Vandforsyningshøjde for høj	Installer pumpen i overensstemmelse med dens tekniske specifikationer.
