NAUDOJIMO INSTRUKCIJA HT-ROBSON-SP2200-72 Hillvert

Šis vartotojo vadovas buvo išverstas naudojant mašininį vertimą. Déjome visas pastangas, kad vertimas būtų tikslus, tačiau atminkite, kad automatiniai vertimai nėra tobuli ir nėra skirti pakeisti žmonių vertėjus. Oficiali vartotojo vadovo versija yra anglų kalba. Bet kokie skirtumai tarp išverstos versijos ir originalo anglų kalba nėra teisiškai įpareigojantys. Jei turite klausimų dėl vertimo tikslumo, žr. versiją anglų kalba, kuri yra oficiali nuoroda. Daugiau kalbų versijų galite gauti pateikę užklausą [e-mail].

Techniniai duomenys

Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	PANDARDAS SIURBLAS
Modelis	HT-ROBSON-SP1100-93	HT-ROBSON-SP1100-101	HT-ROBSON-SP2200-72
Nominali jtampa [V~] / dažnis [Hz]	230/50
Nominali galia [W] 1900 1700	3000
Išėjimo galia [W]	1100	1100	2200
Apsaugos klasė	I
Apsaugos reitingas IP IP68
Matmenys [mm]	1090*80*80	980*90*90	1250x95
Svoris [kg]	16,65	17,25	25,6
Gręžinio skersmuo [mm]	100
H Maks. [m]	93	101	72
Maks. srautas [l/min]	80	100	230
Maks. smėlio kiekis vandenyje [%]	0,25
Maks. vandens temp. [°C]	35
Išleidimo anga	1.5"	1.25"	2"
Maitinimo laido ilgis [m]	20
Maks. vandens srautas [m3/h]	4,8	6	13,8
Parametru aprašymas	Parametru reikšmė
Produkto pavadinimas	PANDARDAS SIURBLAS
Modelis	HT-ROBSON-SP550-80	HT-ROBSON-SP750-85
Nominali jtampa [V~] / dažnis [Hz]	230/50
Nominali galia [W]	1100	1500
Išėjimo galia [W]	550	750
Apsaugos klasė	I
Apsaugos klasė IP	IP68

Matmenys [mm]	820*90*90	1190*71*71
Svoris [kg] 13,4 13,35
Grężinio skersmuo [mm]	100	80
H Maks. [m] 80 85
Maks. srautas [l/min]	50	60
Maks. smėlio kiekis vandenyje [%]	0,25
Maks. vandens temp. [°C] 35
Išleidimo anga 1.25"
Maitinimo laido ilgis [m] 20
Maks. vandens srautas [m3/h]	3	3,6

Bendras aprašymas

Naudojimo vadovas skirtas padėti saugiai ir be problemų naudoti įrenginį. Gaminys suprojektuotas ir pagamintas laikantis griežtu techninių nurodymų, naudojant naujausias technologijas ir komponentus. Be to, jis gaminamas laikantis griežčiausių kokybės standartų.

NENAUDOKITE PRIETAISO, NES AIDŽIAI PERSKAITYTE IR SUPRASTOJATE ŠJ NAUDOTOJIMO VADOVA.

Norėdami pailginti įrenginio gaminio naudojimo laiką ir užtikrinti, kad jis veiktų be problemų, naudokite jį pagal šį vartotojo vadovą ir reguliariai atlikite techninės priežiūros darbus. Techniniai duomenys ir specifikacijos šiame vartotojo vadove yra atnaujinti. Gamintojas pasilieka teisę daryti pakeitimus, susijusius su kokybės gerinimu. įrenginys sukurtas taip, kad iki minimumo sumažintų triukšmo emisijos riziką, atsižvelgiant į technologijų pažangą ir triukšmo mažinimo galimybes.

Legenda

CE !

Gaminys atitinka atitinkamus saugos standartus.

Prieš naudodami perskaitykite instrukcijas.

Produktas turi būti perdirbtas.

JSPĖJIMAS! arba ATSARGIAI! arba ATMINKITE! Taikoma konkrečiai situacijai.

(bendras įspėjamasis ženklas)

DĖMESIO! Įspėjimas apie elektros smūgį!

I klasès apsauga.

DĖMESIO! Prietaiso mechanizmas gali rimtai susižaloti arba sukelti mirtį.

ATKREIPKITE DÉMES!! Šio vadovo bréžiniai yra tik iliustravimo tikslais ir kai kuriomis detalémis gali skirtis nuo tikrojo gaminio.

Naudojimo sauga

DĖMESIO! Perskaitykite visus saugos įspėjimus ir instrukcijas. Perspėjimų ir instrukcijų nesilaikymas gali sukelti elektros smūgį, gaisrą ir (arba) rimtus sužalojimus ar net mirtį.

Įspėjimuose ir instrukcijose vartojami terminai „prietaisas“ arba „produktas“, nurodant:

PANDARDAS SIURBLAS

Elektros sauga

a) Kištukas turi tilpti j lizdą. Jokiu būdu nemodifikuokite kištuko. Naudojant originalius kištukus ir atitinkamus lizdus sumažėja elektros smūgio rizika.
b) Stenkitės neliesti jžemintų elementų, tokių kaip vamzdžiai, šildytuvai, katilai ir šaldytuvai. Padidėja elektros smūgio rizika, jei jžemintas jrenginys yra veikiamas lietaus, tiesiogiai liečiasi su šlapiu paviršiumi arba veikia drėgnoje aplinkoje. ↓ prietaisą patekęs vanduo padidina prietaiso sugadinimo ir elektros smūgio riziką.
c) Nelieskite prietaiso šlapiomis ar drėgnomis rankomis.
d) Kabelj naudokite tik pagal paskirtj. Niekada nenaudokite jo prietaisui nešti arba kištuko ištraukti iš lizdo. Laikykite laidą toliau nuo šilumos šaltinių, alyvos, aštrių briaunų ar judančių dalių. Pažeisti arba susipainioję laidai padidina elektros smūgio riziką.
e) Jei dirbate su jrenginiu lauke, būtinai naudokite ilginamajj laidą, tinkamą naudoti lauke. Naudojant ilginimo laidą, tinkamą naudoti lauke, sumažėja elektros smūgio rizika.
f) Nenaudokite prietaiso, jei maitinimo laidas yra pažeistas arba yra akivaizdžių nusidėvėjimo požymių. Pažeistą maitinimo laidą turi pakeisti kvalifikuotas elektrikas arba gamintojo techninės priežiūros centras.

Saugumas darbo vietoje

a) Įsitikinkite, kad darbo vieta yra švari ir gerai apšviesta. Netvarkinga arba prastai apšviesta darbo vieta gali sukelti nelaimingų atsitikimų. Stenkitės galvoti į priekį, stebėti, kas vyksta, ir dirbdami su įrenginiu vadovaukitės sveiku protu.
b) Nenaudokite prietaiso potencialiai sprogioje aplinkoje, pavyzdžiui, ten, kur yra degių skysčių, dujų ar dulkių. Prietaisas sukuria kibirkštis, kurios gali uždegti dulkes ar garus.
c) Pastebėję pažeidimą ar neregularų veikimą, nedelsdami išjunkite įrenginį ir nedelsdami praneškite apie tai prižiūrėtojui.
d) Jei nesate tikri, ar gaminys veikia tinkamai, arba pastebėjote pažeidimų, susisiekite su gamintojo aptarnavimo centru.
e) Tik gamintojo techninės priežiūros centras gali taisyti gaminį. Nebandykite taisyti patys!
f) Gaisro atveju gesinimui naudokite miltelinj arba anglies dioksido (CO2) gesintuvą (skirtą naudoti su įtampingu elektros prietaisu).
g) Vaikams ar pašaliniams asmenims jeiti į darbo vietą draudžiama. (Dėl išsiblaškymo galite prarasti įrenginio kontrolę).

h) Reguliariai tikrinkite saugos etikečių būklę. Jei etiketės nejskaitomos, jas reikia pakeisti.
i) Išsaugokite šj vadovą, kad galėtumėte pasinaudoti ateityje. Jei šis jrenginys perduodamas trečiajai šaliai, kartu su juo turi būti perduotas ir vadovas.
j) Pakavimo elementus ir mažas surinkimo dalis laikykite vaikams nepasiekiamoje vietoje.
k) Saugokite prietaisą nuo vaikų ir gyvūnų.
I) Jei šis prietaisas naudojamas kartu su kita jranga, taip pat turi būti laikomasi likusių naudojimo instrukcijų.

ATMINKITE! Naudodami prietaisą saugokite vaikus ir kitus pašalinius asmenis.

Asmeninis saugumas

a) Nenaudokite prietaiso pavargę, susirgę arba apsvaigę nuo alkoholio, narkotinių medžiagų ar vaistų, kurie gali labai pabloginti gebėjimą valdyti prietaisą.
b) Mašiną gali valdyti fiziškai tinkami asmenys, kurie gali valdyti mašiną, yra tinkamai apmokyti, peržiūrėjo šj naudojimo vadovą ir yra apmokyti darbuotojų sveikatos ir saugos klausimais.
c) Dirbdami su jrenginiu vadovaukitės sveiku protu ir būkite budrūs. Laikinas koncentracijos praradimas naudojant prietaisą gali sukelti rimtų sužalojimų.
d) Kad prietaisas netyčia nejsijungtu, prieš prijungdami prie maitinimo šaltinio jsitikinkite, kad jungiklis yra OFF padėtyje.
e) Nepervertinkite savo sugebėjimų. Naudodami įrenginį išlaikykite pusiausvyrą ir visada būkite stabilūs. Tai užtikrins geresnę įrenginio valdymą netikėtose situacijose.
f) Prietaisas nėra žaislas. Vaikai turi būti prižiūrimi, kad jie nežaistų su prietaisu.
g) Nekiškite rankų ar kitų daiktų į prietaisą, kai jis naudojamas!

Saugus jrenginio naudojimas

a) Neperkraukite jrenginio. Naudokite tinkamas priemones duotai užduočiai atlikti. Teisingai parinktas jrenginys geriau ir saugiau atliks užduotj, kuriai jis buvo sukurtas.
b) Nenaudokite jrenginio, jei jjungimo/išjungimo jungiklis neveikia tinkamai (jrenginio nejjungia ir neišjungia). Prietaisai, kurių negalima jjungti ir išjungti naudojant jjungimo/išjungimo jungiklj, yra pavojingi, jų negalima naudoti ir juos reikia taisyti.
c) Prieš reguliuodami, keisdami priedus arba padėdami įrenginį i šalį, įsitikinkite, kad kištukas ištrauktas iš lizdo. Tokios atsargumo priemonės sumažins riziką netyčia jjungti įrenginį.
d) Prieš pradėdami reguliuoti, valyti ir prižiūrėti, atjunkite įrenginį nuo maitinimo šaltinio. Tokia prevencinė priemonė sumažina atsitiktinio jsijungimo riziką.
e) Kai nenaudojate, laikykite saugioje vietoje, nepasiekiamoje vaikų ir žmonių, kurie nėra susipažinę su prietaisu ir neperskaitė vartotojo vadovo. Prietaisas gali kelti pavojų nepatyrusių naudotojų rankose.
f) Laikykite prietaisą nepriekaiśtingos techninės būklės. Prieš kiekvieną naudojimą patikrinkite, ar nėra bendru pažeidimų, ypač patikrinkite, ar nėra įtrūkusių dalių ar elementų ir ar nėra kitų sąlygų, kurios gali turėti įtakos saugiam įrenginio veikimui. Jei aptinkama pažeidimų, prieš naudodami prietaisą atiduokite

taisyti.

g) Prietaisą laikykite vaikams nepasiekiamoje vietoje.

h) Prietaiso remonta arba technine priežiūrą turi atlikti kvalifikuoti asmenys, naudojant tik originalias atsargines dalis. Tai užtikrins saugų naudojimą.

i) Kad prietaisas veiktų patikimai, nenuimkite gamykloje sumontuotų apsaugų ir neatlaisvinkite varžtų.

j) Gabendami ir tvarkydami prietaisą tarp sandėlio ir paskirties vietos, laikykitės darbuotojų sveikatos ir saugos principų, taikomų gabenant rankiniu būdu, galiojančių šalyje, kurioje jrenginys bus naudojamas.

k) Venkite situaciju, kai prietaisas nustoja veikti naudojimo metu dėl per didelės apkrovos. Dėl to gali perkaisti pavaros elementai ir sugadinti įrenginį.

I) Nelieskite šarnyrinių dalių ar priedų, nebent įrenginys buvo atjungtas nuo maitinimo šaltinio.

m) Darbo metu nejudinkite, nereguliuokite ir nesukite prietaiso.

n) Reguliariai valykite prietaisą, kad nesikauptų sunkiai įveikiami nešvarumai.

o) Prietaisas né ra žaislas. Vaikai negali atlikti valymo ir priežiūros darbų be suaugusio asmens priežiūros.

p) Nenaudokite jrenginio, kai jis tuščias.

q) Draudžiama kištis i jrenginio konstrukciją, siekiant pakeisti jo parametrus ar techninę būklę.

r) Prietaisą laikykite toliau nuo ugnies ir karščio šaltinių.

s) Neperkraukite jrenginio.

DĖMESIO! Nepaisant saugios prietaiso konstrukcijos ir jo apsauginių savybių bei papildomų operatorių saugančių elementų naudojimo, naudojant prietaisą išlieka nedidelė nelaimingo atsitikimo ar susižalojimo rizika. Naudodami įrenginį būkite budrūs ir vadovaukitės sveiku protu.

Naudojimo gairès

Produktas skirtas siurbti švarų vandenį iki 35°C iš giliavandenių gręžinių.

Naudotojas atsako už bet kokią žalą, atsiradusią dėl prietaiso naudojimo ne pagal paskirtį.

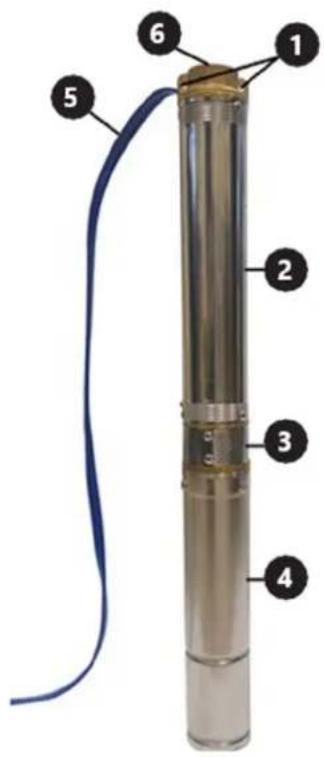

Prietaiso dalys

6- Vandens išleidimo anga

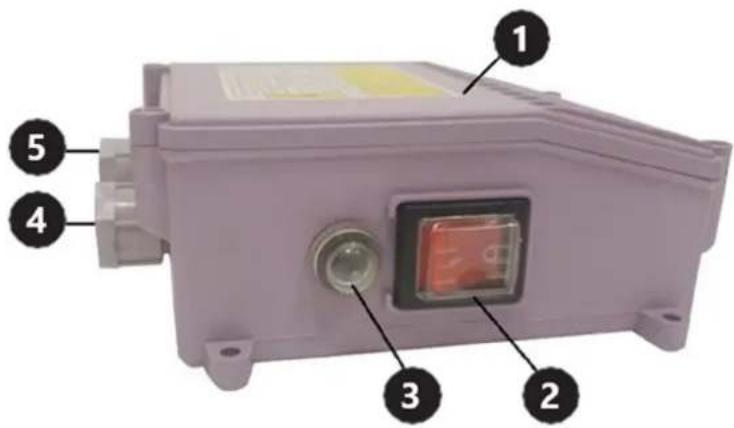

Valdymo skydelis

3- Viršsrovių grandinės pertraukiklis

4- Siurblio maitinimo kabelio sandariklis

5- Maitinimo kabelio sandariklis

Prietaiso vietos paruošimas naudoti

• Tik atitinkamą kvalifikaciją ir įgūdžius turintis asmuo turėtų prijungti elektros jungtis ir sumontuoti siurblį.
• Prijunkite jrenginio maitinimo kabelj pagal šiose instrukcijose pateiktą elektros schemą.
• Valdymo skydelis turi būti nuo vandens patekimo apsaugotoje vietoje. Nenaudokite prietaiso šlapiomis rankomis.
• Jei reikia, maitinimo laido pratęsimas turi būti hermetiškai užsandarintas ir atlikti atitinkamą kvalifikaciją turinčio asmens.
  • Prietaisui nešioti nenaudokite maitinimo laido.
  • Siurblys turi būti jžemintas. Elektros sistemoje naudokite liekamosios srovės įtaisą iki 30 mA.
  • Nedelsdami atjunkite nuo maitinimo šaltinio, jei siurblys neveikia arba pažeista maitinimo kabelio izoliacija.
• Nejjunkite siurblio, kai stovite vandenyje arba basomis kojomis ant šlapio, elektrai laidžio paviršiaus.
  • Istatykite siurblj i šulinj vertikalioje padėtyje.
• Prieš nuleisdami siurblj i grežinj, jsitikinkite, kad dumblas buvo išvalytas.
• Nenaudokite siurblio nešvariam vandeniui siurbti (pvz., užteršto alyva, dalelėmis, abrazyvinėmis dalelėmis ir pan.).
  • Nenaudokite siurblio sūriam vandeniui, èsdinančioms medžiagoms, degiems skysčiams ir kt.
  • Nenaudoti su vandeniu, kurio temperatūra viršija 35 °C.
• Jei siurblys bus sumontuotas per plačiame grężinyje, aušinimas bus nepakankamas ir prietaisas perkais. Tokiu atveju reikia sumontuoti aušinimo apvalkalą.
• Nejjunkite siurblio, kol jis nėra panardintas į vandenį. „Sausas“ veikimas sukelia nuolatinį siurblio pažeidimą. Siurblys turi būti visiškai panardintas, o vandens paviršius turi būti bent 2 m virš vandens išleidimo angų.
• Pritvirtinkite maitinimo kabelj prie tiekimo vamzdžio (pavyzdžiui, naudodami kabelių jungtis) bent kas 2 m, kad kabelis nestabdytu nuo savo svorio.
• Norėdami apsaugoti siurblį nuo grįžtančio vandens poveikio, naudokite atbulinį vožtuvą.
• Prieš nuleisdami siurblį į naują gręžinį, įsitikinkite, kad dumblas, dumblas ir smėlis yra kruopščiai išvalyti.
• Nerekomenduojama naudoti siurblio vandens, kuriame yra daug mineralų, siurbimui. Vandenyje, kuriame yra daug mineralinių medžiagų, ant siurblio korpuso gali atsirasti nuosėdų, trukdančių tinkamai aušinti variklį, o tai savo ruožtu gali perkaisti ir sugadinti variklį.
• Nenaudokite siurblio, jei aplinkos temperatūra yra žemesnė už nulį. Užšalęs vanduo sugadins įrenginį ir vandens tiekimo į paviršių sistemą.

• Naudodami neuždenkite vandens išleidimo angos.
- Norėdami pakelti, nešti ir nuleisti siurblį į gręžinį, naudokite prie siurblio rankenos pritvirtintą virve (pageidautina standartini nailona).
- Produktas turi būti naudojamas prižiūrint asmeniui, turinčiam atitinkamu žinių apie jo naudojima ir veikima.

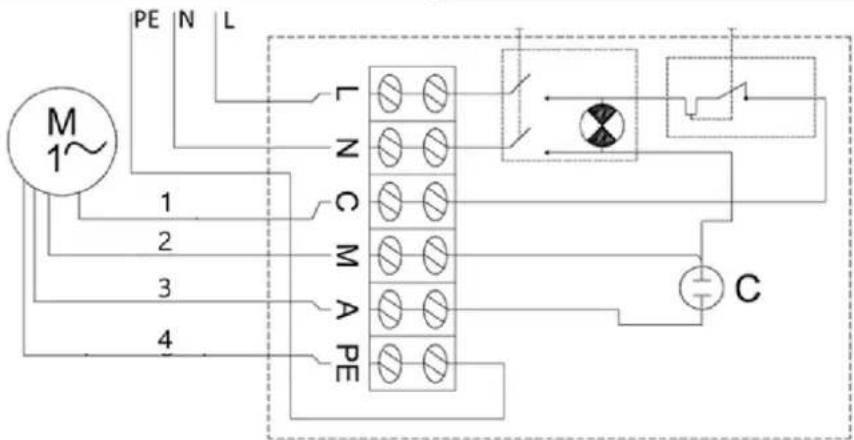

Elektros laidų schema

Prietaiso naudojimas

Norėdami jjungti siurblį, nustatykite jjungimo/išjungimo jungiklj į padėtį Jjungta. Jei viršsrovių grandinės pertraukiklis suveikia dėl trumpojo jungimo, perkaitimo ir pan., kai problema bus išspręsta (viršsrovės grandinės pertraukiklio suveikimo priežastis), atleiskite grandinės pertraukiklj paspausdami grandinės pertraukiklio mygtuką valdymo skydelio korpuse.

Siurblio išmontavimas

Vietose, kur temperatūra nukrenta žemiau nulio, žiemos sezonui išardykite siurblį ir laikykite jį pagal nurodymus, pateiktus skyriuje „Transportavimas ir sandėliavimas“.

Norėdami išmontuoti siurblį:

• Jjungimo/išjungimo jungiklj nustatykite j padėtį lšjungta („0“).
• Atjunkite siurblj nuo maitinimo šaltinio.
• Ištraukite siurblj iš grežinio naudodami plieną arba kitą saugią virve, pritvirtinta prie siurblio rankenu.
  • Atjunkite vandens tiekimo vamzdi nuo siurblio.
  • Ištuštinkite siurblyje likusj vandenj apversdami ji aukštyn kojomis.
  • Kai siurblys išdžiūsta, jis yra paruoštas saugiai laikyti.

Transportavimas ir sandėliavimas

• Transportuojant prietaisą reikia vengti purtyti, sudužti ir apversti. Laikykite jį tinkamai vėdinamoje vietoje su sausu oru ir be jokių korozinių dujų.
• Prietaisą laikykite aukštesnėje nei nulio aplinkos temperatūroje horizontalioje padėtyje. Jei siurblys buvo laikomas ilgiau nei kelias dienas, prieš vėl montuodami įsitikinkite, kad prietaisas tinkamai veikia.

Valymas ir priežiūra

• Prieš kiekvieną valymą, reguliavimą ar priedų keitimą arba jei prietaisas nenaudojamas, ištraukite maitinimo kištuką ir leiskite prietaisui visiškai atvėsti. Palaukite, kol besisukantys elementai sustos.
• Paviršiui valyti naudokite tik nekorozinius valiklius.
• Laikykite jrenginj sausoje, vėsioje vietoje, kurioje nėra drėgmės ir tiesioginių saulės spindulių.
• Prietaisas turi būti reguliariai tikrinamas, siekiant patikrinti jo techninį efektyvumą ir pastebėti bet kokius pažeidimus.
• Valymui nenaudokite aštrių ir (arba) metalinių daiktų (pvz., vielinio šepečio ar metalinės mentelės), nes jie gali pažeisti prietaiso paviršiaus medžiagą.
• Nevalykite prietaiso rūgštinėmis medžiagomis, medicininėmis priemonėmis, skiedikliais, degalais, alyvomis ar kitomis cheminėmis medžiagomis, nes tai gali sugadinti jrenginj.
• Organines nuosėdas nuo prietaiso nuvalykite po kiekvieno naudojimo švaraus vandens srove ir minkšta šluoste.

Naudotų prietaisų išmetimas

Neišmeskite šio prietaiso j komunalinių atliekų sistemas. Perduokite jj j elektros ir elektros prietaisų perdirbimo ir surinkimo punktą. Patikrinkite simbolį ant gaminio, naudojimo instrukcijos ir pakuotės. Prietaisui pagaminti panaudotas plastikas gali būti perdirbamas pagal jų ženklinimą. Pasirinkdami perdirbimą, labai prisidedate prie mūsų aplinkos apsaugos. Norėdami gauti informacijos apie vietinę perdirbimo įmonę, susisiekite su vietinėmis valdžios institucijomis.

Trikčių šalinimas

Problema	Galima	prležastis
Prietaisas nejsijungia	Suveikė viršsrovių grandinės pertraukiklis	Pašalinkite grandinės pertraukiklio išjungimo priežastį. Palaukite, kol variklis atvės. Iš naujo nustatykite grandinės pertraukikljį pradinę padėtį.
	Nėra galios	Įsitikinkite, kad maitinimo laidas tinkamai prijungtas.
	Pažeistas variklis arba maitinimo laidas	Paskambinkite savo agentui arba kvalifikuotam technikai.
	Vandens tiekimas užsikimšęs	Pašalinkite blokavimą.
	Nesandarios vandens jungtys Užsandarinkite jungtis.
Įrenginys įsijungia, bet nepumpuoja / siurbia tik šiek tiek vandens	Nepakankamas vandens lygis gręžinyje	Patikrinkite vandens lygi. Siurblys turi būti bent 2 m žemiau vandens paviršiaus.
	Vandens tiekimo galvutė per aukšta	Sumontuokite siurblį pagal jo technines specifikacijas.
