HT-ROBSON-SP2200-72 - потопяема помпа Hillvert - Безплатно ръководство за потребителя

Вид продукт	Потопяема помпа
Марка	Hillvert
Модел	HT-ROBSON-SP2200-72
Номинално напрежение	230 V ~ / 50 Hz
Номинална мощност	3000 W
Изходна мощност	2200 W
Клас на защита	I
Степен на защита	IP68
Размери (Д x диаметър)	1250 x 95 mm
Тегло	25,6 kg
Мин. диаметър на кладенец	100 mm
Макс. манометрична височина	72 m
Макс. дебит	230 L/min (13,8 m³/h)
Макс. съдържание на пясък	0,25 %
Макс. температура на водата	35 °C
Изходна връзка	2"
Дължина на кабела	20 m
Приложение	Чиста вода, сондажни кладенци
Предпазни устройства	Прекъсвач за свръхток, термична защита
Поддръжка	Редовно почистване, проверка на кабелите и връзките
Ремонтируемост	Ремонт само от сервизния център на производителя
Резервни части	Оригинални части, налични чрез производителя

Често задавани въпроси - HT-ROBSON-SP2200-72 Hillvert

Каква е мощността на тази помпа?

Помпата Hillvert HT-ROBSON-SP2200-72 има номинална мощност 3000 W и изходна мощност 2200 W.

Каква е максималната височина на изпомпване?

Максималната манометрична височина е 72 m. Това съответства на вертикалната височина, на която водата може да бъде изпомпвана.

Може ли да се изпомпва мръсна вода с тази помпа?

Не, тази помпа е проектирана за чиста вода с максимално съдържание на пясък 0,25 %. Мръсната вода или водата, съдържаща абразивни частици, може да повреди помпата.

Трябва ли да се потопи помпата преди стартиране?

Да, помпата трябва да бъде напълно потопена преди стартиране. Работата на сухо причинява трайни повреди. Водната повърхност трябва да бъде на поне 2 m над дренажните отвори.

Как да инсталирам помпата в кладенец?

Инсталирайте помпата във вертикално положение в кладенеца. Използвайте найлоново въже, прикрепено към дръжката, за да я спуснете. Уверете се, че кладенецът има диаметър най-малко 100 mm. Свържете захранващия кабел към изходящата тръба със скоби на всеки 2 m.

Какво да направя, ако помпата не стартира?

Първо проверете прекъсвача за свръхток: ако е задействан, изчакайте двигателя да се охлади и го рестартирайте. Уверете се, че захранващият кабел е правилно свързан. Ако проблемът продължава, се свържете с квалифициран техник.

Как да поддържам помпата?

Изключете помпата преди всяка поддръжка. Почиствайте редовно корпуса на помпата с чиста вода и мека кърпа. Проверете състоянието на кабела и връзките. През зимата демонтирайте помпата и я съхранявайте на сухо и защитено от замръзване място.

Какъв тип захранващ кабел да използвам?

Използвайте предоставения захранващ кабел от 20 m. Ако е необходим удължител, той трябва да бъде водоустойчив и инсталиран от квалифицирано лице. Кабелът не трябва да се използва за носене на помпата.

Може ли помпата да работи на сухо?

Не, работата на сухо е строго забранена. Това причинява непоправими щети на помпата. Помпата трябва винаги да бъде потопена по време на работа.

Какви са препоръчителните условия за съхранение?

Съхранявайте помпата на сухо, проветриво и защитено от замръзване място. Стайната температура трябва да бъде над 0 °C. Преди повторна употреба след съхранение проверете дали помпата работи правилно.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ HT-ROBSON-SP2200-72 Hillvert

Това ръководство за потребителя е преведено чрез машинен превод. Положихме всички усилия, за да гарантираме, че преводът е точен, но имайте предвид, че автоматизираните преводи не са перфектни и не са предназначени да заменят човешки преводачи. Официалната версия на ръководството за потребителя е на английски език. Всички разлики между преведената версия и оригиналния английски не са право обвързващи. Ако имате някакви въпроси относно точността на превода, моля, вижте английската версия, която е официалната справка. Повече езикови версии са достъпни при заявка чрез [e-mail].

Технически данни

Описание на параметъра	Стойност на параметъра
Име на продукта	ПОТОПЯЕМА ПОМПА
Модел	HT-ROBSON-SP1100-93	HT-ROBSON-SP1100-101	HT-ROBSON-SP2200-72
Номинално напрежение [V~]/ Честота [Hz]	230/50
Номинална мощност [W]	1900	1700	3000
Изходна мощност [W]	1100	1100	2200
Клас на защита	I
Степен на защита IP	IP68
Размери [mm]	1090*80*80	980*90*90	1250x95
Тегло [kg]	16,65	17,25	25,6
Диаметър на отвора [mm]	100
Н Макс. [m]	93	101	72
Макс. дебит [L/min]	80	100	230
Макс. съдържание на пясък във вода [%]	0,25
Макс. температура на водата [°C]	35
Изход	1.5"	1.25"	2"
Дължина на захранващия кабел [m]	20
Макс. воден поток [m3/h]	4,8	6	13,8
Описание на параметъра	Стойност на параметъра
Име на продукта	ПОТОПЯЕМА ПОМПА
Модел	HT-ROBSON-SP550-80	HT-ROBSON-SP750-85
Номинално напрежение [V~]/ Честота [Hz]	230/50
Номинална мощност [W]	1100	1500
Изходна мощност [W]	550	750

Клас на защита	I
Степен на защита IP	IP68
Размери [mm]	820*90*90	1190*71*71
Тегло [kg]	13,4	13,35
Диаметър на отвора [mm]	100	80
Н макс. [m]	80	85
Макс. дебит [L/min]	50	60
Макс. съдържание на пясък във вода [%]	0,25
Макс. температура на водата [°C]	35
Изход 1.25"
Дължина на захранващия кабел [m]	20
Макс. воден поток [m3/h]	3	3,6

Общо описание

Ръководството за потребителя е предназначено да помогне за безопасното и безпроблемно използване на устройството. Продуктът е проектиран и произведен в съответствие със строги технически указания, използвайки най-съвременни технологии и компоненти. Освен това се произвежда в съответствие с найстрогите стандарти за качество.

За да увеличите живота на устройството и да осигурите безпроблемна работа, използвайте го в съответствие с това ръководство за потребителя и редовно извършвайте дейности по поддръжката. Техническите данни и спецификации в това ръководство за потребителя са актуални. Производителят си запазва правото да прави промени, свързани с подобряване на качеството. Устройството е проектирано да намали до минимум рисковете от шумови емисии, като вземе предвид технологичния прогрес и възможностите за намаляване на шума.

Легенда

Продуктът отговаря на съответните стандарти за безопасност.

Прочетете инструкциите преди употреба.

Продуктът трябва да бъде рециклиран.

ПРЕДУПРЕЖДЕНИЕ! или ВНИМАНИЕ! или ЗАПОМНЕТЕ! Приложимо към дадената ситуация.

ВНИМАНИЕ! Механизмът на устройството може да причини сериозни наранявания или смърт.

МОЛЯ, ОБЪРНЕТЕ ВНИМАНИЕ! Чертежите в това ръководство са само за илюстрация и в някои детайли може да се различават от действителния продукт.

Безопасност при употреба

ВНИМАНИЕ! Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването на предупрежденията и инструкциите може да доведе до токов удар, пожар и/или сериозно нараняване или дори смърт.

Термините „устройство“ или „продукт“ се използват в предупрежденията и инструкциите за позоваване на:

ПОТОПЯЕМА ПОМПА

a) Щепсельт трябва да пасва на контакта. Не модифицирайте щепсела по никакъв начин. Използването на оригинални щепсели и подходящи контакти намалява риска от токов удар.
b) Избягвайте да докосвате заземени елементи като тръби, нагреватели, бойлери и хладилници. Съществува повишен риск от токов удар, ако заземеното устройство е изложено на дъжд, влезе в пряк контакт с мокра повърхност или работи във влажна среда. Попадането на вода в устройството увеличава риска от повреда на устройството и от токов удар.
с) Не докосвайте устройството с мокри или влажни ръце.
d) Използвайте кабела само по предназначение. Никога не го използвайте за носене на устройството или за изваждане на щепсела от контакт. Дръжте кабела далеч от източници на топлина, масло, остри ръбове или движещи се части. Повредените или заплетени кабели увеличават риска от токов удар.
e) Ако работите с устройството на открито, уверете се, че използвате удължителен кабел, подходящ за употреба на открито. Използването на удължителен кабел, подходящ за използване на открито, намалява риска от токов удар.
f) Не използвайте устройството, ако захранващият кабел е повреден или показва очевидни признаци на износване. Повреден захранващ кабел трябва да се смени от квалифициран електротехник или сервизен център на производителя.

Безопасност на работното място

a) Уверете се, че работното място е чисто и добре осветено. Разхвърляното или лошо осветено работно място може да доведе до злополуки. Опитайте се да мислите напред, наблюдавайте какво се случава и използвайте здрав разум, когато работите с устройството.
b) Не използвайте устройството в потенциално експлозивна среда, например в присъствието на запалими течности, газове или прах. Устройството генерира искри, които могат да възпламенят прах или изпарения.

с) Ако откриете повреда или неправилна работа, незабавно изключете уреда и докладвайте незабавно на началник.
d) Ако не сте сигурни дали продуктът работи правилно или откриете повреда, моля, свържете се със сервизния център на производителя.
e) Само сервизният център на производителя може да извършва ремонт на продукта. Не се опитвайте да правите ремонт сами!
f) В случай на пожар използвайте пожарогасител с прах или въглероден диоксид (CO2) (предназначен за употреба върху електрически уреди под напрежение), за да го потушите.
g) На деца и неупълномощени лица е забранено да влизат в работното място. (Разсейването може да доведе до загуба на контрол над устройството).
h) Редовно проверявайте състоянието на етикетите за безопасност. Ако етикетите са нечетливи, трябва да се сменят.
i) Моля, запазете това ръководство за бъдещи справки. Ако това устройство бъде предадено на трета страна, ръководството трябва да бъде предадено с него.
j) Съхранявайте елементите на опаковката и малките монтажни части на място, недостъпно за деца.
k) Пазете уреда далеч от деца и животни.
I) Ако това устройство се използва заедно с друго оборудване, трябва да се следват и останалите инструкции за употреба.

ЗАПОМНЕТЕ! Когато използвате устройството, предпазвайте децата и другите минувачи.

Лична безопасност

a) Не използвайте устройството, когато сте уморени, болни или под въздействието на алкохол, наркотици или лекарства, които могат значително да нарушат способността за работа с устройството.
b) Машината може да се управлява от физически здрави лица, които могат да боравят с машината, са подходящо обучени, които са прегледали това ръководство за работа и са преминали обучение по здравословни и безопасни условия на труд.
с) Когато работите с устройството, използвайте здравия разум и бъдете нащрек. Временната загуба на концентрация по време на използване на устройството може да доведе до сериозни наранявания.
d) За да предотвратите случайно включване на устройството, уверете се, че превключвателят е в положение ИЗКЛ., преди да свържете към източник на захранване.
e) Не надценявайте способностите си. Когато използвате устройството, поддържайте равновесие и останете стабилни през цялото време. Това ще осигури по-добър контрол върху устройството в неочаквани ситуации.
f) Устройството не е играчка. Децата трябва да бъдат наблюдавани, за да се гарантира, че не си играят с устройството.
g) Не поставяйте ръцете си или други предмети вътре в устройството, докато се използва!

Безопасно използване на устройството

a) Не претоварвайте устройството. Използвайте подходящите инструменти за дадената задача. Правилно избраното устройство ще изпълни задачата, за която е проектирано по-добре и по по-безопасен начин.
b) Не използвайте устройството, ако превключвателят за ВКЛ./ИЗКЛ. не функционира правилно (не включва и изключва устройството). Устройствата, които не могат да се включват и изключват с превключвателя за ВКЛ./ИЗКЛ., са опасни, не трябва да се използват и трябва да се ремонтират.
с) Уверете се, че щепселът е изключен от контакта, преди да се опитвате да регулирате, сменяте аксесоари или преди да оставите устройството настрана. Такива предпазни мерки ще намалят риска от случайно активиране на устройството.
d) Изключете уреда от захранването, преди да започнете настройка, почистване и поддръжка. Такава превантивна мярка намалява риска от случайно активиране.
e) Когато не се използва, съхранявайте на безопасно място, далеч от деца и хора, които не са запознати с устройството и не са прочели ръководството за употреба. Устройството може да представлява опасност в ръцете на неопитни потребители.
f) Поддържайте уреда в перфектно техническо състояние. Преди всяка употреба проверете за общи повреди и особено проверете за напукани части или елементи и за всякакви други условия, които могат да повлияят на безопасната работа на устройството. Ако откриете повреда, предайте устройството за ремонт преди употреба.
g) Пазете уреда от деца.
h) Ремонтът или поддръжката на устройството трябва да се извършват от квалифицирани лица, като се използват само оригинални резервни части. Това ще гарантира безопасна употреба.
i) За да осигурите работоспособността на устройството, не отстранявайте фабрично монтирани предпазители и не разхлабвайте никакви винтове.
j) Когато транспортирате и манипулирате устройството между склада и местоназначението, спазвайте принципите за здравословни и безопасности условия на труд за ръчни транспортни операции, които се прилагат в страната, в която ще се използва устройството.
k) Избягвайте ситуации, при които устройството спира да работи по време на употреба поради прекомерно натоварване. Това може да доведе до прегряване на задвижващите елементи и повреда на устройството.
I) Не докосвайте шарнирни части или аксесоари, освен ако устройството не е изключено от източника на захранване.
m) Не местете, регулирайте или въртете уреда по време на работа.
n) Почиствайте устройството редовно, за да предотвратите натрупването на упорита мръсотия.
о) Устройството не е играчка. Почистването и поддръжката не могат да се извършват от деца без надзор от възрастен.
р) Не пускайте устройството, когато е празно.
q) Забранява се намеса в конструкцията на устройството с цел промяна на неговите параметри или техническо състояние.

r) Дръжте устройството далеч от източници на огън и топлина.

s) Не претоварвайте устройството.

ВНИМАНИЕ! Въпреки безопасности дизайн на устройството и неговите защитни характеристики и въпреки използването на допълнителни елементи, предпазващи оператора, все още съществува малък риск от злополука или нараняване при използване на устройството. Бъдете нашрек и използвайте здравия разум, когато използвате устройството.

Използвайте насоки

Продуктът е предназначен за изпомпване на чиста вода до 35°C от дълбоки кладенци.

Потребителят е отговорен за всички щети, произтичащи от употребата на устройството не по предназначение.

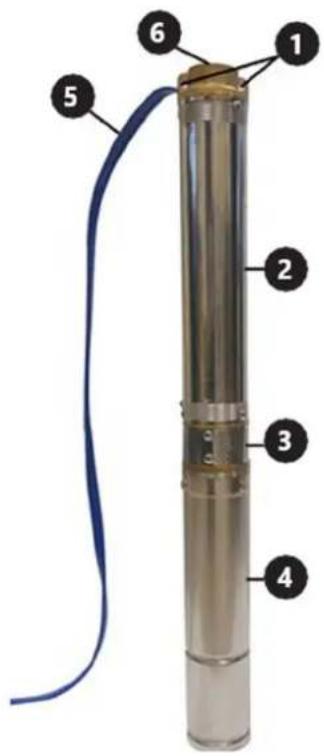

Части на устройството

2- Корпус на помпата

3- Водовземна решетка

5- Захранващ кабел на помпата

6- Отвор за изпускане на вода

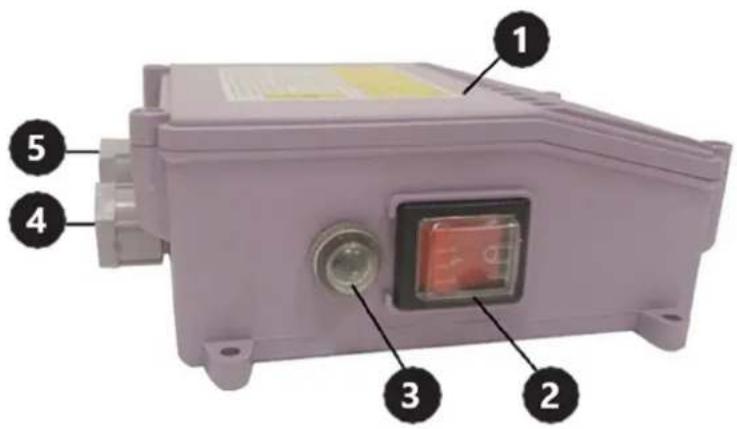

Контролен панел

2- Ключ за включване/изключване

3- Прекъсвач на свръхток

4- Уплътнение на захранващия кабел на помпата

5- Уплътнение на захранващия кабел

Подготовка за използване на местоположението на уреда

• Само лице с подходящите квалификации и умения трябва да постави електрическите връзки и да монтира помпата.
• Свържете захранващия кабел на устройството в съответствие с електрическата схема, включена в тези инструкции.
• Контролният панел трябва да бъде разположен на място, защитено от проникване на вода. Не работете с устройството с мокри ръце.
• Удълженията на захранващия кабел, ако е необходимо, трябва да бъдат херметически затворени и извършени от лице с подходяща квалификация.
• Не използвайте захранващия кабел за пренасяне на устройството.
• Помпата трябва да бъде заземена. Използвайте устройство за остатъчен ток до 30mA в електрическата система.
• Незабавно изключете от източника на захранване, ако помпата не работи или изолацията на захранващия кабел е повредена.

• Не включвайте помпата, когато стоите във вода или сте боси върху мокра, електропроводима повърхност.
  • Монтирайте помпата в кладенец във вертикално положение.
  • Преди да спуснете помпата в сондаж, уверете се, че утайката е почистена.

• Не използвайте помпата за изпомпване на мръсна вода (напр. замърсена с масло, частици, абразивни частици и др.).
  • Не използвайте помпата за солена вода, корозивни вещества, запалими течности и др.
  • Да не се използва с вода с температура над 35°C.

• Ако помпата е монтирана в твърде широк сондаж, това ще доведе до недостатъчно охлаждане и устройството ще прегрее. В този случай трябва да се монтира охлаждаща риза.
• Не стартирайте помпата, преди да е потопена във вода. Работата "на сухо" води до трайна повреда на помпата. Помпата трябва да е напълно потопена, а повърхността на водата трябва да е най-малко 2 m над изпускателните отвори.
• Прикрепете захранващия кабел към подаващата тръба (с помощта на кабелни връзки например) поне на всеки 2 m, за да избегнете спирането на кабела под собствената си тежест.
• Използвайте възвратен клапан, за да предпазите помпата от удар с връщаща се вода.
• Преди да спуснете помпата в нов сондажен кладенец, уверете се, че утайката, тинята и пясъкът са напълно почистени.
• Не се препоръчва използването на помпата за изпомпване на вода с високо минерално съдържание. Водата с високо минерално съдържание може да доведе до появата на отлагания върху корпуса на помпата, предотвратявайки правилното охлаждане на двигателя, което на свой ред може да доведе до прегряване и повреда на двигателя.
• Не използвайте помпата, ако температурата на околната среда е под нулата. Замръзналата вода ще повреди устройството и системата за подаване на вода към повърхността.
  • Не запушвайте изхода за вода, когато се използва.
• Използвайте въже (за предпочитане стандартен найлон), прикрепено към дръжката на помпата, за да повдигнете, пренесете и спуснете помпата в сондаж.
• Продуктът трябва да се използва под наблюдението на лице с подходящи познания по отношение на употребата и експлоатацията му.

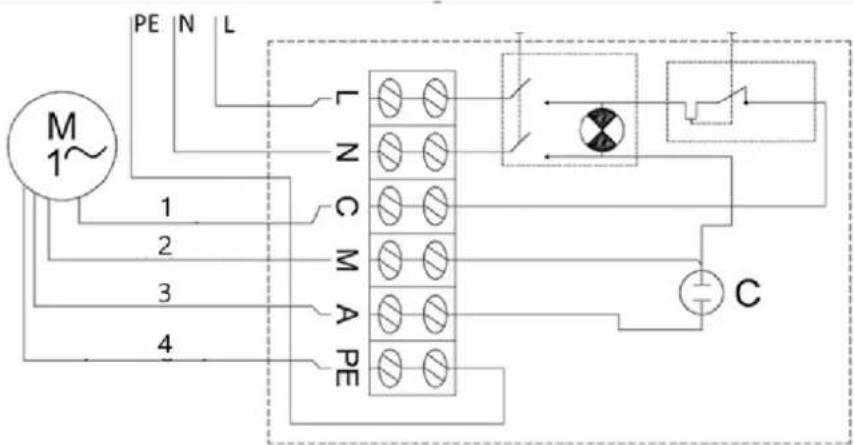

Електрическа схема

Използване на устройството

За да включите помпата, поставете превключвателя за включване/изключване в положение Включено. Ако прекъсвачът за свръхток се задейства от късо съединение, прегряване и т.н., след като проблемът е разрешен (причината за задействане на прекъсвача за свръхток), освободете прекъсвача, като натиснете бутона за прекъсвача на корпуса на контролния панел.

Демонтаж на помпата

В райони, където температурите падат под нулата, демонтирайте помпата за зимния сезон и я съхранявайте в съответствие с указанията в раздел „Транспорт и съхранение“.

За да демонтирате помпата:

• Поставете превключвателя за включване/изключване на позиция Изключено ("0").
• Изключете помпата от източника на захранване.
• Извадете помпата от сондажния кладенец, като използвате стоманено или друго обезопасено въже, прикрепено към дръжките на помпата.
• Изключете тръбата за подаване на вода от помпата.
• Изпразнете водата, останала в помпата, като я обърнете с главата надолу.
  • След като помпата е суха, тя е готова за безопасно съхранение.

Транспорт и съхранение

• При транспортиране трябва да се избягват разкращане, блъскане и обръщане на устройството с главата надолу. Съхранявайте го на добре проветриво място със сух въздух и без корозивни газове.
• Съхранявайте устройството при температура на околната среда над нулата в хоризонтално положение. Ако помпата е била съхранявана повече от няколко дни, уверете се, че устройството функционира правилно, преди да я инсталирате отново.

Почистване и поддръжка

• Изключете щепсела от контакта и оставете устройството да се охлади напълно преди всяко почистване, настройка или смяна на аксесоари, или ако устройството не се използва. Изчакайте въртящите се елементи да спрат.
• Използвайте само некорозивни почистващи препарати за почистване на повърхността.
  • Съхранявайте уреда на сухо и хладно място, без влага и пряка слънчева светлина.
• Устройството трябва да се проверява редовно, за да се провери техническата му изправност и да се открият повреди.
• Не използвайте остри и/или метални предмети за почистване (напр. телена четка или метална шпатула), защото те могат да повредят повърхностния материал на уреда.

- Не почиствайте устройството с киселинни вещества, препарати за медицински цели, разредители, гориво, масла или други химически вещества, защото това може да повреди устройството.

- Почиствайте органичните отлагания от устройството след всяка употреба със струя чиста вода и мека кърпа.

Изхвърляне на използвани устройства

Не изхвърляйте това устройство в общинските системи за отпадъци. Предайте го в пункт за рециклиране и събиране на електрически и електрически уреди. Проверете символа върху продукта, ръководството за употреба и опаковката. Пластмасите, използвани за конструирането на устройството, могат да бъдат рециклирани в съответствие с техните маркировки. Избирайки да рециклирате, вие допринасяте значително за опазването на околната среда. Свържете се с местните власти за информация относно местното съоръжение за рециклиране.

Отстраняване на неизправности

проблем	Възможна причина	Решение
Устройството не стартира	Прекъсвачът на свръхток се е задействал	Отстранете причината за изключването на прекъсвача.Изчакайте двигателят да изстине. Нулирайте прекъсвача в първоначалното му положение.
	Няма мощност	Уверете се, че захранващият кабел е свързан правилно.
	Повреден двигател или захранващ кабел	Обадете се на вашия агент или квалифициран техник.
Устройството стартира, но не изпомпва / изпомпва само малко вода	Подаване на вода е запушено	Премахнете запушването.
	Теч на водни връзки	Запечатайте връзките.
	Недостатъчно ниво на водата в сондажа	Проверете нивото на водата.Помпата трябва да е най-малко 2 m под повърхността на водата.
	Главата за подаване на вода е твърде висока	Монтирайте помпата в съответствие с нейната техническа спецификация.
