HT-ROBSON-SP2200-72 - Dompelpomp Hillvert - Gratis gebruiksaanwijzing en handleiding

Producttype	Dompelpomp
Merk	Hillvert
Model	HT-ROBSON-SP2200-72
Nominale spanning	230 V ~ / 50 Hz
Nominaal vermogen	3000 W
Uitgangsvermogen	2200 W
Beschermingsklasse	I
Beschermingsgraad	IP68
Afmetingen (L x diameter)	1250 x 95 mm
Gewicht	25,6 kg
Minimale putdiameter	100 mm
Maximale opvoerhoogte	72 m
Maximaal debiet	230 L/min (13,8 m³/h)
Maximaal zandgehalte	0,25 %
Maximale watertemperatuur	35 °C
Uitlaataansluiting	2"
Kabellengte	20 m
Toepassing	Schoon water, boorput
Veiligheidsvoorzieningen	Overstroomschakelaar, thermische beveiliging
Onderhoud	Regelmatige reiniging, inspectie van kabels en aansluitingen
Repareerbaarheid	Reparatie uitsluitend door het servicecentrum van de fabrikant
Reserveonderdelen	Originele onderdelen verkrijgbaar via de fabrikant

Veelgestelde vragen - HT-ROBSON-SP2200-72 Hillvert

Wat is het vermogen van deze pomp?

De Hillvert HT-ROBSON-SP2200-72 heeft een nominaal vermogen van 3000 W en een uitgangsvermogen van 2200 W.

Wat is de maximale opvoerhoogte?

De maximale opvoerhoogte is 72 m. Dit komt overeen met de verticale hoogte waarop het water kan worden gepompt.

Kan men met deze pomp vuil water pompen?

Nee, deze pomp is ontworpen voor schoon water met een maximaal zandgehalte van 0,25%. Vuil water of water met schurende deeltjes kan de pomp beschadigen.

Moet de pomp worden ondergedompeld voordat hij wordt gestart?

Ja, de pomp moet voor het starten volledig ondergedompeld zijn. Drooglopen veroorzaakt permanente schade. Het wateroppervlak moet zich ten minste 2 m boven de afvoergaten bevinden.

Hoe installeer ik de pomp in een put?

Installeer de pomp in verticale positie in de put. Gebruik een nylon touw bevestigd aan de handgreep om deze naar beneden te laten. Zorg ervoor dat de put een diameter heeft van ten minste 100 mm. Sluit de voedingskabel aan op de afvoerslang met klemmen om de 2 m.

Wat te doen als de pomp niet start?

Controleer eerst de overstroomschakelaar: als deze is geactiveerd, wacht dan tot de motor is afgekoeld en schakel hem opnieuw in. Zorg ervoor dat de voedingskabel correct is aangesloten. Als het probleem aanhoudt, neem dan contact op met een gekwalificeerde technicus.

Hoe onderhoud ik de pomp?

Koppel de pomp los voor elk onderhoud. Reinig regelmatig de pomphuis met schoon water en een zachte doek. Controleer de staat van de kabel en aansluitingen. Demonteer de pomp in de winter en bewaar deze op een droge, vorstvrije plaats.

Welk type voedingskabel moet worden gebruikt?

Gebruik de meegeleverde voedingskabel van 20 m. Als een verlengkabel nodig is, moet deze waterdicht zijn en door een gekwalificeerd persoon worden geïnstalleerd. De kabel mag niet worden gebruikt om de pomp te dragen.

Kan de pomp drooglopen?

Nee, drooglopen is ten strengste verboden. Het beschadigt de pomp onherstelbaar. De pomp moet tijdens het gebruik altijd ondergedompeld zijn.

Wat zijn de aanbevolen opslagcondities?

Bewaar de pomp op een droge, goed geventileerde en vorstvrije plaats. De omgevingstemperatuur moet boven 0 °C zijn. Controleer voor hergebruik na opslag of de pomp goed werkt.

GEBRUIKSAANWIJZING HT-ROBSON-SP2200-72 Hillvert

Deze gebruikershandleiding is vertaald met behulp van machinevertaling. Wij hebben er alles aan gedaan om ervoor te zorgen dat de vertaling nauwkeurig is, maar houd er rekening mee dat automatische vertalingen niet perfect zijn en niet bedoeld zijn om menselijke vertalers te vervangen. De officiële versie van de gebruikershandleiding is in het Engels. Eventuele verschillen tussen de vertaalde versie en de originele Engelse versie zijn niet juridisch bindend. Als u vragen hebt over de juistheid van de vertaling, raadpleeg dan de Engelse versie; dit is de officiële referentie. Versies in andere talen zijn op aanvraag verkrijgbaar via [e-mail].

Technische gegevens

Beschrijving parameter	Waarde parameter
Productnaam DOMPELPOMP
Model	HT-ROBSON-SP1100-93	HT-ROBSON-SP1100-101	HT-ROBSON-SP2200-72
Nominale spanning [V~]/Frequentie [Hz]	230/50
Nominaal vermogen [W] 1900	1700 3000
Uitgangsvermogen [W] 1100	1100 2200
Beschermingsklasse	I
Beschermingsgraad IP IP68
Dimensioner [mm]	1090*80*80	980*90*90	1250x95
Gewicht [kg]	16,65	17,25	25,6
Boorgatdiameter [mm]	100
Hoogte max. [m]	93	101	72
Max. stroomsnelheid [L/min]	80	100	230
Max. zandgehalte in water [%]	0,25
Maximale watertemperatuur [°C]	35
Uitlaat	1.5"	1.25"	2"
Lengte van de stroomkabel [m]	20
Max. waterstroom [m3/u]	4,8	6	13,8
Beschrijving parameter	Waarde parameter
Productnaam DOMPELPOMP
Model	HT-ROBSON-SP550-80	HT-ROBSON-SP750-85
Nominale spanning [V~]/Frequentie [Hz]	230/50
Nominaal vermogen [W]	1100	1500
Uitgangsvermogen [W]	550	750
Beschermingsklasse	I
Beschermingsgraad IP IP68
Dimensioner [mm]	820*90*90	1190*71*71
Gewicht [kg] 13,4 13,35
Boorgatdiameter [mm]	100	80
Hoogte max. [m] 80 85
Max. stroomsnelheid [L/min]	50	60
Max. zandgehalte in water [%]	0,25
Maximale watertemperatuur [°C]	35
Uitlaat 1.25"
Lengte van de stroomkabel [m]	20
Max. waterstroom [m3/u]	3	3,6

Algemene beschrijving

De gebruikershandleiding is bedoeld als hulpmiddel bij een veilig en probleemloos gebruik van het apparaat. Het product is ontworpen en vervaardigd volgens strikte technische richtlijnen, met gebruikmaking van de modernste technologieën en componenten. Bovendien wordt het geproduceerd volgens de strengste kwaliteitsnormen.

GEBRUIK HET APPARAAT ALLEEN ALS U DEZE GEBRUIKERSHANDLEIDING GRONDIG HEBT GELEZEN EN BEGREPEN.

Om de levensduur van het apparaat te verlengen en een probleemloze werking te garanderen, dient u het te gebruiken in overeenstemming met deze gebruikershandleiding en regelmatig onderhoudswerkzaamheden uit te voeren. De technische gegevens en specificaties in deze handleiding zijn actueel. De fabrikant behoudt zich het recht om wijzigingen aan te brengen in verband met kwaliteitsverbetering. Het toestel is ontworpen om de risico's van geluidsemissie tot een minimum te beperken, rekening houdend met de technologische vooruitgang en de mogelijkheden tot geluidsreductie.

Legenda

Het product voldoet aan de relevante veiligheidsnormen.

Lees de instructies voor gebruik.

Het product moet worden gerecycled.

WAARSCHUWING ! of VOORZICHTIG! of HERINNERING! Van toepassing op de gegeven situatie. (algemeen waarschuwingssignaal)

ATTENTIE! Elektrische schok waarschuwing!

ATTENTIE! Het mechanisme van het apparaat kan ernstig letsel of zelfs de dood tot gevolg hebben.

LET OP! De tekeningen in deze handleiding dienen uitsluitend ter illustratie en kunnen in sommige details afwijken van het werkelijke product.

Gebruik Veiligheid

ATTENTIE! Lees alle veiligheidswaarschuwingen en alle instructies nauwkeurig. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot een elektrische schok, brand en/of ernstig letsel of zelfs de dood.

De termen "apparaat" of "product" worden in de waarschuwingen en instructies gebruikt om te verwijzen naar:

DOMPELPOMP

Elektrische veiligheid

a) De stekker moet in het stopcontact passen. Verander op geen enkele manier iets aan de stekker. Het gebruik van originele stekkers en passende stopcontacten vermindert het risico van elektrische schokken.
b) Vermijd het aanraken van geaarde elementen zoals leidingen, kachels, boilers en koelkasten. Er bestaat een verhoogd risico op een elektrische schok als het geaarde apparaat wordt blootgesteld aan regen, in direct contact komt met een nat oppervlak of in een vochtige omgeving wordt gebruikt. Als er water in het apparaat komt, neemt het risico van schade aan het apparaat en van een elektrische schok toe.
c) Raak het apparaat niet aan met natte of vochtige handen.
d) Gebruik de kabel alleen voor het beoogde doel. Gebruik het nooit om het apparaat te dragen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van warmtebronnen, olie, scherpe randen of bewegende delen. Beschadigde of kabels die door elkaar geraakt zijn verhogen het risico op elektrische schokken.
e) Als u buiten met het apparaat werkt, moet u een verlengsnoer gebruiken dat geschikt is voor gebruik buiten het huis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buiten het huis vermindert het risico op elektrische schokken.
f) Gebruik het apparaat niet als het netsnoer beschadigd is of duidelijke tekenen van slijtage aanwezig zijn. Een beschadigd netsnoer moet worden vervangen door een gekwalificeerde elektricien of het servicecentrum van de fabrikant.

Veiligheid op de werkplek

a) Zorg ervoor dat de werkplek schoon en goed verlicht is. Een rommelige of slecht verlichte werkplek kan leiden tot ongelukken. Probeer vooruit te denken, observeer wat er gebeurt en gebruik gezond verstand wanneer u met het apparaat werkt.
b) Gebruik het apparaat niet in een potentieel explosieve omgeving, bijvoorbeeld in aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Het apparaat genereert vonken die stof of dampen kunnen ontsteken.
c) Als u schade of een onregelmatige werking ontdekt, moet u het apparaat onmiddellijk uitschakelen en dit aan een supervisor melden.

d) Als u niet zeker weet of het product correct werkt of als u schade aantreft, neem dan contact op met het servicecentrum van de fabrikant.
e) Alleen het servicecentrum van de fabrikant mag het product repareren. Probeer zelf geen reparaties uit te voeren!
f) Gebruik in geval van brand een poeder- of kooldioxide (CO2) brandblusser (een die bestemd is voor gebruik op onder spanning staande elektrische apparaten) om de brand te blussen.
g) Kinderen of onbevoegde personen mogen de werkplek niet betreden. (Afleiding kan leiden tot verlies van controle over het apparaat).
h) Controleer regelmatig de staat van de veiligheidslabels. Indien de etiketten onleesbaar zijn, moeten zij worden vervangen.
i) Bewaar deze handleiding voor toekomstig gebruik. Als dit apparaat aan een derde wordt doorgegeven, moet de handleiding worden meegegeven.
j) Bewaar verpakkingselementen en kleine montagedelen op een plaats die niet toegankelijk is voor kinderen.
k) Houd het apparaat uit de buurt van kinderen en dieren.
I) Indien dit apparaat samen met andere apparatuur wordt gebruikt, moeten ook de overige gebruiksaanwijzingen worden opgevolgd.

HERINNEREN! Bescherm kinderen en andere omstanders bij het gebruik van het apparaat.

Persoonlijke veiligheid

a) Gebruik het apparaat niet als u moe of ziek bent of onder invloed van alcohol, verdovende middelen of medicijnen die het vermogen om het apparaat te bedienen aanzienlijk kunnen beperken.
b) De machine mag worden bediend door lichamelijk fitte personen die in staat zijn de machine te hanteren, goed zijn opgeleid, deze bedieningshandleiding hebben doorgenomen en een opleiding hebben gevolgd op het gebied van veiligheid en gezondheid op het werk.
c) Gebruik bij het werken met het apparaat uw gezond verstand en blijf alert. Tijdelijk concentratieverlies tijdens het gebruik van het apparaat kan leiden tot ernstig letsel.
d) Om te voorkomen dat het apparaat per ongeluk wordt ingeschakeld, moet u ervoor zorgen dat de schakelaar in de stand OFF staat voordat u het apparaat op een stroombron aansluit.
e) Overschat de capaciteiten niet. Houd tijdens het gebruik van het apparaat uw evenwicht en blijf altijd stabiel. Dit zorgt voor een betere controle over het apparaat in onverwachte situaties.
f) Het apparaat is geen speelgoed. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.
g) Steek uw handen of andere voorwerpen niet in het apparaat terwijl het in gebruik is!

Veilig gebruik van het apparaat

a) Overbelast het apparaat niet. Gebruik het juiste gereedschap voor de gegeven taak. Een juist gekozen apparaat zal de taak waarvoor het is ontworpen beter en veiliger uitvoeren.

b) Gebruik het apparaat niet als de AAN/UIT-schakelaar niet goed functioneert (het apparaat niet aan- en uitzet). Apparaten die niet met de AAN/UIT-schakelaar aan en uit gezet kunnen worden, zijn gevaarlijk en mogen niet gebruikt worden. Ze moeten gerepareerd worden.
c) Zorg ervoor dat de stekker uit het stopcontact is gehaald voordat u aanpassingen of accessoires vervangt of het apparaat aan de kant legt. Dergelijke voorzorgsmaatregelen verminderen het risico dat het apparaat per ongeluk wordt geactiveerd.
d) Ontkoppel het apparaat van stroom voordat u begint met afstellen, schoonmaken en onderhoud. Een dergelijke preventieve maatregel vermindert het risico van onbedoelde activering.
e) Bewaar het apparaat wanneer het niet in gebruik is op een veilige plaats, uit de buurt van kinderen en mensen die het apparaat niet kennen en de gebruiksaanwijzing niet hebben gelezen. Het apparaat kan een gevaar vormen in de handen van onervaren gebruikers.
f) Houd het apparaat in perfecte technische staat. Controleer het apparaat vóór elk gebruik op algemene schade en controleer vooral op gebarsten onderdelen of elementen en op andere omstandigheden die de veilige werking van het apparaat kunnen beïnvloeden. Indien schade wordt geconstateerd, dient het apparaat voor gebruik ter reparatie te worden aangeboden.
g) Houd het apparaat buiten het bereik van kinderen.
h) Reparatie of onderhoud van het apparaat moet worden uitgevoerd door gekwalificeerd personeel, uitsluitend met gebruikmaking van originele reserveonderdelen. Dit garandeert een veilig gebruik.
i) Om de operationele integriteit van het apparaat te waarborgen, mogen in de fabriek gemonteerde afschermingen niet worden verwijderd en mogen geen schroeven worden losgedraaid.
j) Bij het vervoer en de behandeling van het apparaat tussen het magazijn en de bestemming moeten de gezondheids- en veiligheidsbeginselen voor handmatige transporten in acht worden genomen die gelden in het land waar het apparaat zal worden gebruikt.
k) Vermijd situaties waarin het apparaat tijdens het gebruik stopt met werken als gevolg van overmatige belasting. Dit kan leiden tot oververhitting van de aandrijfelementen en schade aan het apparaat.
I) Raak gelede onderdelen of accessoires niet aan, tenzij het apparaat van de stroombron is losgekoppeld.
m) Verplaats, verstel of draai het apparaat niet tijdens het werk.
n) Maak het apparaat regelmatig schoon om te voorkomen dat hardnekkig vuil zich ophoopt.
o) Het apparaat is geen speelgoed. Reiniging en onderhoud mogen niet door kinderen worden uitgevoerd zonder toezicht van een volwassen persoon.
p) Laat het apparaat niet draaien als het leeg is.
q) Het is verboden om in te grijpen in de structuur van het apparaat om de parameters of de technische staat ervan te wijzigen.
r) Houd het apparaat uit de buurt van vuur- en warmtebronnen.
s) Overbelast het apparaat niet.

ATTENTIE! Ondanks het veilige ontwerp van het apparaat en de beschermende functies ervan, en ondanks het gebruik van extra elementen ter bescherming van de bediener,

bestaat er toch een klein risico op een ongeval of letsel bij het gebruik van het apparaat. Blijf alert en gebruik uw gezond verstand wanneer u het apparaat gebruikt.

Gebruik richtlijnen

Het product is ontworpen voor het oppompen van schoon water tot 35°C uit diepe waterputten.

De gebruiker is aansprakelijk voor alle schade die voortvloeit uit niet-beoogd gebruik van het apparaat.

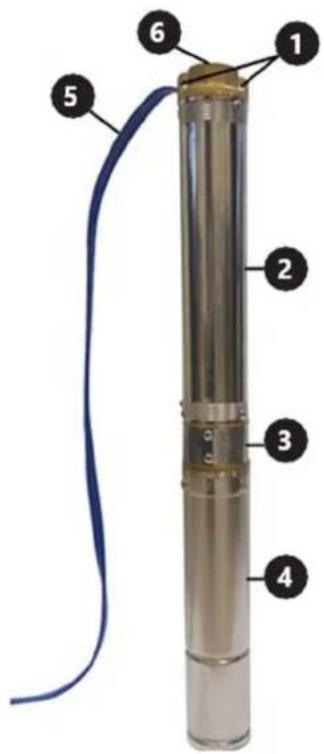

Apparaatonderdelen

3- Waterinlaatrooster

4- Motorbehuizing

5- Pomp stroomkabel

6- Waterafvoeropening

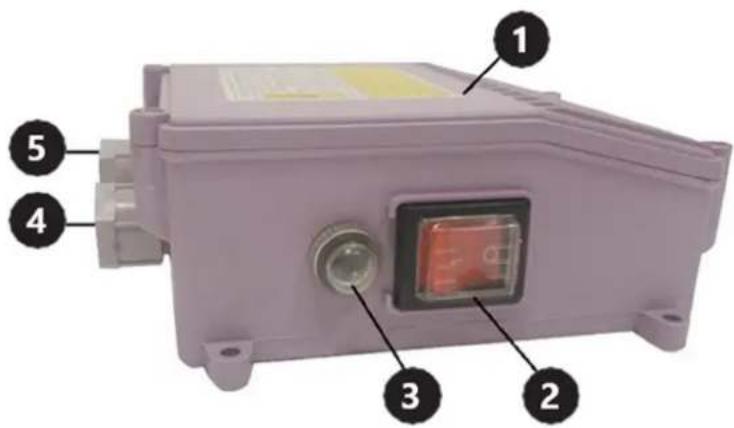

Besturingspaneel

2- Aan/uit schakelaar

3- Overstroombeveiliging

4- Wartel van de pompvoedingskabel

5- Wartel voor stroomkabel

Voorbereiding op gebruik van de locatie van het apparaat

- Alleen iemand met de juiste kwalificaties en vaardigheden mag de elektrische aansluitingen uitvoeren en de pomp installeren.

- Sluit de stroomkabel van het apparaat aan volgens het elektrische schema in deze instructies.

- Het bedieningspaneel moet op een plaats worden geplaatst die beschermd is tegen het binnendringen van water. Bedien het apparaat niet met natte handen.

- Indien nodig, moeten verlengingen van de stroomkabel hermetisch worden afgesloten en worden uitgevoerd door een persoon met de juiste kwalificaties.

• Draag het apparaat niet aan de stroomkabel.

- De pomp moet geaard zijn. Gebruik een aardlekschakelaar tot 30 mA in het elektrische systeem.

- Koppel de pomp onmiddellijk los van de stroombron als er een storing optreedt in de pomp of als de isolatie van de stroomkabel beschadigd is.

- Schakel de pomp niet in als u in het water staat of als u met blote voeten op een nat, elektrisch geleidend oppervlak staat.

- Installeer de pomp verticaal in een put.

• Voordat u de pomp in een boorput laat zakken, moet u ervoor zorgen dat de slib is verwijderd.

- Gebruik de pomp niet om vuil water (bijv. verontreinigd met olie, deeltjes, schurende deeltjes, enz.) te pompen.

- Gebruik de pomp niet voor zout water, bijtende stoffen, brandbare vloeistoffen, etc.

• Niet gebruiken met water dat warmer is dan 35 °C.
• Als de pomp in een te brede boorput wordt geïnstalleerd, ontstaat er onvoldoende koeling en raakt het apparaat oververhit. In dat geval moet er een koelmantel worden aangebracht.
• Start de pomp niet voordat deze in water is ondergedompeld. Bij een "droge" werking ontstaat er permanente schade aan de pomp. De pomp moet volledig ondergedompeld zijn en het wateroppervlak moet zich minimaal 2 m boven de waterafvoergaten bevinden.
• Bevestig de stroomkabel minimaal om de 2 m aan de aanvoerleiding (bijvoorbeeld met kabelbinders). Zo voorkomt u dat de kabel door zijn eigen gewicht breekt.
• Gebruik een terugslagklep om de pomp te beschermen tegen terugstromend water.
• Voordat u de pomp in een nieuwe boorput laat zakken, moet u ervoor zorgen dat slib, slib en zand grondig zijn verwijderd.
• Het wordt afgeraden om de pomp te gebruiken voor het verpompen van water met een hoog mineraalgehalte. Water met een hoog mineraalgehalte kan leiden tot afzettingen op de pompbehuizing, waardoor de motor niet goed wordt gekoeld. Dit kan oververhitting en schade aan de motor tot gevolg hebben.
• Gebruik de pomp niet als de omgevingstemperatuur onder nul is. Bevroren water beschadigt het apparaat en het watertoevoersysteem naar het oppervlak.
• Blokkeer de waterafvoer niet tijdens gebruik.
• Gebruik een touw (bij voorkeur van standaard nylon) dat u aan de pomphendel kunt bevestigen om de pomp op te tillen, te dragen en in een boorgat te laten zakken.
• Het product dient te worden gebruikt onder toezicht van een persoon met de juiste kennis over het gebruik en de bediening ervan.

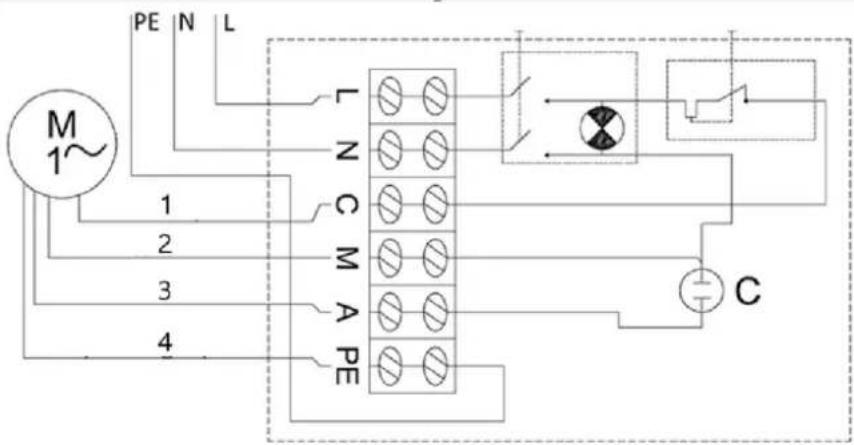

Elektrisch bedradingsschema

Gebruik van het apparaat

Om de pomp in te schakelen, zet u de aan/uit-schakelaar op de aan-stand. Als de overstroombeveiligingsschakelaar wordt geactiveerd door kortsluiting, oververhitting, enz., ontgrendel dan de stroomonderbreker door op de knop van de stroomonderbreker op de behuizing van het bedieningspaneel te drukken nadat het probleem is opgelost (de oorzaak van het activeren van de overstroombeveiligingsschakelaar).

Demontage van de pomp

In gebieden waar de temperaturen onder nul dalen, moet u de pomp voor het winterseizoen demonteren en opslaan volgens de richtlijnen in het gedeelte 'Transport en opslag'.

Om de pomp te demonteren:

• Zet de aan/uit-schakelaar op de uit-positie ("0").
• Koppel de pomp los van de stroombron.
• Haal de pomp uit de boorput met behulp van een stalen of ander veilig touw dat aan de handgrepen van de pomp is bevestigd.
• Koppel de watertoevoerleiding los van de pomp.
  • Giet het resterende water uit de pomp door deze ondersteboven te houden.
• Zodra de pomp droog is, is hij klaar om veilig opgeborgen te worden.

Transport en opslag

• Bij het vervoeren moet worden voorkomen dat het apparaat schudt, valt of ondersteboven wordt gehouden. Bewaar het op een goed geventileerde plaats met droge lucht en zonder bijtende gassen.
• Bewaar het apparaat horizontaal bij een omgevingstemperatuur boven nul. Als de pomp langer dan een paar dagen is opgeslagen, controleer dan of het apparaat goed functioneert voordat u het opnieuw installeert.

Reiniging en onderhoud

• Haal de stekker uit het stopcontact en laat het apparaat volledig afkoelen voor elke reiniging, afstelling of vervanging van accessoires, of als het apparaat niet wordt gebruikt. Wacht tot de draaiende elementen stoppen.
• Gebruik alleen niet-corrosieve reinigingsmiddelen om het oppervlak te reinigen.
• Bewaar het toestel op een droge, koele plaats, vrij van vocht en directe blootstelling aan zonlicht.
• Het apparaat moet regelmatig worden geïnspecteerd om de technische doeltreffendheid ervan te controleren en eventuele schade op te sporen.
• Gebruik voor het schoonmaken geen scherpe en/of metalen voorwerpen (bijv. een staalborstel of een metalen spatel) omdat deze het oppervlaktemateriaal van het apparaat kunnen beschadigen.
• Reinig het apparaat niet met een zure substantie, middelen voor medische doeleinden, verdunners, brandstof, olie of andere chemische stoffen, omdat dit het apparaat kan beschadigen.

- Verwijder organische afzettingen van het apparaat na elk gebruik met een straal schoon water en een zachte doek.

Afvoeren van gebruikte apparaten

Gooi dit apparaat niet in gemeentelijke afvalsystemen. Lever het in bij een recycling- en verzamelpunt voor elektrische apparaten. Controleer het symbool op het product, de gebruiksaanwijzing en de verpakking. De kunststoffen die voor de bouw van het apparaat zijn gebruikt, kunnen overeenkomstig hun markering worden gerecycleerd. Door te kiezen voor recycling levert u een belangrijke bijdrage aan de bescherming van het milieu. Neem contact op met plaatselijke autoriteiten voor informatie over plaatselijke recycling.

Problemen oplossen

Probleem	Mogelijke	reden
Het apparaat start niet	Overstroomschakelaar is geactiveerd	Verhelp de oorzaak van het uitvallen van de stroomonderbreker. Wacht tot de motor is afgekoeld. Zet de stroomonderbreker terug in de oorspronkelijke stand.
	Geen stroom	Controleer of de stroomkabel goed is aangesloten.
	Beschadigde motor of stroomkabel	Neem contact op met uw agent of een gekwalificeerde technicus.
Het apparaat start maar pompt niet / pompt slechts een beetje water	Watertoevoer verstopt Verwijder de verstopping.
	Lekkende wateraansluitingen Dicht de verbindingen af.
	Onvoldoende waterpeil in de boorput	Controleer het waterniveau. De pomp moet minimaal 2 m onder het wateroppervlak worden geplaatst.
	Waterafgiftekop te hoog	Installeer de pomp volgens de technische specificaties.
