BRUKSANVISNING HT-WBL-02 Hillvert

3.4. Rengøring og vedligeholdelse

Denne brukerhåndboken er oversatt ved hjelp av maskinoversettelse. Vi har gjort vårt ytterste for å sikre at oversettelsen er nøyaktig, men vær oppmerksom på at automatiserte oversettelser ikke er perfekte og ikke er ment å erstatte menneskelige oversettere. Den offisielle versjonen av brukerhåndboken er på engelsk. Eventuelle forskjeller mellom den oversatte versjonen og den originale engelske versjonen er ikke juridisk bindende. Hvis du har spørsmål om nøyaktigheten av oversettelsen, vennligst se den engelske versjonen, som er den offisielle referansen. Flere språkversjoner er tilgjengelig på forespørsel via

[e-mail]

Tekniske data

Beskrivelse av parameter Parameterverdi
Produktnavn		Greinkutter
Modell		HT-WBL-01	HT-WBL-02
Motortype		DH457Naturlig aspirert1-sylindret OHV 4-taktsluftkjølt457 ccm5 euro	DH212Naturlig aspirert1-sylindret OHV 4-taktsluftkjølt212 ccm5 euro
Maks effekt [HP]		18 ved 3600 rpm	7 ved 3600 rpm
Maks dreiemoment [Nm]		31 ved 2500 rpm	13,5 ved 2500 rpm
Drivstofftype		Blyfri bensin min. 91 oktan (RON) ≤E10
Motorolje	Viskositet	Standard omgivende arbeidsforhold:API SJ +høyere 10W30 (med rensetilsetningsstoffer)
		Kalde arbeidsforhold (ikke over 0°C): API SJ + høyere 5W30 (med rensetilsetningsstoffer)
	Kapasitet [L]	1.1	0.6
Tennplugg	Type	F7TC / F7RTC (eller tilsvarende)
	Elektrodegap [mm]	0.6-0.8
	Tiltrekkingsmoment [Nm]	18-22
Drivstofftankkapasitet [L]		6.5	3.6
Starter type		Rekyl / Elektrisk
Bladets maksimale hastighet [rpm]		230	240
Fliskapasitet [cm]		12 (myk fersk gren)	7 (myk fersk gren)
Tillatt stokkdimeter [cm]		∅10-30	∅8-20
Mål [bredde x dybde x høyde; mm].		850 x 2120 x 1410	640 x 1800 x 1120
Vekt (netto) [kg]		249	112
Strømforsyningstype		6MF9GEL 12 V 9 Ah	6MFLGEL 12 V 9 Ah

1. Retningslinjer for bruk

Enheten er designet for bearbeiding av tregrener, busker, ugress, skudd (med en diameter som ikke overstiger verdien gitt i tabellen med tekniske data) til mindre biter. Disse maskinene drives av en bensinmotor, noe som gjør den bærbar og egnet for utendørs bruk, spesielt i områder uten tilgang til elektrisitet og utstyrt med tilhengerfeste for lavhastighets (≤ 5 km/t) tauing kun utenfor offentlig vei.

FORSIKTIG: Ikke bruk maskinen til å makulere konstruksjonsrester, plast, papirprodukter, tau eller strenger eller annet materiale som kan inneholde metall.

ADVARSEL : fjern alle spiker, tau, strenger eller steiner som kan være innebygd i plantedeler (f.eks. røtter osv.) før du setter inn materiale i enheten.

Brukeren er ansvarlig for skader som oppstår som følge av utilsiktet bruk av apparatet.

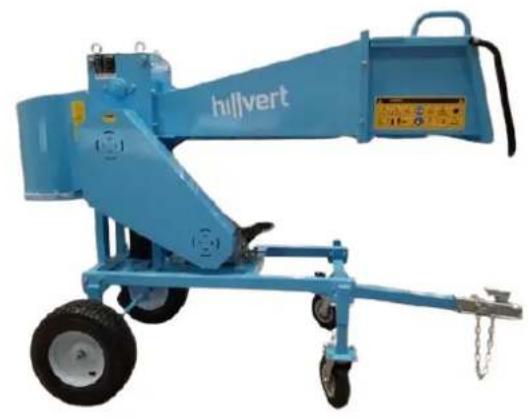

3.1. Beskrivelse av enheten

3.2. Klargjøring for bruk

PLASSERING AV APPARATET

Omgivelsestemperaturen må ikke overstige 45°C og luftfuktigheten bør ikke overstige 85%. Bruk enheten kun i åpne rom og/eller godt ventilerte områder. Ikke blokker luftinntaket til enheten og eksosutløpet til motoren. Utstyret skal holdes borte fra alle varme overflater. Bruk alltid enheten på en jevn, stabil, ren, brannsikker overflate og utilgjengelig for barn og personer med nedsatt mentale, sensoriske og intellektuelle funksjoner. Driftsstedet for enheten skal gi enkel tilgang til enhetens nødavstengningsspak. Det er forbudt å arbeide eller kjøre maskinen på ikke-asfalterte overflater med skråninger, bølger, ujevnheter, løshet eller glatte overflater.

ARBEIDSFORHOLD

Kontroller materialet som skal makuleres og sørg for at det er nok plass over maskinen til å laste materialet. Det anbefales å velge en arbeidsplass så nærme som mulig der sjetongene skal brukes. Dette vil redusere behovet for å frakte det bearbeidede materialet til et minimum.

Hold trygg avstand fra sponutløpsområdet. Sørg for at alle tilstedeværende, barn, dyr eller verdisaker også holdes på trygg avstand fra sponutløpsområdet.

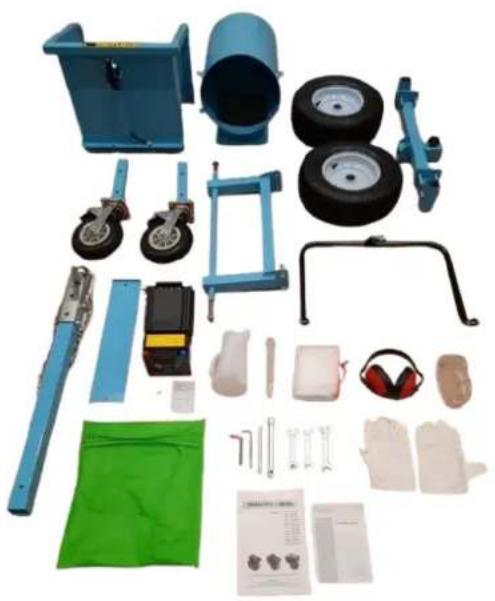

MONTERING AV MASKINEN

Denne maskinen er delvis demontert og pakket. Etter utpakking tas delene ut av emballasjeboksen og monteres enkelt i henhold til vedlagte installasjonsskjema før bruk. OBS: Noen deler av denne maskinen med stort volum og tung vekt. Under montering anbefales det å søke veiledning og assistanse fra en selger eller noen med betydelig kunnskap og evne til denne maskinen for å ivareta sikkerheten.

FORSIKTIG: under installasjon, ikke plasser hender eller andre kroppsdeler innenfor en radius av bladrotoren; Ikke berør knivene med hendene eller andre kroppsdeler.

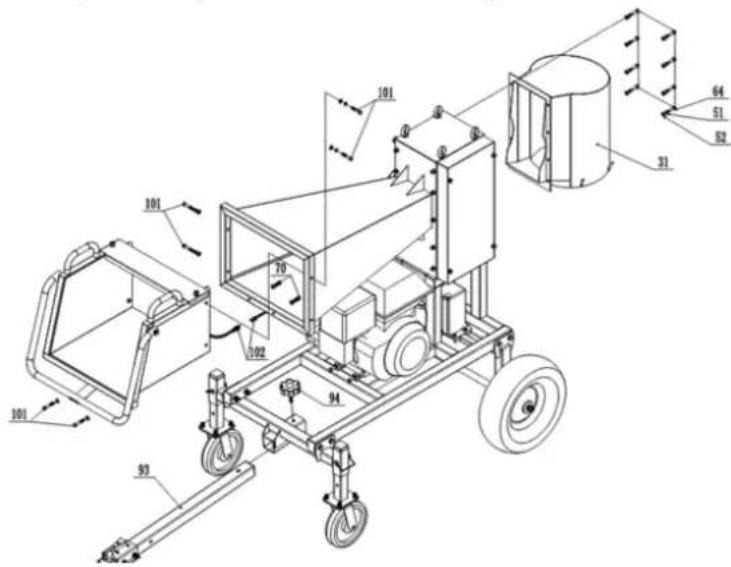

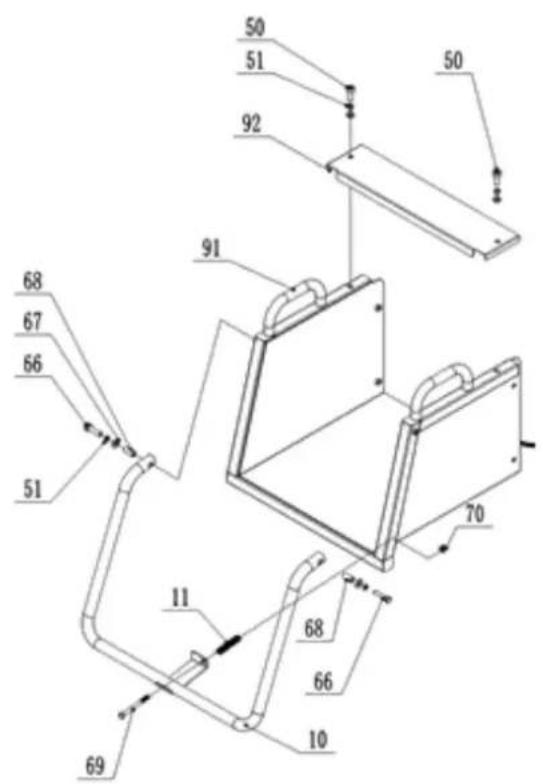

HT-WBL-01

A. ∅vre del av innmatingsbeholderen

Artikkelnummer	Delbeskrivelse
90	D-pinne
89	Forhjulsfot
4	Forhjulsramme
3	Omni-directional hjul

Monter forhjulsfot 89 som vist i figuren på forhjulsrammen 4 ved hjelp av D-pinne 90, og vent på neste monteringstrinn.

C. Bakhjulsrammemontering

73 74 88 5 7 6 74 73 88

Artikkelnummer	Delbeskrivelse
88	Pin
74	Vaskemaskin
73	Låsemutter
7	Bakhjulsramme
6	Høyre hjul
5	Venstre hjul

Installer venstre og høyre dekk 5 og 6 på bakhjulsrammen 7 med maskinvare og vent på neste installasjonstrinn.

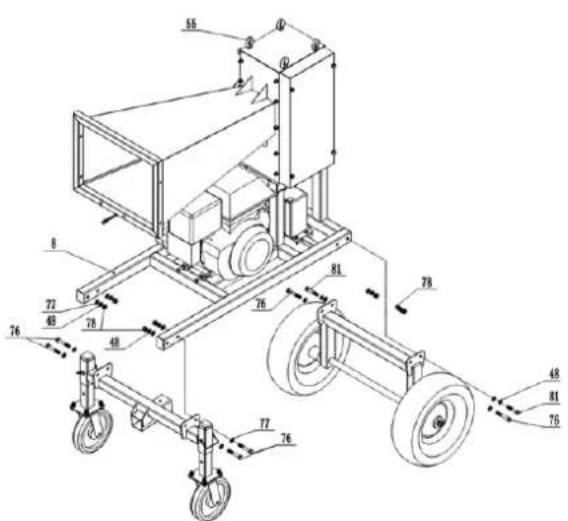

D. Forhjul/ bakhjulsramme/hovedrammemontering

Minst to øyebolter 55 bør velges som hovedløftepunkter, løft hovedrammen 8 sakte til en høyde på 50-70cm over bakken med en løfteinnretning med en løftekapasitet på over 1000kg, ta hensyn til sikkerheten. Som vist i figuren ovenfor, kan forhjul og bakhjulsramme festes på hovedrammen 8 med maskinvare.

E. Utløpsbeholder/ øvre del av matebeholder/hovedrammeenhet

Fest den ferdige øvre delen av matebeholderen 91 og utløpsbeholderen 31 på hovedrammen ved hjelp av maskinvare; Koble ledningen 102 til motorkontrollledningen., trekk ut den venstre tappen på sikkerhetsbryteren på sikkerhetsstangen 10. Fest tilhengerfeste 93 ved hjelp av knott 94 på rammen.

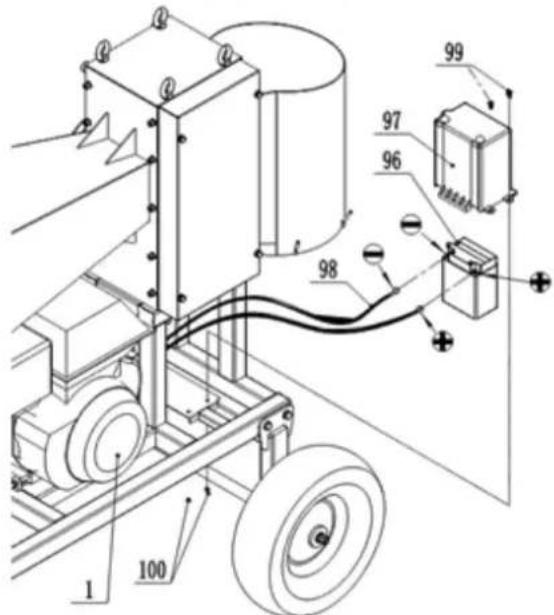

F. Batterimontering og tilkobling

To øyebolter 88 bør velges som hovedløftepunkter, løft hovedrammen sakte til en høyde på 40-60 cm over bakken med en løfteanordning med en løftekapasitet på over 300kg, vær oppmerksom på sikkerheten! Installer T-stang 4, tilhengerfeste 6, aksel 7 og hjul (2&3) ved hjelp av D-pinne 51, 52 og bolt 69 og maskinvare.

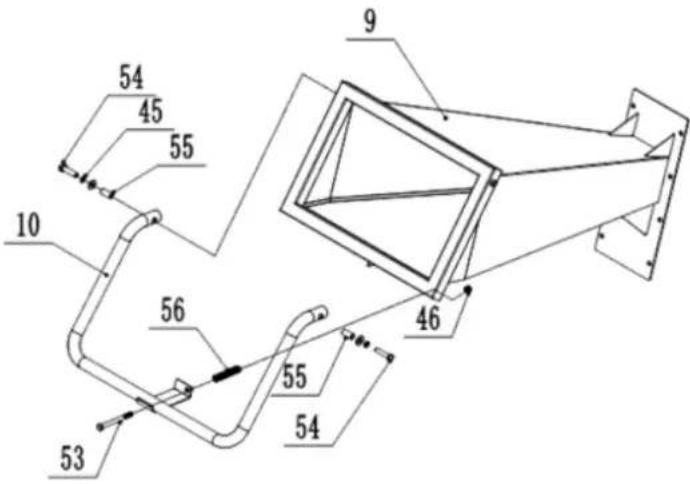

B. Matebeholderenhet

54 45 55 10 56 53 9 46 55 54

Installer sikkerhetsstangen 10 på matetrakten 9 ved hjelp av bolt 53,54 og maskinvare.

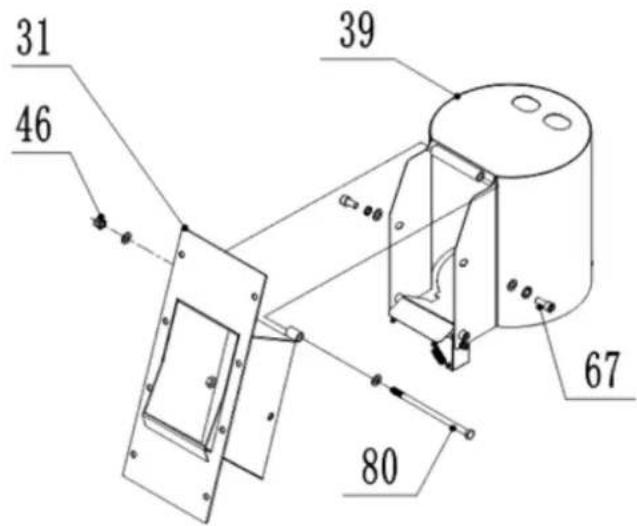

C. Utløpsbeholderenhet

31 46 39 67 80

Installer utløpsbeholderen på øvre utløpsbeholder 31 ved hjelp av bolter og maskinvare.

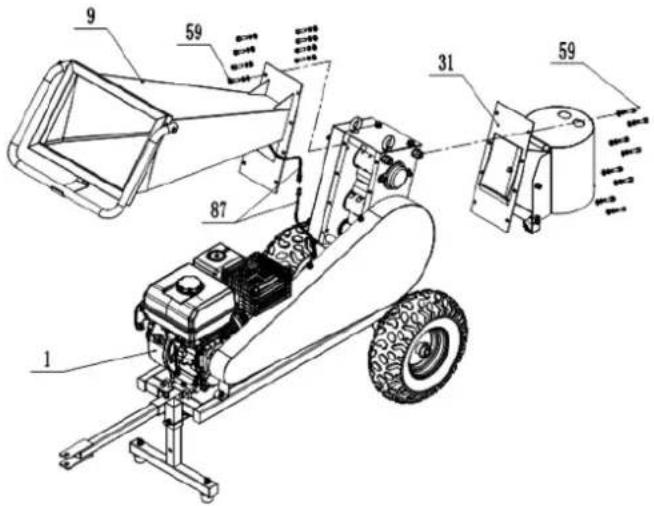

D. Innmatings-/utløpsbeholder og hovedrammeenhet

Installer matebeholder 9 og utløpsbeholder 31 ved hjelp av bolter og maskinvare. Koble sikkerhetsledninger 87 til motoren, trekk ut tilbakestillingspinnen på bryteren (venstre side på bryteren) for start.

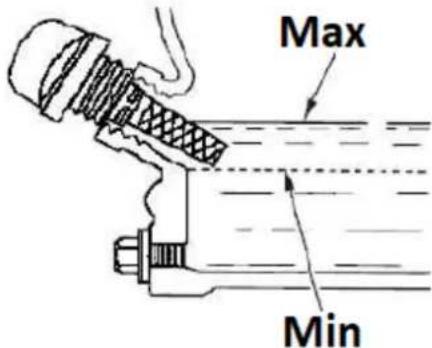

FYLLING AV MOTOROLJE

Under transport er maskinens motor uten olje, derfor må den etterfylles før første oppstart. Bruk kun fersk olje i henhold til anbefalingen for smøring av motoren (se tabellen med tekniske data):

Max Min

• Plasser maskinen på en jevn, horisontal overflate.
• Skru av det oransje motoroljepåfyllingslokket (med innebygd peilepinne - se bildet over) og hell olje gjennom åpningen (bruk for eksempel en trakt), pass på at du ikke fyller mer enn det tillatte nivået (merket felt på peilestav), som vi sjekker på peilepinnen på hetten etter at den er festet i hullet.
• Det anbefales å holde nivået nærmere den øvre enn den nedre akseptable grensen. Ved overløp over tillatt nivå kan overflødig olje suges ut gjennom plugghullet.
  OBS: Bruk av motoren med feil oljenivå kan före til motorskade! Kontroller motoroljenivået för hver maskinoperasjon när motoren fortsatt er kald.

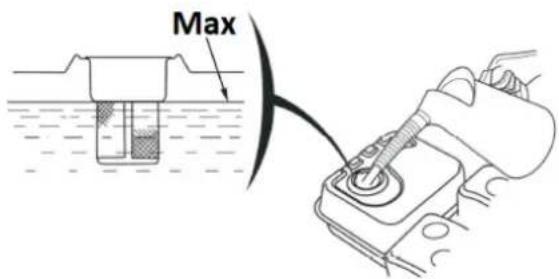

FYLLING AV BENSIN

OBS: Motoren til enheten er kun tilpasset for å brenne blyfri bensin uten oljetilsetninger. Bruk av annet drivstoff som ikke er ferskt og med for høyt etanolinnhold eller av lav kvalitet kan føre til motorhavari. Fyll kun drivstoff när motoren er slått av, og pass nøye på at du ikke søler drivstoff over motoren, spesielt när den er varm - fare for brann! Hvis motoren er oppvarmet, vent minst 2 minutter för du fyller drivstoff.

Max

• Plasser maskinen på en jevn, horisontal overflate.
• Drivstofftanken er plassert på toppen av enheten.
• Skru av tanklokket (med dispenserikonet). Ikke trekk ut silfilteret inne i åpningen!
• Fyll på drivstoff gjennom pluggåpningen - det maksimale drivstoffnivået i tanken bør ikke overstige den øvre grensen for den røde nivåmåleren i silfilteret, dvs. nå bunnen av påfyllingshalsen som maks.

BATTERILKOBLING

FORSIKTIG: Vær forsiktig så du ikke kobler batteriet i motsatt polaritet, da dette vil kortslutte batteriladesystemet!

• Koble den positive/røde (+) kabelen til startsolenoidterminalen (A).
- Koble den negative/svarte eller blå (-) kabelen til en motormonteringsbolt eller annen god jordforbindelse.
• Koble den positive (+) kabelen til den positive (+) terminalen.

3.3. Bruk av enheten

3.3.1 Oppstart

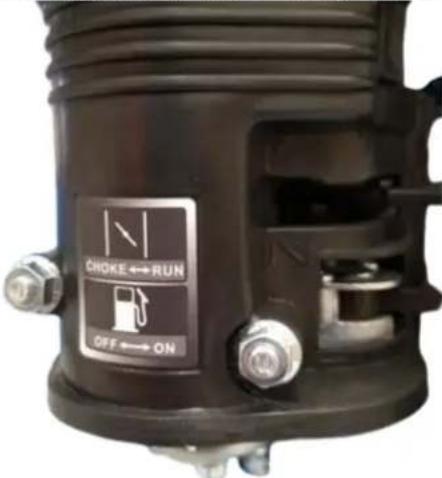

- Sett drivstoffventilen - fordelerikonet - til åpen stilling ("ON" - se signaturpiktogrammet på luftfilterhuset) slik at drivstoff kan strømme fra tanken til forgasseren for å starte motoren.

CHOKE ↔ RUN OFF ↔ ON

• Bare när motoren er kald : aktiver choken, dvs. sett den manuelle sugespaken i lukket stilling ("CHOKE") - se universalikonet.

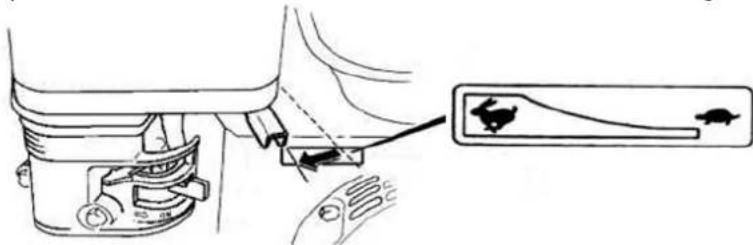

• Still inn gasspaken - motorhastighetskontroll - på ca. 1/2 skala i hurtigrotasjonsretningen. MERK: kaninikonet symboliserer rask rotasjon og skilpadden er for lave hastigheter, så ved å flytte spaken mot det aktuelle ikonet øker eller reduserer du motorhastigheten.

• Vri tenningen (nøkkelen) på motoren fra "AV" til "PÅ"-posisjon (kun HT-WBL-01) og deretter til "START" (eller sveivikon) slik at motoren kan startes - etter startene, slipp tenningsnøkkelen umiddelbart.
• [alternativt - manuelt] Etter å ha satt tenningsnøkkelen til "ON"-posisjon, ta tak i spaken på rekylstarttauet og dra i en jevn bevegelse til du kienner motstand på spaken, og dra deretter med

en rask bevegelse til slutten, alt mens du holder håndtaket i hånden slik at det kan gå tilbake til startposisjonen på en kontrollert måte. Noen ganger under fryseforhold kan det være nødvendig å trekke i slepehåndtaket flere ganger før motoren starter - dette er normalt.

OBS: Gammelt eller lavkvalitets drivstoff kan føre til startproblemer! Bytt den umiddelbart til en skikkelig, frisk en.

• Etter å ha startet motoren, la den virke litt for å nå driftstemperaturen etter ca. 1 minutt og i løpet av denne tiden beveger du den manuelle sugespaken gradvis i retning av ("RUN").
  MERK : å starte en oppvarmet motor krever ikke å slå på suget - spaken skal være i åpen stilling.

VIKTIG: lavt turtall er kun for å gå motoren på tomgang - bruk det høyeste turtallet när du bruker maskinen.

3.3.2 Stopp

• Still inn laveste motorturtall med gasspaken (flytt den mot skilpaddeikonet) og la motoren gå på lav hastighet i 1-2 minutter for å kjøle den ned litt.
• Slå av tenningen ved å sette bryteren til "OFF"-posisjon. Alternativt kan du stenge drivstoffventilen (bytte til "CLOSE"-posisjonen) og vente til motoren stopper - denne metoden vil kvitte seg med gjenværende drivstoff fra forgasseren, så det er verdt å bruke den før du lagrer en ubrukt maskin for en lang tid.

OBS: hvis du trenger å stoppe enheten plutselig, trykk på nødstoppknappen, men bruk denne metoden kun i nødstilfeller!

VIKTIG : bruk aldri chokehendelen til å stoppe motoren ved å gasse den!

- Hvis maskinen ikke skal brukes lenger, lukk drivstofftilførselsventilen - sett spaken til lukket ("CLOSE") posisjon.

3.3.3 Arbeidstips

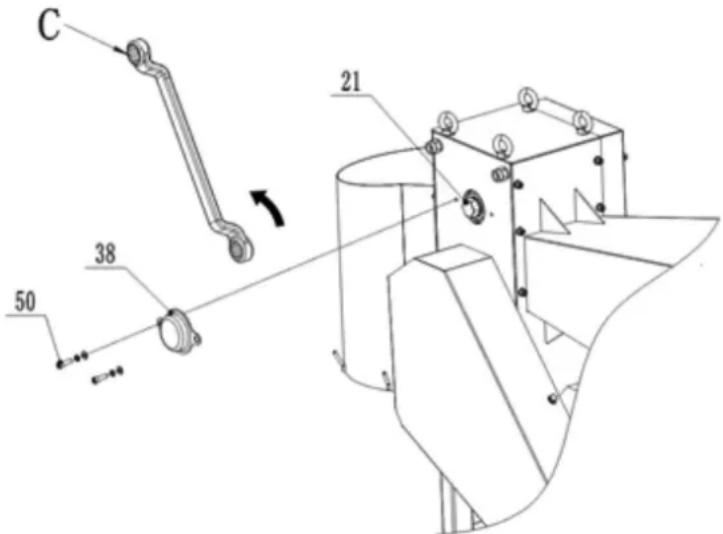

- [HT-WBL-01] Hvis maskinen stopper under arbeid og treverket sitter fast på bladet og ikke kan skjæres av, skru av bolten 50 og fjern akseldekselet 38. Bruk en verktøynøkkel C med en diameter på 34 mm på motsatt side for å klemme den sekskantede delen på bladakselen 21. Vri den øvre bladakselen 21 mot klokken for å frigjøre bladet fra treet. Fjern det fastsittende veden og fest akseldekselet 38 før du starter maskinen på nytt:

C 21 38 50

• [HT-WBL-02] Hvis maskinen er stoppet under arbeid og treverket sitter fast på bladet og ikke kan skjæres av, skru av bolten 67 og fjern akseldekselet 38. Bruk en verktøynøkkel C med en diameter på 30 mm for å klemme den sekskantede kroppen på bladakselen 21. Vri den øvre bladakselen 21 mot klokken for å frigjøre bladet fra treet. Fjern veden som sitter fast og fest akseldekselet 38 før du starter maskinen på nytt.
• Denne maskinen kan skjære usorterte eller forbehandlede grener, slik at nyklippede grener, plantestengler osv. kan være direkte for skjæring. På grunn av faktorer som råvaretype,

fuktighetsinnhold og hardhet, kan maskinen oppleve overbelastning av motoren, stopp og kroppsristing under arbeid, noe som er en normal situasjon.

- Hvis det er nødvendig å kutte harde flerårige trær eller tørr ved, bør matediameteren reduseres for å forhindre overbelastning og stans av motoren, og for å redusere skade på motoren, kniver og andre komponenter i kjøretøyet. Denne maskinen har den beste kutteeffekten på fersk kork.

- Sørg for at posisjonen under utslippsporten er åpen og at det ikke er andre situasjoner som kan påvirke utslippet før du arbeider.

- Mat materialet på begge sider foran innmatingstrakten, ikke kjør direkte mot maskinens mateport. Ved föring må du ikke holde kraftig i veden, bare skyve veden forsiktig inn; rengjørings- og oppsamlingsoperasjoner rett under utløpsporten er forbudt.

- På grunn av bearbeidingsegenskapene til denne maskinen trenger brukeren bare å skyve veden forsiktig inn i innmatingsbeholderen. Etter at råvirket er matet inn i föringsbeholderen, vil det fortsette å behandle hele delen av råstoffet helt til slutten, uten noen operasjon fra brukeren. Men å stoppe midtveis kan føre til ufullstendig kapping av treet og bladet setter seg fast. Derfor, i ikke nødsituasjoner, har ikke denne maskinen lov til å berøre sikkerhetsstangen og har ikke lov til å stoppe midtveis under arbeidet. I tillegg bør trematerialer med korte blokker ikke komme inn i matebeholderen for kapping, da de vil knekke horisontalt i trekassen under kapping, forårsake overbelastning og stans av motoren, og til og med forårsake skade på kniver eller andre deler av maskinen.

- [HT-WBL-01] Utløpsporten er utstyrt med kroker for oppsamlingsposer, men oppsamlingsposer kan kun plasseres hvis følgende to betingelser er oppfylt:

a) Plassering og utskifting av oppsamlingsposen betjenes av en dedikert person. Etter plassering bør oppsamlingsposen være lavere enn den nedre kanten av utløpsporten, noe som gjør det enkelt å observere stablingsstatusen til veden inne i den. Dette sikrer at oppsamlingsposen kan oppdages i tide etter fylling uten å forårsake blokkering ved utløpsporten, og blir raskt fjernet og erstattet med en ny oppsamlingspose i tide.

b) Hvis enkeltbruker opererer alene og trenger en oppsamlingspose for å samle vedlogger, er det nødvendig å sikre at oppsamlingsposen helt kan inneholde hele volumet av råveden, sikre at veden ikke renner over inne i oppsamlingsposen, og forhindre alvorlig skade på viktige komponenter som bladet og bladakselen på grunn av blokkering av utløpsporten forårsaket av overløp av tre inne i oppsamlingsposen.

3.4. Rengjøring og vedlikehold

a) Tjenesteintervaltabell for motor (med mindre annet er spesifisert av produsenten av motorenheten):

Aktivitet / intervall *			Før hver bruk	Etter 1 måned eller de første 20 timene fra 1. igangsetting	Hver 3. måned eller hver 50. driftstime	Hvert år eller 100 arbeidstimer
Motorolje	Befaring av mulig tillegg		x
	Erstatning x ** x
Luftfilter ***	Kontroll		x
	Rengjøring			X
	Erstatning				x
Rengjøring av drivstofftanken			x
Kontroller og om nødvendig juster tennpluggavstanden						x (bytte ved behov)
Drivstofftank - rengjøring						x
Sjekk skarpheten på knivene/splines			x
Dekktrykk				x
Rengjør utsiden av motoren (anløp, støv, etc.)			x
Drivstoffslanger - inspeksjon	Hvert 2. år(bytte ved behov)
Rengjøring av innsiden av sylinderhodet eller stempelet fra karbonoppbygging ****	Hver 125. driftstime
* Avhengig av hva som faller tidligere.
** Hvis maskinen arbeider ofte under belastning eller under ekstremt varme omgivelsesforhold - reduser intervallet til 25 arbeidstimer.
*** Hvis maskinen ofte arbeider i støvete, skitne omgivelser, bør rengjøringsintervallet reduseres til 10 arbeidstimer, og byttes hver 25. arbeidstime.
****Tjenesten skal utføres av en spesialist.

b) Før hver rengjøring, justering eller utskifting av tilbehør, og når enheten ikke er i bruk, slå av maskinen og avkjøl den helt, fjern også tenningskabelrøret fra tennpluggen.

- Vent til alle roterende deler på maskinen har stanset.

c) • Rengjør overflatene bare med midler som ikke inneholder etsende stoffer.

d) • Oppbevar utstyret på et kjølig og tørt sted, beskyttet mot fuktighet og direkte sollys.

e) Det er forbudt å sprøyte utstyret med en vannstråle eller dyppe utstyret i vann.

f) Pass på at det ikke kommer vann inn i ventilasjonsspaltene i huset.

g) Ventilasjonsspaltene skal rengjøres med en børste og trykkluft.

h) Utstyret må kontrolleres periodisk med tanke på dets tekniske effektivitet og eventuelle skader.

i) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.

j) Kontroller drivstoffkablene regelmessig for skader eller slitasje (sprekker eller lekkasjer) og skift ut den skadede komponenten umiddelbart.

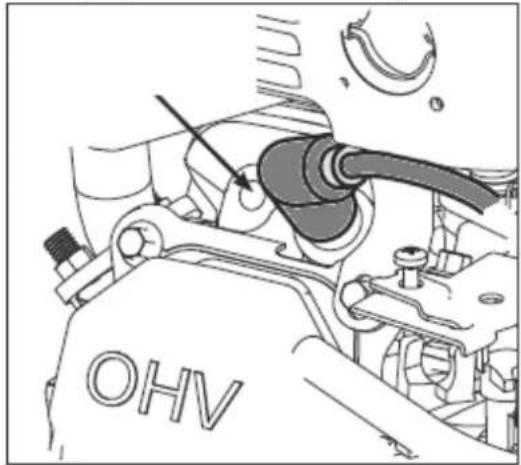

k) Inspeksjon/bytte av tennplugger:

Tilgang til pluggen er mellom luftfilterhuset og lyddemperen. Fjern først tenningskabelen fra tennpluggen for å få tilgang til den. Før du installerer en tennplugg - inkludert en ny tennplugg - kontroller tennpluggavstanden og juster den om nødvendig. Når du skruer inn pluggen, gjør det så langt det går, men stram den følsomt - vanligvis ytterligere 1/3-1/2 omdreininger (se pluggprodusentens anbefalinger). Resten av monteringen går tilbake til demontering.

OHV

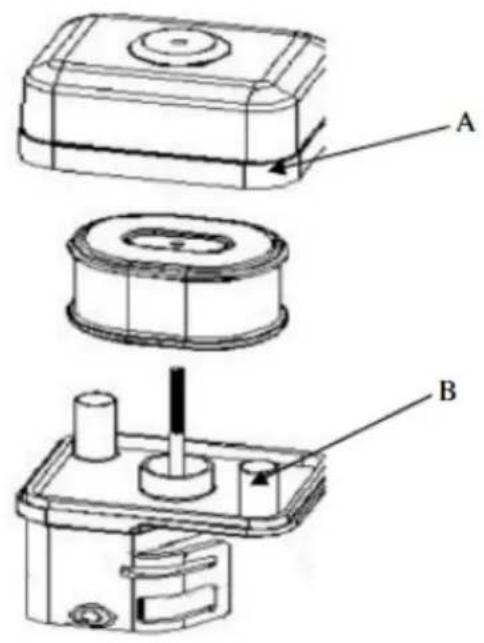

I) Kontrollere/bytte ut luftfilteret:

- Fjern luftrenserens utsidedeksel (A). Vær forsiktig for å forhindre at skitt og rusk faller inn i luftrenserenheten.

• Skille luftfilteret (A) fra luftfilterhuset (B).

- Inspiser luftfilteret. Rengjør skittent luftfilter med varmt vann og mild såpe. La luftfilteret tørke grundig før det settes på nytt.

- Installer luftfilterenheten på forgasseren og fest med skrue.

- Merk: Ikke bruk trykkluft eller løsemidler til å rengjøre filteret. Trykkluft kan skade filteret og løsemidler vil løse opp filteret.

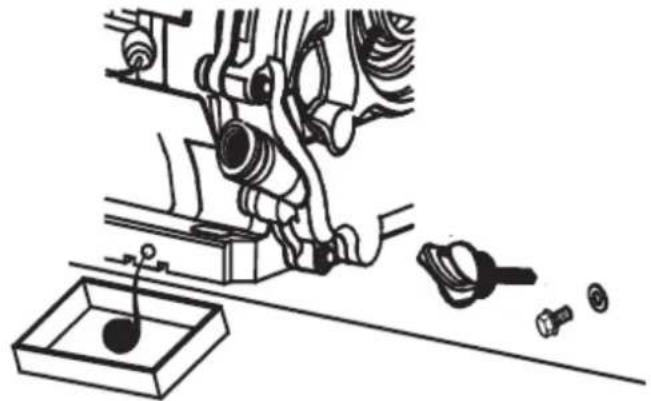

m) Skifte motorolje:

- Plasser maskinen på et flatt underlag, slå på maskinen og varm opp motoren i noen minutter, og slå den deretter av.

• Fjern oljepåfyllingslokket med peilepinnen.

- Sett oljeflakbeholderen under motoren ved tappepluggen.

- Skru ut oljetappepluggen og tapp ut all oljen – til den slutter å lekke.

- Slå på tappepluggen igjen og fyll den på med ny olje gjennom påfyllingspluggen med en peilepinne i henhold til prosedyren beskrevet tidligere i denne håndboken.

Hvis maskinen ikke brukes på mer enn en måned, er det nødvendig å:

- Tøm drivstoffet fra tanken eller legg til en drivstoffstabilisator i henhold til produsentens andel av tilsetningsstoffet.

MERK: ikke oppbevar drivstoff i en tank med stabilisator lenger enn produsenten av tilsetningsstoffet anbefaler!

- (kun hvis drivstoffet tømmes fra tanken) Start motoren og la den gå uten belastning til den slår seg av av seg selv på grunn av mangel på drivstoff - dette vil tillate at restdrivstoffet tømmes fra drivstoffsystemet og forgasseren. Eventuelle rester kan tømmes ved å skru av nedbørsfilteret:

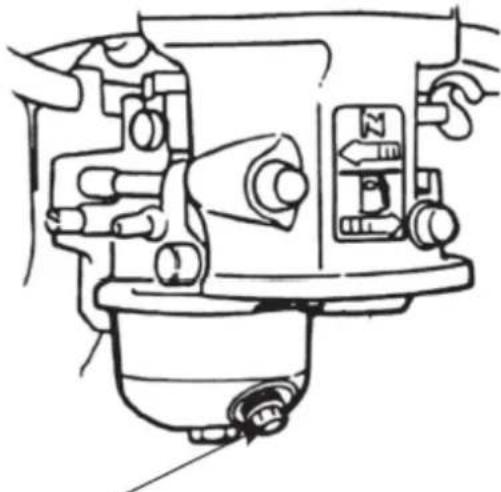

• Slå av nedbørsfilteret og lukk drivstoffventilen.
• Skift ut motoroljen med ny olje (hvis den ikke er skiftet nylig eller viser tegn på slitasje).
• På en kald motor, fjern tennledningsrøret fra tennpluggen og skru ut tennpluggen og hell 5-10 ml fersk motorolie inn i svllnderen giennom åpningen. Skru tennpluggen inn igien.
• Trekk i starthåndtaket til du kjenner motstand slik at oljen fordeles i sylinderen og bevarer motoren fra innsiden. Deretter gjør du 8-10 sakte bevegelser med trekket som om du ville starte motoren.
  • Rengjør enheten, spesielt motoren, for skitt og andre forurensninger som støv.
• Inspiser maskinen for slitte eller skadede deler - skift dem ut om nødvendig.
• Om nødvendig, blås opp luften i hjulene til maksimalt tillatt trykk (se merking på dekket).
• Oppbevar maskinen i en tørr, overbygd bygning med god ventilasjon og vekk fra varme og sollys.

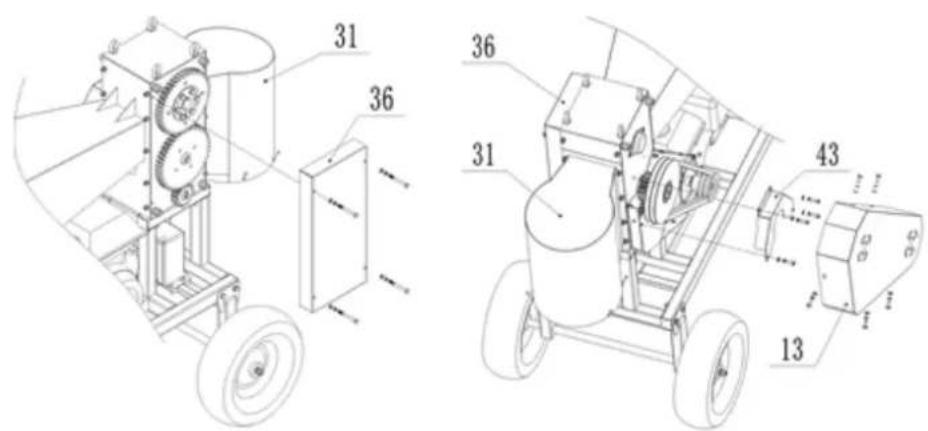

o) Vennligst inspiser maskindelene under veiledning av fagfolk eller fagfolk regelmessig med 1-2 ganger månedlig. Sørg for at maskinen har stoppet helt!

- [HT-WBL-01] Åpne girdekselet 36, remdekselet 13, det lille girdekselet 43 og utløpsporten 31, gi en passende mengde smørefett til hver girkomponent; Se etter fleksibel rotasjon og slitasje på nøkkeldeler som lagre, kniver, belter osv. Hvis det oppdages feil, bør de repareres umiddelbart før omarbeiding. Spesielt for kniver kreves regelmessige inspeksjoner og knivreparasjoner utføres ved profesjonelle institusjoner. Et sløvt blad kan redusere effektiviteten til maskinen, og i alvorlige tilfeller kan det forårsake skade på maskinkomponenter.

- [HT-WBL-02] åpne girdekselet 36 ved å fjerne de 4x holder det b77 boltene. Smør hver girkomponent; Se etter fleksibel rotasjon og slitasje på nøkkeldeler som lagre, kniver, belter osv. Hvis det oppdages feil, bør de repareres umiddelbart før omarbeiding. Spesielt for kniver kreves regelmessige inspeksjoner og knivreparasjoner utføres ved profesjonelle institusjoner. Et sløvt blad kan redusere effektiviteten til maskinen, og i alvorlige tilfeller kan det forårsake skade på maskinkomponenter.

SIKKER FJERNING AV BATTERIER

GEL 12V 9Ah batterier er installert i enhetene.

Fjern brukt batteri fra enheten ved å bruke samme prosedyre som du installerte dem.

Resirkuler batteriene sammen med riktig organisasjon eller selskap.

KASSERING AV BRUKTE ENHETER

Apparatet må ikke kastes i det kommunale avfallssystemet. Lever den til et gjenvinnings- og innsamlingssted for elektriske apparater. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Plasten som brukes til å konstruere enheten, kan resirkuleres i henhold til merkingen. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

PROBLEML∅SNING

Problem	Mulig årsak
Motoren kan ikke startes	Er tenningsbryteren i "ON"-stilling?Er drivstoffstengeventilen på?Bruker du frisk, ren gass? Hvis gassen er gammel, bytt den.Bruk en drivstoffstabilisator hvis du holder på gass i mer enn 30 dager.Er tennpluggen ren? Hvis tennpluggen er skitten eller sprukket, bytt den. Hvis den er oljeaktig, la den være ute, hold en fille over plugghullet og trekk i rekylsnoren flere ganger for å blåse ut eventuell olje i sylinderen, tørk deretter av pluggen og sett den inn igjen.hvis sikkerhetsbryteren er tilbakestilt og ledningen er koblet til?
Motoren stopper under arbeid	hvis motoren stoppes ved overbelastning?hvis tre er blokkert i bladhuset?hvis sikkerhetsbryteren er i normal tilstand?hvis motoren har nok drivstoff og olje?
Merkelig støy	Stopp maskinen, sjekk om noe maskinvare løsner?hvis ikke, be fagfolk om å sjekke og utføre vedlikehold.
Bladet er slitt eller skadet	Gå til de profesjonelle reparasjonsstedene for å bytte eller skarpe knivene.
Belte glir	stopp maskinen umiddelbart, be profesjonelt personale om å åpne beltedekslet, sjekk beltets slitasje, og hvis beltet er skadet, bytt det ut med et nytt; Hvis beltet er normalt, er det nødvendig å løsne motorens festebolter, justere de fremre og bakre posisjonene til motoren for å stramme beltet, og deretter sette på beltedekslet igjen etter ferdigstillelse.
Vedhugger klarer ikke å skilles effektivt	stopp maskinen umiddelbart, be profesjonelt personale om å justere bladplassen (åpne girdekselet, løsne boltene som er presset på kjeglehysen til den øvre bladakselen og giret, roter den øvre bladakselen, juster den relative posisjonen til giret og bladet aksel, velg passende gap mellom øvre og nedre blad, lås boltene på kjeglehysen, og installer deretter girdekselet tilbake)
