HI-LOGL-1800 - štiepač dreva Hillvert - Bezplatný návod na obsluhu

Typ produktu	Zdvíhač kmeňov (pomoc pri spracovaní polien)
Značka	Hillvert
Model	HI-LOGL-1800
Rozmery (D x Š x V)	1190 x 1170 x 1080 mm
Hmotnosť	~133 kg
Maximálna nosnosť	180 kg
Napájanie	Hydraulický systém (externé elektrické napájanie)
Materiál rámu	Oceľ
Hlavné komponenty	Hlavný rám, podperný rám, hydraulický valec, hydraulický motor, podporné valčeky
Hlavná funkcia	Zdvihnúť a presunúť ťažké polená
Typ valca	Hydraulický valec
Ložiská	UCFLU205 (x3)
Rýchlospojky	Áno (X, Y, Z)
Údržba	Skontrolujte hladinu hydraulického oleja, po použití vyčistite, namazte pohyblivé časti
Bezpečnosť	Používajte ochranné rukavice, neprekračujte maximálnu záťaž, zabezpečte stabilitu
Likvidácia	Nevyhadzujte do domáceho odpadu, recyklujte v autorizovanom stredisku

Často kladené otázky - HI-LOGL-1800 Hillvert

Ako zložiť zdvíhač kmeňov HI-LOGL-1800 ?

Montáž sa musí vykonať podľa návodu. Upevnite hlavný rám, podperné rámy, valec a valčeky pomocou dodaných osí a puzdier. Utiahnite všetky skrutky a pred použitím skontrolujte stabilitu.

Aká je maximálna nosnosť?

Maximálna nosnosť je 180 kg. Nikdy neprekračujte tento limit, aby ste predišli riziku prevrátenia alebo zlomenia.

Aký typ hydraulického oleja použiť?

Použite hydraulický olej ISO VG 32 alebo 46 podľa okolitej teploty. Pred každým použitím skontrolujte hladinu a v prípade potreby odvzdušnite okruh.

Ako pripojiť hydraulický systém?

Pripojte rýchlospojky X, Y, Z k externému hydraulickému zdroju (traktor alebo čerpadlo). Dodržujte smer vstup/výstup: Y pre vstup do rozvádzača, Z pre výstup.

Aké bezpečnostné opatrenia prijať?

Noste rukavice, okuliare a bezpečnostnú obuv. Uistite sa, že stroj je stabilný na rovnom povrchu. Neumiestňujte žiadnu časť tela pod bremeno. Pred akýmkoľvek zásahom odpojte napájanie.

Ako udržiavať zdvíhač kmeňov?

Pravidelne čistite diely, mastite ložiská a kĺby, kontrolujte tesnosť hadíc a každých 200 hodín používania vymeňte hydraulický olej.

Môžem použiť tento zdvíhač kmeňov na traktore?

Áno, hydraulický systém môže byť napájaný traktorom vybaveným hydraulickým vývodom. Uistite sa, že prietok a tlak sú kompatibilné (odporúčané: 15-25 L/min, 150-200 barov).

Čo robiť v prípade úniku oleja?

Okamžite zastavte používanie. Nájdite únik, dotiahnite spoje alebo vymeňte chybné tesnenia. Vyčistite rozliaty olej a zlikvidujte ho v súlade s predpismi.

Kde nájsť náhradné diely?

Kontaktujte zákaznícky servis Hillvert alebo si pozrite návod na diely (osi, valec, ložiská). Môžete tiež objednať online na webovej stránke výrobcu.

Ako presunúť stroj?

Na presun použite vozík alebo vysokozdvižný vozík. Neťahajte ho za hydraulické hadice. Počas prepravy sa uistite, že je dobre upevnený.

NÁVOD NA OBSLUHU HI-LOGL-1800 Hillvert

Táto používatelšká príručka bola preložená pomocou strojového prekladu. Vynaložili sme primeranú snahu o poskytnutie presného prekladu, avšak žiadny automatický preklad nie je dokonalý a nemá nahradiť ľudských prekladatel'ov. Oficiálna používatel'ská príručka je v anglickom jazyku. Akékoľvek nezrovnalosti alebo rozdiely, ku ktorým došlo v procese prekladu, nie sú záväzné a nemajú žiadny právny účinok na účely dodržiavania alebo presadzovania predpisov. Ak máte akékoľvek otázky týkajúce sa presnosti informácií obsiahnutých v používatel'skej príručke, pozrite si jej anglickú verziu, ktorá predstavuje oficiálnu verziu.

TECHNICKÉ ÚDAJE

Popis parametra Hodnota parametra
Názov produktu	Zdvíhač kmeňov
Model	HI-LOGL-1800
Rozmery [šírka x híbka x výška; mm]	1190 x 1170 x 1080
Hmotnosť [kg]	~133
Maximálna nosnosť [kg]	180
Spôsob napájania	Hydraulický systém

Výrobok je určený ako pomôcka pri spracovaní dreva - zdvíhaním a posúvaním väčších a/alebo tažších kmeňov cez hydraulický systém (externé napájanie).

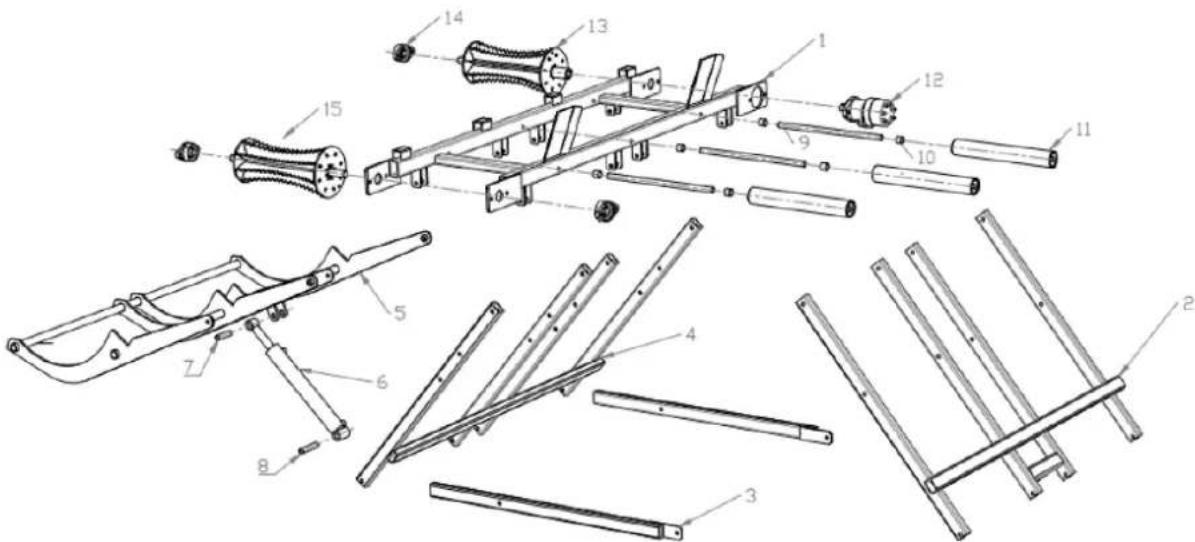

MONTÁŽ

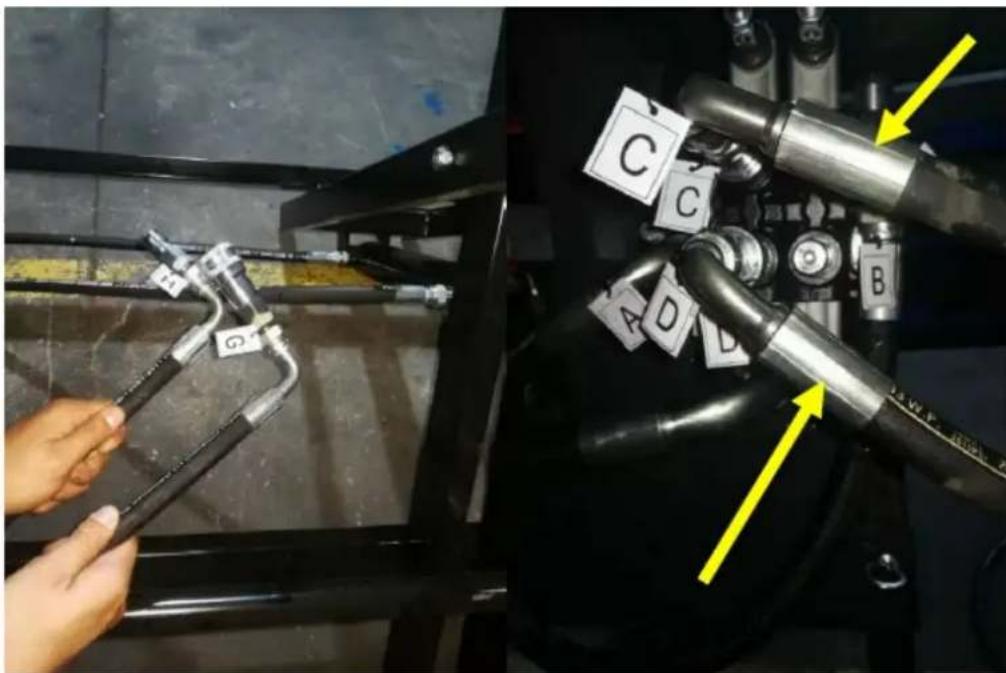

X – rýchlospojka, Y – vstup hydraulického podávača (C), Z – výstup hydraulického podávača (D)

H/G – prípojka valca zdvíhača dreva pre motor zdvíhača.

LIKVIDÁCIA POUŽITÝCH ZARIADENÍ

Toto zariadenie nevyhadzujte do komunálneho odpadu. Odovzdajte ho na recyklačnom a zbernom mieste elektrických zariadení. Skontrolujte symbol na výrobku, v návode na obsluhu a na obale. Plasty použité na výrobu zariadenia sa môžu recyklovať v súlade s ich označením. Ak sa rozhodnete zariadenie recyklovať, významne prispievate k ochrane nášho životného prostredia.

Informácie o miestnom recyklačnom zariadení získate od miestnych úradov.
