NÁVOD K OBSLUZE HI-LOGL-1800 Hillvert
Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.
TECHNICKÉ ÚDAJE
| Popis parametru Hodnota parametru | |
| Stůl pro horní frézku | Zdvihák na klády |
| Model | HI-LOGL-1800 |
| Rozměry (šířka x hloubka x výška) [mm] | 1190 x 1170 x 1080 |
| Hmotnost [kg] | ~133 |
| Maximální nosnost [kg] | 180 |
| Způsob napájení | Hydraulický systém |
Výrobek je určen jako pomůcka při zpracování dřeva - zvedáním a posunem větších a/nebo těžších kmenů přes hydraulický systém (externí napájení).

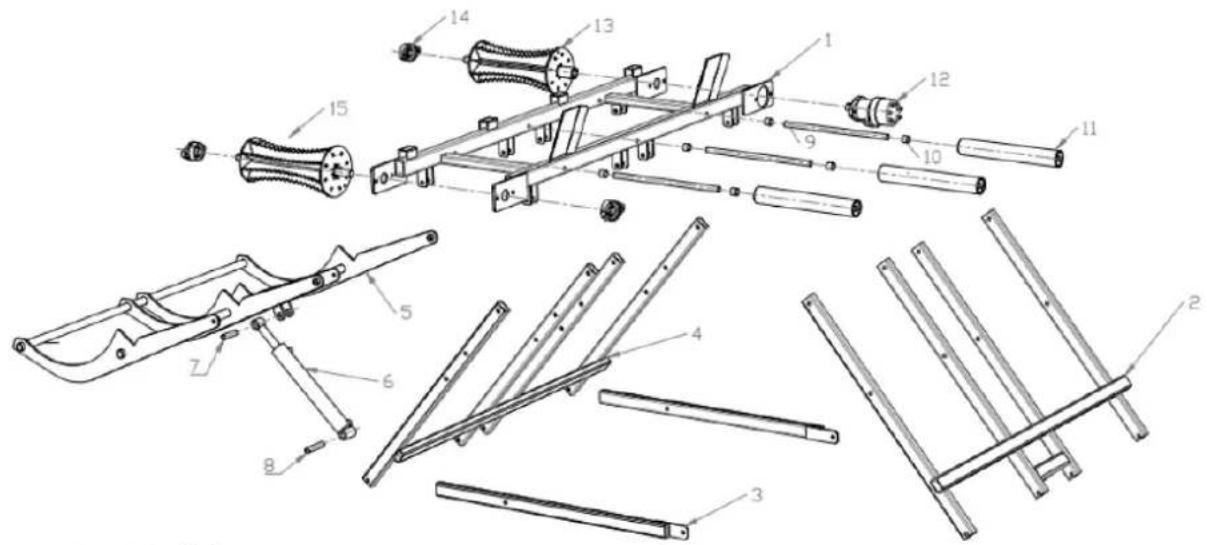

SHROMÁŽDĚNÍ

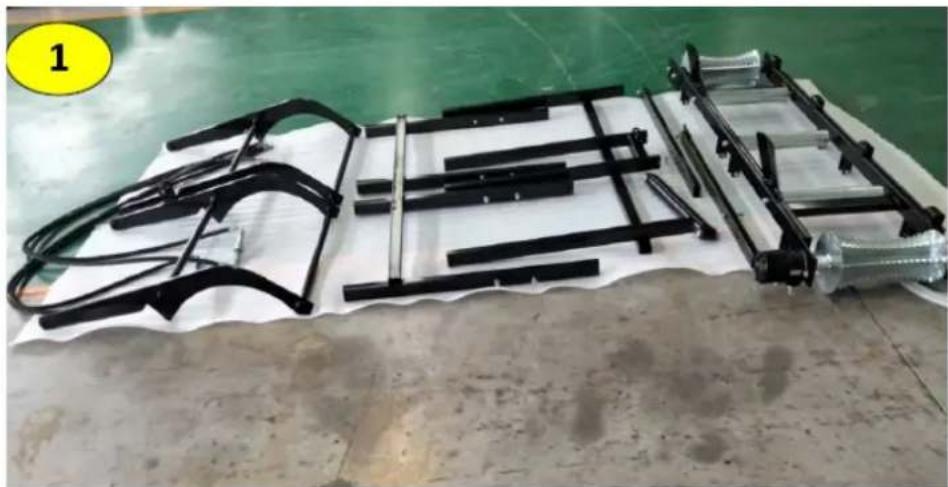

- Hlavní rám (x1)
- Rám stojanu 1 (x1)
- Spodní rám (x2)
- Rám stojanu 2 (x1)
- Zvedací rám (x1)
- Hydraulický válec (x1)
- Čep hydraulického válce 1 (x1)
- Čep hydraulického válce 2 (x1)
- Hřídel nosného válečku (x3)
- Podpěrné válečkové pouzdro (x6)
- Nosný válec (x3)
- Hydraulický motor (x1)
- Válec (x1)
- Ložisko UCFLU205 (x3)
- Válec (x1)
Rám:
X – rychlospojka, Y – vstup hydraulického podavače (C), Z – výstup hydraulického podavače (D)
H/G – připojení válce zvedáku kulatiny pro motor zvedáku.
LIKVIDACE POUŽITÉ ZAŘÍZENÍ
Nevyhazujte toto zařízení do komunálního odpadu. Předejte jej na sběrné a recyklační místo elektrických a elektrických zařízení. Zkontrolujte symbol na produktu, návodu k použití a balení. Plasty použité ke konstrukci zařízení lze recyklovat v souladu s jejich označením. Výběrem recyklace významně přispíváte k ochraně našeho životního prostředí.
Informace o místním recyklačním zařízení získáte od místních úřadů.
- Hlavný rám (x1)
- Rám stojana 1 (x1)
- Spodný rám (x2)
- Rám stojana 2 (x1)
- Zdvíhací rám (x1)
- Hydraulický valec (x1)
- Čap hydraulického valca 1 (x1)
- Čap hydraulického valca 2 (x1)
- Hriadel' nosného valca (x3)
- Oporné valčekové puzdro (x6)
- Podporný valec (x3)
- Hydraulický motor (x1)
- Valec (x1)
- Ložisko UCFLU205 (x3)
- Valec (x1)
Rám:
