HI-LOGL-1800 - Holzspalter Hillvert - Kostenlose Bedienungsanleitung

Produkttyp	Stammheber (Hilfe bei der Holzscheitbearbeitung)
Marke	Hillvert
Modell	HI-LOGL-1800
Abmessungen (L x T x H)	1190 x 1170 x 1080 mm
Gewicht	~133 kg
Maximale Hubkapazität	180 kg
Stromversorgung	Hydrauliksystem (externer elektrischer Antrieb)
Rahmenmaterial	Stahl
Hauptkomponenten	Hauptrahmen, Stützrahmen, Hydraulikzylinder, Hydraulikmotor, Stützrollen
Hauptfunktion	Heben und Bewegen schwerer Holzscheite
Zylindertyp	Hydraulikzylinder
Lager	UCFLU205 (x3)
Schnellkupplungen	Ja (X, Y, Z)
Wartung	Hydraulikölstand prüfen, nach Gebrauch reinigen, bewegliche Teile schmieren
Sicherheit	Schutzhandschuhe verwenden, maximale Belastung nicht überschreiten, Stabilität sicherstellen
Entsorgung	Nicht mit dem Hausmüll entsorgen, in einer zugelassenen Sammelstelle recyceln

Häufig gestellte Fragen - HI-LOGL-1800 Hillvert

Wie baue ich den Stammheber HI-LOGL-1800 zusammen?

Die Montage erfolgt gemäß der Anleitung. Befestigen Sie den Hauptrahmen, die Stützrahmen, den Zylinder und die Rollen mit den mitgelieferten Achsen und Buchsen. Ziehen Sie alle Schrauben fest und überprüfen Sie die Stabilität vor der Verwendung.

Was ist die maximale Hubkapazität?

Die maximale Hubkapazität beträgt 180 kg. Überschreiten Sie diese Grenze nie, um Kipp- oder Bruchgefahr zu vermeiden.

Welches Hydrauliköl verwenden?

Verwenden Sie Hydrauliköl ISO VG 32 oder 46 je nach Umgebungstemperatur. Prüfen Sie den Ölstand vor jedem Gebrauch und entlüften Sie den Kreislauf bei Bedarf.

Wie schließe ich das Hydrauliksystem an?

Schließen Sie die Schnellkupplungen X, Y, Z an eine externe Hydraulikquelle (Traktor oder Pumpe) an. Beachten Sie die Ein-/Ausgangsrichtung: Y für den Eingang des Verteilers, Z für den Ausgang.

Welche Sicherheitsvorkehrungen treffen?

Tragen Sie Handschuhe, Schutzbrille und Sicherheitsschuhe. Stellen Sie sicher, dass die Maschine auf ebenem Boden stabil steht. Legen Sie keine Körperteile unter die Last. Trennen Sie die Stromversorgung vor jedem Eingriff.

Wie warte ich den Stammheber?

Reinigen Sie die Teile regelmäßig, schmieren Sie die Lager und Gelenke, überprüfen Sie die Dichtheit der Schläuche und wechseln Sie das Hydrauliköl alle 200 Betriebsstunden.

Kann ich diesen Stammheber an einem Traktor verwenden?

Ja, das Hydrauliksystem kann von einem Traktor mit hydraulischer Zapfwelle versorgt werden. Stellen Sie sicher, dass Durchfluss und Druck kompatibel sind (empfohlen: 15-25 L/min, 150-200 bar).

Was tun bei Ölleck?

Stoppen Sie sofort die Nutzung. Lokalisieren Sie das Leck, ziehen Sie die Verbindungen nach oder ersetzen Sie defekte Dichtungen. Reinigen Sie das ausgelaufene Öl und entsorgen Sie es vorschriftsmäßig.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Hillvert-Kundendienst oder sehen Sie in der Anleitung nach den Teile-Nummern (Achsen, Zylinder, Lager). Sie können auch online auf der Herstellerwebsite bestellen.

Wie bewege ich die Maschine?

Verwenden Sie einen Sackkarren oder Gabelstapler, um sie zu bewegen. Ziehen Sie nicht an den Hydraulikschläuchen. Stellen Sie sicher, dass sie beim Transport gut gesichert ist.

BEDIENUNGSANLEITUNG HI-LOGL-1800 Hillvert

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

TECHNISCHE DATEN

Beschreibung des Parameters Parameterwert
Produktname	Stammheber
Modell	HI-LOGL-1800
Abmessungen (Breite x Tiefe x Höhe) [mm]	1190 x 1170 x 1080
Gewicht [kg]	~133
Maximale Tragfähigkeit [kg]	180
Methode der Stromversorgung	Hydraulisches System

Das Produkt ist als Hilfe für die Verarbeitung von Holzstämmen gedacht - durch das Anheben und Vorwärtsbewegen von größeren und/oder schwereren Stämmen durch das Hydrauliksystem (externe Stromversorgung).

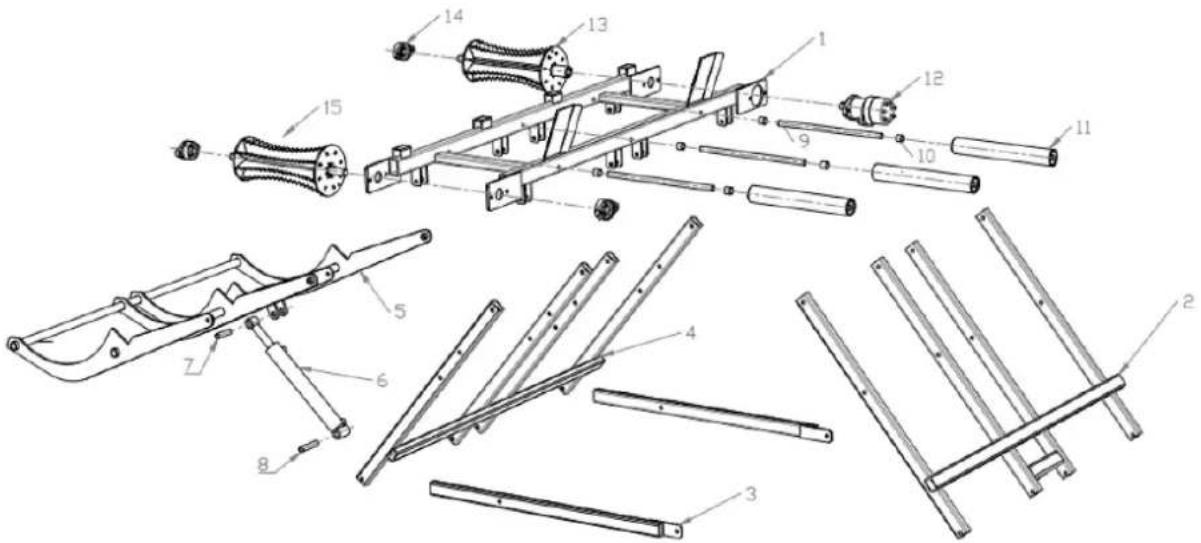

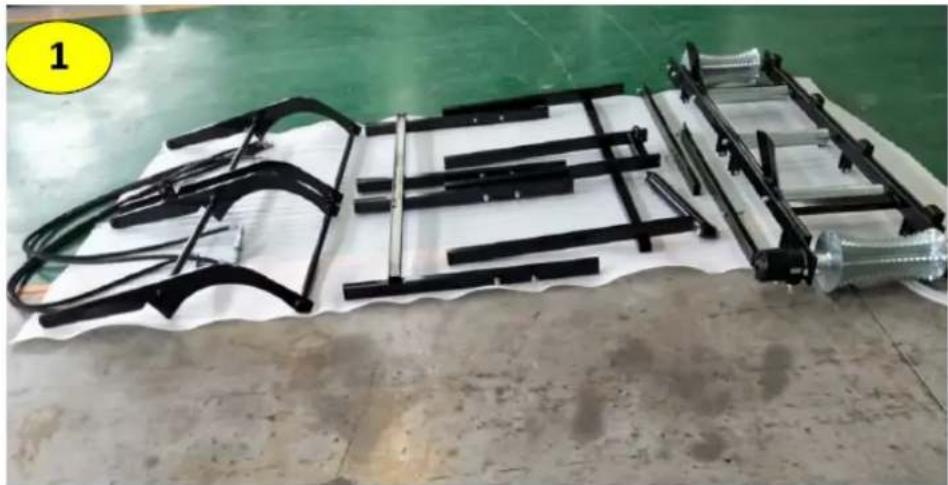

MONTAGE

1. Hauptrahmen (x1)
2. Ständerrahmen 1 (x1)
3. Unterer Rahmen (x2)
4. Ständerrahmen 2 (x1)
5. Heberahmen (x1)
6. Hydraulikzylinder (x1)
7. Hydraulikzylinder Stift 1 (x1)
8. Bolzen des Hydraulikzylinders 2 (x1)
9. Stützrollenwelle (x3)
10. Stützrollenbuchse (x6)
11. Stützrolle (x3)
12. Hydraulischer Motor (x1)
13. Rolle (x1)
14. UCFLU205-Lager (x3)
15. Rolle (x1)

Rahmen:

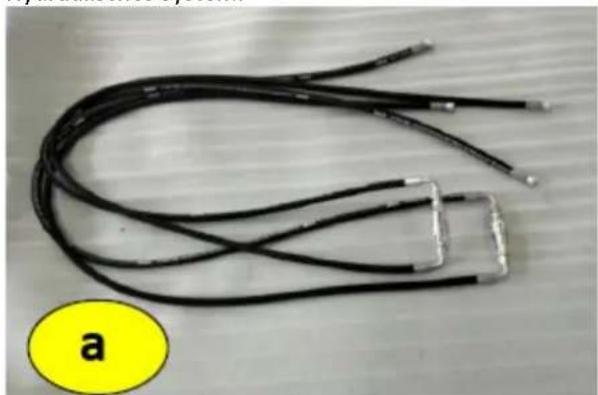

Hydraulisches System:

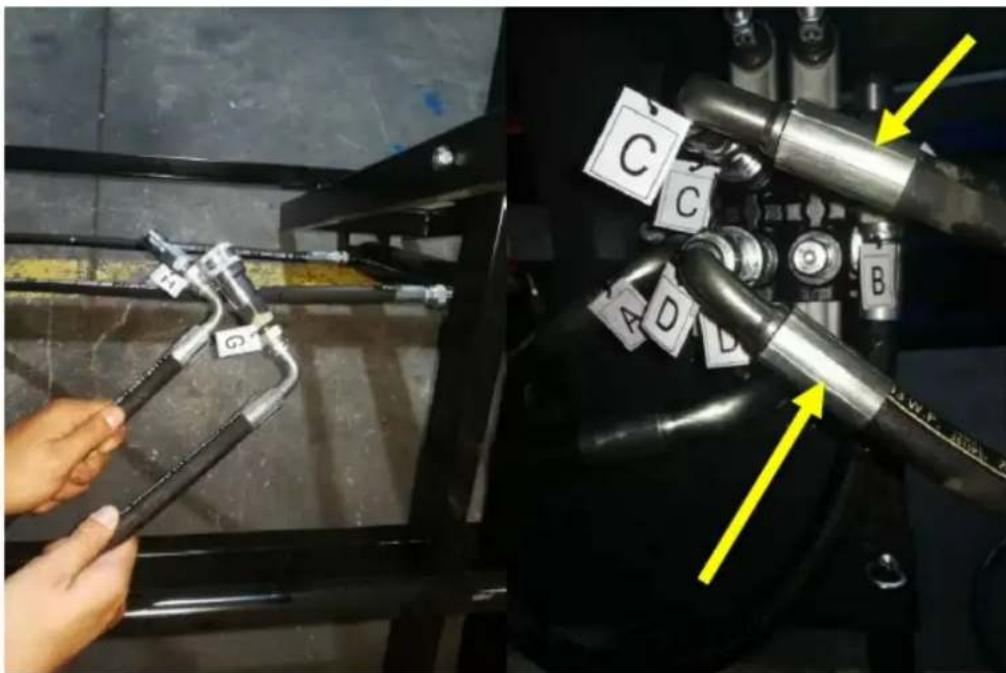

X - Schnellkupplung, Y - Eingang des Hydraulikförderers (C), Z - Ausgang des Hydraulikförderers (D)

H/G - Anschluss des Hebezylinders für den Hebemotor.

ENTSORGUNG VON ALTGERÄTEN

Entsorgen Sie dieses Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recycelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die örtlichen Behörden, um Informationen über Ihre örtliche Recyclinganlage zu erhalten.

Hydraulisch systeem:

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES

ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung

von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).
