HI-LOGL-1800 - Rozdrabniacz do drewna Hillvert - Bezpłatna instrukcja obsługi

Rodzaj produktu	Podnośnik do kłód (pomoc przy obróbce kłód)
Marka	Hillvert
Model	HI-LOGL-1800
Wymiary (dł. x szer. x wys.)	1190 x 1170 x 1080 mm
Waga	~133 kg
Maksymalna nośność	180 kg
Zasilanie	Układ hydrauliczny (zasilanie zewnętrzne elektryczne)
Materiał ramy	Stal
Główne elementy	Rama główna, rama wsporcza, siłownik hydrauliczny, silnik hydrauliczny, rolki nośne
Główna funkcja	Podnoszenie i przemieszczanie ciężkich kłód
Typ siłownika	Siłownik hydrauliczny
Łożyska	UCFLU205 (x3)
Szybkozłącza	Tak (X, Y, Z)
Konserwacja	Sprawdzać poziom oleju hydraulicznego, czyścić po użyciu, smarować ruchome części
Bezpieczeństwo	Używać rękawic ochronnych, nie przekraczać maksymalnego obciążenia, zapewnić stabilność
Utylizacja	Nie wyrzucać z odpadami domowymi, poddać recyklingowi w autoryzowanym centrum

Często zadawane pytania - HI-LOGL-1800 Hillvert

Jak zamontować podnośnik do kłód HI-LOGL-1800?

Montaż należy przeprowadzić zgodnie z instrukcją. Zamocuj ramę główną, ramy wsporcze, siłownik i rolki za pomocą dostarczonych osi i tulei. Dokręć wszystkie śruby i sprawdź stabilność przed użyciem.

Jaka jest maksymalna nośność?

Maksymalna nośność wynosi 180 kg. Nigdy nie przekraczaj tego limitu, aby uniknąć ryzyka przewrócenia lub uszkodzenia.

Jaki rodzaj oleju hydraulicznego stosować?

Używaj oleju hydraulicznego ISO VG 32 lub 46 w zależności od temperatury otoczenia. Sprawdzaj poziom przed każdym użyciem i odpowietrzaj układ w razie potrzeby.

Jak podłączyć układ hydrauliczny?

Podłącz szybkozłącza X, Y, Z do zewnętrznego źródła hydraulicznego (ciągnik lub pompa). Przestrzegaj kierunku wejścia/wyjścia: Y do wejścia rozdzielacza, Z do wyjścia.

Jakie środki ostrożności zachować?

Nosić rękawice, okulary ochronne i obuwie bezpieczeństwa. Upewnij się, że maszyna jest stabilna na płaskim podłożu. Nie wkładaj żadnej części ciała pod ładunek. Odłącz zasilanie przed jakąkolwiek interwencją.

Jak konserwować podnośnik do kłód?

Regularnie czyść części, smaruj łożyska i przeguby, sprawdzaj szczelność przewodów elastycznych i wymieniaj olej hydrauliczny co 200 godzin użytkowania.

Czy mogę używać tego podnośnika do kłód na ciągniku?

Tak, układ hydrauliczny może być zasilany przez ciągnik wyposażony w hydrauliczny odbiór mocy. Upewnij się, że przepływ i ciśnienie są zgodne (zalecane: 15-25 l/min, 150-200 barów).

Co zrobić w przypadku wycieku oleju?

Natychmiast przerwij użytkowanie. Zlokalizuj wyciek, dokręć złącza lub wymień uszkodzone uszczelki. Oczyść rozlany olej i utylizuj go zgodnie z przepisami.

Gdzie znaleźć części zamienne?

Skontaktuj się z serwisem posprzedażowym Hillvert lub sprawdź w instrukcji numery części (osie, siłownik, łożyska). Możesz także zamówić online na stronie producenta.

Jak przemieszczać maszynę?

Użyj wózka ręcznego lub widłowego do przemieszczania. Nie ciągnij jej za przewody hydrauliczne. Upewnij się, że jest dobrze zabezpieczona podczas transportu.

INSTRUKCJA OBSŁUGI HI-LOGL-1800 Hillvert

Niniejsza instrukcja obsługi została przetłumaczona dla Twojej wygody za pomocą tłumaczenia maszynowego. Dołożono wszelkich starań, aby zapewnić dokładne tłumaczenie. Należy jednak pamiętać, że żadne tłumaczenie automatyczne nie jest doskonałe i nie ma na celu zastąpienia tłumaczy-ludzi. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. W razie jakichkolwiek pytań co do dokładności informacji zawartych w Instrukcji obsługi prosimy zapoznać się z wersją angielską tej instrukcji, która jest wersją oficjalną.

DANE TECHNICZNE

Opis parametru	Wartość parametru
Nazwa produktu	Podnośnik do kłód
Model	HI-LOGL-1800
Wymiary (szerokość x głębokość x wysokość) [mm]	1190x1170x1080
Cieżar [kg]	~133
Maksymalny udźwig [kg]	180
Metoda zasilania	Układ hydrauliczny

Produkt jest przeznaczony do wspomagania obróbki Household drewna - poprzez podnoszenie i przesuwanie większych i/lub cięższych Household zada pomocą układu hydraulicznego (zasilanie zewnętrzne).

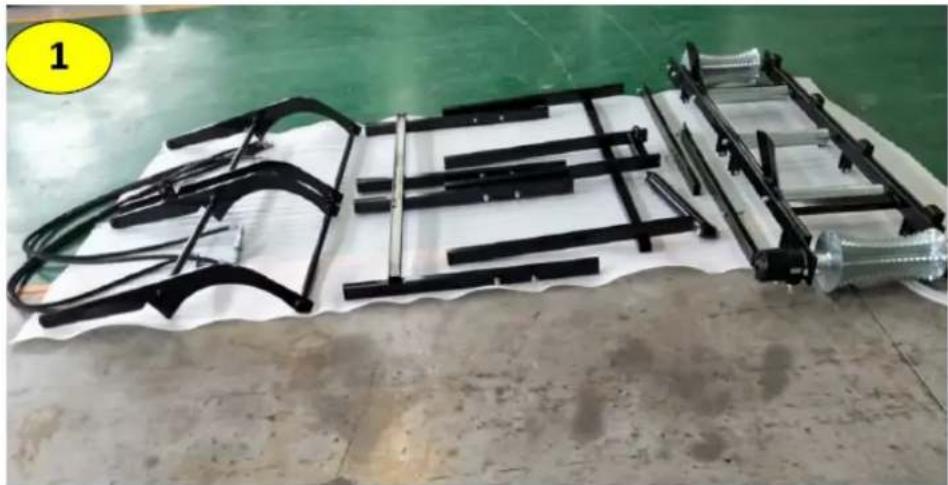

MONTAZ

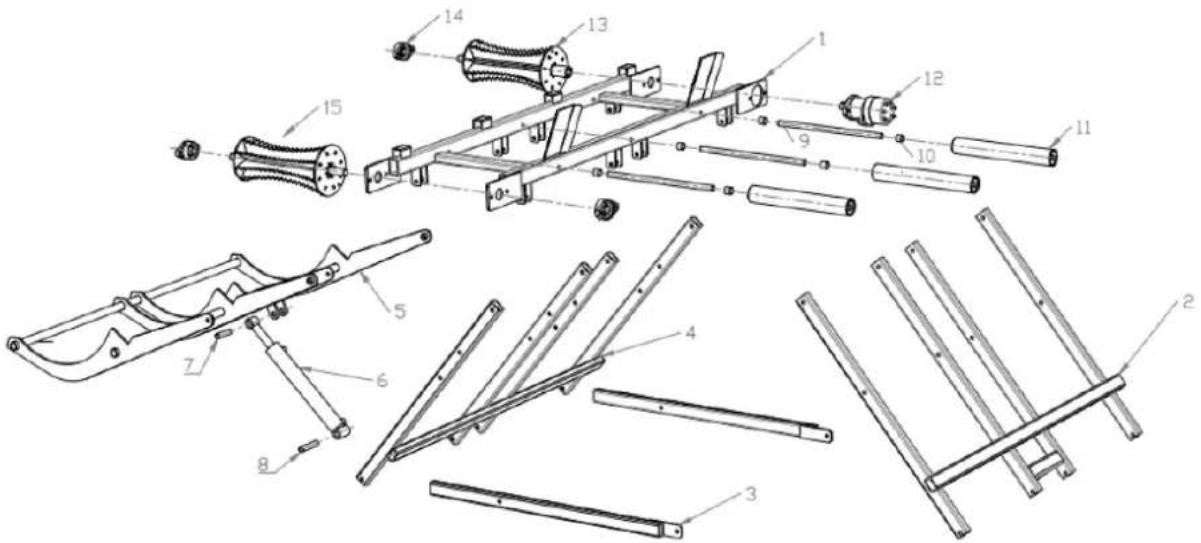

1. Rama główna (x1)
2. Rama stojaka 1 (x1)
3. Dolna rama (x2)
4. Rama stojaka 2 (x1)
5. Rama podnośnika (x1)
6. Sitownik hydrauliczny (x1)
7. Sworzeń siłownika hydraulicznego 1 (x1)
8. Sworzeń siłownika hydraulicznego 2 (x1)
9. Sworzeń wału podpierającego (x3)
10. Tuleja wału podpierającego (x6)
11. Wał podpierający (x3)
12. Silnik hydrauliczny (x1)
13. Wał transportujący (x1)
14. Łożysko UCFLU205 (x3)
15. Wał transportujący (x1)

Rama:

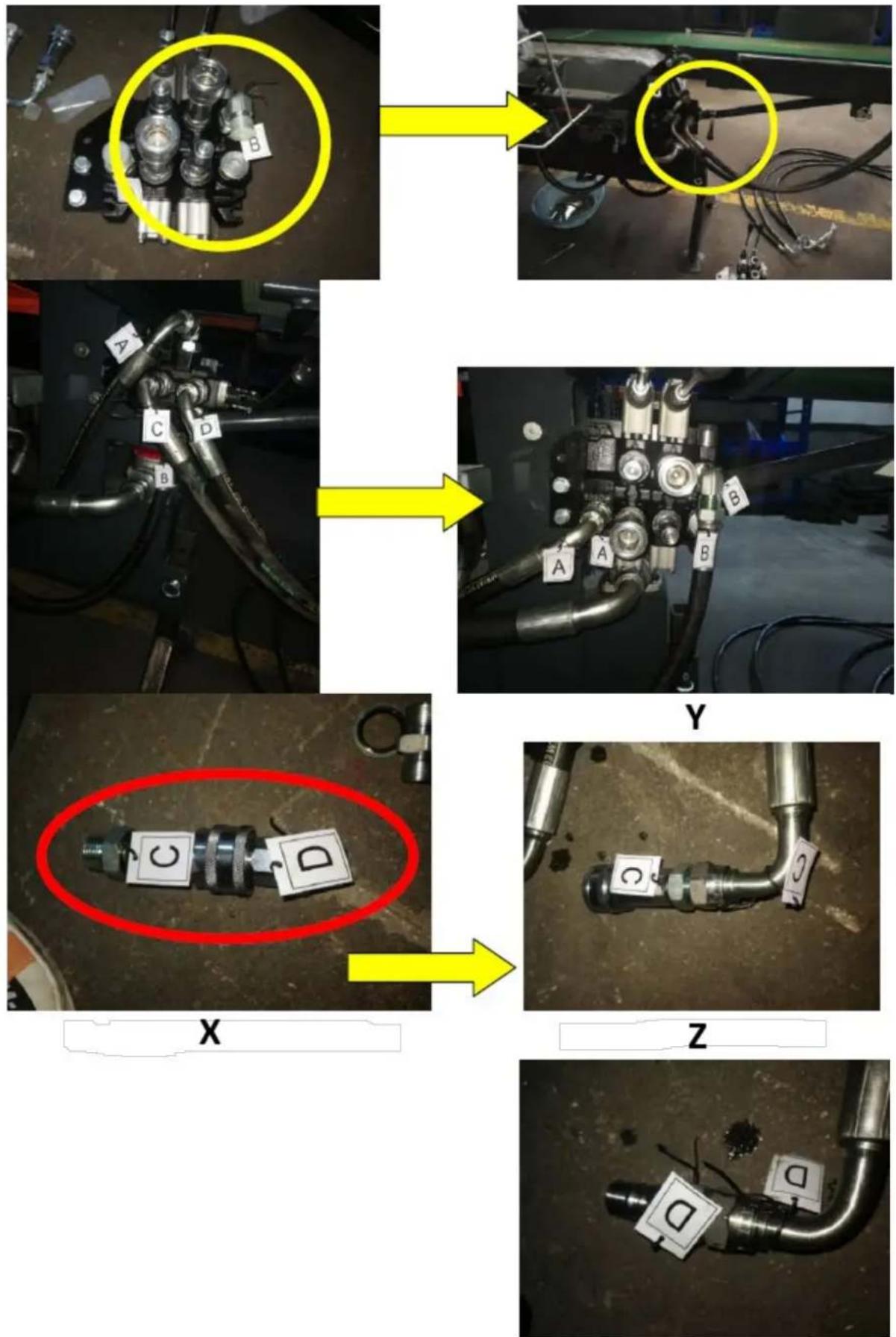

X – szybkozłącze, Y – wejście podajnika hydraulicznego (C), Z – wyjście podajnika hydraulicznego (D)

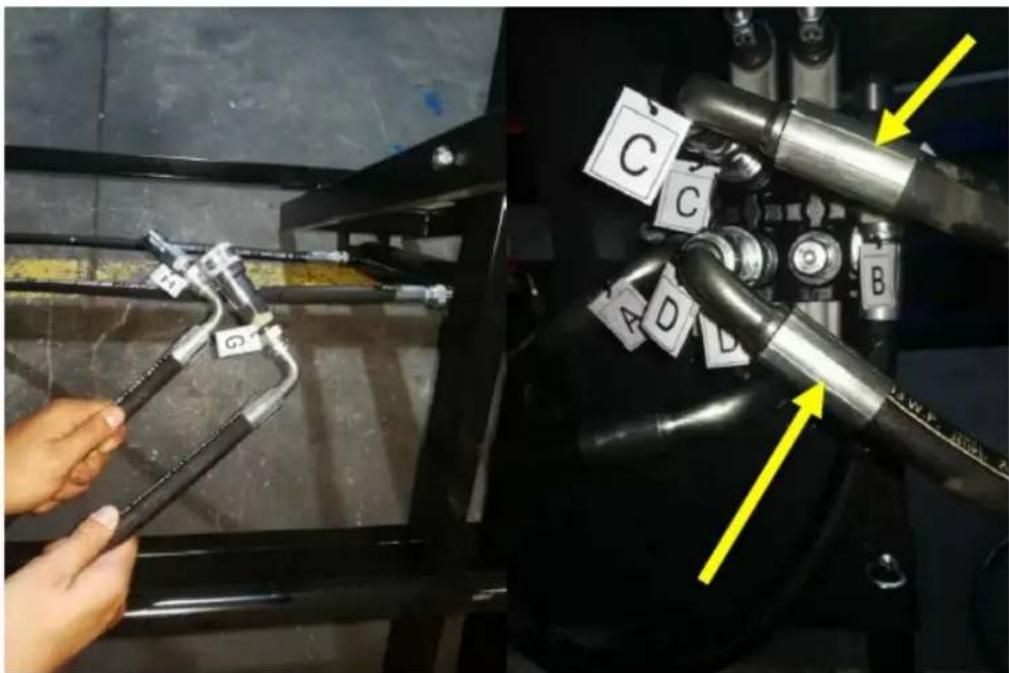

H/G – przyłącze cylindra podnośnika klody do silnika podnośnika.

UTYLIZACJA URZĄDZEŃ ZUŻYTYCH

Nie wyrzucaj tego urządzenia do miejskich systemów utylizacji odpadów. Oddaj go do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Sprawdź symbol na produkcie, instrukcji obsługi i opakowaniu. Tworzywa sztuczne wykorzystane do budowy urządzenia można poddać recyklingowi zgodnie z ich oznaczeniami. Wybierając recykling, wnosisz znaczący wkład w ochronę naszego środowiska. Aby uzyskać informacje na temat najbliższego zakładu recyklingu, skontaktuj się z lokalnymi władzami.

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczone-go punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
