INSTRUKCJA OBSŁUGI HI-LJE-109 Hillvert

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładne tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Trak przenośny
Model	HI-LJE-108	HI-LJE-109
Maksymalna szerokość cięcia	50 cm (20")	81 cm (32")
Maksymalna długość piły tańcuchowej	60 cm (24")	90cm (36")
Grubość desek	1,3-33 cm(0,5-13")	1,5 do 33 cm(0,5-13")
Wymiary (szerokość x głębokość x wysokość)	700x320x470 mm 920x320x470 mm
Waga	6 kg	6,5 kg

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości.

Legenda

	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! Ogólny znak ostrzegawczy opisujący daną sytuację.
	Stosować ochronę słuchu. Narażenie na hałas może powodować utratę słuchu.
	Założyć okulary ochronne.Stosować maskę przeciwpyłową (ochrona dróg oddechowych).
	Stosować rękawice ochronne.
	Stosować ochronę stóp.
	Stosować kombinezon ochronny.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować ciężkie obrażenia ciała lub śmierć.

Terminy „urządzenie” lub „produkt” użyte w ostrzeżeniach i instrukcjach odnoszą się do: Trak przenośny

2.1. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) W razie wątpliwości, czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.
c) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
d) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. Nieuwaga może spowodować utratę kontroli nad urządzeniem.
e) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
f) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
g) Urządzenie trzymać z dala od dzieci i zwierząt.
h) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.
i) Nie uruchamiać spalinowej piły łańcuchowej w zamkniętym pomieszczeniu — spaliny z silnika zawierają tlenek węgla, który może być śmiertelny.

Pamiętać! Podczas korzystania z urządzenia należy chronić dzieci i inne osoby postronne.

2.2. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Urządzenie nie jest przeznaczone do tego, by było użytkowane przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać urządzenie.
c) Należy być uważnym i kierować się zdrowym rozsądkiem podczas pracy z urządzeniem. Chwila nieuwagi podczas pracy może doprowadzić do poważnych obrażeń ciała.
d) Należy używać środków ochrony osobistej wymaganych przy pracy z urządzeniem wyszczególnionych w punkcie 1. „Objaśnienia symboli”. Stosowanie odpowiednich, atestowanych środków ochrony osobistej zmniejsza ryzyko doznania urazu.
e) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.

2.3. Bezpieczne użytkowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę, dla którego zostało zaprojektowane.
b) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
c) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą, czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
d) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
e) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośton lub odkręcać śrub.
f) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
g) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
h) Trzymać urządzenia z dala od źródeł ognia i ciepła.
i) Nie montować/demontować do produktu piły łańcuchowej w trakcie, gdy piła pracuje. Najpierw wyłączyć piłę.
j) Należy upewnić się, że w promieniu 10 m od stanowiska pracy urządzenia nie znajdują się żadne dzieci, zwierzęta lub osoby postronne.

UWAGA! Pomimo, iż urządzenie zostało zaprojektowane tak, aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Obszar zastosowania urządzenia

Produkt przeznaczony jest do stosowania z piłą łańcuchową (brak w zestawie) do cięcia klód drewnianych na deski, przy zachowaniu odpowiednich wymiarów.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

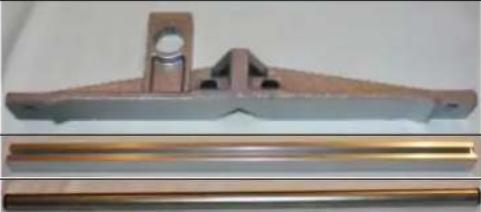

4. Lista części

Nr	Rysunek			Opis urządzenia	Ilość
1				Uchwyt	1
2				Nakrętka sześciokątna (11 mm)	8
3				Środkowy pasek łączący	1
4				Podkładka płaska (16mm)	18
5				Śruba motylkowa	2
6				Wsporniki ramy	2
7				Prowadnica boczna	2
8				Drążek popychający	1
9				Śruba typu U	2
10				Zacisk śruby typu U	2
11				Nakrętka samohamowna (13 mm)	8
12				Dolny zacisk słupka dystansowego (tylny)	1
13				Słupek dystansowy (tylny)	1
14				Środkowa prowadnica	1
15				Słupek dystansowy (przedni)	1
16				Osłona łańcucha	1
17				Śruba długa (14 mm)	4
18				Śruba prowadząca	12
19				Dolny zacisk słupka dystansowego (przedni)	1
20				Osłona z pleksiglasu	1
21				Klucz płaski 11 i 13mm	1

5. Montaż urządzenia

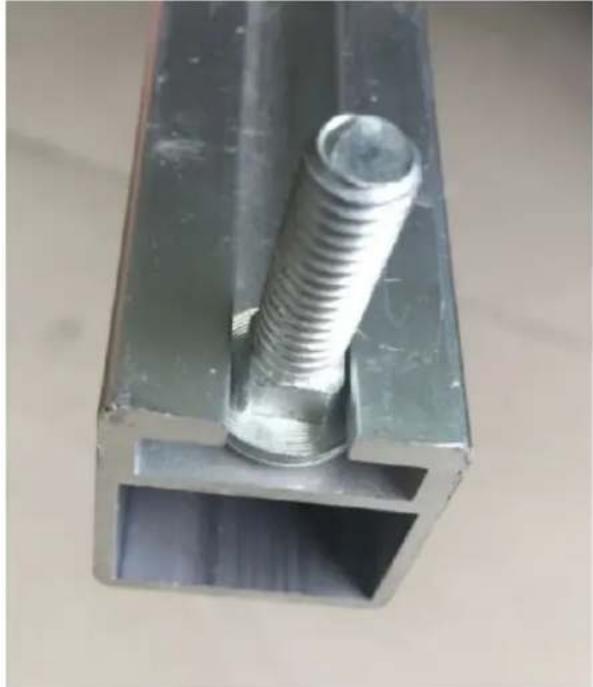

1) Wsunąć po jednej śrubie prowadzącej (18) w górę każdej z długich prowadnic bocznych (7). Śruba prowadząca powinna znajdować się w górnym kanale i być skierowana do góry. Wsunąć 2 śruby prowadzące (18) w górę środkowej prowadnicy (14). Umieścić środkową prowadnicę pośrodku 2 bocznych prowadnic i wyrównać nakrętki prowadnicy.

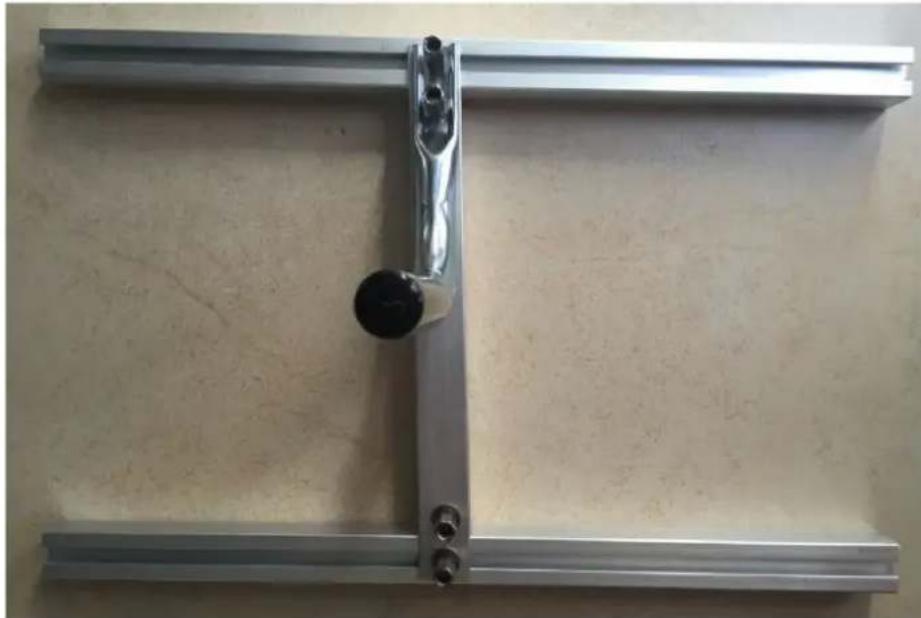

2) Umieścić środkowy pasek łączący (3) na 4 śrubach prowadzących, aby połączyć ze sobą szyny prowadzące (7 i 14).

Umieścić podkładki na śrubach z jednej strony i dokręcić palcami długie nakrętki sześciokątne (2) na każdej podkładce.

Następnie umieścić uchwyt (1) na wystających śrubach prowadzących bez podkładek i przykręcić go za pomocą długich nakrętek sześciokątnych (nie używać nadmiernej siły do przykręcenia uchwytu). Podczas używania urządzenia środkowa szyna prowadząca powinna zawsze znajdować się w środku cięcia.

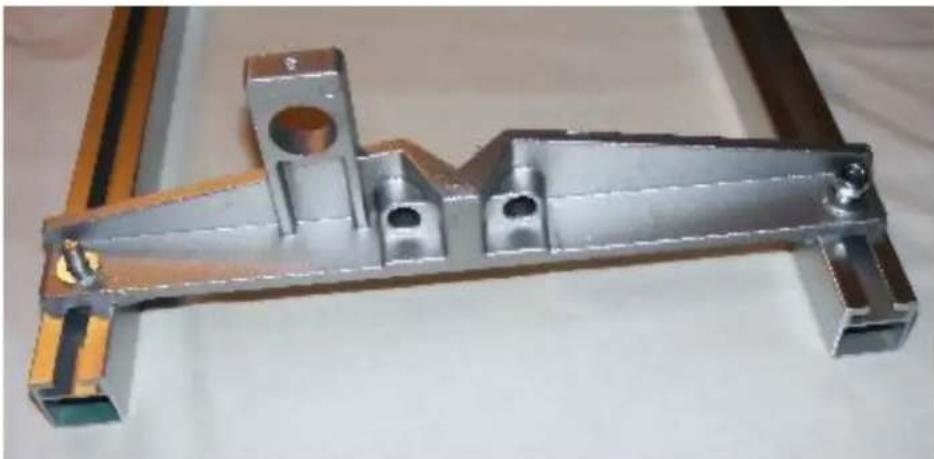

3) Wsunąć 4 kolejne śruby prowadzące w zewnętrzne prowadnice — po 1 na każdym końcu prowadnic. Następnie umieścić wsporniki ramy (6) na śrubach (po jednym wsporniku na każdym końcu prowadnic). Umieścić podkładki na wystających śrubach i dokręcić za pomocą samohamownej nakrętki sześciokątnej 13 mm (11).

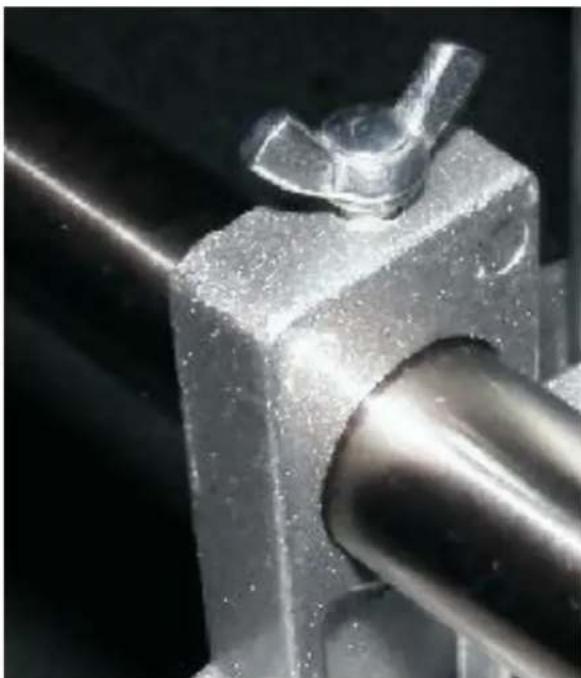

4) Wsunąć drążek popychający (8) przez otwór w wspornikach ramy i przykręcić go nakrętką motylkową (5).

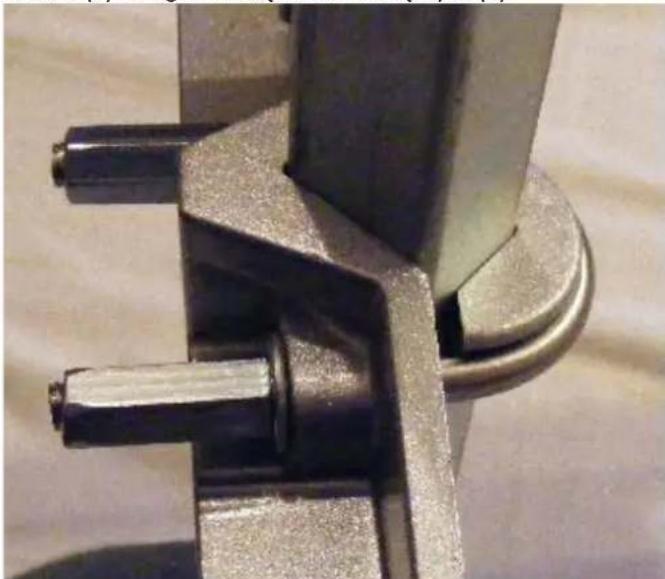

5) Dopasować słupki dystansowe (13 i 15) do obu wsporników ramy za pomocą zacisków śrub typu U (10), śrub typu U (9), podkładek (4) i długich nakrętek sześciokątnych (2).

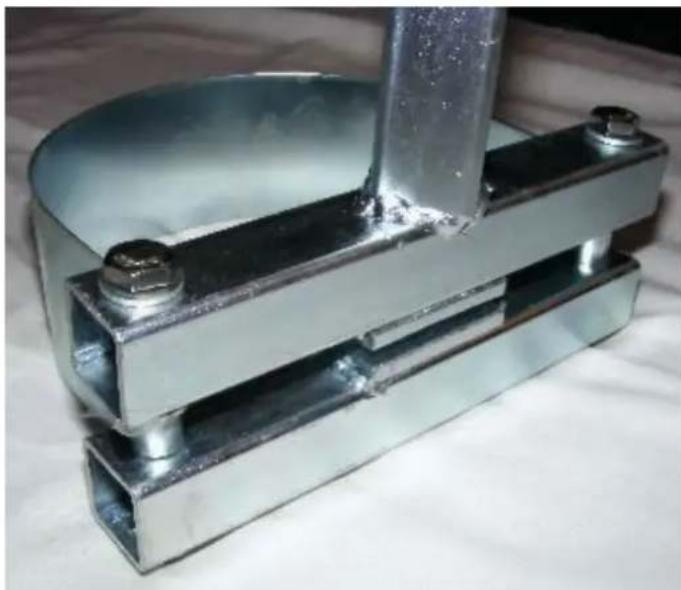

6) Zamocować dolne wsporniki zaciskowe (12 i 19) na odpowiednich słupkach dystansowych za pomocą długich śrub o średnicy 14 mm (17) i podkładek. Ostona łańcucha (16) powinna być zamontowana na słupku dystansowym przednim. Pozostawić dolne zaciski słupków dystansowych luźne, aby można było przez nie przełożyć piłę łańcuchową. Gdy urządzenie ma być używane, dokręcić zaciski słupków dystansowych.

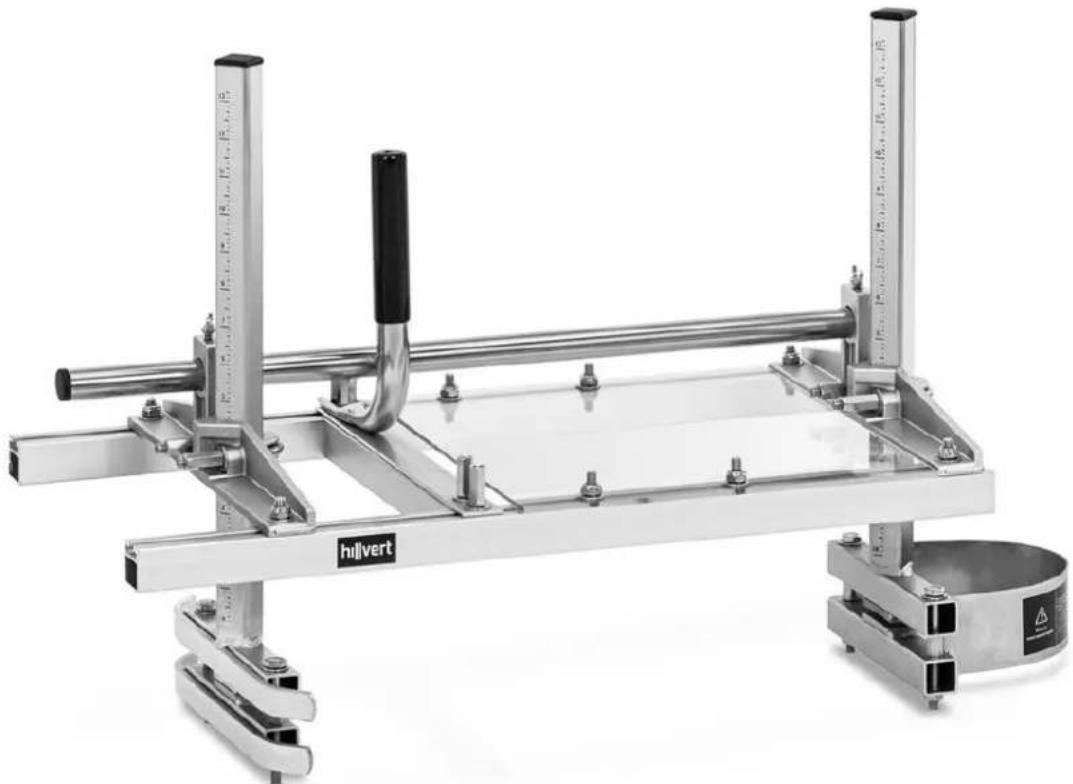

Urządzenie powinno być teraz zmontowane. Oślona z pleksiglasu powinna być montowana na prowadnicach za pomocą śrub i nakrętek z przodu urządzenia, gdy używana piła łańcuchowa jest znacznie krótsza niż długość prowadnic.

6. Czyszczenie i konserwacja

a) Do czyszczenia powierzchni należy używać wyłącznie środków czyszczących niepowodujących korozji.
b) Po wyczyszczeniu urządzenia wszystkie części należy całkowicie wysuszyć przed ponownym użyciem.
c) Przechowuj urządzenie w suchym, chłodnym miejscu, wolnym od wilgoci i bezpośredniego światła słonecznego.

d) Urządzenie należy regularnie sprawdzać pod kątem sprawności technicznej i ewentualnych uszkodzeń.
e) Do czyszczenia należy używać miękkiej ściereczki.
