HI-LOGL-1800 - Fendeuse Hillvert - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lève-troncs (aide au traitement des bûches)
Marque	Hillvert
Modèle	HI-LOGL-1800
Dimensions (L x P x H)	1190 x 1170 x 1080 mm
Poids	~133 kg
Capacité de levage maximale	180 kg
Alimentation	Système hydraulique (alimentation électrique externe)
Matériau du châssis	Acier
Composants principaux	Châssis principal, cadre support, vérin hydraulique, moteur hydraulique, rouleaux de support
Fonction principale	Soulever et déplacer des bûches lourdes
Type de vérin	Vérin hydraulique
Roulements	UCFLU205 (x3)
Connecteurs rapides	Oui (X, Y, Z)
Entretien	Vérifier le niveau d'huile hydraulique, nettoyer après usage, graisser les parties mobiles
Sécurité	Utiliser des gants de protection, ne pas dépasser la charge maximale, s'assurer de la stabilité
Élimination	Ne pas jeter avec les ordures ménagères, recycler dans un centre agréé

FOIRE AUX QUESTIONS - HI-LOGL-1800 Hillvert

Comment assembler le lève-troncs HI-LOGL-1800 ?

L'assemblage doit être réalisé selon la notice. Fixez le châssis principal, les cadres supports, le vérin et les rouleaux à l'aide des axes et douilles fournis. Serrez toutes les vis et vérifiez la stabilité avant utilisation.

Quelle est la capacité de levage maximale ?

La capacité de levage maximale est de 180 kg. Ne jamais dépasser cette limite pour éviter tout risque de basculement ou de casse.

Quel type d'huile hydraulique utiliser ?

Utilisez une huile hydraulique ISO VG 32 ou 46 selon la température ambiante. Vérifiez le niveau avant chaque utilisation et purgez le circuit si nécessaire.

Comment brancher le système hydraulique ?

Branchez les connecteurs rapides X, Y, Z à une source hydraulique externe (tracteur ou pompe). Respectez le sens entrée/sortie : Y pour l'entrée du distributeur, Z pour la sortie.

Quelles précautions de sécurité prendre ?

Portez des gants, des lunettes et des chaussures de sécurité. Assurez-vous que la machine est stable sur un sol plat. Ne placez aucune partie du corps sous la charge. Débranchez l'alimentation avant toute intervention.

Comment entretenir le lève-troncs ?

Nettoyez régulièrement les pièces, graissez les roulements et articulations, vérifiez l'étanchéité des flexibles et changez l'huile hydraulique tous les 200 heures d'utilisation.

Puis-je utiliser ce lève-troncs sur un tracteur ?

Oui, le système hydraulique peut être alimenté par un tracteur équipé d'une prise de force hydraulique. Assurez-vous que le débit et la pression sont compatibles (recommandé : 15-25 L/min, 150-200 bars).

Que faire en cas de fuite d'huile ?

Arrêtez immédiatement l'utilisation. Localisez la fuite, resserrez les raccords ou remplacez les joints défectueux. Nettoyez l'huile répandue et éliminez-la conformément aux réglementations.

Où trouver des pièces détachées ?

Contactez le service après-vente Hillvert ou consultez la notice pour les références des pièces (axes, vérin, roulements). Vous pouvez également commander en ligne sur le site du fabricant.

Comment déplacer la machine ?

Utilisez un diable ou un chariot élévateur pour la déplacer. Ne la tirez pas par les flexibles hydrauliques. Assurez-vous qu'elle est bien arrimée lors du transport.

MODE D'EMPLOI HI-LOGL-1800 Hillvert

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique pour votre confort. Des efforts raisonnables ont été faits pour vous fournir une traduction précise ; cependant, aucune traduction automatique n'est parfaite et ne pourra jamais remplacer les traducteurs humains. La version anglaise est la version officielle de nos manuels d'utilisation. Toute divergence ou différence créée par la traduction n'est pas contraignante et n'a aucun effet juridique à des fins de conformité ou d'application. En cas de questions relatives à l'exactitude des informations contenues dans le manuel d'utilisation, veuillez-vous référer à la version anglaise de ces contenus en tant que version officielle.

CARACTÉRISTIQUES TECHNIQUES

Description du paramètre	Valeur du paramètre
Nom de produit	Lève-troncs
Modèle	HI-LOGL-1800
Dimensions (largeur x profondeur x hauteur) [mm]	1190 x 1170 x 1080
Poids [kg]	~133
Capacité de levage maximale [kg]	180
Méthode d'alimentation	Système hydraulique

Le produit est conçu comme une aide au traitement des bûches de bois - en soulevant et en déplaçant des bûches plus grosses et/ou plus lourdes via le système hydraulique (alimentation électrique externe).

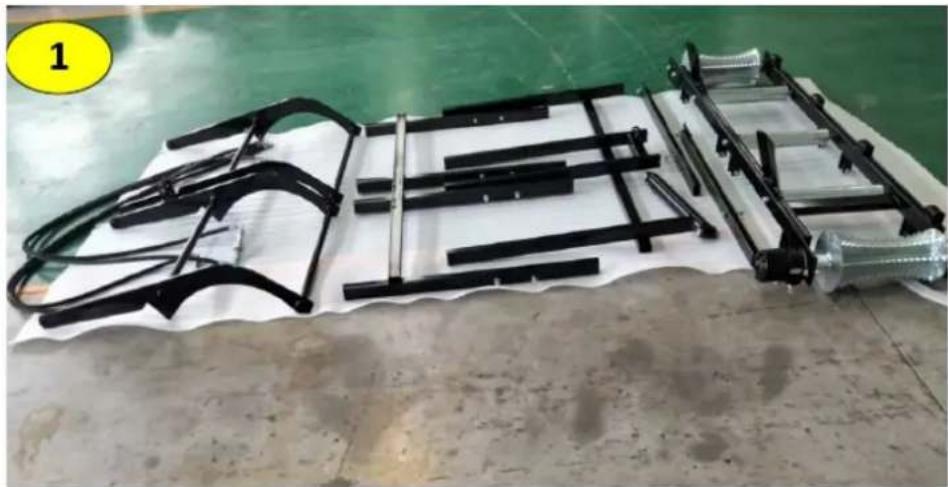

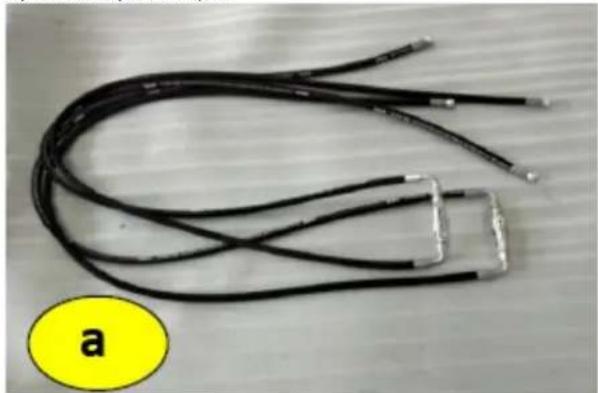

Assemblée

1. Châssis principal (x1)
2. Cadre de support 1 (x1)
3. Cadre inférieur (x2)
4. Cadre de support 2 (x1)
5. Cadre élévateur (x1)
6. Vérin hydraulique (x1)
7. Axe de vérin hydraulique 1 (x1)
8. Axe de vérin hydraulique 2 (x1)
9. Arbre à rouleaux de support (x3)
10. Douille de rouleau de support (x6)
11. Rouleau de support (x3)
12. Moteur hydraulique (x1)
13. Rouleau (x1)
14. Roulement UCFLU205 (x3)
15. Rouleau (x1)

Cadre:

Système hydraulique:

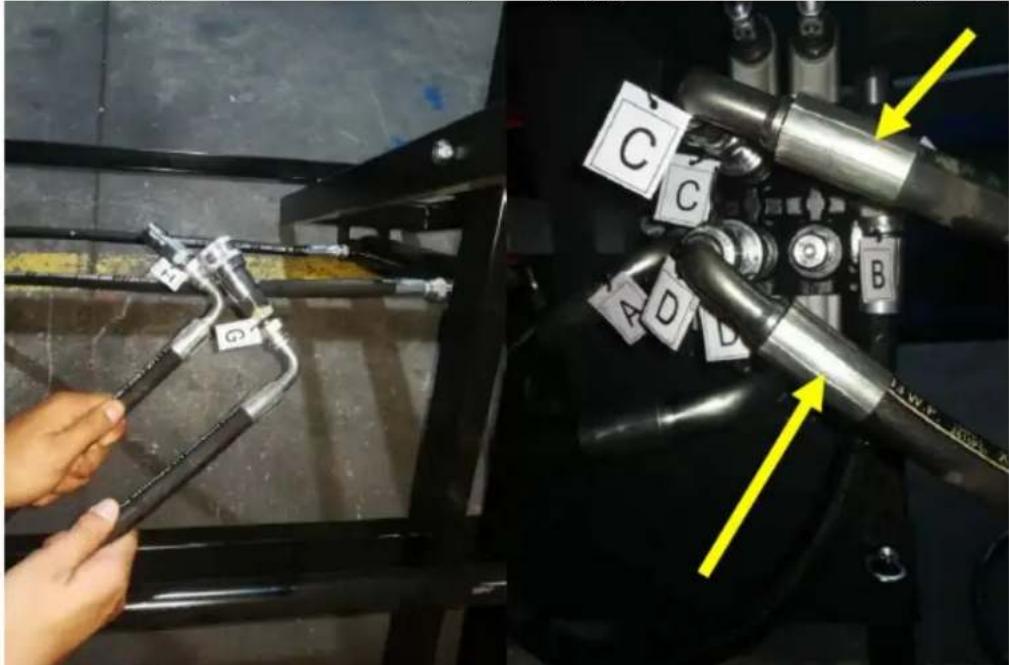

X – connecteur rapide, Y – entrée du distributeur hydraulique (C), Z – sortie du distributeur hydraulique (D)

H/G – raccordement du vérin de levage de bûches pour le moteur de levage.

Élimination des appareils usagés

Ne jetez pas cet appareil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des appareils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l'appareil peuvent être recyclés conformément à leurs marquages. En choisissant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur votre centre de recyclage local.
