MANUALE UTENTE HI-LOGL-1800 Hillvert
Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.
DATI TECNICI
| Descrizione del parametro Valore del | parametro |
| Nome del prodotto | Sollevatore di tronchi |
| Modello | HI-LOGL-1800 |
| Dimensioni (larghezza x profondità x altezza) [mm] | Dimensioni: 1190 x 1170 x 1080 |
| Peso [kg] | ~133 |
| Capacità massima di sollevamento [kg] | 180 |
| Metodo di alimentazione | Sistema idraulico |
Il prodotto è stato progettato come ausilio nella lavorazione dei tronchi di legno, sollevando e spostando tronchi più grandi e/o pesanti tramite il sistema idraulico (alimentazione esterna).

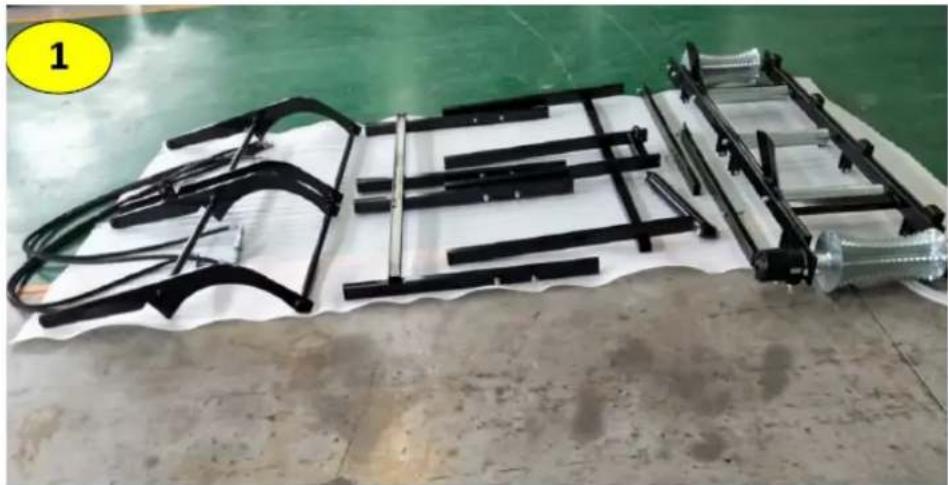

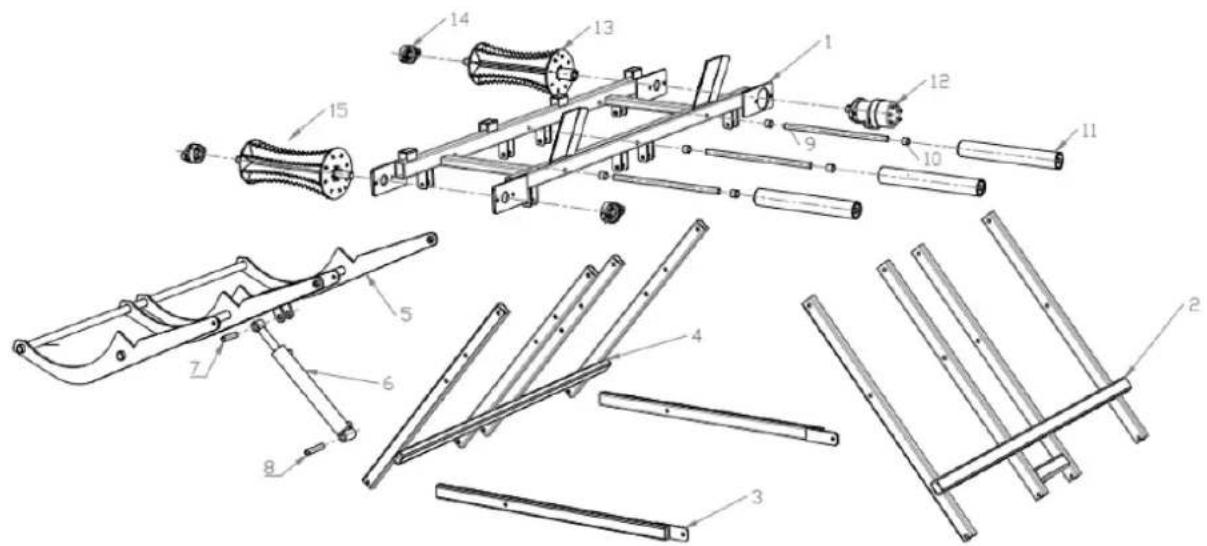

ASSEMBLAGGIO
- Telaio principale (x1)
- Telaio di supporto 1 (x1)
- Telaio inferiore (x2)
- Telaio di supporto 2 (x1)
- Telaio di sollevamento (x1)
- Cilindro idraulico (x1)
- Perno cilindro idraulico 1 (x1)
- Perno cilindro idraulico 2 (x1)
- Albero del rullo di supporto (x3)
- Boccola a rulli di supporto (x6)
- Rullo di supporto (x3)
- Motore idraulico (x1)
- Rullo (x1)
- Cuscinetto UCFLU205 (x3)
- Rullo (x1)

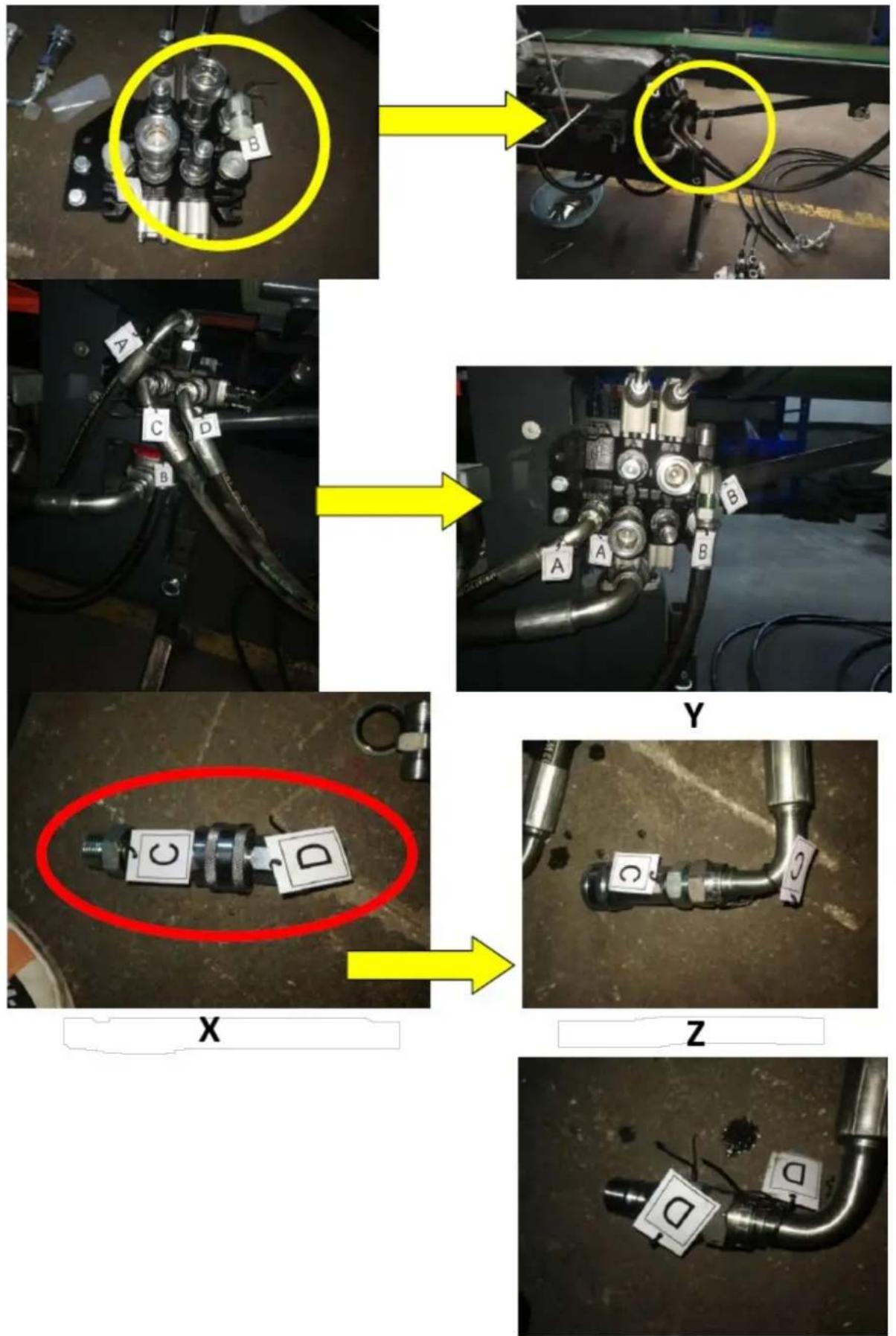

Telaio:
X – connettore rapido, Y – ingresso alimentatore idraulico (C), Z – uscita alimentatore idraulico (D)

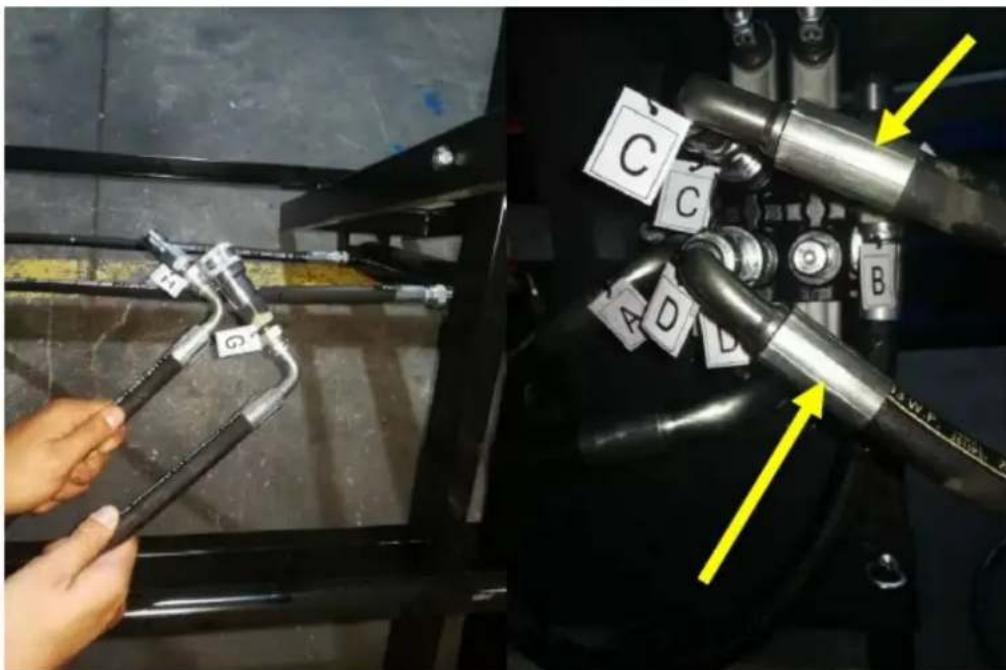

H/G – collegamento del cilindro di sollevamento del tronco per il motore di sollevamento.
SMALTIMENTO DEI DISPOSITIVI USATI
Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il simbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo possono essere riciclate conformemente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.
Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.
