7220 AC - Brúska SKIL - Bezplatný návod na obsluhu

Značka	Skil
Model	7220 AC
Typ	Viacúčelová brúska (viacnásobné brúsenie a brúsenie na náhodnej obežnej dráhe)
Napájacie napätie	230-240 V ~
Frekvencia	50-60 Hz
Príkon	250 W (odhad)
Rýchlosti	2 (pomalá a rýchla)
Hladina akustického tlaku	75 dB(A) (podľa EN 60745)
Hladina akustického výkonu	86 dB(A) (podľa EN 60745)
Vibrácie (metóda ruka-rameno)	10,7 m/s² (neistota K = 1,5 m/s²)
Typ uchytenia brúsnych listov	Suchý zips
Perforácia brúsnych listov	Áno, na odsávanie
Zásobník na prach	Integrovaný, s tlačidlom na vybratie
Adaptér pre vysávač	Áno, hriadeľ P na pripojenie
Dodávané príslušenstvo	Podložka viacúčelového brúsneho taniera (A), podložka taniera na náhodnú obežnú dráhu (B), skrutka a imbusový kľúč (D, E), dvojrýchlostný spínač (F), trojuholníková brúsna doska (G), zásobník na prach (M), tlačidlo na vybratie (N), hriadeľ pre vysávač (P)
Aplikovateľné materiály	Drevo, maľované povrchy, plast, tmel
Použitie	Brúsenie a leštenie za sucha (neprofesionálne)
Bezpečnosť	Uzamykacie zariadenie, núdzové zastavenie, 3-polohový spínač (0,1,2)
Údržba	Pravidelné čistenie vetracích štrbín a zásobníka
Opraviteľnosť	Oprava autorizovaným servisným strediskom SKIL
Normy	EN 60745, EN 61000, EN 55014; zhoda CE
Hmotnosť	1,4 kg (približne)

Často kladené otázky - 7220 AC SKIL

Ako vymeniť podložku taniera mojej brúsky Skil 7220 AC ?

Najskôr odpojte nástroj. Odstráňte brúsny list so suchým zipsom, potom odskrutkujte skrutku podložky taniera (D) pomocou imbusového kľúča (E). Namontujte novú podložku taniera (A alebo B) a pevne utiahnite. Nedotýkajte sa skrutky ihneď po použití, pretože môže byť horúca.

Akú rýchlosť zvoliť na brúsenie ?

Použite polohu 1 (pomalá rýchlosť) na presné brúsenie, najmä s trojuholníkovou brúsiacou doskou alebo špeciálnym príslušenstvom. Poloha 2 (rýchla rýchlosť) je vhodná na rýchle brúsenie veľkých plôch. Nástroj musí byť v prevádzke pred dotykom obrobku.

Môžem s brúskou používať vysávač ?

Áno, odstráňte zásobník na prach stlačením tlačidla N a vytiahnutím dozadu, potom pripojte vysávač na hriadeľ P. Nepoužívajte zásobník ani vysávač pri brúsení kovov kvôli iskrám.

Ako namontovať brúsny list so suchým zipsom ?

Odpojte nástroj. Umiestnite list so suchým zipsom na podložku taniera, pričom zarovnajte perforácie, ak používate odsávanie. Uistite sa, že je pokrytá celá brúsna plocha. Opotrebované listy vymeňte, hneď ako stratia účinnosť.

Aké materiály môžem brúsiť brúskou Skil 7220 AC ?

Táto brúska je určená na suché brúsenie dreva, maľovaných povrchov, plastu a tmelu. Nepoužívajte ju na vodotesné povrchy ani na povrchy obsahujúce azbest a vyhnite sa brúseniu kovu so zásobníkom na prach.

Ako udržiavať moju brúsku ?

Udržujte nástroj a kábel čisté, najmä vetracie štrbiny (Q). Odstráňte prach kefkou. Pred čistením vždy odpojte. V prípade akejkoľvek opravy kontaktujte autorizované servisné stredisko SKIL.

Čo robiť v prípade elektrickej alebo mechanickej poruchy ?

Okamžite vyraďte nástroj z prevádzky a odpojte zástrčku. Nepoužívajte nástroj, ak je kábel poškodený. Nechajte ho opraviť kvalifikovaným technikom s originálnymi náhradnými dielmi.

Môžu brúsku používať začiatočníci ?

Áno, ale pozorne si prečítajte návod a dodržiavajte bezpečnostné pokyny. Nástroj nie je určený pre osoby mladšie ako 16 rokov. Vždy noste ochranné okuliare a protiprachovú masku.

Aké doplnkové príslušenstvo je k dispozícii ?

Špeciálne príslušenstvo, ako je štrbinový nástavec (H), flexibilný nástavec (J) a prstový nástavec (K), je možné zakúpiť samostatne. Montujú sa na základnú dosku (C) pomocou tlačidla L.

Ako znížiť vibrácie pri brúsení ?

Dbajte na správnu údržbu nástroja a príslušenstva, udržujte ruky v teple a organizujte si prácu. Nameraná hodnota vibrácií je 10,7 m/s². Nástroj používajte s miernym tlakom a veďte ho rovnobežne s povrchom.

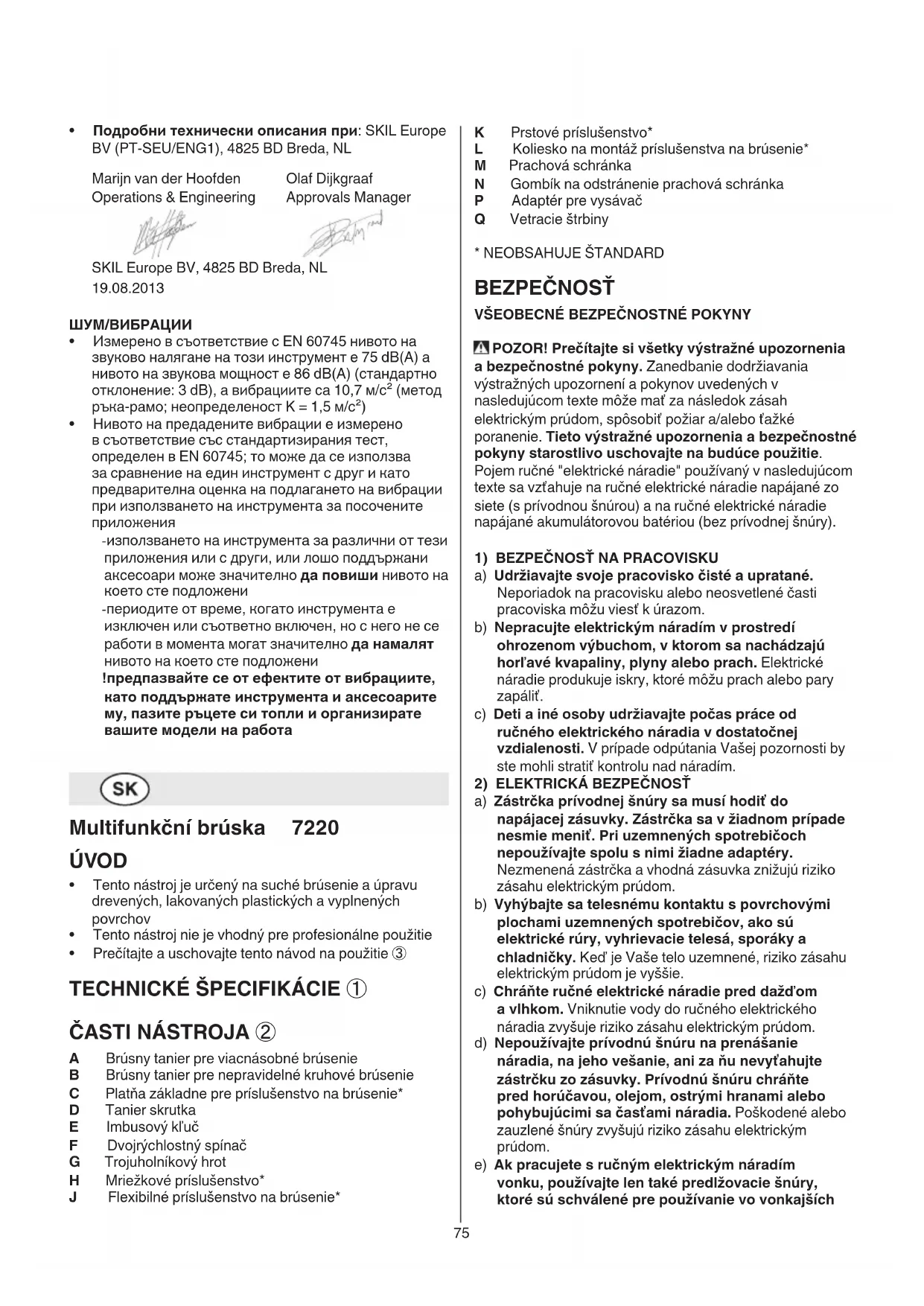

NÁVOD NA OBSLUHU 7220 AC SKIL

• Tento nástroj je určený na suché brúšenie a úpravu drevených, lakovaných plastických a vyplnených povrchov
• Tento nástroj nie je vhodný pre profesionálne použitie
• Prečítajte a uschovajte tento návod na použitie ③

TECHNICKÉ ŠPECIFIKÁCIE ①

ČASTI NÁSTROJA ②

A Brúsny tanier pre viacnásobné brúsenie
B Brúsny tanier pre nepravidelné kruhové brúsenie
C Platňa základne pre príslušenstvo na brúšenie*
D Tanier skrutka
E Imbusový kl'uč
F Dvojrýchlostný spínač
G Trojuholníkový hrot
H Mriežkové príslušenstvo*
J Flexibilné príslušenstvo na brúsenie*

K Prstové príslušenstvo*
L Koliesko na montáž príslušenstva na brúsenie*
M Prachová schránka
N Gombík na odstránenie prachová schránka
P Adaptér pre vysávač
Q Vetracie štrbiny

* NEOBSAHUJE ŠTANDARD

BEZPEČNOST

VŠEOBECNÉ BEZPEČNOSTNÉ POKYNY

A POZOR! Prečítajte si všetky výstražné upozornenia a bezpečnostné pokyny. Zanedbanie dodržiavania výstražných upozornení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo t'ažké poranenie. Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie. Pojem ručné "elektrické náradie" používaný v nasledujúcom texte sa vzťahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1) BEZPEČNOST NA PRACOVISKU

a) Udržiavajte svoje pracovisko čisté a upratané. Neporiadok na pracovisku alebo neosvetlené časti pracoviska môžu viest k úrazom.
b) Nepracujte elektrickým náradím v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horl'avé kvapaliny, plyny alebo prach. Elektrické náradie produkuje iskry, ktoré môžu prach alebo pary zapáliť.
c) Deti a iné osoby udržiavajte počas práce od ručného elektrického náradia v dostatočnej vzdialenosti. V prípade odpútania Vašej pozornosti by ste mohli stratit kontrolu nad náradím.

2) ELEKTRICKÁ BEZPEČNOST

a) Zástrčka prívodnej šnúry sa musí hodit do napájacej zásuvky. Zástrčka sa v žiadnom prípade nesmie meniť. Pri uzemnených spotrebičoch nepoužívajte spolu s nimi žiadne adapté. Nezmenená zástrčka a vhodná zásuvka znižujú riziko zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s povrchovými plochami uzemnených spotrebičov, ako sú elektrické rúry, vyhrievacie telesá, sporáky a chladničky. Ked' je Vaše telo uzemnené, riziko zásahu elektrickým prúdom je vyššie.

d) Nepoužívajte prívodnú šnúru na prenášanie náradia, na jeho vešanie, ani za ßu nevyťahujte zástrčku zo zásuvky. Prívodnú šnúru chráňte pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sa časťami náradia. Poškodené alebo zauzlené šnúry zvyšujú riziko zásahu elektrickým prúdom.

e) Ak pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie šnúry, ktoré sú schválené pre používanie vo vonkajších

priestoroch. Používanie predlžovacej šnúry určenej do vonkajšieho prostredia znižuje riziko zásahu elektrickým prúdom.

f) Ak sa nedá vyhnút použitiu ručného elektrického náradia vo vlhkom prostredí, použite prerušovač uzemňovacieho obvodu. Používanie prerušovača uzemňovacieho obvodu znižuje riziko zásahu elektrickým prúdom.
3) BEZPEČNOST OSÔB
a) Bud'te pozorní, dávajte pozor na to, čo robíte a k práci s elektrickým náradím pristupujte rozumne. Nepoužívajte elektrické náradie, ked' ste unavení alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'a nepozornosti pri používaní náradia môže viest' k vážnym poraneniam.
b) Noste osobné ochranné pomôcky, ochranný odev a vždy majte nasadené ochranné okuliare. Nosenie pracovného odevu a používanie ochranných pomôcok ako ochrannej dýchacej masky, bezpečnostných protišmykových topánok, prilby alebo chrániča sluchu, podl’a druhu elektrického náradia, znižuje riziko poranenia.
c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elektrického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrického náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú sieť zapnuté, môže to mať za následok nehodu.
d) Skôr ako ručné elektrické náradie zapnete, odstráňte nastavovacie a montážne nástroje. Nástroj alebo klúč, ktorý sa nachádza v pohyblivej časti náradia, môže spôsobit' poranenie.
e) Nepreceňujte sa. Zabezpečte si pevný postoj a neprestajne udržiavajte rovnováhu. Takto budete môčť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.
f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Dbajte na to, aby ste mali vlasy, odev a rukavice v dostatočnej vzdialenosti od pohybujúcich sa častí náradia. Pohybujúce sa časti náradia by mohli zachytit volné oblečenie, šperky alebo dlhé vlasy.
g) Ak možno namontovať zariadenie na odsávanie alebo zachytávanie prachu, presvedčíte sa, či je pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
4) STAROSTLIVÉ ZAOBCHÁDZANIE S ELEKTRICKÝM NÁRADÍM A JEHO POUŽÍVANIE
a) Náradie nepreťažujte. Pre svoju prácu používajte určené elektrické náradie. Pomocou vhodného ručného elektrického náradia budete môčť v uvedenom rozsahu výkonu pracovať lepšie a bezpečnejšie.
b) Nepoužívajte žiadne ručné elektrické náradie, ktoré má pokazený vypínač. Ručné elektrické náradie, ktoré sa už nedá zapínať alebo vypínať, je nebezpečné a treba ho dať opraviť.
c) Skôr ako začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo skôr,

ako odložíte náradie, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky. Toto bezpečnostné opatrenie zabraňuje neúmyselnému spusteniu náradia.

d) Nepoužívané ručné elektrické náradie uschovávajte mimo dosahu detí. Nedopustěte, aby ručné elektrické náradie používali osoby, ktoré s ním nie sú dôkladne oboznámené, alebo ktoré si neprečítali tento Návod na používanie. Ak ručné elektrické náradie používajú neskúsené osoby, stáva sa nebezpečným nástrojom.
e) Elektrické náradie starostlivo ošetrujte. Skontrolujte, či pohyblivé súčiastky náradia bezchybne fungujú a neblokujú a či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negativne ovplyvnit fungovanie ručného elektrického náradia. Pred použitím ručného elektrického náradia dajte poškodené súčiastky opravit. Nejeden úraz bol spôsobený zle udržiavaným náradím.
f) Používané nástroje udržiavajte ostré a čisté. Starostlivo ošetrované nástroje s ostrými reznými hranami sa menej často zablokujú a ich vedenie je podstatne l'ahšie.
g) Používajte ručné elektrické náradie, príslušenstvo, pracovné nástroje a pod. podl'a týchto pokynov. Zohl'adnite pritom konkrétne pracovné podmienky a činnosť, ktorú máte vykonať. Používanie ručného elektrického náradia na iné ako určené účely môže viest k nebezpečným situáciám.
5) SERVIS
a) Ručné elektrické náradie zverte do opravy len kvalifikovanému personálu a používajte len originálne náhradné súčiastky. Tým sa zabezpečí zachovanie bezpečnosti ručného elektrického náradia.

BEZPEČNOSTNÉ POKYNY PRE BRÚSKY

• Zabránte poškodeniu náradia skrutkami, klincami a inými kovovými predmetmi v obrobku; zoberte ich dole prv než začnete pracovať
• Elektrickú šnúru udržujte vždy mimo pohybujúcich sa častí nástroja; elektrickú šnúru vždy smerujte dozadu, mimo nástroja
• Zaistite obrábaný diel (obrábaný diel uchytený pomocou upínacích zariadení alebo vo zveráku je ovel'a bezpečnejší kým v ruke)
• Skôr než nástroj položíte, presvedčte sa že je motor vypnutý a že sú všetky pohyblivé súčiastky zastavené
• Používajte úplne odmotanú a bezpečnú predlžovaciu šnúru s kapacitou 16 A
• V prípade elektrickej alebo mechanickej poruchy zastavte okamžite nástroj a vytiahnite zástrčku z nástennej zásuvky
• SKIL zabezpečí hladký chod nástroja len ak sa používa pôvodné príslušenstvo
• Tento nástroj by nemali používať osoby mladšie ako 16 rokov
• Hlasitosť zapnutého prístroja môže byť viac aké 85 dB(A); chráňte si uši ochrannými krycími prostriedkami
• Ak je sieťová šnúra poškodená alebo ak sa prereže počas prevádzky, nedotýkajte sa jej ale ju ihneď odpojte z hlavnej elektrickej siete

• Nikdy nepoužívajte nástroj ak je šnúra poškodená; šnúru musí vymenit kvalifikovaná osoba

• Vždy skontrolujte či je napájacie napätie rovnaké ako napätie uvedené na štítku nástroja (nástroj s menovitým napätím 230V alebo 240V môžete pripojiť aj do siete s napätím 220V)
  • Tento nástroj sa nehodí na brúšenie vlhkého povrchu

• Neobrábajte materiál, ktorý obsahuje azbest (azbest sa považuje za rakovinotvorný materiál)
• Prach z materiálu, akým je náter obsahujúci olovo, niektoré druhy dreva, minerály a kovy môže byť škodlivý (styk alebo nadýchanie prachu môže spôsobit’ alergické reakcie a/alebo respiračné ochorenia obsluhy a okolostojacich osôb); používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojit’
• Určité druhy prachu sú klasifikované ako karcinogénne (akým dubový a bukový prach), a to hlavne v spojení s prísadami pre úpravu dreva; používajte ochrannú masku tváre a pracujte so zariadením na odsávanie prachu, ak je takéto zariadenie možné pripojiť
• Dodržujte stanovené nariadenia pre prácu v prašnom prostredí
• Pri brúsení sa tvoria iskry; nepoužívajte prachová schránka/vysávač a dbajte na to, aby sa v pracovnom priestore nezdržovala iná osoba a nebol horľavý materiál
  • Nedotýkajte sa pohyblivej brúsnej plochy
• Nepoužívajte opotrebené, potrhané alebo silne znečistené brúsne plochy
• Používajte ochranné rukavice, ochranné okuliare, priliehavý oblek a v prípade dlhých vlasov aj pokrývku hlavy
• Pri nastavovaní alebo výmene príslušenstva vždy vytiahnite prívodný kábel zo zásuvky

POUŽITIE

• Brúsne taniere
  -nikdy nepoužívajte nástroje bez brúsneho taniera A alebo B, alebo základnej dosky C
  -použite správny brúsny tanier podl’a zvoleného použitia nástroja (pozrite Rada na použítie)
  !okamžite vymeňte poškodený brúsny tanier

-skrutku taniera odstráňte D pomocou imbusového klúča E

-brúsny tanier A alebo B namontujte podl'a obrázku

-skrutku taniera upevnite D pomocou imbusového klúča E

!brúsny tanier počas uvolňovania/pripevňovania skrutky pevne držte D

!pred demontážou/montážou odpojte nástroje od zroja elektrického prúdu

!skrutka taniera D sa počas práce vel'mi zohreje; nedotýkajte sa jej, až kým nevychladne

• Namontovanie brúsiacich plôch ⑤

!odpojte zástrčku

!používanie odsávania prachu vyžaduje používanie perforovaných brúsnych papierov !perforácie na brúsiacich plochách sa majú zhodovať s perforáciami na brúsiacej nohe

!na čas vyměňte opotrebené brúsiace plochy !nástroj vždy použite tak, aby celá brusná plocha bola pokrytá brusným papierom

• Dvojrýchlostný spínač ⑥

-vyberte polohu 1 pre presné brúšenie (pri práci s trojuholníkovým hrotom G alebo špeciálnym príslušenstvom na brúšenie H, J alebo K)

-vyberte polohu 2 pre rýchle brúsenie

!nástroj je treba zapnút' predtým než sa dotkne povrchu brúseného kusu

- Montáž špeciálneho brúsneho príslušenstva (nedodáva sa štandardne) ⑦

-namontujte základnú dosku C (podobné ako montáž brúsnych tanierov)

-príslušenstvo H, J alebo K namontujte k základnej doske C a pripevnite otáčaním regulátora L v smere hodinových ručičiek

-namontujte príslušnú brúsiacu plochu VELCRO na brúsiace príslušenstvo

-príslušenstvo odstránite alebo zmeníte jeho polohu otáčaním regulátora L proti smeru hodinových ručičiek

-5 brúsne polohy

-vyprázdnite prachová schránka M pravidelne aby sa čo najviac zvýšil výkon sania prachu

Pri používaní vysávača

-vyberte prachová schránka M stlačením gombíka N do l'ava a podržte ho v tejto polohe pri súčasnom vytiahnutí prachová schránka

-na adaptér P nasuňte odsávaciu hadicu

!nepoužívajte prachová schránka/vysávać ked' brúsite kov

• Držanie a vedenie nástroja ⑨

-nástrojom pohybujte rovnobežne s pracovným kusom !pri práci netlačte prílis silno na nástroj, nechajte ho vol'ne pohybovať po brúsenom kuse

-nástroj sa nemá klopiť lebo týmto dôjde k tvorbe rýh na brúsenej ploche

• Lamelový brúsny nástavec používajte na kraje, tesné a iné t'ažko dostupné miesta ⑩
• Plochý brúsny jazyk používajte na rovné úzke plochy ⑪
• Pri brúsení zakrivených obrobkov a pri brúsení s vysokým brúsnym výkonom použite nástroj v kombinácii s brúsnym tanierom A ②
• Nástroj používajte so špeciálnym brúsnym príslušenstvom na miestach s obtiažnou dostupnosťou ⑫
  • Flexibilné brúsne príslušenstvo je určené na

• povrchy s kruhovými rohmi ⑬a
  -všetky kruhové povrchy s maximálnym priemerom 10 cm ⑬b

• Ked' sa trojuholníkový hrot G opotrebí alebo poškodí na vrchu, je možné zdvojnásobit' jej životnosť tak, že ju odmontujte, otožíte o 120° a vložíte ju spät' (dá sa to použit' aj na brúsiacom papieri delta)

• Nikdy sa nesmie používať tá istá brúsna plocha aj na drevo aj na kov
• Doporučené druhy brúsnych pásov: hrubý - k odstraneniu farby; k brúseniu vyjímočne hrubého dreva stredný - k brúseniu hrubého alebo hladkého dreva
  jemný - k vyhladeniu dreveného povrchu;konečná úprava hladkého dreveného povrchu;k vyhladeniu starých farbených povrchov
• K úprave hrubých povrchov používajte brúsne pásy s rôznou zrnnou velkosťou
  -najprv použijte hrubozrnný alebo strednozrnný pás -k dokončeniu slúži jemnozrnný pás
  • Viac rád nájdete na www.skil.com

ÚDRŽBA / SERVIS

• Tento nástroj nie je vhodný pre profesionálne použitie
• Nástroj a sieťovú šnúru udržujte stále čistú (zvlášť vetracie štrbiny Q ②) -pomocou kefky odstráňte nalepený brúsny prach !pred čistením odpojte z elektrickej siete
• Ak by nástroj napriek starostlivej výrobe a kontrole predsa len prestal niekedy fungovať, treba dať opravu vykonať autorizovanej servisnej opravovni elektrického náradia SKIL

- pošlite nástroj bez rozmontovania spolu s dôkazom o kúpe; vášmu dílerovi alebo do najbližšieho servisného strediska SKIL (zoznam adries servisných stredisiek a servisný diagram nástroja sú uvedené na www.skil.com)

ŽIVOTNÉ PROSTREDIE

- Elektrické náradie, príslušenstvo a balenia nevyhadzujte do komunálneho odpadu (len pre štáty EÚ)

-podľa európskej smernice 2002/96/EG o nakladaní s použitými elektrickými a elektronickými zariadeniami a zodpovedajúcich ustanovení právnych predpisov jednotlivých krajín sa použité elektrické náradie musí zbierať oddelene od ostatného odpadu a podrobit’ ekologicky šetrnej recyklácii

- pripomenie vám to symbol ☐, ked' ju bude treba likvidovat'

VYHLÁSENIE O ZHODE C€

- Výhradne na našu vlastnú zodpovednosť prehlasujeme, že tento výrobok zodpovedá nasledujúcim normám alebo normovaným dokumentom: EN 60745, EN 61000, EN 55014, v súlade s predpismi 2004/108/EG, 2006/42/EG, 2011/65/EU

- Súbor technickej dokumentácie sa nachádzajú na adrese: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Merané podľa EN 60745 je úroveň akustického tlaku tohto nástroja 75 dB(A) a úroveň akustického výkonu je 86 dB(A) (štandardná odchýlka: 3 dB), a vibrácie sú 10,7 m/s² (metóda ruka - paža; nepresnosť K = 1,5 m/s²)
• Hladina emisií od vibrácií bola nameraná v súlade s normalizovaným testom uvedeným v norme EN 60745; môže sa používať na vzájomné porovnávanie náradí a na predbežné posúdenie vystavenia účinkom vibrácií pri používaní náradia pre uvedené aplikácie

-používanie náradia na rôzne aplikácie, alebo v spojení s rôznymi alebo nedostatočne udržiavanými doplnkami môže značne zvýšit' úroveň vystavenia -časové doby počas ktorých je je náradie vypnuté alebo počas ktorých náradie beží ale v skutočnosti nevykonáva prácu môžu značne znížit' úroveň vystavenia

!chráňte sa pred účinkami vibrácií tak, že budete náradie a jeho príslušenstvo správne udržiavať, tak že nebudete pracovať so studenými rukami a tak že si svoje pracovné postupy správne zorganizujete

Visefunkcionalni uredaj za 7220 brušenje

UVOD

• Ovaj je uređaj predviđen za suho brušenje i završnu obradu drva, obojanih površina, plastike i punila
  • Ovaj uređaj nije namijenjen profesionalnoj upotrebi
  • Pažljivo pročitajte i sačuvajte ove upute za rukovanje ③

TEHNIČKI PODACI ①

DIJELOVI ALATA ②

A Brusni tanjur za višestruko brušenje
B Brusni tanjur za rotacijsko-orbitalno brušenje
C Osnovna ploča za dodatke za brušenje
D Matica tanjura
E Sesterokutni ključ
F Dvobrzinski prekidač
G Trokutni vrh
H Dodatak "Louvre"
J Fleksibilni dodatak za brušenje
K Dodatak za prste
L Gumb za ugradnju dodataka za brušenje

M Dodatak za prašinu
N Gumb za izvlačenje dodatak za prašinu
P Nastavak za usisivač
Q Otvori za strujanje zraka

* NIJE U STANDARDNOJ OPREMI

SIGURNOST

OPĆE UPUTE ZA SIGURAN RAD

A PAŽNJA! Treba pročitati sve napomene o sigurnosti i upute. Ako se ne bi poštivale napomene o sigurnosti i upute to bi moglo uzrokovati strujni udar, požar i/ili teške ozljede. Sačuvajte sve napomene o sigurnosti i upute za buduću primjenu. U daljnjem tekstu korišten pojam "električni alat" odnosi se na električne alate s priključkom na električnu mrežu (s mrežnim kabelom) i na električne alate s napajanjem iz aku baterije (bez mrežnog kabela).

1) SIGURNOST NA RADNOM MJESTU
a) Vaše radno područje održavajte čisto i uredno. Nered ili neosvijetljeno radno područje mogu doći do nezgoda.
b) S uređajem ne radite u okolini ugroženoj eksplozijom, u kojoj se nalaze zapaljive tekućine, plinovi ili prašina. Električni alati proizvode iskre koje mogu zapaliti prašinu ili pare.
c) Djecu i ostale osobe držite dalje tijekom korištenja električnog alata. Ako bi skrenuli pozornost sa posla mogli bi izgubiti kontrolu nad uređajem.
2) ELEKTRIČNA SIGURNOST
a) Priključni utikač uređaja treba odgovarati utičnici. Na utikaču se ni u kojem slučaju ne smiju izvoditi izmjene. Ne koristite adapterske utikače zajedno sa uređajima koji su zaštićeni uzemljenjem. Originalni utikač i odgovarajuće utičnice smanjuju opasnost od električnog udara.
b) Izbjegavajte dodir tijela s uzemljenim površinama kao što su cijevi, centralno grijanje, štednjaci i hladnjaci. Postoji povećana opasnost od električnog udara ako je vaše tijelo uzemljeno.
c) Držite uređaj dalje od kiše ili vlage. Prodiranje vode u električni uređaj povećava opasnost od električnog udara.
d) Priključni kabel ne koristite za nošenje, vješanje ili za izvlačenje utikača iz utičnice. Držite kabel dalje od izvora topline, ulja, oštrih rubova ili pomičnih dijelova uređaja. Oštećen ili usukan kabel povećava opasnost od električnog udara.
e) Ako s električnim uređajem radite na otvorenom, koristite samo produžni kabel odobren za uporabu na otvorenom. Primjena produžnog kabela prikladnog za uporabu na otvorenom smanjuje opasnost od električnog udara.
f) Ako se ne može izbjeći uporaba električnog alata u vlažnoj okolini, upotrijebite sigurnosna sklopka za propuštanje u zemlju. Upotrebom sigurnosne sklopke za propuštanje u zemlju smanjuje se opasnost od električnog udara.
3) SIGURNOST LJUDI
a) Budite oprezni, pazite što činite i postupajte razumno kod rada s električnim alatom. Ne koristite
