Marque	Skil
Modèle	7220 AC
Type	Ponceuse multi-usage (multi ponçage et ponçage en orbite aléatoire)
Tension d'alimentation	230-240 V ~
Fréquence	50-60 Hz
Puissance absorbée	250 W (estimation)
Vitesses	2 (lente et rapide)
Niveau de pression sonore	75 dB(A) (selon EN 60745)
Niveau de puissance sonore	86 dB(A) (selon EN 60745)
Vibration (méthode main-bras)	10,7 m/s² (incertitude K = 1,5 m/s²)
Type de fixation des feuilles	Velcro
Perforation des feuilles	Oui, pour aspiration
Réservoir à poussière	Intégré, avec bouton de retrait
Adaptateur pour aspirateur	Oui, axe P pour raccordement
Accessoires fournis	Support plateau multi ponçage (A), support plateau orbite aléatoire (B), vis et clé hexagonale (D, E), interrupteur deux vitesses (F), patin triangulaire (G), réservoir à poussière (M), bouton de retrait (N), axe pour aspirateur (P)
Matériaux applicables	Bois, surfaces peintes, plastique, mastic
Usage	Ponçage et polissage à sec (non professionnel)
Sécurité	Dispositif de verrouillage, arrêt d'urgence, interrupteur à 3 positions (0,1,2)
Entretien	Nettoyage régulier des fentes de ventilation et du réservoir
Réparabilité	Réparation par centre agréé SKIL
Normes	EN 60745, EN 61000, EN 55014; conformité CE
Poids	1,4 kg (environ)

FOIRE AUX QUESTIONS - 7220 AC SKIL

Comment changer le support plateau de ma ponceuse Skil 7220 AC ?

Débranchez d'abord l'outil. Retirez la feuille de ponçage Velcro, puis dévissez la vis du support plateau (D) à l'aide de la clé hexagonale (E). Montez le nouveau support plateau (A ou B) et revissez fermement. Ne touchez pas la vis immédiatement après usage car elle peut être chaude.

Quelle vitesse choisir pour poncer ?

Utilisez la position 1 (vitesse lente) pour un ponçage précis, notamment avec le patin triangulaire ou les accessoires spéciaux. La position 2 (vitesse rapide) est adaptée pour un ponçage rapide sur de grandes surfaces. L'outil doit être en marche avant de toucher la pièce.

Puis-je utiliser un aspirateur avec la ponceuse ?

Oui, retirez le réservoir à poussière en appuyant sur le bouton N et en tirant vers l'arrière, puis branchez l'aspirateur sur l'axe P. N'utilisez pas le réservoir ni l'aspirateur lors du ponçage de métaux en raison des étincelles.

Comment monter une feuille de ponçage Velcro ?

Débranchez l'outil. Placez la feuille Velcro sur le support plateau en alignant les perforations si vous utilisez l'aspiration. Assurez-vous que toute la surface de ponçage est couverte. Remplacez les feuilles usées dès qu'elles perdent leur efficacité.

Quels matériaux puis-je poncer avec la Skil 7220 AC ?

Cette ponceuse est conçue pour le ponçage à sec du bois, des surfaces peintes, du plastique et du mastic. Ne l'utilisez pas sur des surfaces imperméabilisées ou contenant de l'amiante, et évitez de poncer du métal avec le réservoir à poussière.

Comment entretenir ma ponceuse ?

Maintenez l'outil et le câble propres, surtout les fentes de ventilation (Q). Éliminez la poussière avec un pinceau. Débranchez toujours avant le nettoyage. Pour toute réparation, contactez un centre agréé SKIL.

Que faire en cas de dysfonctionnement électrique ou mécanique ?

Mettez immédiatement l'outil hors service et débranchez la fiche. N'utilisez pas l'outil si le câble est endommagé. Faites réparer par un technicien qualifié avec des pièces de rechange d'origine.

La ponceuse peut-elle être utilisée par des débutants ?

Oui, mais lisez attentivement la notice et suivez les consignes de sécurité. L'outil n'est pas destiné aux personnes de moins de 16 ans. Portez toujours des lunettes de protection et un masque anti-poussières.

Quels accessoires supplémentaires sont disponibles ?

Des accessoires spéciaux tels que l'accessoire à fente (H), l'accessoire flexible (J) et l'accessoire à doigt (K) peuvent être achetés séparément. Ils se montent sur la plaque de base (C) avec le bouton L.

Comment réduire les vibrations lors du ponçage ?

Veillez à un entretien correct de l'outil et des accessoires, gardez vos mains chaudes et organisez votre travail. La valeur de vibration mesurée est de 10,7 m/s². Utilisez l'outil avec une pression modérée et guidez-le parallèlement à la surface.

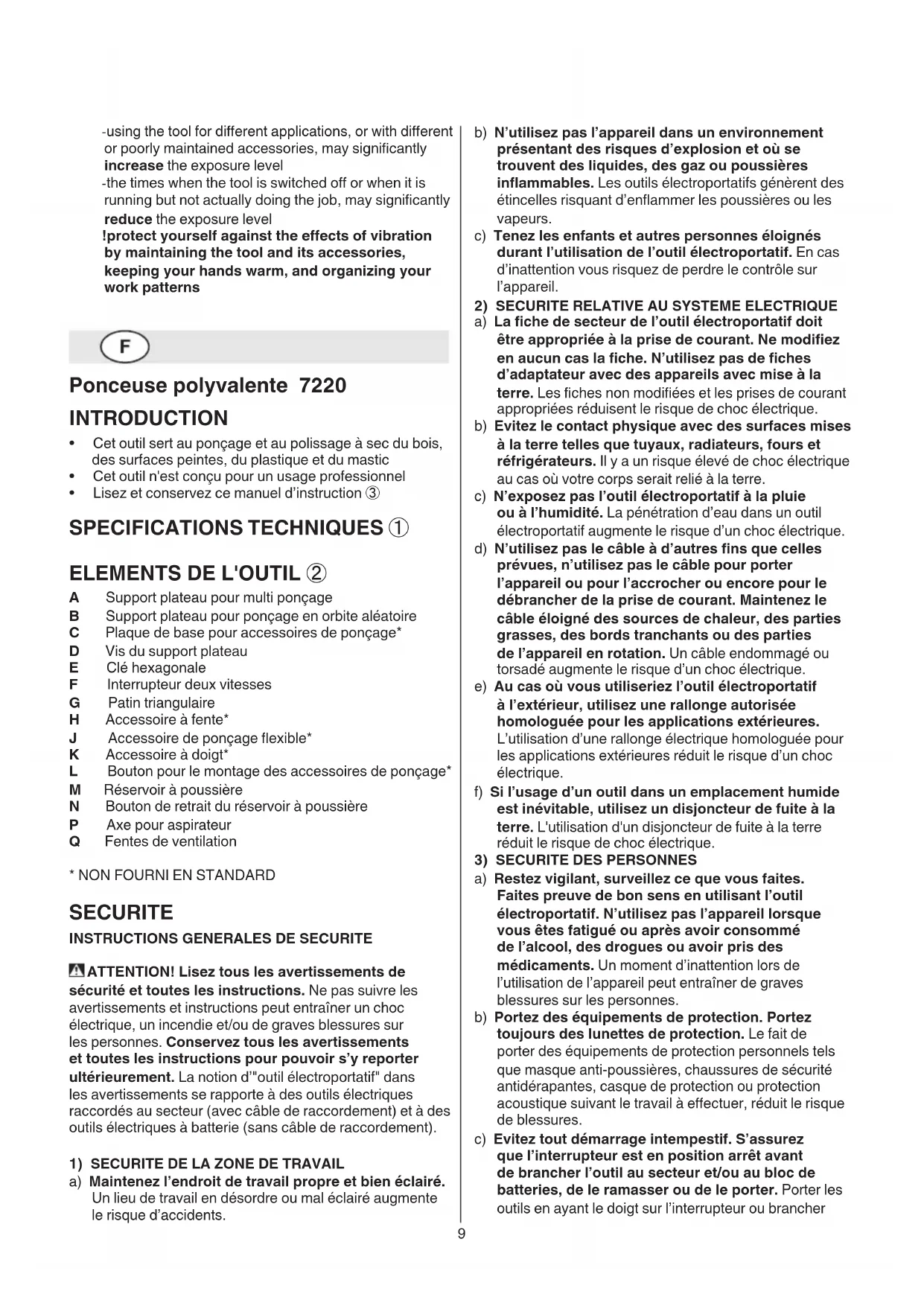

MODE D'EMPLOI 7220 AC SKIL

• Cet outil sert au ponçage et au polissage à sec du bois, des surfaces peintes, du plastique et du mastic
  • Cet outil n'est conçu pour un usage professionnel
  • Lisez et conservez ce manuel d'instruction ③

SPECIFICATIONS TECHNIQUES ①

ELEMENTS DE L'OUTIL ②

A Support plateau pour multi ponçage
B Support plateau pour ponçage en orbite aléatoire
C Plaque de base pour accessoires de ponçage*
D Vis du support plateau
E Clé hexagonale
F Interrupteur deux vitesses
G Patin triangulaire
H Accessoire à fente*
J Accessoire de ponçage flexible*
K Accessoire à doigt*
L Bouton pour le montage des accessoires de ponçage*
M Réservoir à poussière
N Bouton de retrait du réservoir à poussière
P Axe pour aspirateur
Q Fentes de ventilation

* NON FOURNI EN STANDARD

SECURITE

INSTRUCTIONS GENERALES DE SECURITE

ATTENTION! Lisez tous les avertissements de sécurité et toutes les instructions. Ne pas suivre les avertissements et instructions peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Conservez tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. La notion d"outil électroportatif" dans les avertissements se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) et à des outils électriques à batterie (sans câble de raccordement).

1) SECURITE DE LA ZONE DE TRAVAIL
a) Maintenez l'endroit de travail propre et bien éclairé. Un lieu de travail en désordre ou mal éclairé augmente le risque d'accidents.

b) N'utilisez pas l'appareil dans un environnement présentant des risques d'explosion et où se trouvent des liquides, des gaz ou poussières inflammables. Les outils électroportatifs génèrent des étincelles risquant d'enflammer les poussières ou les vapeurs.
c) Tenez les enfants et autres personnes éloignés durant l'utilisation de l'outil électroportatif. En cas d'inattention vous risquez de perdre le contrôle sur l'appareil.
2) SECURITE RELATIVE AU SYSTEME ELECTRIQUE
a) La fiche de secteur de l'outil électroportatif doit être appropriée à la prise de courant. Ne modifiez en aucun cas la fiche. N'utilisez pas de fiches d'adaptateur avec des appareils avec mise à la terre. Les fiches non modifiées et les prises de courant appropriées réduisent le risque de choc électrique.
b) Evitez le contact physique avec des surfaces mises à la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique au cas où votre corps serait relié à la terre.
c) N'exposez pas l'outil électroportatif à la pluie ou à l'humidité. La pénétration d'eau dans un outil électroportatif augmente le risque d'un choc électrique.
d) N'utilisez pas le câble à d'autres fins que celles prévues, n'utilisez pas le câble pour porter l'appareil ou pour l'accrocher ou encore pour le débrancher de la prise de courant. Maintenez le câble éloigné des sources de chaleur, des parties grasses, des bords tranchants ou des parties de l'appareil en rotation. Un câble endommagé ou torsadé augmente le risque d'un choc électrique.
e) Au cas où vous utiliseriez l'outil électroportatif à l'extérieur, utilisez une rallonge autorisée homologuée pour les applications extérieures. L'utilisation d'une rallonge électrique homologuée pour les applications extérieures réduit le risque d'un choc électrique.
f) Si l'usage d'un outil dans un emplacement humide est inévitable, utilisez un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.
3) SECURITE DES PERSONNES
a) Restez vigilant, surveillez ce que vous faites. Faites preuve de bon sens en utilisant l'outil électroportatif. N'utilisez pas l'appareil lorsque vous êtes fatigué ou après avoir consommé de l'alcool, des drogues ou avoir pris des médicaments. Un moment d'inattention lors de l'utilisation de l'appareil peut entraîner de graves blessures sur les personnes.
b) Portez des équipements de protection. Portez toujours des lunettes de protection. Le fait de porter des équipements de protection personnels tels que masque anti-poussières, chaussures de sécurité antidérapantes, casque de protection ou protection acoustique suivant le travail à effectuer, réduit le risque de blessures.
c) Evitez tout démarrage intempestif. S'assurez que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher

des outils dont l'interrupteur est en position marche est source d'accidents.

d) Enlevez tout outil de réglage ou toute clé avant de mettre l'appareil en fonctionnement. Une clé ou un outil se trouvant sur une partie en rotation peut causer des blessures.
e) Ne surestimez pas vos capacités. Veillez à garder toujours une position stable et équilibrée. Ceci vous permet de mieux contrôler l'appareil dans des situations inattendues.
f) Portez des vêtements appropriés. Ne portez pas de vêtements amples ni de bijoux. Maintenez cheveux, vêtements et gants éloignés des parties de l'appareil en rotation. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des pièces en mouvement.
g) Si des dispositifs servant à aspirer ou à recueillir les poussières doivent être utilisés, vérifiez que ceux-ci soient effectivement raccordés et qu'ils sont correctement utilisés. L'utilisation des collecteurs de poussière réduit les dangers dus aux poussières.
4) UTILISATION ET EMPLOI SOIGNEUX DE L'OUTIL ELECTROPORTATIF
a) Ne surchargez pas l'appareil. Utilisez l'outil électroportatif approprié au travail à effectuer. Avec l'outil électroportatif approprié, vous travaillerez mieux et avec plus de sécurité à la vitesse pour laquelle il est prévu.
b) N'utilisez pas un outil électroportatif dont l'interrupteur est défectueux. Un outil électroportatif qui ne peut plus être mis en ou hors fonctionnement est dangereux et doit être réparé.
c) Débranchez la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. Cette mesure de précaution empêche une mise en fonctionnement par mégarde.
d) Gardez les outils électroportatifs non utilisés hors de portée des enfants. Ne permettez pas l'utilisation de l'appareil à des personnes qui ne se sont pas familiarisées avec celui-ci ou qui n'ont pas lu ces instructions. Les outils électroportatifs sont dangereux lorsqu'ils sont utilisés par des personnes non initiées.
e) Prenez soin des outils électroportatifs. Vérifiez que les parties en mouvement fonctionnent correctement et qu'elles ne soient pas coincées, et contrôlez si des parties sont cassées ou endommagées de telle sorte que le bon fonctionnement de l'appareil s'en trouve entravé. Faites réparer les parties endommagées avant d'utiliser l'appareil. De nombreux accidents sont dus à des outils électroportatifs mal entretenus.
f) Maintenez les outils de coupe aiguisés et propres. Des outils soigneusement entretenus avec des bords tranchants bien aiguisés se coïncent moins souvent et peuvent être guidés plus facilement.
g) Utilisez les outils électroportatifs, les accessoires, les outils à monter etc. conformément à ces instructions. Tenez compte également des conditions de travail et du travail à effectuer. L'utilisation des outils électroportatifs à d'autres fins

que celles prévues peut entraîner des situations dangereuses.

5) SERVICE

a) Ne faites réparer votre outil électroportatif que par un personnel qualifié et seulement avec des pièces de rechange d'origine. Ceci permet d'assurer la sécurité de l'appareil.

INSTRUCTIONS DE SECURITE POUR PONCEUSES

• Faites attention aux vis, clous ou autres éléments qui pourraient se trouver dans la pièce à travailler et qui risqueraient d'endommager très fortement votre outil; enlevez-les avant de commencer le travail
• Tenez toujours le câble éloigné des parties mobiles de l'outil; orientez le câble vers l'arrière le plus loin possible de l'outil
• Fixez solidement la pièce à travailler (une pièce fixée à l'aide de dispositifs de fixation est davantage assurée que si elle était tenue à la main)
• Lorsque vous rangez votre outil, le moteur doit être coupé et les pièces mobiles complètement arrêtées
• Utilisez un câble de prolongement complètement déroulé et de bonne qualité d'une capacité de 16 A
• En cas de dysfonctionnement électrique ou mécanique, mettez directement l'outil hors service et débranchez la fiche
• SKIL ne peut se porter garant du bon fonctionnement de cet outil que s'il a été utilisé avec les accessoires d'origine
• Cet outil ne doit pas être utilisé par des personnes de moins de 16 ans
• Le niveau sonore en fonctionnement peut dépasser 85 dB(A); munissez-vous de casques anti-bruit
• Si le câble est endommagé ou rompu pendant le travail, n'y touchez pas, mais débranchez immédiatement la prise
• N'utilisez jamais d'outil avec un câble endommagé; faites-le remplacer par un technicien qualifié
• Contrôlez toujours si la tension secteur correspond à la tension indiquée sur la plaquette signalétique de l'outil (les outils conçus pour une tension de 230V ou 240V peuvent également être branchés sur 220V)
• Cet outil ne convient pas pour des surfaces à poncer imperméabilisées
• Ne travaillez pas de matériaux contenant de l'amiante (l'amiante est considérée comme étant cancérigène)
• La poussière de matériaux, tels que la peinture contenant du plomb, certaines espèces de bois, certains minéraux et différents métaux, peut être nocive (le contact avec la poussière ou son inhalation peut provoquer des réactions allergiques et/ou des maladies respiratoires chez l'opérateur ou des personnes se trouvant à proximité); portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un

• Certains types de poussières sont classifiés comme étant cancérigènes (tels que la poussière de chêne ou de hêtre), en particulier en combinaison avec des additifs de traitement du bois; portez un masque antipoussières et travaillez avec un appareil de dépoussiérage lorsqu'il est possible d'en connecter un

• Suivez les directives nationales relatives au dépoussiérage pour les matériaux à travailler

• Lorsque vous poncez du métal, des étincelles se produisent; n'utilisez pas le réservoir à poussière/l'aspirateur et tenez toute autre personne ou tout matériel combustible éloignés de votre lieu de travail
• Ne touchez pas la feuille de ponçage en rotation
• N'utilisez plus les feuilles de ponçage usées, fissurées ou fortement encrassées
• Portez des gants de protection, des lunettes de protection, des vêtements près du corps et un protège cheveux (pour des cheveux longs)
• Débranchez toujours l'outil avant tout réglage ou changement d'accessoire

UTILISATION

• Supports plateaux
- n'utilisez jamais l'outil sans support plateau A ou B, ou plaque de base C
-utilisez le support plateau adéquat au travail à effectuer (voir: Conseils d'utilisation)
!remplacez immédiatement les supports plateaux lorsqu'ils sont endommagés
• Changement de supports plateaux ④
-retirez la feuille de ponçage VELCRO
-retirez la vis du support plateau D avec la clé hexagonale E
-montez le support plateau A ou B comme indiqué
-si nécessaire, nettoyez au préalable le support plateau
-resserrez la vis du support plateau D avec la clé hexagonale E
!tenez le support plateau fermement tout en desserrant/resserrant la vis du support plateau D !débranchez votre outil avant d'enlever le support plateau
!à l'usage, la vis du support plateau D s'échauffe; n'y touchez pas avant qu'elle ne se soit refroidie

• Montage des feuilles de ponçage ⑤ !débranchez la fiche

-montez une feuille de ponçage VELCRO comme illustré

!l'aspiration des poussières exige des feuilles de ponçage perforées

!la perforation du papier devrait correspondre à la perforation de la semelle de ponçage

!quand les feuilles sont usagées n'attendez pas pour les changer

!utilisez toujours cet outil avec la surface de ponçage complètement recouverte d'une feuille de ponçage

- Interrupteur deux vitesses⑥

-mettez en marche/arrêtez votre outil en poussant l'interrupteur F ② vers l'avant/l'arrière (3 positions) 0 = arrêt

1 = vitesse lente

2 = vitesse rapide

-sélectionnez la position 1 pour un ponçage précis (lors d'un travail effectué avec un patin triangulaire G ou des accessoires spéciaux de ponçage H, J ou K)

-sélectionnez la position 2 pour un ponçage rapide !!'outil doit être mis en marche avant que la surface de ponçage ne touche la pièce à poncer !avant d'arrêter l'outil, vous devriez le soulever de la pièce à travailler

• Montage des accessoires spéciaux de ponçage (ne sont pas livrées en standard) ⑦
  -montez la plaque de base C (semblable au montage des supports plateaux)
  -montez l'accessoire H, J ou K sur la plaque de base C et attachez-la en tournant le bouton L dans le sens des aiguilles d'une montre
  -montez la feuille de ponçage VELCRO
  correspondante sur l'accessoire de ponçage
  -retirez les accessoires ou changez leur position en tournant le bouton L dans le sens inverse des aiguilles d'une montre
  -5 positions de ponçage

• Aspiration de poussières ⑧

-videz le réservoir à poussière M régulièrement pour une récupération optimale des poussières

En cas d'utilisation d'un aspirateur

-retirez le réservoir à poussière M en appuyant sur le bouton N et en le maintenant dans cette position tout en tirant le réservoir à poussière vers l'arrière

-montez l'aspirateur sur l'axe P

!n'utilisez pas le réservoir à poussière/l'aspirateur pour le ponçage des métaux

• Tenue et guidage de l'outil ⑨

-le guidage doit se faire parallèlement à la surface à travailler

!n'appliquez pas une pression excessive sur l'outil; le ponçage se fait de lui-même

-n'inclinez pas trop l'outil pour éviter toute marque de ponçage

!lorsque vous travaillez, tenez toujours l'outil par la(les) zone(s) de couleur grise

- veillez à ce que les fentes de ventilation Q ② soient découvertes

CONSEILS D'UTILISATION

• Utilisez l'outil avec la pointe triangulaire tournée en avant pour des bords et des endroits étroits et d'accès difficile ⑩
• Utilisez l'outil avec le côté plat tourné en avant pour des traits longues sur surfaces plates ⑪
• Pour poncer des pièces courbes ainsi que pour poncer en enlevant beaucoup de matière, utilisez l'outil combiné au support plateau A ②
• Utilisez l'outil avec ses accessoires spéciaux de ponçage pour les endroits difficiles d'accès ⑫
• L'accessoire de ponçage flexible a été conçu pour -arrondir les surfaces à bords ⑬a -toutes les surfaces arrondies d'un diamètre maximum de 10 cm ⑬b
• Lorsque le patin triangulaire G est usé ou abîmé sur le dessus, vous pouvez deux fois en prolonger la durée de vie en l'enlevant et en le tournant de 120° et ensuite en le remettant en place (ceci est également valable pour la feuille de ponçage triangulaire) ⑭
• Ne jamais travaillez le bois et le métal avec une même feuille de ponçage
• Grain de feuilles de ponçage recommandé: gros - pour enlever de la peinture; pour poncer du bois très brut
  moyen - pour poncer du bois brut ou commun

fin - pour polir du bois; pour finir du bois nu; pour polir des vieilles surfaces peintes

• Procédez par étapes, quand la surface à travailler est brute:
  -commencez à poncer avec du grain gros ou moyen -terminez par du grain fin
• Pour des suggestions complémentaires voyez www.skil.com

ENTRETIEN / SERVICE APRES-VENTE

• Cet outil n'est pas conçu pour un usage professionnel
- Gardez toujours votre outil et le câble propres (spécialement les aérations Q ②)

-éliminez les poussières de ponçage qui adhèrent à l'outil avec un pinceau !débranchez la fiche avant le nettoyage

- Si, malgré tous les soins apportés à la fabrication et au contrôle de l'outil, celui ci devait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agréée pour outillage SKIL

- retournez l'outil non démonté avec votre preuve d'achat au revendeur ou au centre de service après-vente SKIL le plus proche (les adresses ainsi que la vue éclatée de l'outil figurent sur www.skil.com)

ENVIRONNEMENT

- Ne jetez pas les outils électriques, les accessoires et l'emballage dans les ordures ménagères (pour les pays européens uniquement)

-conformément à la directive européenne 2002/96/EG relative aux déchets d'équipements électriques ou électroniques, et à sa transposition dans la législation nationale, les outils électriques usés doivent être collectés séparément et faire l'objet d'un recyclage respectueux de l'environnement

- le symbole ⑮ vous le rappellera au moment de la mise au rebut de l'outil

DÉCLARATION DE CONFORMITECE

• Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants: EN 60745, EN 61000, EN 55014, conforme aux réglementations 2004/108/CE, 2006/42/CE, 2011/65/UE
• Dossier technique auprès de: SKIL Europe BV (PTSEU/ENG1), 4825 BD Breda, NL

- Mesuré selon EN 60745 le niveau de la pression sonore de cet outil est 75 dB(A) et le niveau de la puissance sonore 86 dB(A) (déviation standard: 3 dB), et la vibration 10,7 m/s ^2 (méthode main-bras; incertitude K = 1,5 m/s ^2 )

- Le niveau de vibrations émises a été mesuré conformément à l'essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées - l'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition -la mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition !protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail
