7220 AC - Levigatrice SKIL - Manuale utente e istruzioni gratuiti

Marca	Skil
Modello	7220 AC
Tipo	Levigatrice multiuso (multilevigatura e levigatura orbitale casuale)
Tensione di alimentazione	230-240 V ~
Frequenza	50-60 Hz
Potenza assorbita	250 W (stimato)
Velocità	2 (lenta e veloce)
Livello di pressione sonora	75 dB(A) (secondo EN 60745)
Livello di potenza sonora	86 dB(A) (secondo EN 60745)
Vibrazione (metodo mano-braccio)	10,7 m/s² (incertezza K = 1,5 m/s²)
Tipo di fissaggio dei fogli	Velcro
Perforazione dei fogli	Sì, per aspirazione
Serbatoio per polvere	Integrato, con pulsante di rimozione
Adattatore per aspirapolvere	Sì, asse P per collegamento
Accessori in dotazione	Supporto piatto multilevigatura (A), supporto piatto orbita casuale (B), vite e chiave esagonale (D, E), interruttore due velocità (F), pattino triangolare (G), serbatoio polvere (M), pulsante rimozione (N), asse per aspirapolvere (P)
Materiali applicabili	Legno, superfici verniciate, plastica, stucco
Utilizzo	Levigatura e lucidatura a secco (non professionale)
Sicurezza	Dispositivo di bloccaggio, arresto di emergenza, interruttore a 3 posizioni (0,1,2)
Manutenzione	Pulizia regolare delle fessure di ventilazione e del serbatoio
Riparabilità	Riparazione presso centro autorizzato SKIL
Norme	EN 60745, EN 61000, EN 55014; conformità CE
Peso	1,4 kg (circa)

Domande frequenti - 7220 AC SKIL

Come cambiare il supporto piatto della mia levigatrice Skil 7220 AC?

Scollegare prima l'utensile. Rimuovere il foglio di levigatura Velcro, quindi svitare la vite del supporto piatto (D) utilizzando la chiave esagonale (E). Montare il nuovo supporto piatto (A o B) e riavvitare saldamente. Non toccare la vite subito dopo l'uso perché potrebbe essere calda.

Quale velocità scegliere per levigare?

Utilizzare la posizione 1 (velocità lenta) per una levigatura precisa, in particolare con il pattino triangolare o gli accessori speciali. La posizione 2 (velocità rapida) è adatta per una levigatura rapida su grandi superfici. L'utensile deve essere acceso prima di toccare il pezzo.

Posso utilizzare un aspirapolvere con la levigatrice?

Sì, rimuovere il serbatoio polvere premendo il pulsante N e tirando all'indietro, quindi collegare l'aspirapolvere all'asse P. Non utilizzare il serbatoio né l'aspirapolvere durante la levigatura di metalli a causa delle scintille.

Come montare un foglio di levigatura Velcro?

Scollegare l'utensile. Posizionare il foglio Velcro sul supporto piatto allineando le perforazioni se si utilizza l'aspirazione. Assicurarsi che tutta la superficie di levigatura sia coperta. Sostituire i fogli usurati non appena perdono la loro efficacia.

Quali materiali posso levigare con la Skil 7220 AC?

Questa levigatrice è progettata per la levigatura a secco di legno, superfici verniciate, plastica e stucco. Non utilizzarla su superfici impermeabilizzate o contenenti amianto, ed evitare di levigare metalli con il serbatoio polvere.

Come mantenere la mia levigatrice?

Mantenere l'utensile e il cavo puliti, soprattutto le fessure di ventilazione (Q). Rimuovere la polvere con un pennello. Scollegare sempre prima della pulizia. Per qualsiasi riparazione, contattare un centro autorizzato SKIL.

Cosa fare in caso di malfunzionamento elettrico o meccanico?

Mettere immediatamente fuori servizio l'utensile e scollegare la spina. Non utilizzare l'utensile se il cavo è danneggiato. Far riparare da un tecnico qualificato con ricambi originali.

La levigatrice può essere utilizzata da principianti?

Sì, ma leggere attentamente il manuale e seguire le istruzioni di sicurezza. L'utensile non è destinato a persone di età inferiore a 16 anni. Indossare sempre occhiali protettivi e una maschera antipolvere.

Quali accessori aggiuntivi sono disponibili?

Accessori speciali come l'accessorio per fessure (H), l'accessorio flessibile (J) e l'accessorio a dito (K) possono essere acquistati separatamente. Si montano sulla piastra di base (C) con il pulsante L.

Come ridurre le vibrazioni durante la levigatura?

Assicurare una corretta manutenzione dell'utensile e degli accessori, mantenere le mani calde e organizzare il lavoro. Il valore di vibrazione misurato è di 10,7 m/s². Utilizzare l'utensile con una pressione moderata e guidarlo parallelamente alla superficie.

MANUALE UTENTE 7220 AC SKIL

irrotettava pistorasiasta

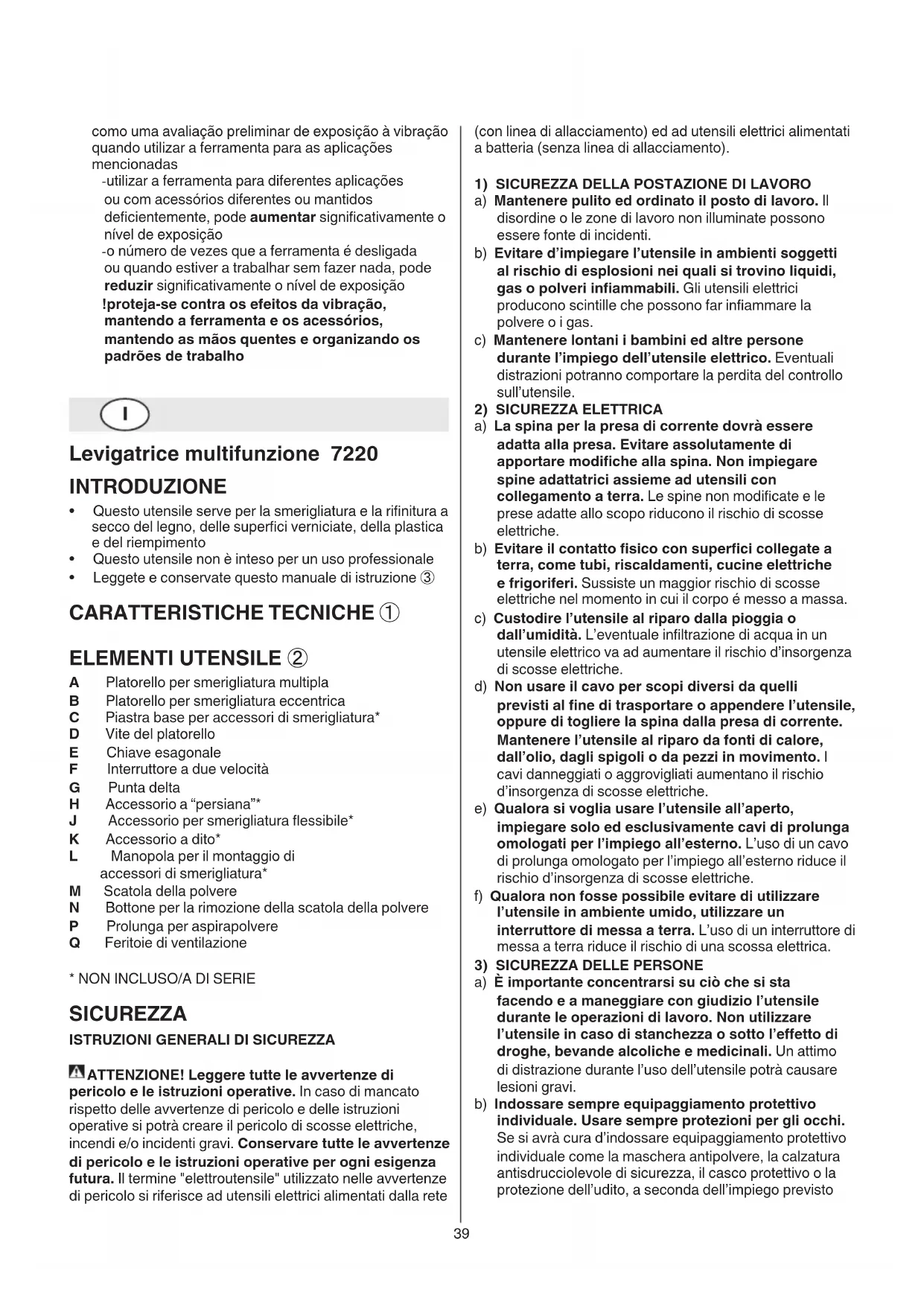

Levigatrice multifunzione 7220

INTRODUZIONE

• Questo utensile serve per la smerigliatura e la rifinitura a secco del legno, delle superfici verniciate, della plastica e del riempimento
• Questo utensile non è inteso per un uso professionale
  • Leggete e conservate questo manuale di istruzione ③

CARATTERISTICHE TECNICHE ①

ELEMENTI UTENSILE ②

A Platorello per smerigliatura multipla
B Platorello per smerigliatura eccentrica
C Piastra base per accessori di smerigliatura*
D Vite del platorello
E Chiave esagonale
F Interruttore a due velocità
G Punta delta
H Accessorio a "persiana"*
J Accessorio per smerigliatura flessibile*
K Accessorio a dito*
L Manopola per il montaggio di accessori di smerigliatura*
M Scatola della polvere
N Bottone per la rimozione della scatola della polvere
P Prolunga per aspirapolvere
Q Feritoie di ventilazione

* NON INCLUSO/A DI SERIE

SICUREZZA

ISTRUZIONI GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura. Il termine "elettroutensile" utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1) SICUREZZA DELLA POSTAZIONE DI LAVORO
a) Mantenere pulito ed ordinato il posto di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti.
b) Evitare d'impiegare l'utensile in ambienti soggetti al rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli utensili elettrici producono scintille che possono far infiammare la polvere o i gas.
c) Mantenere lontani i bambini ed altre persone durante l'impiego dell'utensile elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'utensile.
2) SICUREZZA ELETTRICA
a) La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
c) Custodire l'utensile al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un utensile elettrico va ad aumentare il rischio d'insorgenza di scosse elettriche.
d) Non usare il cavo per scopi diversi da quelli previsti al fine di trasportare o appendere l'utensile, oppure di togliere la spina dalla presa di corrente. Mantenere l'utensile al riparo da fonti di calore, dall'olio, dagli spigoli o da pezzi in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'utensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'utensile in ambiente umido, utilizzare un interruttore di messa a terra. L'uso di un interruttore di messa a terra riduce il rischio di una scossa elettrica.
3) SICUREZZA DELLE PERSONE
a) È importante concentrarsi su ciò che si sta facendo e a maneggiare con giudizio l'utensile durante le operazioni di lavoro. Non utilizzare l'utensile in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'utensile potrà causare lesioni gravi.
b) Indossare sempre equipaggiamento protettivo individuale. Usare sempre protezioni per gli occhi. Se si avrà cura d'indossare equipaggiamento protettivo individuale come la maschera antipolvere, la calzatura antisdrucciolevole di sicurezza, il casco protettivo o la protezione dell'udito, a seconda dell'impiego previsto

per l'utensile elettrico, si potrà ridurre il rischio di ferite.

c) Evitare l'accensione involontaria dell'utensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'utensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'utensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

d) Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile o una chiave inglese che si trovino in una parte dell'utensile in rotazione potranno causare lesioni.

e) È importante non sopravvalutarsi. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sarà possibile controllare meglio l'utensile in situazioni inaspettate.

f) Indossare vestiti adeguati. Evitare di indossare vestiti lenti o gioielli. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.

g) Se sussiste la possibilità di montare dispositivi di aspirazione o di captazione della polvere, assicurarsi che gli stessi siano stati installati correttamente e vengano utilizzati senza errori. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

4) MANEGGIO ED IMPIEGO ACCURATO DI UTENSILI ELETTRICI

a) Non sovraccaricare l'utensile. Impiegare l'utensile elettrico adatto per sbrigare il lavoro. Utilizzando l'utensile elettrico adatto si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.

b) Non utilizzare utensili elettrici con interruttori difettosi. Un utensile elettrico che non si può più accendere o spegnere è pericoloso e dovrà essere riparato.

c) Prima di procedere ad operazioni di regolazione sull'utensile, prima di sostituire parti accessorie oppure prima di posare l'utensile al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'utensile possa essere messo in funzione inavvertitamente.

d) Custodire gli utensili elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli utensili elettrici sono pericolosi se utilizzati da persone inesperte.

e) Effettuare accuratamente la manutenzione dell'utensile. Verificare che le parti mobili dell'utensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'utensile stesso. Far riparare le parti danneggiate prima d'impiegare l'utensile. Numerosi incidenti vengono causati da utensili elettrici la cui manutenzione è stata effettuata poco accuratamente.

f) Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni. Osservare le condizioni di lavoro ed il lavoro da eseguirsi durante l'impiego. L'impiego di utensili elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.
5) ASSISTENZA
a) Fare riparare l'utensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'utensile.

ISTRUZIONI DI SICUREZZA PER LEVIGATRICI

• Evitate possibili danneggiamenti da viti e chiodi sporgenti; rimuoverli prima di iniziare la lavorazione
• Mantenere sempre il cavo distante dalle parti in movimento dell'utensile; spingere il cavo verso la parte posteriore, distante dall'utensile
• Fissare il pezzo da lavorare (un pezzo in lavorazione rimane bloccato in posizione con maggiore sicurezza se fissato con appositi dispositivi di serraggio o con una morsa e non tenendolo con la mano)
• Quando riponete l'utensile accertatevi che non ci siano parti in movimento e che il motore sia spento
• Usare cavi di prolunga completamente srotolati e sicure con una capacità di 16 Amp
• Nel caso di cattivo funzionamento elettrico o meccanico, spegnete subito l'utensile e staccate la spina
• La SKIL garantisce un perfetto funzionamento dell'utensile soltanto se vengono utilizzati accessori originali
• Questo utensile non dev'essere utilizzato da persone di età inferiore ai 16 anni
• Durante le operazioni di lavoro il livello di rumorosità può superare 85 dB(A); utilizzare le cuffie di protezione
• Se durante un'operazione di lavoro viene danneggiato oppure troncato il cavo, non toccare il cavo ma estrarre immediatamente la spina dalla presa
• Non usare l'utensile quando il cavo è danneggiato; farlo sostituire da personale qualificato
• Controllare che la tensione dell'alimentazione sia la stessa di quella indicata sulla targhetta dell'utensile (gli utensili con l'indicazione di 230V o 240V possono essere collegati anche alla rete di 220V)
• Questo utensile non può lavorare con acqua
• Non lavorare mai materiali contenenti amianto (l'amianto è ritenuto materiale cancerogeno)
• Le polveri di materiali come vernici contenenti piombo, alcune specie di legno, minerali e metallo possono essere nocive (il contatto con queste polveri o la loro inalazione possono causare reazioni allergiche e/o disturbi respiratori all'operatore o ad altre persone presenti sul posto); indossare una maschera protettiva per la polvere e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento
• Alcuni tipi di polvere sono classificati come cancerogeni (quali le polveri di quercia e faggio) specialmente se associate ad additivi per il trattamento del legno; indossare una maschera protettiva per la polvere

e utilizzare un dispositivo per l'estrazione della polvere se è presente una presa di collegamento

• Rispettare le istruzioni nazionali riguardanti l'estrazione della polvere per i materiali in lavorazione
• Nella levigatura del metallo vengono generate scintille; non usare la scatola della polvere/l'aspirapolvere e allontanare altre persone e materiali infiammabili dall'area di lavoro
• Evitare di toccare il foglio mentre questo si trova in movimento
• Non continuare ad usare fogli usurati, stagliati oppure già troppo carichi di materiale levigato
• Portare guanti protettivi, occhiali di protezione, abiti adatti ed aderenti al corpo e una protezione per i capelli (in caso di capelli lunghi)
• Staccate sempre la spina dell'utensile prima di effettuare regolazioni o cambiare gli accessori

USO

• Platorello
  -non utilizzare mai l'utensile senza aver montato il platorello A o B, o la piastra base C
  -impiegare il platorello appropriato per ogni applicazione (ved.: Consiglio pratico)
  !sostituire immediatamente i platorelli danneggiati
  • Cambiare i platorelli ④
  -rimuovere il foglio della levigatrice VELCRO
  -rimuovere la vite del platorello D utilizzando la chiave esagonale E
  -montare il platorello A o B come illustrato
  -prima di applicare il disco pulire, se necessario, il platorello
  -fissare la vite del platorello D utilizzando la chiave esagonale E
  !tenere bene il platorello mentre si allenta/avvita la vite del platorello D
  !togliere la spina dalla corrente prima di rimuovere/montare il platorello
  !la vite del platorello D diventa calda durante l'uso; non toccatela prima che si sia raffreddata

• Montaggio del foglio abrasivo ⑤

!estrarre la spina dalla presa

-montare il foglio abrasivo di VELCRO come illustrato !per non ostacolare l'aspirazione impiegare solo foglio abrasivo perforato

!i fori del foglio devono corrispondere ai fori della piastra

!sostituire il foglio abrasivo consumato per tempo !usare l'utensile sempre con l'intera superficie levigante coperta da foglio abrasivo

• Interruttore a due velocità ⑥

-attivate/disattivate l'utensile premendo in avanti/indietro l'interruttore F ② (3 posizioni)

0 = spento

1 = velocità ridotta

2 = velocità elevata

-selezionare la posizione 1 per una smerigliatura accurata (quando si lavora con una punta delta G o degli accessori di smerigliatura speciali H, J o K)

-selezionare la posizione 2 per una smerigliatura rapida

!prima che la superficie levigante raggiunga

il pezzo in lavorazione, l'utensile deve essere acceso

!prima di spegnere l'utensile, dovreste sollevarlo dal pezzo di lavorazione

- Montaggio di speciali accessori di levigatura (non inclusi di serie) ⑦

-montare la piastra base C (operazione simile al montaggio dei platorelli)

-montare l'accessorio H, J o K sulla piastra base C e fissarlo ruotando la manopola L in senso orario

-montare il relativo foglio di levigatura VELCRO all'accessorio di levigazione

-rimuovere gli accessori o cambiarli di posizione ruotando la manopola L in senso anti-orario

-5 posizioni di levigatura

• Aspirazione della polvere ⑧

-svuotare regolarmente la scatola della polvere M per ottimale raccolta della polvere

Per usare un aspirapolvere

-rimuovere la scatola della polvere M premendo il bottone N e mantendendolo in tale posizione mentre si tira la scatola della polvere all'indietro

-montate l'aspirapolvere sulla prolunga P

!non usare la scatola della polvere/l'aspirapolvere durante al smerigliatura del metallo

• Tenuta e guida dell'utensile ⑨

-tenere l'utensile parallelo alla superficie di lavoro

!non applicare troppa pressione all'utensile; lasciare che sia la superficie levigante a lavorare per voi

-non inclinare l'utensile per evitare segni di levigatura non voluti

!durante la lavorazione, impugna l'utensile sempre in corrispondenza della(e) area(e) grigia(e)

- tenere scoperte le feritoie di ventilazione Q ②

CONSIGLIO PRATICO

• Utilizzare l'utensile con la punta in avanti per angoli o altri luoghi stretti e difficili da raggiungere ⑩
• Utilizzare l'utensile con il lato in avanti per superfici più ampie o gradini ⑪
• Per smerigliare dei pezzi curvi, o dei pezzi dove si deve togliere molto materiale, utilizzare l'utensile insieme al platorello A ②

- Utilizzare l'utensile con gli speciali accessori di levigatura per punti difficili da raggiungere ⑫

- L'accessorio flessibile di levigatura è inteso per - arrotondamento delle superfici a ⑬a -tutte le superfici arrotondate con un diametro massimo di 10 cm ⑬b

- Quando la punta delta G è usurata o danneggiata con la cima, la sua durata di servizio può essere prolungata per due volte rimuovendola, girandola di 120° e riponendola (applicabile anche al foglio abrasivo delta) ⑭

- Mai eseguire lavorazioni con lo stesso foglio abrasivo su legno e su metallo

- Fogli abrasivi a grana raccomandata per i seguenti usi: ruvida - per togliere la vernice; per levigare

legno molto ruvido

media - per levigare legno ruvido

fine - per lisciare legno;per rifinire legno

nudo;per lisciare superfici con

vernice vecchia

• Uso di diverse dimensioni di grana per superfici ruvide: -iniziare con un foglio a grana ruvida o media -terminare con un foglio a grana fine
  • Per altri consigli consultare il sito www.skil.com

MANUTENZIONE / ASSISTENZA

• Questo utensile non è inteso per un uso professionale
• Tenete sempre puliti utensile e cavo (soprattutto le feritoie di ventilazione Q ②)

-asportare con un pennello la polvere da levigatura che sia rimasta attaccata

!prima di pulire estrarre la spina dalla presa

- Se nonostante gli accurati procedimenti di produzione e di controllo l'utensile dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili SKIL

- inviare l'utensile non smontato assieme alle prove di acquisto al rivenditore oppure al più vicino centro assistenza SKIL (l'indirizzo ed il disegno delle parti di ricambio dell'utensile sono riportati su www.skil.com)

TUTELA DELL'AMBIENTE

- Non gettare l'utensile elettrico, gli accessori e l'imballaggio tra i rifiuti domestici (solo per paesi UE)

-secondo la Direttiva Europea 2002/96/CE sui rifiuti di utensili elettrici ed elettronici e la sua attuazione in conformità alle norme nazionali, glil utensili elettrici esausti devono essere raccolti separatamente, al fine di essere reimpiegati in modo eco-compatibile
- il simbolo ⑮ vi ricorderà questo fatto quando dovrete eliminarle

DICHIARAZIONE DEI CONFORMITÀ CE

• Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle seguenti normative e ai relativi documenti: EN 60745, EN 61000, EN 55014 in base alle prescrizioni delle direttive 2004/108/EG, 2006/42/EG, 2011/65/UE
• Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

RUMOROSITÀ/VIBRAZIONE

• Misurato in conformità al EN 60745 il livello di pressione acustica di questo utensile è 75 dB(A) ed il livello di potenza acustica 86 dB(A) (deviazione standard: 3 dB), e la vibrazione 10,7 m/s² (metodo mano-braccio; incertezza K = 1,5 m/s²)
• Il livello di emissione delle vibrazioni è stato misurato in conformità a un test standardizzato stabilito dalla norma EN 60745; questo valore può essere utilizzato per mettere a confronto un l'utensile con un altro o come valutazione preliminare di esposizione alla vibrazione quando si impiega l'utensile per le applicazioni menzionate

-se si utilizza l'utensile per applicazioni diverse, oppure

con accessori differenti o in scarse condizioni, il livello di esposizione potrebbe aumentare notevolmente
-i momenti in cui l'utensile è spento oppure è in funzione ma non viene effettivamente utilizzato per il lavoro, possono contribuire a ridurre il livello di esposizione
!proteggersi dagli effetti della vibrazione effettuando la manutenzione dell'utensile e dei relativi accessori, mantenendo le mani calde e organizzando i metodi di lavoro

Multicsiszoló 7220

BEVEZETÉS
