7220 AC - шлайфмашина SKIL - Безплатно ръководство за потребителя

Марка	Skil
Модел	7220 AC
Тип	Многофункционална шлайфмашина (много шлайфане и шлайфане с произволна орбита)
Напрежение на захранване	230-240 V ~
Честота	50-60 Hz
Консумирана мощност	250 W (приблизително)
Скорости	2 (бавна и бърза)
Ниво на звуково налягане	75 dB(A) (съгласно EN 60745)
Ниво на звукова мощност	86 dB(A) (съгласно EN 60745)
Вибрация (ръка-ръка метод)	10,7 m/s² (несигурност K = 1,5 m/s²)
Тип на закрепване на листовете	Velcro
Перфорация на листовете	Да, за прахоулавяне
Резервоар за прах	Вграден, с бутон за изваждане
Адаптер за прахосмукачка	Да, ос P за свързване
Включени аксесоари	Държач за многофункционална шлайф-плоча (A), държач за произволна орбита (B), винт и шестограмна ключ (D, E), превключвател за две скорости (F), триъгълна подложка (G), резервоар за прах (M), бутон за изваждане (N), ос за прахосмукачка (P)
Приложими материали	Дърво, боядисани повърхности, пластмаса, шпакловка
Употреба	Сухо шлайфане и полиране (непрофесионално)
Безопасност	Заключващо устройство, авариен стоп, превключвател с 3 позиции (0,1,2)
Поддръжка	Редовно почистване на вентилационните отвори и резервоара
Ремонтопригодност	Ремонт от упълномощен сервизен център на SKIL
Стандарти	EN 60745, EN 61000, EN 55014; съответствие с CE
Тегло	1,4 kg (приблизително)

Често задавани въпроси - 7220 AC SKIL

Как да сменя държача на плочата на моята шлайфмашина Skil 7220 AC?

Дебранширайте първо инструмента. Отстранете шлайф-листа Velcro, след това отвийте винта на държача на плочата (D) с шестограмния ключ (E). Монтирайте новия държач на плочата (A или B) и завийте здраво. Не докосвайте винта веднага след употреба, тъй като може да е горещ.

Коя скорост да избера за шлайфане?

Използвайте позиция 1 (бавна скорост) за прецизно шлайфане, особено с триъгълната подложка или специалните аксесоари. Позиция 2 (бърза скорост) е подходяща за бързо шлайфане на големи площи. Инструментът трябва да е включен, преди да докосне детайла.

Мога ли да използвам прахосмукачка с шлайфмашината?

Да, отстранете резервоара за прах, като натиснете бутон N и издърпате назад, след това свържете прахосмукачката на ос P. Не използвайте резервоара нито прахосмукачката при шлайфане на метали поради искри.

Как да монтирам шлайф-лист Velcro?

Изключете инструмента. Поставете листа Velcro върху държача на плочата, като подравните перфорациите, ако използвате прахоулавяне. Уверете се, че цялата шлайф-повърхност е покрита. Сменете износените листове веднага щом загубят ефективност.

Какви материали мога да шлайфам с Skil 7220 AC?

Тази шлайфмашина е предназначена за сухо шлайфане на дърво, боядисани повърхности, пластмаса и шпакловка. Не я използвайте върху хидроизолирани повърхности или съдържащи азбест, и избягвайте шлайфане на метал с резервоара за прах.

Как да поддържам шлайфмашината си?

Поддържайте инструмента и кабела чисти, особено вентилационните отвори (Q). Отстранете праха с четка. Винаги изключвайте преди почистване. За ремонти се свържете с упълномощен сервизен център на SKIL.

Какво да правя при електрическа или механична повреда?

Веднага спрете инструмента и изключете щепсела. Не използвайте инструмента, ако кабелът е повреден. Ремонтирайте от квалифициран техник с оригинални резервни части.

Може ли шлайфмашината да се използва от начинаещи?

Да, но прочетете внимателно инструкциите и спазвайте указанията за безопасност. Инструментът не е предназначен за лица под 16 години. Винаги носете защитни очила и маска за прах.

Какви допълнителни аксесоари са налични?

Специални аксесоари като аксесоар за цепнатини (H), гъвкав аксесоар (J) и аксесоар за пръсти (K) могат да бъдат закупени отделно. Те се монтират на основната плоча (C) с бутон L.

Как да намаля вибрациите при шлайфане?

Осигурете правилна поддръжка на инструмента и аксесоарите, дръжте ръцете си топли и организирайте работата си. Измерената стойност на вибрация е 10,7 m/s². Използвайте инструмента с умерено налягане и го водете успоредно на повърхността.

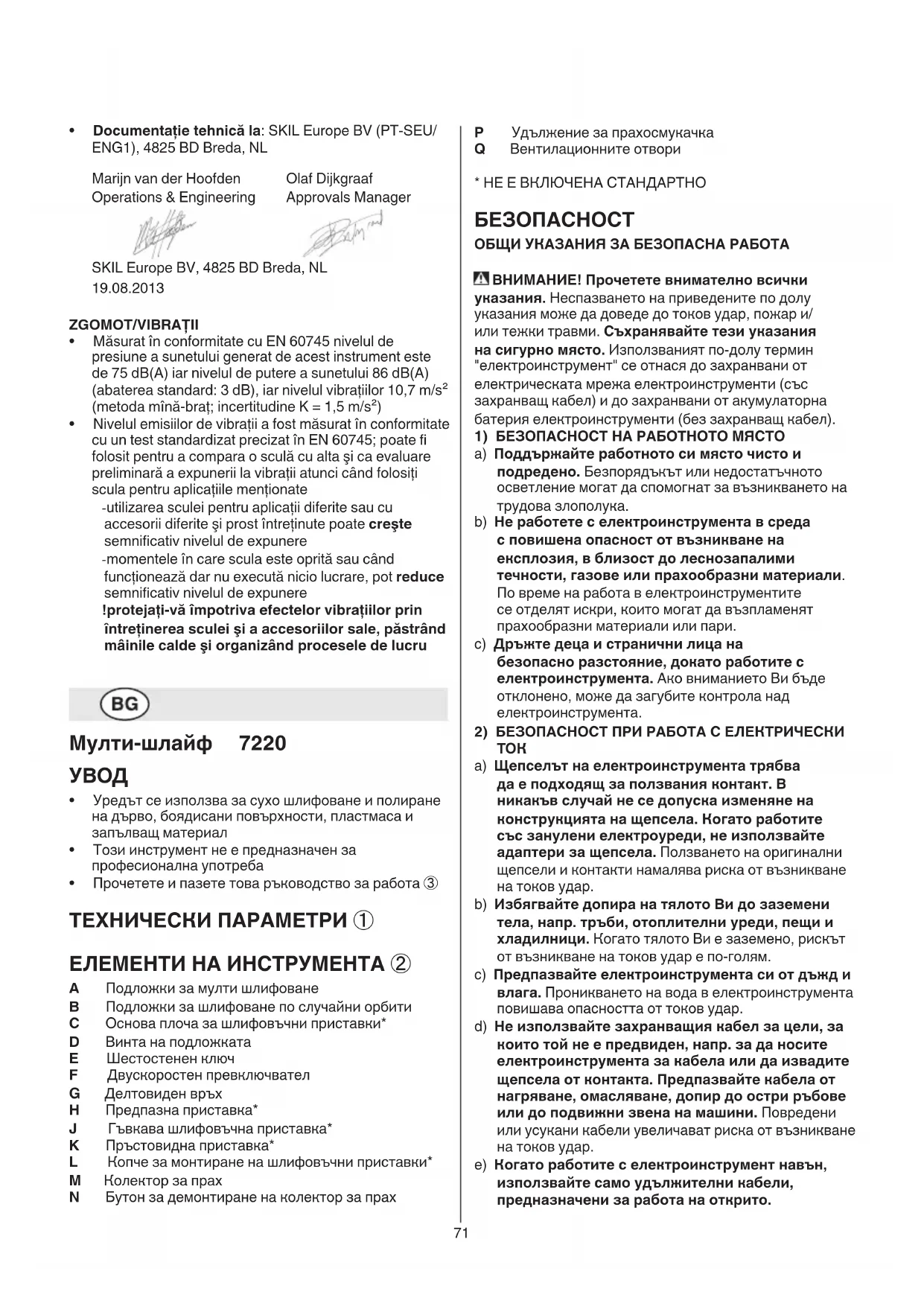

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 7220 AC SKIL

• Уредът се използва за сухо шлифоване и полиране на дърво, боядисани повърхности, пластмаса и запълващ материал
• Този инструмент не е предназначен за професионална употреба
  • Прочетете и пазете това ръководство за работа ③

ТЕХНИЧЕСКИ ПАРАМЕТРИ ①

ЕЛЕМЕНТИ НА ИНСТРУМЕНТА ②

A Подложки за мулти шлифоване
В Подложки за шлифоване по случайни орбити
С Основа плоча за шлифовъчни приставки*
D Винта на подложката
E Шестостенен ключ
F Двускоростен превключвател
G Делтовиден връх
Н Предпазна приставка*
J Гъвкава шлифовъчна приставка*
К Пръстовидна приставка*
L Копче за монтиране на шлифовъчни приставки*
М Колектор за прах
N Бутон за демонтиране на колектор за прах

Р Удължение за прахосмукачка
Q Вентилационните отвори

* НЕ Е ВКЛЮЧЕНА СТАНДАРТНО

БЕЗОПАСНОСТ

ВНИМАНИЕ! Прочетете внимателно всички указания. Неспазването на приведените по долу указания може да доведе до токов удар, пожар и/или тежки травми. Съхранявайте тези указания на сигурно място. Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното осветление могат да спомогнат за възникването на трудова злополука.
b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.

с) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

a) Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.

b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.

с) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.

d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

e) Ногато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито.

Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.

f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
3) БЕЗОПАСЕН НАЧИН НА РАБОТА
a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
b) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
с) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука.
d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента подобре и по-безопасно, ако възникне неочаквана ситуация.
f) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата си, дрехите и ръкавици на безопасно разстояние от въртящи се звена на електроинструментите. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
g) Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа прах.

4) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ ЕЛЕКТРОИНСТРУМЕНТИ
a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
с) Преди да променяте настройките на електроинструмента, да заменяте работни инструменти и допълнителни приспособления, накто и когато продължително време няма да използвате електроинструмента, изключвайте щепсела от захранващата мрежа и/или изваждайте акумулаторната батерия. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
e) Поддържайте електроинструментите си грижливо. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
f) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват помалко съпротивление и се водят по-леко.
g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури, евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
5) ПОДДЪРЖАНЕ
a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстранете ги преди да започнете работа
• Винаги отвеждайте захранващият кабел далеч от движещите се звена на електроинструмента; прехвърлете кабела отдад, далеч от електроинструмента
• Обезопасете работния материал (материал, затегнат в затягащ инструмент или в менгеме е по-устойчив, отколкото ако се държи в ръка)
• Преди да приберете инструмента, изключете мотора и се уверете, че всички движещи се части са преустановили движението
• Използвайте напълно развити и обезопасени разклонители с капацитет 16 А
• В случай на електрическа или механична неизправност, изключете незабавно апарата и прекъснете контакта с електрическата мрежа
• SKIL може да осигури безаварийна работа на електроинструмента само ако се използват оригинални допълнителни приспособления
• Машината не трябва да се използва от лица под 16 години
• При работа нивото на шума може да надвиши 85 dB(A); носете анттифони
• Ако кабельт се повреди ил среже по време на работа, не го докосвайте, веднаяа изключете щепсела, никога не използвайте инструмента с повреден кабел
• Не използвайте инструмента, когато е повреден шнурът; замяната му следва да се извърши от квалифицирано лице
• Преди включване на инструмента в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на инструмента (инструменти с номинално напрежение 230V или 240V могат да бъдат включени и към захранване с напрежение 220V)
  • Уредът не е подходящ за мокро шлифоване
• Не обработвайте азбестосъдържащ материал (азбестът е канцерогенен)
• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболевания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано
• Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано
• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате
• При шлифоване на метал се образуват искри; не използвайте колектор за прах/прахосмукачката и

дръжте други лица и възпламняващ се материал извън обсега на действие

• Не докосвайте шлифовъчния лист
- Не използвайте износени, разкъсани или силно замърсени шлифовъчни листове
- Носете предпазни ръкавици, очила за безопасност, прилепващо по тялото облекло и вземете предпазни мерки за косата си (при дълга коса)
- Преди извършването на наквато и да било настройка или смяна на принадлежност винаги изваждайте щепсела от контакта на електрозахранването

УПОТРЕБА

- Подложки

-никога не ползвайте инструмента без подложка А или В, или основа плоча С
-използвайте правилната подложка за съответната операция (виж Препоръка за приложение)
!сменяйте незабавно повредените подложки

• Смяна на подложки ④

-отстранете шлифовъчния лист от ВЕЛКРО
-свалете винта на подложката D с шестогранен ключ E
-монтирайте подложката А или В както е показано
-ако е необходимо, преди това почистете подложката
-затегнете винта на подложката D с шестогранен ключ E

!дръжте здраво подложката, докато развивате/затягате винта на подложката D

!изключете устройството от контакта преди демонтиране/монтиране на подложките

!винтът на подложката D се загрява в процеса на използване; не го докосвайте, докато не изстине напълно

- Поставяне на шлифовъчния лист ⑤

!изключете щепсела

-монтирайте шлифовъчния лист от ВЕЛКРО, както е показано

!прахоизсмукването изисква използването на перфорирани шлифовъчни листове

!перфорацията на шлифовъчния лист тряъва да съвпадне с перфорацията в шлифовъчната основа

!сменяйте своеврвменно износените шлифовъчни листове

!използваните апарата с цялата шлифовъчна повърхност винаги напълно покрита с шлифовъчен лист

• Двускоростен превключвател⑥

-включвайте/изключвайте апарата като придвижвате ключ F ② съответно напред/назад (3 позиции)

0 = изключване

1 = ниска скорост

2 = висока скорост

-изберете позиция 1 за прецизно шлифоване (когато работите с делтовиден връх G или специални шлифовъчни приставки Н, J или K

-изберете позиция 2 за бързо шлифоване

!включете апарата преди да докосне работната повърхност

!преди да изключите инструмента, трябва да я вдигнете от работната повърхност

- Монтиране на специални шлифовъчни приставки (не е стандартен аксесоар) ⑦

-монтирайте опорна плоча С (подобно на монтирането на подложки)

-монтирайте приставка Н, Ј или К на опорната плоча С и я затегнете, като завъртите копчето L по посока на часовниковата стрелка

-монтирайте съответния шлифовъчен лист от ВЕЛКРО към шлифовъчната приставка

-свалете приставките или сменете тяхната позиция, като завъртите копчето L обратно на часовниковата стрелка

-5 положения на шлифоване

• Изсмукване на праха ⑧

-изпразвайте колектор за прах М редовно за оптимален результат при прахоизсмукването

При използване на прахосмукачка

-свалете колектор за прах М като натиснете бутона N наляво и го задържите в тази позиция, докато издърпвате колектор за прах назад

-включете прахосмукачката към щущера Р!не използвайте колектор за прах/прахосмуначка при шлифоване на мета

• Държане и насочване на инструмента ⑨

-движете апарата успоредно на работната повърхност

!не упражнявайте особен натиск върху апарата; оставете шлифовъчната повърхност сама да върши работа

-не повдигайте апарата за да предотвратите нежелателни следи по работната повърхност

!по време на работа, винаги дръжте уреда за оцветената(ите) в сиво зона(и) за хващане

- оставяйте вентилационните отвори Q ② непокрити

УКАЗАНИЯ ЗА РАБОТА

• Използвайте инструмента с делта-приставката за работа в ъгли, тесни и трудно достъпниместа ⑩
• Използвайте инструмента с плоска приставка за работа на големи и плоски повърхнини ⑪
• За шлифоване на заоблени детайли, както и за шлифоване с висока производителност, използвайте инструмента в комбинация с подложка А ②
• Използвайте инструмента със специалните приставки за шлифоване за труднодостъпни места ⑫
• Гъвкавата шлифовъчна приставка е предназначена за

- повърхности със заоблени ръбове ⑬а -изцяло заоблени повърхности с максимален диаметър 10 см ⑬b

- В случай, че делтовиден връх G се износи или повреди на върха, можете да отстранете и като я завъртите под ъгъл от 120° и я поставите обратно (приложимо и при триълъния) ⑭

- Не използвайте никога един и същи шлифовъчен лист за дърво и метал

- Препоръчва се шлифовъчна хартия със следната зърнистост:

едра - за отстраняване на боя;за

шлифоване на много грубо дърво

средна - за шлифоване на грубо и гладко дърво

фина - за полиране на дърво;за

окончателно изглаждане на

голо дърво;за полиране на повърхности със стара боя

• Използвайте при грапава повърхност различна зърнимост на шлифовъчната хартия -започнете с едра и средна зърнимост -завършете политурата с фина зърнимост
  • За повече полезни указания вж. www.skil.com

ПОДДРЪЖКА / СЕРВИЗ

• Този инструмент не е предназначен за професионална употреба
• Подържайте винаги електроинструмента и захранващия кабел чисти (особено вентилационните отвори Q ②) -почиствайте полепил се сртужков прах с четка !преди почистване изключете щепсела
• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервис за електроинструменти на SKIL

-занесете инструмента в неразглобен вид заедно с доказателство за покупката му в търговския обект, откъдето сте го закупили, или в най-близкия сервис на SKIL (адресите, както и схемата за сервисно обслужване на електроинструмента, можете да намерите на адрес www.skil.com)

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

- Не изхвърляйте електроуредите, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС)

-съобразно Директивата на ЕС 2002/96/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда
- за това указва символът ⑮ тогава когато трябва да бъдат унищожени

- Декларираме на изцяло наша отговорност, че това изделие е съобразено със следните стандарти или стандартизирани документи: EN 60745, EN 61000, EN 55014, в съответствие с нормативната уредба на 2004/108/EG, 2006/42/EG, 2011/65/EC

- Подробни технически описания при: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

- Измерено в съответствие с EN 60745 нивото на звуково налягане на този инструмент е 75 dB(A) а нивото на звукова мощност е 86 dB(A) (стандартно отклонение: 3 dB), а вибрациите са 10,7 м/с² (метод ръка-рамо; неопределеност K = 1,5 м/с²) - Нивото на предадените вибрации е измерено в съответствие със стандартизирания тест, определен в EN 60745; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на вибрации при използването на инструмента за посочените приложения

-използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени -периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени !предпазвайте се от ефектите от вибрациите, като поддържате инструмента и аксесоарите му, пазите ръцете си топли и организирате вашите модели на работа
