HASZNÁLATI ÚTMUTATÓ 7220 AC SKIL

• Ez a csiszológép fa, festett felületek, műanyagok és tapaszok csiszolásához és felületek végső simításához használható

• A szerszám nem professzionális használatra készült

• Olvassa el gyelmesen és őrizze meg a használati utasítást ③ TECHNIKAI ADATOK ①

SZERSZÁMGÉP ELEMEI ②

A Tányér multicsiszoláshoz B Tányér excenter csiszoláshoz C Alaplemez csiszoló tartozékokhoz* D Tányér csavar E Hatszögkulcs F Két-sebességes kapcsoló G Delta alakú talp H „Louvre” tartozék* J Hajlékony csiszoló tartozék* K Ujj alakú tartozék* L Gomb a csiszolótartozékok felszereléséhez* M Porzsák N Gomb a porzsák eltávolításához P Adapter a porszívóhoz Q Szellőzőnyílások

FIGYELEM!Olvassaelazösszesbiztonsági gyelmeztetéstéselőírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük akésőbbihasználatragondosanőrizzemegezeketaz előírásokat. Az alább alkalmazott elektromos kéziszerszám fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

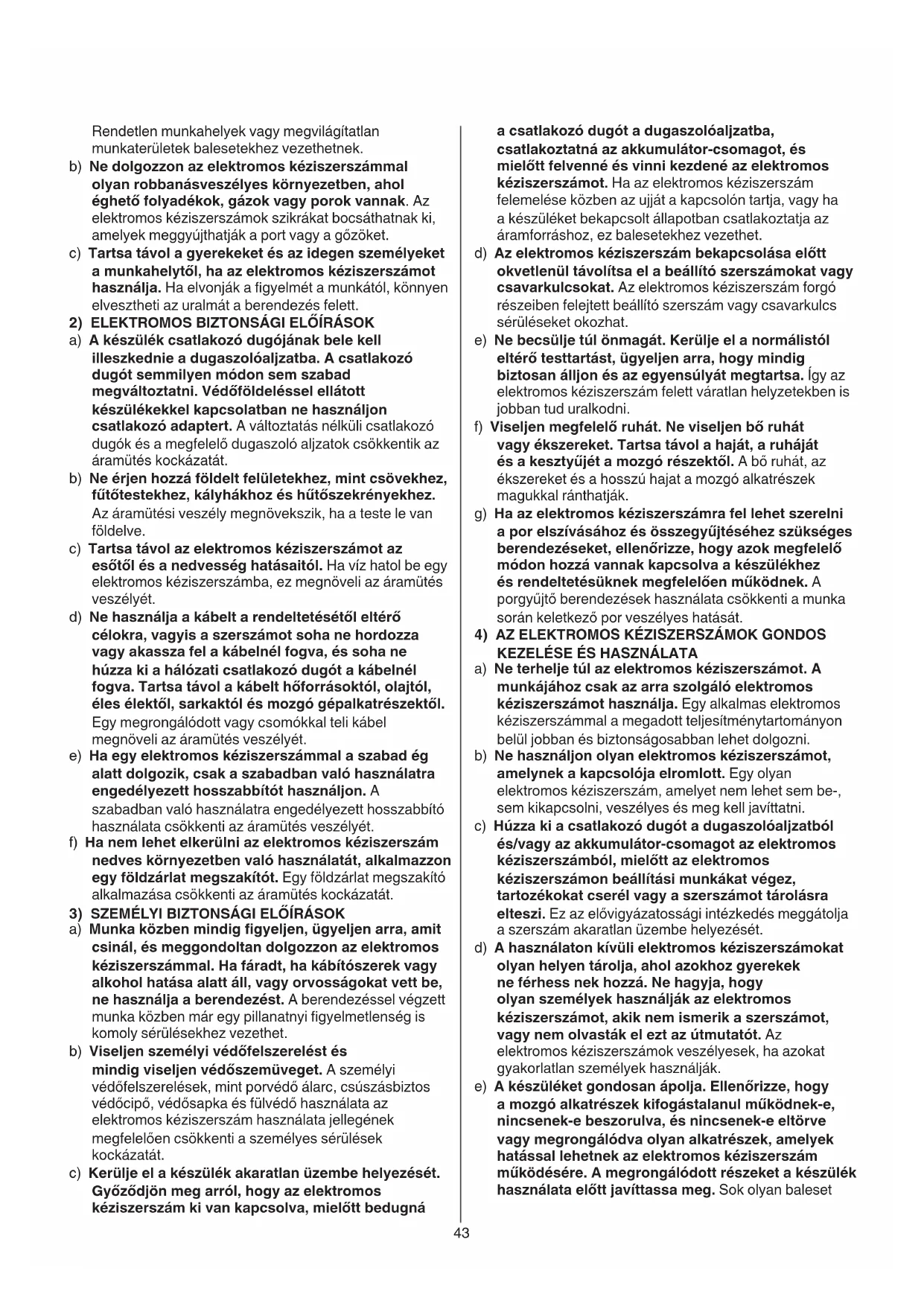

1) MUNKAHELYI BIZTONSÁG

a) Tartsatisztánéstartsarendbenamunkahelyét.43 Rendetlen munkahelyek vagy megvilágítatlan munkaterületek balesetekhez vezethetnek. b) Nedolgozzonazelektromoskéziszerszámmal olyanrobbanásveszélyeskörnyezetben,ahol éghetőfolyadékok,gázokvagyporokvannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gőzöket. c) Tartsatávolagyerekeketésazidegenszemélyeket amunkahelytől,haazelektromoskéziszerszámot használja. Ha elvonják a gyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett.

2) ELEKTROMOSBIZTONSÁGIELŐÍRÁSOK

a) Akészülékcsatlakozódugójánakbelekell illeszkednieadugaszolóaljzatba.Acsatlakozó dugótsemmilyenmódonsemszabad megváltoztatni.Védőföldelésselellátott készülékekkelkapcsolatbannehasználjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Neérjenhozzáföldeltfelületekhez,mintcsövekhez, fűtőtestekhez,kályhákhozéshűtőszekrényekhez. Az áramütési veszély megnövekszik, ha a teste le van földelve. c) Tartsatávolazelektromoskéziszerszámotaz esőtőlésanedvességhatásaitól. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Nehasználjaakábeltarendeltetésétőleltérő célokra,vagyisaszerszámotsohanehordozza vagyakasszafelakábelnélfogva,éssohane húzzakiahálózaticsatlakozódugótakábelnél fogva.Tartsatávolakábelthőforrásoktól,olajtól, élesélektől,sarkaktólésmozgógépalkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. e) Haegyelektromoskéziszerszámmalaszabadég alattdolgozik,csakaszabadbanvalóhasználatra engedélyezetthosszabbítóthasználjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét. f) Hanemlehetelkerülniazelektromoskéziszerszám nedveskörnyezetbenvalóhasználatát,alkalmazzon egyföldzárlatmegszakítót. Egy földzárlat megszakító alkalmazása csökkenti az áramütés kockázatát.

3) SZEMÉLYIBIZTONSÁGIELŐÍRÁSOK

a) Munkaközbenmindiggyeljen,ügyeljenarra,amit csinál,ésmeggondoltandolgozzonazelektromos kéziszerszámmal.Hafáradt,hakábítószerekvagy alkoholhatásaalattáll,vagyorvosságokatvettbe, nehasználjaaberendezést. A berendezéssel végzett munka közben már egy pillanatnyi gyelmetlenség is komoly sérülésekhez vezethet. b) Viseljenszemélyivédőfelszereléstés mindigviseljenvédőszemüveget. A személyi védőfelszerelések, mint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyes sérülések kockázatát. c) Kerüljeelakészülékakaratlanüzembehelyezését. Győződjönmegarról,hogyazelektromos kéziszerszámkivankapcsolva,mielőttbedugná acsatlakozódugótadugaszolóaljzatba, csatlakoztatnáazakkumulátor-csomagot,és mielőttfelvennéésvinnikezdenéazelektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, ez balesetekhez vezethet. d) Azelektromoskéziszerszámbekapcsolásaelőtt okvetlenültávolítsaelabeállítószerszámokatvagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat. e) Nebecsüljetúlönmagát.Kerüljeelanormálistól eltérőtesttartást,ügyeljenarra,hogymindig biztosanálljonésazegyensúlyátmegtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljenmegfelelőruhát.Neviseljenbőruhát vagyékszereket.Tartsatávolahaját,aruháját ésakesztyűjétamozgórészektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. g) Haazelektromoskéziszerszámrafellehetszerelni aporelszívásáhozésösszegyűjtéséhezszükséges berendezéseket,ellenőrizze,hogyazokmegfelelő módonhozzávannakkapcsolvaakészülékhez ésrendeltetésüknekmegfelelőenműködnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

a) Neterheljetúlazelektromoskéziszerszámot.A munkájáhozcsakazarraszolgálóelektromos kéziszerszámothasználja. Egy alkalmas elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Nehasználjonolyanelektromoskéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) Húzzakiacsatlakozódugótadugaszolóaljzatból és/vagyazakkumulátor-csomagotazelektromos kéziszerszámból,mielőttazelektromos kéziszerszámonbeállításimunkákatvégez, tartozékokatcserélvagyaszerszámottárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. d) Ahasználatonkívülielektromoskéziszerszámokat olyanhelyentárolja,aholazokhozgyerekek neférhessnekhozzá.Nehagyja,hogy olyanszemélyekhasználjákazelektromos kéziszerszámot,akiknemismerikaszerszámot, vagynemolvastákeleztazútmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) Akészüléketgondosanápolja.Ellenőrizze,hogy amozgóalkatrészekkifogástalanulműködnek-e, nincsenek-ebeszorulva,ésnincsenek-eeltörve vagymegrongálódvaolyanalkatrészek,amelyek hatássallehetnekazelektromoskéziszerszám működésére.Amegrongálódottrészeketakészülék használataelőttjavíttassameg. Sok olyan baleset44 történik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet visszavezetni. f) Tartsatisztánésélesállapotbana vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g) Azelektromoskéziszerszámokat,tartozékokat, betétszerszámokatstb.csakezenelőírásoknak használja.Vegyegyelembeamunkafeltételeketés akivitelezendőmunkasajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet.

a) Azelektromoskéziszerszámotcsakszakképzett személyzet és csak eredeti pótalkatrészek felhasználásávaljavíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon.

BIZTONSÁGIELŐÍRÁSOKCSISZOLÓKHOZ

• Ügyeljen arra, hogy a munkadarabban lévő csavar, szög vagy hasonló sérüléseket ne okozhasson; a munka megkezdése előtt eltávolítandó

• A gép mozgó részétöl mindig tartsa távol az elektromos kábelt; terelje a tápkábelt a gép hátulja felé, a géptől elfelé

• Rögzítseamunkadarabot (befogókészülékkel vagy satuval befogott munkadarabot sokkal biztonságosabban lehet rögzíteni mint a kézzel tartottat)

• A gépet soha ne hagyja bekapcsolt állapotban, ha már nem dolgozik vele

• Használjon teljesen letekert és biztonságos hosszabbítókábelt, 16 A-es teljesítménnyel

• Normálistól eltérő működés valamint szokatlan, idegen hangok esetén a készüléket azonnal kapcsolja ki és a kábelt húzza ki a fali dugaszoló aljzatból

• SKIL cég kizárólag eredeti alkatrészek és kiegészítők alkalmazása esetén tudja garantálni a gép problémamentes működését

• A készüléket csak 16 éven felüli személyek használják

• Munka közben a zaj meghaladhatja a 85 dB(A); használjon fülvédőt

• Ha a kábel munka közben megsérül vagy el van vága, ne érjen a kábelhoz, hanem azonnal húzza ki a konektorból

• Soha ne használja a szerszámot ha a kábel sérült; cseréltesse ki szakértő által

• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik-e a gép adattábláján feltüntetett értékkel (a 230V vagy 240V jelzésű gépek 220V feszültségre is csatlakoztathatók)

• Ez a készülék nedves csiszolási munkálatokhoz nem használható

• Nemunkáljonmegaberendezésselazbesztet tartalmazó anyagokat (az azbesztnek rákkeltő hatása van)

• Az anyagból származó por (mint például az ólmot, néhány fafajtát, ásványi anyagokat és fémet tartalmazó festék) káros lehet (a por érintése vagy belégzése allergiás reakciókat és/vagy légzőszervi betegségeket okozhat a kezelő, illetve a közelben állók esetében); viseljenpormaszkotésamennyiben csatlakoztatható, dolgozzon porelszívó berendezéssel

• Bizonyos porfajták rákkeltő besorolással rendelkeznek (ilyen például a tölgy- és a bükkfa pora), különösen a fa kondicionálására szolgáló adalékokkal együtt; viseljen pormaszkotésamennyibencsatlakoztatható, dolgozzonporelszívóberendezéssel

• Kövesse a por kezelésével kapcsolatos helyi előírásokat azon termékkel kapcsolatosan, amellyel dolgozni kíván

• Fém csiszolásakor szikra keletkezik; ne használjon porzsákot/porszivót; ügyeljen arra, hogy senki ne tartózkodjon a munkaterületen, és ne legyen a közelben gyúlékony anyag

• Ne nyúljon a mozgásban lévő csiszoló papír

• Ne üzemeltesse a csiszológépet kopott, szakadt vagy erősen szoruló csiszoló papír

• Viseljen védőkesztyűt, védőszemüveget, testhez álló ruházatot és ügyeljen haja védelmére (hosszú haj esetén)

• Mindighúzzakiadugaszolóaljzatotmielőtt tartozékotcserélnevagybármitváltoztatnaagép beállításán KEZELÉS

• Csiszolótányér - soha ne használja a gépet az A vagy B tányér vagy az C alaplemez nélkül - mindig a munkának megfelelö tányért használja (lsd. Használat) ! asérülttányértazonnalcseréljeki

• A tányérok ④ cseréje - távolítsa el a VELCRO csiszolóvásznat - távolítsa el a D tányért rögzítő csavart az E hatszögletű kulccsal - az ábra szerint szerelje föl az A vagy a B tányért - szükség esetén a tányért elötte tisztítsa le - húzza meg a D tányért rögzítő csavart a E hatszögletű kulccsal ! aDcsavarlazítása/meghúzásaközbentartsa erősenatányért ! atányéreltávolításaelőttáramtalanítsaagépet ! használatközbenatányérDcsavarja felmelegszik;neérintsemeg,amíglenemhűlt

• Csiszolópapír rögzités ⑤ ! húzzukkiakábeldugójátacsatlakozóaljzatból - helyezze fel a VELCRO csiszolópapírt az ábra alapján ! aporelszíváshozperforált,lyukacsos csiszolópapirra van szüksége ! acsiszolópapíronlévőperforálásoknaka csiszolótalponlévőlyukakkalegybekellesniük ! azelhasználtcsiszolópapírtidőbenkikell cserélni ! akeszüléketmindigúgyhasználja,hogya csiszolópapír fedje a teljes felületet

• Két-sebességes kapcsoló ⑥ - a gépet az F ② kapcsoló előre/hátranyomásával kapcsolhatja be/ki (3 pozíció) 0 = ki 1 = alacsony fordulatszám 2 = nagy fordulatszám - válassza az 1-es állást a precíz csiszoláshoz (a G delta alakú talp vagy a H, J vagy K speciális csiszoló tartozékok esetében) - a 2-es állást a gyors csiszoláshoz ! előszőrkapcsoljukbeagépet,éscsakazután vezessükamunkadarabra45 ! kikapcsoláselőttkészülékéttávolítsaela munkadarabtól

• Speciális csiszoló tartozékok felszerelése (nem standard tartozék) ⑦ - szerelje fel az C alaplapot (a tányérokhoz hasonlóan) - szerelje fel a H, J vagy K tartozékot a C alaplapra és rögzítse a L gomb óramutató járásával megegyező elfordításával - helyezze fel a megfelelő VELCRO csiszolóvásznat a tartozékra - távolítsa el a tartozékokat vagy változtassa meg a pozíciójukat a L gomb óramutató járásának ellenkező irányba történő elfordításával - 5 csiszolópozíció

• Por elszívás ⑧ - a porzsákot M időben történő ürítése segíti a tökéletes porgyűjtést Porszivó használata - a N gomb megnyomásával távolítsa el a porzsákot M és tartsa ugyanabba a helyzetbe a porzsák hátrafele húzása közben - az P adapterre a legkedvezöbb porfelvételhez ! nehasználjonporzsákot/porszivótfém csiszolásakor

• A gép vezetése és tartása ⑨ - a gépet tartsa párhuzamosan a megmunkálandó felülettel ! negyakoroljontúlnagynyomástagépre;hagyja azt egyedül dolgozni - mindig a teljes felülettel csiszoljon, hogy a nemkívánatos csiszolási nyomokat elkerülje ! munkaközbenmindvégigtartsagépetaszürke színűmarkolatiterület(ek)en - a szellőzőnyílásokat Q ② mindig tartsa szabadon HASZNÁLAT

• Használja a keszüléket a delta fej előre mutató részével sarkak, keskeny és nehezen hozzáférhető felületek csiszolásához ⑩

• Használja a keszüléket az egyenes részével előre muatatóan, hosszú csiszolásokhoz széles felületeken ⑪

• Görbe munkadarabok csiszolásához és nagyteljesítményű csiszolás esetén használja a szerszámot a A ② tányérral

• Nehezebben hozzáférhető helyek esetén használja a speciális csiszoló tartozékokat ⑫

• A rugalmas csiszoló tartozékok a következőket szolgálják: - sarkas felületek kerekítése ⑬a - maximum 10 cm átmérőjű gömbölyű felületek csiszolása ⑬b

• Amikor a delta alakú talp G lévő habszivacs éle megkopik vagy megsérül, annak élettartama kétszeresen meghosszabítható, ha távolítsük és azt 120°-os szögben elfordítva visszahelyezzük a talpra (ez a megoldás a delta alakú csiszolópapír esetén is alkalmazható) ⑭

• Soha ne használjuk ugyanazt a csiszoló papírt fa és fém esetén

• Ajánlott szemcsenomságok: durva - festék eltávolításához;különösen nyers fa csiszolásához közepes - nyers fa vagy közönséges facsiszolásához nom - fa simításához;kezeletlen fa csiszolásához;régi festékes fafelület simításához

• Nyers felület megmunkálásánál használjunk különböző szemcsenagyságú csiszolópapírt: - először durva vagy közepes szemcsenagyságot - végül nom szemcséset

• A www.skil.com címen még több ötletet és javaslatot talál

KARBANTARTÁS / SZERVIZ

• A szerszám nem professzionális használatra készült

• Mindig tartsa tisztán a gépet és a vezetéket (különös tekintettel a szellőzőnyílásokra Q ②) - kefe segítségével távolítsa el a szerszámra tapadt csiszolóport ! tisztításelőtthúzzakiacsatlakozódugót

• Ha a gép a gondos gyártási és ellenőrzési eljárás ellenére egyszer mégis meghibásodna, akkor a javítással csak SKIL elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni - küldje az összeszerelt gépet a vásárlást bizonyító számlával együtt a kereskedő vagy a legközelebbi SKIL szervizállomás címére (a címlista és a gép szervizdiagramja a www.skil.com címen található) KÖRNYEZET

• Azelektromoskéziszerszámokat,tartozékokatés csomagolástnedobjaaháztartásiszemétbe (csak EU-országok számára) - a használt villamos és elektronikai készülékekről szóló 2002/96/EK irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani - erre emlékeztet a ⑮ jelzés, amennyiben felmerül az intézkedésre való igény

MEGFELELŐSÉGINYILATKOZAT

• Teljes felelösségünk tudatában kijelentjük, hogy jelen termék a következö szabványoknak vagy kötelezö hatósági elöírásoknak megfelel: EN 60745, EN 61000, EN 55014, a 2004/108/EK, 2006/42/EK, 2011/65/EU elöírásoknak megfelelöen

• Aműszakidokumentációakövetkezőhelyen található: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Az EN 60745 alapján végzett mérések szerint ezen készülék hangnyomás szintje 75 dB(A) a hangteljesítmény szintje 86 dB(A) (normál eltérés: 3 dB), a rezgésszám 10,7 m/s² (kézre-ható érték; szórás K = 1,5 m/s²)46

• A rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmérésére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során - az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét - az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét ! azeszközéstartozékaikarbantartásával,kezének melegentartásával,ésmunkavégzésének megszervezésévelvédjemegmagátarezgések hatásaitól Multifunkčníbruska 7220 ÚVOD
