Varumärke	Skil
Modell	7220 AC
Typ	Multifunktionslipmaskin (multislipning och slipning i slumpmässig omloppsbana)
Matningsspänning	230-240 V ~
Frekvens	50-60 Hz
Effektförbrukning	250 W (uppskattning)
Hastigheter	2 (långsam och snabb)
Ljudtrycksnivå	75 dB(A) (enligt EN 60745)
Ljudeffektnivå	86 dB(A) (enligt EN 60745)
Vibration (hand-armmetod)	10,7 m/s² (osäkerhet K = 1,5 m/s²)
Typ av slippappersfästning	Velcro
Perforering av slippapper	Ja, för dammsugning
Dammbehållare	Inbyggd, med utlösningsknapp
Adapter för dammsugare	Ja, axel P för anslutning
Medföljande tillbehör	Multislipningsplattfäste (A), slumpmässig omloppsplattfäste (B), skruv och insexnyckel (D, E), tvåhastighetsomkopplare (F), triangulärt slippad (G), dammbehållare (M), utlösningsknapp (N), axel för dammsugare (P)
Lämpliga material	Trä, målade ytor, plast, spackel
Användning	Torr slipning och polering (icke professionell)
Säkerhet	Låsanordning, nödstopp, 3-lägesomkopplare (0,1,2)
Underhåll	Regelbunden rengöring av ventilationsöppningar och dammbehållare
Reparationsmöjlighet	Reparation av auktoriserad SKIL-service
Standarder	EN 60745, EN 61000, EN 55014; CE-överensstämmelse
Vikt	1,4 kg (ungefär)

Vanliga frågor - 7220 AC SKIL

Hur byter jag plattfästet på min Skil 7220 AC slipmaskin?

Koppla först bort verktyget. Ta bort Velcro-slippapperet, skruva sedan loss skruven på plattfästet (D) med insexnyckeln (E). Montera det nya plattfästet (A eller B) och skruva fast ordentligt. Rör inte skruven omedelbart efter användning eftersom den kan vara varm.

Vilken hastighet ska jag välja för slipning?

Använd läge 1 (långsam hastighet) för precision slipning, särskilt med triangulärt slippad eller specialtillbehör. Läge 2 (snabb hastighet) är lämplig för snabb slipning på stora ytor. Verktyget måste vara igång innan det nuddar arbetsstycket.

Kan jag använda en dammsugare med slipmaskinen?

Ja, ta bort dammbehållaren genom att trycka på knappen N och dra bakåt, anslut sedan dammsugaren till axeln P. Använd inte dammbehållaren eller dammsugaren vid slipning av metall på grund av gnistor.

Hur monterar jag ett Velcro-slippapper?

Koppla bort verktyget. Placera Velcro-papperet på plattfästet och rikta in perforeringarna om du använder dammsugning. Se till att hela slipperytan är täckt. Byt ut slitna papper när de förlorar sin effektivitet.

Vilka material kan jag slipa med Skil 7220 AC?

Denna slipmaskin är avsedd för torr slipning av trä, målade ytor, plast och spackel. Använd den inte på vattentäta ytor eller ytor som innehåller asbest, och undvik att slipa metall med dammbehållaren.

Hur underhåller jag min slipmaskin?

Håll verktyget och kabeln rena, särskilt ventilationsöppningarna (Q). Ta bort damm med en pensel. Koppla alltid bort före rengöring. För reparation, kontakta en auktoriserad SKIL-service.

Vad gör jag vid elektriskt eller mekaniskt fel?

Stäng omedelbart av verktyget och dra ur kontakten. Använd inte verktyget om kabeln är skadad. Låt en kvalificerad tekniker reparera med originalreservdelar.

Kan slipmaskinen användas av nybörjare?

Ja, men läs noggrant instruktionerna och följ säkerhetsanvisningarna. Verktyget är inte avsett för personer under 16 år. Använd alltid skyddsglasögon och dammask.

Vilka extra tillbehör finns tillgängliga?

Specialtillbehör som slitsats (H), flexibelt tillbehör (J) och fingertillbehör (K) kan köpas separat. De monteras på basplattan (C) med knappen L.

Hur minskar jag vibrationer vid slipning?

Se till att verktyget och tillbehören underhålls korrekt, håll händerna varma och organisera ditt arbete. Uppmätt vibrationsvärde är 10,7 m/s². Använd verktyget med måttligt tryck och styr det parallellt med ytan.

BRUKSANVISNING 7220 AC SKIL

• Denna maskin är avsett för torrslipning och slipning av trä, målade ytor, plast och fyllmassa
• Det här verktyget är inte avsedd för yrkesmässig användning
• Läs och spara denna instruktionsbok ③

TEKNISKA DATA ①

VERKTYGSELEMENT ②

A Underlagsplatta för multislipning
B Underlagsplatta för slipning med cirkelrörelser
C Bottenplatta för sliptillsatser*
D Plattskruv
E Sexkantsnyckel
F Omkopplare för två hastigheter

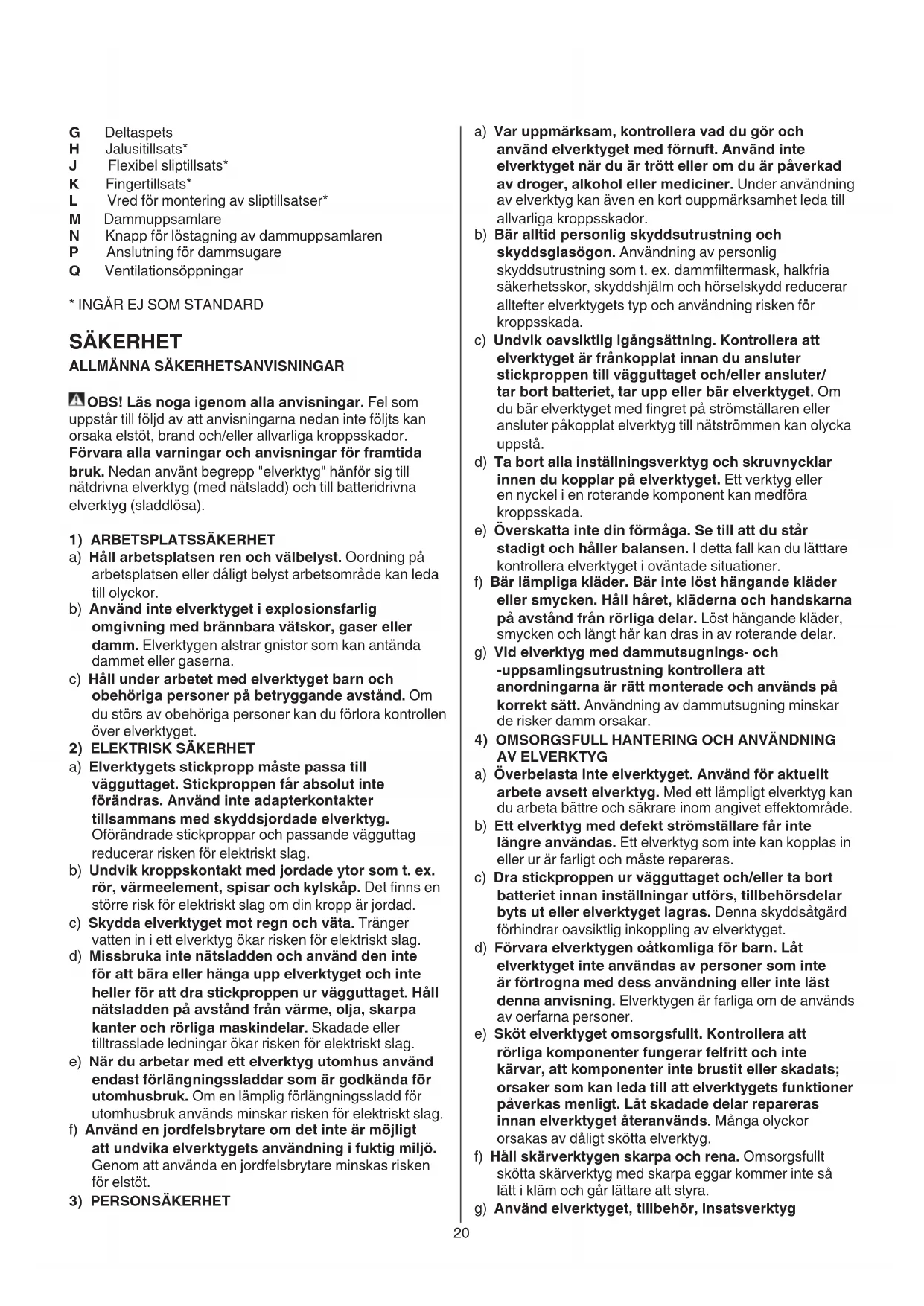

G Deltaspets

H Jalusitillsats*

J Flexibel sliptillsats*

K Fingertillsats*

L Vred för montering av sliptillsatser*

M Dammuppsamlare

N Knapp för löstagning av dammuppsamlaren

P Anslutning för dammsugare

Q Ventilationsöppningar

* INGÅR EJ SOM STANDARD

SÄKERHET

ALLMÄNNA SÄKERHETSANVISNINGAR

A OBS! Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp "elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen eller dåligt belyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är godkända för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Genom att använda en jordfelsbrytare minskas risken för elstöt.

3) PERSONSÄKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyget när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.

b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.

c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.

d) Ta bort alla inställningsverktyg och skruvnycklar innen du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.

e) Överskatta inte din förmåga. Se till att du står stadigt och håller balansen. I detta fall kan du lätttare kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avständ från rörliga delar. Löst hängande kläder, smycken och långt här kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och -upsamlingsutrustning kontrollera att anordningarna är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget återanvänds. Många olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg

osv. enlig dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icke ändamålsenligt sätt kan farliga situationer uppstå.

5) SERVICE

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR SLIPMASKINER

• Undvik skador genom att ta bort skruvar, spikar eller andra föremål ur arbetsstycket; ta dem bort innan du startar ett arbete
• Håll alltid sladden på säkert avständ från rörliga maskindelar; för sladden bakåt bort från maskinen
• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med skruvtvingar eller i ett skruvstäd är mera stabilt än om det hålls fast för hand)
• När du ställer ifrån dig maskinen måste motorn vara frånslagen och de rörliga delarna ska ha stannat fullständigt
• Använd helt utrullade och säkra förlängningssladdar med kapacitet på 16 A
• I händelse av onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten
• SKIL kan endast garantera att maskinen fungerar felfritt om originaltillbehör används
• Den här maskinen ska inte användas av personer under 16 år
• Ljudnivån vid arbete kan överskrida 85 dB(A); använd hörselskydd
• Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten
• Använd ej maskinen om sladden är trasig; låt den byta ut av en kvalificerad person
• Kontrollera alltid att den tillförda strömtypen stämmer med spänningen som anges på maskinens märkplåt (maskiner med beteckningen 230V eller 240V kan även anslutas till 220V)
  • Denna maskin är inte lämplig till vattenslipning
• Asbesthaltigt material får inte bearbetas (asbest anses vara cancerframkallande)
• Viss typ av damm, exempelvis färg som innehåller bly, vissa träsorter, mineraler och metaller kan vara hälsovådliga om de inhaleras (hudkontakt eller inhalering kan ge allergisk reaktion och/eller luftvägsproblem/sjukdom hos personer i närheten); använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns
• Vissa typer av damm är klassificerade så som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser för träbehandling; använd andningsskydd och arbeta med en dammuppsamlare om sådan anslutning finns
• Följ de nationella krav, som finns angående damm, för de material du skall arbete med
• Vid slipning av metall bildas gnistor; använd inte dammuppsamlaren/dammsugare och håll andra personer och antändbart material på avständ från arbetsområdet
  • Berör inte roterande slippapper
• Förslitna, rivna eller kraftigt igensatta slippapper får ej

användas

• Använd skyddshandskar, skyddsglasögon, åtsittande kläder och hårnät (för långt här)
• Dra alltid ur stickkontakten från väggurtaget innan du gör någon justering eller byter tillbehör

ANVÄNDNING

• Underlagsplattor -använd aldrig maskinen utan underlagsplatta A eller B eller bottenplatta C
  -använd rätt underlagsplattan för motsvarande användning (se: Användningstips)
  !ersätt omedelbart trasig underlagsplattor
• Byta underlagsplatta ④ -ta bort VELCRO-slippapperet -ta bort plattskruv D med sexkantsnyckeln E -montera underlagsplattan A eller B enligt bilden -om nödvändigt, rengör underlagsplattan först -fäst plattskruv D med sexkantsnyckeln E !håll fast underlagsplattan ordentligt när plattskruv D lossas/skruvas !drag ur kontakten före borttagning/fastsättning av underlagsplattor !plattskruv D blir varm vid användning - vidrör den inte förrän den har svalnat

- Montering av slippapper ⑤ !drag ur stickkontakten -montera VELCRO-slippapperet enligt bilden !dammuppsamlingen kräver perforerat slippapper !perforering i slippappret ska överensstämma med hålen i slipplattan !byt slitna slippapper i tid !använd maskinen alltid med hela slipytan täckt med slippapper

- Omkopplare för två hastigheter ⑥ -sätt på/stäng av maskinen genom att trycka strömbrytaren F ② framåt/bakåt (3 positioner) 0 = från

1 = låg hastighet

2 = hög hastighet

-välj position 1 för precisionsslipning (vid arbete med deltaspets G eller specialsliptillsatser H, J eller K)

-välj position 2 för snabb slipning !innan slipytan sätts till arbetsstycket skall maskinen ha startats

!maskinen skall tas bort från arbetsstycket innan den stängs av

- Montering av särskilda sliptillsatser (ingår inte som standard) ⑦

-montera bottenplattan C (liknar montering av underlagsplattor)

-montera tillsatsen H, J eller K på bottenplattan C och fäst den genom att vrida vredet L medurs

-montera motsvarande VELCRO-slippapper på tillsatsen

-ta bort tillsatser eller ändra deras läge genom att vrida vredet L moturs

-5 slipningslägen

- Dammuppsugning ⑧ -töm dammuppsamlaren M regelbundet för att få bäst dammuppsugning För användning med dammsugare

-ta bort dammuppsamlaren M genom att trycka in knappen N och håll den sedan i denna position medan du drar dammuppsamlaren bakåt

-anslut dammsugare till anslutning P

!använd inte dammuppsamlaren/dammsugare när du slipar metall

• Fattning och styrning av maskinen ⑨

-styr maskinen parallellt mot arbetsytan

!lägg inte för mycket tryck på maskinen; låt slipytan göra arbetet åt dig

-luta ej maskinen för att unvika oönskade slipmärken !under arbetet, håll alltid verktyget i det grå greppet

- håll ventilationsöppningarna Q ② ej övertäckta

ANVÄNDNINGSTIPS

• Använd maskinen med deltaspetsen pekande framåt för kantförsedda, smala eller på annat sätt svåråtkomliga hytor ⑩
• Använd maskinen med den platta sidan pekande framåt för långa drag på platta ytor ⑪
• För slipning av svängda arbetsytor samt slipning med hög nedslipningseffekt används verktyget i kombination med underlagsplattan A ②
• Använd maskinen med särskilda sliptillsatser för svåråtkomliga ställen ⑫
• Den böjliga sliptillsatsen är avsedd för -avrundning av kanter ⑬a

- alla rundade ytor med en diameter på högst 10 cm ⑬b

• När den deltaspetsen G är sliten eller skadad upptill kan du förlänga tiden du kan använda den genom att ta bort den, vrida den 120° och sätta tillbaka den (gäller också deltaslippapperet) ⑭
• Använd aldrig samma slippapper för trä och metall
• Rekommenderade slippapperkorn: grov - vid borttagning av färg; vid slipning av extremt ohyvlat trä

medium - vid slipning av hyvlat eller ohyvlat trä fin - vid fin-bearbetning av trä;vid

yt-behandling av naturträ;vid fin- slipning av ytor med gammal färg

• Använd olika korn vid arbete med ohyvlade ytor: -börja slipa med grov eller medium korn -avsluta med fin korn
  • För fler tips se www.skil.com

UNDERHÅLL / SERVICE

• Det här verktyget är inte avsedd för yrkesmässig användning
• Håll alltid din maskin och sladden ren (speciellt ventilationsöppningarna Q ②) -avlägsna med en pensel slipdamm som sätter sig på maskinen

!drag ur stickkontakten innan rengöring

- Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans med inköpsbevis till försäljaren eller till närmaste SKIL serviceverkstad (adresser till servicestationer och sprängskisser av maskiner finns på www.skil.com)

MILJÖ

- Elektriska verktyg, tillbehör och förpackning får inte kastas i hushållssoporna (gäller endast EU-länder)

-enligt direktivet 2002/96/EG som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning

- symbolen ⑮ kommer att påminna om detta när det är tid att kassera

CE-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

• Vi intygar och ansvarar för, att denna produkt överensstämmer med följande norm och dokument: EN 60745, EN 61000, EN 55014, enl. bestämmelser och riktlinjema 2004/108/EG, 2006/42/EG, 2011/65/EU
• Teknisk tillverkningsdokumentation finns hos: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Ljudtrycksnivån som uppmätts enligt EN 60745 är på denna maskin 75 dB(A) och ljudeffektnivån 86 dB(A) (standard deviation: 3 dB), och vibration 10,7 m/s ^2 (hand-arm metod; onoggrannhet K = 1,5 m/s ^2 )
• Vibrationsemissionsvärdet har uppmätts enligt ett standardiserat test i enlighet med EN 60745; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet
  -om verktyget används på ett annat än det avsedda syftet eller med fel eller dåligt underhållna tillbehör kan detta drastiskt öka vibrationsnivån
  -när verktyget stängs av eller är på men inte används, kan detta avsevärt minska vibrationsnivån
  !skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt
