Bränd	Skil
Mudel	7220 AC
Tüüp	Mitmeotstarbeline lihvmasin (mitmekülgne lihvimine ja juhuslik orbitaallihvimine)
Toitepinge	230-240 V ~
Sagedus	50-60 Hz
Võimsustarve	250 W (hinnanguline)
Kiirused	2 (aeglane ja kiire)
Helirõhutase	75 dB(A) (vastavalt standardile EN 60745)
Helivõimsustase	86 dB(A) (vastavalt standardile EN 60745)
Vibratsioon (käe-õla meetod)	10,7 m/s² (määramatus K = 1,5 m/s²)
Lehtede kinnitusviis	Velcro
Lehtede perforatsioon	Jah, imemiseks
Tolmumahuti	Sisseehitatud, eemaldusnupuga
Tolmuimeja adapter	Jah, P-telg ühendamiseks
Kaasasolevad tarvikud	Mitmeotstarbeline lihvplaadi alus (A), juhusliku orbitaalse alusplaadi alus (B), kruvi ja kuuskantvõti (D, E), kahekiiruseline lüliti (F), kolmnurkne padjand (G), tolmumahuti (M), eemaldusnupp (N), tolmuimeja telg (P)
Sobivad materjalid	Puit, värvitud pinnad, plastik, pahtel
Kasutusala	Kuivlihvimine ja poleerimine (mitteprofessionaalne)
Ohutus	Lukustusseade, hädaabiseiskamine, 3-asendiline lüliti (0,1,2)
Hooldus	Ventilatsiooniavade ja mahuti regulaarne puhastamine
Remonditavus	Remont SKILi volitatud teeninduses
Standardid	EN 60745, EN 61000, EN 55014; CE vastavus
Kaal	1,4 kg (umbes)

Korduma kippuvad küsimused - 7220 AC SKIL

Kuidas vahetada oma Skil 7220 AC lihvmasina alusplaati?

Esmalt ühendage tööriist vooluvõrgust. Eemaldage Velcro lihvpaber, seejärel keerake lahti alusplaadi kruvi (D) kuuskantvõtmega (E). Paigaldage uus alusplaat (A või B) ja keerake tugevasti kinni. Ärge puudutage kruvi kohe pärast kasutamist, sest see võib olla kuum.

Millist kiirust valida lihvimiseks?

Kasutage asendit 1 (aeglane kiirus) täpseks lihvimiseks, eriti kolmnurkse padjandi või spetsiaaltarvikutega. Asend 2 (kiire kiirus) sobib kiireks lihvimiseks suurtel pindadel. Tööriist peab enne detaili puudutamist töötama.

Kas ma saan kasutada lihvmasinaga tolmuimejat?

Jah, eemaldage tolmumahuti, vajutades nuppu N ja tõmmates seda tagasi, seejärel ühendage tolmuimeja P-telje külge. Ärge kasutage mahutit ega tolmuimejat metalli lihvimisel, kuna see võib tekitada sädemeid.

Kuidas paigaldada Velcro lihvpaberit?

Ühendage tööriist vooluvõrgust. Asetage Velcro leht alusplaadile, joondades perforatsioonid, kui kasutate imemist. Veenduge, et kogu lihvpind oleks kaetud. Vahetage kulunud lehed välja niipea, kui nende tõhusus väheneb.

Milliseid materjale saan Skil 7220 AC-ga lihvida?

See lihvmasin on mõeldud puidu, värvitud pindade, plastiku ja pahtli kuivlihvimiseks. Ärge kasutage seda vetthülgavatel või asbesti sisaldavatel pindadel ning vältige metalli lihvimist koos tolmumahutiga.

Kuidas hooldada oma lihvmasinat?

Hoidke tööriist ja juhe puhtad, eriti ventilatsiooniavad (Q). Eemaldage tolm pintsliga. Enne puhastamist ühendage alati vooluvõrgust. Remondiks pöörduge SKILi volitatud teenindusse.

Mida teha elektrilise või mehaanilise rikke korral?

Viige tööriist viivitamatult kasutusest välja ja ühendage pistik vooluvõrgust. Ärge kasutage tööriista, kui juhe on kahjustatud. Laske kvalifitseeritud tehnikul remontida originaalvaruosadega.

Kas lihvmasinat saavad kasutada algajad?

Jah, kuid lugege hoolikalt juhendit ja järgige ohutusnõudeid. Tööriist ei ole mõeldud alla 16-aastastele isikutele. Kandke alati kaitseprille ja tolmumaski.

Millised lisatarvikud on saadaval?

Spetsiaaltarvikud nagu pilutarvik (H), painduv tarvik (J) ja sõrmetarvik (K) on saadaval eraldi. Need kinnitatakse alusplaadile (C) nupuga L.

Kuidas vähendada vibratsiooni lihvimisel?

Hoolitsege tööriista ja tarvikute korrapärase hoolduse eest, hoidke oma käed soojad ja korraldage oma tööd. Mõõdetud vibratsiooni väärtus on 10,7 m/s². Kasutage tööriista mõõduka survega ja juhtige seda pinnaga paralleelselt.

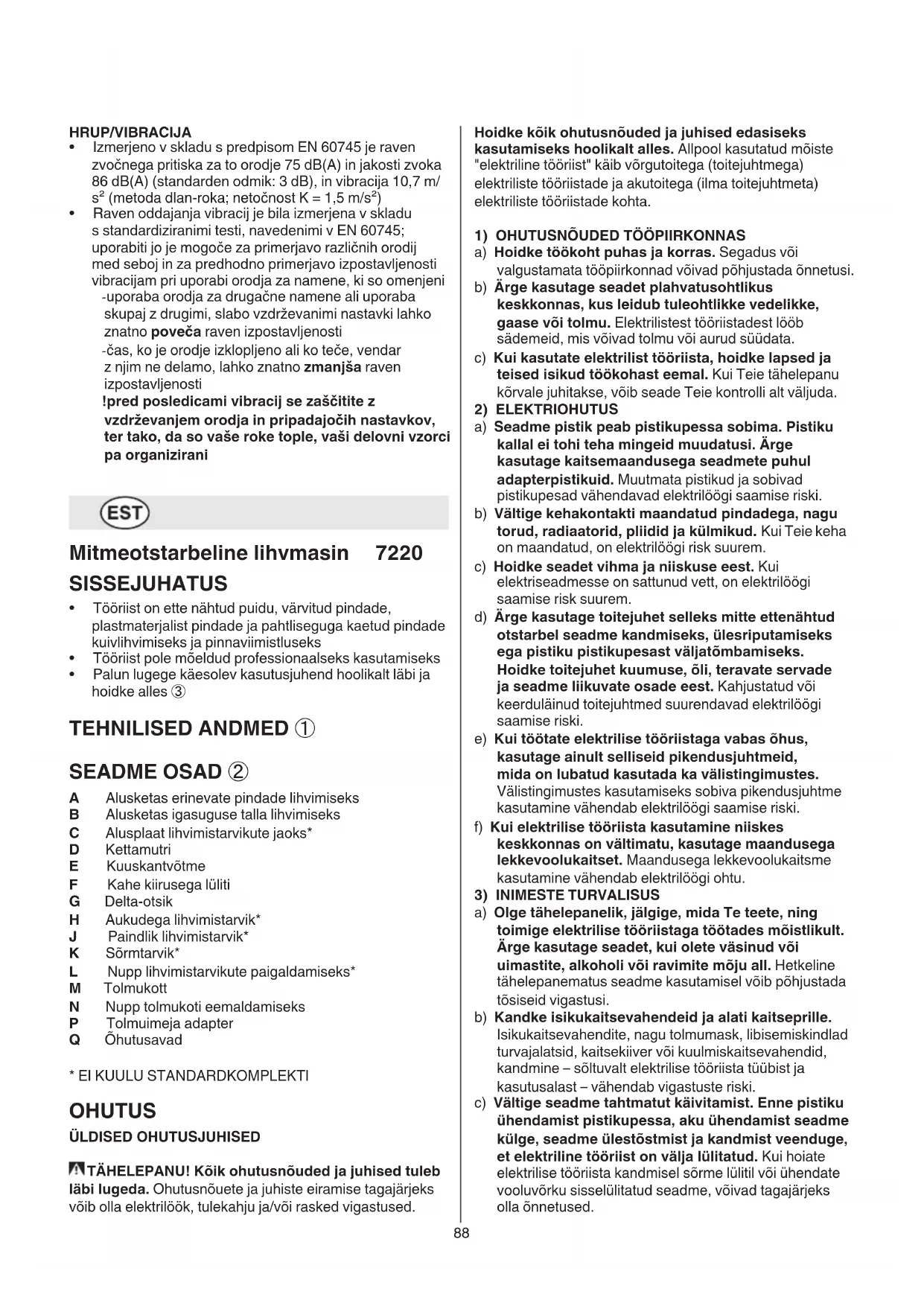

KASUTUSJUHEND 7220 AC SKIL

• Tööriist on ette nähtud puidu, värvitud pindade, plastmaterjalist pindade ja pahtliseguga kaetud pindade kuivlihvimiseks ja pinnaviimistluseks
• Tööriist pole möeldud professionaalseks kasutamiseks
• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles ③

TEHNILISED ANDMED ①

SEADME OSAD ②

A Alusketas erinevate pindade lihvimiseks
B Alusketas igasuguse talla lihvimiseks
C Alusplaat lihvimistarvikute jaoks*
D Kettamutri
E Kuuskantvõtme
F Kahe kiirusega lüliti
G Delta-otsik
H Aukudega lihvimistarvik*
J Paindlik lihvimistarvik*
K Sörmtarvik*
L Nupp lihvimistarvikute paigaldamiseks*
M Tolmukott
N Nupp tolmukoti eemaldamiseks
P Tolmuimeja adapter
Q Õhutusavad

* EI KUULU STANDARDKOMPLEKTI

OHUTUS

A TÄHELEPANU! Köik ohutusnõuded ja juhised tuleb

läbi lugeda. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles. Allpool kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) OHUTUSNÖUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi.
b) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

2) ELEKTRIOHUTUS

a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem.

d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatömbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski.

e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski.

f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.

3) INIMESTE TURVALISUS

a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades möistlikult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.

b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski.

c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestõstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
e) Ärge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE
a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus.
b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida.
c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist.
d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatult. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu.
e) Hoolitsege seadme eest. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega mõned osad ei ole katki või sel määral kahjustatud, et võiksid mõjutada seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude õnnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel vöib pöhjustada ohtlikke olukordi.
5) TEENINDUS
a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme püsimise turvalisena.

OHUTUSJUHISED LIHVMASINATE KOHTA

- Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist

• Vältige toitejuhtme kokkupuutumist seadme pöörlevate osadega; hoidke toitejuhet alati tööriistast eemal, tagapool
• Fikseerige toorik (fiksaatoriga kinnitatud või kruustangide vahele pandud toorik püsib kindlamini paigal kui lihtsalt käega hoides)
• Enne tööriista juurest lahkumist lülitage see välja ning oodake, kuni selle liikuvad osad on täielikult seiskunud
• Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lõpuni lahti keritud ja vastaks 16 A voolutugevusele
• Seadme elektrilise või mehhaanilise häire korral lülitage seade viivitamatult välja ja eemaldage pistik vooluvõrgust
• SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel
• Tööriista kasutaja peab olema vähemalt 16 aastat vana
• Töötamise ajal vöib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid
• Kui toitejuhe saab töötamisel ajal kahjustada või see lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvõrgust
• Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista; laske toitejuhe remonditöökojas välja vahetada
• Kontrollige alati, kas võrgupinge ühtib tööriista andesildil toodud pingega (andmesildil toodud 230V või 240V korral võib tööriistad kasutada ka 220V võrgupinge puhul)
  • See tööriist ei sobi märglihvimiseks
• Asbestisisaldava materjali töötlemine on keelatud (asbest võib tekitada vähki)
• Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja metall eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel põhjustada allergilisi reaktsioone ja/ või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega
• Teatud tüüpi tolm on klassifitseeritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega
• Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid
• Metallide lihvimisel lendub sädemeid; ärge kasutage tolmukotti/tolmuimejat ning jälgige, et läheduses ei oleks teisi inimesi ega tuleohtlikke materjale
  • Vältige kokkupuudet liikuva lihvpaberiga
• Årge kasutage ülemäära kulunud, rebenenud või muul viisil vigastatud lihvpabereid
• Kandke kaitsekindaid ja kaitseprille, pikad juuksed kaitske nt peakattega; ärge kandke töö ajal laiu, lotendavaid riideid
• Enne seadme reguleerimist või tarviku vahetust eemaldage seade vooluvõrgust (tõmmake pistik pistikupesast välja)

KASUTAMINE

- Alusketas

-seadet ei tohi kasutada ilma aluskettata A või B, või alusplaadita C

-kasutage sobivat alusketast (vt: Kasutusjuhised) !kahjustatud aluskettad tuleb koheselt välja vahetada

• Alusketaste vahetamine ④

-eemaldage VELCRO lihvpaber

-paigaldage alusketas A või B, nagu pildil näidatud

-vajaduse korral tuleb alusketas köigepealt puhastada

!enne alusketta eemaldamist tömmake pistik pistikupesast välja

!kettamutri D muutub töö käigus väga kuumaks; ärge puutuge seda enne, kui see on maha jahtunud

• Lihvpaberi kinnitamine ⑤

!eemaldage seade vooluvõrgust

-paigaldage vastavalt joonisele VELCRO lihvpaber

!tolmu eemaldamiseks vajate aukudega lihvpaberit

!lihvpaberi augud peaksid lihvplaadi omadega ühtima

!vahetage kulunud lihvpaber öigeaegselt välja !kasutage tööriista ainult siis, kui kogu lihvimispind on lihvpaberiga kaetud

• Kahe kiirusega lüliti ⑥

- seadme sisselülitamiseks lükake töölüliti F ②

ettepoole, väljalülitamiseks tahapoole (3 asendit)

0 = välja

1 = aeglane kiirus

2 = körged pöörded

-valige asend 1 täpseks lihvimiseks (kui töötate delta-otsikuga G või spetsiaalsete lihvimistarvikutega H, J või K)

-valige asend 2 kiirlihvimiseks

!enne lihvitava pinna kokkupuutumist töödeldava esemega tuleb tööriist sisse lülitada !enne tööriista väljalülitamist tuleb see töödeldavalt esemelt eemaldada

- Spetsiaalsete lihvimistarvikute paigaldus (ei sisaldu standardvarustuses) ⑦

-paigaldage tarvik H, J või K alusplaadile C ja kinnitage see, keerates nuppu L päripäeva

-paigaldage vastav VELCRO-lihvpaber lihvimistarviku külge

-eemaldage tarvikud või muutke nende asendit, keerates nuppu L vastupäeva

-5 lihvimisasendit

• Tolmu eemaldamine ⑧

-tühjendage tolmukoti M regulaarselt, see tagab optimaalse tolmuimemisvõimsuse säilimise

Tolmuimeja kasutamisel

-eemaldage tolmukott M lükates nuppu N vasakule ja hoides seda selles asendis ning tömmates samal ajal tolmukotti tahapoole

-ühendage tolmuimemisvoolik adapteriga P

!ärge kasutage tolmukotti/tolmuimejat metalli lihvimisel

• Tööriista hoidmine ja juhtimine ⑨

-hoidke tööriista paralleelselt töödeldava pinnaga

!ärge suruge tööriistale liigselt; laske lihvitaval pinnal enda heaks töötada

-vältimaks soovimatuid lihvimisjälgi ärge kallutage tööriista

!töötamise ajal hoidke tööriista kinni korpuse ja käepideme halli värvi osadest

-hoidke õhutusavad Q ② kinnikatmata

TÖÖJUHISED

- Kasutage seadet, kolmnurkne ots ees, raamistatud, kitsaste ja teiste raskesti ligipääsetavate pindade töötlemiseks ⑩

- Kasutage seadet, lame külg ees, lamedatel pindadel pikemate tömmete tegemiseks ⑪

- Kumerate materjalide ning värvitud pindade lihvimiseks kasutage seda tööriista koos aluskettaga A ②

- Spetsiaalseid lihvimistarvikuid kasutage raskesti ligipääsetavate kohtade lihvimiseks ⑫

- Paindlik lihvimistarvik on ette nähtud -ümarate servade lihvimiseks ⑬a

-kõikide maksimaalselt 10 cm läbimõõduga ümarate pindade lihvimiseks ⑬b

- Kui delta-otsik G on ülalt kulunud või kahjustatud, siis saate selle kasutusaega kaks korda pikendada, võttes katte küljest ära, pöörates seda 120° võrra ja asetades siis uuesti kohale (sama käib ka delta-lihvpaberi kohta) ⑭

- Ärge kunagi töödelge ühe ja sama lihvpaberiga puitu ja metalli

- Lihvpaberi soovitatav karedus: jäme - värvi eemaldamiseks;äärmiselt kareda puidu lihvimiseks

keskmine - toorpuidu või tavalise puidu lihvimiseks

peen - puidu silendamiseks; töötlemata puidu lihvimiseks;vana värviga kaetud pindade silendamiseks

- Kui töödeldav pind on kare, kasutage erineva karedusega lihvpabereid:

-lihvige algul jämeda või keskmise karedusega lihvpaberiga

-lõpetage vähekareda lihvpaberiga

• Rohkem nõuandeid leiate aadressil www.skil.com

HOOLDUS/TEENINDUS

- Tööriist pole möeldud professionaalseks kasutamiseks

- Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad Q ②)

-külgekleepunud lihvimistolm eemaldage pintsliga !enne puhastamist eemaldage seade vooluvõrgust

- Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas

-toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

KESKKOND

- Ärge visake kasutuskõlbmatuks muutunud elektrilisi tööriistu, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)

-vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks

muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta

-seda meenutab Teile sümbol ⑮

CE VASTAVUSDEKLARATSIOON

• Kinnitame ainuvastutajana, et see toode vastab järgmistele standarditele või normdokumentidele: EN 60745, EN 61000, EN 55014 vastavalt direktiivide 2004/108/EÜ, 2006/42/EÜ, 2011/65/EL nõuetele
• Tehniline toimik saadaval aadressil: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Vastavalt kooskõlas normiga EN 60745 läbi viidud mõõtmistele on tööriista helirõhk 75 dB(A) ja helitugevus 86 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon 10,7 m/s² (käe-randme-meetod; mõõtemääramatus K = 1,5 m/s²)
• Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 60745 kirjeldatud standarditud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks

-tööriista kasutamisel muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda

-ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda

!enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus
