BEDIENUNGSANLEITUNG 7220 AC SKIL

 Dieses Werkzeug ist für das Trockenschleifen und

Fertigbearbeiten von Holz, lackierten Oberächen,

Kunststo und Spachtelmasse bestimmt

 Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

 Bitte diese Bedienungsanleitung sorgfältig lesen und

WERKZEUGKOMPONENTEN ②

A Schleifteller für Multischli

B Schleifteller für Schli mit Exzenterschleifer

C Bodenplatte für Schleifzubehör*

E Sechskantschlüssel

F Zweistuger Geschwindigkeitsschalter

H Schlitz-Zubehörteil*

J Flexibles Schleifzubehör*

K Finger-Zubehörteil*

L Knopf für die Montage von Schleifzubehör*

N Schalter zur Entfernung der Staubbox

P Anbau für Staubsauger

* STANDARDMÄSSIG NICHT ENTHALTEN SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise

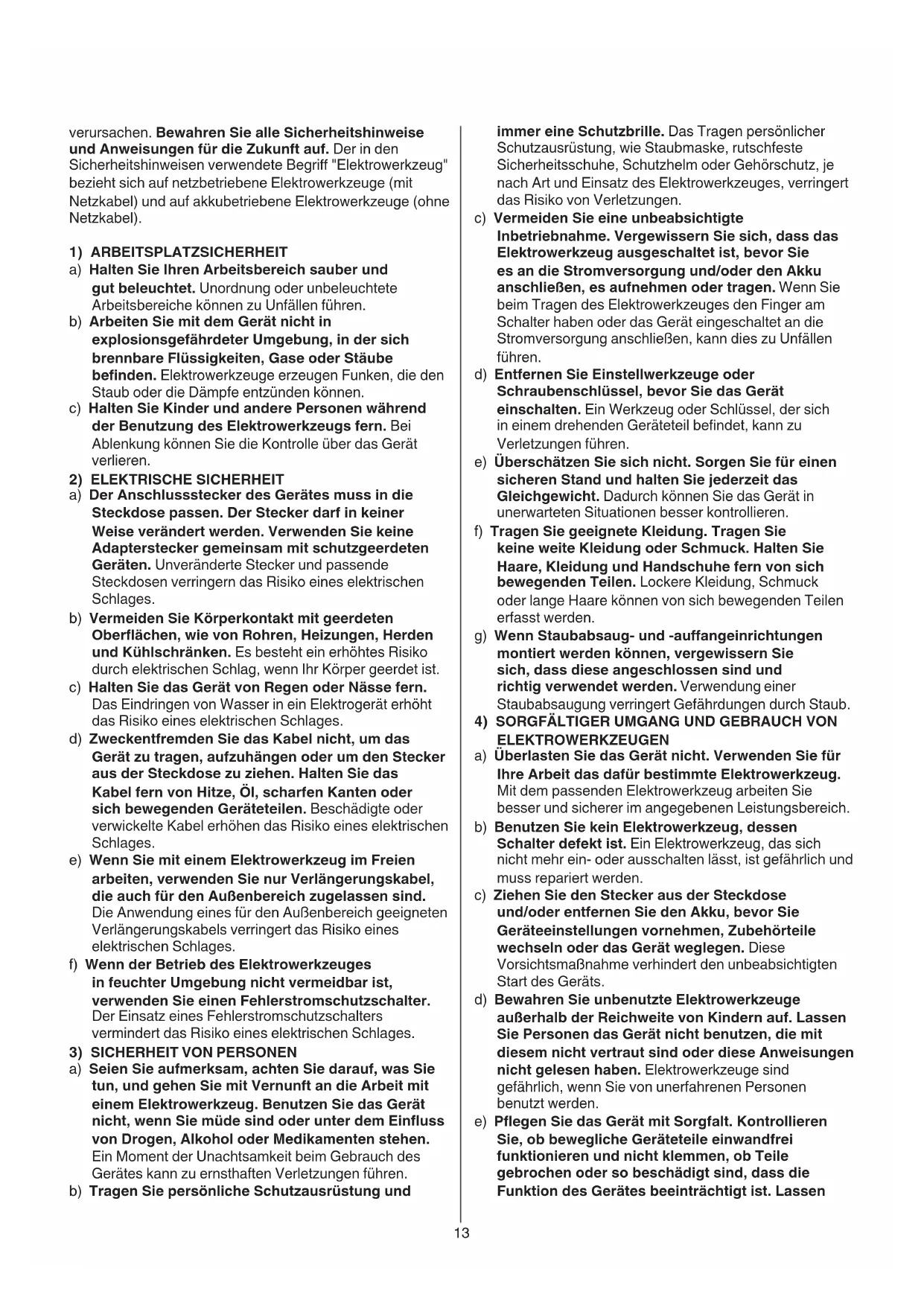

und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen13

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begri "Elektrowerkzeug"

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne

1) ARBEITSPLATZSICHERHEIT

a) HaltenSieIhrenArbeitsbereichsauberund

gutbeleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) ArbeitenSiemitdemGerätnichtin

explosionsgefährdeterUmgebung,indersich

brennbareFlüssigkeiten,GaseoderStäube

benden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) HaltenSieKinderundanderePersonenwährend

der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Gerät

2) ELEKTRISCHE SICHERHEIT

a) DerAnschlusssteckerdesGerätesmussindie

Steckdose passen. Der Stecker darf in keiner

Weiseverändertwerden.VerwendenSiekeine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberächen,wievonRohren,Heizungen,Herden

undKühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) HaltenSiedasGerätvonRegenoderNässefern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) ZweckentfremdenSiedasKabelnicht,umdas

Gerätzutragen,aufzuhängenoderumdenStecker

aus der Steckdose zu ziehen. Halten Sie das

KabelfernvonHitze,Öl,scharfenKantenoder

sichbewegendenGeräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten,verwendenSienurVerlängerungskabel,

dieauchfürdenAußenbereichzugelassensind.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) WennderBetriebdesElektrowerkzeuges

infeuchterUmgebungnichtvermeidbarist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters

vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun,undgehenSiemitVernunftandieArbeitmit

einemElektrowerkzeug.BenutzenSiedasGerät

nicht,wennSiemüdesindoderunterdemEinuss

von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des

Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immereineSchutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) VermeidenSieeineunbeabsichtigte

Inbetriebnahme.VergewissernSiesich,dassdas

Elektrowerkzeugausgeschaltetist,bevorSie

es an die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie

beim Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu Unfällen

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel,bevorSiedasGerät

einschalten. Ein Werkzeug oder Schlüssel, der sich

in einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) ÜberschätzenSiesichnicht.SorgenSiefüreinen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie

Haare, Kleidung und Handschuhe fern von sich

bewegendenTeilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegenden Teilen

g) WennStaubabsaug-und-auangeinrichtungen

montiert werden können, vergewissern Sie

sich, dass diese angeschlossen sind und

richtig verwendet werden. Verwendung einer

Staubabsaugung verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) ÜberlastenSiedasGerätnicht.VerwendenSiefür

IhreArbeitdasdafürbestimmteElektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich

nicht mehr ein- oder ausschalten lässt, ist gefährlich und

muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oderentfernenSiedenAkku,bevorSie

Geräteeinstellungenvornehmen,Zubehörteile

wechselnoderdasGerätweglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

d) BewahrenSieunbenutzteElektrowerkzeuge

außerhalbderReichweitevonKindernauf.Lassen

SiePersonendasGerätnichtbenutzen,diemit

diesem nicht vertraut sind oder diese Anweisungen

nichtgelesenhaben. Elektrowerkzeuge sind

gefährlich, wenn Sie von unerfahrenen Personen

e) PegenSiedasGerätmitSorgfalt.Kontrollieren

Sie,obbeweglicheGeräteteileeinwandfrei

funktionierenundnichtklemmen,obTeile

gebrochenodersobeschädigtsind,dassdie

FunktiondesGerätesbeeinträchtigtist.Lassen14

SiebeschädigteTeilevordemEinsatzdesGeräts

reparieren. Viele Unfälle haben ihre Ursache in

schlecht gewarteten Elektrowerkzeugen.

f) HaltenSieSchneidwerkzeugescharfundsauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) VerwendenSieElektrowerkzeug,Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen.BerücksichtigenSiedabeidie

Arbeitsbedingungenunddieauszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) LassenSieIhrGerätnurvonqualiziertem

FachpersonalundnurmitOriginal-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die

Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR SCHLEIFER

• Beschädigungen durch Schrauben, Nägel und

ähnliches an Ihrem Werkstück vermelden; diese vor

Arbeitsbeginn entfernen

• Das Kabel immer von umlaufenden Teilen des

Werkzeuges fernhalten; das Kabel nach hinten vom

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör

• Der Benutzer dieses Werkzeuges sollte älter als 16

• Der Geräuschpegel beim Arbeiten kann 85 dB(A)

überschreiten; Gehörschutz tragen

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Werkzeug nicht weiter verwenden, wenn das

Kabel beschädigt ist; lassen Sie dieses von einem

anerkannten Elektrofachmann ersetzen

• Stets nachprüfen, daß die Netzspannung mit der auf

dem Typenschild des Werkzeuges angegebenen

Spannung übereinstimmt (mit 230V oder 240V

beschriftete Werkzeuge können auch an 220V betrieben

• Dieses Werkzeug ist für Naßschleifen nicht geeignet

• BearbeitenSiekeinasbesthaltigesMaterial (Asbest

gilt als krebserregend)

• Staub von Materialien wie Farbe, die Blei enthält,

einigen Holzarten, Mineralien und Metall kann schädlich

sein (Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen

SieeineStaubmaskeundarbeitenSiemiteinem

Staubabsaugungssystem,wenneinsolches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie

eineStaubmaskeundarbeitenSiemiteinem

Staubabsaugungssystem,wenneinsolches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes

Verbrauchsmaterial gültigen nationalen

• Beim Schleifen von Metall entstehen Funken;

verwenden Sie die Staubbox/den Staubsauger nicht

und halten Sie andere Personen sowie brennbare

Materialien von Ihrem Arbeitsbereich fern

• Nicht mit dem laufenden Schleifpapier in Berührung

• Verwenden Sie verschlissene, eingerissene oder stark

zugesetzte Schleifpapiere nicht weiter

• Tragen Sie Schutzhandschuhe, Schutzbrille,

enganliegende Kleidung und Haarschutz (bei langen

• ZiehenSiegrundsätzlichdenNetzstecker,bevor

SiebeliebigeÄnderungenandenEinstellungen

odereinenZubehörwechselvornehmen

- auf keinen Fall Werkzeug ohne Schleifteller A oder B

oder Bodenplatte C in Betrieb nehmen

- den entsprechenden Schleifteller zur entsprechenden

Anwendung verwenden (siehe: Anwendung)

! beschädigteSchleiftellersofortersetzen

• Auswechseln der Schleifteller ④

- VELCRO-Schleifpapier entfernen

- lösen Sie die Tellermutter D mit einem

Sechskantschlüssel E

- montieren Sie den Schleifteller A oder B wie

- falls nötig, Schleifteller zuerst säubern

- befestigen Sie die Tellermutter D mit einem

Sechskantschlüssel E

! SchleiftellerwährenddesLösens/Befestigensder

Tellermutter D gut festhalten

! vor Entfernen des Schleiftellers Netzstecker

! dieTellermutterDwirdbeiGebrauchheiß;nicht

berühren,bevorsieabgekühltist

• Schleifpapierbefestigung ⑤

! Netzstecker ziehen

- VELCRO-Schleifpapier wie dargestellt befestigen

! fürdieStaubabsaugungbrauchenSiegelochtes

! die Löcher im Schleifpapier sollten mit denen der

Schleifplatteübereinstimmen

! abgenutztesSchleifpapierrechtzeitigerneuern

! benutzenSiedasWerkzeugnurwenndie

gesamteSchleiächemitSchleifpapierbedeckt

• Zweistuger Geschwindigkeitsschalter⑥

- Werkzeug ein-/ausschalten durch Schalter F ② nach

vorn/rückwärts zu schieben (3 Positionen)

1 = niedrige Drehzahl

- wählen Sie Position 1 für präzises Schleifen (bei

der Arbeit mit der Dreiecksspitze G oder mit dem

speziellem Schleifzubehör H, J oder K)

- wählen Sie Position 2 für schnelles Schleifen

! bevordieSchleiächedasWerkstückberührt,

muß Ihr Werkzeug erst eingeschaltet werden

! vor dem Ausschalten des Werkzeuges sollte

diesesvomWerkstückabgenommenwerden

• Montage von speziellem Schleifzubehör (nicht

standartmäßigenthalten) ⑦

- montieren Sie die Bodenplatte C (ähnelt der Montage

- montieren Sie das Zubehör H, J oder K auf die

Bodenplatte C und befestigen Sie es, indem Sie den

Knopf L im Uhrzeigersinn drehen

- entsprechendes VELCRO-Schleifpapier an

Schleifzubehör befestigen

- entfernen Sie Zubehör oder ändern Sie dessen

Position, indem Sie den Knopf L gegen den

Uhrzeigersinn drehen

- 5 Schleifpositionen

- regelmäßige Entleerung der Staubbox M sorgt für

optimale Staubaufnahme

Wenn Staubsauger benutzt wird

- Staubbox M durch Drücken und Halten des Schalters

N sowie gleichzeitigem Ziehen der Staubbox nach

- Staubsaugerschlauch auf Anbau P stecken

! Staubbox/StaubsaugernichtbeimSchleifenvon

• Halten und Führen des Werkzeuges ⑨

- halten Sie Ihr Werkzeug parallel zu der zu

bearbeitenden Oberäche

! nichtzuvielDruckaufdasWerkzeugausüben;

lassenSiedieSchleiächefürSiearbeiten

- verkanten Sie das Werkzeug nicht, damit ungewollte

Schleifspuren vermieden werden

! WerkzeugbeimArbeitenimmeramgrauen

- Lüftungsschlitze Q ② unbedeckt halten

• Das Werkzeug mit der Dreieckspitze nach vorne

benutzen für eingefasste, schmale und sonstige schwer

zugängliche Stellen ⑩

• Das Werkzeug mit der achen Seite nach vorne

benutzen für längere Züge auf achen Oberächen ⑪

• Verwenden Sie für das Schleifen gebogener Werkstücke

und für das Schleifen mit hohem Schleifabtrag das

Werkzeug zusammen mit dem Schleifteller A ②

• Das Werkzeug mit dem speziellen Schleifzubehör für

schwer zugängliche Stellen benutzen ⑫

• Das exible Schleifzubehör ist für Folgendes bestimmt

- Abrunden von kantigen Oberächen ⑬a

- alle abgerundeten Oberächen mit einem maximalen

Durchmesser von 10 cm ⑬b

• Wenn die Dreieckspitze G oben verschlissen oder

beschädigt ist, können Sie die Standzeit zweifach

verlängern, indem Sie diese entfernen, 120° drehen und

wieder anbringen (trit auch auf Dreieck-Schleifblatt

• Nie mit demselben Schleifpapier Holz und Metall

• Empfohlene Schleifpapierkörnung

grob - zum Entfernen von Farbe;zum

Schleifen von äußerst rohem Holz

mittel - zum Schleifen von Rohholz oder

fein - zum Glätten von Holz;zum

Abschleifen von unbehandeltem

Holz;zum Glätten von Oberächen

• Verwenden Sie verschiedene Körnunggröße wenn die

zu bearbeitende Oberäche roh ist:

- schleifen Sie anfangs mit der Grob- oder

- beenden Sie mit der Feinkörnung

• Für mehr Tips siehe www.skil.com

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze Q ②)

- anhaftenden Schleifstaub mit einem Pinsel entfernen

! NetzsteckervordemSäubernziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste SKIL-

Vertragswerkstätte senden (die Anschriften so wie die

Ersatzteilzeichnung des Werkzeuges nden Sie unter

• Elektrowerkzeuge,ZubehörundVerpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2002/96/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol ⑮ erinnern

-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß dieses

Produkt mit den folgenden Normen oder normativen

Dokumenten übereinstimmt: EN 60745, EN 61000,

EN 55014, gemäß den Bestimmungen der Richtlinien

2004/108/EG, 2006/42/EG, 2011/65/EU16

• TechnischeUnterlagenbei: SKIL Europe BV (PT-SEU/

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 75 dB(A) und der

Schalleistungspegel 86 dB(A) (Standardabweichung: 3

dB), und die Vibration 10,7 m/s² (Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des

Werkzeugs für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

! schützen Sie sich vor den Auswirkungen der

VibrationdurchWartungdesWerkzeugsund

desZubehörs,haltenSieIhreHändewarmund

organisierenSieIhrenArbeitsablauf

Multi schuurmachine 7220

2) ELEKTRISCHE VEILIGHEID
