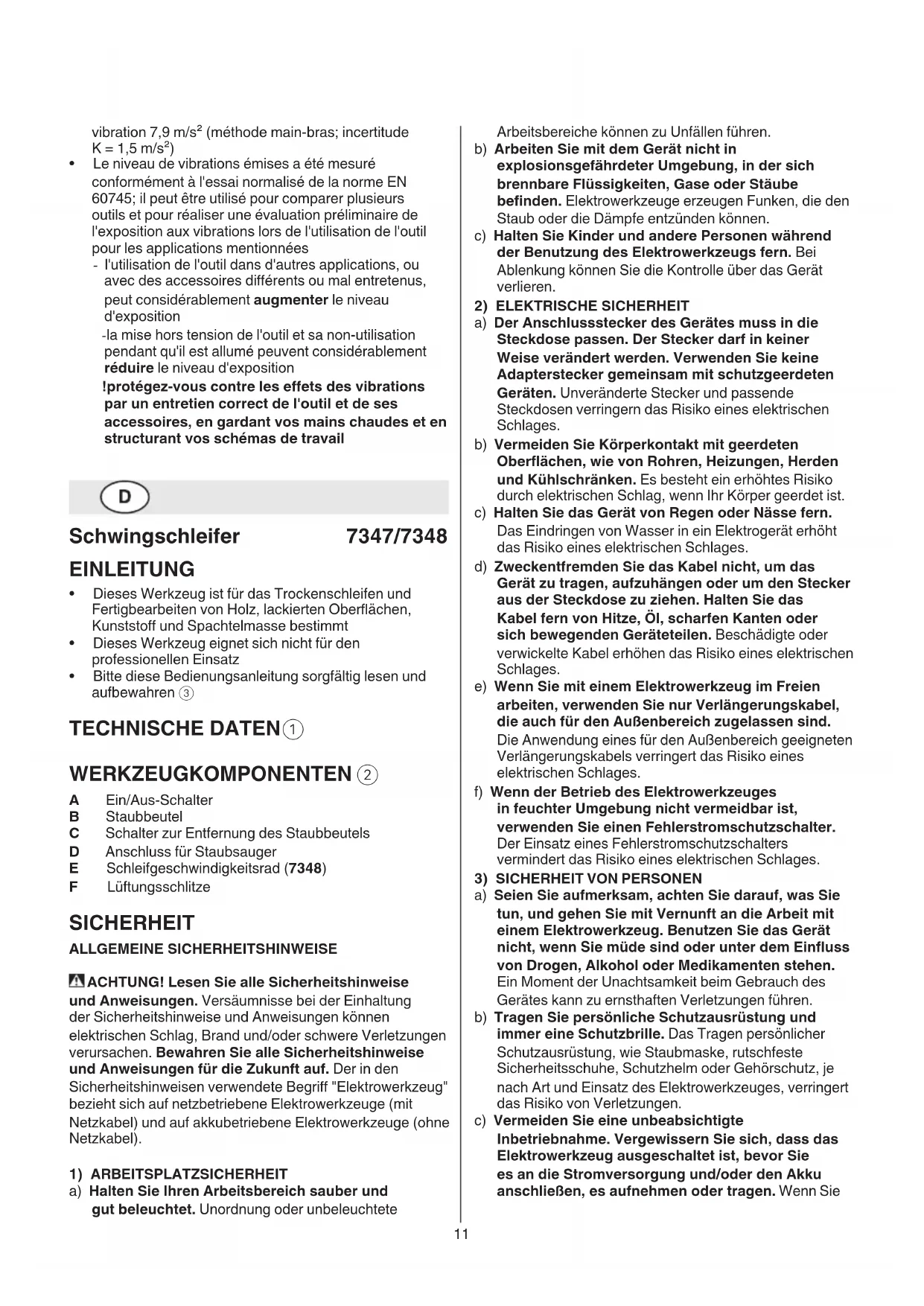

BEDIENUNGSANLEITUNG 7348 AA SKIL

• Dieses Werkzeug ist für das Trockenschleifen und

Fertigbearbeiten von Holz, lackierten Oberächen,

Kunststo und Spachtelmasse bestimmt

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Bitte diese Bedienungsanleitung sorgfältig lesen und

C Schalter zur Entfernung des Staubbeutels

D Anschluss für Staubsauger

E Schleifgeschwindigkeitsrad (7348)

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen können

elektrischen Schlag, Brand und/oder schwere Verletzungen

verursachen. Bewahren Sie alle Sicherheitshinweise

und Anweisungen für die Zukunft auf. Der in den

Sicherheitshinweisen verwendete Begri "Elektrowerkzeug"

bezieht sich auf netzbetriebene Elektrowerkzeuge (mit

Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Gerät nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

benden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeugs fern. Bei

Ablenkung können Sie die Kontrolle über das Gerät

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Gerätes muss in die

Steckdose passen. Der Stecker darf in keiner

Weise verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Geräten. Unveränderte Stecker und passende

Steckdosen verringern das Risiko eines elektrischen

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberächen,wievonRohren,Heizungen,Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Gerät von Regen oder Nässe fern.

Das Eindringen von Wasser in ein Elektrogerät erhöht

das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das

Gerät zu tragen, aufzuhängen oder um den Stecker

aus der Steckdose zu ziehen. Halten Sie das

Kabel fern von Hitze, Öl, scharfen Kanten oder

sich bewegenden Geräteteilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges

in feuchter Umgebung nicht vermeidbar ist,

verwenden Sie einen Fehlerstromschutzschalter.

Der Einsatz eines Fehlerstromschutzschalters

vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie

tun, und gehen Sie mit Vernunft an die Arbeit mit

einem Elektrowerkzeug. Benutzen Sie das Gerät

nicht,wennSiemüdesindoderunterdemEinuss

von Drogen, Alkohol oder Medikamenten stehen.

Ein Moment der Unachtsamkeit beim Gebrauch des

Gerätes kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das

Elektrowerkzeug ausgeschaltet ist, bevor Sie

es an die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie12

beim Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Gerät eingeschaltet an die

Stromversorgung anschließen, kann dies zu Unfällen

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Gerät

einschalten. Ein Werkzeug oder Schlüssel, der sich

in einem drehenden Geräteteil bendet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für einen

sicheren Stand und halten Sie jederzeit das

Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie

keine weite Kleidung oder Schmuck. Halten Sie

Haare, Kleidung und Handschuhe fern von sich

bewegenden Teilen. Lockere Kleidung, Schmuck

oder lange Haare können von sich bewegenden Teilen

g) WennStaubabsaug-und-auangeinrichtungen

montiert werden können, vergewissern Sie

sich, dass diese angeschlossen sind und

richtig verwendet werden. Verwendung einer

Staubabsaugung verringert Gefährdungen durch Staub.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Gerät nicht. Verwenden Sie für

Ihre Arbeit das dafür bestimmte Elektrowerkzeug.

Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich

nicht mehr ein- oder ausschalten lässt, ist gefährlich und

muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose

und/oder entfernen Sie den Akku, bevor Sie

Geräteeinstellungen vornehmen, Zubehörteile

wechseln oder das Gerät weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Gerät nicht benutzen, die mit

diesem nicht vertraut sind oder diese Anweisungen

nicht gelesen haben. Elektrowerkzeuge sind

gefährlich, wenn Sie von unerfahrenen Personen

e) PegenSiedasGerätmitSorgfalt.Kontrollieren

Sie, ob bewegliche Geräteteile einwandfrei

funktionieren und nicht klemmen, ob Teile

gebrochen oder so beschädigt sind, dass die

Funktion des Gerätes beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des Geräts

reparieren. Viele Unfälle haben ihre Ursache in

schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

a) LassenSieIhrGerätnurvonqualiziertem

FachpersonalundnurmitOriginal-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die

Sicherheit des Geräts erhalten bleibt.

SICHERHEITSHINWEISE FÜR SCHLEIFER ALLGEMEINES

• Der Benutzer dieses Werkzeuges sollte älter als 16

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Werkzeug nicht weiter verwenden, wenn das

Kabel beschädigt ist; lassen Sie dieses von einem

anerkannten Elektrofachmann ersetzen

• Dieses Werkzeug ist für Naßschleifen nicht geeignet

• Staub von Materialien wie Farbe, die Blei enthält,

einigen Holzarten, Mineralien und Metall kann schädlich

sein (Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen

Sie eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie

eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes

Verbrauchsmaterial gültigen nationalen

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Beim Schleifen von Metall entstehen Funken;

verwenden Sie den Staubbeutel nicht und halten Sie

andere Personen sowie brennbare Materialien von

Ihrem Arbeitsbereich fern

• Reinigen Sie regelmäßig die Lüftungsschlitze Ihres

Elektrowerkzeugs (das Motorgebläse zieht Staub

in das Gehäuse, und eine starke Ansammlung von

Metallstaub kann elektrische Gefahren verursache)

• Ziehen Sie grundsätzlich den Netzstecker, bevor

Sie beliebige Änderungen an den Einstellungen

oder einen Zubehörwechsel vornehmen

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör

• Verwenden Sie verschlissene, eingerissene oder stark

zugesetzte Schleifpapiere nicht weiter

• Stets nachprüfen, daß die Netzspannung mit der auf

dem Typenschild des Werkzeuges angegebenen

Spannung übereinstimmt

• Beschädigungen durch Schrauben, Nägel und

ähnliches an Ihrem Werkstück vermelden; diese vor

Arbeitsbeginn entfernen13

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

WÄHREND DER ANWENDUNG

• Der Geräuschpegel beim Arbeiten kann 85 dB(A)

überschreiten; Gehörschutz tragen

• Tragen Sie Schutzhandschuhe, Schutzbrille,

enganliegende Kleidung und Haarschutz (bei langen

• Das Kabel immer von umlaufenden Teilen des

Werkzeuges fernhalten; das Kabel nach hinten vom

• Nicht mit dem laufenden Schleifpapier in Berührung

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

• Schleifpapierbefestigung

! Netzstecker ziehen

- falls nötig, Schleifteller zuerst säubern

! die Löcher im Schleifpapier sollten mit denen der

Schleifplatte übereinstimmen

! für die Staubabsaugung brauchen Sie gelochtes

! benutzen Sie das Werkzeug nur wenn die

gesamteSchleiächemitSchleifpapierbedeckt

! abgenutztes Schleifpapier rechtzeitig erneuern

- Werkzeug ein-/ausschalten durch Schalter A

vorn/rückwärts zu schieben

! bevordieSchleiächedasWerkstückberührt,

muß Ihr Werkzeug erst eingeschaltet werden

! vor dem Ausschalten des Werkzeuges sollte

dieses vom Werkstück abgenommen werden

! regelmäßige Entleerung des Staubbeutels B

sorgt für optimale Staubaufnahme

- entfernen Sie den Staubbeutel B indem Sie den Knopf

drücken C und ihn in dieser Position halten, während

Sie den Staubbeutel nach hinten ziehen

- Staubbeutel B durch Zurückschieben einsetzen; beim

Einrasten muss ein Klicken hörbar sein

- wenn der Staubsauger benutzt wird, Staubbeutel

entfernen B und Staubsauger an D anschließen

! Staubbeutel/Staubsauger nicht verwenden beim

Schleifen von Metall

• Drehzahlregelung (7348)

Für optimale Schleifergebnisse auf verschiedenen

können Sie die gewünschte

Schleifgeschwindigkeit einstellen

- die Arbeitsgeschwindigkeit muß der Körnung des

Schleifpapiers angepaßt werden

- probieren Sie vor Arbeitsbeginn die optimale

Geschwindigkeit und Körnung an einem Probematerial

• Halten und Führen des Werkzeuges

! Werkzeug beim Arbeiten immer am grauen

- halten Sie Ihr Werkzeug parallel zu der zu

bearbeitenden Oberäche

- nicht zu viel Druck auf das Werkzeug ausüben; lassen

Sie das Werkzeug für Sie arbeiten

- verkanten Sie das Werkzeug nicht, damit ungewollte

Schleifspuren vermieden werden

- Lüftungsschlitze F

- die Abtragsleistung wird durch die Wahl

des Schleifpapiers, die vorgewählte

Schleifgeschwindigkeit und den Anpressdruck

! eine Erhöhung des Anpressdruckes führt nicht

zueinerhöherenSchleieistung,sondernzu

stärkerem Verschleiß des Werkzeuges und des

! nie mit demselben Schleifpapier Holz und Metall

• Bewegen Sie das Werkzeug in geraden Bewegungen

entlang der Maserung

- für das Abschleifen von unbehandelten

- für extra feinen Endschli

• Nie mit demselben Schleifpapier Holz und Metall

• Empfohlene Schleifpapierkörnung

- zum Entfernen von Farbe und zum Schleifen von

extrem rohem Holz grobe Körnungsgrößen (40, 60)

- zum Schleifen von Rohholz oder einfachem Holz

mittlere Körnungsgrößen (80, 100, 120) verwenden

- zum Glätten von Holz und Oberächen mit alter Farbe

sowie zum Trockenschleifen von unbehandelten

Holzoberächen feine Körnungsgrößen (180, 240,

! immer zuerst an einem Probestück ausprobieren

• Verwenden Sie verschiedene Körnunggröße wenn die

zu bearbeitende Oberäche roh ist:

- schleifen Sie anfangs mit der Grob- oder

- beenden Sie mit der Feinkörnung

• Für mehr Tips siehe www.skil.com

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber

(insbesondere die Lüftungsschlitze F

- anhaftenden Schleifstaub mit einem Pinsel entfernen

! Netzstecker vor dem Säubern ziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen14

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste SKIL-

Vertragswerkstätte senden (die Anschriften so wie die

Ersatzteilzeichnung des Werkzeuges nden Sie unter

• Elektrowerkzeuge, Zubehör und Verpackungen

nicht in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2012/19/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol

-KONFORMITÄTSERKLÄRUNG

• Wir erklären in alleiniger Verantwortung, daß das

unter "Technische Daten" beschriebene Produkt mit

den folgenden Normen oder normativen Dokumenten

übereinstimmt: EN 60745, EN 61000, EN 55014, gemäß

den Bestimmungen der Richtlinien 2004/108/EG,

2006/42/EG, 2011/65/EU

• Technische Unterlagen bei: SKIL Europe BV (PT-SEU/

• Gemessen gemäß EN 60745 beträgt der

Schalldruckpegel dieses Gerätes 85 dB(A) und der

Schalleistungspegel 96 dB(A) (Standardabweichung:

3 dB), und die Vibration 7,9 m/s² (Hand-Arm Methode;

Unsicherheit K = 1,5 m/s²)

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 60745 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des

Werkzeugs für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist,

oder wenn es läuft aber eigentlich nicht eingesetzt

wird, können die Expositionsstufe erheblich

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und

des Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

Vlakschuurmachine 7347/7348

2) ELEKTRISCHE VEILIGHEID
