7348 AA - Zımpara SKIL - Ücretsiz kullanım kılavuzu

Ürün Tipi	Titreşimli zımpara (Schwingschleifer)
Marka	Skil
Model	7348 AA
Güç kaynağı	Şebeke (güç kablosu)
Anma gerilimi	230 V ~ 50 Hz (model etiketine göre)
Anma gücü	250 W (tahmini)
Değişken hız	Evet, seçim tekerleği: yakl. 6.000 – 12.000 titreşim/dk
Zımpara çapı	125 mm (delikli yuvarlak zımpara kağıdı)
Toz toplama	Çıkarılabilir toz torbası + vakum bağlantısı (D 35 mm)
Ses basıncı seviyesi (LpA)	85 dB(A) (EN 60745'e göre)
Ses gücü seviyesi (LWA)	96 dB(A) (EN 60745'e göre)
Titreşim (toplam değer)	7,9 m/s² (el-kol yöntemi, belirsizlik K=1,5 m/s²)
Ağırlık	Yaklaşık 1,5 kg
Boyutlar (U x G x Y)	Yaklaşık 200 x 120 x 150 mm
Kablo uzunluğu	Yaklaşık 2,5 m
Koruma sınıfı	II (çift yalıtım)
Uygun malzemeler	Ahşap, boyalı yüzeyler, plastik, macun (kuru zımparalama)
Profesyonel kullanım	Hayır, ev kullanımı için tasarlanmıştır
Birlikte verilen aksesuarlar	Toz torbası, zımpara kağıtları (versiyona göre)
Bakım	Havalandırma yuvalarının düzenli temizliği; toz torbasının boşaltılması

Sık sorulan sorular - 7348 AA SKIL

Skil 7348 AA'da zımpara kağıdı nasıl değiştirilir?

Önce aleti fişten çekin. Gerekirse plakayı temizleyin. Yeni delikli zımpara kağıdını, delikleri hizalayarak tabana yerleştirin. Tüm yüzeyin kaplandığından emin olun. Etkili emiş için her zaman delikli kağıtlar kullanın.

Toz torbası nasıl boşaltılır?

Çıkarma düğmesine (C) basılı tutarak torbayı (B) geriye doğru çekin. Optimum emiş için düzenli olarak boşaltın. Torbayı geri takmak için kilitlenene kadar itin. Metal zımparalama için torbayı kullanmayın.

Zımpara ile birlikte vakum kullanabilir miyim?

Evet. Toz torbasını (B) çıkarın ve vakumunuzu belirtilen bağlantıya (D) takın. Uygun bir vakum kullanın. Kıvılcım riski nedeniyle metal zımparalama için vakum kullanmayın.

Zımpara hızı nasıl ayarlanır?

Malzemeye uygun hızı seçmek için hız seçim tekerleğini (E) kullanın. Ham ahşap için yüksek hız; ince cilalama için düşük hız kullanın. Başlamadan önce bir atık parça üzerinde test edin.

Temel güvenlik önlemleri nelerdir?

Her zaman koruyucu gözlük ve toz maskesi takın. Aleti nemli veya patlayıcı ortamda kullanmayın. Herhangi bir ayar yapmadan önce aletin fişini çekin. Kabloyu hareketli parçalardan uzak tutun. Ses seviyesi 85 dB(A)'yı aşabileceğinden kulak koruyucu kullanın.

Skil 7348 AA ile hangi malzemeleri zımparalayabilirim?

Bu alet ahşap, boyalı yüzeyler, plastik ve macunun kuru zımparalanması için tasarlanmıştır. Asbest, su geçirmez yüzeyler veya önlem alınmamış metaller (kıvılcım) üzerinde kullanmayın.

Zımpara anormal şekilde titrerse ne yapmalıyım?

Aşırı titreşim, aşınmış veya yanlış takılmış zımpara kağıdı, dengesiz plaka veya kirlenme belirtisi olabilir. Kağıdın durumunu kontrol edin, plakayı ve havalandırma yuvalarını temizleyin. Sorun devam ederse Skil satış sonrası servisine başvurun.

Skil 7348 AA zımparamın bakımı nasıl yapılır?

Temizlikten önce aletin fişini çekin. Aşırı ısınmayı önlemek için havalandırma yuvalarını (F) düzenli olarak bir fırça ile temizleyin. Her kullanımdan sonra toz torbasını boşaltın. Çözücü kullanmayın.

Yedek parçaları nerede bulabilir veya aleti nerede tamir ettirebilirim?

Tamirleri Skil yetkili servis merkezine emanet edin. Aleti sökmeden satın alma belgenizle birlikte iade edin. Adresler ve patlatılmış görünüm www.skil.com adresinde mevcuttur. Yalnızca orijinal Skil aksesuarları kullanın.

Zımpara nasıl doğru şekilde saklanır?

Kullanımdan sonra motoru kapatın ve hareketli parçaların tamamen durmasını bekleyin. Aleti kuru bir yerde, çocukların erişemeyeceği şekilde saklayın. Kabloyu bükmeden sarın. Saklamadan önce aleti temizleyin.

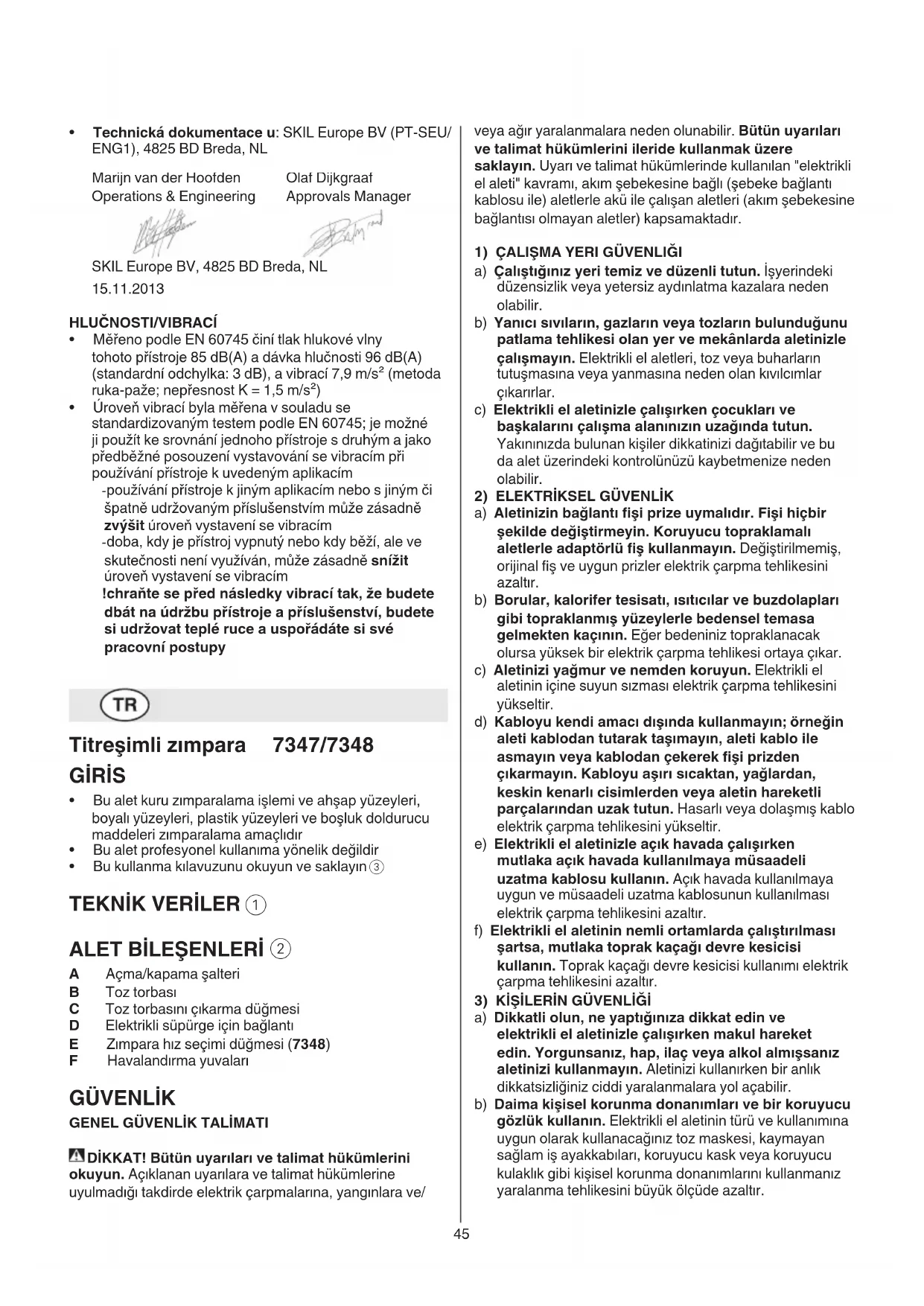

KULLANIM KILAVUZU 7348 AA SKIL

• Bu alet kuru zimparalama islemi ve ahsap yüezyleri, boyali yüezyleri, plastik yüezyleri ve boşluk doldurucu maddeleri zimparalama amaçlıdir
• Bu alet profesyonel kullanim yönelik degildir
• Bu kullanma kilavuzunu okuyun ve saklayin ③

TEKNiK VERiLER ①

ALET BILESENSLERI ②

A Açma/kapama salteri
B Toz torbasi
C Toz torbasini cikarma dugmesi
D Elektrikli supürge icin baglanti
E Zimpara hiz seci imi duqmesi (7348)
F Havalandirma yuvalari

GÜVENLIK GENEL GÜVENLIK TALİMATI

A DIKKAT! Butün uyarilari ve talimat hukumlerini okuyun. Açıklanan uyarilara ve talimat hukumlere uyulmadigi takdirde elektrik carpmalarina, yangınlara ve/

veya aigr yaralanmalarana neden olunabilir. Butun uyarilari ve talimat hukumlerini ileride kullanmak uzere saklayin. Uyar ve talimat hukumlerinde kullanilan "elektrkli el aleti" kavrami, akim sebekesine bagli (sebeke baglanti kablosu ile) aletlerle akü ile calisan aletleri (akim sebekesine baglantisi olmayan aletler) kapsamaktadir.

1) CALISMA YERI GUVENLIGI

a) Calistiginiz yeri temiz ve duzenli tutun. Isyerindeki duzensizlik veya yetersiz aydinlatma kazalara neden olabilir.
b) Yanici sivilarin, gazlarin veya tozlarin bulundugunu patlama tehlikesi olan yer ve mekanlarda aletinizle calismayin. Elektriki el aleleri, toz veya buharlarin tutusmasina veya yanmasina neden olan kivilcimlar cikarirlar.
c) Elektrikli el aletinizle calisirken cocuklari ve baskalarini calisma alaninizin uzaginda tutun. Yakininizda bulunan kisiler dikkatinizi dagitabilir ve bu da alet uzerindeki kontrolunuzu kaybetmenize neden olabilir.

2) ELEKTRIKSEL GUVENLIK

a) Aletinizin böglanti fişi prize uymaldir. Fisi hcbir sekilde degistirmeyin. Koruyucu topraklamali aletlerle adaptorlu fiş kullanmayin. Değistirilmemis, original fiş ve uygün prerizler elektrik carpma tehlikesini azaltir.

b) Borular, kalorifer tesisati, isticlar ve buzdalaplari gibi topraklanmis yüzeylerle bedensel temasa gelmekten kaçınin. Eger bedeniniz topraklanacak olursa yüksek bir elektrik carpma tehlikesi ortaya Çikar.

c) Aletinizi yagmur ve nemden koruyun. Elektrikli el aletinin icine suyun sizmasi elektrik carpma tehlikesini yuksaltir.

d) Kabloyu kendi amaci disinda kullanmayin; orneigin aleti kablodan tutarak taismayin, aleti kablo ile asmayin vya kablodan cekerek fişi prisden cikarmayin. Kabloyu asiri sicaktan, yaqlardan, keskin kenarl cisimlerden veya aletin hareketli parcalarindan uzak tutun. Hasarl veya dolaşmis kablo elektrik carpma tehlikesini yükseltir.

e) Elektrikli aletinizle açık havada calisirken mutlaka açık havada kullanilmaya鬆aadeli uzatma kablosu kullanin. Açık havada kullanilmaya uygun ve鬆aadeli uzatma kablosunun kullanilmasi elektrik carpma tehlikesini azaltır.

f) Elektrikli el aletinin nemli ortamlarda calistirilmasi sartsa, mutlaka toprak kacaigi devre kesicisi kullanin. Toprak kacaigi devre kesicisi kullanimi elektrik carpma tehlikesini azaltir.

3) KIsILERIN GUVENLIJI

a) Dikkatli olun, ne yaptiginiza dikkat edin ve elektrikli el aletinizle calisirken makul hareket edin. Yorgunsaniz, hap, ilac veya alkol almisstaniz aletinizi kullanmayin. Aletinizi kullanirken bir anlik dikkatsizliginiz ciddi yaralanmalara yol acabilir.
b) Daima kisesel korunma donanimlari ve bir koruyucu gozluk kullanin. Elektrikli el aletinin turu ve kullanimina uygun olarak kullanacaginiz toz maskesi, kaymayan saglam is ayakkabilari, koruyucu kask vya koruyucu kulaklik gibi kisesel korunma donanimlarini kullanmaniz yaralanma tehlikesini buyuk olcude azaltir.

c) Aleti yanlisi kla calistirmaktan kaçınin. Akim ikmal sebekesine ve/veya aküye baglamadan, elinize alip tasmadan once elektrikli el aletinin kapali durumda oldugundan emin olun. Elektrikli el aleti parmagıniz salter üzerinde dururken tasırsaniz ve alet açıkken fişi prize tokarsaniz kazalara neden olabilirsiniz.
d) Aleti calistirmadan once ayar aleterini veya tornavidalari aletten uzaklastirin. Donen alet parcasina temas halinde bulunan bir uç veya anahtar yaralanmalara neden olabilir.
e) Kendinize cok fazla guvenmeyin. Durusunuzun guvenli olmasina dikkat edin ve daima dengenizi koruyun. Bu sayede aletinizi beklenmedik durumlarda daha iyi kontrl edersiniz.
f) Uygun is giysileri giyin. Calisirken cok bol giysiler giymeyin ve takı takmayin. Saçlarinizi, giysilerinizi ve eldivenlerinizi aletin hareketli parçalarindan uzak tutun. Bol giysiler, taklar veya uzun-SAÇar aletin hareketli parçaları tarafindan tutulabilir.
g) Aletinize toz emme donanimi ve toz tutma donanimi takilabiliyorsa, bunlarin bagli olup olmadigi ne doogr u islev gorp gormediklerini konrol edin. Toz emme donanimin kullanimi tozdan kaynalanabilecek tehlikeleri azaltir.
4) ELEKTRIKLI EL ALETLERIYLE DIKKATLICALISMAK VE ALETI DOGRU KULLANMAK
a) Aletinizi asiri olcüde zorlamayin. Isinize uygun elektrikli el aletini kullanin. Uygun elektrikli el aleti ile belirtilen performans alaninda daha iyi vedaughteri calisirsiniz.
b) Açma/kapama Şalteri anizali olan elektrikli el aletini kullanmayin. Açilip kapanamayan bir elektrikli el aleti tehlikelidir ve onarilmasi gerekir.
c) Alette bir ayarlama islemine baslamadan ve/veya akuyu cikarmadan once, herhangi bir aksesuari degistirken veya aleti elinizden birakirken fisi prisden cekin. Bu onlem, aletin kontrolunuz disinda ve istenmeden calismasini onler.
d) Kullanim disinda ilen elektrikli el aletinizi;cocuklarin ulasamayacaigi bir yerde saklayin. Aleti kullanmayi bilmeyen veya bu guvenlik talimatini okumayan kisilerin aleti kullanmasina izin vermeyin.Denyimsiz kisiler tarafindan kullanildiklari takdirde elektrikli el aletleri tehlaki olabilirler.
e) Aletinizin bakimini ozenle yapin. Aletin hareketli parçalarinin kusursuz ilevGORup gormediklerini ve sikişmadiklarini, parçalarinin kırık veya hasarli olup olmadiklarini kontrol edin, aksi takdirde alet islevini tam olarak yerine getiremez. Aletinizi kullanmadan once hasarli parçalarini onartin. Birçok,is kazasi alelerin kotu ve yetersiz bakimindan kaynaklanir.
f) Kesici uzclar keskin ve temiz tutun. Iyi bakim gormus kesici uzlar daha ender sikisirlar ve daha iyi yonlendirilirler.
g) Elektrikli el aletlerini, aksesuari, uclari ve benzerlerini bu guvenlik talimatina uygun olarak kullanin. Aletinizi kullanirken calisma kosullarini ve yaptiginiz isi daima dikkate alin. Elektrikli el aletlerini Kendileri icin ongorulen islerin disinda kullanmak tehlikeli durumlarin ortaya cikmasina neden olabilir.
5) SERVIS
a) Aletinizi sadece uzman bir elemana ve original

yedek parçalar kullandirarak onartin. Böylelikle aletin güvenligini korumu olursunuz.

ZIMPARALARA IÇIN GÜVENLIK TALİMATI

GENEL

• Bu alet 16 yangin in altindaki kisiler tarafindan kullanimamalidir
  Tamamen kusursuz ve güvenli 16 Amp uzatma kabolari kullanin
  Kordon hasarli iken cihazi kesinlikle kullanmayiniz; uzman bir kisi tarafindan degistirtiniz
• Bu alet sulu zimparalama islerine uygun degildir
  Kursun iceren boya, bazı ahçap türleri, mineral ve metal gibi malzemelerden Çikan toz zararlı olabilir (tozla temasta bulunulması veya solunması operatörde veya)yakinda bulunan kılıderde alerjik reaksiyonlara ve/ veya solunum yolu hastaliklarina neden olabilir); toz maskesi takın ve toz ekstraksiyon cihazıyla calisin (bağlanabiliyorsa)
• Bazı toz tipleri (örneğin meş ve kayın ağaci tozu), bilhassa ahşap yenileme katkı maddeleriyle birlikte, karsinojenik olarak sinflandırilir; toz maskesi takın ve toz ekstraksiyon cihazı ile calisin (baçlanabiliyorsa)
• Çalşmak istediginiz malzemelerin, toz ile ilgili ulusal taleplerini takip ediniz
• Bu aletle asbest iceren malzemeleri islemeyin (asbest kanserojen bir madde kabul edilir)
• Metalleri zimparalarken sirasinda kivilcimlar olusur; toz turbasi supurgesi kullanmayin ve diger calisanlar ve yanici malzemeleri calisma alaninizdan uzak tutunuz
• Elektrikli el aletinizin havalandirma deliklerini duzenli olarak temizleyin (motor fani tozlari aletin govdesine ceker ve biriken metal tozlari elektrik carpmasina neden olabilir)
  Istediginiz ayar degisikliklerini ve aksesuar degisikliklerini yapmadan once mutlaka sebeke fisini prisden cekin

AKSESUARLAR

• SKIL sadece orjinal aksesuarlar kullanildiginda aletin dizgün calismasini garantı eder
  Asinmis, yirtilmis veya gozenekleri asiri olcude dolmus zimpara kagtilarini kullanmayin

KULLANMADAN ONCE

Güç geriliminin, aletin özellik plakasinda belirtilen voltaj degeriyle ayni olduğunu sik sik kontrol edin
- Is parçasinin vida, civi ve benzeri malzeme tarafindan hasar gormemesi icin dikkatli olun; calismayasciousamadan once bunlari cikartin
- Calistiginiz parcayi sabitleyin (kiskaclarla ya da mengeneyle sabitlenmis bir is parcasi elle tutulan isten daha guvenilirdir)

KULLANIM SIRASINDA

Cihaz calisirken gurultu seviyesi 85 dB(A) desibele kadar cikabilir; kulak koruyucu kullaniniz
- Koruyucu is eldivenleri giyin, koruyucu gozluk, dar giysiler ve saç koruyucu (saçlarıniz uzunsa)
Kabloyu her zaman aletin hareketli parcalirndan uzak tutun; kabloyu arka tarafta araçtan uzakta bulundurun
- Hareket halindeki zimpara kagidini dokunmayin
- Elektrisel veya mekaniksel hatali calisma durumunda aleti hemen kapatin ve fisi cekin
- Eger cihazi kullanirken kordon hasarGORr yada kesisilirse, kordona kesinlikle dokunmayiniz ve derhal fisi cekiniz

KULLANIMDAN SONRA

• Aletinizi birakip gitmeden once mutlaka kapatin ve doner parçaların tam olarak durması bekleyin

KULLANIM

Zimpara kagidi tespiti 4 Isebeke fisini cekin -eger gerekiyorsa onceden zimpara tablasini temizleyin Izimpara kagidinin delikleri zimpara levhasinin deliklerine uymaldir!toz emdirme icin delikli zimpara kagitlarina ihtiyaciniz vardir Ialetin daima tum zimparalama yuzeyini zimpara kagidi ile kaplayarak kullanin Iasinmis zimpara kagitlarini zamaninda yenileyin
- Açma / kapama salteri - aleti açık/kapalı konuma A② salterini ileriye/gerije getirerek calistirabilirsiniz !aletin zimparalama yüzyi is parcasina temas etmeden once aletin calistirilmasi gerekir !aleti kapatmadan once is parçası üzerinden kaldırın
Toz emme 5!toz torbasinB duzenli olarak temizlenmesi toztutma kapasitesini optimal duzeyde tutar-Cdugmeye basarak B toz torbasini cikarin ve toztorbasini geri cekerken dugmeyi bu sekilde tutun-toz torbasini B yerine oturana dek gerije kaydirarakyerlesterin-elektrikli supurge kullanmak icin B toz torbasini cikarinve elektrikli supurgeyi baglantiya D takin!metalleri zimparalarken toz torbasi/elektiriksupurgesini kullanmayin
- Hiz kontrolü (7348)
Çesitli malzemelerde optimal zimpara sonucu icin
-tespit duğmesi E ② yarıdlı ile istedügeniz zimpara
hizinı ayarlayabilirsiniz
-calisma hizi zimpara kagensin kum kalınligina
uyarlanmaldir
-calismaya baslamadan.Once bir deney malzemesis
üzerinde optimal hizi ve kum kalınligini kontrol edir
Aletin tutulmasi ve kullanilmasi ⑥ !calisma esnasindo, aleti daima gri renkli bölgel(er)den tutun(uz)

• aleti, islediginiz yüzeye paralel olarak tutun
  -alete cok fazla baski uygulamayin, birakin alet sizin icin calissin

• aletin yüzeye olan paralelligini bozmayin, akti takdirde islenen yüzeyde istem Meyen zimpara izleri olusur -havalandirma yuvalarini F ② aqik tutun

Zimparalama -zimparalamada, kazidiginiz malzeme miktarini belirleyen unsurlar, zimpara kagidi secimi, onceden segilmis zimparalama hizi ve uygulanan basinc kuvvetidir !calisirken asiri olcude basinc uygulama yuksek bir zimpara performansi saglamaz, tam tersine zimpara aletinin ve zimpara kagidinin onemli olcude yipranmasina neden olur!ayin zimpara kagidini ile hiçbir zaman hem tahta, hem de metalleri zimparalamayin

UYGULAMA

• Aleti malzeme elyafi yönunde diz olarak hareket ettirerek
• ham tahtalarin ust yüeyleerini duzeltebilirsiniz
• en ince perdahi yapabilirsiniz
• Ayin zimpara kagidini ile hiçbir zaman hem tahta, hem de metalleri zimparalamayin
• Önerilen zimpara kàğidi kum kalınliklanı
• boya çikarmak ve son derece purüzlü odunlar
• zimparalamak icin kalın boyda kum (40, 60) kullanın
• purüzlü ve diz odunlar zimparalamak icin orta boy
• kum (80, 100, 120) kullanın
• odun ve yüzeyleri eski bir boya ile dizeltmek ve çiplak
• odunlar cilalamak icin ince boy kum (180, 240, 320)
• kullanın

!başlangıctadaima birdeneme parçasi üzerinde deneme yapın

• Islediginiz yuzey ham ise cesisli kum buyuklugundeki zimpara kagtlarikullanin: -baslangiata iri veya ortakum buyuklugundeki zimpara kagtlarile calisin -isin sonunda ince kum kalinligindaki zimpara kagtlarikullanin
  Daha fazla ipucu icin www.skil.com sitesini gezin

BAKIM / SERVIS

• Bu alet profesyonel kullanima yönelik degildir
• Aleti ve kablosunu daima temiz tutun (özellikle havalandirma yuvararini F ②) -yapan zimpara tozunu bir firca ile temizleyin !temizlemeden once, cihazin fisini prisden cekin
• Dikkatli bucimde yurutulen uretim ve test yontemlerine ragmen aleti ariza yapacak olursa, onarim SKIL elektrikli aletleri icin yetkili bir serviste yapilmaldir -aleti ambajyla birlikte satin alma belgenizide ekleyerek saticiniza veya en yakin SKIL servisine ulastirin (adresler ve aletin servis semalari www.skil.com adresinde listelenmistir)

CEVRE

Elektrikl aletlerini, aksesuarlar ve ambalajlar evdekicop kutusuna atmayiniz (sadece AB ülkeeri icin) -kullanlmis elektrikl aletleri, elektrik ve elektronikl es cihazlar hakkindaki 2012/19/EC Avrupa yonergelerin gore ve bu yonergeler ulusal hukuk kurallarina gore uyarlanarak, ayri olarak toplanmali ve cevre sartlarina uygun bir sekilde tekrar degerlendirmeve gonderilmelidir -sembol size bunu animsatmaldir

C EUYGUNLUK BEYANI

Tek sorumlu olarak "Teknik veriler" böllumunde tanımlanan urünün asağidaki norm veya normatif belgelere uygunlugunuBegan ederiz:EN 60745,EN 61000, EN 55014 yönetmelik hukumleri uyarınca 2004/108/EG,2006/42/EG,2011/65/EU

Teknik belgelerin bulundugu merkez: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Ölçülen EN 60745 gore ses basinci bu makinanin seviyesi 85 dB(A) ve calisma sirasindaki gürultü 96 dB(A) (standart sapma: 3 dB), ve titresim 7,9m / s^2 (el-kol metodu; tolerans K = 1,5m / s^2
  Titresim emisyon seviyesi EN 60745'te sunulan standart teste gore olculmustur; bu seviye, bir aleti bir baskasiyla karilastirmak amaciyla va aletin sos konusu uygulamalarda kullanilmasi sirasinda titresime maruz kalma derecesinin on degerlendirmesi olarak kullanilabilir -aletin farkli uygulamalar icin veya farkli ya da bakimi yetersiz yapilmigi aksesuarlarla kullanilmasi, maruz kalma seviyesini belirgin biçimde artirabilir -aletin kapali oldugu veya calistigi ancakGPCK anlamda iş yapmadiigi zamanlarda, maruz kalma seviyesi belirgin biçimde azalabilir !aletin ve aksesuarlarinin bakiminip yaparak, ellerinizi sicut tutarak ve is modellerinizi duzenleyerek kendinizi titresimin etkilerinden koruyun
