Soort product	Excentrische schuurmachine (Schwingschleifer)
Merk	Skil
Model	7348 AA
Voeding	Netstroom (stroomkabel)
Nominale spanning	230 V ~ 50 Hz (volgens typeplaatje)
Nominaal vermogen	250 W (schatting)
Variabele snelheid	Ja, snelheidsregelaar: ca. 6.000 – 12.000 trillingen/min
Schuurdiameter	125 mm (ronde geperforeerde schuurpapier)
Stofafzuiging	Afneembare stofzak + aansluiting voor stofzuiger (35 mm)
Geluidsdrukniveau (LpA)	85 dB(A) volgens EN 60745
Geluidsvermogenniveau (LWA)	96 dB(A) volgens EN 60745
Trillingen (totale waarde)	7,9 m/s² (hand-arm methode, onzekerheid K=1,5 m/s²)
Gewicht	Ongeveer 1,5 kg
Afmetingen (L x B x H)	Ongeveer 200 x 120 x 150 mm
Kabellengte	Ongeveer 2,5 m
Beschermingsklasse	II (dubbele isolatie)
Geschikte materialen	Hout, geverfde oppervlakken, kunststof, plamuur (droog schuren)
Professioneel gebruik	Nee, gereedschap bestemd voor huishoudelijk gebruik
Meegeleverde accessoires	Stofzak, schuurpapier (afhankelijk van versie)
Onderhoud	Regelmatig reinigen van ventilatiesleuven; legen van de stofzak

Veelgestelde vragen - 7348 AA SKIL

Hoe vervang ik het schuurpapier op de Skil 7348 AA?

Koppel eerst het gereedschap los. Reinig indien nodig de schotel. Plaats het nieuwe geperforeerde schuurpapier op de zool en lijn de gaten uit. Zorg dat het hele oppervlak bedekt is. Gebruik altijd geperforeerde vellen voor een effectieve afzuiging.

Hoe leeg ik de stofzak?

Druk op de ontgrendelknop (C) en houd deze ingedrukt terwijl u de zak (B) naar achteren trekt. Leeg hem regelmatig voor een optimale afzuiging. Om de zak terug te plaatsen, duwt u hem tot hij vastklikt. Gebruik de zak niet voor het schuren van metaal.

Kan ik een stofzuiger gebruiken met de schuurmachine?

Ja. Verwijder de stofzak (B) en sluit uw stofzuiger aan op de aansluiting (D). Gebruik een geschikte stofzuiger. Gebruik de stofzuiger niet voor het schuren van metaal vanwege vonkgevaar.

Hoe stel ik de schuursnelheid in?

Gebruik de snelheidsregelaar (E) om de snelheid aan te passen aan het materiaal. Voor ruw hout, gebruik een hoge snelheid; voor fijn polijsten, een lagere snelheid. Test op een reststuk voordat u begint.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril en een stofmasker. Gebruik het gereedschap niet in een vochtige of explosieve omgeving. Koppel het gereedschap los voor elke aanpassing. Houd de kabel uit de buurt van bewegende delen. Draag gehoorbescherming omdat het geluidsniveau boven 85 dB(A) kan komen.

Welke materialen kan ik schuren met de Skil 7348 AA?

Dit gereedschap is ontworpen voor droog schuren van hout, geverfde oppervlakken, kunststof en plamuur. Gebruik het niet op asbest, waterdichte oppervlakken of metaal zonder voorzorgsmaatregelen (vonken).

Wat te doen als de schuurmachine abnormaal trilt?

Overmatige trillingen kunnen duiden op versleten of slecht bevestigd schuurpapier, een onevenwichtige schotel of vervuiling. Controleer de staat van het schuurpapier, reinig de schotel en de ventilatiesleuven. Als het probleem aanhoudt, neem dan contact op met een Skil-servicecentrum.

Hoe onderhoud ik mijn Skil 7348 AA schuurmachine?

Koppel het gereedschap los voor elke reiniging. Reinig regelmatig de ventilatiesleuven (F) met een penseel om oververhitting te voorkomen. Leeg de stofzak na elk gebruik. Gebruik geen oplosmiddelen.

Waar kan ik reserveonderdelen vinden of het gereedschap laten repareren?

Laat reparaties uitvoeren door een erkend Skil-servicecentrum. Stuur het gereedschap ongedemonteerd terug met uw aankoopbewijs. Adressen en de explosietekening zijn beschikbaar op www.skil.com. Gebruik alleen originele Skil-accessoires.

Hoe bewaar ik de schuurmachine correct?

Na gebruik, schakel de motor uit en wacht tot bewegende delen volledig stilstaan. Berg het gereedschap op een droge plaats op, buiten bereik van kinderen. Wikkel de kabel op zonder te knikken. Reinig het gereedschap voor het opbergen.

GEBRUIKSAANWIJZING 7348 AA SKIL

Marijn van der Hoofden

Marijn van der Hoofden

Marijn van der Hoofden Operations & Engineering
Olaf Dijkgraaf
Approvals Manager

SKIL Europe BV, 4825 BD Breda, NL 15.11.2013

GERÄUSCH/VIBRATION

• Deze machine is bestemd voor het droog schuren en polijsten van hout, geverfde oppervlakken, kunststof en plamuur
• Deze machine is Niet bedoeld voor professioneel gebruik
  Lees en bewaar deze gebruiksaanwijizing ③

A Aan/uit schakelaar
B Stofzak
C Knop voor verwijdersen stofzak
D Aansluiting voor stofzuiiger
E Schuursnelheid-instelwieltje (7348)
F Ventilate-openingen

VEILIGHEID

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

LET OP! Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruekte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd.
Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

b) Werk met het gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking konnen brengen.

c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u wordt afgeleid, kurz u de controle over het gereedschap verliezen.

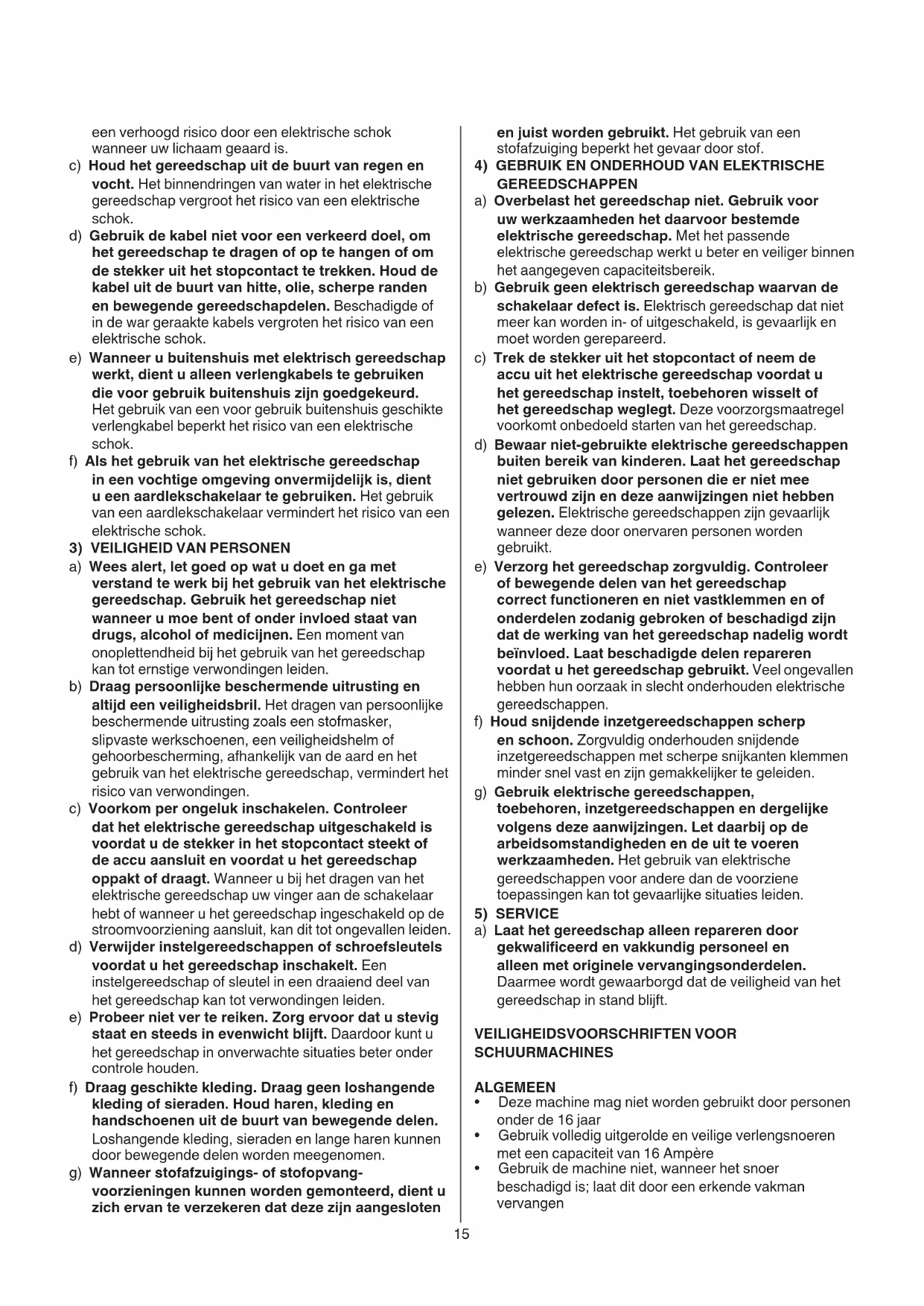

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat

een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.

3) VEILIGHEID VAN PERSONEN

c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlangkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlangkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap nicht wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting en.altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksochoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschap uitgeschakeld isvoordat u de stekker in het stopcontact steekt ofde accu aansluit en voordat u het gereedschapoppakt of draagt. Wanner u bij het dragen van hetelektrische gereedschap uw vinger aan de schakelaarhebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Probeer nicht ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren hunnen door bewegende delen worden meegenomen.
g) Wonneer stofafzigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten

en juist worden gebruikt. Het gebruik van een stofafzuiig beperkt het gevaar door stof.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE GEREEDSCHAPPEN

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiligiber binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet更是 kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het gereedschap.

d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er nicht mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanner deze door onervaren Personen worden gebruikt.

e) Verzorg het gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het gereedschap gezruikt. Veel ongevallen hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.

f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.

g) Gebruik elektrische gereedschappen, toebehoren, inzeitgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situatuies leiden.

5) SERVICE

a) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOORSCHUURMACHINES

ALGEMEEN

• Deze machine mag nicht worden gebrukt door Personen ander de 16JAAR
• Gebruik volledig uitergerolde en veilige verlengsnoeren met een capacititeit van 16 Ampère

• Gebruik de machine Niet, wonneer het snoer beschadigd is; LAST door een erkendevakman verrangen

• Deze machine is nicht geschikt voor schuren met water

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kuren schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten
• Bepaalde soorten stof zich geklassificierd als kankerverwekkend (zoals stof van eiken en beulen), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorzieening als die kan worden aangesloten
• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in alot
• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)
• Bij het schuren van metaal ontstaan vonden; gebruik de stofzak Niet en houd andere personen en brandbaar materiaal van het werkgebied weg
• Reinig regelmatig de ventilatieopengen van het elektrische gereedschap (de motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gezaren veroorzaken)
• Trek.altijd de stekker uit het stopcontact voordat u eeninstelling verandert of een accessoire verwisselt

ACCESSIONS

• SKIL kan alleen een correcte werkung van de machine garanderen, indien originele accessoires worden gezruikt
• Gebruik versleten, gescheurd of ernstig beschadigd schuurpapier nicht meer

VOOR GEBRUIK

• Controller altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning
• Voorkom schade, die kan onstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint
• Zet het werkstuk vast (een werkstuk, dat is vastgezet met klemmen of in een bankschoef, zit steviger vast dan wanner het met de hand worden vastgehonden)

TIJDENS GEBRUIK

Tijdens het werkken kan het geluidsniveau 85 dB(A) overschrijden; draag oorbeschemers
- Draag beschermende handschoenen, veilgheidsbril, nauw sluitende kleding enhaarbescherming (bij lange haren)
- Houd het snoer algijd verwijderd van de bewegende delen van uw machine; richt het snoer maarachten, van de machine weg
- Kom Niet in aanraking met het draaiend schuurpapier
In geval van electrische of mechanische storing, de machine onmiddelijk uitschakelen en de stekkeruit het stopcontact trekken
- Raak het snoer Niet aan, als dit tijdens de werkzaamheden worden beschadigd of doorgesneden, maar trek onmiddelijk de stekker uit het stopcontact

NA GEBRUIK

• Als u de machine wegzet moet de motoruitgeschakeld zich en de bewegende delen tot stilstand zichn gekomen

GEBRUIK

• Bevestigen van schuurpapier
  !trek de stekker uit het stopcontact
  -indien nodig, steunschijf eerst schoonmaken
  !perforatie van het schuurpapier要去 corresponderen met perforatie in de schuurvoet
  !ten behoeve van stofafzuiig ing altijd geperforeerd schuurpapier gebruiken
  !gebruik de machine alleen wanner het hele schuuroppervlak met schuurpapier bedekt is
  !vervang versleten schuurpapier tijdig
  Aan/uit schakelaar -schakel machine aan/uit door schakelaar A ② naarr voren/achteren te schuiven!voordat het schuuroppervlak in aanraking komt met het werkstuk, moet u de machine aanzetten!voordat u de machine uitschakelt, dient u deze van het werkstuk op te lichten
  Stofafzuging 5!ledig stofzak B regelmatig voor optimale stofafzuging -verwijder stofzak B door knop C ingedrukt te houden verwijl u de stofzak maar achefteren trekt -monteer stofzak B door deze terug te schuiven totdat hij vastklikt -bij gebruik van stofzuiger stofzak B verwijderen en stofzuiger op aansluiting D bevestigen!gebruik de stofzak/stofzuiger nicht bij het schuren van metaal
  Toerentalregeling (7348)

Voor optimale schuurresultaten op verschillende materialen

-met weltje E ② kan de gewenste schuursnelheid ingesteld worden
-stel de snelheid in op de te gebruiken korrelgrootte
-zoek, voordat u aan een karwei begint, de optimale snelheid/korrel-combinatie door uitproberen op rest-materialaal

Vasthouden en leiden van de machine ⑥ !houd de machineijdens het werk algtd vast bij het(de) grijs-gekleurde greepvlak(ken)

-geleid uw machine parallel aan het werkoppervlak -oefen Niet te veel druk uit;That de machine het werk voor u doen
-zet uw machine Niet schuin op het werkstuk ter voorkoming van ontgewenste schuursporen -houd ventilatie-openingen F ② onbedekt

Schuren de afnamecapaciteit wordt bepaald door de keuze van het schuurpapier, de vooraf ingestelde schuursnelheid en de aandrukkracht

!het verhogen van de aandrukkracht leidt nicht tot een groter schuurvermogen, maar tot een sterkere slijtage van de machine en het schuurpapier!gebruik nooit hetzelfde schuurpapier voor hout en metaal

TOEPASSINGSADVIES

• Een rechtlijnige beweging met de nerf van het hout mee geeft het beste resultaat

-voor het afwerken van kaal hout

-voir extra fjne afwerking

• Gebruik nooit hetzelfde schuurpapier voor hout en metaal

• Aanbevolen schuurpapierkorrel: -gebruik korrelgroote "grof" voor het verwijderen van verf en schuren van uiterst ruw hout (40, 60)

-gebruik korrelgrootte "middel" voor het schuren van ruw of gewoon hout (80, 100, 120)
-gebruik korrelgrootte "fijn" voor het glad makev van hout en oppervlakken met oude verf evenals voor het afwerken van kaal hout (180, 240, 320)

!altijd eerst uitproberen op een stuk afvalmaterialiaal

• Gebruik verschillende korrelgroottes, wanner het te schuren oppervlak ruw is:
  begin te schuren met korrel grof of middel eindig met korrel fijn
  Voormeer tips zie www.skil.com

ONDERHOUD / SERVICE

• Deze machine is Niet bedoeld voor professioneel gebruik
• Houd machine en snoer algid schoon (met name de ventilatie-openingen F ②)

-veeg acheftergebleven schuurstof met een kwast weg!trek de stekker uit het stopcontact voor het reinigen

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen
• stuur de machine ongedemonteerd, samen met het aankoopbewijs, maar het verkoopadres of het dichtst bijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

MILIEU

• Geef electrisch gereedschap, accessoires en verpakkingen nicht met het huisvuil mee (alleen voor EU-landen)

-volgens de Europese richtig in 2012/19/EG inzake oude electrische en electronische apparaten en de toepassing waar van binnen de nationale wetgeving, dient afgedankt electrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd maar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen

-symbool ⑦ zal u in het afdankstadium hieraan herinneren

C€-CONFORMITEITSVERKLARING

Wij verklaren als alleen verantwoordelijke, dat het onder "Technische gegevens" beschreiben product voldoet aan de volgende normen of normatieve documenten: EN 60745, EN 61000, EN 55014, overeenkomstig de bepalingen van de richtlijnen 2004/108/EG, 2006/42/EG, 2011/65/EU

Technisch dossier bij: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

Marijn van der Hoofden Operations & Engineering

Olaf Dijkgraaf
Approvals Manager

SKIL Europe BV, 4825 BD Breda, NL 15.11.2013

GELUID/VIBRATIE

• Gemeten volgens EN 60745 bedraagt het geluidsdrukniveau van deze machine 85 dB(A) en het geluidsvermogen-niveau 96 dB(A) (standaard devatie: 3 dB), en de vibratie 7,9m / s^2 (hand-arm methode; onzekerheid K = 1,5m / s^2
• Het trillingsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 60745; deze mag worden gezebrukt om twee machines met elkaar te vergelijkken en als voorlopige beordeling van de bloatstelling aan trilling bij gezebruik van de machine voor de vermelde toepasseningen -gebruik van de machine voor andere toepasseningen, of met andere of slecht onderhoven accessoires, kan het bloatstellingsniveauaanzienlijk verhogen -wanner de machine is uitgeschakeld of wanner derze loopt maar geen werk verricht, kan dit het bloatstellingsniveauaanzienlijk reduceren !beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhoven, uw handen warm te houden en uw werkwijze te organiseren
