BEDIENUNGSANLEITUNG 7338 AA SKIL

EU-Konformitätserklärung

Schwingschleifer Sachnummer

Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen

einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und

Verordnungen entsprechen und mit folgenden Normen übereinstimmen.

Technische Unterlagen bei:

EU-conformiteitsverklaring

EU-Konformitätserklärung

Schwingschleifer Sachnummer

Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen

einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und

Verordnungen entsprechen und mit folgenden Normen übereinstimmen.

Technische Unterlagen bei:

EU-conformiteitsverklaring

• Dieses Werkzeug ist für das Trockenschleifen und

Fertigbearbeiten von Holz, lackierten Oberächen,

Kunststo und Spachtelmasse bestimmt

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Bitte diese Bedienungsanleitung sorgfältig lesen und

B Anschluss für Staubsauger

SICHERHEIT ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE WARNUNG Lesen Sie alle Sicherheitshinweise,

Anweisungen, Bebilderungen und technischen

Daten, mit denen dieses Elektrowerkzeug versehen

respectueux de l’environnement13

beim Gebrauch des Elektrowerkzeuges kann zu

ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und

immer eine Schutzbrille. Das Tragen persönlicher

Schutzausrüstung, wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je

nach Art und Einsatz des Elektrowerkzeuges, verringert

das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte

Inbetriebnahme. Vergewissern Sie sich, dass das

Elektrowerkzeug ausgeschaltet ist, bevor Sie

es an die Stromversorgung und/oder den Akku

anschließen, es aufnehmen oder tragen. Wenn Sie

beim Tragen des Elektrowerkzeuges den Finger am

Schalter haben oder das Elektrowerkzeug eingeschaltet

an die Stromversorgung anschließen, kann dies zu

d) Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Elektrowerkzeug

einschalten. Ein Werkzeug oder Schlüssel, der sich in

einem drehenden Elektrowerkzeugeteil bendet, kann zu

Verletzungen führen.

e) Überschätzen Sie sich nicht. Sorgen Sie für

einen sicheren Stand und halten Sie jederzeit

das Gleichgewicht. Dadurch können Sie das

Elektrowerkzeug in unerwarteten Situationen besser

f) Tragen Sie geeignete Kleidung. Tragen Sie keine

weite Kleidung oder Schmuck. Halten Sie Haare und

Kleidung fern von sich bewegenden Teilen. Lockere

Kleidung, Schmuck oder lange Haare können von sich

bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auangeinrichtungen

montiert werden können, vergewissern Sie sich,

dass diese angeschlossen sind und richtig

verwendet werden. Verwendung einer Staubabsaugung

verringert Gefährdungen durch Staub.

h) Wiegen Sie sich nicht in falscher Sicherheit und

setzen Sie sich nicht über die Sicherheitsregeln

für Elektrowerkzeuge hinweg, auch wenn Sie nach

vielfachem Gebrauch mit dem Elektrowerkzeug

vertraut sind. Achtloses Handeln kann binnen

Sekundenbruchteilen zu schweren Verletzungen führen.

4) SORGFÄLTIGER UMGANG UND GEBRAUCH VON ELEKTROWERKZEUGEN

a) Überlasten Sie das Elektrowerkzeug nicht.

Verwenden Sie für Ihre Arbeit das dafür bestimmte

Elektrowerkzeug. Mit dem passenden Elektrowerkzeug

arbeiten Sie besser und sicherer im angegebenen

b) Benutzen Sie kein Elektrowerkzeug, dessen

Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss

c) Ziehen Sie den Stecker aus der Steckdose und/

oder entfernen Sie einen abnehmbaren Akku,

bevor Sie Geräteeinstellungen vornehmen,

Zubehörteile wechseln oder das Elektrowerkzeug

weglegen. Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Elektrowerkzeuges.

d) Bewahren Sie unbenutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern auf. Lassen

Sie Personen das Elektrowerkzeug nicht benutzen,

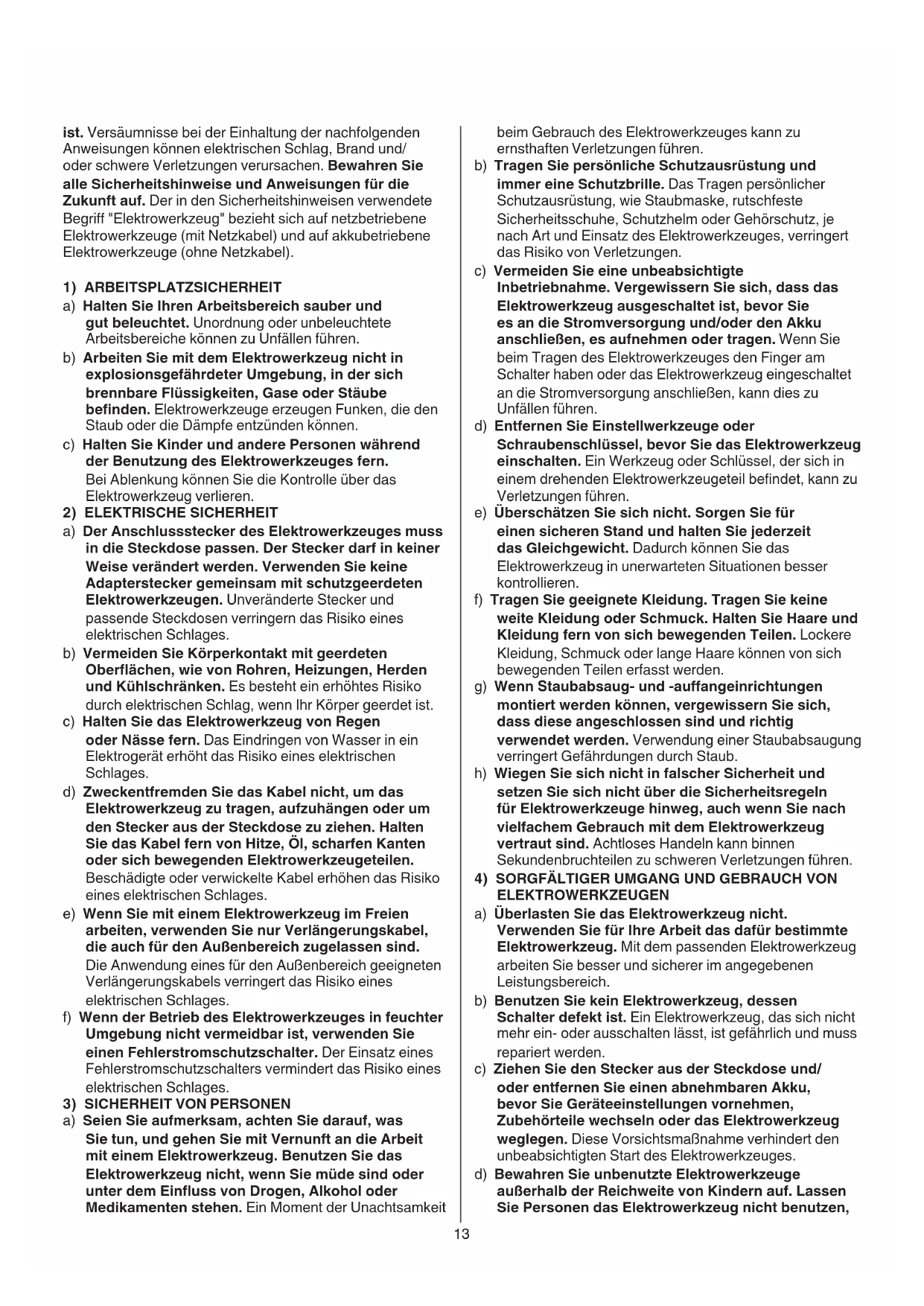

ist. Versäumnisse bei der Einhaltung der nachfolgenden

Anweisungen können elektrischen Schlag, Brand und/

oder schwere Verletzungen verursachen. Bewahren Sie

alle Sicherheitshinweise und Anweisungen für die

Zukunft auf. Der in den Sicherheitshinweisen verwendete

Begri "Elektrowerkzeug" bezieht sich auf netzbetriebene

Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene

Elektrowerkzeuge (ohne Netzkabel).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und

gut beleuchtet. Unordnung oder unbeleuchtete

Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in

explosionsgefährdeter Umgebung, in der sich

brennbare Flüssigkeiten, Gase oder Stäube

benden. Elektrowerkzeuge erzeugen Funken, die den

Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während

der Benutzung des Elektrowerkzeuges fern.

Bei Ablenkung können Sie die Kontrolle über das

Elektrowerkzeug verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss

in die Steckdose passen. Der Stecker darf in keiner

Weise verändert werden. Verwenden Sie keine

Adapterstecker gemeinsam mit schutzgeerdeten

Elektrowerkzeugen. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines

elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten

Oberächen, wie von Rohren, Heizungen, Herden

und Kühlschränken. Es besteht ein erhöhtes Risiko

durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Elektrowerkzeug von Regen

oder Nässe fern. Das Eindringen von Wasser in ein

Elektrogerät erhöht das Risiko eines elektrischen

d) Zweckentfremden Sie das Kabel nicht, um das

Elektrowerkzeug zu tragen, aufzuhängen oder um

den Stecker aus der Steckdose zu ziehen. Halten

Sie das Kabel fern von Hitze, Öl, scharfen Kanten

oder sich bewegenden Elektrowerkzeugeteilen.

Beschädigte oder verwickelte Kabel erhöhen das Risiko

eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien

arbeiten, verwenden Sie nur Verlängerungskabel,

die auch für den Außenbereich zugelassen sind.

Die Anwendung eines für den Außenbereich geeigneten

Verlängerungskabels verringert das Risiko eines

elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie

einen Fehlerstromschutzschalter. Der Einsatz eines

Fehlerstromschutzschalters vermindert das Risiko eines

elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was

Sie tun, und gehen Sie mit Vernunft an die Arbeit

mit einem Elektrowerkzeug. Benutzen Sie das

Elektrowerkzeug nicht, wenn Sie müde sind oder

unter dem Einuss von Drogen, Alkohol oder

Medikamenten stehen. Ein Moment der Unachtsamkeit14

• Bearbeiten Sie kein asbesthaltiges Material (Asbest

gilt als krebserregend)

• Beim Schleifen von Metall entstehen Funken; verwenden

Sie den Staubsauger nicht und halten Sie andere

Personen sowie brennbare Materialien von Ihrem

• Reinigen Sie regelmäßig die Lüftungsschlitze Ihres

Elektrowerkzeugs (das Motorgebläse zieht Staub in das

Gehäuse, und eine starke Ansammlung von Metallstaub

kann elektrische Gefahren verursache)

• Ziehen Sie grundsätzlich den Netzstecker, bevor Sie

beliebige Änderungen an den Einstellungen oder

einen Zubehörwechsel vornehmen

• SKIL kann nur dann die einwandfreie Funktion des

Werkzeuges zusichern, wenn Original-Zubehör

• Verwenden Sie verschlissene, eingerissene oder stark

zugesetzte Schleifpapiere nicht weiter

• Stets nachprüfen, daß die Netzspannung mit der auf dem

Typenschild des Werkzeuges angegebenen Spannung

• Beschädigungen durch Schrauben, Nägel und ähnliches

an Ihrem Werkstück vermelden; diese vor Arbeitsbeginn

• Sichern Sie das Werkstück (ein mit

Spannvorrichtungen oder Schraubstock festgehaltenes

Werkstück ist sicherer gehalten als mit der Hand)

WÄHREND DER ANWENDUNG

• Der Geräuschpegel beim Arbeiten kann 85 dB(A)

überschreiten; Gehörschutz tragen

• Tragen Sie Schutzhandschuhe, Schutzbrille,

enganliegende Kleidung und Haarschutz (bei langen

• Das Kabel immer von umlaufenden Teilen des

Werkzeuges fernhalten; das Kabel nach hinten vom

• Nicht mit dem laufenden Schleifpapier in Berührung

• Bei elektrischer oder mechanischer Fehlfunktion das

Werkzeug sofort ausschalten und den Netzstecker

• Wird bei der Arbeit das Kabel beschädigt oder

durchtrennt, Kabel nicht berühren, sondern sofort den

• Sobald Sie sich von Ihrem Werkzeug entfernen, sollte

dieses ausgeschaltet werden und die sich bewegenden

Teile vollkommen zum Stillstand gekommen sein

ERKLÄRUNG DER SYMBOLE AUF DEM WERKZEUG

Die Bedienungsanleitung vor dem Gebrauch lesen

Doppelte Isolierung (kein Erdleiter erforderlich)

Das Werkzeug nicht in den Hausmüll werfen

• Schleifpapierbefestigung

! Netzstecker ziehen

- falls nötig, Schleifteller zuerst säubern

! die Löcher im Schleifpapier sollten mit denen der

Schleifplatte übereinstimmen

! für die Staubabsaugung brauchen Sie gelochtes

die mit diesem nicht vertraut sind oder diese

Anweisungen nicht gelesen haben. Elektrowerkzeuge

sind gefährlich, wenn Sie von unerfahrenen Personen

e) Pegen Sie Elektrowerkzeuge und Zubehör

mit Sorgfalt. Kontrollieren Sie, ob bewegliche

Elektrowerkzeugeteile einwandfrei funktionieren

und nicht klemmen, ob Teile gebrochen oder

so beschädigt sind, dass die Funktion des

Elektrowerkzeuges beeinträchtigt ist. Lassen

Sie beschädigte Teile vor dem Einsatz des

Elektrowerkzeuges reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen

Schneidkanten verklemmen sich weniger und sind

g) Verwenden Sie Elektrowerkzeug, Zubehör,

Einsatzwerkzeuge usw. entsprechend diesen

Anweisungen. Berücksichtigen Sie dabei die

Arbeitsbedingungen und die auszuführende

Tätigkeit. Der Gebrauch von Elektrowerkzeugen für

andere als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

h) Halten Sie Grie und Griächen trocken, sauber

und frei von Öl und Fett. Rutschige Grie und

Griächen erlauben keine sichere Bedienung und

Kontrolle des Elektrowerkzeuges in unvorhergesehenen

a) Lassen Sie Ihr Elektrowerkzeug nur von

qualiziertem Fachpersonal und nur mit Original-

Ersatzteilen reparieren. Damit wird sichergestellt, dass

die Sicherheit des Elektrowerkzeuges erhalten bleibt.

SICHERHEITSHINWEISE FÜR SCHLEIFER ALLGEMEINES

• Der Benutzer dieses Werkzeuges sollte älter als 16 Jahre

• Bei Benutzung von Verlängerungskabeln ist darauf zu

achten, daß das Kabel vollständig abgerollt ist und eine

Kapazität von 16 A hat

• Werkzeug nicht weiter verwenden, wenn das Kabel

beschädigt ist; lassen Sie dieses von einem anerkannten

Elektrofachmann ersetzen

• Dieses Werkzeug ist für Naßschleifen nicht geeignet

• Staub von Materialien wie Farbe, die Blei enthält,

einigen Holzarten, Mineralien und Metall kann schädlich

sein (Kontakt mit oder Einatmen des Staubs kann zu

allergischen Reaktionen und/oder Atemwegskrankheiten

beim Bediener oder Umstehenden führen); tragen

Sie eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Bestimmte Arten von Staub sind als karzinogen

klassiziert (beispielsweise Eichen- und

Buchenholzstaub), insbesondere in Verbindung mit

Zusätzen für die Holzvorbehandlung; tragen Sie

eine Staubmaske und arbeiten Sie mit einem

Staubabsaugungssystem, wenn ein solches

angeschlossen werden kann

• Beachten Sie die für Ihr verwendetes Verbrauchsmaterial

gültigen nationalen Staubschutzvorgaben15

(insbesondere die Lüftungsschlitze C

- anhaftenden Schleifstaub mit einem Pinsel entfernen

! Netzstecker vor dem Säubern ziehen

• Sollte das Elektrowerkzeug trotz sorgfältiger

Herstellungs- und Prüfverfahren einmal ausfallen, ist die

Reparatur von einer autorisierten Kundendienststelle für

SKIL-Elektrowerkzeuge ausführen zu lassen

- das Werkzeug unzerlegt, zusammen mit dem

Kaufbeleg, an den Lieferer oder die nächste SKIL-

Vertragswerkstätte senden (die Anschriften so wie die

Ersatzteilzeichnung des Werkzeuges nden Sie unter

• Elektrowerkzeuge, Zubehör und Verpackungen nicht

in den Hausmüll werfen (nur für EU-Länder)

- gemäss Europäischer Richtlinie 2012/19/EG über

Elektro- und Elektronik- Altgeräte und Umsetzung in

nationales Recht müssen nicht mehr gebrauchsfähige

Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederververtung zugeführt werden

- hieran soll Sie Symbol

GERÄUSCH / VIBRATION

• Gemessen gemäß EN 62841 beträgt der

Schalldruckpegel dieses Gerätes 85 dB(A) und der

Schalleistungspegel 96 dB(A) (Standardabweichung:

3 dB), und die Vibration 8,4 m/s² (Vektorsumme dreier

Richtungen; Unsicherheit K = 1,5 m/s²)

• Die Vibrationsemissionsstufe wurde mit einem

standardisierten Test gemäß EN 62841 gemessen; Sie

kann verwendet werden, um ein Werkzeug mit einem

anderen zu vergleichen und als vorläuge Beurteilung

der Vibrationsexposition bei Verwendung des Werkzeugs

für die angegebenen Anwendungszwecke

- die Verwendung des Werkzeugs für andere

Anwendungen oder mit anderem oder schlecht

gewartetem Zubehör kann die Expositionsstufe

- Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder

wenn es läuft aber eigentlich nicht eingesetzt wird,

können die Expositionsstufe erheblich verringern

! schützen Sie sich vor den Auswirkungen der

Vibration durch Wartung des Werkzeugs und

des Zubehörs, halten Sie Ihre Hände warm und

organisieren Sie Ihren Arbeitsablauf

Vlakschuurmachine 7338

! benutzen Sie das Werkzeug nur wenn die gesamte

Schleiäche mit Schleifpapier bedeckt ist

! abgenutztes Schleifpapier rechtzeitig erneuern

- Werkzeug ein-/ausschalten durch Schalter A

vorn/rückwärts zu schieben

! bevor die Schleiäche das Werkstück berührt,

muß Ihr Werkzeug erst eingeschaltet werden

! vor dem Ausschalten des Werkzeuges sollte

dieses vom Werkstück abgenommen werden

- Staubsauger an B anschließen

! Staubsauger nicht verwenden beim Schleifen von

• Halten und Führen des Werkzeuges

! Werkzeug beim Arbeiten immer am grauen

- halten Sie Ihr Werkzeug parallel zu der zu

bearbeitenden Oberäche

- nicht zu viel Druck auf das Werkzeug ausüben; lassen

Sie das Werkzeug für Sie arbeiten

- verkanten Sie das Werkzeug nicht, damit ungewollte

Schleifspuren vermieden werden

- Lüftungsschlitze C

- die Abtragsleistung wird durch die Auswahl des

Schleifblatts und den ausgeübten Druck bestimmt

! eine Erhöhung des Anpressdruckes führt nicht

zu einer höheren Schleieistung, sondern zu

stärkerem Verschleiß des Werkzeuges und des

! nie mit demselben Schleifpapier Holz und Metall

• Bewegen Sie das Werkzeug in geraden Bewegungen

entlang der Maserung

- für das Abschleifen von unbehandelten

- für extra feinen Endschli

• Nie mit demselben Schleifpapier Holz und Metall

• Empfohlene Schleifpapierkörnung

- zum Entfernen von Farbe und zum Schleifen von

extrem rohem Holz grobe Körnungsgrößen (40, 60)

- zum Schleifen von Rohholz oder einfachem Holz

mittlere Körnungsgrößen (80, 100, 120) verwenden

- zum Glätten von Holz und Oberächen mit alter Farbe

sowie zum Trockenschleifen von unbehandelten

Holzoberächen feine Körnungsgrößen (180, 240, 320)

! immer zuerst an einem Probestück ausprobieren

• Verwenden Sie verschiedene Körnunggröße wenn die zu

bearbeitende Oberäche roh ist:

- schleifen Sie anfangs mit der Grob- oder Mittelkörnung

- beenden Sie mit der Feinkörnung

• Für mehr Tips siehe www.skil.com

• Dieses Werkzeug eignet sich nicht für den

professionellen Einsatz

• Halten Sie Werkzeug und Kabel immer sauber16

verlengkabel beperkt het risico van een elektrische

2) ELEKTRISCHE VEILIGHEID
