BRUKSANVISNING 7338 AA SKIL

Technisch dossier bij:

EU-konformitetsförklaring

Planslipmaskin Produktnummer

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla

gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att

de stämmer överens med följande normer.

Teknisk dokumentation:

Plansliper Produktnummer

Technisch dossier bij:

EU-konformitetsförklaring

Planslipmaskin Produktnummer

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla

gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att

de stämmer överens med följande normer.

Teknisk dokumentation:

Plansliper Produktnummer

• Det här verktyget är avsett för torrslipning och slipning av

trä, målade ytor, plast och fyllmassa

• Det här verktyget är inte avsett för yrkesmässig

• Läs och spara denna instruktionsbok

när du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av elverktyg

kan även en kort ouppmärksamhet leda till allvarliga

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/

tar bort batteriet, tar upp eller bär elverktyget. Om

du bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan olycka

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller

en nyckel i en roterande komponent kan medföra

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret och kläderna på avstånd

från de rörliga delarna. Löst hängande kläder, smycken

och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.

h) Låt inte vanan att ofta använda verktygen göra

att du blir slarvig och ignorerar verktygets

säkerhetsprinciper. En vårdslös åtgärd kan leda till

allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet, om det kan tas ut ur elverktyget, innan

inställningar utförs, tillbehörsdelar byts ut eller

elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

e) Underhåll elverktyg och tillbehör omsorgsfullt.

Kontrollera att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brustit eller

skadats; orsaker som kan leda till att elverktygets

funktioner påverkas menligt. Låt skadade delar

repareras innan elverktyget återanvänds. Många

olyckor orsakas av dåligt skötta elverktyg.

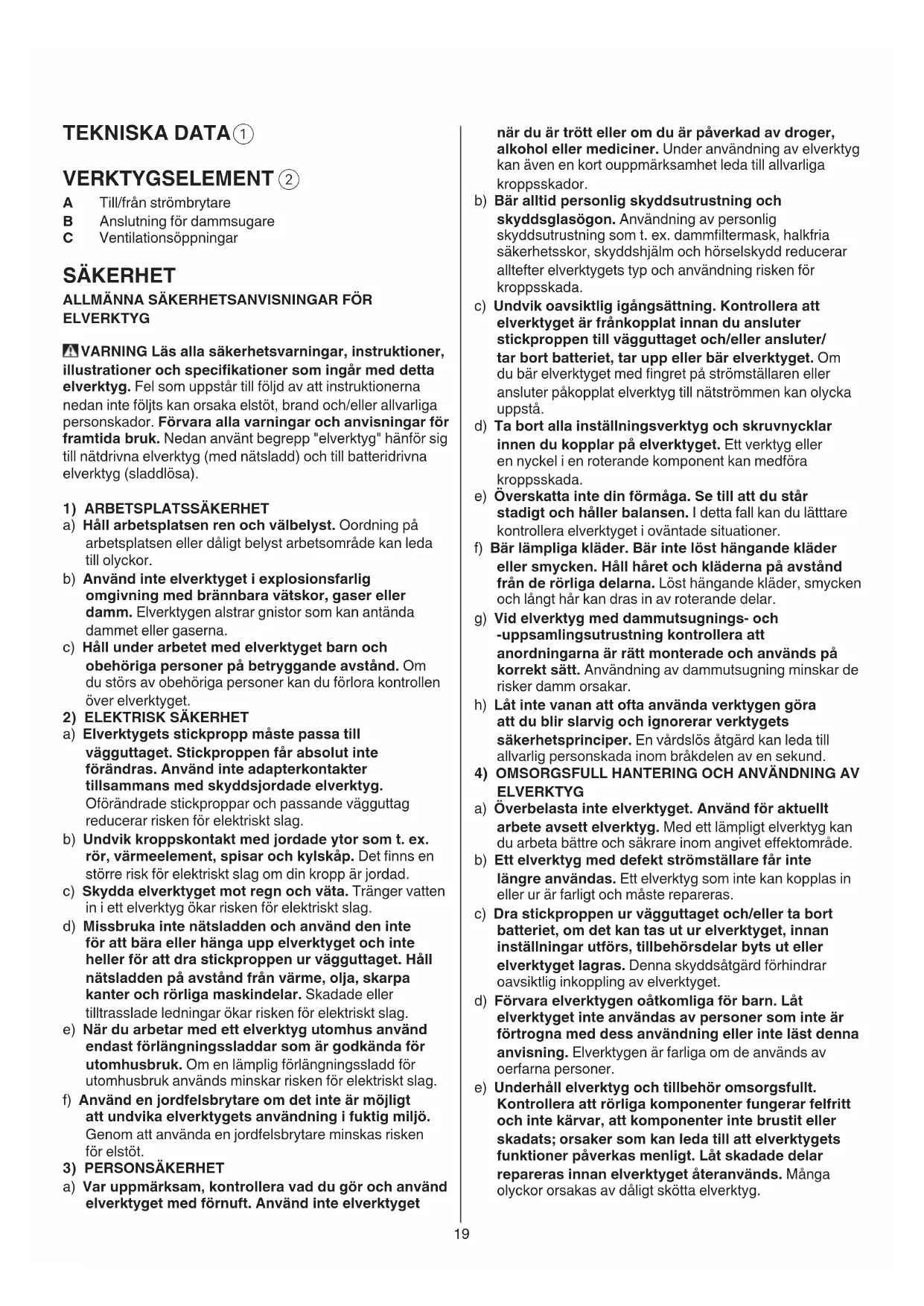

A Till/från strömbrytare

B Anslutning för dammsugare

C Ventilationsöppningar

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELVERKTYG VARNING Läs alla säkerhetsvarningar, instruktioner,

illustrationer och specikationer som ingår med detta

elverktyg. Fel som uppstår till följd av att instruktionerna

nedan inte följts kan orsaka elstöt, brand och/eller allvarliga

personskador. Förvara alla varningar och anvisningar för

framtida bruk. Nedan använt begrepp "elverktyg" hänför sig

till nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd. Om

du störs av obehöriga personer kan du förlora kontrollen

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte

för att bära eller hänga upp elverktyget och inte

heller för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt

att undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken

a) Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyget20

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd

• Använd skyddshandskar, skyddsglasögon, åtsittande

kläder och hårnät (för långt här)

• Håll alltid sladden på säkert avstånd från rörliga

maskindelar; för sladden bakåt bort från maskinen

• Berör inte roterande slippapper

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• Skadas eller kapas nätsladden under arbetet, rör inte vid

sladden utan dra genast ut stickkontakten

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha stannat

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

Läs bruksanvisningen före användning

Dubbel isolering (ingen jordning krävs)

Maskinen får inte kastas i hushållssoporna

! drag ur stickkontakten

- om nödvändigt, rengör underlagsplattan först

! perforering i slippappret ska överensstämma med

! dammuppsamlingen kräver perforerat slippapper

! använd maskinen alltid med hela slipytan täckt

! byt slitna slippapper i tid

• Till/från strömbrytare

- sätt på/stäng av maskinen genom att trycka

! innan slipytan sätts till arbetsstycket skall

maskinen ha startats

! maskinen skall tas bort från arbetsstycket innan

- anslut dammsugare till anslutning B

! använd inte dammsugare för slipning av metall

• Fattning och styrning av maskinen

! under arbetet, håll alltid verktyget i det grå

- styr maskinen parallellt mot arbetsytan

- lägg inte för mycket tryck på maskinen; låt maskinen

- luta ej maskinen för att unvika oönskade slipmärken

- håll ventilationsöppningarna C

- slipningseekten avgörs av valet av slippapper och det

! ett kraftigt ökat anliggningstryck medför inte en

högre slipeekt, utan kraftigare förslitning på

verktyg och slippapper

! använd aldrig samma slippapper för trä och metall

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg

osv. enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

h) Håll handtag och greppytor torra, rena och fria från

olja och fett. Hala handtag och greppytor ger ingen

säker hantering och kontroll över verktyget i oväntade

a) Låt elverktyget repareras endast av kvalicerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR SLIPMASKINER ALLMÄNT

• Den här maskinen ska inte användas av personer under

• Använd helt utrullade och säkra förlängningssladdar med

• Använd ej maskinen om sladden är trasig; låt den byta ut

av en kvalicerad person

• Denna maskin är inte lämplig till vattenslipning

• Viss typ av damm, exempelvis färg som innehåller

bly, vissa träsorter, mineraler och metaller kan

vara hälsovådliga om de inhaleras (hudkontakt

eller inhalering kan ge allergisk reaktion och/eller

luftvägsproblem/sjukdom hos personer i närheten);

använd andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning nns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt

i kombination med tillsatser för träbehandling;

använd andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning nns

• Följ de nationella krav, som nns angående damm, för de

material du skall arbete med

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Vid slipning av metall bildas gnistor; använd inte

dammsugare och håll andra personer och antändbart

material på avstånd från arbetsområdet

• Rengör regelbundet elverktygets

ventilationsöppningar (motoräkten drar in damm

i huset och en kraftig anhopning av metalldamm kan

orsaka farliga elströmmar)

• Dra alltid ur stickkontakten från väggurtaget innan

du gör någon justering eller byter tillbehör

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används

• Förslitna, rivna eller kraftigt igensatta slippapper får ej

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

startar ett arbete21

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna varma

och styra upp ditt arbetssätt

• Föra maskinen längs med ådringen i virket

- vid slipning av naturträ

- vid extra n nputsning

• Använd aldrig samma slippapper för trä och metall

• Rekommenderade slippapperkorn:

- vid borttagning av färg och slipning av extremt ohyvlat

trä används grova kornstorlekar (40, 60)

- vid slipning av ohyvlat eller hyvlat trä används

medelgrova kornstorlekar (80, 100, 120)

- vid nbearbetning av trä och ytor med gammal

färg, såväl som slipning av naturträ används na

kornstorlekar (180, 240, 320)

! testa alltid först på ett överblivet material

• Använd olika korn vid arbete med ohyvlade ytor:

- börja slipa med grov eller medium korn

- avsluta med n korn

• För er tips se www.skil.com

• Det här verktyget är inte avsedd för yrkesmässig

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna C

- avlägsna med en pensel slipdamm som sätter sig på

! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på www.skil.com)

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2012/19/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

kommer att påminna om detta när det är

• Ljudtrycksnivån som uppmätts enligt EN 62841 är på

denna maskin 85 dB(A) och ljudeektnivån 96 dB(A)

(standard deviation: 3 dB), och vibration 8,4 m/s²

(vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 62841; detta värde

kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration

användaren utsätts för när verktyget används enligt det

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån22

b) Brug ikke et el-værktøj, hvis afbryder er defekt. Et

en kapacitet på 16 A

skåner miljøet mest muligt

• Se ere tips på www.skil.com
