MANUAL DE UTILIZADOR 7338 AA SKIL

Declaração de conformidade CE Lixadeira vibratória

Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados

cumprem todas as disposições e os regulamentos indicados e estão em

conformidade com as seguintes normas.

Documentação técnica pertencente à:

Dichiarazione di conformità UE Levigatrice orbitale Codice prodotto

Declaração de conformidade CE Lixadeira vibratória

Declaramos sob nossa exclusiva responsabilidade que os produtos mencionados

cumprem todas as disposições e os regulamentos indicados e estão em

conformidade com as seguintes normas.

Documentação técnica pertencente à:

Dichiarazione di conformità UE Levigatrice orbitale Codice prodotto

Lixadeira vibratória 7338

• Esta ferramenta destina-se à lixagem a seco e ao

acabamento de madeira, superfícies pintadas, plástico

• Esta ferramenta não se destina a utilização prossional

• Leia e guarde este manual de instruções

A Interruptor para ligar/desligar

B Ligação para o aspirador

C Aberturas de ventilação

SEGURANÇA INDICAÇÕES GERAIS DE SEGURANÇA PARA FERRAMENTAS ELÉTRICAS ATENÇÃO Devem ser lidas todas as indicações de

segurança, instruções, ilustrações e especicações

desta ferramenta eléctrica. O desrespeito das instruções

apresentadas abaixo pode causar choque elétrico, incêndio

e/ou graves lesões. Guarde bem todas as advertências

e instruções para futura referência. O termo "ferramenta

eléctrica" utilizado a seguir nas indicações de advertência,

refere-se a ferramentas eléctricas operadas com corrente

de rede (com cabo de rede) e a ferramentas eléctricas

operadas com acumulador (sem cabo de rede).

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenha a sua área de trabalho limpa e arrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou pós inamáveis. Ferramentas

eléctricas produzem faíscas que podem iprovocar a

ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas

da ferramenta eléctrica durante o trabalho com a

ferramenta. Distrações podem causar a falta de controle

2) SEGURANÇA ELÉTRICA

a) A cha da ferramentas eléctricas devem caber na

tomada. A cha não deve ser modicada de modo

algum. Não utilize quaisquer chas de adaptação

- para lijar madera en crudo o lisa, use lijas de grano

g) Se for prevista a montagem de dispositivos de

aspiração de pó e de dispositivos de recolha,

assegure-se de que estão conectados e que sejam

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

h) Não deixe que a familiaridade resultante de uma

utilização frequente de ferramentas permita que

você se torne complacente e ignore os princípios

de segurança da ferramenta. Uma ação descuidada

pode causar ferimentos graves numa fração de segundo.

4) USO E TRATAMENTO DE FERRAMENTAS ELÉTRICAS

a) Não sobrecarregue a ferramenta eléctrica. Use para

o seu trabalho a ferramenta eléctrica correcta. A

ferramenta correcta realizará o trabalho de forma melhor

e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eléctrica se o interruptor

não puder ser ligado nem desligado. Qualquer

ferramenta eléctrica que não possa ser controlada

através do interruptor de ligar-desligar, é perigosa e deve

c) Puxar a cha da tomada e/ou remover o

acumulador, se amovível, antes de executar ajustes

na ferramenta, de substituir acessórios ou de

guardar a ferramenta. Esta medida de segurança evita

que a ferramenta eléctrica seja ligada acidentalmente.

d) Guarde ferramentas eléctricas que não estiverem

sendo utilizadas, for a do alcance de crianças. Não

permita que o aparelho seja utilizado por pessoas

não familiarizadas com o mesmo ou que não

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem treinamento.

e) Trate a ferramenta eléctrica e os acessórios com

cuidado.Verique se as partes móveis do aparelho

funcionam perfeitamente e não emperram, se há

peças quebradas ou danicadas, que possam

inuenciar o funcionamento do aparelho. Peças

danicadas devem ser reparadas antes da

utilização do aparelho. Muitos acidentes tem como

causa uma manutenção insuciente das ferramentas

f) Mantenha as ferramentas de corte sempre aadas

e limpas. Ferramentas de cortes devidamente tratadas,

com cantos aados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os bits da

ferramenta etc., de acordo com estas instruções.

Considere também as condições de trabalho e o

trabalho a ser efectuado. A utilização da ferramenta

eléctrica para outros ns que os previstos, pode resultar

em situações perigosas.

h) Mantenha os punhos e as superfícies de agarrar

secas, limpas e livres de óleo e massa consistente.

Punhos e superfícies de agarrar escorregadias não

permitem o manuseio e controle seguros da ferramenta

em situações inesperadas.

a) A sua ferramenta eléctrica só deve ser reparada

por pessoal qualicado e só devem ser colocadas

peças sobressalentes originais. Desta forma é

assegurada a segurança da ferramenta eléctrica.

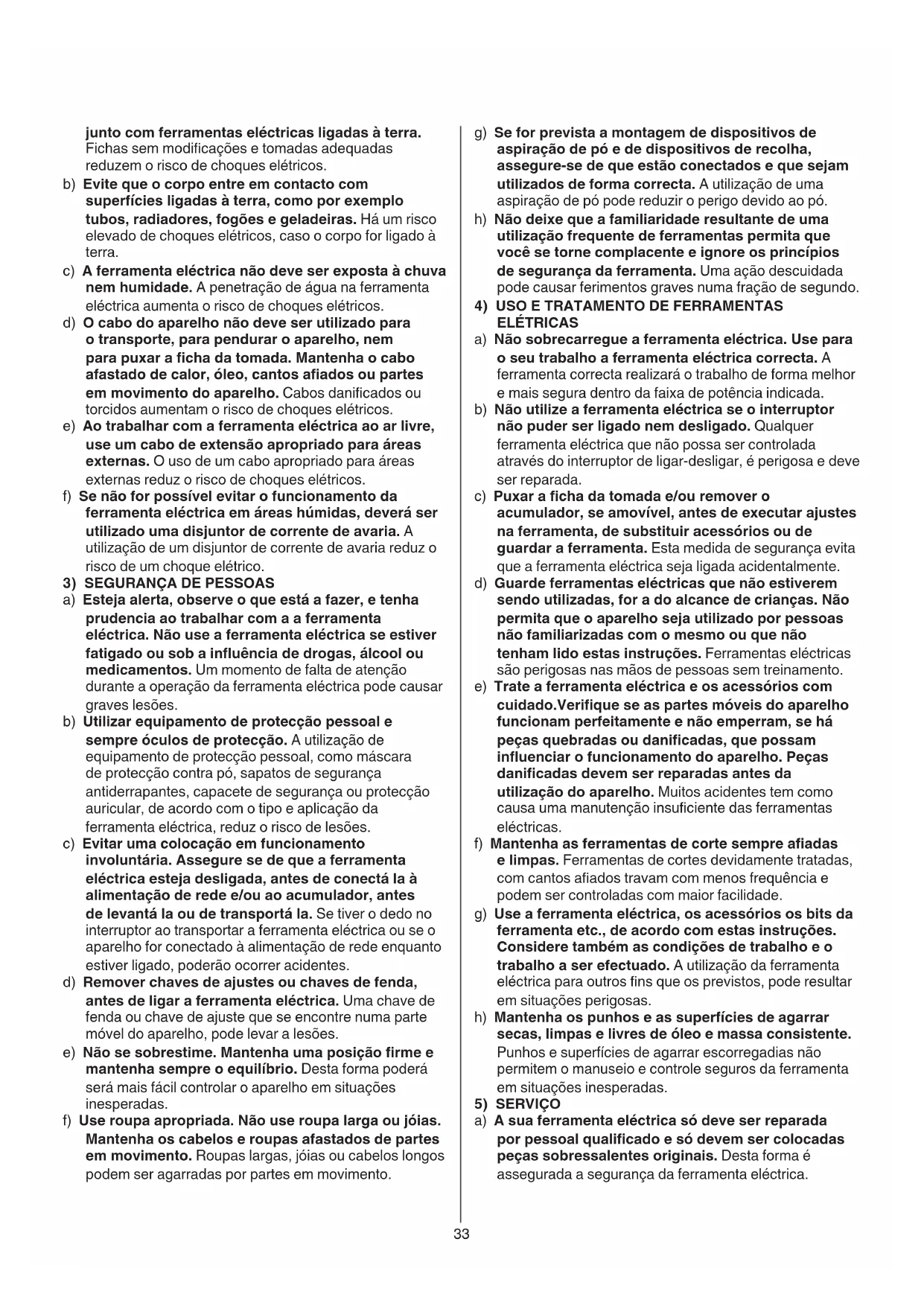

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques elétricos.

b) Evite que o corpo entre em contacto com

superfícies ligadas à terra, como por exemplo

tubos, radiadores, fogões e geladeiras. Há um risco

elevado de choques elétricos, caso o corpo for ligado à

c) A ferramenta eléctrica não deve ser exposta à chuva

nem humidade. A penetração de água na ferramenta

eléctrica aumenta o risco de choques elétricos.

d) O cabo do aparelho não deve ser utilizado para

para puxar a cha da tomada. Mantenha o cabo

afastado de calor, óleo, cantos aados ou partes

em movimento do aparelho. Cabos danicados ou

torcidos aumentam o risco de choques elétricos.

e) Ao trabalhar com a ferramenta eléctrica ao ar livre,

use um cabo de extensão apropriado para áreas

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques elétricos.

f) Se não for possível evitar o funcionamento da

ferramenta eléctrica em áreas húmidas, deverá ser

utilizado uma disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque elétrico.

3) SEGURANÇA DE PESSOAS

a) Esteja alerta, observe o que está a fazer, e tenha

prudencia ao trabalhar com a a ferramenta

eléctrica. Não use a ferramenta eléctrica se estiver

fatigado ou sob a inuência de drogas, álcool ou

medicamentos. Um momento de falta de atenção

durante a operação da ferramenta eléctrica pode causar

b) Utilizar equipamento de protecção pessoal e

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara

de protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária. Assegure se de que a ferramenta

eléctrica esteja desligada, antes de conectá la à

alimentação de rede e/ou ao acumulador, antes

de levantá la ou de transportá la. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda,

antes de ligar a ferramenta eléctrica. Uma chave de

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.

e) Não se sobrestime. Mantenha uma posição rme e

mantenha sempre o equilíbrio. Desta forma poderá

será mais fácil controlar o aparelho em situações

f) Use roupa apropriada. Não use roupa larga ou jóias.

Mantenha os cabelos e roupas afastados de partes

em movimento. Roupas largas, jóias ou cabelos longos

podem ser agarradas por partes em movimento.34

• Caso o o for danicado ou cortado durante o trabalho,

não toque no o, mas tire imediatamente a cha da

• Quando guardar a ferramenta, deverá certicar-se que

o motor esta devidamente parado assim como todas as

EXPLICAÇÃO DOS SÍMBOLOS DA FERRAMENTA

Leia o manual de instruções antes de utilizar o

Isolamento duplo (nenhum o de terra necessário)

Não deite a ferramenta no lixo doméstico

• Montagem das folhas de lixa

! desligar da fonte de corrente

- e necessário, limpe o prato de borracha primeiro

! a perfuração da folha de lixa deverá corresponder

à perfuração da ferramenta

! a aspiração de pó requer folhas de lixa perfuradas

! utilizar sempre a ferramenta com toda a superfície

de lixagem coberta por folha de lixa

! troque as folhas de lixas gastas atempadamente

! a ferramenta deve estar ligada antes que a base

alcance a peça a trabalhar

! antes de desligar a ferramenta, deve levantá-la da

- ligue o aspirador à ligação B

! não utilizar o aspirador ao lixar metais

• Segurar e guiar a ferramenta

! durante o trabalho, segure sempre a ferramenta

na(s) área(s) de xação cinzenta(s)

- guie a ferramenta paralelamente à peça a trabalhar

- não exerça demasiada pressão na ferramenta; deixe a

ferramenta trabalhar espontaneamente

- não incline a ferramenta de modo a evitar marcas

- mantenha as aberturas de ventilação C

- a quantidade do material removido é determinada pela

selecção da folha de lixa e pela pressão aplicada

! um aumento demasiado da força de pressão não

leva a uma potência abrasiva mais alta, mas a um

desgaste mais forte da ferramenta e da folha de

! nunca trabalhar madeira e metal com a mesma

CONSELHOS DE APLICAÇÃO

• Desloque a ferramenta em movimentos rectilineos e

sempre no sentido dos veios da madeira

- para acabamentos de madeira nua

- para acabamentos extra-nos

• Nunca trabalhar madeira e metal com a mesma folha

• Grãos de folhas de lixa recomendados:

- para remover tinta e lixar madeira extremamente

irregular, utilize grãos de lixa grossos (40, 60)

INSTRUÇÕES DE SEGURANÇA PARA LIXADEIRAS GENERAL

• Esta ferramenta não deve ser utilizada por pessoas

• Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amp

• Não utilizar ferramenta caso o o esteja danicado;

mandando-o substituir por pessoal qualicado

• Esta ferramenta não é aconselhada para trabalhos em

superfícies molhadas

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Determinados tipos de pó são classicados como

substâncias cancerígenas (como pó de carvalho

e faia), em especial, juntamente com aditivos para

acondicionamento da madeira; use máscara

respiratória e trabalhe com um dispositivo de

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Não processar material que contenha asbesto

(asbesto é considerado como sendo cancerígeno)

• Ão lixar metais, devido às faíscas produzidas, não utilize

o aspirador e mantenha afastadas outras pessoas e

materiais combustíveis à área de trabalho

• Limpar regularmente as aberturas de ventilação da

sua ferramenta eléctrica (a ventoinha do motor puxa

pó para dentro da carcaça, e uma grande quantidade de

pó de metal pode causar perigos eléctricos)

• Desligue sempre a cha da tomada antes de

proceder a qualquer ajustamento ou troca de

• A SKIL só pode garantir um funcionamento perfeito da

ferramenta, quando utilizada com os acessórios originais

• Folhas de lixadeira gastas, rasgadas ou muito sujos não

devem continuar a ser utilizadas

• Certique-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de

identicação da ferramenta

• Evite danicar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Fixe a peça de trabalho (uma peça de trabalho xa

com dispositivos de xação ou num torno ca melhor xa

DURANTE A UTILIZAÇÃO

• O nível de ruído durante o trabalho pode exceder 85

dB(A); utilize protectores auriculares

• Usar luvas protectoras, óculos de protecção, roupas

justas e uma protecção para cabelos (no caso de

• Mantenha sempre o o afastado das peças rotativas da

ferramenta; coloque o o para trás, fora do alcance da

• Não entrar em contacto com a folha de lixadeira em

• Em caso de anomalias eléctricas ou mecânicas, desligue

imediatamente a ferramenta e tire a cha da tomada35

! proteja-se contra os efeitos da vibração,

mantendo a ferramenta e os acessórios,

mantendo as mãos quentes e organizando os

- para lixar madeira plana ou irregular, utilize grãos de

lixa médios (80, 100, 120)

- para alisar madeira e superfícies com tinta velhas,

assim como fazer o acabamento de madeira em bruto,

utilize grãos de lixa nos (180, 240, 320)

! experimente sempre primeiro num pedaço de

• Use diferentes grãos de lixa quando trabalhar madeira

- comece com grão grosso ou médio

- acabe com grão no

• Para mais sugestões consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos

(especialmente as ranhuras de respiração C

- remover o pó de lixa aderido com um pincel

! desligar a ferramenta da fonte de corrente antes

• Se a ferramenta falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser

executada por uma ocina de serviço autorizada para

ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente

com a prova de compra, para o seu revendedor ou

para o centro de assistência SKIL mais próximo

(os endereços assim como a mapa de peças da

ferramenta estão mencionados no www.skil.com)

• Não deite ferramentas eléctricas, acessórios e

embalagem no lixo doméstico (apenas para países

- de acordo com a directiva europeia 2012/19/CE sobre

ferramentas eléctricas e electrónicas usadas e a

transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

lhe avisará em caso de necessidade de

• Medido segundo EN 62841 o nível de pressão acústica

desta ferramenta é 85 dB(A) e o nível de potência

acústica 96 dB(A) (espaço de erro: 3 dB), e a vibração

8,4 m/s² (soma de vectores de três direcções; incerteza

• O nível de emissão de vibrações foi medido de acordo

com um teste normalizado fornecido na EN 62841;

pode ser utilizado para comparar uma ferramenta com

outra e como uma avaliação preliminar de exposição à

vibração quando utilizar a ferramenta para as aplicações

- utilizar a ferramenta para diferentes aplicações ou com

acessórios diferentes ou mantidos decientemente,

pode aumentar signicativamente o nível de

- o número de vezes que a ferramenta é desligada

ou quando estiver a trabalhar sem fazer nada, pode

reduzir signicativamente o nível de exposição36

di aspirazione o di captazione della polvere,
