MANUAL DE UTILIZADOR 7220 AC SKIL

Lixadeira multifunções 7220

• Esta ferramenta destina-se à lixagem a seco e ao

acabamento de madeira, superfícies pintadas, plástico

• Esta ferramenta não se destina a utilização prossional

• Leia e guarde este manual de instruções ③

ESPECIFICAÇÕES TÉCNICAS ①

ELEMENTOS DA FERRAMENTA ②

A Prato de borracha para multilixagem

B Prato de borracha para lixagem orbital aleatória

C Placa base para acessórios de lixagem*

D Parafuso de prato de borracha

F Interruptor de duas velocidades

J Acessório de lixagem exível*

K Acessório de dedo*

L Botão para montagem de acessórios de lixagem*

N Botão de remoção da caixa de recolha de pó

P Extensão do aspirador

Q Aberturas de ventilação

* NÃO INCLUÍDO/A DE SÉRIE SEGURANÇA INSTRUÇÕES GERAIS DE SEGURANÇA ATENÇÃO! Devem ser lidas todas as indicações

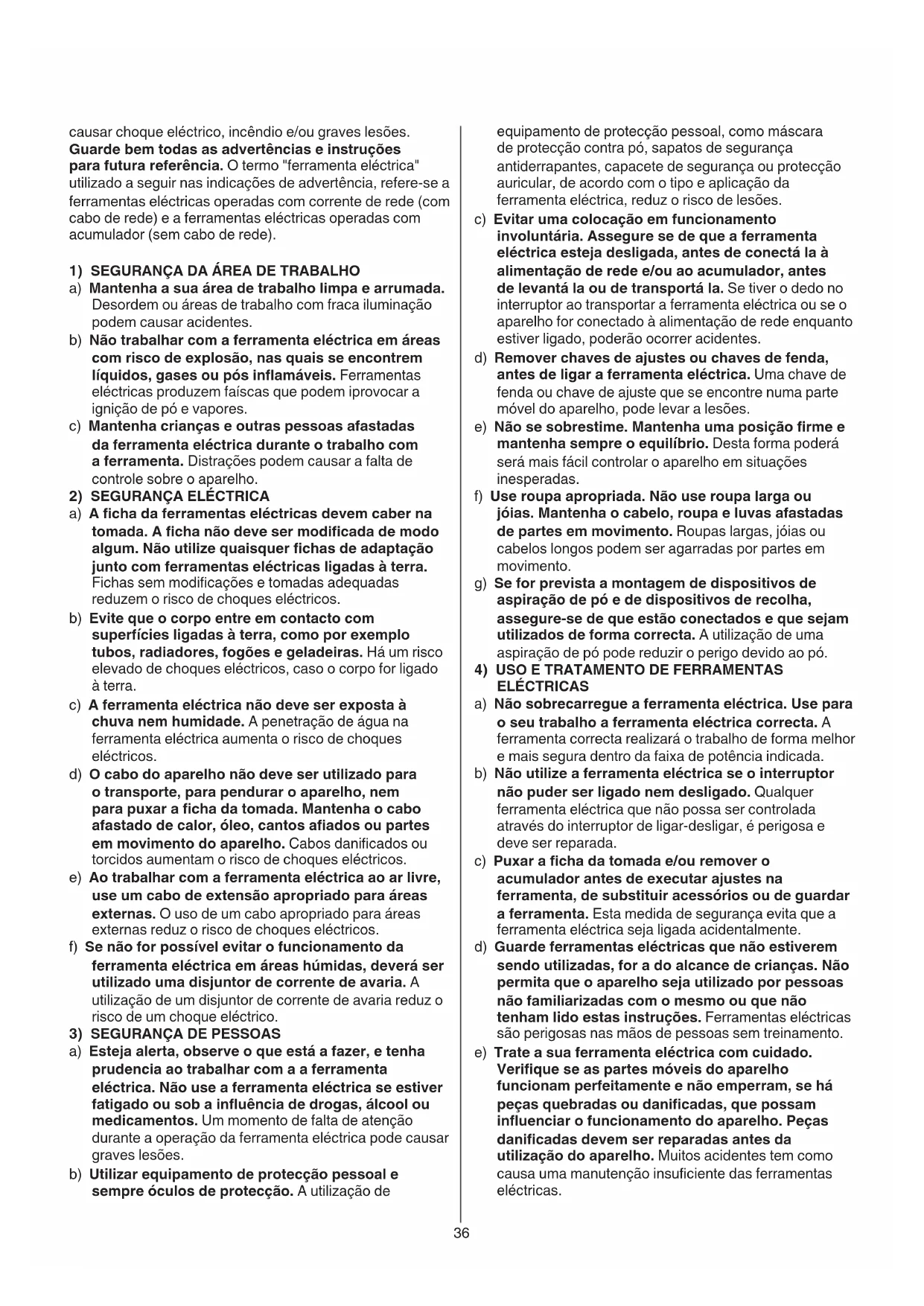

de advertência e todas as instruções. O desrespeito

das advertências e instruções apresentadas abaixo pode36

causar choque eléctrico, incêndio e/ou graves lesões.

Guardebemtodasasadvertênciaseinstruções

para futura referência. O termo "ferramenta eléctrica"

utilizado a seguir nas indicações de advertência, refere-se a

ferramentas eléctricas operadas com corrente de rede (com

1) SEGURANÇA DA ÁREA DE TRABALHO

a) Mantenhaasuaáreadetrabalholimpaearrumada.

Desordem ou áreas de trabalho com fraca iluminação

podem causar acidentes.

b) Nãotrabalharcomaferramentaeléctricaemáreas

com risco de explosão, nas quais se encontrem

líquidos,gasesoupósinamáveis. Ferramentas

eléctricas produzem faíscas que podem iprovocar a

ignição de pó e vapores.

c) Mantenha crianças e outras pessoas afastadas

daferramentaeléctricaduranteotrabalhocom

a ferramenta. Distrações podem causar a falta de

controle sobre o aparelho.

2) SEGURANÇA ELÉCTRICA

a) Achadaferramentaseléctricasdevemcaberna

algum.Nãoutilizequaisquerchasdeadaptação

junto com ferramentas eléctricas ligadas à terra.

Fichas sem modicações e tomadas adequadas

reduzem o risco de choques eléctricos.

b) Evite que o corpo entre em contacto com

superfícies ligadas à terra, como por exemplo

tubos,radiadores,fogõesegeladeiras. Há um risco

elevado de choques eléctricos, caso o corpo for ligado

c) A ferramenta eléctrica não deve ser exposta à

chuva nem humidade. A penetração de água na

ferramenta eléctrica aumenta o risco de choques

d) Ocabodoaparelhonãodeveserutilizadopara

parapuxarachadatomada.Mantenhaocabo

em movimento do aparelho. Cabos danicados ou

torcidos aumentam o risco de choques eléctricos.

e) Aotrabalharcomaferramentaeléctricaaoarlivre,

useumcabodeextensãoapropriadoparaáreas

externas. O uso de um cabo apropriado para áreas

externas reduz o risco de choques eléctricos.

f) Se não for possível evitar o funcionamento da

ferramentaeléctricaemáreashúmidas,deveráser

utilizado uma disjuntor de corrente de avaria. A

utilização de um disjuntor de corrente de avaria reduz o

risco de um choque eléctrico.

eléctrica. Não use a ferramenta eléctrica se estiver

fatigadoousobainuênciadedrogas,álcoolou

medicamentos. Um momento de falta de atenção

durante a operação da ferramenta eléctrica pode causar

b) Utilizar equipamento de protecção pessoal e

sempre óculos de protecção. A utilização de

equipamento de protecção pessoal, como máscara

de protecção contra pó, sapatos de segurança

antiderrapantes, capacete de segurança ou protecção

auricular, de acordo com o tipo e aplicação da

ferramenta eléctrica, reduz o risco de lesões.

c) Evitar uma colocação em funcionamento

involuntária.Asseguresedequeaferramenta

eléctricaestejadesligada,antesdeconectálaà

alimentação de rede e/ou ao acumulador, antes

delevantálaoudetransportála. Se tiver o dedo no

interruptor ao transportar a ferramenta eléctrica ou se o

aparelho for conectado à alimentação de rede enquanto

estiver ligado, poderão ocorrer acidentes.

d) Remover chaves de ajustes ou chaves de fenda,

antes de ligar a ferramenta eléctrica. Uma chave de

fenda ou chave de ajuste que se encontre numa parte

móvel do aparelho, pode levar a lesões.

e) Nãosesobrestime.Mantenhaumaposiçãormee

mantenhasempreoequilíbrio. Desta forma poderá

será mais fácil controlar o aparelho em situações

f) Use roupa apropriada. Não use roupa larga ou

jóias.Mantenhaocabelo,roupaeluvasafastadas

de partes em movimento. Roupas largas, jóias ou

cabelos longos podem ser agarradas por partes em

g) Se for prevista a montagem de dispositivos de

aspiração de pó e de dispositivos de recolha,

assegure-sedequeestãoconectadosequesejam

utilizados de forma correcta. A utilização de uma

aspiração de pó pode reduzir o perigo devido ao pó.

4) USO E TRATAMENTO DE FERRAMENTAS ELÉCTRICAS

a) Nãosobrecarregueaferramentaeléctrica.Usepara

oseutrabalhoaferramentaeléctricacorrecta. A

ferramenta correcta realizará o trabalho de forma melhor

e mais segura dentro da faixa de potência indicada.

b) Não utilize a ferramenta eléctrica se o interruptor

não puder ser ligado nem desligado. Qualquer

ferramenta eléctrica que não possa ser controlada

através do interruptor de ligar-desligar, é perigosa e

c) Puxarachadatomadae/ouremovero

ferramenta,desubstituiracessóriosoudeguardar

a ferramenta. Esta medida de segurança evita que a

ferramenta eléctrica seja ligada acidentalmente.

d) Guarde ferramentas eléctricas que não estiverem

sendo utilizadas, for a do alcance de crianças. Não

permita que o aparelho seja utilizado por pessoas

não familiarizadas com o mesmo ou que não

tenham lido estas instruções. Ferramentas eléctricas

são perigosas nas mãos de pessoas sem treinamento.

e) Trate a sua ferramenta eléctrica com cuidado.

Veriqueseaspartesmóveisdoaparelho

funcionamperfeitamenteenãoemperram,sehá

peçasquebradasoudanicadas,quepossam

inuenciarofuncionamentodoaparelho.Peças

danicadasdevemserreparadasantesda

utilização do aparelho. Muitos acidentes tem como

causa uma manutenção insuciente das ferramentas

f) Mantenhaasferramentasdecortesempreaadas

e limpas. Ferramentas de cortes devidamente tratadas,

com cantos aados travam com menos frequência e

podem ser controladas com maior facilidade.

g) Use a ferramenta eléctrica, os acessórios os

bitsdaferramentaetc.,deacordocomestas

instruções.Consideretambémascondiçõesde

trabalhoeotrabalhoaserefectuado. A utilização da

ferramenta eléctrica para outros ns que os previstos,

pode resultar em situações perigosas.

a) A sua ferramenta eléctrica só deve ser reparada

porpessoalqualicadoesódevemsercolocadas

peçassobressalentesoriginais. Desta forma é

assegurada a segurança da ferramenta eléctrica.

INSTRUÇÕES DE SEGURANÇA PARA LIXADEIRAS

• Evite danicar a ferramenta em superfícies com pregos

ou parafusos; remova-os antes de começar a trabalhar

• Mantenha sempre o o afastado das peças rotativas da

ferramenta; coloque o o para trás, fora do alcance da

• Fixeapeçadetrabalho (uma peça de trabalho xa

com dispositivos de xação ou num torno ca melhor

xa do que manualmente)

• Quando guardar a ferramenta, deverá certicar-se que

o motor esta devidamente parado assim como todas as

• Utilize extensões completamente desenroladas e

seguras, com uma capacidade de 16 Amp

• Em caso de anomalias eléctricas ou mecânicas,

desligue imediatamente a ferramenta e tire a cha da

• A SKIL só pode garantir um funcionamento perfeito

da ferramenta, quando utilizada com os acessórios

• Esta ferramenta não deve ser utilizada por pessoas

• O nível de ruído durante o trabalho pode exceder 85

dB(A); utilize protectores auriculares

• Caso o o for danicado ou cortado durante o trabalho,

não toque no o, mas tire imediatamente a cha da

• Não utilizar ferramenta caso o o esteja danicado;

mandando-o substituir por pessoal qualicado

• Certique-se sempre de que a tensão de alimentação

está de acordo com a tensão indicada na placa de

identicação da ferramenta (ferramentas com a

indicação de 230V ou 240V também podem ser ligadas

a uma fonte de 220V)

• Esta ferramenta não é aconselhada para trabalhos em

superfícies molhadas

• Nãoprocessarmaterialquecontenhaasbesto

(asbesto é considerado como sendo cancerígeno)

• O pó do material, como tinta com chumbo, algumas

espécies de madeira, minerais e metais, pode ser

prejudicial (contacto ou inalação do pó pode provocar

reacções alérgicas e/ou doenças respiratórias ao

operador ou às pessoas presentes); usemáscara

respiratóriaetrabalhecomumdispositivode

extracção de pó quando ligado a

• Determinados tipos de pó são classicados como

substâncias cancerígenas (como pó de carvalho

e faia), em especial, juntamente com aditivos para

acondicionamento da madeira; usemáscara

respiratóriaetrabalhecomumdispositivode

extracção de pó quando ligado a

• Siga o regulamento nacional quanto a extração de pó,

em função dos materiais que vão ser utilizados

• Ão lixar metais, devido às faíscas produzidas, não utilize

a caixa de pó/o aspirador e mantenha afastadas outras

pessoas e materiais combustíveis à área de trabalho

• Não entrar em contacto com a folha de lixadeira em

• Folhas de lixadeira gastas, rasgadas ou muito sujos não

devem continuar a ser utilizadas

• Usar luvas protectoras, óculos de protecção, roupas

justas e uma protecção para cabelos (no caso de

• Desliguesempreachadatomadaantesde

proceder a qualquer ajustamento ou troca de

correspondente aplicação (veja: Conselhos de

- e necessário, limpe o prato de borracha primeiro

- aperte o parafuso do prato D com a chave hexagonal

! o parafuso do prato D aquece durante a

utilização;nãolhetoqueantesquearrefeça

• Montagem das folhas de lixa ⑤

! desligar a ferramenta da fonte de corrente

- monte a folha de lixa VELCRO como ilustrado

! a aspiração de pó requer folhas de lixa

! aperfuraçãodafolhadelixadeverácorresponder

à perfuração da ferramenta

! troque as folhas de lixas gastas atempadamente

! utilizar sempre a ferramenta com toda a

superfíciedelixagemcobertaporfolhadelixa

• Interruptor de duas velocidades ⑥

- ligue/desligue a ferramenta puxando o interruptor F ②

para a frente/trás (3 posições)

1 = baixa velocidade

- seleccione a posição 1 para lixagem precisa (quando

trabalhar com a ponta delta G ou acessórios de

lixagem especiais H, J ou K)

- seleccione a posição 2 para lixagem rápida

! aferramentadeveestarligadaantesqueabase38

alcanceapeçaatrabalhar

! antesdedesligaraferramenta,develevantá-lada

• Montagem de acessórios de lixagem especiais (não

incluídos de série) ⑦

- monte a placa base C (similar à montagem dos pratos

- monte o acessório H, J ou K na placa base C e

aperte-o através da rotação do botão L para a direita

- monte a folha de lixa VELCRO correspondente no

acessório de lixagem

- retire os acessórios ou mude a sua posição através da

rotação do botão L para a esquerda

- 5 posições de lixagem

• Aspiração de pó ⑧

- esvazie periodicamente a caixa de recolha do pó M

para uma melhor recolha do pó

Para utilizar o aspirador

- remova a caixa de recolha de pó M premindo o botão

N e mantendo-o nessa posição enquanto puxa a caixa

de recolha de pó para trás

- aplique o aspirador à extensão P

! não utilizar a caixa de recolha do pó/o aspirador

• Segurar e guiar a ferramenta ⑨

- guie a ferramenta paralelamente à peça a trabalhar

! nãoapliquedemasiadapressãonaferramenta;

deixequeaferramentatrabalheporsi

- não incline a ferramenta de modo a evitar marcas

! duranteotrabalho,seguresempreaferramenta

na(s)área(s)dexaçãocinzenta(s)

- mantenha as aberturas de ventilação Q ②

CONSELHOS DE APLICAÇÃO

• Utilize a ferramenta com a ponta delta para a frente para

superfícies com arestas, superfícies estreitas e outros

lugares de difícil acesso ⑩

• Utilize a ferramenta com a parte lisa para a frente para

amplos movimentos em superfícies planas ⑪

• Para lixar peças de trabalho curvas ou com elevado

desempenho de remoção, utilize a ferramenta

juntamente com o prato de borracha A ②

• Use a ferramenta com os acessórios de lixagem

especiais para locais de acesso difícil ⑫

• O acessório de lixagem exível foi concebido para

- arredondar arestas ⑬a

- todas as superfícies arredondadas com um diâmetro

• Quando a ponta triangular G estiver gasta ou danicada

no topo, poderá duplicar a sua vida útil desmontando-a,

rodando-a 120° e voltando a colocá-la (também

aplicável à folha de lixadeira triangular) ⑭

• Nunca trabalhar madeira e metal com a mesma folha

• Grãos de folhas de lixa recomendados:

grosso - para remover tinta;para lixar

madeira extremamente dura

médio - para lixar madeira dura ou plana

na - para afagar madeira;para

acabamentos de madeira nua;para

afagar supercies com tinta antiga

• Use diferentes grãos de lixa quando trabalhar madeira

- comece com grão grosso ou médio

- acabe com grão no

• Para mais sugestões consulte www.skil.com

MANUTENÇÃO / SERVIÇO

• Esta ferramenta não se destina a utilização prossional

• Mantenha a ferramenta e o o sempre limpos

(especialmente as ranhuras de respiração Q ②)

- remover o pó de lixa aderido com um pincel

! desligar a ferramenta da fonte de corrente antes

• Se a ferramenta falhar apesar de cuidadosos processos

de fabricação e de teste, a reparação deverá ser

executada por uma ocina de serviço autorizada para

ferramentas eléctricas SKIL

- envie a ferramenta sem desmontar, juntamente

com a prova de compra, para o seu revendedor ou

para o centro de assistência SKIL mais próximo

(os endereços assim como a mapa de peças da

ferramenta estão mencionados no www.skil.com)

• Não deite ferramentas eléctricas, acessórios e

embalagemnolixodoméstico (apenas para países

- de acordo com a directiva europeia 2002/96/CE sobre

ferramentas eléctricas e electrónicas usadas e a

transposição para as leis nacionais, as ferramentas

eléctricas usadas devem ser recolhidas em separado

e encaminhadas a uma instalação de reciclagem dos

- símbolo ⑮ lhe avisará em caso de necessidade de

DECLARAÇÃO DE CONFORMIDADE

• Declaramos sob nossa exclusiva responsabilidade

que este producto cumpre as seguintes normas

ou documentos normativos: EN 60745, EN 61000,

EN 55014, conforme as disposições das directivas

2004/108/CE, 2006/42/CE, 2011/65/UE

• Processo técnico em: SKIL Europe BV (PT-SEU/

• Medido segundo EN 60745 o nível de pressão acústica

desta ferramenta é 75 dB(A) e o nível de potência

acústica 86 dB(A) (espaço de erro: 3 dB), e a vibração

10,7 m/s² (método braço-mão; incerteza K = 1,5 m/s²)

• O nível de emissão de vibrações foi medido de acordo

com um teste normalizado fornecido na EN 60745; pode

ser utilizado para comparar uma ferramenta com outra e39

como uma avaliação preliminar de exposição à vibração

quando utilizar a ferramenta para as aplicações

- utilizar a ferramenta para diferentes aplicações

ou com acessórios diferentes ou mantidos

decientemente, pode aumentar signicativamente o

- o número de vezes que a ferramenta é desligada

ou quando estiver a trabalhar sem fazer nada, pode

reduzir signicativamente o nível de exposição

! proteja-secontraosefeitosdavibração,

mantendo a ferramenta e os acessórios,

mantendo as mãos quentes e organizando os
