7220 AC - шліфувальна машина SKIL - Безкоштовний посібник користувача

Бренд	Skil
Модель	7220 AC
Тип	Багатофункціональна шліфмашина (багаторежимне шліфування та шліфування з випадковою орбітою)
Напруга живлення	230-240 В ~
Частота	50-60 Гц
Споживана потужність	250 Вт (приблизно)
Швидкості	2 (повільна та швидка)
Рівень звукового тиску	75 дБ(А) (згідно EN 60745)
Рівень звукової потужності	86 дБ(А) (згідно EN 60745)
Вібрація (метод рука-рука)	10,7 м/с² (невизначеність K = 1,5 м/с²)
Тип кріплення листів	Липучка
Перфорація листів	Так, для пиловідсмоктування
Пиловловлювач	Вбудований, з кнопкою зняття
Перехідник для пилососа	Так, вісь P для підключення
Комплект аксесуарів	Підставка для багатофункціональної шліфувальної пластини (A), підставка для пластини з випадковою орбітою (B), гвинт та шестигранний ключ (D, E), двоклавішний вимикач (F), трикутна колодка (G), пиловловлювач (M), кнопка зняття (N), вісь для пилососа (P)
Застосовні матеріали	Дерево, пофарбовані поверхні, пластик, шпаклівка
Використання	Шліфування та полірування всуху (непрофесійне)
Безпека	Блокувальний пристрій, аварійна зупинка, трипозиційний вимикач (0,1,2)
Обслуговування	Регулярне очищення вентиляційних щілин та пиловловлювача
Ремонтопридатність	Ремонт в авторизованому центрі SKIL
Стандарти	EN 60745, EN 61000, EN 55014; відповідність CE
Вага	1,4 кг (приблизно)

Часті запитання - 7220 AC SKIL

Як замінити опорну пластину моєї шліфмашини Skil 7220 AC?

Спочатку відключіть інструмент. Зніміть шліфувальний лист на липучці, потім відкрутіть гвинт опорної пластини (D) за допомогою шестигранного ключа (E). Встановіть нову опорну пластину (A або B) і закрутіть міцно. Не торкайтеся гвинта одразу після використання, оскільки він може бути гарячим.

Яку швидкість вибрати для шліфування?

Використовуйте позицію 1 (повільна швидкість) для точного шліфування, особливо з трикутною колодкою або спеціальними аксесуарами. Позиція 2 (швидка швидкість) підходить для швидкого шліфування великих поверхонь. Інструмент повинен бути ввімкненим до дотику до деталі.

Чи можна використовувати пилосос зі шліфмашиною?

Так, зніміть пиловловлювач, натиснувши кнопку N і потягнувши назад, потім підключіть пилосос до осі P. Не використовуйте пиловловлювач або пилосос під час шліфування металів через іскри.

Як встановити шліфувальний лист на липучці?

Відключіть інструмент. Покладіть лист на липучці на опорну пластину, вирівнявши перфорацію, якщо використовуєте пиловідсмоктування. Переконайтеся, що вся шліфувальна поверхня покрита. Замінюйте зношені листи, коли вони втрачають ефективність.

Які матеріали можна шліфувати за допомогою Skil 7220 AC?

Ця шліфмашина призначена для сухого шліфування дерева, пофарбованих поверхонь, пластику та шпаклівки. Не використовуйте її на водонепроникних поверхнях або поверхнях, що містять азбест, та уникайте шліфування металу з пиловловлювачем.

Як обслуговувати мою шліфмашину?

Підтримуйте інструмент і кабель чистими, особливо вентиляційні щілини (Q). Видаляйте пил пензликом. Завжди відключайте перед чищенням. Для ремонту звертайтеся до авторизованого центру SKIL.

Що робити в разі електричної або механічної несправності?

Негайно виведіть інструмент з експлуатації та відключіть вилку. Не використовуйте інструмент, якщо кабель пошкоджений. Довірте ремонт кваліфікованому техніку з використанням оригінальних запасних частин.

Чи можна використовувати шліфмашину початківцям?

Так, але уважно прочитайте інструкцію та дотримуйтесь правил безпеки. Інструмент не призначений для осіб молодше 16 років. Завжди носіть захисні окуляри та протипиловий респіратор.

Які додаткові аксесуари доступні?

Спеціальні аксесуари, такі як щілинний аксесуар (H), гнучкий аксесуар (J) та пальцевий аксесуар (K), можна придбати окремо. Вони кріпляться на базову пластину (C) за допомогою кнопки L.

Як зменшити вібрацію під час шліфування?

Забезпечте належне обслуговування інструменту та аксесуарів, тримайте руки в теплі та організуйте роботу. Виміряне значення вібрації становить 10,7 м/с². Використовуйте інструмент з помірним тиском і ведіть його паралельно поверхні.

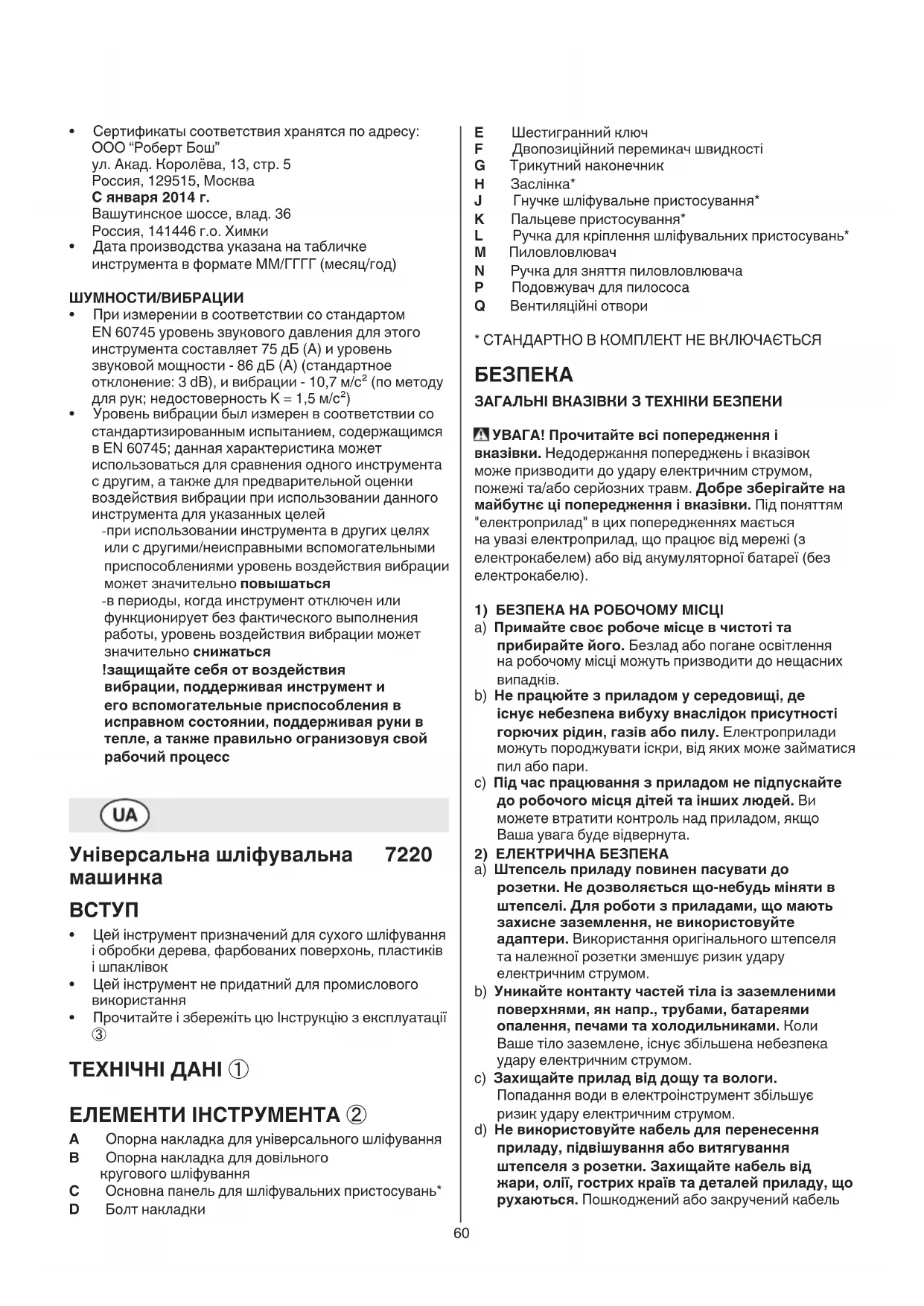

ПОСІБНИК КОРИСТУВАЧА 7220 AC SKIL

3) ЛИЧНАЯ БЕЗОПАСНОСТЬ

Універсальна шліфувальна 7220 машинка

ВСТУП

• Цей інструмент призначений для сухого шліфування і обробки дерева, фарбованих поверхонь, пластиків і шпаклівок
• Цей інструмент не придатний для промислового використання
• Прочитайте і збережіть цю Інструкцію з експлуатації ③

ТЕХНІЧНІ ДАНІ ①

ЕЛЕМЕНТИ ІНСТРУМЕНТА ②

A Опорна накладка для універсального шліфування
В Опорна накладка для довільного кругового шліфування
С Основна панель для шліфувальних пристосувань*
D Болт накладки

Е Шестигранний ключ
F Двопозиційний перемикач швидкості
G Трикутний наконечник
Н Заслінка*
J Гнучке шліфувальне пристосування*
К Пальцеве пристосування*
L Ручка для кріплення шліфувальних пристосувань*
М Пиловловлювач
N Ручка для зняття пиловловлювача
Р Подовжувач для пилососа
Q Вентиляційні отвори

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ

А УВАГА! Прочитайте всі попередження і вказівки. Недодержання попереджень і вказівок може призводити до удару електричним струмом, пожежі та/або серйозних травм. Добре зберігайте на майбутнє ці попередження і вказівки. Під поняттям "електроприлад" в цих попередженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ
a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних випадків.
b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
с) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.
2) ЕЛЕКТРИЧНА БЕЗПЕКА
a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом.
b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом.
с) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом.
d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель

збільшує ризик удару електричним струмом.

e) Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом.

f) Янщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

3) БЕЗПЕКА ЛЮДЕЙ

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм.

b) Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні онуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників,зменшує ризиск травм.

с) Уникайте ненавмисного вмикання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм.

d) Перед тим, як вминати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити до травм.

e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях.

f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці близько до деталей приладу, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються.

g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ

a) Не перевантажуйте прилад. Використовуйте таний прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.

b) Не користуйтеся приладом з пошкодженим

вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.

с) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу.
d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
e) Старанно доглядайте за приладом. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести.
g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій.
5) CEPBIC
a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ДЛЯ ШЛІФУВАЛЬНОЇ МАШИНИ

• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи
• Не дозволяйте шнуру живлення стикатися з рухомими частинами інструменту; завжди викладайте шнур за задньою частиною інструменту
• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж вручну)
• Коли ви закінчили роботу з інструментом, вимкніть мотор і переконайтеся, що всі рухомі частини повністю зупинилися
• Використовуйте повністю розгорнений шнур подовжувача, який може витримувати навантаження в 16 Ампер

• У разі електричної або механічної несправності, негайно відключите інструмент і вимкніть з розетки

• SKIL гарантиє надійну роботу інструмента тільки при використанні відповідного приладдя

• Цей інструмент не можна використовувати особам віком до 16 років
• Рівень шуму при роботі може перевищувати 85 дБ(а); використовуйте навушники
• Якщо шнур пошкоджений або прорізаний при роботі, не доторкайтеся до нього і негайно витягніть його з розетки
• Ніколи не використовуйте інструмент з пошкодженим шнуром; його повинен замінити кваліфікований фахівець
• Перед роботою перевірте відповідність струму в мережі із струмом, позначені на інструменті (інструменти, розраховані на 230В або 240В, також можуть підключатися до мережі 220В)
• Цей інструмент не підходить для мокрої шліфовки
• Не обробляйте материали, що містять асбест (асбест вважається канцерогенним)
• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал, може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента
• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента
• Слідуйте інструкціям по роботі з матеріалами, продукцюючими пил
• При обробці металу можуть з'являтися іскри; не використайте пиловловлювач/пилосос і видаліть займисті матеріали з робочої зони
• Не торкайтеся до рухомого наждачного листа
• Не використовуйте зношені, порвані або засмічені наждачні листи
• Надягайте захисні рукавички, окуляри безпеки, щільно облягаючий одяг і захисну шапочку (для довгого волосся)
  • Перед регулюванням або заміною приладдя обов'язково вийміть вилку із сітьової розетки

ВИКОРИСТАННЯ

• Опорні накладки
  -не користуйтесь інструментом без опорної накладки А або В, або основи С
  -підбирайте накладку у відповідності до виконуваної роботи (див. "Поради із застосування")
  !негайно міняйте накладку у разі пошкодження
  • Заміна опорних накладок ④
  -видаліть наждачний папір VELCRO
  -за допомогою шестигранного ключа D викрутіть гвинт накладки E
  -встановіть опорну накладку А або В як зображено
  -у разі необхідності перед цим почистіть опорну накладку
  -за допомогою шестигранного ключа D затягніть гвинт накладки E

!відкручуючи або закручуючи гвинт, надійно утримуйте опорну накладку D !від'єднуйте інструмент від розетки перш ніж знімати або встановлювати опорну накладку !під час роботи D гвинт накладки розігрівається; не доторкайтесь до нього доки він не охолоне

!вийняти вилку з розетки

-встановіть наждачний лист VELCRO як показано на малюнку

!для засмоктування пилу потрібні перфоровані наждачні листи

!перфорація в наждачному листі повинна співпадати з перфорацією в робочій пластині !своєчасно замінюйте наждачні листи

!завжди повністю закривайте робочу пластину наждачним папером

• Двопозиційний перемикач швидкості ⑥

-включає і вимикає інструмент натисненням перемикача F ② вперед/назад (3 положень)

0 = вимикання

1 = низька швидкість

2 = висока швидкість

-для шліфування з високою точністю переведіть

його в положення 1 (працюючи з трикутним наконечником G або спеціальними шліфувальними пристосуваннями Н, Ј або К)

-для швидкісного шліфування переведіть його в положення 2

!перш ніж прикласти робочу поверхню до виробу потрібно включити інструмент !перш ніж вимкнути інструмент, його треба відвести від оброблюваного виробу

- Встановіть особливі аксесуари для обробки (не включається в стандартний комплект поставки) ⑦

-встановіть основу С (саме так, як опорну накладку)

-встановіть пристосування Н, Ј або К на основу С і закріпіть, повертаючи ручку L за годинниковою стрілкою

-встановіть відповідний наждачний папір VELCRO на аксесуар

-щоб зняти пристосування або змінити його положення, повертайте ручку L проти годинникової стрілки

-5 положення для обробки

• Пиловловлювання ⑧

-регулярно спорожняйте пиловловлювач М для оптимального засмоктування пилу

Щоб користуватись пилососом необхідно

-зніміть пиловловлювач М зрушивши ручку N вліво й утримуючи її в цьому положенні, водночас відтягаючи пиловловлювач назад

-під'єднайте пилосос до подовжувача Р

!не використовуйте пиловловлювач/пилосос при шліфуванні металу

• Утримування і робота інструментом ⑨

-направляйте інструмент паралельно робочій поверхні

!не прикладайте до інструменту дуже великий тиск

-не нахиляйте інструмент, щоб уникати небажаних ділянок

!під час роботи, завжди тримайте інструмент за частини захвату сірого кольору

- тримайте вентиляційні отвори Q ② незакритими

• використовуйте інструмент з трикутною насадкою для роботи на гострих, вузьких та інших важкодоступних місцях ⑩
• використовуйте інструмент з плоскою насадкою для довгих штрихів на плоских поверхнях ⑪
• Для шліфування фасонних заготівок, а також при інтенсивній зачистці застосовуйте інструмент у поєднанні з опорною накладкою А ②
• Використовуйте інструмент із спеціальними аксесуарами для труднодоступних місць ⑫
• Гнучке пристосування для обробки призначене - закруглення краєвих поверхонь ⑬а -повністю круглих поверхонь з максимальним діаметром 10 см ⑬b
• Коли платформа трикутного наконечника G зноситься або буде пошкоджена, ви можете продовжити її термін служби, знявши її, повернувши на 120° і поставивши назад (також може застосовуватися до трикутної пластини) ⑭
• Ніколи не використовуйте один і той же наждачний лист для дерева і металу
• Рекомендовані наждачні листи: крупний - для видалення фарби;для шліфовки необробленого дерева поганої якості
  середній - для шліфовки необробленого або простого дерева
  дрібний - для остаточної шліфовки дерева;для обробки необробленої деревини;для шліфовки поверхонь із старою фарбою
• Використовуйте різні наждачні листи для необробленої поверхні:
  -починайте шліфувати крупним або середнім листом -завершуйте дрібним
  • Див додаткову інформацію на www.skil.com

ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання
• Завжди тримайте інструмент та його шнур в чистоті (особливо вентиляційні отвори Q ②)
  -відаліть налиплий пил щіткою !перед чисткою інструменту необхідно роз'єднати штепсельний роз"їм
• Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL
  -надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до

найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com)

ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

• Не винидайте електроінструмент, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС)
  -відповідно до європейської директиви 2002/96/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом -малюнок ⑮ нагадає вам про це

ДЕКЛАРАЦІЯ ПРО ВІДПОВІДНІСТЬ СТАНДАРТАМС Є

• Ми заявляемо, що відповідність даного продукту наступним стандартам і регулюючим документам повністю нашою відповідальністю: EN 60745, EN 61000, EN 55014, відповідно до положень директив 2004/108/EG, 2006/42/EG, 2011/65/EC
• Технічні документи в: SKIL Europe BV (PT-SEU/ENG1), 4825 BD Breda, NL

• Зміряний відповідно до EN 60745 рівень тиску звуку даного інструменту 75 дБ(А) і потужність звуку 86 дБ(А) (стандартне відхилення: 3 дБ), і вібрація 10,7 м/с² (ручна методика; похибка K = 1,5 м/с²)
• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 60745; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей
  -при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися
  -у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися! захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно организовуючи свій робочий процес
