ПОСІБНИК КОРИСТУВАЧА 1220 MA SKIL

ОРИГІНАЛЬНА ІНСТРУКЦІЯ

Стрічковийшліфувальний

• Цей інструмент призначений для сухого шліфування

дерева, забарвлених поверхонь, пластиків і

фарбованих поверхонь

• Прочитайте і збережіть цю Інстpукцію з експлуатації

B Ручка блокування вимикача

C Важіль для заміни шліфувальної стрічки

E Гвинт для регулювання центрування стрічки

H Вентиляційні отвори

J Шліфувальна рамка54

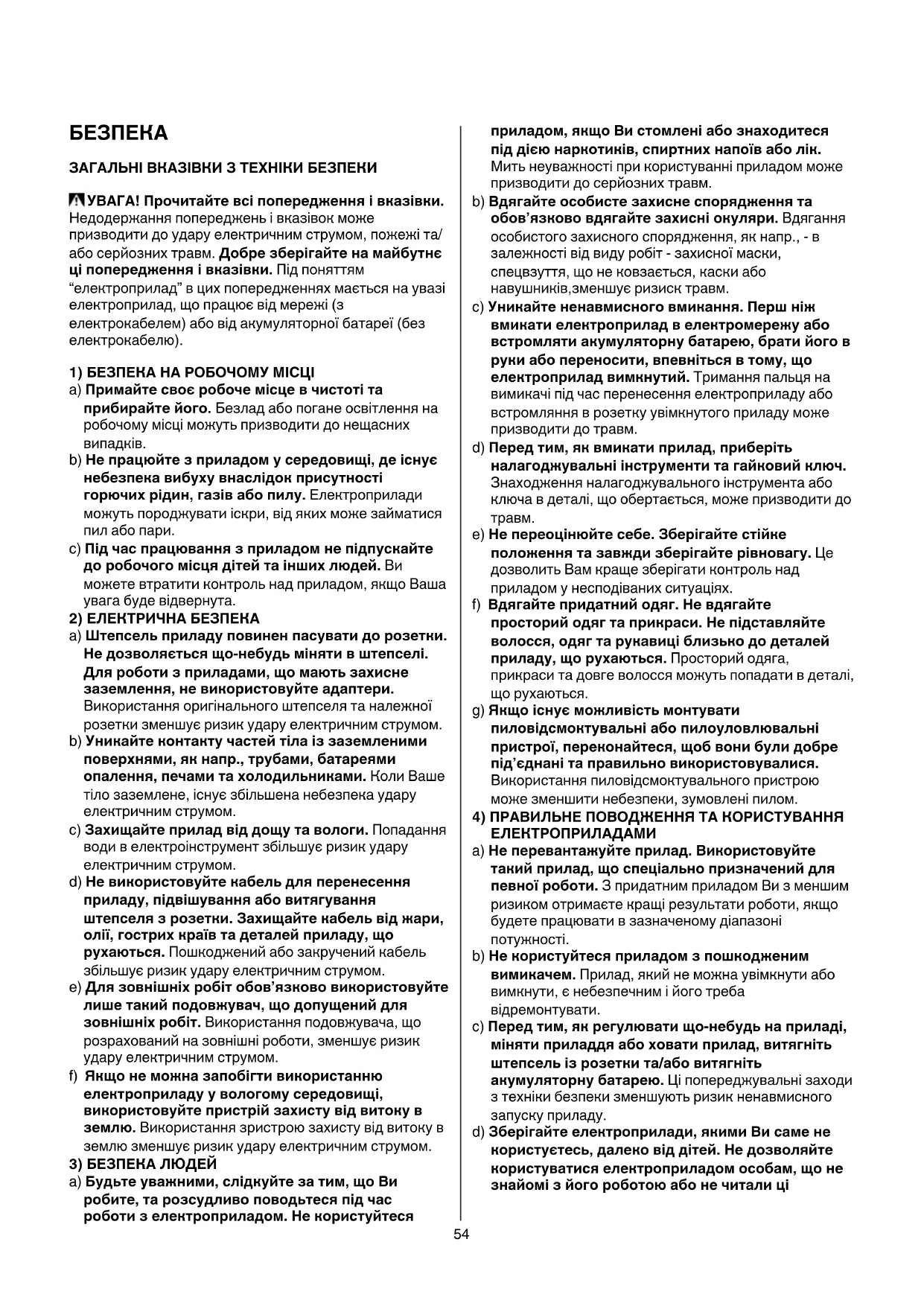

ЗАГАЛЬНІВКАЗІВКИЗТЕХНІКИБЕЗПЕКИ

УВАГА!Прочитайтевсіпопередженняівказівки.

Недодержання попереджень і вказівок може

призводити до удару електричним струмом, пожежі та/

або серйозних травм. Добрезберігайтенамайбутнє

ціпопередженняівказівки. Під поняттям

“електроприлад” в цих попередженнях мається на увазі

електроприлад, що працює від мережі (з

електрокабелем) або від акумуляторної батареї (без

1)БЕЗПЕКАНАРОБОЧОМУМІСЦІ

a) Примайтесвоєробочемісцевчистотіта

прибирайтейого.Безлад або погане освітлення на

робочому місці можуть призводити до нещасних

b) Непрацюйтезприладомусередовищі,деіснує

небезпекавибухувнаслідокприсутності

горючихрідин,газівабопилу. Електроприлади

можуть породжувати іскри, від яких може займатися

c) Підчаспрацюваннязприладомнепідпускайте

доробочогомісцядітейтаіншихлюдей. Ви

можете втратити контроль над приладом, якщо Ваша

увага буде відвернута.

2)ЕЛЕКТРИЧНАБЕЗПЕКА

a) Штепсельприладуповиненпасуватидорозетки.

Недозволяєтьсящо-небудьмінятивштепселі.

Дляроботизприладами,щомаютьзахисне

заземлення,невикористовуйтеадаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик удару електричним струмом.

b) Уникайтеконтактучастейтілаіззаземленими

поверхнями,якнапр.,трубами,батареями

опалення,печамитахолодильниками. Коли Ваше

тіло заземлене, існує збільшена небезпека удару

електричним струмом.

c) Захищайтеприладвіддощутавологи. Попадання

води в електроінструмент збільшує ризик удару

електричним струмом.

d) Невикористовуйтекабельдляперенесення

приладу,підвішуванняабовитягування

штепселязрозетки.Захищайтекабельвіджари,

олії,гострихкраївтадеталейприладу,що

рухаються. Пошкоджений або закручений кабель

збільшує ризик удару електричним струмом.

e) Длязовнішніхробітобов’язкововикористовуйте

лишетакийподовжувач,щодопущенийдля

зовнішніхробіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

удару електричним струмом.

f) Якщонеможназапобігтивикористанню

електроприладуувологомусередовищі,

використовуйтепристрійзахистувідвитокув

землю. Використання зристрою захисту від витоку в

землю зменшує ризик удару електричним струмом.

a) Будьтеуважними,слідкуйтезатим,щоВи

робите,тарозсудливоповодьтесяпідчас

роботизелектроприладом.Некористуйтеся

приладом,якщоВистомленіабознаходитеся

піддієюнаркотиків,спиртнихнапоїваболік.

Мить неуважності при користуванні приладом може

призводити до серйозних травм.

b) Вдягайтеособистезахиснеспорядженнята

обов’язкововдягайтезахисніокуляри. Вдягання

особистого захисного спорядження, як напр., - в

залежності від виду робіт - захисної маски,

спецвзуття, що не ковзається, каски або

навушників,зменшує ризиск травм.

c) Уникайтененавмисноговмикання.Першніж

вмикатиелектроприладвелектромережуабо

встромлятиакумуляторнубатарею,братийогов

рукиабопереносити,впевнітьсявтому,що

електроприладвимкнутий. Тримання пальця на

вимикачі під час перенесення електроприладу або

встромляння в розетку увімкнутого приладу може

призводити до травм.

d) Передтим,яквмикатиприлад,приберіть

налагоджувальніінструментитагайковийключ.

Знаходження налагоджувального інструмента або

ключа в деталі, що обертається, може призводити до

e) Непереоцінюйтесебе.Зберігайтестійке

положеннятазавждизберігайтерівновагу. Це

дозволить Вам краще зберігати контроль над

приладом у несподіваних ситуаціях.

f) Вдягайтепридатнийодяг.Невдягайте

просторийодягтаприкраси.Непідставляйте

волосся,одягтарукавиціблизькододеталей

приладу,щорухаються. Просторий одяга,

прикраси та довге волосся можуть попадати в деталі,

g) Якщоіснуєможливістьмонтувати

пиловідсмоктувальніабопилоуловлювальні

пристрої,переконайтеся,щобвонибулидобре

під’єднанітаправильновикористовувалися.

Використання пиловідсмоктувального пристрою

може зменшити небезпеки, зумовлені пилом.

4)ПРАВИЛЬНЕПОВОДЖЕННЯТАКОРИСТУВАННЯ

a) Неперевантажуйтеприлад.Використовуйте

такийприлад,щоспеціальнопризначенийдля

певноїроботи. З придатним приладом Ви з меншим

ризиком отримаєте кращі результати роботи, якщо

будете працювати в зазначеному діапазоні

b) Некористуйтесяприладомзпошкодженим

вимикачем. Прилад, який не можна увімкнути або

вимкнути, є небезпечним і його треба

c) Передтим,якрегулюватищо-небудьнаприладі,

мінятиприладдяабоховатиприлад,витягніть

штепсельізрозеткита/абовитягніть

акумуляторнубатарею. Ці попереджувальні заходи

з техніки безпеки зменшують ризик ненавмисного

d) Зберігайтеелектроприлади,якимиВисамене

користуєтесь,далековіддітей.Недозволяйте

користуватисяелектроприладомособам,щоне

знайомізйогороботоюабонечиталиці55

вказівки. У разі застосування недосвідченими

особами прилади несуть в собі небезпеку.

e) Стараннодоглядайтезаприладом.Перевірте,

щобрухомідеталіприладубездоганно

працювалитанезаїдали,небулиполаманими

абонастількипошкодженими,щобцемогло

вплинутинафункціонуванняприладу.

Пошкодженідеталітребавідремонтуватив

авторизованіймайстерні,першніжнимиможна

зновукористуватися. Велика кількість нещасних

випадків спричиняється поганим доглядом за

f) Тримайтерізальніінструментидобре

нагостренимитавчистоті. Старанно доглянуті

різальні інструменти з гострим різальним краєм

менше застряють та їх легше вести.

g) Використовуйтеелектроприлади,приладдядо

них,робочіінструментит.і.відповіднодоцих

вказівок.Берітьдоувагиприцьомуумови

роботитаспецифікувиконуваноїроботи.

Використання електроприладів для робіт, для яких

вони не передбачені, може призводити до

небезпечних ситуацій.

a) Віддавайтесвійприладнаремонтлише

кваліфікованимфахівцямталишез

використанняморигінальнихзапчастин. Це

забезпечить безпечність приладу на довгий час.

ПРАВИЛАТЕХНІКИБЕЗПЕКИДЛЯШЛІФУВАЛЬНОЇ

• Не допускайте пошкоджень, які можуть нанести

шурупи, цвяхи і інші елементи вашому виробу;

видаліть їх перед початком роботи

• Не дозволяйте шнуру живлення стикатися з

рухомими частинами інструменту; завжди

викладайте шнур за задньою частиною інструменту

• Зафіксуйтеоброблюванудеталь (оброблювана

деталь, зафіксована за допомогою затискних

пристроїв або лещат, закріплюється краще, ніж

• Коли ви закінчили роботу з інструментом, вимкніть

мотор і переконайтеся, що всі рухомі частини

• Використовуйте повністю розгорнений шнур

подовжувача, який може витримувати навантаження

• У разі електричної або механічної несправності,

негайно відключите інструмент і вимкніть з розетки

• SKIL гарантує надійну роботу інструмента тільки при

використанні відповідного приладдя

• Цей інструмент не можна використовувати особам

• Рівень шуму при роботі може перевищувати 85 дБ(а);

використовуйте навушники

• Тримайтеелектричнийінструментзаізольовані

рукоятки,томущострічкаможеможезачепити

власнийшнурживлення (перерізання дроту під

напругою призведе до проходження електричного

струму через металеві деталі інструменту та до

ураження оператора струмом)

• Якщо шнур пошкоджений або прорізаний при роботі,

не доторкайтеся до нього і негайно витягніть його з

• Ніколи не використовуйте інструмент з

пошкодженим шнуром; його повинен замінити

кваліфікований фахівець

• Перед роботою перевірте відповідність струму в

мережі із струмом, позначені на інструменті

(інструменти, розраховані на 230В або 240В, також

можуть підключатися до мережі 220В)

• Цей інструмент не підходить для мокрої шліфовки

• Необробляйтематеріали,щомістятьасбест

(асбест вважається канцерогенним)

• Пил від таких матеріалів, як свинцовоутримуюча

фарба, деякі породи дерева, мінерали й метал, може

бути шкідливим (контакт із таким пилом або його

вдихання може стати причиною виникнення в

оператора або осіб, що перебувають поруч,

алергійних реакцій і/або респіраторних

захворювань); надягайтереспіраторіпрацюйтез

пиловидаляючимпристроємпідчасувімкнення

• Деякі види пилу класифікуються як канцерогенні

(наприклад, дубовий або буковий пил), особливо в

сполученні з добавками для кондиціювання

деревини; надягайтереспіраторіпрацюйтез

пиловидаляючимпристроємпідчасувімкнення

• Слідуйте інструціям по роботі з матеріалами,

• При обробці металу можуть з’являтися іскри; не

використайте мішок/пиловловлювач/пилосос і

видаліть займисті матеріали з робочої зони

• Не торкайтеся рухомої шліфувальної стрічки

• Не використовуйте зношені, порвані або засмічені

• Надягайте захисні рукавички, окуляри безпеки,

щільно облягаючий одяг і захисну шапочку (для

• Передрегулюваннямабозаміноюприладдя

обов’язкововиймітьвилкуізсітьовоїрозетки

- інструмент вмикається/вимикається натисканням/

відпусканням гачка A 2

! першніжприкластиробочуповерхнюдо

виробупотрібновключитиінструмент

! першніжвимкнутиінструмент,йоготреба

відвестивідоброблюваноговиробу

• Блокування вимикача для тривалої роботи

- потягнути за гачок A 2

- натиснути на ручку B 2 великим пальцем

- розблокувати вимикач, знову потягнувши за гачок

A 2 і відпустивши його

• Заміна шліфувальної стрічки 4

! вийнятивилкузрозетки

- зняти шліфувальну стрічку56

- вставити нову стрічку таким чином, щоб стрічки,

нанесені з внутрішнього боку, вказували у тому

самому напрямку, що й стрічка D на інструменті

! завждивчаснозамінюйтешліфувальну

! ніколинескладайтешліфувальністрічки

• Автоматичне центрування стрічки (система ABC)

- автоматично центрує стрічку при вмиканні

- утримує стрічку центрованою під час шліфування

У випадку, якщо стрічка зійде з інструмента

(найчастіше пояснюється поганою якістю стрічки),

- увімкніть інструмент

- відрегулювати гвинт E 2, поки шліфувальна

стрічка рухається паралельно до плоского боку

- якщо стрічка й надалі сходить з інструмента,

встановити нову стрічку

! регулярноспорожняйтемішокFдля

оптимальногозасмоктуванняпилу

- коли працюєте інструментом з пилевсмоктувачем,

встановіть адаптер для пилевсмоктувача G так, як

! невикористовуйтемішок/пилососпри

• Утримування і робота інструментом 6

- направляйте інструмент паралельно робочій

! підчасроботи,завждитримайтеінструмент

зачастинизахватусірогокольору

! неприкладайтедоінструментудужевеликий

- не нахиляйте інструмент, щоб уникати небажаних

- тримайте вентиляційні отвори H 2 незакритими

ПОРАДИПОВИКОРИСТАНЮ

• Для шліфування необроблених дерев’яних поверхонь

проводьте інструментом рівними рухами вздовж

• Для шліфування усіх інших поверхонь проводьте

інструментом овальними рухами по матеріалу

• Встановіть шліфувальна рамка J для вирівнювання

поверхонь без подряпин та жолобків, та

переконайтеся в тому, що вона надійно встановлена

! підчасроботишліфувальнарамка

розігріваеться;недоторкайтесьдонеїпоки

• Ніколи не використовуйте одну і ту саму шліфувальну

стрічку для дерева та металу

ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Завжди тримайте інструмент та його шнур в чистоті

(особливо вентиляційні отвори H 2)

- видаліть налиплий пил щіткою

! передчисткоюінструментунеобхідно

роз’єднатиштепсельнийроз’їм

• Якщо незважаючи на ретельну технологію

виготовлення і перевірки інструмент все-таки вийде

з ладу, його ремонт дозволяється виконувати лише в

авторизованій сервісній майстерні для

електроприладів SKIL

- надішліть нерозібраний інструмент разом з

доказом купівлі до Вашого дилера або до

найближчого центру обслуговування SKIL (адреси,

а також діаграма обслуговування пристрою,

подаються на сайті www.skilmasters.com)

ОХОРОНАНАВКОЛИШНЬОЇСЕРЕДИ

• Hевикидайтеелектроінструмент,

принадлежностітаупаковкуразомзізвичайним

сміттям (тільки для країн ЄС)

- відповідно до європейської директиви 2002/96/ЄС

щодо утилізації старих електричних та

електронних приладів, в залежності з місцевим

законодавством, електроінструмент, який

перебував в експлуатації повинен бути

утилізований окремо, безпечним для

навколишнього середовища шляхом

- малюнок 8 нагадає вам про це

ДЕКЛАРАЦІЯПРОВІДПОВІДНІСТЬ

• Ми заявляємо під нашу виключну відповідальність,

що описаний в “Технічні дані” продукт відповідає

таким нормам або нормативним документам: EN

60745, EN 61000, EN 55014 у відповідності до

положень директив 2004/108/EG, 2006/42/EG,

• Технічнідокументив: SKIL Europe BV (PT-SEU/

• Зміряний відповідно до EN 60745 рівень тиску звуку

даного інструменту 87 дБ(А) i потужність звуку 98

дБ(А) (стандартне відхилення: 3 дБ), i вібрація 2,1 м/

с² (ручна методика; похибка K = 1,5 м/с²)

• Рівень вібрації було виміряно у відповідності зі

стандартизованим випробуванням, що міститься в

EN 60745; дана характеристика може

використовуватися для порівняння одного

інструмента з іншим, а також для попередньої оцінки

впливу вібрації під час застосування даного

інструмента для вказаних цілей

- при використанні інструмента в інших цілях або з

іншими/несправними допоміжними

пристосуваннями рівень впливу вібрації може

значно підвищуватися57

- у періоди, коли інструмент вимикнений або

функціонує без фактичного виконання роботи,

рівень впливу вібрації може значно знижуватися

! захищайтесебевідвпливувібрації,

підтримуючиінструментійогодопоміжні

пристосуваннявсправномустані,

підтримуючирукивтеплі,атакожправильно

огранизовуючисвійробочийпроцес






