INSTRUKCJA OBSŁUGI 1220 MA SKIL

Szlifierkataśmowa 1220

• Niniejsze elektronarzędzie przeznaczone jest do

szlifowania na sucho, usuwając dużą ilość materiału z

powierzchni: drewnianych, plastikowych, metalowych,

kitu i powierzchni pomalowanych

• Przeczytać i zachować niniejszą instrukcję obsługi 3

ELEMENTYNARZĘDZIA2

A Włącznik/wyłącznik

B Przycisk blokady przełącznika zasilania

C Dźwignia wymiany taśmy ściernej

E Wkręt regulacji centrowania taśmy

G Adapter odsysacza trocin

H Szczeliny wentylacyjne

BEZPIECZEŃSTWO OGÓLNEPRZEPISYBEZPIECZEŃSTWA UWAGA!Należyprzeczytaćwszystkiewskazówkii

przepisy. Błędy w przestrzeganiu poniższych wskazówek

mogą spowodować porażenie prądem, pożar i/lub ciężkie

obrażenia ciała. Należystarannieprzechowywać

wszystkieprzepisyiwskazówkibezpieczeństwadla

dalszego zastosowania. Użyte w poniższym tekście

pojęcie “elektronarzędzie” odnosi się do elektronarzędzi

zasilanych energią elektryczną z sieci (z przewodem

zasilającym) i do elektronarzędzi zasilanych akumulatorami

(bez przewodu zasilającego).

1)BEZPIECZEŃSTWOMIEJSCAPRACY

a) Miejscepracynależyutrzymywaćwczystościi

dobrzeoświetlone. Nieporządek lub nie oświetlone

miejsce pracy mogą doprowadzić do wypadków.47

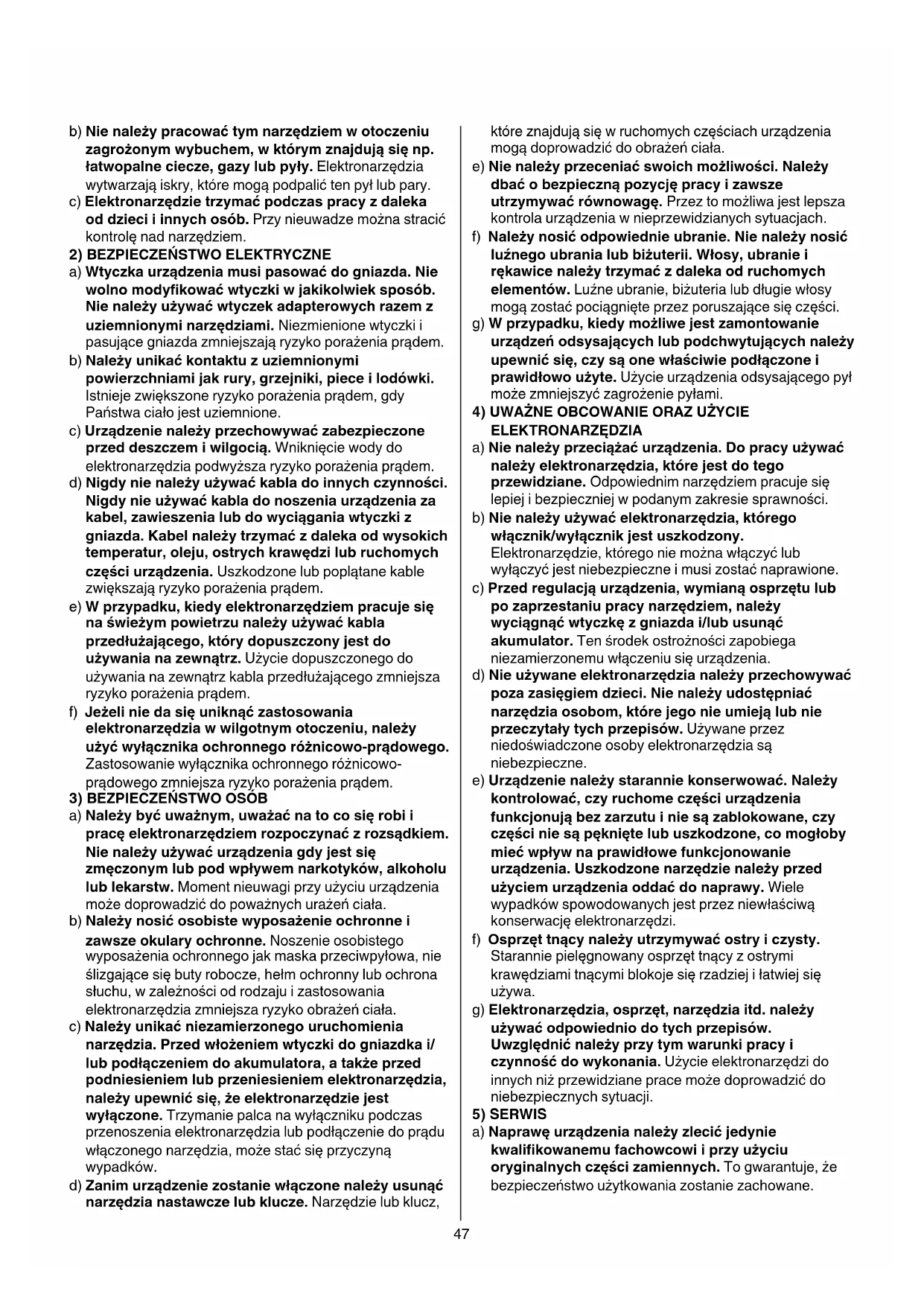

b) Nienależypracowaćtymnarzędziemwotoczeniu

zagrożonymwybuchem,wktórymznajdująsięnp.

łatwopalneciecze,gazylubpyły. Elektronarzędzia

wytwarzają iskry, które mogą podpalić ten pył lub pary.

c) Elektronarzędzietrzymaćpodczaspracyzdaleka

od dzieci i innych osób. Przy nieuwadze można stracić

kontrolę nad narzędziem.

2)BEZPIECZEŃSTWOELEKTRYCZNE

a) Wtyczkaurządzeniamusipasowaćdogniazda.Nie

wolnomodyfikowaćwtyczkiwjakikolwieksposób.

Nienależyużywaćwtyczekadapterowychrazemz

uziemnionyminarzędziami.Niezmienione wtyczki i

pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Należyunikaćkontaktuzuziemnionymi

powierzchniami jak rury, grzejniki, piece i lodówki.

Istnieje zwiększone ryzyko porażenia prądem, gdy

Państwa ciało jest uziemnione.

c) Urządzenienależyprzechowywaćzabezpieczone

przeddeszczemiwilgocią. Wniknięcie wody do

elektronarzędzia podwyższa ryzyko porażenia prądem.

d) Nigdynienależyużywaćkabladoinnychczynności.

Nigdynieużywaćkabladonoszeniaurządzeniaza

kabel,zawieszenialubdowyciąganiawtyczkiz

gniazda.Kabelnależytrzymaćzdalekaodwysokich

temperatur,oleju,ostrychkrawędzilubruchomych

częściurządzenia.Uszkodzone lub poplątane kable

zwiększają ryzyko porażenia prądem.

e) Wprzypadku,kiedyelektronarzędziempracujesię

naświeżympowietrzunależyużywaćkabla

przedłużającego,którydopuszczonyjestdo

używanianazewnątrz. Użycie dopuszczonego do

używania na zewnątrz kabla przedłużającego zmniejsza

ryzyko porażenia prądem.

f) Jeżeliniedasięuniknąćzastosowania

elektronarzędziawwilgotnymotoczeniu,należy

użyćwyłącznikaochronnegoróżnicowo-prądowego.

Zastosowanie wyłącznika ochronnego różnicowo-

prądowego zmniejsza ryzyko porażenia prądem.

3)BEZPIECZEŃSTWOOSÓB

a) Należybyćuważnym,uważaćnatocosięrobii

pracęelektronarzędziemrozpoczynaćzrozsądkiem.

Nienależyużywaćurządzeniagdyjestsię

zmęczonymlubpodwpływemnarkotyków,alkoholu

lub lekarstw. Moment nieuwagi przy użyciu urządzenia

może doprowadzić do poważnych urażeń ciała.

b) Należynosićosobistewyposażenieochronnei

zawsze okulary ochronne. Noszenie osobistego

wyposażenia ochronnego jak maska przeciwpyłowa, nie

ślizgające się buty robocze, hełm ochronny lub ochrona

słuchu, w zależności od rodzaju i zastosowania

elektronarzędzia zmniejsza ryzyko obrażeń ciała.

c) Należyunikaćniezamierzonegouruchomienia

narzędzia.Przedwłożeniemwtyczkidogniazdkai/

lubpodłączeniemdoakumulatora,atakżeprzed

podniesieniemlubprzeniesieniemelektronarzędzia,

należyupewnićsię,żeelektronarzędziejest

wyłączone. Trzymanie palca na wyłączniku podczas

przenoszenia elektronarzędzia lub podłączenie do prądu

włączonego narzędzia, może stać się przyczyną

d) Zanimurządzeniezostaniewłączonenależyusunąć

narzędzianastawczelubklucze. Narzędzie lub klucz,

które znajdują się w ruchomych częściach urządzenia

mogą doprowadzić do obrażeń ciała.

e) Nienależyprzeceniaćswoichmożliwości.Należy

dbaćobezpiecznąpozycjępracyizawsze

utrzymywaćrównowagę.Przez to możliwa jest lepsza

kontrola urządzenia w nieprzewidzianych sytuacjach.

f) Należynosićodpowiednieubranie.Nienależynosić

luźnegoubranialubbiżuterii.Włosy,ubraniei

rękawicenależytrzymaćzdalekaodruchomych

elementów. Luźne ubranie, biżuteria lub długie włosy

mogą zostać pociągnięte przez poruszające się części.

g) Wprzypadku,kiedymożliwejestzamontowanie

urządzeńodsysającychlubpodchwytującychnależy

upewnićsię,czysąonewłaściwiepodłączonei

prawidłowoużyte. Użycie urządzenia odsysającego pył

może zmniejszyć zagrożenie pyłami.

4)UWAŻNEOBCOWANIEORAZUŻYCIE

a) Nienależyprzeciążaćurządzenia.Dopracyużywać

należyelektronarzędzia,którejestdotego

przewidziane. Odpowiednim narzędziem pracuje się

lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nienależyużywaćelektronarzędzia,którego

włącznik/wyłącznikjestuszkodzony.

Elektronarzędzie, którego nie można włączyć lub

wyłączyć jest niebezpieczne i musi zostać naprawione.

c) Przedregulacjąurządzenia,wymianąosprzętulub

pozaprzestaniupracynarzędziem,należy

wyciągnąćwtyczkęzgniazdai/lubusunąć

akumulator. Ten środek ostrożności zapobiega

niezamierzonemu włączeniu się urządzenia.

d) Nieużywaneelektronarzędzianależyprzechowywać

pozazasięgiemdzieci.Nienależyudostępniać

narzędziaosobom,którejegonieumiejąlubnie

przeczytałytychprzepisów. Używane przez

niedoświadczone osoby elektronarzędzia są

e) Urządzenienależystaranniekonserwować.Należy

kontrolować,czyruchomeczęściurządzenia

funkcjonująbezzarzutuiniesązablokowane,czy

częściniesąpękniętelubuszkodzone,comogłoby

miećwpływnaprawidłowefunkcjonowanie

urządzenia.Uszkodzonenarzędzienależyprzed

użyciemurządzeniaoddaćdonaprawy. Wiele

wypadków spowodowanych jest przez niewłaściwą

konserwację elektronarzędzi.

f) Osprzęttnącynależyutrzymywaćostryiczysty.

Starannie pielęgnowany osprzęt tnący z ostrymi

krawędziami tnącymi blokoje się rzadziej i łatwiej się

g) Elektronarzędzia,osprzęt,narzędziaitd.należy

używaćodpowiedniodotychprzepisów.

Uwzględnićnależyprzytymwarunkipracyi

czynnośćdowykonania. Użycie elektronarzędzi do

innych niż przewidziane prace może doprowadzić do

niebezpiecznych sytuacji.

a) Naprawęurządzenianależyzlecićjedynie

kwalifikowanemufachowcowiiprzyużyciu

oryginalnychczęścizamiennych. To gwarantuje, że

bezpieczeństwo użytkowania zostanie zachowane.48

PRZEPISYBEZPIECZEŃSTWASZLIFIEREK

• Uwaga na gwoździe, śruby i inne twarde przedmioty;

przed przystąpieniem do obróbki powinny być usunięte z

obrabianego przedmiotu; usunąć je przed rozpoczęciem

• Kabel zasilający powinien stale znajdować się w

bezpiecznej odległości od wirującej części

elektronarzędzia; kabel zasilający zawsze prowadzić z

tyłu elektronarzędzia

• Należyzabezpieczyćmiejsceprzeznaczonedo

zszycia (miejsce przeznaczone do zszycia umieszczone

w zaciskach lub imadle jest utrzymywane w miejscu

bezpieczniej niż w ręku)

• Przed pozostawieniem elektronarzędzia należy odłączyć

zasilanie elektryczne i odczekać do całkowitego

zatrzymania się wrzeciona

• W przypadku korzystania z kabla przedłużającego należy

zwrócić uwagę, aby był maksymalnie nawinięty na bęben

oraz był przystosowany do przewodzenia prądu o

natężeniu przynajmniej 16 A

• W przypadku wadliwego działnia mechanicznych lub

elektrycznych elementów urządzenia, należy

bezzwocznie odłączyć narzędzie i wyjąć wtyczkę

• SKIL może zagwarantować bezawaryjne działanie

narzędzia tylko przy korzystaniu z oryginalnego

wyposażenia dodatkowego

• Narzędzie nie powinny używać dzieci poniżej 16 roku

• Poziom hałasu podczas pracy może przekraczać 85

dB(A); używać nauszniki do ochrony słuchu

• Elektronarzędzienależydotykaćjedynieprzy

izolowanychpowierzchniachuchwytu,ponieważ

taśmamożedotknąćwłasnegoprzewodu (przecięcie

przewodów pod napięciem może spowodować

porażenie operatora prądem)

• W przypadku uszkodzenia lub przecięcia przewodu

podczas pracy, nie wolno go dotykać, tylko należy

natychmiast wyciągnąć z gniazdka wtyczkę

• Pod żadnym pozorem nie wolno korzystać z narzędzia z

uszkodzonym przewodem; zleć jego wymianę

wykwalifikowanej osobie

• Każdorazowo należy sprawdzać, czy napięcie zasilania

jest zgodne z napięciem podanym na tabliczce

znamionowej urządzenia (narzędzia na napięcie

znamionowe 230V lub 240V zasilać można także

• Elektronarzędzie nie jest przystosowane do szlifowania

• Nienależyobrabiaćmateriałuzawierającegoazbest

(azbest jest rakotwórczy)

• Pył pochodzący z takich materiałów, jak farby

zawierające ołów, niektóre gatunki drzewa, minerały i

metal może być szkodliwy (kontakt z nim lub wdychanie

takiego pyłu może powodować reakcje alergiczne i/lub

niewydolność oddechową u operatora lub osób

towarzyszących); należyzakładaćmaskę

przeciwpyłowąipracowaćzurządzeniem

odsysającym,jeżelimożnajepodłączyć

• Niektóre rodzaje pyłu są zaklasyfikowane jako

rakotwórcze (takie, jak pył dębu i buka) szczególnie w

połączeniu z dodatkami do kondycjonowania drewna;

należyzakładaćmaskęprzeciwpyłowąipracowaćz

urządzeniemodsysającympył,jeżelimożnaje

• Należy stosować się do lokalnych wymogów

dotyczących pracy w otoczeniu pyłu powstającego

podczas obróbki materiału

• Przy szlifowaniu metalu występuje iskrzenie; nie wolno

wtedy korzystać z worków na pył/odpylnika/odkurzacza a

z obszaru pracy należy usunąć wszelkie materiały palne i

zabronić tam wstępu osobom trzecim

• Nie wolno dotykać poruszającej się taśmy ściernej

• Nie należy korzystać ze zużytychł podartych albo mocno

zapchanych taśm ściernych

• Do pracy należy nosić rękawice ochronne, okulary

ochronne, dopasowane ubranie, oraz nakrycie głowy (w

przypadku długich włosów)

• Przedprzystąpieniemdowykonywania

jakichkolwiekczynnościprzynarzędziu,wczasie

przerwwpracyjakrównieżpojejzakończeniu

wyjąćwtyczkęzgniazdasieciowego

• Włącznik/wyłącznik

- elektronarzędzie włączane/wyłączane jest poprzez

wciśnięcie/zwolnienie włącznika/wyłącznika A 2

! przedprzystawieniemtaśmyściernejdo

powierzchniobrabianegoprzedmiotunależy

uprzedniouruchomićelektronarzędzie

! przedwyłączeniemnarzędzianależyunieśćje

ponad obrabiany przedmiot

• Blokada włącznika dla pracy ciągłej

- wcisnąć włącznik/wyłącznik A 2

- kciukiem wcisnąć przycisk B 2

- zwolnić włącznik/wyłącznik

- zwalnianie blokady następuje poprzez ponowne

wciśnięcie i zwolnienie włącznika/wyłącznika A 2

• Wymiana taśm ściernych 4

! wyjąćwtykzgniazdasieciowego

- odchylić dźwignię mocującą C

- wyjąć taśmę szlifierską

- założyć nową taśmę zwracając uwagę aby strzałka na

wewnętrznej stronie taśmy wskazywała ten sam

kierunek co i strzałka D na elektronarzędziu

- odchylić dźwignię w jej pierwotne położenie

! należyterminowowymieniaćtaśmyścierne

! nienależynigdyzałamywaćtaśmściernych

• Automatyczne centrowanie taśmy ściernej (ABC)

- automatycznie centruje taśmę z chwilą wączenia

- utrzymuje taśmę w tej pozycji podczas szlifowania

W przypadku zsunięcia się taśmy z elektronarzędzia (jest

to na ogół spowodowane złą jakością taśmy), należy

- pokręcać wkręt E 2 do momentu wyregulowania

biegu taśmył tak aby nie wybiegała ona poza rolki

- jeśli taśma nadal się zsuwał należy ja wymienić na

! w celu zapewnienia optymalnego odpylania

należyregularnieopróżniaćworkanapyłF

- w przypadku używania elektronarzędzia z odkurzaczem,

należy zamontować adapter G według rysunku

! nieużywaćworkanapył/odkurzaczaprzy

• Utrzymywanie i prowadzenie narzędzia 6

- elektronarzędzie prowadzić równolegle do

powierzchni obrabianego przedmiotu

! podczaspracyzawszetrzymaćnarzędzieza

uchwyt(y) ograniczone szarym kolorem

! niewywieraćzbytdużegonaciskuna

elektronarzędzie;pozwólmymaszyniepracować

- nie należy przechylać elektronarzędział dzięki czernu

unikniemy wyszlifowywania niepożądanych zagłębień

- szczeliny wentylacyjne H 2 powinny być odkryte

WSKAZÓWKIUŻYTKOWANIA

• W celu oszlifowania surowej powierzchni drewnianej

elektronarzędzie prowadzić prostoliniowoł wzdłuż słojów

• Przy obróbce innego rodzaju powierzchni

elektronarzędzie prowadzić ruchami owalnymi

• Zamontuj ramę szlifierskiej J do wyrównywania

powierzchni bez zadrapań lub wyżłobień, i sprawdzić,

czy jest osadzona pewnie na miejscu 7

! ramaszlifierskaJnagrzewasiępodczaspracy

narzędzia;nienależyjejdotykaćprzed

• Nie należy nigdy korzystać z tej samej taśmy do

szlifowania drewna i metalu

KONSERWACJA / SERWIS

• Zawsze dbać o czystość narzędzia i przewodu

zasilającego (a szczególnie otworów wentylacyjnych H

- usunąć nagromadzony pył posugując się szczotką

! przedprzystąpieniemdoczyszczenianależy

wyjąćwtykzgniazdasieciowego

• Jeśli narzędzie, mimo dokładnej i wszechstronnej kontroli

produkcyjnej ulegnie kiedykolwiek awarii, naprawę

powinien przeprowadzić autoryzowany serwis

elektronarzędzi firmy SKIL

- odesłać nierozebrany narzędzie, wraz z dowodem

zakupu, do dealera lub do najbliższego punktu

usługowego SKIL (adresy oraz diagram serwisowy

narzędzenia znajdują się na stronach www.

• Niewyrzucajelektronarzędzi,akcesoriówi

opakowania wraz z odpadami z gospodarstwa

domowego (dotyczy tylko państw UE)

- zgodnie z Europejską Dyrektywą 2002/96/WE w

sprawie zużytego sprzętu elektrotechnicznego i

elektronicznego oraz dostosowaniem jej do prawa

krajowego, zużyte elektronarzędzia należy

posegregować i zutylizować w sposób przyjazny dla

- w przypadku potrzeby pozbycia się narzędzia,

akcesoriów i opakowania - symbol 8 przypomni Ci o

DEKLARACJAZGODNOŚCI

• Oświadczamy z pełną odpowiedzialnością, że produkt,

przedstawiony w “Dane techniczne”, odpowiada

wymaganiom następujących norm i dokumentów

normatywnych: EN 60745, EN 61000, EN 55014,

zgodnie z wymaganiami dyrektyw 2004/108/EU,

2006/42/EU, 2011/65/UE

• Dokumentacja techniczna: SKIL Europe BV (PT-SEU/

• Pomiarów dokonano zgodnie z normą EN 60745

ciśnienie akustyczne narzędzia wynosi 87 dB(A) zaś

poziom mocy akustycznej 98 dB(A) (poziom odchylenie:

3 dB), zaś wibracje 2,1 m/s² (metoda dłoń-ręka; błąd

pomiaru K = 1,5 m/s²)

• Poziom emisji wibracji został zmierzony zgodnie z testem

standaryzowanym podanym w EN 60745; może służyć

do porównania jednego narzędzia z innym i jako ocena

wstępna narażenia na wibracje w trakcie używania

narzędzia do wymienionych zadań

- używanie narzędzia do innych zadań, lub z innymi

albo źle utrzymanymi akcesoriami, może znacząco

zwiększyć poziom narażenia

- przypadki, kiedy narzędzie jest wyłączone lub jest

czynne, ale aktualnie nie wykonuje zadania, mogą

znacząco zmniejszyć poziom narażenia

! należychronićsięprzedskutkamiwibracjiprzez

konserwacjęnarzędziaijegoakcesoriów,

zakładanierękawiciwłaściwąorganizacjępracy
