MODE D'EMPLOI 1220 MA SKIL

Lentesslīpmašīna 1220

• Šis instruments ir paredzēts efektīvai koka, plastmasas,

metāla, špakteles un krāsotu virsmu sausajai slīpēšanai

• Izlasiet un saglabājiet šo pamācību 3

TEHNISKIE PARAMETRI 1

INSTRUMENTA ELEMENTI 2

B Ieslēdzēja fiksators

C Svira slīpēšanas lentes nomaiņai

E Skrūve lentes centrējuma regulēšanai

F Putekļu savācējmaiss

G Putekļsūcēja adapters

H Ventilācijas atveres

DROŠĪBA VISPĀRĒJIEDARBADROŠĪBASNOTEIKUMI UZMANĪBU!Rūpīgiizlasietvisusdrošības

noteikumus. Šeit sniegto drošības noteikumu un

norādījumu neievērošana var izraisīt aizdegšanos un būt

par cēloni elektriskajam triecienam vai nopietnam

savainojumam. Pēcizlasīšanasuzglabājietšos

noteikumusturpmākaiizmantošanai. Turpmākajā

izklāstā lietotais apzīmējums “elektroinstruments” attiecas

gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī

uz akumulatora elektroinstrumentiem (bez elektrokabeļa).

1)DROŠĪBADARBAVIETĀ

a) Sekojiet,laidarbavietabūtutīraunsakārtota.

Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

b) Nelietojietelektroinstrumentueksplozīvuvai

ugunsnedrošuvielutuvumāunvietāsar

paaugstinātugāzesvaiputekļusaturugaisā. Darba

laikā instruments nedaudz dzirksteļo, un tas var izsaukt

viegli degošu putekļu vai tvaiku aizdegšanos.82

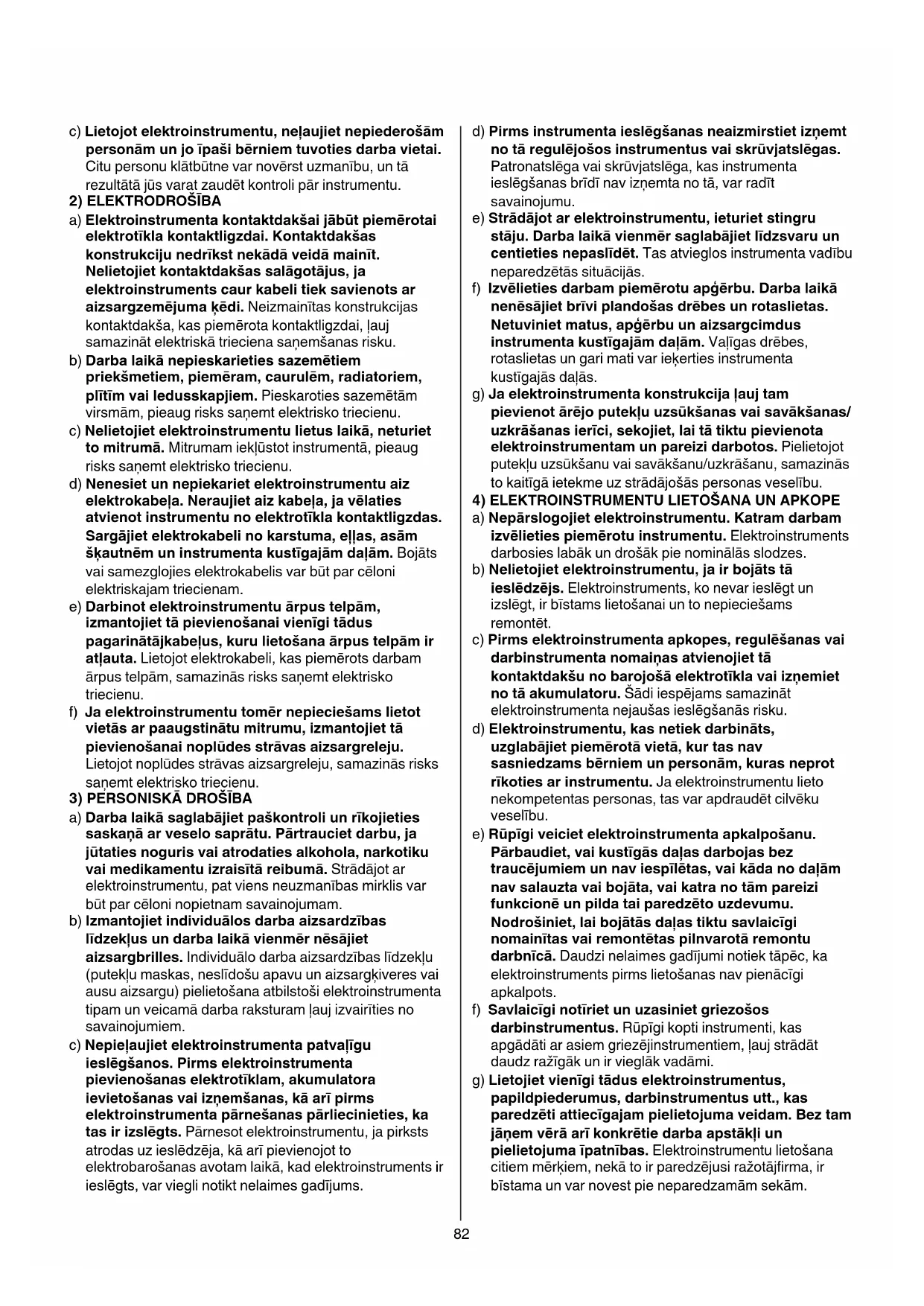

c) Lietojotelektroinstrumentu,neļaujietnepiederošām

personāmunjoīpašibērniemtuvotiesdarbavietai.

Citu personu klātbūtne var novērst uzmanību, un tā

rezultātā jūs varat zaudēt kontroli pār instrumentu.

a) Elektroinstrumentakontaktdakšaijābūtpiemērotai

elektrotīklakontaktligzdai.Kontaktdakšas

konstrukcijunedrīkstnekādāveidāmainīt.

Nelietojietkontaktdakšassalāgotājus,ja

elektroinstruments caur kabeli tiek savienots ar

aizsargzemējumaķēdi. Neizmainītas konstrukcijas

kontaktdakša, kas piemērota kontaktligzdai, ļauj

samazināt elektriskā trieciena saņemšanas risku.

b) Darbalaikānepieskarietiessazemētiem

priekšmetiem,piemēram,caurulēm,radiatoriem,

plītīmvailedusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojietelektroinstrumentulietuslaikā,neturiet

tomitrumā. Mitrumam iekļūstot instrumentā, pieaug

Sargājietelektrokabelinokarstuma,eļļas,asām

šķautnēmuninstrumentakustīgajāmdaļām. Bojāts

vai samezglojies elektrokabelis var būt par cēloni

elektriskajam triecienam.

e) Darbinotelektroinstrumentuārpustelpām,

izmantojiettāpievienošanaivienīgitādus

pagarinātājkabeļus,kurulietošanaārpustelpāmir

atļauta. Lietojot elektrokabeli, kas piemērots darbam

ārpus telpām, samazinās risks saņemt elektrisko

f) Jaelektroinstrumentutomērnepieciešamslietot

vietāsarpaaugstinātumitrumu,izmantojiettā

pievienošanainoplūdesstrāvasaizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks

saņemt elektrisko triecienu.

3)PERSONISKĀDROŠĪBA

a) Darbalaikāsaglabājietpaškontroliunrīkojieties

saskaņāarveselosaprātu.Pārtraucietdarbu,ja

jūtatiesnogurisvaiatrodatiesalkohola,narkotiku

vaimedikamentuizraisītāreibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības mirklis var

būt par cēloni nopietnam savainojumam.

b) Izmantojietindividuālosdarbaaizsardzības

līdzekļusundarbalaikāvienmērnēsājiet

aizsargbrilles. Individuālo darba aizsardzības līdzekļu

(putekļu maskas, neslīdošu apavu un aizsargķiveres vai

ausu aizsargu) pielietošana atbilstoši elektroinstrumenta

tipam un veicamā darba raksturam ļauj izvairīties no

c) Nepieļaujietelektroinstrumentapatvaļīgu

ieslēgšanos.Pirmselektroinstrumenta

pievienošanaselektrotīklam,akumulatora

ievietošanasvaiizņemšanas,kāarīpirms

elektroinstrumentapārnešanaspārliecinieties,ka

tasirizslēgts. Pārnesot elektroinstrumentu, ja pirksts

atrodas uz ieslēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad elektroinstruments ir

ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirmsinstrumentaieslēgšanasneaizmirstietizņemt

notāregulējošosinstrumentusvaiskrūvjatslēgas.

Patronatslēga vai skrūvjatslēga, kas instrumenta

ieslēgšanas brīdī nav izņemta no tā, var radīt

e) Strādājotarelektroinstrumentu,ieturietstingru

stāju.Darbalaikāvienmērsaglabājietlīdzsvaruun

centietiesnepaslīdēt. Tas atvieglos instrumenta vadību

neparedzētās situācijās.

f) Izvēlietiesdarbampiemērotuapģērbu.Darbalaikā

nenēsājietbrīviplandošasdrēbesunrotaslietas.

Netuvinietmatus,apģērbuunaizsargcimdus

instrumentakustīgajāmdaļām. Vaļīgas drēbes,

g) Jaelektroinstrumentakonstrukcijaļaujtam

pievienotārējoputekļuuzsūkšanasvaisavākšanas/

uzkrāšanasierīci,sekojiet,laitātiktupievienota

elektroinstrumentam un pareizi darbotos. Pielietojot

putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās

to kaitīgā ietekme uz strādājošās personas veselību.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojietelektroinstrumentu.Katramdarbam

izvēlietiespiemērotuinstrumentu. Elektroinstruments

darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojietelektroinstrumentu,jairbojātstā

ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un

izslēgt, ir bīstams lietošanai un to nepieciešams

c) Pirmselektroinstrumentaapkopes,regulēšanasvai

darbinstrumentanomaiņasatvienojiettā

kontaktdakšunobarojošāelektrotīklavaiizņemiet

notāakumulatoru. Šādi iespējams samazināt

elektroinstrumenta nejaušas ieslēgšanās risku.

d) Elektroinstrumentu,kasnetiekdarbināts,

uzglabājietpiemērotāvietā,kurtasnav

sasniedzamsbērniemunpersonām,kurasneprot

rīkotiesarinstrumentu. Ja elektroinstrumentu lieto

nekompetentas personas, tas var apdraudēt cilvēku

e) Rūpīgiveicietelektroinstrumentaapkalpošanu.

Pārbaudiet,vaikustīgāsdaļasdarbojasbez

traucējumiemunnaviespīlētas,vaikādanodaļām

navsalauztavaibojāta,vaikatranotāmpareizi

funkcionēunpildataiparedzētouzdevumu.

Nodrošiniet,laibojātāsdaļastiktusavlaicīgi

nomainītasvairemontētaspilnvarotāremontu

darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka

elektroinstruments pirms lietošanas nav pienācīgi

f) Savlaicīginotīrietunuzasinietgriezošos

darbinstrumentus. Rūpīgi kopti instrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt

daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojietvienīgitāduselektroinstrumentus,

papildpiederumus, darbinstrumentus utt., kas

paredzētiattiecīgajampielietojumaveidam.Beztam

jāņemvērāarīkonkrētiedarbaapstākļiun

pielietojumaīpatnības. Elektroinstrumentu lietošana

citiem mērķiem, nekā to ir paredzējusi ražotājfirma, ir

bīstama un var novest pie neparedzamām sekām.83

a) Nodrošiniet,laiInstrumentaremontuveiktu

kvalificētspersonāls,nomaiņaiizmantojot

oriģinālāsrezervesdaļasunpiederumus. Tikai tā

iespējams panākt instrumenta ilgstošu un nevainojamu

darbību bez atteikumiem.

DARBADROŠĪBASNOTEIKUMISLĪPMAŠĪNĀM

• Izvairieties no instrumenta bojājumiem, ko var radīt

apstrādājamajā priekšmetā esošās skrūves, naglas vai

citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet

apstrādājamo materiālu no šādiem priekšmetiem

• Darba laikā sekojiet, lai elektrokabelis atrastos drošā

attālumā no instrumenta kustīgajām daļām un stieptos

prom no darba vietas virzienā uz aizmuguri

• Nostiprinietapstrādājamodetaļu (to ir drošāk

nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Pirms instrumenta novietošanas izslēdziet tā

elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas

instrumenta kustīgās daļas

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas

paredzēti 16 A strāvai

• Elektriska vai mehāniska rakstura kļūmes gadījumā

nekavējoties izslēdziet instrumentu un atvienojiet kabeļa

kontaktdakšu no elektrotīkla

• Firma SKIL garantē instrumenta nevainojamu darbību

tikai tad, ja tiek lietoti oriģinālie papildpiederumi

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas

• Darba laikā instrumenta radītā trokšņa līmenis var

pārsniegt 85 dB(A); lietojiet ausu aizsargus

• Turietinstrumentutikaiaizizolētassatvervirsmas,

tāpēckalentevarskartpašainstrumentakabeli

(pārgriežot spriegumu nesošus vadus, šis spriegums var

nonākt uz instrumenta metāla daļām un var radīt

operatoram elektrisko triecienu)

• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts

instrumenta elektrokabelis, nepieskarieties tam, bet

nekavējoties atvienojiet elektrokabeļa kontaktdakšu no

barojošā elektrotīkla

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis;

tā nomaiņu drīkst veikt tikai pieredzējis speciālists

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts uz

instrumenta marķējuma plāksnītes, atbilst padeves

spriegumam elektrotīklā (230V vai 240V spriegumam

paredzētie instrumenti var darboties arī no 220V

• Šis instruments nav paredzēts mitrai slīpēšanai

• Neapstrādājietmateriālus,kassaturazbestu

(azbestam piemīt kancerogēnas īpašības)

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka

šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare

ar putekļiem vai to ieelpošana var izraisīt alerģiskas

reakcijas un/vai elpošanas ceļu saslimšanas operatoram

vai klātesošajiem); izmantojietputekļumaskuun

putekļsūcēju,jatoiespējamspievienot

• Dažu veidu putekļi ir klasificēti kā kancerogēni

(piemēram, ozola vai dižskābarža putekļi), jo īpaši

apvienojumā ar koksnes kondicionēšanas piedevām;

izmantojietputekļumaskuunputekļsūcēju,jato

• Ievērojiet ar putekļu savākšanu saistītos nacionālos

noteikumus, kas attiecas uz apstrādājamajiem

• Slīpējot metālu, veidojas dzirksteles; šādā gadījumā

neizmantojiet putekļu savācējmaisu/putekļu konteineru/

putekļsūcēju un sekojiet, lai darba vietas tuvumā

neatrastos citas personas vai ugunsnedroši materiāli

• Nepieskarieties kustīgajai slīplentei

• Nelietojiet nodilušas, ieplēstas vai ar apstrādājamo

materiālu daļiņām stipri piesārņotas slīplentes

• Darba laikā nēsājiet aizsargcimdus un aizsargbrilles,

uzvelciet pieguļošas drēbes un nosedziet matus ar

saturošu galvassegu (ja jums ir gari mati)

nomaiņasatvienojiettonobarojošāelektrotīkla

• Ieslēgšana/izslēgšana

- lai ieslēgtu/izslēgtu instrumentu, nospiediet/atlaidiet

! instrumentamjābūtieslēgtamjaupirms

slīpēšanasloksnessaskaršanāsarapstrādājamā

! pirmsinstrumentaizslēgšanaspaceliettono

apstrādājamāpriekšmetavirsmas

• Instrumenta ieslēgšana ilgstošai darbībai, fiksējot tā

- nospiediet ieslēdzēju A 2

- ar īkšķi nospiediet pogu B 2

- atlaidiet ieslēdzēju

- defiksējiet taustiņu, atkārtoti nospiežot un atlaižot

• Slīplentes nomaiņa 4

- noņemiet slīplenti

- ievietojiet jauno slīplenti, sekojot, lai uz slīplentes

iekšējās virsmas attēloto bultu virziens sakristu ar

bultas D virzienu uz instrumenta

- nolaidiet sviru atpakaļ savā vietā

! savlaicīginomainietslīplentes

! nesalocietslīplentes

• Automātiskā slīplentes centrēšana (ABC)

- ieslēdzot instrumentu, slīplente tiek automātiski

- slīplentes centrējums tiek nodrošināts arī slīpēšanas

Gadījumā, ja instrumenta slīplente regulāri novirzās,

(visbiežāk tam par iemeslu ir lietojamās slīplentes zemā

kvalitāte), rīkojieties šādi

- ieslēdziet instrumentu

- regulējot skrūvi E 2, panāciet, lai slīplente kustētos

- ja slīplente turpina novirzīties no vadotnes centra,

nomainiet to pret jaunu

• Putekļu uzsūkšana 5

! lainodrošinātuoptimāluputekļuuzsūkšanu,

regulāriiztukšojietsavācējmaisuF

- lietojot slīpmašīnu ar vai bez putekļsūcēja, pievienojiet

instrumentam putekļsūcēja adapteru G, kā parādīts

! nelietojietputekļusavācējmaisu/putekļsūcēju,

• Instrumenta turēšana un vadīšana 6

- darba laikā virziet instrumentu paralēli apstrādājamajai

! darbalaikāvienmērturietinstrumentuaiz

pelēkāskrāsasnoturvirsmas(ām)

! neizdarietuzinstrumentupārāklieluspiedienu;

ļaujietslīpēšanasloksneidarītdarbujūsuvietā

- lai novērstu nevēlamu švīku veidošanos uz

apstrādājamās virsmas, darba laikā nenolieciet

instrumentu sānu virzienā

- nenosprostojiet instrumenta ventilācijas atveres H 2

• Slīpējot nepārklātas koka virsmas, virziet instrumentu

taisniem gājieniem koksnes šķiedru garenvirzienā

• Slīpējot visas pārējās virsmas, pārvietojiet instrumentu

ovālām kustībām pa apstrādājamā materiāla virsmu

• Uzlieciet slīpēšanas rāmi J, lai nolīdzinātu virsmas,

neradot skrambas un rievas, un pārliecinieties, ka tas ir

droši nostiprināts 7

! darbagaitāslīpēšanasrāmisJstiprisakarst,

tāpēcnepieskarietiestam,pirmsrāmisnav

• Nelietojiet metāla un koka virsmu slīpēšanai vienu un to

APkALPOŠANA / APkOPE

ventilācijas atveres H 2)

- ar suku notīriet no instrumenta tam pielipušos putekļus

! pirmsinstrumentatīrīšanasatvienojiettono

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un

rūpīgo pēcražošanas pārbaudi, instruments tomēr

sabojājas, tas jānogādā remontam firmas SKIL pilnvarotā

elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu neizjauktāveidā kopā ar

iegādes dokumentiem tuvākajā tirdzniecības vietā vai

firmas SKIL pilnvarotā pēciegādes apkalpošanas un

remonta iestādē (adreses un instrumenta

apkalpošanas shēma ir sniegta interneta vietnē www.

APKĀRTĒJĀSVIDESAIZSARDZĪBA

iesaiņojumamateriālussadzīvesatkritumos (tikai ES

- saskaņā ar Eiropas Savienības direktīvu 2002/96/ES

par nolietotajām elektriskajām un elektroniskajām

iekārtām un tās atspoguļojumiem nacionālajā

likumdošanā, nolietotās elektroiekārtas ir jāsavāc,

jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā

- īpašs simbols 8 atgādina par nepieciešamību

izstrādājumus utilizēt videi nekaitīgā veidā

ATBILSTĪBASDEKLARĀCIJA

• Mēs ar pilnu atbildību paziņojam, ka sadaļā “Tehniskie

parametri” aprakstītais izstrādājums atbilst šādiem

standartiem vai normatīvajiem dokumentiem: EN 60745,

EN 61000, EN 55014, kā arī direktīvām 2004/108/EK,

2006/42/EK, 2011/65/ES

• Tehniskādokumentācijano: SKIL Europe BV

• Saskaņā ar standartu EN 60745 noteiktais instrumenta

radītā trokšņa skaņas spiediena līmenis ir 87 dB(A) un

skaņas jaudas līmenis ir 98 dB(A) (pie tipiskās izkliedes 3

dB), un vibrācijas paātrinājums ir 2,1 m/s² (roku-delnu

metode; izkliede K = 1,5 m/s²)

• Vibrācijas līmenis ir noteikts, izmantojot standartā EN

60745 paredzēto procedūru; to var izmantot, lai salīdzinātu

instrumentus un provizoriski izvērtētu vibrācijas iedarbību,

lietojot instrumentu minētajiem mērķiem

- instrumenta izmantošana citiem mērķiem vai ar citiem

vai nepietiekami koptiem piederumiem var ievērojami

palielināt kopējo vibrācijas iedarbības pakāpi

- laika periodi, kad instruments ir izslēgts vai arī ir

ieslēgts, taču darbs ar to nenotiek, var ievērojami

samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājietsevinovibrācijasiedarbības,veicot

instrumentauntāpiederumutehniskoapkopi,

novēršotrokuatdzišanuunpareiziorganizējot
