LIETOŠANAS INSTRUKCIJA 7420 AA SKIL

Tehnilised dokumendid saadaval:

Deklarācija par atbilstību EK standartiem

Ekscentra slīpmašīna

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk

minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī

sekojošiem standartiem.

Tehniskā dokumentācija no:

Tehnilised dokumendid saadaval:

Deklarācija par atbilstību EK standartiem

Ekscentra slīpmašīna

Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk

minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī

sekojošiem standartiem.

Tehniskā dokumentācija no:

• Šis instruments ir paredzēts koka, plastmasas, metāla,

pildvielas un krāsotu virsmu sausai slīpēšanai

• Šis instruments nav paredzēts profesionālai lietošanai

• Izlasiet un saglabājiet šo pamācību

A Slīpēšanas pamatne

B Stiprinājuma skrūve

F Ventilācijas atveres

DROŠĪBA VISPĀRĒJIE NOTEIKUMI ELEKTROINSTRUMENTU DROŠAI LIETOŠANAI BRĪDINĀJUMS Izlasiet drošības noteikumus un

instrukcijas, aplūkojiet ilustrācijas un iepazīstieties

ar specikācijām, kas tiek piegādātas kopā ar šo

elektroinstrumentu. Šeit sniegto drošības noteikumu un

instrukciju neievērošana var izraisīt aizdegšanos un būt par

cēloni elektriskam triecienam vai nopietnam savainojumam.

Saglabājiet visus drošības noteikumus un instrukcijas

tipam un veicamā darba raksturam ļauj izvairīties no

c) Nepieļaujiet elektroinstrumenta patvaļīgu

ieslēgšanos. Pirms elektroinstrumenta

pievienošanas elektrotīklam, akumulatora

ievietošanas vai izņemšanas, kā arī pirms

elektroinstrumenta pārnešanas pārliecinieties,

ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja

pirksts atrodas uz ieslēdzēja, kā arī pievienojot to

elektrobarošanas avotam laikā, kad elektroinstruments ir

ieslēgts, var viegli notikt nelaimes gadījums.

d) Pirms instrumenta ieslēgšanas neaizmirstiet

izņemt no tā regulējošos instrumentus vai

skrūvjatslēgas. Patronatslēga vai skrūvjatslēga, kas

instrumenta ieslēgšanas brīdī nav izņemta no tā, var radīt

e) Strādājot ar elektroinstrumentu, ieturiet stingru

stāju. Darba laikā vienmēr saglabājiet līdzsvaru un

centieties nepaslīdēt. Tas atvieglos instrumenta vadību

neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apģērbu. Darba

laikā nenēsājiet brīvi plandošas drēbes un

rotaslietas. Netuviniet garus matus un drēbes

elektroinstrumenta kustīgajām daļām. Vaļīgas

g) Ja elektroinstrumenta konstrukcija ļauj tam

pievienot ārējo putekļu uzsūkšanas vai savākšanas/

uzkrāšanas ierīci, sekojiet, lai tā tiktu pievienota

elektroinstrumentam un pareizi darbotos. Pielietojot

putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās

to kaitīgā ietekme uz strādājošās personas veselību.

h) Nepaļaujieties uz iemaņām, kas tiek iegūtas, bieži

lietojot instrumentus, neieslīgstiet pašapmierinātībā

un neignorējiet instrumenta drošas lietošanas

principus. Neuzmanīgas rīcības dēļ dažās sekundes

daļās var gūt nopietnu savainojumu.

4) ELEKTROINSTRUMENTU LIETOŠANA UN APKOPE

a) Nepārslogojiet elektroinstrumentu. Katram darbam

izvēlieties piemērotu instrumentu. Elektroinstruments

darbosies labāk un drošāk pie nominālās slodzes.

b) Nelietojiet elektroinstrumentu, ja ir bojāts tā

ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un

izslēgt, ir bīstams lietošanai un to nepieciešams

c) Pirms elektroinstrumenta apkopes, regulēšanas

vai darbinstrumenta nomaiņas atvienojiet tā

kontaktdakšu no barojošā elektrotīkla vai izņemiet

no tā akumulatoru, ja tas ir izņemams. Šādi

iespējams samazināt elektroinstrumenta nejaušas

d) Elektroinstrumentu, kas netiek darbināts,

uzglabājiet piemērotā vietā, kur tas nav

sasniedzams bērniem un personām, kuras neprot

rīkoties ar instrumentu. Ja elektroinstrumentu lieto

nekompetentas personas, tas var apdraudēt cilvēku

e) Savlaicīgi apkalpojiet elektroinstrumentus un

to piederumus. Pārbaudiet, vai kustīgās daļas

darbojas bez traucējumiem un nav iespīlētas, vai

kāda no daļām nav salauzta vai bojāta, vai katra

no tām pareizi funkcionē un pilda tai paredzēto

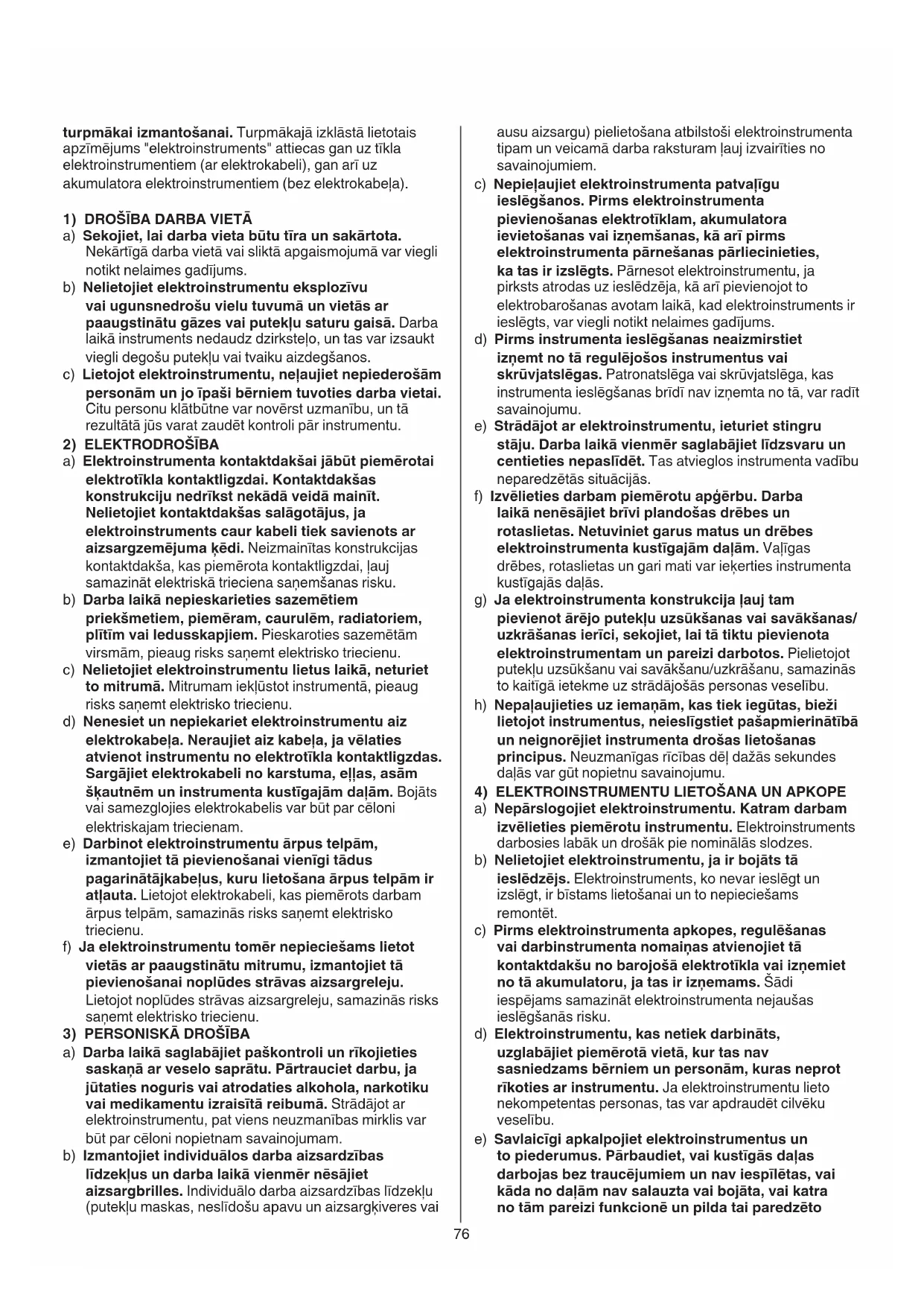

turpmākai izmantošanai. Turpmākajā izklāstā lietotais

apzīmējums "elektroinstruments" attiecas gan uz tīkla

elektroinstrumentiem (ar elektrokabeli), gan arī uz

akumulatora elektroinstrumentiem (bez elektrokabeļa).

1) DROŠĪBA DARBA VIETĀ

a) Sekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā vai sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

b) Nelietojiet elektroinstrumentu eksplozīvu

vai ugunsnedrošu vielu tuvumā un vietās ar

paaugstinātu gāzes vai putekļu saturu gaisā. Darba

laikā instruments nedaudz dzirksteļo, un tas var izsaukt

viegli degošu putekļu vai tvaiku aizdegšanos.

c) Lietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, un tā

rezultātā jūs varat zaudēt kontroli pār instrumentu.

a) Elektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas

konstrukciju nedrīkst nekādā veidā mainīt.

Nelietojiet kontaktdakšas salāgotājus, ja

elektroinstruments caur kabeli tiek savienots ar

aizsargzemējuma ķēdi. Neizmainītas konstrukcijas

kontaktdakša, kas piemērota kontaktligzdai, ļauj

samazināt elektriskā trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm, radiatoriem,

plītīm vai ledusskapjiem. Pieskaroties sazemētām

virsmām, pieaug risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus laikā, neturiet

to mitrumā. Mitrumam iekļūstot instrumentā, pieaug

risks saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties

atvienot instrumentu no elektrotīkla kontaktligzdas.

Sargājiet elektrokabeli no karstuma, eļļas, asām

šķautnēm un instrumenta kustīgajām daļām. Bojāts

vai samezglojies elektrokabelis var būt par cēloni

elektriskajam triecienam.

e) Darbinot elektroinstrumentu ārpus telpām,

izmantojiet tā pievienošanai vienīgi tādus

pagarinātājkabeļus, kuru lietošana ārpus telpām ir

atļauta. Lietojot elektrokabeli, kas piemērots darbam

ārpus telpām, samazinās risks saņemt elektrisko

f) Ja elektroinstrumentu tomēr nepieciešams lietot

vietās ar paaugstinātu mitrumu, izmantojiet tā

pievienošanai noplūdes strāvas aizsargreleju.

Lietojot noplūdes strāvas aizsargreleju, samazinās risks

saņemt elektrisko triecienu.

3) PERSONISKĀ DROŠĪBA

a) Darba laikā saglabājiet paškontroli un rīkojieties

saskaņā ar veselo saprātu. Pārtrauciet darbu, ja

jūtaties noguris vai atrodaties alkohola, narkotiku

vai medikamentu izraisītā reibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanības mirklis var

būt par cēloni nopietnam savainojumam.

b) Izmantojiet individuālos darba aizsardzības

līdzekļus un darba laikā vienmēr nēsājiet

aizsargbrilles. Individuālo darba aizsardzības līdzekļu

(putekļu maskas, neslīdošu apavu un aizsargķiveres vai77

reakcijas un/vai elpošanas ceļu saslimšanas operatoram

vai klātesošajiem); izmantojiet putekļu masku un

putekļsūcēju, ja to iespējams pievienot

• Dažu veidu putekļi ir klasicēti kā kancerogēni

(piemēram, ozola vai dižskābarža putekļi), jo īpaši

apvienojumā ar koksnes kondicionēšanas piedevām;

izmantojiet putekļu masku un putekļsūcēju, ja to

• Ievērojiet ar putekļu savākšanu saistītos nacionālos

noteikumus, kas attiecas uz apstrādājamajiem

• Darba laikā nēsājiet aizsargcimdus un aizsargbrilles,

uzvelciet pieguļošas drēbes un nosedziet matus ar

saturošu galvassegu (ja jums ir gari mati)

• Nostipriniet apstrādājamo detaļu (to ir drošāk

nostiprināt ar spailēm vai skrūvspīlēm, nevis turēt rokā)

• Slīpējot metālu, veidojas dzirksteles; šādā gadījumā

neizmantojiet putekļu maisu un sekojiet, lai darba vietas

tuvumā neatrastos citas personas vai ugunsnedroši

• Darba laikā sekojiet, lai elektrokabelis atrastos drošā

attālumā no instrumenta kustīgajām daļām un stieptos

prom no darba vietas virzienā uz aizmuguri

• Nepieskarieties kustīgajam slīpdiskam

• Elektriska vai mehāniska rakstura kļūmes gadījumā

nekavējoties izslēdziet instrumentu un atvienojiet kabeļa

kontaktdakšu no elektrotīkla

• Ja darba laikā tiek pārgriezts vai citādi mehāniski bojāts

instrumenta elektrokabelis, nepieskarieties tam, bet

nekavējoties atvienojiet elektrokabeļa kontaktdakšu no

barojošā elektrotīkla

PĒC DARBA PABEIGŠANAS

• Pirms instrumenta novietošanas izslēdziet tā

elektrodzinēju un nogaidiet, līdz ir pilnīgi apstājušās visas

instrumenta kustīgās daļas

UZ INSTRUMENTA ATTĒLOTO SIMBOLU SKAIDROJUMS

Pirms izstrādājuma lietošanas izlasiet tā lietošanas

Divkārša izolācija (nav jālieto zemējuma vads)

• Slīpēšanas pamatne

- nedarbiniet ierīci, ja tajā nav iestiprināts slīpēšanas

! nekavējoties nomainiet bojātu slīpēšanas pamatni

(atskrūvējiet/pieskrūvējiet 4 pamatnes stiprinājuma

! pirms slīpēšanas pamatnes nomaiņas atvienojiet

instrumentu no elektrotīkla

• Slīpēšanas loksnes nostiprināšana

- nostipriniet VELCRO tipa (pašnoturošās) slīpēšanas

loksnes C, kā parādīts attēlā

- vajadzības gadījumā vispirms notīriet slīpēšanas

! atvērumiem slīpēšanas loksnē jāsakrīt ar

atvērumiem slīpēšanas pamatnē

! ja vēlaties pielietot putekļu uzsūkšanu, lietojiet

perforētas slīpēšanas loksnes

! savlaicīgi nomainiet nolietotās slīpēšanas loksnes

uzdevumu. Nodrošiniet, lai bojātās daļas tiktu

savlaicīgi nomainītas vai remontētas pilnvarotā

remontu darbnīcā. Daudzi nelaimes gadījumi notiek

tāpēc, ka elektroinstruments pirms lietošanas nav

pienācīgi apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti instrumenti, kas

apgādāti ar asiem griezējinstrumentiem, ļauj strādāt

daudz ražīgāk un ir vieglāk vadāmi.

g) Lietojiet vienīgi tādus elektroinstrumentus,

papildpiederumus, darbinstrumentus utt., kas

paredzēti attiecīgajam pielietojuma veidam. Bez

tam jāņem vērā arī konkrētie darba apstākļi un

pielietojuma īpatnības. Elektroinstrumentu lietošana

citiem mērķiem, nekā to ir paredzējusi ražotājrma, ir

bīstama un var novest pie neparedzamām sekām.

h) Uzturiet elektroinstrumenta rokturus un

noturvirsmas sausas un tīras, sargājiet tās no eļļas

un smērvielām. Slideni rokturi un noturvirsmas traucē

efektīvi rīkoties ar elektroinstrumentu un to droši vadīt

neparedzētās situācijās.

a) Nodrošiniet, lai Instrumenta remontu veiktu

kvalicēts personāls, nomaiņai izmantojot

oriģinālās rezerves daļas un piederumus. Tikai tā

iespējams panākt instrumenta ilgstošu un nevainojamu

darbību bez atteikumiem.

DARBA DROŠĪBAS NOTEIKUMI SLĪPMAŠĪNĀM VISPĀRĒJA INFORMĀCIJA

• Šo instrumentu nedrīkst izmantot personas, kas jaunākas

• Šis instruments nav paredzēts mitrai slīpēšanai

• Neizmantojiet instrumentu, ja tam ir bojāts elektrokabelis;

tā nomaiņu drīkst veikt tikai pieredzējis speciālists

• Neapstrādājiet materiālus, kas satur azbestu

(azbestam piemīt kancerogēnas īpašības)

• Regulāri tīriet elektroinstrumenta ventilācijas

atveres (dzinēju ventilējošā gaisa plūsma ievelk putekļus

instrumenta korpusā, bet liela metāla putekļu daudzuma

uzkrāšanās var būt par cēloni elektrotraumai)

• Pirms instrumenta regulēšanas vai piederumu

nomaiņas atvienojiet to no barojošā elektrotīkla

• Firma SKIL garantē instrumenta nevainojamu darbību

tikai tad, ja tiek lietoti oriģinālie papildpiederumi

PIRMS DARBA UZSĀKŠANAS

• Vienmēr pārliecinieties, ka spriegums, kas uzrādīts

uz instrumenta marķējuma plāksnītes, atbilst padeves

spriegumam elektrotīklā

• Izvairieties no instrumenta bojājumiem, ko var radīt

apstrādājamajā priekšmetā esošās skrūves, naglas vai

citi līdzīgi objekti; pirms darba uzsākšanas atbrīvojiet

apstrādājamo materiālu no šādiem priekšmetiem

• Lietojiet pilnīgi attītus un drošus pagarinātājkabeļus, kas

paredzēti 16 A strāvai

• Darba laikā instrumenta radītā trokšņa līmenis var

pārsniegt 85 dB(A); lietojiet ausu aizsargus

• Materiāla (piemēram, svinu saturošas krāsas, dažu koka

šķirņu, minerālu un metāla) putekļi var būt kaitīgi (saskare

ar putekļiem vai to ieelpošana var izraisīt alerģiskas78

un remonta iestādē (adreses un instrumenta

apkalpošanas shēma ir sniegta interneta vietnē

APKĀRTĒJĀS VIDES AIZSARDZĪBA

iesaiņojuma materiālus sadzīves atkritumos (tikai

- saskaņā ar Eiropas Savienības direktīvu 2012/19/

ES par nolietotajām elektriskajām un elektroniskajām

iekārtām un tās atspoguļojumiem nacionālajā

likumdošanā, nolietotās elektroiekārtas ir jāsavāc,

jāizjauc un jānogādā otrreizējai pārstrādei apkārtējai

videi nekaitīgā veidā

atgādina par nepieciešamību

izstrādājumus utilizēt videi nekaitīgā veidā

TROKSNIS / VIBRĀCIJA

• Saskaņā ar standartu EN 62841 noteiktais instrumenta

radītā trokšņa skaņas spiediena līmenis ir 84 dB(A) un

skaņas jaudas līmenis ir 95 dB(A) (pie tipiskās izkliedes

3 dB), un vibrācijas paātrinājums ir 7,9 m/s² (vektoru

summa trijos virzienos; izkliede K = 1,5 m/s²)

• Vibrācijas līmenis ir noteikts, izmantojot standartā

EN 62841 paredzēto procedūru; to var izmantot, lai

salīdzinātu instrumentus un provizoriski izvērtētu

vibrācijas iedarbību, lietojot instrumentu minētajiem

- instrumenta izmantošana citiem mērķiem vai ar citiem

vai nepietiekami koptiem piederumiem var ievērojami

palielināt kopējo vibrācijas iedarbības pakāpi

- laika periodi, kad instruments ir izslēgts vai arī ir

ieslēgts, taču darbs ar to nenotiek, var ievērojami

samazināt kopējo vibrācijas iedarbības pakāpi

! pasargājiet sevi no vibrācijas iedarbības, veicot

instrumenta un tā piederumu tehnisko apkopi,

novēršot roku atdzišanu un pareizi organizējot

- pievienojiet putekļu maisu D

- lai nodrošinātu optimālu putekļu uzsūkšanu, regulāri

iztukšojiet putekļu savācējmaisu

! nelietojiet putekļu maisu, slīpējot metālu

• Ieslēgšana/izslēgšana

- pirms ieslēgšanas instrumenta jānovieto tā, lai tās

slīpējošā virsma pilnībā atrastos uz apstrādājamā

- ieslēdzot instrumentu, neizdariet uz to lielu spiedienu

- lai ieslēgtu/izslēgtu instrumentu, nospiediet ieslēdzēju

! ņemiet vērā, ka instrumenta ieslēgšanas brīdī var

notikt pēkšņs grūdiens

! pirms instrumenta izslēgšanas paceliet to no

apstrādājamā priekšmeta virsmas

• Instrumenta turēšana un vadīšana

! darba laikā vienmēr turiet instrumentu aiz pelēkās

krāsas noturvirsmas(ām)

- darba laikā pārlieku nespiediet instrumentu; ļaujiet tam

darboties nominālā režīmā

- veicot slīpēšanu, virziet instrumentu paralēli

apstrādājamā priekšmeta virsmai, pārvietojot to

apļveida vai krustiskām kustībām

- lai novērstu nevēlamu švīku veidošanos uz

apstrādājamās virsmas, darba laikā nenolieciet

instrumentu sānu virzienā

- nenosprostojiet instrumenta ventilācijas atveres F

- materiāla noslīpēšanas ātrums ir atkarīgs no izvēlētās

slīpēšanas loksnes, darbības ātrumu un spiediena uz

! pārlieku liels spiediens uz apstrādājamo virsmu

nenodrošina augstu slīpēšanas ražību, bet gan

izsauc instrumenta un slīploksnes priekšlaicīgu

! nekādā gadījumā nelietojiet vienu un to pašu

slīpēšanas loksni koka un metāla apstrādei

• Lai piemeklētu apstrādājamā materiāla īpašībām

atbilstošu slīpēšanas disku ar piemērotu graudainību (un

slīpmašīnas darbības ātrumu), izziņai izmantojiet tabulu

! pirms darba vienmēr veiciet apstrādes

mēģinājumu uz materiāla atgriezuma

• Papildu ieteikumi ir sniegti datortīkla vietnē www.skil.com

APKALPOŠANA / APKOPE

• Šis darbarīks nav paredzēts profesionālai lietošanai

• Uzturiet tīru instrumentu un elektrokabeli (īpaši

ventilācijas atveres F

! pirms instrumenta tīrīšanas atvienojiet to no

• Ja, neraugoties uz augsto izgatavošanas kvalitāti un

rūpīgo pēcražošanas pārbaudi, instruments tomēr

sabojājas, tas jānogādā remontam rmas SKIL pilnvarotā

elektroinstrumentu remonta darbnīcā

- nogādājiet instrumentu neizjauktā veidā kopā ar

iegādes dokumentiem tuvākajā tirdzniecības vietā

vai rmas SKIL pilnvarotā pēciegādes apkalpošanas79

apsauginę kaukę, neslystančius batus, apsauginį šalmą,
