BRUKSANVISNING 7420 AA SKIL

EU-konformitetsförklaring

Excenterslipmaskin Produktnummer

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla

gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att

de stämmer överens med följande normer.

Teknisk dokumentation:

EU-konformitetsförklaring

Excenterslipmaskin Produktnummer

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla

gällande bestämmelser i de nedan angivna direktiven och förordningarnas och att

de stämmer överens med följande normer.

Teknisk dokumentation:

• Voor meer tips zie www.skil.com18

heller för att dra stickproppen ur vägguttaget. Håll

nätsladden på avstånd från värme, olja, skarpa

kanter och rörliga maskindelar. Skadade eller

tilltrasslade ledningar ökar risken för elektriskt slag.

e) När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är godkända för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elektriskt slag.

f) Använd en jordfelsbrytare om det inte är möjligt

att undvika elverktygets användning i fuktig miljö.

Genom att använda en jordfelsbrytare minskas risken

a) Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyget

när du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av elverktyg

kan även en kort ouppmärksamhet leda till allvarliga

b) Bär alltid personlig skyddsutrustning och

skyddsglasögon. Användning av personlig

skyddsutrustning som t. ex. dammltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd reducerar

alltefter elverktygets typ och användning risken för

c) Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/

tar bort batteriet, tar upp eller bär elverktyget. Om

du bär elverktyget med ngret på strömställaren eller

ansluter påkopplat elverktyg till nätströmmen kan olycka

d) Ta bort alla inställningsverktyg och skruvnycklar

innen du kopplar på elverktyget. Ett verktyg eller

en nyckel i en roterande komponent kan medföra

e) Överskatta inte din förmåga. Se till att du står

stadigt och håller balansen. I detta fall kan du lätttare

kontrollera elverktyget i oväntade situationer.

f) Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll håret och kläderna på avstånd

från de rörliga delarna. Löst hängande kläder, smycken

och långt hår kan dras in av roterande delar.

g) Vid elverktyg med dammutsugnings- och

-uppsamlingsutrustning kontrollera att

anordningarna är rätt monterade och används på

korrekt sätt. Användning av dammutsugning minskar de

risker damm orsakar.

h) Låt inte vanan att ofta använda verktygen göra

att du blir slarvig och ignorerar verktygets

säkerhetsprinciper. En vårdslös åtgärd kan leda till

allvarlig personskada inom bråkdelen av en sekund.

4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG

a) Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet eektområde.

b) Ett elverktyg med defekt strömställare får inte

längre användas. Ett elverktyg som inte kan kopplas in

eller ur är farligt och måste repareras.

c) Dra stickproppen ur vägguttaget och/eller ta bort

batteriet, om det kan tas ut ur elverktyget, innan

inställningar utförs, tillbehörsdelar byts ut eller

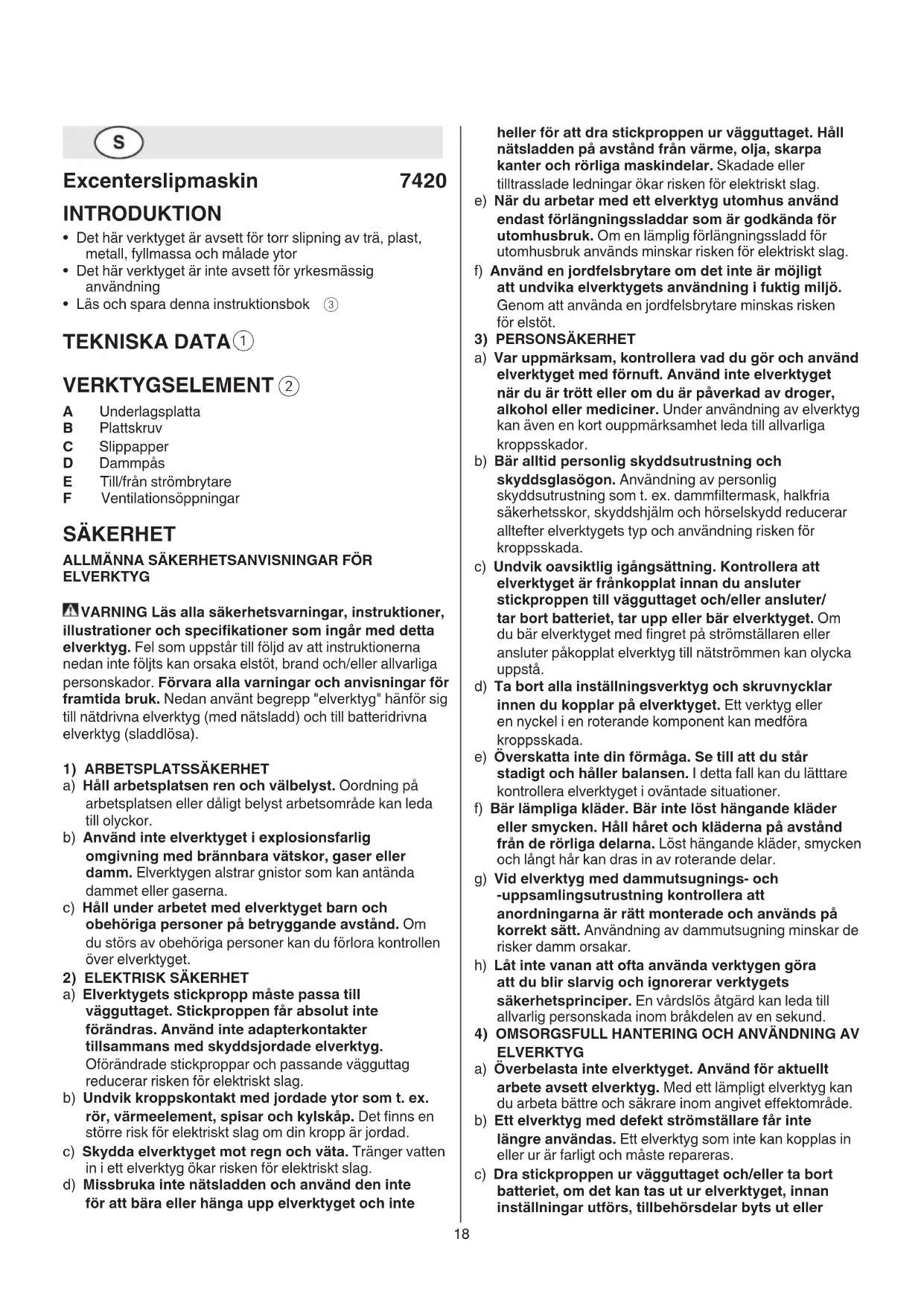

Excenterslipmaskin 7420

• Det här verktyget är avsett för torr slipning av trä, plast,

metall, fyllmassa och målade ytor

• Det här verktyget är inte avsett för yrkesmässig

• Läs och spara denna instruktionsbok

E Till/från strömbrytare

F Ventilationsöppningar

SÄKERHET ALLMÄNNA SÄKERHETSANVISNINGAR FÖR ELVERKTYG VARNING Läs alla säkerhetsvarningar, instruktioner,

illustrationer och specikationer som ingår med detta

elverktyg. Fel som uppstår till följd av att instruktionerna

nedan inte följts kan orsaka elstöt, brand och/eller allvarliga

personskador. Förvara alla varningar och anvisningar för

framtida bruk. Nedan använt begrepp "elverktyg" hänför sig

till nätdrivna elverktyg (med nätsladd) och till batteridrivna

elverktyg (sladdlösa).

1) ARBETSPLATSSÄKERHET

a) Håll arbetsplatsen ren och välbelyst. Oordning på

arbetsplatsen eller dåligt belyst arbetsområde kan leda

b) Använd inte elverktyget i explosionsfarlig

omgivning med brännbara vätskor, gaser eller

damm. Elverktygen alstrar gnistor som kan antända

dammet eller gaserna.

c) Håll under arbetet med elverktyget barn och

obehöriga personer på betryggande avstånd. Om

du störs av obehöriga personer kan du förlora kontrollen

2) ELEKTRISK SÄKERHET

a) Elverktygets stickpropp måste passa till

vägguttaget. Stickproppen får absolut inte

förändras. Använd inte adapterkontakter

tillsammans med skyddsjordade elverktyg.

Oförändrade stickproppar och passande vägguttag

reducerar risken för elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex.

rör, värmeelement, spisar och kylskåp. Det nns en

större risk för elektriskt slag om din kropp är jordad.

c) Skydda elverktyget mot regn och väta. Tränger vatten

in i ett elverktyg ökar risken för elektriskt slag.

d) Missbruka inte nätsladden och använd den inte

för att bära eller hänga upp elverktyget och inte19

vara hälsovådliga om de inhaleras (hudkontakt

eller inhalering kan ge allergisk reaktion och/eller

luftvägsproblem/sjukdom hos personer i närheten);

använd andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning nns

• Vissa typer av damm är klassicerade så som

carcinogeniska (t.ex. ek- och björkdamm) särskilt

i kombination med tillsatser för träbehandling;

använd andningsskydd och arbeta med en

dammuppsamlare om sådan anslutning nns

• Följ de nationella krav, som nns angående damm, för de

material du skall arbete med

• Använd skyddshandskar, skyddsglasögon, åtsittande

kläder och hårnät (för långt här)

• Sätt fast arbetsstycket (ett arbetsstycke fastsatt med

skruvtvingar eller i ett skruvstäd är mera stabilt än om det

hålls fast för hand)

• Vid slipning av metall bildas gnistor; använd inte

dammpåsen och håll andra personer och antändbart

material på avstånd från arbetsområdet

• Håll alltid sladden på säkert avstånd från rörliga

maskindelar; för sladden bakåt bort från maskinen

• Berör inte roterande slipskivan

• I händelse av onormala elektriska eller mekaniska

störningar, stäng genast av maskinen och dra ur

• Skadas eller kapas nätsladden under arbetet, rör inte vid

sladden utan dra genast ut stickkontakten

• När du ställer ifrån dig maskinen måste motorn vara

frånslagen och de rörliga delarna ska ha stannat

FÖRKLARING AV SYMBOLERNA PÅ VERKTYGET

Läs bruksanvisningen före användning

Dubbel isolering (ingen jordning krävs)

Maskinen får inte kastas i hushållssoporna

- använd aldrig maskinen utan underlagsplatta A

! ersätt omedelbart trasig underlagsplattor (lossa/

fastsätt 4 plattskruvar B)

! drag ur kontakten före borttagning/fastsättning av

• Montering av slippapper

- montera VELCRO-slippapperet C enligt bilden

- om nödvändigt, rengör underlagsplattan först

! perforering i slippappret ska överensstämma med

- töm dammpåsen regelbundet för att få bäst

! använd inte dammpåsen för slipning av metall

- innan maskinen sätts på skall den placeras med hela

slipytan vilande på arbetsstycket

- ha inte för mycket tryck på maskinen när den sätts på

- starta/stäng av maskinen genom att sätta omkopplaren

elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt

elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

e) Underhåll elverktyg och tillbehör omsorgsfullt.

Kontrollera att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brustit eller

skadats; orsaker som kan leda till att elverktygets

funktioner påverkas menligt. Låt skadade delar

repareras innan elverktyget återanvänds. Många

olyckor orsakas av dåligt skötta elverktyg.

f) Håll skärverktygen skarpa och rena. Omsorgsfullt

skötta skärverktyg med skarpa eggar kommer inte så lätt

i kläm och går lättare att styra.

g) Använd elverktyget, tillbehör, insatsverktyg

osv. enlig dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Används

elverktyget på icke ändamålsenligt sätt kan farliga

h) Håll handtag och greppytor torra, rena och fria från

olja och fett. Hala handtag och greppytor ger ingen

säker hantering och kontroll över verktyget i oväntade

a) Låt elverktyget repareras endast av kvalicerad

fackpersonal och med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

SÄKERHETSANVISNINGAR FÖR SLIPMASKINER ALLMÄNT

• Den här maskinen ska inte användas av personer under

• Denna maskin är inte lämplig till vattenslipning

• Använd ej maskinen om sladden är trasig; låt den byta ut

av en kvalicerad person

• Asbesthaltigt material får inte bearbetas (asbest

anses vara cancerframkallande)

• Rengör regelbundet elverktygets

ventilationsöppningar (motoräkten drar in damm

i huset och en kraftig anhopning av metalldamm kan

orsaka farliga elströmmar)

• Dra alltid ur stickkontakten från väggurtaget innan

du gör någon justering eller byter tillbehör

• SKIL kan endast garantera att maskinen fungerar felfritt

om originaltillbehör används

• Förslitna, rivna eller kraftigt igensatta slippapper får ej

• Kontrollera alltid att den tillförda strömtypen stämmer

med spänningen som anges på maskinens märkplåt

• Undvik skador genom att ta bort skruvar, spikar eller

andra föremål ur arbetsstycket; ta dem bort innan du

• Använd helt utrullade och säkra förlängningssladdar med

• Ljudnivån vid arbete kan överskrida 85 dB(A); använd

• Viss typ av damm, exempelvis färg som innehåller

bly, vissa träsorter, mineraler och metaller kan20

användaren utsätts för när verktyget används enligt det

- om verktyget används på ett annat än det avsedda

syftet eller med fel eller dåligt underhållna tillbehör kan

detta drastiskt öka vibrationsnivån

- när verktyget stängs av eller är på men inte används,

kan detta avsevärt minska vibrationsnivån

! skydda dig mot vibration genom att underhålla

verktyget och dess tillbehör, hålla händerna varma

och styra upp ditt arbetssätt

må under ingen omstændigheder ændres. Brug ikke

! maskinen snabbstartar och kan rycka till

! maskinen skall tas bort från arbetsstycket innan

• Fattning och styrning av maskinen

! under arbetet, håll alltid verktyget i det grå

- lägg inte för mycket tryck på maskinen; låt maskinen

- styr maskinen parallellt mot arbetsytan och ytta den i

cirklar eller tvärsgående rörelser

- luta ej maskinen för att unvika oönskade slipmärken

- håll ventilationsöppningarna F ej övertäckta

- slipningseekten bestäms av valt slippapper, förvalt

sliphastighet och anliggningstrycket

! ett kraftigt ökat anliggningstryck medför inte en

högre slipeekt, utan kraftigare förslitning på

verktyg och slippapper

! använd aldrig samma slippapper för trä och metall

• För att välja bästa størrelsen (och hastigheten), kan tabell

användas som referens

! testa alltid först på ett överblivet material

• För er tips se www.skil.com

• Det här verktyget är inte avsedd för yrkesmässig

• Håll alltid din maskin och sladden ren (speciellt

ventilationsöppningarna F

- avlägsna med en pensel slipdamm som sätter sig på

! drag ur stickkontakten innan rengöring

• Om i elverktyget trots exakt tillverkning och sträng

kontroll störning skulle uppstå, bör reparation utföras av

auktoriserad serviceverkstad för SKIL elverktyg

- sänd in verktyget i odemonterat skick tillsammans

med inköpsbevis till försäljaren eller till närmaste SKIL

serviceverkstad (adresser till servicestationer och

sprängskisser av maskiner nns på www.skil.com)

• Elektriska verktyg, tillbehör och förpackning får inte

kastas i hushållssoporna (gäller endast EU-länder)

- enligt direktivet 2012/19/EG som avser äldre elektrisk

och elektronisk utrustning och dess tillämpning enligt

nationell lagstiftning ska uttjänta elektriska verktyg

sorteras separat och lämnas till miljövänlig återvinning

kommer att påminna om detta när det är

• Ljudtrycksnivån som uppmätts enligt EN 62841 är på

denna maskin 84 dB(A) och ljudeektnivån 95 dB(A)

(standard deviation: 3 dB), och vibration 7,9 m/s²

(vektorsumma i tre riktningar; onoggrannhet K = 1,5 m/s²)

• Vibrationsemissionsvärdet har uppmätts enligt ett

standardiserat test i enlighet med EN 62841; detta värde

kan användas för att jämföra vibrationen hos olika verktyg

och som en ungefärlig uppskattning av hur stor vibration21

h) Selvom du kender værktøjet godt og er vant til at

en kapacitet på 16 A

skåner miljøet mest muligt

• Se ere tips på www.skil.com
