Toote tüüp	Ekstsentrik lihvmasin (random orbit)
Bränd	SKIL
Mudel	7420 AA
Kasutus	Kuivlihvimine puidu, plasti, metalli, pahtli ja värvitud pindade jaoks (kodukasutus)
Toide	Võrk (toitekaabel)
Lihvpaberi kinnitussüsteem	Kinnitusega (Velcro)
Tolmuimeja	Tolmukott kaasas
Lüliti	Sisse/välja (asendid I/O)
Isolatsioon	Topeltisolatsioon (ei vaja maandust)
Helirõhu tase	84 dB(A)
Helivõimsuse tase	95 dB(A)
Vibratsioon (kolmeteljeline väärtus)	7,9 m/s² (määramatus K=1,5 m/s²)
Soovitatav lihvpaberi tüüp	Perforeeritud kinnitusega lehed
Hooldus	Puhastage regulaarselt ventilatsiooniavasid pintsliga
Remonditavus	Remont ainult volitatud SKIL teeninduskeskuses

Korduma kippuvad küsimused - 7420 AA SKIL

Kuidas vahetada lihvpaberit?

Ühendage tööriist vooluvõrgust lahti. Eemaldage vana leht ja asetage uus perforeeritud Velcro leht alusele, joondades augud. Vajadusel puhastage alus.

Kas ma saan seda lihvmasinat kasutada metalli jaoks?

Jah, kuid olge ettevaatlik sädemeid. Ärge kasutage tolmukotti metalli lihvimisel ja hoidke inimesed ning tuleohtlikud materjalid eemal.

Kuidas tühjendada tolmukotti?

Tühjendage tolmukotti regulaarselt optimaalse imemise tagamiseks. Metalli lihvimisel ärge kasutage kotti.

Mida teha, kui tööriist ei käivitu?

Kontrollige võrguühendust ja kaabli seisukorda. Kui lüliti on rikkis, laske see professionaalil parandada. Ärge kasutage, kui lüliti ei tööta.

Kuidas puhastada lihvmasinat?

Ühendage tööriist vooluvõrgust lahti. Kasutage pintsliga ventilatsiooniavade tolmu eemaldamiseks. Ärge kasutage vett.

Millist tüüpi lihvpaberit kasutada?

Kasutage perforeeritud isekleepuvaid (Velcro) lehti, mis sobivad kuivlihvimiseks. Veenduge, et perforeerimine vastab aluse omale.

Kas lihvmasin sobib professionaalseks kasutamiseks?

Ei, see tööriist on mõeldud ainult kodukasutuseks, nagu on märgitud juhendis.

Mis on selle tööriista võimsus?

Juhend ei täpsusta nimivõimsust. Vaadake tööriista andmesilti.

Kuidas vältida lihvimisjälgi?

Ärge kallutage tööriista liiga palju, juhtige seda paralleelselt pinnaga ring- või ristliigutustega ning ärge vajutage liiga tugevalt. Laske tööriistal töötada.

Mida teha elektririkke korral?

Viige tööriist kohe kasutusest välja, ühendage pistik lahti. Kui kaabel on kahjustatud, ärge puudutage seda ja ühendage pistik lahti. Ussaldage remont volitatud SKIL teeninduskeskusele.

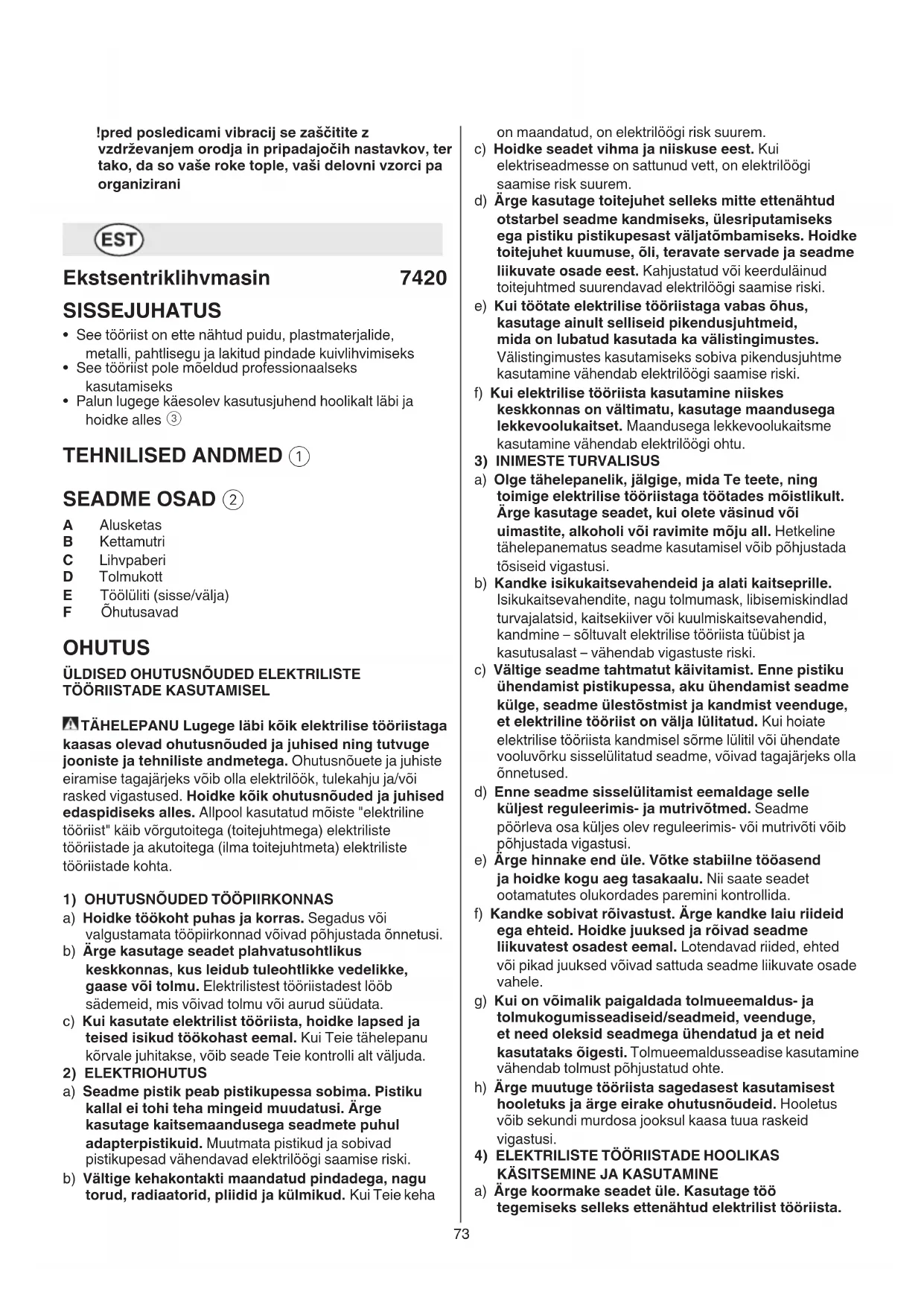

KASUTUSJUHEND 7420 AA SKIL

• See tööriist on ette nähtud puidu, plastmaterjalide, metalli, pahtlisegu ja lakitud pindade kuivlihvimiseks
• See tööriist pole möeldud professionaalseks kasutamiseks
• Palun lugege käesolev kasutusjuhend hoolikalt läbi ja hoidke alles ③

TEHNILISED ANDMED ①

SEADME OSAD ②

A Alusketas
B Kettamutri
C Lihvpaberi
D Tolmukott
E Töölüliti (sisse/välja)
F Öhutusavad

OHUTUS

ÜLDISED OHUTUSNÖUDED ELEKTRILISTE TÖÖRIISTADE KASUTAMISEL

A TÄHELEPANU Lugege läbi köik elektrilise tööriistaga kaasas olevad ohutusnõuded ja juhised ning tutvuge jooniste ja tehniliste andmetega. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke köik ohutusnõuded ja juhised edaspidiseks alles. Allpool kasutatud mõiste "elektriline tööriist" käib võrgutoitega (toitejuhtmega) elektriliste tööriistade ja akutoitega (ilma toitejuhtmeta) elektriliste tööriistade kohta.

1) OHUTUSNÕUDED TÖÖPIIRKONNAS

a) Hoidke töökoht puhas ja korras. Segadus või valgustamata tööpiirkonnad võivad põhjustada õnnetusi.

b) Årge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

c) Kui kasutate elektrilist tööriista, hoidke lapsed ja teised isikud töökohast eemal. Kui Teie tähelepanu kõrvale juhitakse, võib seade Teie kontrolli alt väljuda.

2) ELEKTRIOHUTUS

a) Seadme pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud pindadega, nagu torud, radiaatorid, pliidid ja külmikud. Kui Teie keha

on maandatud, on elektrilöögi risk suurem.

c) Hoidke seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi saamise risk suurem.
d) Ärge kasutage toitejuhet selleks mitte ettenähtud otstarbel seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatömbamiseks. Hoidke toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi saamise riski.
e) Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult selliseid pikendusjuhtmeid, mida on lubatud kasutada ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi saamise riski.
f) Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage maandusega lekkevoolukaitset. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu.
a) Olge tähelepanelik, jälgige, mida Te teete, ning toimige elektrilise tööriistaga töötades möistlikult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, nagu tolmumask, libisemiskindlad turvajalatsid, kaitsekiiver või kuulmiskaitsevahendid, kandmine – sõltuvalt elektrilise tööriista tüübist ja kasutusalast – vähendab vigastuste riski.
c) Vältige seadme tahtmatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
d) Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
e) Årge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida.
f) Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
g) Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need oleksid seadmega ühendatud ja et neid kasutataks õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.
h) Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
4) ELEKTRILISTE TÖÖRIISTADE HOOLIKAS KÄSITSEMINE JA KASUTAMINE
a) Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista.

3) INIMESTE TURVALISUS

Sobiva elektrilise tööriistaga töötate paremini ja turvalisemalt ettenähtud võimsusvahemikus.

b) Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei ole enam võimalik sisse ja välja lülitada, on ohtlik ning seda tuleb remontida.

c) Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatult. Ärge laske seadet kasutada isikutel, kes seda ei tunne või pole siintoodud juhiseid lugenud. Kogenematute kasutajate käes kujutavad elektrilised tööriistad ohtu.

e) Hoolitsege elektriliste tööriistade ja tarvikute eest korralikult. Kontrollige, kas seadme liikuvad osad funktsioneerivad korralikult ja ei kiildu kinni, ning ega möned osad ei ole katki või sel määral kahjustatud, et võiksid möjutada seadme töökindlust. Laske kahjustatud osad enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hoitud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt siintoodud juhistele. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade kasutamine mitte ettenähtud otstarbel vöib pöhjustada ohtlikke olukordi.

h) Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

5) TEENINDUS

a) Laske seadet parandada ainult kvalifitseeritud spetsialistidel ja ainult originaalvaruosadega. Nii tagate seadme püsimise turvalisena.

OHUTUSJUHISED LIHVMASINATE KOHTA

ÜLDIST

- Tööriista kasutaja peab olema vähemalt 16 aastat vana

• See tööriist ei sobi märglihvimiseks

- Ärge kunagi kasutage kahjustatud toitejuhtmega tööriista; laske toitejuhe remonditöökojas välja vahetada

- Asbestisisaldava materjali töötlemine on keelatud (asbest võib tekitada vähki)

- Puhastage regulaarselt tööriista tuulutusavasid (töötav mootor tömbab korpusesse tolmu ning kogunev metallitolm vöib vähendada elektriohutust)

- Enne seadme reguleerimist või tarviku vahetust eemaldage seade vooluvõrgust (tõmmake pistik pistikupesast välja)

TARVIKUD

- SKIL tagab seadme häireteta töö üksnes originaaltarvikute kasutamisel

- Ärge kasutage ülemäära kulunud, rebenenud või muul viisil vigastatud lihvpabereid

ENNE KASUTAMIST

- Kontrollige alati, kas vörgupinge ühtib tööriista andesildil toodud pingega

- Vältige töödeldavas esemes olevatest kruvidest, naeltest vms põhjustatud kahjustusi; eemaldage need enne töö alustamist

- Pikendusjuhtmete kasutamisel jälgige, et juhe oleks lõpuni lahti keritud ja vastaks 16 A voolutugevusele

- Töötamise ajal vöib müratase ületada 85 dB(A); kandke kuulmiskaitsevahendeid

- Värviga kaetud juhtmed, mõned puiduliigid, mineraalid ja metall eraldavad tolmu, mis võib olla kahjulik (kokkupuude tolmuga või selle sissehingamine võib seadme kasutajal või läheduses viibivatel inimestel põhjustada allergilisi reaktsioone ja/või hingamisteede haigusi); kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega

- Teatud tüüpi tolm on klassifitseeritud kantserogeensena (nt tammest ja kasest eralduv tolm), eriti koos puidu niiskuse reguleerimiseks kasutatavate lisanditega; kandke tolmumaski ja vajaduse korral töötage külgeühendatava tolmueemaldusseadmega

- Erinevate materjalide töötlemisel tekkiva tolmu käitlemisel tuleb järgida kehtivaid nõudeid

- Kandke kaitsekindaid ja kaitseprille, pikad juuksed kaitske nt peakattega; ärge kandke töö ajal laiu, lotendavaid riideid

- Fikseerige toorik (fiksaatoriga kinnitatud või kruustangide vahele pandud toorik püsib kindlamini paigal kui lihtsalt käega hoides)

- Metallide lihvimisel lendub sädemeid; ärge kasutage tolmukotti ning jälgige, et läheduses ei oleks teisi inimesi ega tuleohtlikke materjale

KASUTAMISE AJAL

- Vältige toitejuhtme kokkupuutumist seadme pöörlevate osadega; hoidke toitejuhet alati tööriistast eemal, tagapool

- Seadme elektrilise või mehhaanilise häire korral lülitage seade viivitamatult välja ja eemaldage pistik vooluvõrgust

- Kui toitejuhe saab töötamisel ajal kahjustada või see lõigatakse läbi, ärge toitejuhet puutuge, vaid eemaldage koheselt pistik vooluvõrgust

PÄRAST KASUTAMIST

- Enne tööriista juurest lahkumist lülitage see välja ning oodake, kuni selle liikuvad osad on täielikult seiskunud

TÖÖRIISTAL OLEVATE SÜMBOLITE SELGITUS

③ Enne kasutamist tutvuge kasutusjuhendiga

④ Topeltisolatsioon (maandusjuhe pole vajalik)

⑤ Ärge visake kasutuskõlbmatuks muutunud tööriista ära koos olmejäätmetega

KASUTAMINE

- Alusketas -seadet ei tohi kasutada ilma aluskettata A !kahjustatud aluskettad tuleb koheselt välja vahetada(lahti/kinni keerata lihvtalla 4 mutri B) !enne alusketta eemaldamist tömmake pistik pistikupesast välja

- Lihvpaberi kinnitamine ⑥ -paigaldage vastavalt joonisele VELCRO lihvpaber C -vajaduse korral tuleb alusketas köigepealt puhastada !lihvpaberi augud peaksid lihvplaadi omadega ühtima

!tolmu eemaldamiseks vajate aukudega lihvpaberit !vahetage kulunud lihvpaber õigeaegselt välja

• Tolmu eemaldamine ⑦

-tühjendage tolmukoti regulaarselt tagab optimaalse tolmuimemisvõimsuse säilimise

!ärge kasutage tolmukotti metalli lihvimisel

- Sisse/välja

-enne tööriista sisselülitamist asetage see kogu lihvimispinnaga töödeldavale esemele

-sisselülitamisel ärge suruge tööriistale liigselt

-tööriista sisse-/väljalülitamiseks viige lüliti E② asendisse "I"/"O"

!seadme sisselülitamisega kaasneb järsk nöksatus !enne tööriista väljalülitamist tuleb see töödeldavalt esemelt eemaldada

• Tööriista hoidmine ja juhtimine ⑧

!töötamise ajal hoidke tööriista kinni korpuse ja käepideme halli värvi osadest

-ärge suruge tööriistale liigselt; laske sellel enda heaks töötada

-hoidke tööriista töödeldava pinnaga paralleelselt ja liigutage seda ringjate või ristuvate liigutustega

-vältimaks soovimatuid lihvimisjälgi ärge kallutage tööriista

-hoidke õhutusavad F kinnikatmata

- Lihvimine

-lihvimisjõudlus sõltub põhiliselt valitud lihvpaberist, eelnevalt valitud lihvimiskiirusest ja rakendatavast survest

!liigne surve ei anna paremat lihvimistulemust, vaid kulutab kiiremini tööriista ja lihvpaberit !ärge kunagi töödelge ühe ja sama lihvpaberiga puitu ja metalli

TÖÖJUHISED

- Optimaalse teralisuse (ja kiiruse) valikul juhinduge tabelist ⑨

!katsetage tööriista alati algul proovitükil

• Rohkem nõuandeid leiate aadressil www.skil.com

HOOLDUS/TEENINDUS

- Tööriist pole möeldud professionaalseks kasutamiseks

- Hoidke seade ja toitejuhe alati puhtad (eriti õhutusavad F ②)

-külgekleepunud lihvimistolm eemaldage pintsliga !enne puhastamist eemaldage seade vooluvõrgust

- Tööriist on hoolikalt valmistatud ja testitud; kui tööriist sellest hoolimata rikki läheb, tuleb see lasta parandada SKILi elektriliste käsitööriistade volitatud remonditöökojas

-toimetage lahtimonteerimata seade koos ostukviitungiga tarnijale või lähimasse SKILI lepingulisse töökotta (aadressid ja tööriista varuosade joonise leiate aadressil www.skil.com)

KESKKOND

- Ärge visake kasutuskölbmatuks muutunud elektrilisi tööriistu, lisatarvikuid ja pakendeid ära koos olmejäätmetega (üksnes EL liikmesriikidele)

-vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EÜ elektri- ja elektroonikaseadmete

jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskõlbmatuks muutunud elektrilised tööriistad koguda eraldi ja keskkonnasäästlikult korduvkasutada või ringlusse võtta

-seda meenutab Teile sümbol⑤

MÜRA / VIBRATSIOON

- Vastavalt kooskõlas normiga EN 62841 läbi viidud mõõtmistele on tööriista helirõhk 84 dB(A) ja helitugevus 95 dB(A) (standardkõrvalekalle: 3 dB), ja vibratsioon 7,9 m/s² (kolme telje vektorsumma; mõõtemääramatus K = 1,5 m/s²)

- Tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841 kirjeldatud standarditud testile; seda võib kasutada tööriistade võrdlemiseks ja tööriista kasutamisel ettenähtud töödeks esineva vibratsiooni esialgseks hindamiseks

-tööriista kasutamisel muudeks rakendusteks või teiste/halvasti hooldatud tarvikute kasutamisel võib vibratsioon märkimisväärselt suureneda
-ajal, kui tööriist on väljalülitatud või on küll sisselülitatud, kuid tegelikult seda ei kasutata, võib vibratsioon märkimisväärselt väheneda

!enda kaitsmiseks vibratsiooni eest hooldage tööriista ja selle tarvikuid korralikult, hoidke oma käed soojad ja tagage sujuv töökorraldus
