MANUAL DE USUARIO 7420 AA SKIL
Tekniset asiakirjat saatavana:
Declaración de conformidad UE Lijadora excéntrica Número de artículo
Declaramos bajo nuestra exclusiva responsabilidad, que los productos
nombrados cumplen con todas las disposiciones correspondientes de las
directivas y los reglamentos mencionados a continuación y están en conformidad
con las siguientes normas.
Documentos técnicos de:
Tekniset asiakirjat saatavana:
Declaración de conformidad UE Lijadora excéntrica Número de artículo
Declaramos bajo nuestra exclusiva responsabilidad, que los productos
nombrados cumplen con todas las disposiciones correspondientes de las
directivas y los reglamentos mencionados a continuación y están en conformidad
con las siguientes normas.
Documentos técnicos de:
• Esta herramienta está diseñada para lijar en seco
madera, materiales plásticos, metal, emplastecido y
• Esta herramienta no está concebida para uso profesional
• Lea y conserve este manual de instrucciones
ELEMENTOS DE LA HERRAMIENTA
B Rosca de disco de apoyo
E Interruptor de activación/desactivación
F Ranuras de ventilación
SEGURIDAD ADVERTENCIAS DE PELIGRO GENERALES PARA HERRAMIENTAS ELÉCTRICAS ADVERTENCIA Lea íntegramente las advertencias
de peligro, las instrucciones, las ilustraciones y las
especicaciones entregadas con esta herramienta
eléctrica. En caso de no atenerse a las instrucciones
siguientes, ello puede ocasionar una descarga eléctrica,
un incendio y/o una lesión grave. Guardar todas las
advertencias de peligro e instrucciones para futuras
consultas. El término "herramienta eléctrica" empleado
en las siguientes advertencias de peligro se reere a
herramientas eléctricas de conexión a la red (con cable de
red) y a herramientas eléctricas accionadas por acumulador
(o sea, sin cable de red).
1) SEGURIDAD DEL PUESTO DE TRABAJO
a) Mantenga limpia y bien iluminada su área de
trabajo. El desorden o una iluminación deciente en las
áreas de trabajo pueden provocar accidentes.
b) No utilice la herramienta eléctrica en un entorno
con peligro de explosión, en el que se encuentren
combustibles líquidos, gases o material en polvo.
Las herramientas eléctricas producen chispas que
pueden llegar a inamar los materiales en polvo o
c) Mantenga alejados a los niños y otras personas
de su área de trabajo al emplear la herramienta
eléctrica. Una distracción le puede hacer perder el
control sobre la herramienta.
2) SEGURIDAD ELÉCTRICA
a) El enchufe de la herramienta eléctrica debe
corresponder a la toma de corriente utilizada. No
es admisible modicar el enchufe en forma alguna.
huomattavasti pienempi29
pelo y vestimenta alejados de las piezas móviles.
La vestimenta suelta, las joyas y el pelo largo se pueden
enganchar con las piezas en movimiento.
g) Siempre que sea posible utilizar equipos de
aspiración o captación de polvo, asegúrese que
éstos estén montados y que sean utilizados
correctamente. El empleo de estos equipos reduce los
riesgos derivados del polvo.
h) No permita que la familiaridad ganada por el uso
frecuente de la herramienta eléctrica lo deje creerse
seguro e ignorar las normas de seguridad. Una
acción negligente puede causar lesiones graves en una
fracción de segundo.
4) CUIDADO Y UTILIZACIÓN DE HERRAMIENTAS ELÉCTRICAS
a) No sobrecargue la herramienta eléctrica. Use la
herramienta eléctrica prevista para el trabajo a
realizar. Con la herramienta eléctrica adecuada podrá
trabajar mejor y con mayor seguridad dentro del margen
de potencia indicado.
b) No utilice herramientas eléctricas con un interruptor
defectuoso. Las herramientas eléctricas que no se
puedan conectar o desconectar son peligrosas y deben
c) Saque el enchufe de la red y/o retire el acumulador
desmontable de la herramienta eléctrica, antes
de realizar un ajuste, cambiar de accesorio o
al guardar la herramienta eléctrica. Esta medida
preventiva reduce el riesgo de conectar accidentalmente
la herramienta eléctrica.
d) Guarde las herramientas eléctricas fuera del
alcance de los niños y de las personas que no estén
familiarizadas con su uso. Las herramientas eléctricas
utilizadas por personas inexpertas son peligrosas.
e) Cuide la herramienta eléctrica y los accesorios con
esmero. Controle si funcionan correctamente, sin
atascarse, las partes móviles de la herramienta
eléctrica, y si existen partes rotas o deterioradas
que pudieran afectar al funcionamiento de la
herramienta eléctrica. Si la herramienta eléctrica
estuviese defectuosa haga repararla antes de volver
a utilizarla. Muchos de los accidentes se deben a
herramientas eléctricas con un mantenimiento deciente.
f) Mantenga los útiles limpios y alados. Los útiles
mantenidos correctamente se dejan guiar y controlar
g) Utilice herramientas eléctricas, accesorios, útiles,
etc. de acuerdo con estas instrucciones, teniendo
en cuenta las condiciones de trabajo y la tarea a
realizar. El uso de herramientas eléctricas para trabajos
diferentes de aquellos para los que han sido concebidas
puede resultar peligroso.
h) Mantenga las empuñaduras y las supercies de
las empuñaduras secas, limpias y libres de aceite
y grasa. Las empuñaduras y las supercies de las
empuñaduras resbaladizas no permiten un manejo y
control seguro de la herramienta eléctrica en situaciones
a) Únicamente haga reparar su herramienta eléctrica
por un profesional, empleando exclusivamente
piezas de repuesto originales. Solamente así se
mantiene la seguridad de la herramienta eléctrica.

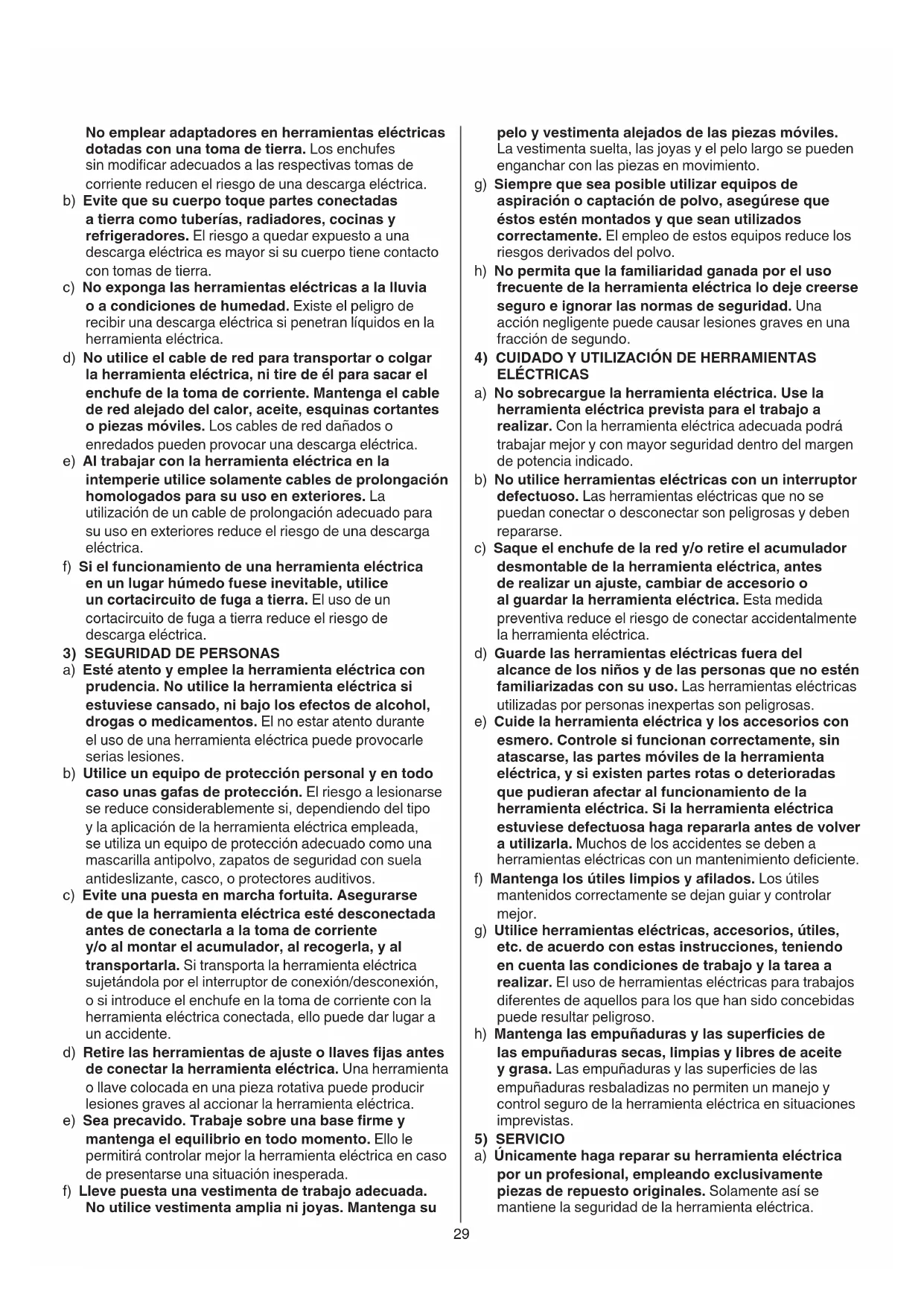

No emplear adaptadores en herramientas eléctricas
dotadas con una toma de tierra. Los enchufes
sin modicar adecuados a las respectivas tomas de
corriente reducen el riesgo de una descarga eléctrica.
b) Evite que su cuerpo toque partes conectadas
a tierra como tuberías, radiadores, cocinas y
refrigeradores. El riesgo a quedar expuesto a una
descarga eléctrica es mayor si su cuerpo tiene contacto
con tomas de tierra.
c) No exponga las herramientas eléctricas a la lluvia
o a condiciones de humedad. Existe el peligro de
recibir una descarga eléctrica si penetran líquidos en la
herramienta eléctrica.
d) No utilice el cable de red para transportar o colgar
la herramienta eléctrica, ni tire de él para sacar el
enchufe de la toma de corriente. Mantenga el cable
de red alejado del calor, aceite, esquinas cortantes
o piezas móviles. Los cables de red dañados o
enredados pueden provocar una descarga eléctrica.
e) Al trabajar con la herramienta eléctrica en la
intemperie utilice solamente cables de prolongación
homologados para su uso en exteriores. La
utilización de un cable de prolongación adecuado para
su uso en exteriores reduce el riesgo de una descarga
f) Si el funcionamiento de una herramienta eléctrica
en un lugar húmedo fuese inevitable, utilice
un cortacircuito de fuga a tierra. El uso de un
cortacircuito de fuga a tierra reduce el riesgo de
3) SEGURIDAD DE PERSONAS
a) Esté atento y emplee la herramienta eléctrica con
prudencia. No utilice la herramienta eléctrica si
estuviese cansado, ni bajo los efectos de alcohol,
drogas o medicamentos. El no estar atento durante
el uso de una herramienta eléctrica puede provocarle
b) Utilice un equipo de protección personal y en todo
caso unas gafas de protección. El riesgo a lesionarse
se reduce considerablemente si, dependiendo del tipo
y la aplicación de la herramienta eléctrica empleada,
se utiliza un equipo de protección adecuado como una
mascarilla antipolvo, zapatos de seguridad con suela
antideslizante, casco, o protectores auditivos.
c) Evite una puesta en marcha fortuita. Asegurarse
de que la herramienta eléctrica esté desconectada
antes de conectarla a la toma de corriente
y/o al montar el acumulador, al recogerla, y al
transportarla. Si transporta la herramienta eléctrica
sujetándola por el interruptor de conexión/desconexión,
o si introduce el enchufe en la toma de corriente con la
herramienta eléctrica conectada, ello puede dar lugar a
d) Retire las herramientas de ajuste o llaves jas antes
de conectar la herramienta eléctrica. Una herramienta
o llave colocada en una pieza rotativa puede producir
lesiones graves al accionar la herramienta eléctrica.
e) Sea precavido. Trabaje sobre una base rme y
mantenga el equilibrio en todo momento. Ello le
permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.
f) Lleve puesta una vestimenta de trabajo adecuada.
No utilice vestimenta amplia ni joyas. Mantenga su30
• En el caso de que se produjera un mal funcionamiento
eléctrico o mecánico, apague inmediatamente la
herramienta y desconecte el enchufe
• Si llega a dañarse o cortarse el cable eléctrico durante el
trabajo, no tocar el cable, sino extraer inmediatamente el
• Ponga atención al guardar su herramienta de que el
motór está apagado y las partes móviles están parados
EXPLICACIÓN DE LOS SÍMBOLOS DE LA HERRAMIENTA
Lea el manual de instrucciones antes de utilizarla
Doble aislamiento (no requiere cable de tierra)
No deseche la herramienta junta con los residuos
- nunca ponga en funcionamiento la herramienta sin
! cambie los discos de apoyo dañados
immediatamente (aoje/apriete 4 roscas de disco B)
! desenchufe la herramienta antes de desmontar/
montar los discos de apoyo
• Montaje de la hoja de lija
- monte la hoja de lijado VELCRO C de la forma ilustrada
- si es necesario, limpie primero el disco de apoyo
! las perforaciones de las hojas de lija deben
corresponderse con las perforaciones de la
! la succión de polvo requiere que se usen hojas de
! cambie a tiempo las hojas de lija pasadas
• Aspiración de polvo
- monte la bolsa de polvo D
- vacíe con regularidad la bolsa de polvo para una
aspiración optimal del polvo
! no utilice la bolsa de polvo al lijar metal
teniendo la supercie para lijar entera en la pieza de
- cuando lo encienda, no aplique demasiado presion en
- encienda/apague la herramienta empujando el
a la posición "I"/"O"
! tenga cuidado con la reacción súbita de la
herramienta, al conectarla
! antes de desactivar la herramienta, debe retirarla
de la pieza de trabajo
• Sujección y manejo de la herramienta
! durante el trabajo, sujete siempre la herramienta
por la(s) zona(s) de empuñadura de color gris
- no ejerza demasiada presión en la herramienta; deje
que la herramienta haga su trabajo
- guie su herramienta paralelamente a la supercie de
trabajo y muevala en circulos o en forma de cruz
- no incline su herramienta para evitar marcas de lijado
- mantenga las ranuras de ventilación F descubiertas
INSTRUCCIONES DE SEGURIDAD PARA LIJADORAS GENERAL
• Esta herramienta no debe utilizarse por personas
• Esta herramienta no es adecuada para lijar con agua
• No utilizar la herramienta cuando el cable esté dañado;
hágalo cambiar por una persona calicada
• No trabaje materiales que contengan amianto (el
amianto es cancerígeno)
• Limpie periódicamente las rejillas de refrigeración
de su herramienta eléctrica (el ventilador del motor
aspira polvo hacia el interior de la carcasa, y en caso de
una acumulación fuerte de polvo metálico ello le puede
provocar una descarga eléctrica)
• Desenchufar siempre la herramienta antes de
realizar cualquier ajuste o cambiar algún accesorio
• SKIL únicamente puede garantizar un funcionamiento
correcto de la herramienta al emplear accesorios
• No utilizar hojas de lijado desgastadas, desgarradas o
excesivamente embazadas
• Compruebe siempre que la tensión de alimentación es la
misma que la indicada en la placa de características de
• Evite los daños que puedan causar los tornillos, clavos y
otros objetos sobre la pieza de trabajo; retírelos antes de
• Utilice cables de extensión seguros y completamente
desenrollados con una capacidad de 16 amperios
• El nivel de ruido, con la herramienta trabajando, podrá
sobrepasar 85 dB(A); usar protectores auditivos
• El polvo del material, como por ejemplo la pintura que
contiene plomo, algunas especies de madera, minerales
y metal podrían ser dañinos (el contacto o inhalación
del polvo podría producir reacciones alérgicas y/o
transtornos respiratorios al operador u otras personas
cerca); utilice una máscara contra el polvo y trabaje
con un dispositivo de extracción de polvo cuando
• Ciertos tipos de polvo están catalogados como
cancerígenos (por ejemplo el polvo de roble y de
haya) especialmente junto con aditivos para el
acondicionamiento de la madera; utilice una máscara
contra el polvo y trabaje con un dispositivo de
extracción de polvo cuando lo conecte
• Siga la normativa nacional en cuanto a extracción de
polvo, en función de los materiales que vayan a ser
• Llevar guantes protectores, gafas de protección,
vestimenta ceñida al cuerpo y protección adecuada para
• Asegure la pieza de trabajo (una pieza de trabajo
jada con unos dispositivos de sujeción o en un tornillo
de banco, se mantiene sujeta de forma mucho más
segura que con la mano)
• Al lijar metal se generen chispas; no utilice la bolsa
de polvo y mantenga otras personas y materiales
combustibles alejados de la zona de trabajo
• Mantenga siempre el cable lejos de las partes móviles
de la herramienta; mantenga el cable detrás de usted,
lejos de la herramienta
• Evitar el contacto con el disco de lijado en marcha31
- al utilizarla para distintas aplicaciones o con accesorios
diferentes o con un mantenimiento deciente, podría
aumentar de forma notable el nivel de exposición
- en las ocasiones en que se apaga la herramienta o
cuando está funcionando pero no está realizando
ningún trabajo, se podría reducir el nivel de exposición
! protéjase contra los efectos de la vibración
realizando el mantenimiento de la herramienta y
sus accesorios, manteniendo sus manos calientes
y organizando sus patrones de trabajo
Lixadeira excêntrica 7420
operadas com acumulador (sem cabo de rede).
- la capacidad de arranque de material viene
determinada por la hoja de lijado seleccionada, la
velocidad de lijado preseleccionada y por la presión de
! una presión de aplicación excesiva no supone
un mayor rendimiento en el arranque de material,
sino un mayor desgaste de la herramienta y de la
! no tratar jamás madera y metal con la misma hoja
CONSEJOS DE APLICACIÓN
• Para determinar el grano óptimo(y la velocidad óptima),
puede utilizarse como referencia
! pruebe siempre con un trozo de material de
• Para más consejos vea www.skil.com
MANTENIMIENTO / SERVICIO
• Esta herramienta no está concebida para uso profesional
• Mantenga limpio el cable eléctrico y la herramienta
(sobre todo las ranuras de ventilación F
- eliminar el polvo adherido con un pincel
! desenchufar la herramienta antes de limpiar
• Si a pesar de los esmerados procesos de fabricación y
control, la herramienta llegase a averiarse, la reparación
deberá encargarse a un servicio técnico autorizado para
herramientas eléctricas SKIL
- envíe la herramienta sin desmontar junto con una
prueba de su compra a su distribuidor o a la estación
de servicio más cercana de SKIL (los nombres así
como el despiece de piezas de la herramienta guran
• No deseche las herramientas eléctricas, los
accesorios y embalajes junto con los residuos
domésticos (sólo para países de la Unión Europea)
- de conformidad con la Directiva Europea 2012/19/CE
sobre residuos de aparatos eléctricos y electrónicos y
su aplicación de acuerdo con la legislación nacional,
las herramientas eléctricas cuya vida útil haya llegado
a su n se deberán recoger por separado y trasladar a
una planta de reciclaje que cumpla con las exigencias
llamará su atención en caso de necesidad
RUIDOS / VIBRACIONES
• Medido según EN 62841 el nivel de la presión acústica
de esta herramienta se eleva a 84 dB(A) y el nivel de
la potencia acústica a 95 dB(A) (desviación estándar:
3 dB), y la vibración a 7,9 m/s² (suma vectorial de tres
direcciones; incertidumbre K = 1,5 m/s²)
• El nivel de emisión de vibraciones ha sido medido según
una prueba estándar proporcionada en EN 62841;
puede utilizarse para comparar una herramienta con
otra y como valoración preliminar de la exposición a las
vibraciones al utilizar la herramienta con las aplicaciones
tenham lido estas instruções. Ferramentas eléctricas
junto com ferramentas eléctricas ligadas à terra.
eléctrica esteja desligada, antes de conectá la à
• Determinados tipos de pó são classicados como
ferramentas eléctricas SKIL
ferramentas eléctricas e electrónicas usadas e a
4) SVĔDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ
schimbare de accesoriu
