7420 AA - шліфувальна машина SKIL - Безкоштовний посібник користувача

Тип продукту	Ексцентрикова шліфувальна машина (орбітальна)
Бренд	SKIL
Модель	7420 AA
Використання	Сухе шліфування деревини, пластику, металу, шпаклівки та фарбованих поверхонь (домашнє використання)
Живлення	Від мережі (кабель живлення)
Система кріплення абразивів	Самозакріплювальна (липучка)
Видалення пилу	Включено мішок для пилу
Вимикач	Увімкнення/вимкнення (позиції I/O)
Ізоляція	Подвійна ізоляція (не потребує заземлення)
Рівень звукового тиску	84 дБ(А)
Рівень звукової потужності	95 дБ(А)
Вібрація (тривісне значення)	7,9 м/с² (невизначеність K=1,5 м/с²)
Рекомендований тип абразиву	Перфоровані самозакріплювальні листи
Обслуговування	Регулярно очищайте вентиляційні отвори пензлем
Ремонтопридатність	Ремонт виключно в авторизованому центрі SKIL

Часті запитання - 7420 AA SKIL

Як замінити шліфувальний лист?

Відключіть інструмент. Зніміть старий лист і покладіть новий перфорований лист Velcro на платформу, поєднавши отвори. Очистіть платформу за потреби.

Чи можна використовувати цю шліфувальну машину для металу?

Так, але обережно з іскрами. Не використовуйте мішок для пилу під час шліфування металу та тримайте людей і горючі матеріали подалі.

Як спорожнити мішок для пилу?

Регулярно спорожняйте мішок для пилу для оптимального всмоктування. Для шліфування металу не використовуйте мішок.

Що робити, якщо інструмент не запускається?

Перевірте підключення до мережі та стан кабелю. Якщо вимикач несправний, зверніться до професіонала. Не використовуйте, якщо вимикач не працює.

Як почистити шліфувальну машину?

Відключіть інструмент. Використовуйте пензель, щоб видалити пил з вентиляційних отворів. Не використовуйте воду.

Який тип шліфувального листа використовувати?

Використовуйте перфоровані самозакріплювальні листи (Velcro), придатні для сухого шліфування. Переконайтеся, що перфорація відповідає перфорації платформи.

Чи підходить шліфувальна машина для професійного використання?

Ні, цей інструмент призначений лише для домашнього використання, як зазначено в інструкції.

Яка потужність цього інструменту?

Інструкція не вказує номінальну потужність. Зверніться до таблички на інструменті.

Як уникнути слідів шліфування?

Не нахиляйте інструмент занадто сильно, ведіть його паралельно до поверхні круговими або перехресними рухами, не натискайте занадто сильно. Дайте інструменту працювати.

Що робити у разі електричної несправності?

Негайно виведіть інструмент з експлуатації, відключіть вилку. Якщо кабель пошкоджений, не торкайтеся його та відключіть розетку. Довірте ремонт авторизованому центру SKIL.

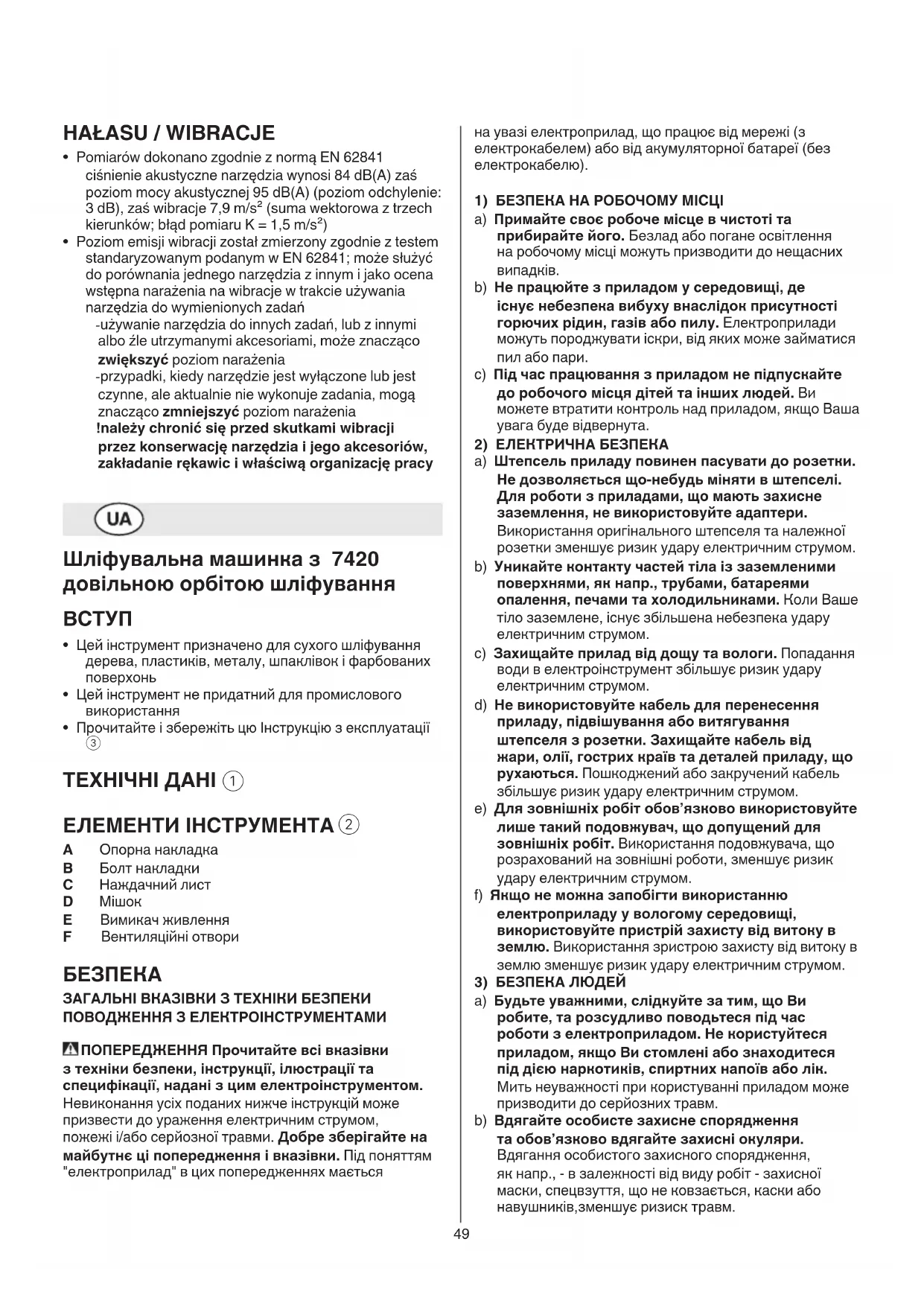

ПОСІБНИК КОРИСТУВАЧА 7420 AA SKIL

Шліфувальна машинка з 7420 довільною орбітою шліфування

ВСТУП

• Цей інструмент призначено для сухого шліфування дерева, пластиків, металу, шпаклівок і фарбованих поверхонь
• Цей інструмент не придатний для промислового використання
• Прочитайте і збережіть цю Інструкцію з експлуатації ③

ТЕХНІЧНІ ДАНІ ①

ЕЛЕМЕНТИ ІНСТРУМЕНТА ②

A Опорна накладка
В Болт накладки
С Наждачний лист
D Мішок
Е Вимикач живлення
F Вентиляційні отвори

БЕЗПЕКА

ЗАГАЛЬНІ ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ПОВОДЖЕННЯ З ЕЛЕКТРОІНСТРУМЕНТАМИ

ПОПЕРЕДЖЕННЯ Прочитайте всі вказівки з техніки безпеки, інструкції, ілюстрації та специфікації, надані з цим електроінструментом. Невиконання усіх поданих нижче інструкцій може призвести до ураження електричним струмом, пожежі і/або серйозної травми. Добре зберігайте на майбутнє ці попередження і вказівки. Під поняттям "електроприлад" в цих попередженнях мається

на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) БЕЗПЕКА НА РОБОЧОМУ МІСЦІ

a) Примайте своє робоче місце в чистоті та прибирайте його. Безлад або погане освітлення на робочому місці можуть призводити до нещасних випадків.
b) Не працюйте з приладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
с) Під час працювання з приладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) ЕЛЕКТРИЧНА БЕЗПЕКА

a) Штепсель приладу повинен пасувати до розетки. Не дозволяється що-небудь міняти в штепселі. Для роботи з приладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик удару електричним струмом.

b) Уникайте контакту частей тіла із заземленими поверхнями, як напр., трубами, батареями опалення, печами та холодильниками. Коли Ваше тіло заземлене, існує збільшена небезпека удару електричним струмом.

с) Захищайте прилад від дощу та вологи. Попадання води в електроінструмент збільшує ризик удару електричним струмом.

d) Не використовуйте кабель для перенесення приладу, підвішування або витягування штепселя з розетки. Захищайте кабель від жари, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик удару електричним струмом.

e) Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що допущений для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик удару електричним струмом.

f) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисту від витоку в землю. Використання зристрою захисту від витоку в землю зменшує ризик удару електричним струмом.

3) БЕЗПЕКА ЛЮДЕЙ

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся приладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або лік. Мить неуважності при користуванні приладом може призводити до серйозних травм.

b) Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., - в залежності від виду робіт - захисної маски, спецвзуття, що не ковзається, каски або навушників, зменшує ризиск травм.

с) Уникайте ненавмисного вмикання. Перш ніж вмикати електроприлад в електромережу або встромляти акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або встромляння в розетку увімкнутого приладу може призводити до травм.
d) Перед тим, як вмикати прилад, приберіть налагоджувальні інструменти та гайковий ключ. Знаходження налагоджувального інструмента або ключа в деталі, що обертається, може призводити до травм.
e) Не переоцінюйте себе. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над приладом у несподіваних ситуаціях.
f) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся й одяг до деталей, що рухаються. Просторий одяга, прикраси та довге волосся можуть попадати в деталі, що рухаються.
g) Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлювальні пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.
h) Добре знання електроінструментів, отримане в результаті частого їх використання, не повинно призводити до самовпевненості й ігнорування принципів техніки безпени. Необережна дія може в одну мить призвести до важкої травми.
4) ПРАВИЛЬНЕ ПОВОДЖЕННЯ ТА КОРИСТУВАННЯ ЕЛЕКТРОПРИЛАДАМИ
a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для певної роботи. З придатним приладом Ви з меншим ризиком отримаете кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
b) Не користуйтеся приладом з пошкодженим вимикачем. Прилад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.
с) Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею, якщо вона знімається. Ці попереджувальні заходи з техніки безпеки зменшують ризик ненавмисного запуску приладу.
d) Зберігайте електроприлади, якими Ви саме не користуєтесь, далеко від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
e) Старанно доглядайте за електроінструментами і приладдям. Перевірте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були поламаними або настільки пошкодженими, щоб це могло вплинути на функціонування приладу. Пошкоджені деталі треба

відремонтувати в авторизованій майстерні, перш ніж ними можна знову користуватися. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.

f) Тримайте різальні інструменти добре нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та їх легше вести.
g) Використовуйте електроприлади, приладдя до них, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призводити до небезпечних ситуацій.
h) Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або густого мастила. Слизькі рукоятки і поверхні захвату унеможливлюють безпечне поводження з електроінструментом та його контролювання в неочікуваних ситуаціях.

5) CEPBIC

a) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.

ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ДЛЯ ШЛІФУВАЛЬНОЇ МАШИНИ

ЗАГАЛЬНЕ

• Цей інструмент не можна використовувати особам віком до 16 років
• Цей інструмент не підходить для мокрої шліфовки
• Ніколи не використовуйте інструмент з пошкодженим шнуром; його повинен замінити кваліфікований фахівець
• Не обробляйте материали, що містять асбест (асбест вважається канцерогенним)
• Регулярно прочищайте вентиляційні щілини Вашого електроприладу (вентилятор електромотора затягує пил у корпус, сильне накопичення металевого пилу може призвести до електричної небезпеки)

- Перед регулюванням або заміною приладдя обов'язково вийміть вилку із сітьової розетки АКСЕСУАРИ

- SKIL гарантиє надійну роботу інструмента тільки при використанні відповідного приладдя

- Не використовуйте зношені, порвані або засмічені наждачні листи

ПЕРЕД ВИКОРИСТАННЯМ

• Перед роботою перевірте відповідність струму в мережі із струмом, позначені на інструменті
• Не допускайте пошкоджень, які можуть нанести шурупи, цвяхи і інші елементи вашому виробу; видаліть їх перед початком роботи
• Використовуйте повністю розгорнений шнур подовжувача, який може витримувати навантаження в 16 Ампер
• Рівень шуму при роботі може перевищувати 85 дБ(а); використовуйте навушники
• Пил від таких матеріалів, як свинцовоутримуюча фарба, деякі породи дерева, мінерали й метал,

може бути шкідливим (контакт із таким пилом або його вдихання може стати причиною виникнення в оператора або осіб, що перебувають поруч, алергійних реакцій і/або респіраторних захворювань); надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента

• Деякі види пилу класифікуються як канцерогенні (наприклад, дубовий або буковий пил), особливо в сполученні з добавками для кондиціювання деревини; надягайте респіратор і працюйте з пиловидаляючим пристроєм під час увімкнення інструмента
• Слідуйте інструкціям по роботі з матеріалами, продукцюючими пил
• Надягайте захисні рукавички, окуляри безпеки, щільно облягаючий одяг і захисну шапочку (для довгого волосся)
• Зафіксуйте оброблювану деталь (оброблювана деталь, зафіксована за допомогою затискних пристроїв або лещат, закріплюється краще, ніж вручну)
• При обробці металу можуть з'являтися іскри; не використайте мішок і видаліть займисті матеріали з робочої зони

ПІД ЧАС ВИКОРИСТАННЯ

• Не дозволяйте шнуру живлення стикатися з рухомими частинами інструменту; завжди викладайте шнур за задньою частиною інструменту
• Не торкайтеся до рухомого шліфувального диска
• У разі електричної або механічної несправності, негайно відключите інструмент і вимкніть з розетки
• Якщо шнур пошкоджений або прорізаний при роботі, не доторкайтеся до нього і негайно витягніть його з розетки

ПІСЛЯ ВИКОРИСТАННЯ

- Коли ви закінчили роботу з інструментом, вимкніть мотор і переконайтеся, що всі рухомі частини повністю зупинилися

ПОЯСНЕННЯ ДО УМОВНИХ ПОЗНАЧОК НА ІНСТРУМЕНТІ

③ Перед використанням прочитайте інструкцію із застосування
④ Подвійна ізоляція (заземлюючий провід не потрібен)
⑤ Не викидайте інструмент разом зі звичайним сміттям

ВИКОРИСТАННЯ

- Опорні накладки

-не користуйтесь інструментом без опорної накладки А

! негайно міняйте накладку у разі пошкодження (послабити/закріпити 4 гвинта опорної колодки В) !від'єднуйте інструмент від розетки перш ніж знімати або встановлювати опорну накладку

-встановіть наждачний лист VELCRO С як показано на малюнку

-у разі необхідності перед цим почистіть опорну накладку

!перфорація в наждачному листі повинна співпадати з перфорацією в робочій пластині !для засмоктування пилу потрібні перфоровані наждачні листи

!своєчасно замінюйте наждачні листи

• Пиловловлювання ⑦

-встановіть мішок D

-регулярно спорожняйте мішок для оптимального засмоктування пилу

!не використовуйте мішок при шліфуванні металу

• Вмикання/вимикання

-перш ніж увімкнути інструмент, встановіть його так, щоб шліфувальна поверхня повністю прилягала до виробу
-вмикаючи інструмент, не притискайте його сильно до виробу
-вкл/викл. інструмент поставивши вимикач Е② у положення "I"/"O"

!будьте готові до ривка інструмента при увімкненні

!перш ніж вимкнути інструмент, його треба відвести від оброблюваного виробу

- Утримування і робота інструментом ⑧

!під час роботи, завжди тримайте інструмент за частини захвату сірого кольору

-не тисніть на інструмент; дайте інструменту можливість працювати за вас
-спрямовуйте інструмент паралельно до робочої поверхні, рухаючи його кругами або хрест-навхрест
-не нахиляйте інструмент, щоб уникати небажаних ділянок

-тримайте вентиляційні отвори F незакритими

- Шліфування

-продуктивність роботи залежить від обраної абразивної шкурки, встановленої швидкості шліфування і сили натискання

!занадто сильне натискання не підвищує продуктивність шліфування, а лише призводить до скорішого зношення інструмента і шліфувальної шкурки

!ніколи не використовуйте один і той же наждачний лист для дерева і металу

- Для того, щоб визначити оптимальну зерно шліфувального матеріалу (і швидкість), можна скористатися рекомендаціями в таблиці ⑨

!завжди спочатку тестуйте на взірці металобрухту

• Див додаткову інформацію на www.skil.com

ДОГЛЯД/ОБСЛУГОВУВАННЯ

• Цей інструмент не придатний для промислового використання
• Завжди тримайте інструмент та його шнур в чистоті (особливо вентиляційні отвори F ②)

-видаліть налиплий пил щіткою

!перед чисткою інструменту необхідно роз'єднати штепсельний роз'їм

- Якщо незважаючи на ретельну технологію виготовлення і перевірки інструмент все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів SKIL

-надішліть нерозібраний інструмент разом з доказом купівлі до Вашого дилера або до найближчого центру обслуговування SKIL (адреси, а також діаграма обслуговування пристрою, подаються на сайті www.skil.com)

ОХОРОНА НАВКОЛИШНЬОЇ СЕРЕДИ

- Не викидайте електроінструмент, принадлежності та упаковку разом зі звичайним сміттям (тільки для країн ЄС)

-відповідно до європейської директиви 2012/19/ЄС щодо утилізації старих електричних та електронних приладів, в залежності з місцевим законодавством, електроінструмент, який перебував в експлуатації повинен бути утилізований окремо, безпечним для навколишнього середовища шляхом

-малюнок⑤ нагадає вам про це

ШУМ / ВІБРАЦІЯ

• Зміряний відповідно до EN 62841 рівень тиску звуку даного інструменту 84 дБ(А) і потужність звуку 95 дБ(А) (стандартне відхилення: 3 дБ), і вібрація 7,9 м/с² (векторна сума трьох напрямків; похибка K = 1,5 м/с²)
• Рівень вібрації було виміряно у відповідності зі стандартизованим випробуванням, що міститься в EN 62841; дана характеристика може використовуватися для порівняння одного інструмента з іншим, а також для попередньої оцінки впливу вібрації під час застосування даного інструмента для вказаних цілей -при використанні інструмента в інших цілях або з іншими/несправними допоміжними пристосуваннями рівень впливу вібрації може значно підвищуватися -у періоди, коли інструмент вимикнений або функціонує без фактичного виконання роботи, рівень впливу вібрації може значно знижуватися !захищайте себе від впливу вібрації, підтримуючи інструмент і його допоміжні пристосування в справному стані, підтримуючи руки в теплі, а також правильно огранизовуючи свій робочий процес
